临济管线张马路-中林路管段更换工程施工定向钻施工方案徐州市中宇建设工程有限公司二0一五年十一月二日定向钻穿越施工方案由于本工程施工三条穿越，为保证施工工期，计划安排两台钻机同时施工，谷登GD1500-BL、GD900-BL各一台。

1.定向钻穿越施工流程2.施工前了解穿越点的地质情况和地形地貌，掌握穿越的结构、设计深度要求，进行技术交底，检查施工穿越设备、配套设备及各种施工机具是否齐全完好，施工材料准备齐全，管材检验合格并经监理工程师认可。

穿越主管线使用正确，质量符合设计要求。

3.按照施工计划及时向业主、监理工程师、文物部门递交施工方案，审批通过后办理“穿越施工许可证”。

4.查明穿越段地下是否有管道、电缆、光缆等障碍物。

相关手续办理完成以及征地协调工作完成后，进场施工。

5.测量放线1)测量放线由参加接桩的测量工程师主持；测量仪器经法定计量部门校验合格且在有效期内使用。

2)依据设计平面图、断面图、设计控制桩、水准标桩进行测量放线，采用GPS定位，全站仪进行测量，测量放线中对测量控制桩全过程保护。

3)首先依据设计图纸复核两端控制桩的准确性，然后根据设计图纸提供的两端控制桩放出管道穿越中心线及钻机位置中心线，并在中心线上每隔50m设加密桩。

4)穿越中心线放线定桩后，放出主管道中心线，穿越管道应与穿越中心线成直线摆放，主管道布管中心线距穿越中心线3.5m，放线时还应放出两端连接段的中心线。

6．考虑施工期间为保证施工场地的完好，需修筑施工便道及施工场地，修筑方式采用土工布铺底，上方铺设管排，部分松软地段铺设δ=20mm钢板。

施工便道转弯处需加宽，满足15米的转弯半径。

7.入土点一端，场地按照50米×50米考虑，钻机场地垫平压实，保证钻机、动力站、泥浆泵等设备的进场就位。

泥浆池的尺寸为10m×10×2m，水池的尺寸为10m×7m。

8.出土点施工场地需修筑约6米宽的进场道路，道路推平压实，满足大型设备的进出场要求；出土点场地施工面积按40×30米考虑。

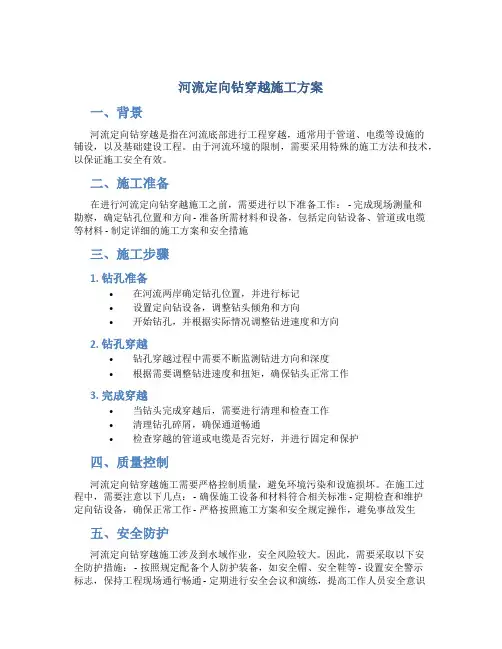

河流定向钻穿越施工方案

河流定向钻穿越施工方案一、背景河流定向钻穿越是指在河流底部进行工程穿越，通常用于管道、电缆等设施的铺设，以及基础建设工程。

由于河流环境的限制，需要采用特殊的施工方法和技术，以保证施工安全有效。

二、施工准备在进行河流定向钻穿越施工之前，需要进行以下准备工作： - 完成现场测量和勘察，确定钻孔位置和方向 - 准备所需材料和设备，包括定向钻设备、管道或电缆等材料 - 制定详细的施工方案和安全措施三、施工步骤1. 钻孔准备•在河流两岸确定钻孔位置，并进行标记•设置定向钻设备，调整钻头倾角和方向•开始钻孔，并根据实际情况调整钻进速度和方向2. 钻孔穿越•钻孔穿越过程中需要不断监测钻进方向和深度•根据需要调整钻进速度和扭矩，确保钻头正常工作3. 完成穿越•当钻头完成穿越后，需要进行清理和检查工作•清理钻孔碎屑，确保通道畅通•检查穿越的管道或电缆是否完好，并进行固定和保护四、质量控制河流定向钻穿越施工需要严格控制质量，避免环境污染和设施损坏。

在施工过程中，需要注意以下几点： - 确保施工设备和材料符合相关标准 - 定期检查和维护定向钻设备，确保正常工作 - 严格按照施工方案和安全规定操作，避免事故发生五、安全防护河流定向钻穿越施工涉及到水域作业，安全风险较大。

因此，需要采取以下安全防护措施： - 按照规定配备个人防护装备，如安全帽、安全鞋等 - 设置安全警示标志，保持工程现场通行畅通 - 定期进行安全会议和演练，提高工作人员安全意识结论河流定向钻穿越施工是一项复杂的工程，需要严格按照施工方案和安全规定进行操作。

只有做好施工准备、控制质量和加强安全防护，才能确保施工顺利进行并取得良好效果。

以上是关于河流定向钻穿越施工方案的一些介绍，希望对相关工程人员有所帮助。

定向钻穿越施工方案

定向钻穿越施工方案定向钻穿越施工方案根据现场实际情况，管道穿越也可采用水平定先钻方法进行穿越，具体实际施工过程根据建设单位要求和施工现场情况采取相应办法。

1、工序流程图：2、水平定向钻穿越施工工艺使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。

2.1 钻导向孔要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。

见示图一：钻导向孔。

钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。

2.2 预扩孔和回拖产品管线一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于350mm 时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。

回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。

见示意图：预扩孔和示意图：回拖管线。

在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的1.3～1.5 倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。

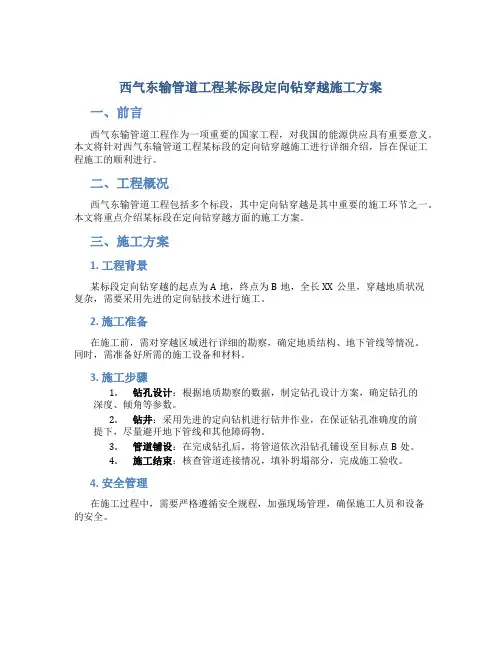

西气东输管道工程某标段定向钻穿越施工方案.

西气东输管道工程某标段定向钻穿越施工方案
一、前言
西气东输管道工程作为一项重要的国家工程，对我国的能源供应具有重要意义。

本文将针对西气东输管道工程某标段的定向钻穿越施工进行详细介绍，旨在保证工程施工的顺利进行。

二、工程概况
西气东输管道工程包括多个标段，其中定向钻穿越是其中重要的施工环节之一。

本文将重点介绍某标段在定向钻穿越方面的施工方案。

三、施工方案
1. 工程背景
某标段定向钻穿越的起点为A地，终点为B地，全长XX公里，穿越地质状况
复杂，需要采用先进的定向钻技术进行施工。

2. 施工准备
在施工前，需对穿越区域进行详细的勘察，确定地质结构、地下管线等情况。

同时，需准备好所需的施工设备和材料。

3. 施工步骤
1.钻孔设计：根据地质勘察的数据，制定钻孔设计方案，确定钻孔的
深度、倾角等参数。

2.钻井：采用先进的定向钻机进行钻井作业，在保证钻孔准确度的前
提下，尽量避开地下管线和其他障碍物。

3.管道铺设：在完成钻孔后，将管道依次沿钻孔铺设至目标点B处。

4.施工结束：核查管道连接情况，填补坍塌部分，完成施工验收。

4. 安全管理
在施工过程中，需要严格遵循安全规程，加强现场管理，确保施工人员和设备
的安全。

四、总结
定向钻穿越作为西气东输管道工程的重要施工环节，对工程规划和施工至关重要。

本文所述施工方案仅供参考，具体实施时应根据实际情况做出调整，以保证施工质量和工期的按时完成。

以上是关于西气东输管道工程某标段定向钻穿越施工方案的介绍，希望对相关工程的施工有所帮助。

定向钻穿越施工方案

定向钻穿越施工方案定向钻穿越施工方案定向钻穿越技术是一种在地下进行钻孔和穿越障碍物的方法，可以用于各种地下工程施工中。

以下是一份定向钻穿越施工方案。

施工前，需要进行详细的现场勘测和设计。

首先，需要确定穿越的起点和终点，并根据地质情况和设计要求，选择合适的钻孔位置和方向。

其次，需要进行地质勘探，获取有关地质构造、土层性质和岩石强度等信息。

然后，根据勘测和设计结果，确定最佳的钻头和管道尺寸，以及施工时所需的钻机和其他设备。

施工时，首先需要进行钻孔预处理。

根据设计要求，确定钻孔直径和深度，并进行地表和钻孔位置的标定。

然后，使用钻机进行钻孔，控制钻孔直径和深度，保持钻孔的垂直度和直线度。

在钻孔过程中，需要根据地质情况进行钻进速度和转速的调整，防止钻头卡钻或损坏。

钻孔完成后，需要进行管道铺设。

在地表对应位置挖掘出起点和终点附近的出口坑，然后将管道的一端连接到钻孔出口，并将其拉入钻孔中。

使用导向工具，如钻尾、钢丝绳等，引导管道沿钻孔方向穿越障碍物，避免偏离设计轨迹。

在管道穿越过程中，需要进行管道定位和监控。

使用全站仪或其他定位设备，测量管道的方位和坡度，并及时调整导引工具以确保穿越的准确性。

同时，使用摄像仪等监控设备，对管道穿越过程进行实时监测，及时处理可能出现的问题。

管道穿越完成后，需要进行施工完成工作。

首先，根据设计要求，对管道进行密封和固定，确保其安全可靠。

然后，对出口坑进行回填和恢复工作，保持地表的完整性和美观性。

最后，对整个施工过程进行记录和总结，提取经验教训，为后续施工提供参考。

以上是一份定向钻穿越施工方案的基本内容。

在具体施工过程中，还需要根据实际情况进行调整和优化，确保施工的安全高效。

同时，需要充分考虑环境保护和效益效果，合理利用资源，降低对环境的影响。

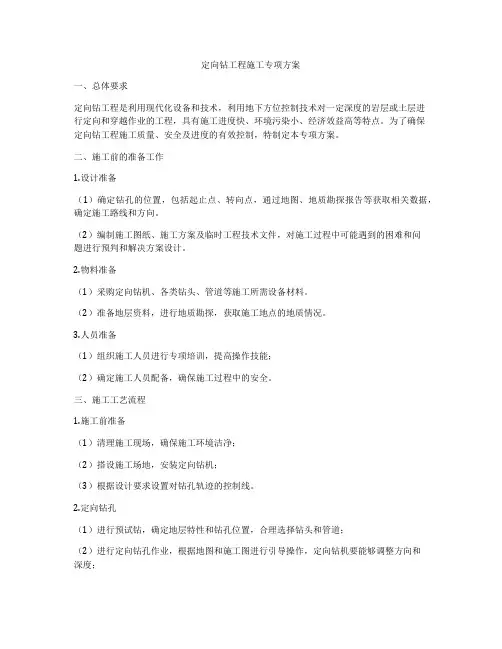

定向钻工程施工专项方案

定向钻工程施工专项方案一、总体要求定向钻工程是利用现代化设备和技术，利用地下方位控制技术对一定深度的岩层或土层进行定向和穿越作业的工程，具有施工进度快、环境污染小、经济效益高等特点。

为了确保定向钻工程施工质量、安全及进度的有效控制，特制定本专项方案。

二、施工前的准备工作1.设计准备（1）确定钻孔的位置，包括起止点、转向点，通过地图、地质勘探报告等获取相关数据，确定施工路线和方向。

（2）编制施工图纸、施工方案及临时工程技术文件，对施工过程中可能遇到的困难和问题进行预判和解决方案设计。

2.物料准备（1）采购定向钻机、各类钻头、管道等施工所需设备材料。

（2）准备地层资料，进行地质勘探，获取施工地点的地质情况。

3.人员准备（1）组织施工人员进行专项培训，提高操作技能；（2）确定施工人员配备，确保施工过程中的安全。

三、施工工艺流程1.施工前准备（1）清理施工现场，确保施工环境洁净；（2）搭设施工场地，安装定向钻机；（3）根据设计要求设置对钻孔轨迹的控制线。

2.定向钻孔（1）进行预试钻，确定地层特性和钻孔位置，合理选择钻头和管道；（2）进行定向钻孔作业，根据地图和施工图进行引导操作，定向钻机要能够调整方向和深度；（3）根据需要进行取芯作业，并进行地下水和地质样品的采集。

3.管道铺设（1）根据设计要求，选用合适的管道；（2）将管道连接好，并通过预测算法进行铺设，确保管道沿着设计方向铺设。

4.管道固定（1）对铺设好的管道进行固定，确保管道的稳定性和安全性。

5.施工结束（1）进行试压试验，确保管道质量；（2）进行清理、整理工作，撤除施工设备。

四、施工安全措施1.定向钻机操作人员要熟练掌握设备的操作技能，提高安全意识，严格按照操作规程执行。

2.施工现场要设置警示标志，保持通道畅通，定向钻孔轨迹要设置控制线，避免误操作。

3.施工人员要佩戴安全防护用具，对设备和管道进行定期检查，确保施工质量和安全。

4.临时用电和临时设施要符合安全规范，施工现场要定期进行安全检查，排除安全隐患。

定向钻穿越工程施工组织方案(水利)

定向钻穿越工程施工组织方案(水利)1. 项目背景近些年来，定向钻穿越技术在水利工程领域得到了广泛应用。

该技术通过在地下钻孔的同时施工管道，有效解决了传统开挖施工方式带来的环境破坏和交通障碍问题。

本项目旨在利用定向钻穿越技术，完成水利工程中的管道布设。

2. 施工目标本次施工的主要目标是完成水利工程的管道布设，确保管道的准确、稳固地穿越地下障碍物，例如道路、河流等。

3. 施工方案3.1 前期准备工作3.1.1 工程勘察在施工前，进行详细的工程勘察，确定施工地点的地质情况、障碍物分布等信息，并编制详细的勘察报告。

3.1.2 设计方案根据工程勘察结果，制定相应的设计方案，包括钻孔路径、穿越管道材料选择、施工工艺等。

3.2 施工流程3.2.1 施工准备安排专业技术人员编制施工方案，明确施工流程、工期等。

3.2.2 钻孔施工根据设计方案，使用定向钻穿越设备进行钻孔，并同时施工管道。

根据实际情况，途中可能需要进行土壤处理、岩层处理等。

3.2.3 管道敷设在钻孔穿越完成后，将管道降入钻孔中，并进行稳固固定和连接。

3.2.4 施工检验对已完成的穿越管道进行检验，确保管道的质量和安全性。

3.3 安全与环境保护措施3.3.1 施工场地安全管理确保施工现场的安全管理，设置必要的安全警示标志，并配备必要的安全设备和人员。

3.3.2 环境保护进行施工过程中的环境保护，包括减少噪音、防止水源污染等措施。

3.4 施工进度控制根据施工方案，制定详细的施工进度计划，并进行有效的进度控制，确保按时完成施工任务。

4. 风险管理在施工过程中，可能面临地质条件不可预测、设备故障、人员安全等风险。

为减少风险，施工方案中应明确相应处理措施，并随时进行风险评估。

5. 后期管理施工结束后，对穿越管道进行验收，并进行记录和档案管理。

以上为定向钻穿越工程施工组织方案的基本内容，具体施工方案还需根据实际情况进行调整和完善。

定向钻专项施工方案

定向钻穿越工程专项施工方案一、编制依据1.1、《水利水电建设工程验收规程》（SL223-2008）;1.2、《水平定向钻法管道穿越工程技术规程》（CECS382:2014）；1.3、《油气输送管道穿越施工规范》（GB50069—2007）；1.4、《给水排水管道工程施工及验收规范》（GB50268—2008）；1.5、国家现行颁布的其他相关规范、标准及相关规程、手册等；二、工程概况三、地质概况在穿越深度范围内，主要涉及地层为粉土、粉质黏土、轻粉质黏土、重粉质黏土、粉砂、中砂、砾砂，局部为圆砾石。

入、出土点曲线段穿越层虽然不在同一层位，但其主要为中砂、粉质粘土、轻粉质粘土，对穿越影像不大，但个别地层存在中砂、粉砂和圆砾，对穿越影响较大；水平穿越段主要为粉质粘土，穿越条件相对较好。

但应充分考虑土层中所夹杂的部分圆砾等透镜体对穿越施工的影响。

四、主要工程量主要工程量五、施工布置5.1进场道路入土点进场道路沿市区城北路修建临时便道进入施工区。

出土点进场道路沿308省道至出土点施工场区。

5.2施工用电、用水施工用电、用水就近使用施工场区。

5.施工场区布置施工场区主要布置在定向钻入钻点，场区布置图如下：六、施工进度计划从施工准备开始到恢复地貌结束，施工时前期设备进场、场地布置，后期的地貌恢复及其他工作均为正常施工时间，开始钻导向孔至管道回拖结束，管道制作在施工期同步进行，计划总工期4天。

七、施工流程定向钻施工主要包括测量放线、施工准备、导向钻孔、管道制作、扩孔回拖、尾工处理等施工工序，施工流程见下图：八、定向钻穿越施工8.1测量放线1、根据设计图纸放出管线中心轴线;2、确定钻机安装位置、工作坑位置、规划作业场地;3、复核入、出土点坐标和两点间的水平距离。

4、在入土点，根据管线中心轴线，测定钻机安装位置、工作坑等设施位置。

5、在出土点，根据管线中心轴线、占地宽度和长度，放出管道制作场地边界线和工作坑占地边界线，并标出拖管车出入场地的路线和地点。

定向钻穿越工程施工方案

本工程为某市某天然气管道工程，管道全长50公里，管径为DN1000mm，设计压力为4.0MPa。

管道沿线需穿越多条河流、公路、铁路等障碍物，其中穿越河流段长度为10公里，采用定向钻穿越技术。

二、施工方案1. 施工工艺（1）测量放线：根据设计图纸和现场实际情况，确定穿越点位置，进行测量放线，确保钻机中心线与入土点、出土点成一条直线。

（2）钻机就位：将钻机放置在入土点场地，确保钻机稳定，调整钻机方向，使其与设计穿越方向一致。

（3）钻孔：启动钻机，进行钻孔作业。

在钻孔过程中，实时监测钻孔方向、深度、孔径等参数，确保钻孔质量。

（4）扩孔：根据设计要求，对钻孔进行扩孔，扩孔直径应大于管道直径，以满足管道敷设要求。

（5）导向孔开挖：在扩孔完成后，进行导向孔开挖，确保导向孔直径与管道直径一致。

（6）发送沟：在导向孔两侧开挖发送沟，用于管道敷设。

（7）泥浆配比：根据现场地质条件和钻孔需求，进行泥浆配比，确保泥浆性能满足施工要求。

（8）设备进场、安装管线：将管道、防腐层等设备运至现场，进行安装。

（9）回托设备离场：完成管道敷设后，将钻机等设备离场。

（10）清理中泥浆、地貌恢复：对施工过程中产生的泥浆进行清理，恢复地貌。

2. 施工技术要求（1）施工前，组织相关人员熟悉设计图纸、设计文件及施工验收规范，确保施工质量。

（2）严格执行设计图纸和规范标准，各工种施工人员要严格执行本工种的操作规范。

（3）各工种的工序施工完毕，要认真搞好质量自检互检工作。

（4）加强施工过程中的安全监管，确保施工安全。

3. 质量保证措施（1）加强施工过程控制，确保钻孔质量、扩孔质量、导向孔开挖质量等。

（2）对施工过程中产生的泥浆进行检测，确保泥浆性能满足施工要求。

（3）加强施工人员培训，提高施工人员素质。

（4）加强施工过程中的质量控制，确保管道敷设质量。

三、工期保证措施1. 合理安排施工计划，确保施工进度。

2. 加强施工过程中的协调管理，确保各工序顺利进行。

定向钻穿越工程施工技术方案与规范

定向钻穿越工程施工技术方案与规范定向钻穿越工程施工技术方案与规范如下：一、技术方案1.现场勘察和技术评估：对穿越区域的地质条件、地下管线的布置、附近建筑物和地下设施的位置等进行全面了解，确定定向钻穿越的可行性和安全性。

2.设计合适的穿越方案：根据勘察结果，结合工程需要，确定钻孔的起始点和终点，并制定出合理的施工坡度和钻孔直径。

同时，充分考虑穿越区域的环境保护和公共安全问题。

3.挖掘工作坑：根据设计要求，挖掘工作坑和下管坑。

4.钻机进场、安装调试：根据设计要求，选用合适的钻机，并进行安装和调试。

5.导向孔钻进：利用导向测量仪完成导向孔的钻进，确保导向钻头在要求的深度内进入工作坑。

6.分级扩孔：根据设计要求，对导向孔进行分级扩孔。

7.管材焊接、铺设管道：根据设计要求，对管材进行焊接，并铺设管道。

8.设备退场：完成施工后，对设备进行退场处理。

9.编写竣工报告：对施工过程和结果进行总结和报告。

二、规范1.施工前应进行现场勘察和技术评估，确保穿越工程的可行性和安全性。

2.施工过程中应遵守相关法律法规和标准规范，确保施工质量和安全。

3.在导向孔钻进和扩孔过程中，应采用导向测量仪进行测量和控制，确保钻头的方向和深度符合设计要求。

4.在管材焊接和铺设过程中，应采用合适的焊接方法和工艺，确保焊接质量和管道铺设的平整度。

5.施工完成后，应对穿越工程进行验收和测试，确保其符合设计要求和相关标准规范。

6.在施工过程中，应注意环境保护和公共安全问题，避免对周围环境和设施造成影响或损害。

7.应建立健全的施工档案管理制度，对施工过程和结果进行记录和保存。

以上是定向钻穿越工程施工技术方案与规范的一些基本信息，希望能对您有所帮助。

如需了解更多信息，建议咨询专业人士或查阅相关行业规范。

电力输送线定向钻穿越高速施工方案

电力输送线定向钻穿越高速施工方案1. 项目背景为了满足电力输送线在高速公路的穿越需求，需要制定一套方案，以确保施工过程安全、高效。

2. 方案概述本方案采用定向钻技术进行电力输送线的穿越施工。

该技术能够在不破坏地面的情况下，将电力输送线顺利穿越高速公路，同时提高施工效率。

3. 方案步骤以下是本方案的主要施工步骤：步骤一：现场勘察和准备工作在实施定向钻施工前，需要进行现场勘察，确定电力输送线的穿越点和路径。

同时，需清理施工区域，确保施工安全。

步骤二：定向钻设备安装和调试在施工现场安装定向钻设备，并进行调试。

确保设备能够正常运行，并满足施工要求。

步骤三：定向钻穿越施工根据现场勘察结果和施工要求，利用定向钻进行电力输送线的穿越施工。

在施工过程中，需要密切监控钻头的位置和方向，确保穿越路径准确无误。

步骤四：施工完成及设备拆除当电力输送线穿越施工完成后，按照施工方案进行必要的封孔和修补工作。

之后，将定向钻设备进行拆除，并清理施工现场。

4. 施工安全注意事项在进行电力输送线定向钻穿越施工时，需要遵守以下安全注意事项：- 严格按照施工方案操作，确保施工过程安全；- 周边区域设置警示标志，以确保施工现场的安全；- 钻孔过程中，及时清理岩屑和泥浆，以维持良好的工作环境；- 施工人员需穿戴安全防护装备，确保人身安全。

5. 施工效果评估完成电力输送线定向钻穿越施工后，需要对施工效果进行评估。

评估内容包括施工质量、施工时间和安全性等方面。

6. 总结本方案采用定向钻技术进行电力输送线的高速公路穿越施工，具有高效、安全的特点。

在实施施工方案时，务必遵守施工要求和安全注意事项，以确保施工的质量和效果。

管道定向钻穿越工程施工方案

管道定向钻穿越工程施工方案
一、工程概述
在现代城市建设中，管道的布置常常会受到地理环境、交通道路等诸多因素的限制，为了避免繁琐的拆迁、避让工作，管道定向钻穿越技术应运而生。

本文将针对管道定向钻穿越工程的施工方案进行详细阐述。

二、施工准备
1.确定穿越点位置：根据管道布置图、地质勘测报告等资料确定穿越
点位置。

2.开展现场勘察：对穿越区域进行现场勘察，了解地质情况、地下管
线分布等情况。

3.设计施工方案：由专业工程师设计施工方案，包括钻机选择、工程
进度计划等。

三、施工流程
1.钻孔准备：选择合适的钻机和钻头，在确定的穿越点位置开始进行
钻孔准备工作。

2.管道铺设：通过钻孔将管道引入，一步步推进到目标位置。

3.管道连接：在达到目标位置后，进行管道的连接和密封工作。

4.收尾工作：完成管道布置后，进行现场清理以及对施工口进行封闭
处理。

四、施工注意事项
1.安全第一：施工过程中严格遵守安全操作规程，保障施工人员的安
全。

2.环境保护：在施工过程中注意减少对周围环境的影响，做好污水处
理和垃圾清理工作。

3.质量控制：严格按照设计方案进行施工，保证管道的安全运行和可
靠性。

4.合理利用资源：合理安排施工时间和人员，充分利用资源，提高施
工效率。

五、施工总结
管道定向钻穿越工程作为一种先进的管道施工技术，为城市建设提供了更加灵活便捷的管道布置方式。

通过本文详细介绍的施工方案和流程，相信可以为相关从业人员提供实用参考，推动管道定向钻穿越技术的发展和应用。

定向钻穿越工程施工方案

定向钻穿越工程施工方案1穿越施工工艺流程定向钻穿越施工程序如下图所示：2 测量放线根据设计交底（桩）与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。

3 进场道路及场地的平整3.1 入土点钻机作业、出土点场地及进场便道本次大保高速公路天然气管道定向钻穿越中共投入1台钻机，各钻机施工场地要求各异。

3.2 地锚坑及排浆池挖、砌泥浆池（穿越两岸各1个）及地锚坑，泥浆池尺寸如下图。

泥浆池内铺土工布，池内四周用用挖掘机压实，必要时四周用砖堆砌、钉桩，防止泥浆池塌方。

地锚坑中心线在穿越管线中心线上，地锚坑尺寸为6m×4m×1.8m 。

挖泥浆池及地锚坑时要留出足够边坡，泥浆池及地锚坑尺寸如图所示：地锚坑完成后，将地锚放入，用混凝土加固。

如下示意图：3.3入土点钻机场地和出土点平面布置示意图参见附图一和附图二钻机场地平面布置图和出土点场地平面布置图。

4 定向钻施工4.1 1条河定向钻穿越工程概况及穿越地层定向钻穿越：穿越长度110米，管径PE160，主要穿越地层为淤泥质土、粘土。

６ｍ地锚坑深：1.8ｍ 4m3m14m 泥浆池深：2.5m 6m 20m本次穿越工程中拟施工的1条高速公路根据其穿越的长度，将11条河流穿越任务共分成三部分，各部分定向钻穿越施工组织描述如下：第一部分：1200米以上长距离穿越：包括横门水道穿越（Φ660，1296米）、洪奇沥水道穿越（Φ762，1272米）、三宝沥支流穿越（Φ660，1200米）。

1)钻机及配套设备就位:将钻机就位主管穿越中心线位置上，钻机就位完成后，进行系统连接、试运转，保证设备正常工作。

2)测量控向参数:按操作规程标定控向参数，为保证数据准确，在管中心线的不同位置测取，且每个位置至少测四次，进行对比，并做好记录。

3)泥浆配制及重复利用:泥浆是定向穿越中的关键因素，穿越主要经过地层为泥岩，按泥浆工艺要求及地质资料编写泥浆方案，并根据实际需要配制出符合要求的泥浆，措施如下：a)水源就近取用河水，用水泵输送至水罐内，在水罐中沉淀、过滤，并对水质进行化验，达到使用要求后配浆。

管道工程定向钻穿越施工方案

目录一、工程概况1、概况2、施工难点二、编制依据三、施工方案1、管道组对2、试压3、防腐补口补伤4、施工占地5、问题与建议四、安全文明施工措施一、工程概况1、概况本穿越为***工程JQ027-JQ029号桩***路和***路穿越。

穿越处设计压力为2.5mpa，管材为323.9*7.1，材质L245MB，穿越处管线为南北走向，采用定向钻方式穿越，穿越工程为Ⅱ级公路穿越。

本设计穿越线路起，终点里程为别为5+554.0m—6+350.99m，水平总长度807米，实长为807.3米。

其中定向钻穿越起自5+545.2，止于6+262.1米，水平长度716.9米，入出土点间实长717.61米，两端出入点至冷弯管间为重复段，应切割下来用来在连接段上。

2、施工难点2.1 道路交通繁忙，施工安全隐患较多。

二、编制依据1.甲乙双方合同2.设计图纸3.施工验收规范：●SY/T0413-2002《埋地钢质管道聚乙烯防腐层技术标准》●SY4079-95《石油天然气管道穿越工程施工及验收规范》●SY/T0063-99《管道防腐层检漏试验方法》●SY/T0407-97《涂装前钢材表面及预处理规范》三、施工方案1.组对焊接管道组对管道组对流程1.1 工作内容和目的清洗关口，修整管口，使两管口各项尺寸符合焊接操作要求。

1.2 施工方法和要求1.2.1 洗口：组装前用棉纱和钢丝刷等工具，将管端50mm范围内的油污、铁锈等清理干净，并检查管口是否存在压痕、裂纹及椭圆等缺陷，如发现要及时通知监理并按要求修复，不符合要求的管子不得组装。

1.2.2 组对时采用吊管机或挖机进行组对。

采用适当的稳固措施，使管子在同一水平线上，支撑高度应大于500mm，管道组对采用外对口器对口，挖机或吊管机配合。

1.2.3 坡度较大的管段、弯管连接和碰死口，采用外对口器，对口时不得强行组装。

1.2.4 使用外对口器时，在根焊完成50%后拆卸，所完成的根焊要按圆周分为多段，均匀分布。

定向钻穿越施工方案

定向钻穿越施工方案1. 导言定向钻穿越施工是一种通过钻孔在地下进行施工的方法，可以避免传统开挖方式对地表和地下设施的破坏。

本文介绍了定向钻穿越施工的方案和相关工艺流程，旨在提供一种高效、安全、环保的施工方法。

2. 方案概述定向钻穿越施工方案是通过在地下进行定向钻孔，并在钻孔中引入导向设备，将管道等设施准确穿越地下障碍物。

该方案需要对地质条件、钻孔路径、导向设备等进行综合考虑，以确保施工的准确性和安全性。

3. 施工准备在进行定向钻穿越施工前，需要进行详细的施工准备工作，包括以下几个方面：3.1 地质勘察地质勘察是定向钻穿越施工的前提，通过对地下地质情况进行详细调查，可以确定地质条件对施工的影响，以及选择合适的钻孔路径。

3.2 设计方案根据地质勘察结果，绘制定向钻穿越的设计方案，包括钻孔起始点和终点的位置、钻孔路径、导向设备的选择等。

3.3 材料和设备准备准备所需的钻具、导向设备以及其他施工所需的材料和设备。

4. 施工流程定向钻穿越施工包括以下几个主要步骤：4.1 钻孔准备设置钻孔起始点，并使用导向设备确保钻孔的准确性。

根据设计方案确定钻孔路径，并进行必要的导向控制。

4.2 钻孔施工使用钻具进行钻孔施工，根据地质情况选择合适的钻头和钻进液，并根据设计要求进行钻孔深度的控制。

4.3 导向控制在钻孔过程中，通过导向设备对钻孔路径进行控制，确保钻孔的准确穿越。

4.4 孔壁处理钻孔完成后，对孔壁进行必要的处理，如喷浆、套管等，以加强孔壁的稳定性。

4.5 管道安装通过已完成的钻孔，将管道等设施准确穿越地下障碍物，并完成管道的安装。

4.6 清理和收尾工作完成管道安装后，对现场进行清理工作，并进行必要的收尾工作，确保施工现场的整洁和安全。

5. 安全措施在定向钻穿越施工过程中，需要采取一系列安全措施，包括但不限于以下几点：•确保施工现场的安全，设置警示标志并划定施工区域。

•遵守相关的施工规范和操作规程，确保施工过程的安全性。

管道定向钻穿越工程施工方案

管道定向钻穿越工程施工方案施工前准备：1.调研和勘测：确定穿越路径，包括穿越的障碍物、地下水情况等，并进行地质勘探。

2.设计方案：根据勘测结果，进行工艺设计和机械选型，确定工程方案。

施工步骤：一、准备工作1.打开工地：清理施工现场，确保安全；布置施工标志，限制施工范围。

2.设置作业平台：建立机械安装平台和作业平台。

3.安装定向钻机：在作业平台上进行定向钻机的组装和调试。

二、进场施工1.定位导向钻穿越点：使用测量设备，确定导向钻穿越点的水平和垂直位置。

2.钻孔：根据设计要求，使用定向钻机进行钻孔，直至达到预定地点。

3.安装钻杆：在钻孔的同时，一边注入泥浆，一边安装钻杆，确保管道能够顺利钻穿。

三、管道穿越1.钻头更换：在到达目标地点后，根据需要更换钻头。

2.钻穿越：继续使用定向钻机进行钻穿越，直到完成。

3.引导管道安装：当钻头到达终点后，通过拆卸部分定向钻机，将管道连接到钻头，然后用拉线将管道引导至出口。

4.固定管道：使用适当的方法，将管道固定在穿越障碍物下方。

四、施工完工1.测试管道：通过对管道进行压力测试和泄漏测试，确保管道的质量和安全。

2.还原工地：清理施工现场，撤除施工标志，恢复原状。

施工安全：1.遵守相关法律法规和施工规范，确保施工的合法性和安全性。

2.严格执行安全操作规程，提供必要的安全培训和防护设备。

3.进行现场巡查和监测，及时发现和处理施工中的安全隐患。

4.合理安排施工进度，避免施工与现有设施的碰撞和冲突。

通过以上方案，我们可以实现对地下障碍物的穿越，安全、高效地完成管道定向钻穿越工程。

但需要注意的是，由于每个工程的特点不同，具体施工方案需要根据现场实际情况进行调整和优化。

定向钻穿越工程施工方案定稿

定向钻穿越工程施工方案定稿一、工程概况二、工程准备1.项目组织首先，成立项目组织委员会，负责编制施工方案的调研和设计。

2.地质勘探进行地质勘探工作，获取地质和水文资料，了解地下情况，确定施工工艺和机械设备。

3.管线定位结合管线相关设计文件和地理信息系统数据，确定管线所在位置，并进行精确定位。

4.施工许可和安全标志获得相关部门的施工许可，并设置施工区域的安全标志。

三、施工工艺1.钻孔设计根据管线直径、材质和穿越长度，确定钻孔直径和深度。

设计合适的转向曲率和钻头的选用。

2.钻孔设备选择适当的定向钻机和钻头，确保满足穿越要求。

3.钻头导航使用钻头导航仪器进行钻头的准确定位和导航，确保钻孔的准确性。

4.钻孔施工根据钻孔设计要求，使用定向钻机进行钻孔施工。

在钻孔过程中，要根据钻孔进度和地质情况进行钻孔参数的调整，确保钻孔的顺利进行。

5.穿越管道安装在完成钻孔后，将管道通过穿越孔进行安装。

根据管道类型和穿越孔的设计要求，采取合适的方法将管道引入孔中，确保穿越的顺利完成。

6.固结灌浆在完成穿越管道安装后，进行固结灌浆工作。

根据地下情况和穿越孔的要求，选择合适的灌浆材料和工艺，进行灌浆作业，确保穿越孔的稳定性。

7.环境恢复在施工结束后，对施工现场进行整理和清理，恢复原貌。

清理施工过程中产生的废弃物和破坏的地表。

四、施工安全1.安全措施在施工现场设置安全警示标志，制定安全操作规程，采取必要的安全防护措施，确保施工人员的安全。

2.管线预防在施工过程中，严密监控周边管线的情况，并采取必要的预防措施，防止对周边管线造成损害。

3.环境保护在施工现场进行环境保护工作，做好垃圾分类、废弃物处理和土壤保护等工作，确保环境不受污染。

五、质量控制1.施工日志和质量记录详细记录施工过程中的重要数据和情况，包括钻孔参数、施工进度、质量检测结果等。

2.质量检测对施工过程中的重要环节进行质量检测，包括钻孔位置和偏差、穿越孔的直径和倾斜等。
