也谈场效应管的快速判断
也谈MF-500型万用表快速测场效应管及好坏

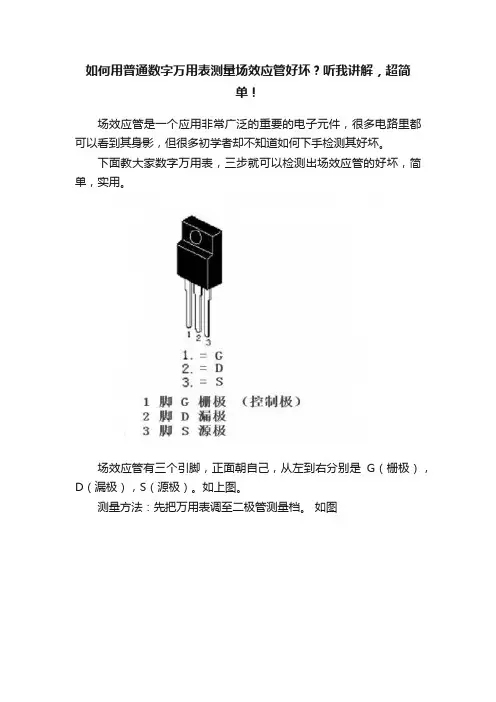

大多数N-MOS 场效应如下图所示：
实践中可用M-F500型万用表迅速判断大电流场效应管好坏及放大能力，步骤如下：MF-500型万用表（用×10K 档）
①黑表笔接D 极，红表笔接S 极 ，电阻约为几兆欧；
②红表笔接D 极，黑表笔接S 极，电阻约为400~500欧姆。
凡基本符合以上情况则说明管子是好的
对①用手指轻碰触G 极万用表指针明显摆动，阻值约为300~400k ，但不能为零。
以上说明场效应管具有一定的放大能力。且指针摆动范围越大说明放大能力强，否则放大性能不佳。
注意：
1、一般大功率场效应管N-MOSFET 和P-MOSFET 散热板与D 极相连接。
2、开始时测量黑表笔接D 极，红表笔接S 极，万用表指示在几十千欧到几百千欧之间不能说明问题（有可能栅极储有电荷）；
3、可以用红表笔短接G-S 或G-D ，将栅极电荷释放，再测量符合①②两条为准。
G D S D K4145
场效应管放大器实验报告
实验六场效应管放大器 一、实验目的 1、了解结型场效应管的性能和特点 2、进一步熟悉放大器动态参数的测试方法 二、实验仪器 1、双踪示波器 2、万用表 3、信号发生器 三、实验原理 实验电路如下图所示： 图6-1
场效应管是一种电压控制型器件。按结构可分为结型和绝缘栅型两种类型。由于场效应管栅源之间处于绝缘或反向偏置，所以输入电阻很高（一般可达上百兆欧）又由于场效应管是一种多数载流子控制器件，因此热稳定性好，抗辐射能力强，噪声系数小。加之制造工艺较简单，便于大规模集成，因此得到越来越广泛的应用。 1、结型场效应管的特性和参数 场效应管的特性主要有输出特性和转移特性。图6－2所示为N沟道结 图6－2 3DJ6F的输出特性和转移特性曲线 型场效应管3DJ6F的输出特性和转移特性曲线。其直流参数主要有饱和漏极电 流I DSS ，夹断电压U P 等；交流参数主要有低频跨导 常数 U △U △I g DS GS D m = = 表6－1列出了3DJ6F的典型参数值及测试条件。 表6－1 参数名称饱和漏极电流 I DSS （mA） 夹断电压 U P （V） 跨导 g m （μA/V） 测试条件U DS ＝10V U GS ＝0V U DS ＝10V I DS ＝50μA U DS ＝10V I DS ＝3mA f＝1KHz 参数值1～3.5 ＜｜－9｜＞100
2、场效应管放大器性能分析 图6－1为结型场效应管组成的共源级放大电路。其静态工作点 2 P GS DSS D )U U (1I I - = 中频电压放大倍数 A V ＝－g m R L ＇＝－g m R D // R L 输入电阻 R i ＝R G ＋R g1 // R g2 输出电阻 R O ≈R D 式中跨导g m 可由特性曲线用作图法求得，或用公式 )U U (1U 2I g P GS P DSS m -- = 计算。但要注意，计算时U GS 要用静态工作点处之数值。 3、输入电阻的测量方法 场效应管放大器的静态工作点、电压放大倍数和输出电阻的测量方法，与实验二中晶体管放大器的测量方法相同。其输入电阻的测量，从原理上讲，也可采用实验二中所述方法，但由于场效应管的R i 比较大，如直接测输入电压U S 和U i ，则限于测量仪器的输入电阻有限，必然会带来较大的误差。因此为了减小误差，常利用被测放大器的隔离作用，通过测量输出电压U O 来计算输入电阻。测量电路如图3－3所示。 图3－3 输入电阻测量电路 在放大器的输入端串入电阻R ，把开关K 掷向位置1（即使R ＝0），测量放大器的输出电压U 01＝A V U S ；保持U S 不变，再把K 掷向2（即接入R ），测量放大器的输出电压U 02。由于两次测量中A V 和U S 保持不变，故 S D DD g2 g1g1 S G GS R I U R R R U U U -+= -=
经典三极管与场效应管的比较
第2章晶体三极管和场效应管 教学重点 1 ?掌握晶体三极管的结构、工作电压、基本连接方式和电流分配关系。 2 ?熟练掌握晶体三极管的放大作用；共发射极电路的输入、输出特性曲线；主要参 数及温度对参数的影 响。 3?了解MOS 管的工作原理、特性曲线和主要参数。 教学难点 1 ?晶体三极管的放大作用 2 ?输入、输出特性曲线及主要参数 学时分配 序号 内 容 学时 1 2.1晶体三极管 4 2 2.2场效应管 4 3 本章小结与习题 4 本章总课时 8 2.1晶体三极管 晶体三极管：是一种利用输入电流控制输出电流的电流控制型器件。 特点：管内有两种载流子参与导电。 2.1.1三极管的结构、分类和符号 一、晶体三极管的基本结构 1 ?三极管的外形：如图 2.1.1所示。 2 ?特点：有三个电极，故称三极管。 3?三极管的结构：如图 2.1.2所示。 晶体三极管有三个区一一发射区、 基区、集电区； 两个PN 结一一发射结（BE 结）、集 电结（BC 结）； 三个电极一一发射极 e （ E ）、基极 图2.1.2 三极管的结构图 图2.1.1三极管外形 雄対箱革极集电姑 坯射纬UK 堆电紬
b(B)和集电极c(C)； 两种类型一一PNP 型管和NPN 型管。 工艺要求： 发射区掺杂浓度较大；基区很薄且掺杂最少；集电区比发射区体积大且掺杂少。 二、 晶体三极管的符号 晶体三极管的符号如图 2.1.3所示。 箭头：表示发射结加正向电压时的电流方向。 文字符号：V 三、 晶体三极管的分类 1 .三极管有多种分类方法。 按内部结构分：有 NPN 型和PNP 型 管； 按工作频率分：有低频和高频管； 按功率分：有小功率和大 功率管； 按用途分：有普通管和开关管； 按半导体材料分：有锗管和硅管等等。 2 .国产三极管命名法：见《电子线路》 P 249附录二。 例如：3DG 表示高频小功率 NPN 型硅三极管；3CG 表示高频小功率 PNP 型硅三极 管；3AK 表示PNP 型开关锗三极管等。 2.1.2三极管的工作电压和基本连接方式 一、晶体三极管的工作电压 三极管的基本作用是放大电信号； 工作在放大状态的外部条件是发射结加正向电压, 集电结加反向电压。 如图2.1.4所示：V 为三极管，G C 为集电极电源，G B 为基极电源，又称偏置电源， R b 为基极电阻，R c 为集电极电阻。 二、晶体三极管在电路中的基本连接方式 如图2.1.5所示，晶体三极管有三种基本连接方式： 共发射极、共基极和共集电极接 法。最常用的是共发射极接法。 但八PIS 型 (b) 型 图2.1.3 三极管符号 图2.1.4 三极管电源的接法
场效应管万用表检测
场效应管万用表检测 IGBT有三个电极, 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极 E(也称源极) 一、用指针式万用表对场效应管进行判别 （1）用测电阻法判别结型场效应管的电极 根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极G。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是PN结的反向，即都是反向电阻，可以判定是N沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向PN结，即是正向电阻，判定为P沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。 （2）用测电阻法判别场效应管的好坏 测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首先将万用表置于R×10或R×100档，测量源极S与漏极D之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于R×10k档，再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法进行检测。 （3）用感应信号输人法估测场效应管的放大能力 具体方法：用万用表电阻的R×100档，红表笔接源极S，黑表笔接漏极D，给场效应管加上1.5V的电源电压，此时表针指示出的漏源极间的电阻值。然后用手捏住结型场效应管的栅极G，将人体的感应电压信号加到栅极上。这样，由于管的放大作用，漏源电压VDS和漏极电流Ib都要发生变化，也就是漏源极间电阻发生了变化，由此可以观察到表针有较大幅度的摆动。如果手捏栅极表针摆动较小，说明管的放大能力较差；表针摆动较大，表明管的放大能力大；若表针不动，说明管是坏的。
场效应管特性
根据三极管的原理开发出的新一代放大元件，有3个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件 -------------------------------------------------------------- 1.概念: 场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件. 特点: 具有输入电阻高（100000000～1000000000Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者. 作用: 场效应管可应用于放大.由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器. 场效应管可以用作电子开关. 场效应管很高的输入阻抗非常适合作阻抗变换.常用于多级放大器的输入级作阻抗变换.场效应管可以用作可变电阻.场效应管可以方便地用作恒流源. 2.场效应管的分类:
场效应管分结型、绝缘栅型(MOS)两大类 按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种. 按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类.见下图: 3.场效应管的主要参数: Idss —饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流. Up —夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压. Ut —开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压. gM —跨导.是表示栅源电压UGS —对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值.gM 是衡量场效应管放大能力的重要参数. BVDS —漏源击穿电压.是指栅源电压UGS一定时,场效应管正常工作所能承受的最大漏源电压.这是一项极限参数,加在场效应管上的工作电压必须小于BVDS. PDSM —最大耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时,场效应管实际功耗应小于PDSM并留有一定余量. IDSM —最大漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流.场效应管的工作电流不应超过IDSM Cds---漏-源电容 Cdu---漏-衬底电容 Cgd---栅-源电容 Cgs---漏-源电容 Ciss---栅短路共源输入电容 Coss---栅短路共源输出电容 Crss---栅短路共源反向传输电容 D---占空比（占空系数，外电路参数） di/dt---电流上升率（外电路参数） dv/dt---电压上升率（外电路参数） ID---漏极电流（直流） IDM---漏极脉冲电流 ID(on)---通态漏极电流 IDQ---静态漏极电流（射频功率管）
常用场效应管型号全参数管脚识别及检测表
常用场效应管型号参数管脚识别及检测表场效应管管脚识别 场效应管的检测和使用 场效应管的检测和使用一、用指针式万用表对场效应管进行判别 （1）用测电阻法判别结型场效应管的电极 根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一
只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。 （2）用测电阻法判别场效应管的好坏 测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法
场效应管和三极管的区别
场效应管是场效应晶体管（Field Effect Transistor,FET）的简称。它属于电压控制型半导体器件，具有输入电阻高、噪声小、功耗低、没有二次击穿现象、安全工作区域宽、受温度和辐射影响小等优点，特别适用于高灵敏度和低噪声的电路，现已成为普通晶体管的强大竞争者。 普通晶体管（三极管）是一种电流控制元件，工作时，多数载流子和少数载流子都参与运行，所以被称为双极型晶体管；而场效应管（FET）是一种电压控制器件（改变其栅源电压就可以改变其漏极电流），工作时，只有一种载流子参与导电，因此它是单极型晶体管。 场效应管和三极管一样都能实现信号的控制和放大，但由于他们构造和工作原理截然不同，所以二者的差异很大。在某些特殊应用方面，场效应管优于三极管，是三极管无法替代的，三极管与场效应管区别见下表。 场效应管是电压控制元件，而三极管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管。而在信号源电压较低，又允许从信号源取较多电流的条件下，应用三极管。 场效应管靠多子导电，管中运动的只是一种极性的载流子；三极管既用多子，又利用少子。由于多子浓度不易受外因的影响，因此在环境变化较强烈的场合，采用场效应管比较合适。 场效应管的输入电阻高，适用于高输入电阻的场合。场效应管的噪声系
数小，适用于低噪声放大器的前置级。 1．场效应管的源极s、栅极g、漏极d分别对应于三极管的发射极e、基极b、集电极c，它们的作用相似。 2．场效应管是电压控制电流器件，由vGS控制iD，其放大系数gm一般较小，因此场效应管的放大能力较差；三极管是电流控制电流器件，由iB（或iE）控制iC。 3．场效应管栅极几乎不取电流（ig?0）；而三极管工作时基极总要吸取一定的电流。因此场效应管的输入电阻比三极管的输入电阻高。 4．场效应管只有多子参与导电；三极管有多子和少子两种载流子参与导电，而少子浓度受温度、辐射等因素影响较大，因而场效应管比晶体管的温度稳定性好、抗辐射能力强。在环境条件（温度等）变化很大的情况下应选用场效应管。 5．场效应管在源极水与衬底连在一起时，源极和漏极可以互换使用，且特性变化不大；而三极管的集电极与发射极互换使用时，其特性差异很大，b值将减小很多。 6．场效应管的噪声系数很小，在低噪声放大电路的输入级及要求信噪比较高的电路中要选用场效应管。 7．场效应管和三极管均可组成各种放大电路和开路电路，但由于前者制造工艺简单，且具有耗电少，热稳定性好，工作电源电压范围宽等优点，因而被广泛用于大规模和超大规模集成电路中。 8。三极管导通电阻大，场效应管导通电阻小，只有几百毫欧姆，在现在的用电器件上，一般都用场效应管做开关来用，他的效率是比较高的。 场效应管G极必须有一个对地的放电电阻，不然上电就烧，而三极管基极不需要 在只允许从信号源取较少电流的情况下,应选用场效应管; 而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管. 晶体三极管与场效应管工作原理完全不同，但是各极可以近似对应以便于理解和设计： 晶体管：基极发射极集电极 场效应管：栅极源极漏极 要注意的是，晶体管(NPN型)设计发射极电位比基极电位低(约0.6V)，场效应管源极电位比栅极电位高（约0.4V)。 场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电,被称之为双极型器件.
MOS管i-v特性
一、实验目的 分析mos晶体管i-v特性分析 二、实验要求 了解结型场效应管和MOS管的工作原理、特性曲线及主要参数 三、实验内容 1、MOS器件的结构介绍 2、MOS的工作原理 3、i-v特性曲线 图1 原理图
1．特性曲线和电流方程 输出特性曲线 与结型场效应管一样,其输出特性曲线也可分为可变电阻区、饱和区、截止 区和击穿区几部分。 转移特性曲线 转移特性曲线如图1(b)所示,由于场效应管作放大器件使用时是工作在饱和 区(恒流区),此时i D 几乎不随v DS 而变化,即不同的v DS 所对应的转移特性曲线几乎是重合的,所以可用v DS 大于某一数值(v DS ＞v GS -V T )后的一条转移特性曲线代替饱和区的所有转移特性曲线. i D 与v GS 的近似关系 与结型场效应管相类似。在饱和区内,i D 与v GS 的近似关系式为 ( v GS ＞ V T ) 式中I DO 是v GS =2V T 时的漏极电流i D 。 2.参数 2 GS DO D )1(-=T V v I i
MOS管的主要参数与结型场效应管基本相同，只是增强型MOS管中不用夹断电压V P，而用开启电压V T表征管子的特性。 MOS管 1. 基本结构 原因：制造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大量的碱金属正离子Na+或K+(制造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，因此即使v GS=0时，在这些正离子产生的电场作用下，漏－源极间的P型衬底表面也能感应生成N沟道(称为初始沟道)，只要加上正向电压v DS，就有电流i D。 如果加上正的v GS，栅极与N沟道间的电场将在沟道中吸引来更多的电子，沟道加宽，沟道电阻变小，i D增大。反之v GS为负时，沟道中感应的电子减少，沟道变窄，沟道电阻变大，i D减小。当v GS负向增加到某一数值时，导电沟道消失，i D趋于零，管子截止，故称为耗尽型。沟道消失时的栅－源电压称为夹断电压，仍用V P表示。与N沟道结型场效应管相同，N沟道耗尽型MOS管的夹断电压V P也为负值，但是，前者只能在v GS<0的情况下工作。而后者在v GS=0，v GS>0，V P 如何测试场效应管 1、结型场效应管的管脚识别： 场效应管的栅极相当于晶体管的基极，源极和漏极分别对应于晶体管的发射极和集电极。将万用表置于R×1K档，用两表笔分别测量每两个管脚间的正、反向电阻。当某两个管脚间的正、反向电阻相等，均为数KΩ时，则这两个管脚为漏极D和源极S（可互换），余下的一个管脚即为栅极G。对于有个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。 2、判定栅极 用万用表黑表笔碰触管子的一个电极，红表笔分别碰触另外两个电极。若两次测出的阻值都很小，说明均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。 制造工艺决定了场效应管的源极和漏极是对称的，可以互换使用，并不影响电路的正常工作，所以不必加以区分。源极与漏极间的电阻约为几千欧。 注意不能用此法判定绝缘栅型场效应管的栅极。因为这种管子的输入电阻极高，栅源间的极间电容又很小，测量时只要有少量的电荷，就可在极间电容上形成很高的电压，容易将管子损坏。 3、估测场效应管的放大能力 将万用表拨到R×100档，红表笔接源极S，黑表笔接漏极D，相当于给场效应管加上1.5V的电源电压。这时表针指示出的是D-S极间电阻值。 然后用手指捏栅极G，将人体的感应电压作为输入信号加到栅极上。由于管子的放大作用，UDS 和ID都将发生变化，也相当于D-S极间电阻发生变化，可观察到表针有较大幅度的摆动。如果手捏栅极时表针摆动很小，说明管子的放大能力较弱；若表针不动，说明管子已经损坏。 由于人体感应的0Hz交流电压较高，而不同的场效应管用电阻档测量时的工作点可能不同，因此用手捏栅极时表针可能向右摆动，也可能向左摆动。 少数的管子RDS减小，使表针向右摆动，多数管子的RDS增大，表针向左摆动。无论表针的摆动方向如何，只要能有明显地摆动，就说明管子具有放大能力。本方法也适用于测MOS管。 为了保护MOS场效应管，必须用手握住螺钉旋具绝缘柄，用金属杆去碰栅极，以防止人体感应电荷直接加到栅极上，将管子损坏。 MOS管每次测量完毕，G-S结电容上会充有少量电荷，建立起电压UGS，再接着测时表针可能不动，此时将G-S极间短路一下即可。 Symbol Typ Max 659085125R θJL 4360Maximum Junction-to-Lead C Steady-State °C/W Thermal Characteristics Parameter Units Maximum Junction-to-Ambient A t ≤ 10s R θJA °C/W Maximum Junction-to-Ambient A Steady-State °C/W Symbol Min Typ Max Units BV DSS 30 V 1T J =55°C 5I GSS 100nA V GS(th)0.7 1.1 1.4 V I D(ON) 30 A 22.828T J =125°C 323927.333m ? 43.352 m ?g FS 10 15S V SD 0.71 1V I S 2.5 A C iss 823 1030pF C oss 99pF C rss 77pF R g 1.2 3.6?Q g 9.7 12nC Q gs 1.6nC Q gd 3.1nC t D(on) 3.3 5ns t r 4.87ns t D(off)26.340ns t f 4.16ns t rr 1620ns Q rr 8.9 12nC THIS PRODUCT HAS BEEN DESIGNED AND QUALIFIED FOR THE CONSUMER MARKET. APPLICATIONS OR USES AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS ARE NOT AUTHORIZED. AOS DOES NOT ASSUME ANY LIABILITY ARISING OUT OF SUCH APPLICATIONS OR USES OF ITS PRODUCTS. AOS RESERVES THE RIGHT TO IMPROVE PRODUCT DESIGN,FUNCTIONS AND RELIABILITY WITHOUT NOTICE. Gate resistance V GS =0V, V DS =0V, f=1MHz Turn-Off Fall Time Maximum Body-Diode Continuous Current Input Capacitance Output Capacitance Turn-On DelayTime DYNAMIC PARAMETERS I F =5A, dI/dt=100A/μs V GS =0V, V DS =15V, f=1MHz SWITCHING PARAMETERS Total Gate Charge V GS =4.5V, V DS =15V, I D =5.8A Gate Source Charge Gate Drain Charge Turn-On Rise Time Turn-Off DelayTime V GS =10V, V DS =15V, R L =2.7?, R GEN =3? m ?V GS =4.5V, I D =5A I S =1A,V GS =0V V DS =5V, I D =5A R DS(ON) Static Drain-Source On-Resistance Forward Transconductance Diode Forward Voltage I DSS μA Gate Threshold Voltage V DS =V GS I D =250μA V DS =24V, V GS =0V V DS =0V, V GS =±12V Zero Gate Voltage Drain Current Gate-Body leakage current Electrical Characteristics (T J =25°C unless otherwise noted)STATIC PARAMETERS Parameter Conditions Body Diode Reverse Recovery Time Body Diode Reverse Recovery Charge I F =5A, dI/dt=100A/μs Drain-Source Breakdown Voltage On state drain current I D =250μA, V GS =0V V GS =2.5V, I D =4A V GS =4.5V, V DS =5V V GS =10V, I D =5.8A Reverse Transfer Capacitance A: The value of R θJA is measured with the device mounted on 1in 2 FR-4 board with 2oz. Copper, in a still air environment with T A =25°C. The value in any given application depends on the user's specific board design. The current rating is based on the t ≤ 10s thermal resistance rating. B: Repetitive rating, pulse width limited by junction temperature. C. The R θJA is the sum of the thermal impedence from junction to lead R θJL and lead to ambient. D. The static characteristics in Figures 1 to 6,12,14 are obtained using 80 μs pulses, duty cycle 0.5% max. E. These tests are performed with the device mounted on 1 in 2 FR-4 board with 2oz. Copper, in a still air environment with T A =25°C. The SOA curve provides a single pulse rating. Rev 4 : June 2005 用万用表定性判断场效应管、三极管的好坏 一、定性判断MOS型场效应管的好坏 先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻微偏转。再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。 二、定性判断结型场效应管的电极 将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。若发现表针有轻微摆动，就证明第三脚为栅极。欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。 判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。 注意事项： （1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。（2）也可以用舌尖舔住栅极，现象同上。 三、晶体三极管管脚判别 三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。现在锗合金管已经少见了。 这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。 1.找出基极，并判定管型（NPN或PNP） 对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。具体方法如下： 将万用表拨在R×100或R×1K档上。红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百 三极管和MOS管做开关用时的区别 ?我们在做电路设计中三极管和MOS管做开关用时候有什么区别工作性质： 1.三极管用电流控制，MOS管属于电压控制. 2、成本问题：三极管便宜，MOS管贵。 3、功耗问题：三极管损耗大。 4、驱动能力：MOS管常用来电源开关，以及大电流地方开关电路。 实际上就是三极管比较便宜，用起来方便，常用在数字电路开关控制。 MOS管用于高频高速电路，大电流场合，以及对基极或漏极控制电流比较敏感的地方。 一般来说低成本场合，普通应用的先考虑用三极管，不行的话考虑MOS管 实际上说电流控制慢，电压控制快这种理解是不对的。要真正理解得了解双极晶体管和MOS晶体管的工作方式才能明白。三极管是靠载流子的运动来工作的，以npn管射极跟随器为例，当基极加不加电压时，基区和发射区组成的pn结为阻止多子（基区为空穴，发射区为电子）的扩散运动，在此pn结处会感应出由发射区指向基区的静电场（即内建电场），当基极外加正电压的指向为基区指向发射区，当基极外加电压产生的电场大于内建电场时，基区的载流子（电子）才有可能从基区流向发射区，此电压的最小值即pn结的正向导通电压（工程上一般认为0.7v）。但此时每个pn结的两侧都会有电荷存在，此时如果集电极-发射极加正电压，在电场作用下，发射区的电子往基区运动（实际上都是电子的反方向运动），由于基区宽度很小，电子很容易越过基区到达集电区，并与此处的PN的空穴复合（靠近集电极），为维持平衡，在正电场的作用下集电区的电子加速外集电极运动，而空穴则为pn结处运动，此过程类似一个雪崩过程。集电极的电子通过电源回到发射极，这就是晶体管的工作原理。三极管工作时，两个pn结都会感应出电荷，当做开关管处于导通状态时，三极管处于饱和状态，如果这时三极管截至，pn结感应的电荷要恢复到平衡状态，这个过程需要时间。而MOS三极管工作方式不同，没有这个恢复时间，因此可以用作高速开关管。 ?（1）场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。 （2）场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电。被称之为双极型器件。 场效应管检测方法 一、用指针式万用表对场效应管进行 （1）用测电阻法判别结型场效应管的电极 根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。 （2）用测电阻法判别场效应管的好坏 测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值 是否相符去判别管的好坏。具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法进行检测。 （3）用感应信号输人法估测场效应管的放大能力 具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。然后用手捏住结型场效应管的栅极Ｇ，将人体的感应电压信号加到栅极上。这样，由于管的放大作用，漏源电压VDS和漏极电流Iｂ都要发生变化，也就是漏源极间电阻发生了变化，由此可以观察到表针有较大幅度的摆动。如果手捏栅极表针摆动较小，说明管的放大能力较差；表针摆动较大，表明管的放大能力大；若表针不动，说明管是坏的。 根据上述方法，我们用万用表的R×100档，测结型场效应管3DJ2F。先将管的Ｇ极开路，测得漏源电阻RDS为600Ω，用手捏住Ｇ极后，表 如何用万用表测量场效应管三极管的好坏 一、定性判断MOS型场效应管的好坏 先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻微偏转。再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。 二、定性判断结型场效应管的电极 将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。若发现表针有轻微摆动，就证明第三脚为栅极。欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。 判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。 注意事项： （1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。 （2）也可以用舌尖舔住栅极，现象同上。 三、晶体三极管管脚判别 三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。现在锗合金管已经少见了。这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。 1.找出基极，并判定管型（NPN或PNP） 对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。具体方法如下： 将万用表拨在R×100或R×1K档上。红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百欧的低阻值时，若公共管脚是红表笔，所接触的是基极，且三极管的管型为PNP型；若公共管脚是黑表笔，所接触的是也是基极，且三极管的管型为NPN型。 2.判别发射极和集电极 由于三极管在制作时，两个P区或两个N区的掺杂浓度不同，如果发射极、集电极使用正确，三极管具有很强的放大能力，反之，如果发射极、集电极互换使用，则放大能力非常弱，由此即可把管子的发射极、集电极区别开来。 如何用万用表测量场效应管三极管的好坏 导读: 将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。若发现表针有轻微摆动，就证明第三脚为栅极。欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。 一、定性判断MOS型场效应管的好坏 先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻微偏转。再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。 二、定性判断结型场效应管的电极 将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。若发现表针有轻微摆动，就证明第三脚为栅极。欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。 判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。 注意事项： （1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。 （2）也可以用舌尖舔住栅极，现象同上。 三、晶体三极管管脚判别 三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。现在锗合金管已经少见了。这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。 1.找出基极，并判定管型（NPN或PNP） MOS 场效应管的工作原理及特点 场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。有N沟道器件和P 沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。IGFET也称金属-氧化物-半导体三极管MOSFET （Metal Oxide SemIConductor FET）。 MOS场效应管 有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟 道和P沟道两种导电类型。场效应管有三个电极： D(Drain) 称为漏极，相当双极型三极管的集电极； G(Gate) 称为栅极，相当于双极型三极管的基极； S(Source) 称为源极，相当于双极型三极管的发射极。 增强型MOS(EMOS)场效应管 道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。P型半导体称为衬底(substrat)，用符号B表示。 一、工作原理 1．沟道形成原理 当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。 进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。如果此时加有漏源电压，就可以形成漏极电流ID。在栅极下方形成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反，故称为反型层（inversion layer）。随着Vgs的继续增加，ID将不断增加。 在Vgs=0V时ID=0，只有当Vgs＞Vgs(th)后才会出现漏极电流，这种MOS管称为增强型MOS管。 VGS对漏极电流的控制关系可用iD=f(vGS)|VDS=const这一曲线描述，称为转移特性曲线，见图。 转移特性曲线斜率gm的大小反映了栅源电压对漏极电流的控制作用。gm 的量纲为mA/V，所以gm也 称为跨导。 跨导的定义式如下： gm=△ID/△VGS| (单位mS) 2．Vds对沟道导电能力的控制 当Vgs＞Vgs(th)，且固定为某一值时，来分析漏源电压Vds对漏极电流ID的影响。Vds的不同变化对沟 道的影响如图所示。 根据此图可以有如下关系 VDS=VDG＋VGS= —VGD＋VGS VGD=VGS—VDS 当VDS为0或较小时，相当VGD＞VGS(th)，沟道呈斜线分布。在紧靠漏极处，沟道达到开启的程度以上，如何测试场效应管
A09T,AO9T场效应管三极管PL4009
用万用表定性判断场效应管.
三极管和MOS管做开关用时的区别
场效应管检测方法
如何用万用表测量场效应管三极管的好坏
如何用万用表测量场效应管三极管的好坏.doc
MOS 场效应管的工作原理及特点
