毕业设计说明书 A江坝后式厂房双曲拱坝设计
毕业设计原始资料

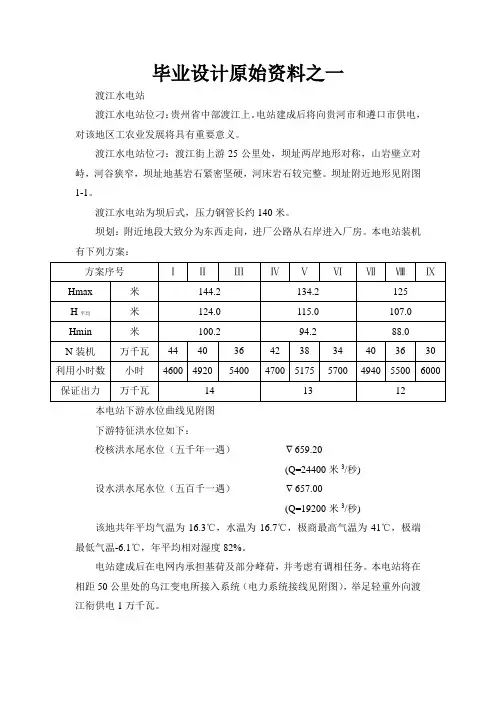

毕业设计原始资料之一渡江水电站渡江水电站位刁：贵州省中部渡江上。
电站建成后将向贵河市和遵口市供电，对该地区工农业发展将具有重要意义。
渡江水电站位刁：渡江街上游25公里处，坝址两岸地形对称，山岩壁立对峙，河谷狭窄，坝址地基岩石紧密坚硬，河床岩石较完整。
坝址附近地形见附图1-1。
渡江水电站为坝后式，压力钢管长约140米。
坝划：附近地段大致分为东西走向，进厂公路从右岸进入厂房。
本电站装机有下列方案：本电站下游水位曲线见附图下游特征洪水位如下：校核洪水尾水位（五千年一遇）∇659.20(Q=24400米3/秒) 设水洪水尾水位（五百千一遇）∇657.00(Q=19200米3/秒) 该地共年平均气温为16.3℃，水温为16.7℃，极商最高气温为41℃，极端最低气温-6.1℃，年平均相对湿度82%。
电站建成后在电网内承担基荷及部分峰荷，并考虑有调相任务。
本电站将在相距50公里处的乌江变电所接入系统（电力系统接线见附图），举足轻重外向渡江衔供电1万千瓦。
毕业设计原始资料之二南镇水电站南镇水电站位于浙江省西南部，在钱塘江的支流南江上，本流域分两级开发，南续水电站为第一段，电站建成后将投入江南电力系统，主要供电区为巨市等地。
南江流域全境都为高山、深谷，坝址连在黄家镇上游15公里处，电站进入口设在大坝右侧，厂址选在坝下游5公里处，进水口至厂房间有压力隧洞，长1．2公里，后设调压井，调压井后至厂房间压力水管长约200米，在厂房前分叉接至各台机组。
厂址附近河段大致为东西走向，进厂公路自上游沿右岸进入厂房。
地形图见附图2-1。
本电站下游水位曲线见附图，下游特征洪水位如下：千年一遇洪水位∇124．6 (Q=9900米3/秒)百年一遇洪水位∇119．40 (Q=7300米3/秒)电站建成后将承担峰荷及部分基荷，本电站有调相任务。
该地区属温暖多雨气候，年平均气温16．3℃，实测最高气温41℃，最低气温-4．1℃，年平均雨闩为170天左右，其中以五月份最多，为23天，11月最少，为7天。
褒河水库单曲拱坝设计毕业设计说明书
褒河水库单曲拱坝设计毕业设计说明书褒河水库单曲拱坝设计毕业设计说明书 1 目目录录0 0 绪论绪论1 1 1 1 概述概述2 2 2 2 已知资料已知资料3 3 2.1 流域概况3 2.2 水文气象资料3 2.3 工程地质资料3 2.4 工程规划3 2.5 工程材料设计指标4 2.6 施工、天然建材、交通情况 4 3 3 枢纽布置枢纽布置 5 5 3.1 坝型的选择5 3.1.1 土石坝.5 3.1.2 支墩坝5 3.1.3 重力坝和拱坝5 3.2 枢纽布置方案的选择6 3.2.1 坝轴线的选择6 3.2.2 引水隧洞的布置7 3.2.3 东、西干渠渠首布置7 3.2.4 泄洪方案的选择7 3.2.4.1 坝顶泄流8 3.2.4.2 坝面泄流8 3.2.4.3 滑雪道式泄流道8 3.2.4.4 坝身开孔泄洪8 4 4拱坝设计拱坝设计1010 4.1 拱坝体型设计.10 4.1.1 基本原则.10 4.1.2 拱坝基本尺寸的拟定.10 4.1.2.1 拱坝分层.10 4.1.2.2 坝顶厚度 c T 10 4.1.2.3 坝底厚度B T 11 4.1.3 拱冠梁剖面设计.12 4.1.3.1 基本原则.12 4.2 拱坝的平面布置.13 4.2.1 基本原则及假定.13 4.2.1.1 基本原则.13 4.2.2 拱圈中心角的确定.13 2 4.2.3 拱圈的平面布置.14 5 5 拱坝应力计算和内力计算拱坝应力计算和内力计算1616 5.1 荷载和荷载组合.16 5.1.1 荷载.16 5.1.2 荷载的组合.16 5.1.2.1 基本组合.16 5.1.2.2 特殊组合.16 5.2 应力计算方法（拱冠梁法）.16 5.2.1 拱冠梁法的基本原理.16 5.2.2 拱冠梁法的主要步骤.17 5.3 应力和内力计算过程.17 5.3.1 计算拱冠梁在垂直力等作用下产生的径向变位计算拱冠梁单位三角形径向作用下径向变位系数ij a 27 5.3.3 拱冠梁径向变位、i C 的求解34 5.3.4 拱梁分荷值的求解.35 5.3.5 拱冠梁应力计算.36 5.3.6 拱圈应力计算.38 5.4 其他方案的计算38 5.5 方案计算结果和分析38 6 6 坝肩稳定计算坝肩稳定计算4040 6.1 稳定分析.40 6.2 稳定计算.41 6.2.1 当不考虑凝聚力 c 时.42 6.2.2 考虑凝聚力c 时.43 6.3 计算成果和分析.44 7 7 坝身孔口的设计坝身孔口的设计4646 7.1 中孔的设计.46 7.2 底孔的设计.46 7.2.1 孔口的形状和尺寸（体形设计）.46 7.2.1.1 进口控制段.46 7.2.1.2 洞身段.47 7.2.1.3 出口控制段.47 7.2.2 底孔的应力计算.47 7.2.2.l 作用于孔口的荷载47 7.2.1.2 应力计算47 7.2.3 底孔的配筋计算.49 8 8 拱坝的构造及结构拱坝的构造及结构5151 3 8.1 坝顶.51 8.2 廊道与坝体排水.51 8.3 坝体临时收缩缝.51 8.4 坝体内廊道及交通.52 9 9 拱坝的地基处理拱坝的地基处理5353 9.1 坝基开挖.53 9.2 拱端开挖.53 9.3 固结灌浆和接触灌浆.53 9.4 防渗帷幕.53 9.5 坝基排水.54 1010 结论结论5555 附录及参考文献附录及参考文献5656 谢谢辞辞5757 1 0 0 绪论绪论本次设计为毕业设计，是对大学五年来所学知识的一次综合性的总结概括；是考察学生理论知识与实践能力的一次演练；是为学生走向工作岗位打下一定基础的关键一步；是学生走向社会工作的第一步；是了解自我，自我定位的好机会。
重力坝厂房设计说明书毕业设计 精品
中文摘要沙溪口水电站计划建在福建省南平市上游的西溪上，是闽江流域的一个梯级电站，属于河床式水电站。
本电站主要组成建筑物有溢流坝、非溢流坝、厂房和船闸。
坝体型式为混凝土重力坝，溢流坝段布置于河床中部，厂房布置在河床右岸，船闸布置在左岸。
非溢流坝坝顶高程93m，上游面坡度为1:0.2，下游面坡度1:0.80，溢流坝堰顶高程82.78m。
溢流坝段全长340m，设有18孔溢流孔，每孔净宽取为17.0 m，沿主河槽宣泄绝大部分洪水。
水库正常蓄水位为88.00m，设计洪水位为90.00m，校核洪水位为91.00m，死水位为84.00m。
电站设计水头为10.3m，总装机容量为320MW，安装有4台轴流式水轮发电机组，每台装机容量为8MW。
水轮机型号均为ZZ560-LH-850，转轮直径为8.5m，水轮机安装高程66.47m，发电机层高程86.005m，取安装场高程与发电机层同高。
下游校核洪水位81.50m，主厂房顶高程为108.00 m，厂房总长148.2m，宽74m。
220kV及110kV开关站布置在尾水平台右侧。
船闸闸室100m×20m×2.5m（长×宽×最小水深），位于溢流坝左侧。
沙溪口水电站具备发电，航运，过木等的综合效益，是福建电网的骨干电厂。
关键词沙溪口水电站、河床式厂房、重力坝、溢流坝、水轮机、发电机、抗滑稳定性、扬压力、轴流式水轮机、发电机层结构设计- 1 -AbstractShaxikou Hydropower Station is prepared to built at Xixi stream, upstream the city of Nanping in Fujian Province. It is one of the cascade development in the Minjiang river basin. It is a powerhouse in river channel.The main structures of Shaxikou Hydropower Station is consist of overflow spillway dam, non-overflow spillway dam, powerhouse and lock. The dams are concrete gravity dams. The overflow spillway dam lies in the centre of the riverbed. The powerhouse lies on the right, and the lock is located on the left.The top of the non-spillway dam is at an elevation of 93 meters. The upstream of the dam is vertical, the lower slope degree is 1:0.2,and the upper slope degree is 1:0.80. the crest of the weir is at an elevation of 82.78 meters. The overflow spillway dam is about 340 meters long in total, with 18 openings each of 17 meters wide, discharging most of the flood flow along the main river channel.The normal water lever of the reservoir is 88.00 meters,while the design flood water level of the reservoir reaches at 90.00 meters. The checking flood water level is about 91 meters. And the dead water level is only 84.00 meters.The design cross-head is10.3 meters. The project has a total installed capacity of 320MW. It houses four axial-flow turbines coupled with generators 8MW each. The type of the turbine is ZZ560-LH-850. The diameter of the turbine is 8.50 meters. The runner setting is at an elevation of 66.47 meters. The generator floor is at an elevation of 86.005 meters. And it is the same with the service or erection bay. However, the checking tailwater lever is 81.5 meters. The top of the powerhouse is at an elevation of 108 meters. And the powerhouse is about 146.2 meters long and 74.0 meters wide. 220KV anf 110KV switchyard is located on the platform at the right side of downstream tailrace.The lock with the dimension of 100m×20m×2.5m(L×W×Min.water depth) is located on the left side of the spillway.Shaxikou Hydropower Station has the comprehensive benefits ofgenerating electricity,shipping transportation， navigation afloating woods and etc.. It has a very important position in the electricity network of Fujian Province.KEYWORDSShaxikou Hydropowerstation， power house in river channel，concrete gravity dam， over flow dam， combinatory，hydro-generator， stability against sliding， uplift pressure，axial flow type turbine， structure design of generator floor，毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
[学士]拱坝毕业设计
![[学士]拱坝毕业设计](https://img.taocdn.com/s3/m/05d54c37b9f3f90f77c61bbd.png)
14.28
∵Hd/Hnax=0.8 ∴查表得负压为0.8倍的定型设计水头
负压=0.4Hd=0.4×1.31=0.524m
可知该负压符合所规定的范围
3.1坝型确定
3.1.1对于中坝的挑坎落差S=4~8m，取S=5m；堰顶宽度B取24m，每孔净宽8m；反弧半径R=5m
溢流坝采用WES型曲线ຫໍສະໝຸດ 顶部曲线段采用两段圆弧相连，溢流剖面堰型采用幂曲线，其方程为： X1.85=1.80Hd1.85-1Y 即X1.85=2.26Y
1.67
8.47
0.54
14.15
-2.86
20.36
公斤／平方厘米
右
0.00
0.00
0.62
1.49
1.91
4.66
1.44
9.04
-0.18
15.16
-4.45
22.47
2号梁
主应力-1
左
0.00
0.00
0.83
0.38
2.92
2.37
3.05
5.97
1.79
10.71
0.83
15.40
-2.78
L=24m
h=Q/Lν=112.56/24×9.66=0.49mR=9.2h=9.2×0.49=4.5m
圆心高程=鼻坎高程+Rcosθ2
=505.48+4.50×cos10°=508.88m
Y0=509-509.88=-0.88m
反弧切点D：
X0= Xc+Rsinθ1=2.19+4.50sin55°=5.88m
注：n=0.03 i=0.05
流量水位-关系曲线
2.1.1已知: 校核洪水位(p=5%)：510.15m
拱坝毕业设计

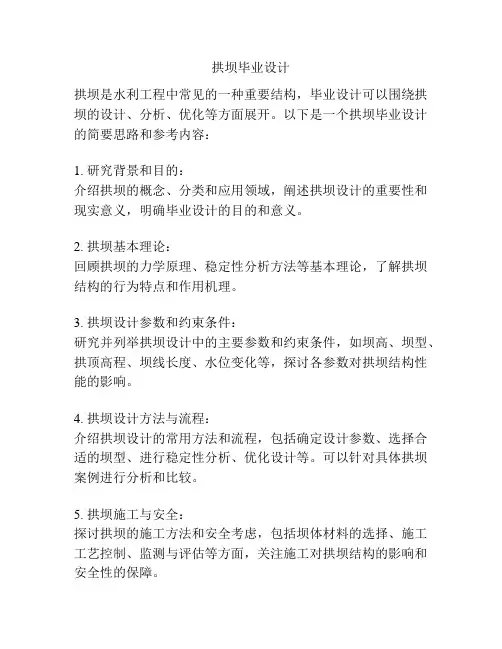

拱坝毕业设计拱坝是水利工程中常见的一种重要结构，毕业设计可以围绕拱坝的设计、分析、优化等方面展开。
