CAD1比1画尺寸图
cad如何按1：1打印出来

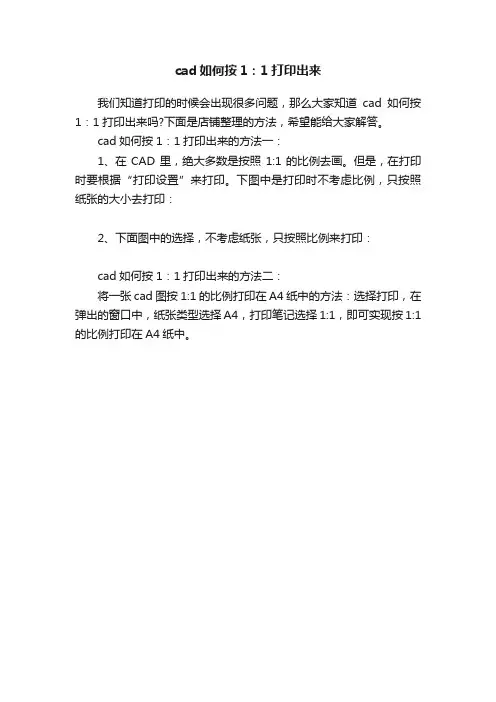

cad如何按1：1打印出来
我们知道打印的时候会出现很多问题，那么大家知道cad如何按1：1打印出来吗?下面是店铺整理的方法，希望能给大家解答。
cad如何按1：1打印出来的方法一：
1、在CAD里，绝大多数是按照1:1的比例去画。
但是，在打印时要根据“打印设置”来打印。
下图中是打印时不考虑比例，只按照纸张的大小去打印：
2、下面图中的选择，不考虑纸张，只按照比例来打印：
cad如何按1：1打印出来的方法二：
将一张cad图按1:1的比例打印在A4纸中的方法：选择打印，在弹出的窗口中，纸张类型选择A4，打印笔记选择1:1，即可实现按1:1的比例打印在A4纸中。
CAD制图标注规范
CAD制图标注规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。
PROE工程图标准配置及参数含义和转出CAD图比例为1比1
一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。
template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3. 尺寸文字高度text_thickness 0. 文字厚度text_width_factor 0. 文字宽度与高度的比值（2）视图参数broken_view_offset 5. 破断视图的偏移距离def_view_text_height 5. 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。
view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。
AutoCAD模型空间和图纸空间缩放时使用图纸空间单位
AutoCAD模型空间和图纸空间AutoCAD有二个作图空间，模型空间和图纸空间。
顾名思义，模型空间就是指所画的实物，而图纸空间就相当于我们的图纸。
这种说法只是帮助我们理解而已，严格一点是有破绽的。
因为，一方面，我们不用图纸空间照样画图出图。
事实上，R14以前，用图纸空间出图的案例相当少，我们都习惯在模型空间画图，然后设定打印比例缩小打印。
另一方面，图纸空间也是作图空间，由图纸空间出图，理论上照样可以设定打印比例。
一、基本概念这么说很显然，图纸空间并不是非用不可，既然大家要用，肯定有很多好处。
有的朋友急了：“什么好处呢？”，且慢，要理解图纸空间概念，我们还是从最基本着手，先来看看几个概念：1．图纸空间也是作图空间，它同样可以像模型空间一样作图（加注：三维图不能作）2．二个空间三个状态二个空间：模型空间，图纸空间三个状态：模型空间（平铺），模型空间（浮动），图纸空间模型空间（平铺）就是正宗的模型空间，就是我们安装后打开软件所在的空间，也就是我们过去习惯上的作图空间。
模型空间（浮动），实际是在图纸空间，但把视口激活，被激活的视口回到了模型空间，也即图纸空间上不仅是块透明的玻璃，而且在玻璃上开了个口子，能够透过口子操作模型空间上的对象。
图纸空间，在模型空间上罩了一块玻璃，只能看不能修改模型空间上的对象。
3．模型空间（平铺）在模型空间，模型空间（浮动）在图纸空间我们一定要注意，模型空间（浮动），它叫成模型空间，但实际上状态在图纸空间，只不过把图纸空间上的视口激活而已。
为什么把它归到模型空间，是因为被激活的视口相当于回到了模型空间，可以编辑对象，也可以增加对象。
4．视口比例视口比例就是用Zoom设定的屏幕比例。
因为视口被激活后，相当于回到的模型空间，用zoom可以平移，也可以缩放。
我们在模型空间时的Zoom缩放是相对于屏幕的，在图纸空间，视口尺寸不变，激活视口内的缩放便相对于视口了。
这样，就有一个视口比例感念。
原来1：1的CAD图纸要这样打印！学了这么久才知道
原来1：1的CAD图纸要这样打印！学了这么久才知道
CAD教学”，获取海量学习资料和免费教程
打印可以说是CAD出图的一个重要环节，很多小伙伴在打印的时候也遇到了各种各样的难题，那么今天小编就来跟大家分享一些关于CAD打印的小技巧，希望对大家有所帮助~
一、打印1:1图纸
1、打印快捷键
在工作中，我们经常需要打印1:1的图纸，但很多小伙伴打印出来的图纸总是有偏差，其实只要稍微设置一下就可以了。
我们打开CAD，然后，按下快捷键【Ctrl+P】来快速调出打印窗口，也可以直接点击~【打印】打开打印界面。
2、具体设置
接下来我们要在这个窗口中进行设置：
首先，我们在【打印比例】下方取消勾选【布满图纸】的选项，然后在【比例】中选择1:1，单位是毫米；然后在【打印范围】里选择【窗口】，选择好打印范围之后，最后记得勾选【居中打印】，这样就可以打印出1:1的图纸啦！
二、打印黑白图纸
1、打印预览
有时候根据客户的需求，我们还需要打印黑白的图纸，那么要如何打印呢？以【迅捷CAD编辑器】为例，点击【文件】——【打印】，在【打印工具】中我们选择【打印预览】选项~
2、绘图设置
在弹出的【打印预览】的窗口中，点击【CAD绘图设置】选项卡。
3、去掉彩色选项
然后点击【CAD绘图设置】，取消勾选【彩色打印】选项，在左侧的预览框中图纸就会变成黑白的，这时候再进行打印即可~。
cad一张图上不同绘图比例如何设置

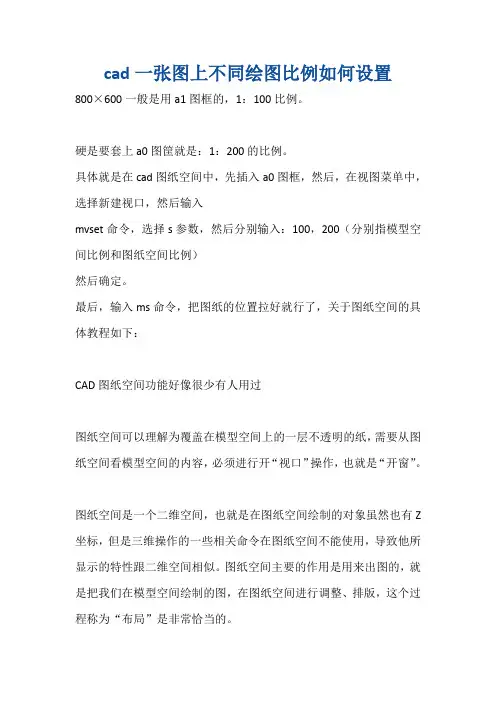

cad一张图上不同绘图比例如何设置800×600一般是用a1图框的，1：100比例。
硬是要套上a0图筐就是：1：200的比例。
具体就是在cad图纸空间中，先插入a0图框，然后，在视图菜单中，选择新建视口，然后输入mvset命令，选择s参数，然后分别输入：100，200（分别指模型空间比例和图纸空间比例）然后确定。
最后，输入ms命令，把图纸的位置拉好就行了，关于图纸空间的具体教程如下：CAD图纸空间功能好像很少有人用过图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
CAD绘图员(机械)四级技能鉴定试题
CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。
一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。
图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。
二、用比例1∶1作出下图，不标注尺寸。
（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。
三、根据立体已知的2个投影作出第3个投影。
（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。
四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。
（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。
关于CAD中1：1绘图的说明
一、 关于CAD中1:1绘图的说明（非常重要！！！） 绘图比例和输出比例是两个概念。 绘制CAD图形的时候最好使用1:1比例。使用1:1比例画图相当于 图形上1单位代表了实际尺寸的1单位（如m或mm，具体可以从 图形上量取或预先设定）。 绘图前应先设置本图的单位， ∴绘图前应先设置本图的单位，即一个图形单位代表的是1mm 心中先有个数。 还是1m，心中先有个数。 输出比例可以随便调整。图形输出（打印）时若使用“输出1单 位=绘图500单位”就是按1:500比例输出（打印）；若“输出10 单位=绘图1单位就是放大10倍输出（打印）。 因此，如果将框图与图形同时放在模型空间出图，则需要先将图 框放大500倍（假设图形上1单位代表了实际尺寸的1 mm），这 样打印出来的图框大小是其实际尺寸。 计算式： 对文字字高、图框：H×500×（1/500）＝H; 对图形： L ×（1/500）=印过程（打印设置中的图框大小和比例设置） 1、打印→打印设置→图纸尺寸： 选择与所用图框大小匹配的图纸尺寸（以毫米为单位）。 2、打印比例的设置： 法一： 法一：打印→打印设置→打印比例→按图纸空间缩放： 按下面显示的“毫米与单位关系” 大致推算一个比例关系。 法二： 法二：计算方法（以1:500为例，打印时需缩小到1/500） • 1）1mm:1图形单位。则“打印比例”中必须1mm（代表） 500mm＝ 500单位时，才能在打印时需缩小到1/500。 即：字高1500× 1/500＝3mm。 • 2） 1m:1图形单位。即1mm:1/1000图形单位 图形单位。 打印比例” 则“打印比例”中：必须1mm代表 500×（1/1000）mm＝ 0.5单位时，才能在打印时需缩小到1/500。 单位时， 即：字高1.5× 1/0.5＝3mm。
AutoCAD 认证考试上机练习题
AutoCAD 认证考试上机练习题第一题：绘制如下图所示的图形操作提示：利用正交与对象追踪绘制如下图所示图形第二题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。
第三题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。
第四题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。
第五题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。
第六题：绘制如下图所示的图形【操作要求】1、建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。
2、绘图: 按下图规定的尺寸绘图，中心线线型为center，调整线型比例。
3、保存：将完成图形以NCJSXY2.DWG为文件名保存在考生文件夹中。
第七题：绘制如下图所示的图形【考核内容与要求】1.用AutoCAD绘制顶杆零件图。
2.标题栏必须绘制并填写相关信息。
3.在桌面创建文件名为：“CAD考试”的文件夹，将绘制的图样用考生本人名字命名并保存其中。
第八题：绘制如下图所示的图形【考核内容与要求】1.用AutoCAD绘制顶杆零件图。
2.标题栏必须绘制并填写相关信息。
3.在桌面创建文件名为：“CAD考试”的文件夹，将绘制的图样用考生本人名字命名并保存其中。
第九题：绘制如下图所示的图形操作要求：必须建图层，并标注公差。
第十题：绘制三维立体图操作提示：根据所给的二维平面图尺寸绘制三维立体图。
第十一题：抄画2个视图并投影作出它的第3个投影操作要求：1、图纸边界线及图框线按国家标准规定的A1,A2,A3,A4幅面尺寸，不留装订边，横放，画出图纸边界线及图框线。
绘图比例1：1。
2、确定单位长度单位取十进制，精度取小数点后4位；角度单位取度分秒制，精度取0d。
3、设定图层①装载全部线形；②设置以下图层层名颜色线形绘制内容轮廓线白色（green）Continuous 粗实线中心线红色（white）Continuous 细实线虚线黄色（yellow）ISO02W100 细虚线中心线红色（red）ISO04W100 细点画线辅助线粉红色（magenta）ISO05W100 细双细实线点画线细实线白色（white）Continuous 细实线尺寸线层蓝色Continuous 细实线第十二题：根据轴测图绘制三视图操作要求：1、图纸边界线及图框线按国家标准规定的A1,A2,A3,A4幅面尺寸，不留装订边，横放，画出图纸边界线及图框线。
cad比例画图技巧1
CAD比例画图技巧对比例的设置，一般有三个方法第1个方法根据你要打印的图纸大小，比如A2或者A1等等，确定一下你的图形所需要的比例比如A2，图纸大小是420mm×594mm，而你一个图形，要放在这么大的图纸上，需要的比例是多少呢？需要你自己计算一下，比如你所说的1：150那么每次在画图的时候，你就根据这个1：150的比例来计算长度比如你要画1米长的线条，那么根据1：150的比例，你在CAD里所需要画的长度就是1000/150，对吧？这里有一个基本的问题，就是CAD里的一个单位，我们理解成1毫米这样的思路，其实和手工绘图没有差别，注意理解！！！手工绘图时代，我们也是这样，只是，我们是用尺子去量的长度，对吧？这样画的图，需要标注时，怎么办呢？答案是，需要把标注的“线性比例”设置为1：150 于是，虽然我们画的长度是1000/150，但是由于标注线性比例设置了那么标注出来的长度数值就应该是1000（也就是我们需要在图纸上显示出来的数值）第2个方法比如我们要画1米长的线条，我们在CAD里就输入1000 这里也是把CAD里一个单位等同于1毫米这样的画图方式，标注的时候就不需要设置线性比例了那么对1：150又如何处理呢？由于1：150这个比例，总是针对某一大小的图纸来说的比如A2，而A2是有一个图框的，所以你可以把这个A2的图框（420mm×594mm）放大150倍用这个放大的框去套你的图形由于1：150是你开始就根据图纸大小计算好的比例因此放大的图框应该能够装得下你的图形要是装不下，那就是你的1：150计算有问题了，那么你可以再放大图框比如把图框放大为200倍注意这个方法，图形是根据1：1绘制的，而是把图框进行放大那么我要打印出来怎么办呢？由于420×594已经放大了150倍，所以在打印的时候就需要把打印比例设置成1:150进行打印这样虽然图框和图形在CAD里是放大了的，但是打印时，又缩小成了正常的A2大小第3个方法：这个方法不需要上面这些计算和设置而是直接画图，按照1：1的比例画图也就是把CAD的一个单位当作1毫米，所有的图形都按照这个规定来画比例的调整则是利用CAD的“布局”来设置布局的作用就是用来设置图纸比例的和排版的布局的操作，需要理解一些基本概念：模型空间、图纸空间AutoCad 图纸空间(Paper Space)新上路的兄弟们先来了解一下所谓模型空间和图纸空间（Model Space & Paper Space）。
cad布局和空间出图设置及各种比例调整
利用“布局出图”，也是学习和使用CAD制图的一个不可或缺的重要部分。
一张图画好了，不能打印出来，或者不能正确、漂亮地打印出来，也终将是一大遗憾。
有好多会员，不会用布局出图，喜欢在“模型”里加图框打印，这固然可以，但此方法一不能正确比例打印出来，二比较麻烦(加图框时)，不知比例还要计算，图框还要缩放等。
在我做的《三维实体转三视图》的教程出来后，由于是在布局里转的三视图，因此，就有很多会员询问：如何打印、如何加图框等。
由此求助的会员很多，一个个回答也没那么多的精力及时间，签于此，我抽空做了本教程，初步介绍了一下利用“布局出图”打印的方法，并附加了怎样在布局里给转换好的三视图加图框及打印的方法。
在这里，再说一点，就是无论谁做的教程都不可能绝对完美、详细及面面俱到，教程只是给大家提供了一种方法的方向，大家可以举一反三，再行细究。
就像学校的老师授课，不可能将每道练习题都详细讲解一遍。
正所谓“师傅带进门，修行靠自身”。
因此，希望大家在我的教程的大方向下，再自行研究适合自己的步骤及方法。
本“布局打印”的方法，适用各个CAD版本。
好了，言归正传，下面就开始“布局打印”的教程。
一、准备工作：1、每次新装CAD，或换CAD的版本，或换打印机，都要重新设置一下。
打开装好的CAD，已经说过了，本方法适用于各个版本，我这里用CAD2004版本为例，因本人用了好多年，还是比较喜欢此版本。
2、打开菜单栏“工具”→“选项”。
CAD有好多的基本设置都是在这里面，大家有空可以多研究一下。
3、在“选项”的对话框中，选择“打印”，先选择指定要用的打印机的名称。
4、接着，选择默认的“打印样式表”。
5、“打印样式表”选好后，如果是进行彩色打印，就点击下面的“确定”即可完成打印设置。
有许多时候，需要打印黑白的图纸，这就需要对选定的样式表进行设置，点击“添加或编辑打印样式表”按钮。
6、在点击了“添加或编辑打印样式表”按钮后，会自动进入到样式表所在的文件夹，双击我们选中的这个打印样式。
模型空间出图如何在同一张CAD图上设置两种不同绘图比例
CAD中在同一张图上设置不同绘图比例“比例因子”数值的设定非常重要。
AutoCAD能进行 1:1精确绘图，一般情况下尺寸标注的数值即为预先绘制对象的真实值（如长度、距离等）。
因此比例因子通常选用默认值“1”。
但有时候需要在同一张图纸上绘制不同比例的图形，这就会有设置“比例因子”数值不为“1”的情形。
如某平面图上需要设置1:100（平立剖绘制）和1:40（局部放大图绘制）两种比例，绘图单位为mm（1图形单位=1mm），图纸的打印比例按大部分图形的出图比例选用1:100。
1:100是大部分图形的出图比例，故可以先创建一个名为“标注100”的标注样式，“使用全局比例”设置为100、“比例因子”选用默认值“1”，其余参数设置见前叙内容。
然后再以“标注100”为基础样式，新建标注样式“标注40”。
两种样式参数设置的唯一不同之处就在于“比例因子”数值，“标注40”的值为40/100=0.4；其余参数包括“使用全局比例”均沿用“标注100”的，不作修改。
所有图形先按1:1绘制。
1:100的图形直接以“标注100”为当前标注样式进行标注。
1:40的图形先放大100/40=2.5倍后，再以“标注40”为当前标注样式进行标注。
设1:40的图形中某线段按1:1绘制后长度测量真实值为L，放大2.5倍后其测量真实值变为2.5L，尺寸标注值为2.5L乘以“比例因子”0.4，结果为2.5L ×0.4=L。
即标注的长度数值满足了要求，但经过这一放、一缩的操作，相关尺寸标注的文字字高、箭头大小等符合了1:100的图纸打印要求。
AutoCAD图纸打印攻略AutoCAD是应用比较广泛的绘图软件，对广大用户而言，最终的打印出图是必经之路。
本文向读者介绍如何在AutoCAD中进行图纸打印，并和大家探讨如何进行打印设置并正确出图。
说明：本文只针对常用的打印选项（不含绘图仪），并尽量补充介绍一些术语，希望能帮助大家快捷正确的进行设置和打印。
工程制图、cad练习题
《工程制图》课程练习题P2-1.在指定位置处，照样画出各种图线。
P3-1按小图上所注尺寸，在指定位置采用1：1的比例作图（1）斜度（2）锥度P5-2徒手画出下列图形，比例为1：1，不标注尺寸P6-2已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。
在点A的左方20mm；3.点C在H面内。
P7-1判断下列直线对投影面的相对位置，并填写名称P7-2依据下列条件作出各直线的三面投影。
1.正平线AB 长20mm ，距V 面15mm ，o30=α，且点B 在点A 的右下方； 2.铅垂线CD 长20mm,，距W 面15mm ，点D 在点C 上方。
P7-3在AB 上取一点E ，使AE=10mm ，完成E 点的三面投影。
P8-21.如图，求出线段AB 的实长和对V 面的倾角β；2.已知直线CD 对H 面的倾角o30=α，求其正面投影。
P8-3判断平面与投影面的相对位置，并填写名称。
P9-2完成下列平面图形的两面投影：1.等边三角形ABC为水平面；2.正方形DEFG为正垂面。
P9-3补全平面图形ABCDE的两面投影。
P9-4在平面ABC内取一点K，使K点距H面15mm，距V面20mm。
P10-2过C点作直线AB的平行线CD，长度为20mm。
P10-3已知AB与CD相交，点B在H面内，点D距V面10mm，作出两直线的投影。
P11-2作两交叉直线AB与CD的公垂线EF，分别交AB、CD于点E、F，并标明ABCD间的真实距离。
P11-3作出以AC为底的等腰三角形ABC的水平投影。
P12-1作一正平线MN与AB、CD、EF三直线均相交。
P12-2已知AB为正平线，点C在H面内，作出等边三角形ABC的两面投影。
P13-1判断下列线与面的相对位置（相交、平行、垂直）P13-3求直线MN与平面ABC的交点K，并判断可见性。
P14-11.过点M作一平面平行于平面DEF；2.过点K作正平线平行于平面ABC。
PROE零件装配体工程图转CAD工程图比例1：1的方法
PROE转CAD的1：1方法当你搞好一个3D图，想把图形转入工程图。
首先新建“绘图”后，进入绘图对话框。
建议第一步先在屏幕任一处点右键（约按住1-2秒），就会出现，然后点“属性”，就会看到这个。
然后点“绘图选项”，就会看到以下框再点选当你点了这个后，会留意到下面自动出现成然后把“选项”中改成“drawing_units”（其实只要把“awing_”面的删去，按一个“u”，就会自动出现“units”），之后重点就是要把“值（V）”中的“inch*”改成“mm”然后点，再点，再点“完成/返回”就这样，你所标注的尺寸在CAD里就不会是英寸的了。
但还要注意比例的大小。
在PROE绘图区左下角有个，第一个蓝色的，就是图形比例。
当你加入一个图形后，，比例会自动变小。
这个时候你可以调比例大小（双基就可以调了）。
就例如我调到0.2，当转入CAD后，就要在尺寸比例中设为“5”，因为你在PROE中已经是缩小到了0.2。
换而言之，当比例调到2，CAD里的就要缩小0.5。
（也就是图纸画出的尺寸与零件实际尺寸的比值）具体来说比如现在比例为2 proe工程图中一圆半径为9 cad中标注则为18其实如果一个原图好大，本人建议先在PROE里的比例设为“1”（当然是在把工程图出好了之后），再适当地调下放大后图形的位置，再转入CAD里。
因为这样可以自己根据CAD图框的大小来设置图形合适的比例。
这样就可以更自由地缩放。
当，万一你在PROE里忘记把英寸inch改成毫米mm，但工程图也出好了，也已经转入了CAD。
那就用CAD打开出好的图，全选整个图后，用缩放命令（sc），输入25.4这个值。
因为英转毫的互换值是这个。
换成后，就OK啦。
附：每一个PROE图输入CAD后，最好先把图复制到一个新的任务框里再进行编辑。
这样就会方便自己设置任何东西。
关于mm与inch因为ProE 三维转二维默认是英寸的，1英寸=25.4毫米，如果比例刻度为1，尺寸已经缩小25.4倍了。
制图规范-CAD图纸规范要求
一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求,适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求:绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致.2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3。
注意事项：3.1插入图中的图块不要炸开，如需调整,在调整完毕后,应重新定义为图块；填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3。
3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。
3。
6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3。
8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1—1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4。
4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。
5。
填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6。
1图纸目录6.2设计说明6.3装饰专业:6.3。
1图纸命名：总平面图-————-ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图——-—-—-E详图--—-—--—D（包含剖面图、大样图)6。
3。
2图纸顺序：以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→（区域立面索引图)→立面图→详图。
AutoCAD中的比例的概念和使用技巧(一)
AutoCAD中的比例的概念和使用技巧(一)比例是AuoCAD中一个重要的概念。
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
[工作]怎么看一个CAD图比例是多少
![[工作]怎么看一个CAD图比例是多少](https://img.taocdn.com/s3/m/56101b5fe55c3b3567ec102de2bd960590c6d9c4.png)
00怎么看一个CAD图比例是多少！00我们正常画的图比例是1：1000，如果从外面弄来一个图，怎么看他的比例是多少！0脑里面要有类似的软件啦。
反正你点打印设置时，如果没有安装那样的软件电脑也会提醒你啦。
哎呀，我发现讲不清了。
以下是一个关于比例出图的帖子：以下是上面网址的内容，不好看就直接点上面的网址。
“关于出图比例1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。
我们需要解决的问题：1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。
（例如1：100的图上代表实际尺寸1000mm 的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。
一．画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二．图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
三．打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“！！！！图纸大小！！！！”很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大？又怎么知道图上的字多大？对不对？A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。
因为通过它可以知道其他图纸的尺寸，如果以后忘了，可以找一张A4纸用尺量一下。
