中联重科d2500塔吊说明书
中联重科塔吊说明书
T C5013B C2版TC5013B塔式起重机使用阐明书致顾客感谢您选购和使用我司旳塔式起重机！为了使您对旳使用与维护该设备，操作前敬请仔细阅读本使用阐明书，并妥善保管，以备查询。
本使用阐明书中标有“注意：”旳语句，波及到施工旳安全，敬请注意。
我司致力于产品旳不断完善，产品旳某些局部构造或个别参数更改时，恕不另行告知。
如有疑问，请与我司联系。
出厂日期：目录概述............................................................................ 0-1～0-7第一篇塔机旳安装第一章立塔.......................................................... 1.1-1～1.1-29第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机旳使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修.............................................. 2.4-1～2.4-3附页编制：符亮校对：刘毅审核：付英雄概述TC5013B塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计旳。
TC5013B塔机为水平起重臂、小车变幅、上回转自升多用途塔机。
该机旳特色有：1. 性能参数及技术指标国内领先，最大工作幅度50m，最大起升高度220m。
中联塔式起重机TCA说明书完整版
中联塔式起重机T C A说明书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】TC6020A C1版TC6020A塔式起重机使用说明书CHANGSHA ZOOMLION HEAVY INDUSTRY SCIENCE AND TECHNOLOGY DEVELOPMENT CO.,LTD.致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂日期：目概述第一篇塔机的安装第一章立塔.................................1～35第二章拆塔.................................1～4第二篇塔机的使用与维护第一章塔机安全操作规程..................... 1～3第二章机构及电气操作....................... 1～5第三章安全保护装置......................... 1～4第四章保养与维修........................... 1～5编制：校对：审核：概述TC6020A塔式起重机，是长沙中联重工科技发展股份有限公司按新标准JG/ T5037-93《塔式起重机分类》标准设计的新型塔式起重机。
TC6020A塔机为水平起重臂，小车变幅，上回转自升多用途塔机。
该机的特色有： 1.性能参数及技术指标国内领先，达国际先进水平，最大工作幅度60m，最大起升高度160m。
2.整机外型为国际流行式，非常美观，深受国内外用户的喜爱。
3. 工作方式多，适用范围广。
该机有基础固定，外墙附着等工作方式，适用各种不同的施工对象。
ZT5610Z 中联使用说明书(10米连体统型)
塔式起重机安装、使用与拆除说明书

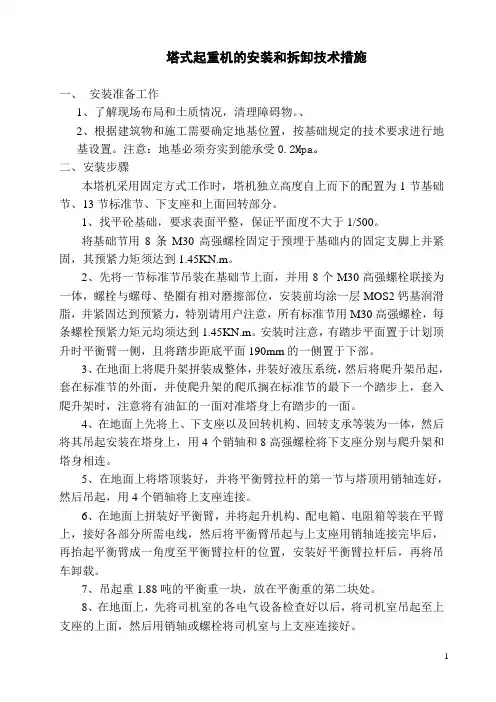

塔式起重机的安装和拆卸技术措施一、安装准备工作1、了解现场布局和土质情况，清理障碍物。
、2、根据建筑物和施工需要确定地基位置，按基础规定的技术要求进行地基设置。
注意：地基必须夯实到能承受0.2Mpa。
二、安装步骤本塔机采用固定方式工作时，塔机独立高度自上而下的配置为1节基础节、13节标准节、下支座和上面回转部分。
1、找平砼基础，要求表面平整，保证平面度不大于1/500。
将基础节用8条M30高强螺栓固定于预埋于基础内的固定支脚上并紧固，其预紧力矩须达到1.45KN.m。
2、先将一节标准节吊装在基础节上面，并用8个M30高强螺栓联接为一体，螺栓与螺母、垫圈有相对磨擦部位，安装前均涂一层MOS2钙基润滑脂，并紧固达到预紧力，特别请用户注意，所有标准节用M30高强螺栓，每条螺栓预紧力矩元均须达到1.45KN.m。
安装时注意，有踏步平面置于计划顶升时平衡臂一侧，且将踏步距底平面190mm的一侧置于下部。
3、在地面上将爬升架拼装成整体，并装好液压系统，然后将爬升架吊起，套在标准节的外面，并使爬升架的爬爪搁在标准节的最下一个踏步上，套入爬升架时，注意将有油缸的一面对准塔身上有踏步的一面。
4、在地面上先将上、下支座以及回转机构、回转支承等装为一体，然后将其吊起安装在塔身上，用4个销轴和8高强螺栓将下支座分别与爬升架和塔身相连。
5、在地面上将塔顶装好，并将平衡臂拉杆的第一节与塔顶用销轴连好，然后吊起，用4个销轴将上支座连接。
6、在地面上拼装好平衡臂，并将起升机构、配电箱、电阻箱等装在平臂上，接好各部分所需电线，然后将平衡臂吊起与上支座用销轴连接完毕后，再抬起平衡臂成一角度至平衡臂拉杆的位置，安装好平衡臂拉杆后，再将吊车卸载。
7、吊起重1.88吨的平衡重一块，放在平衡重的第二块处。
8、在地面上，先将司机室的各电气设备检查好以后，将司机室吊起至上支座的上面，然后用销轴或螺栓将司机室与上支座连接好。
9、起重臂与起重臂拉杆的安装（1）、起重臂和拉杆节的配置次序不得混乱。
塔吊说明书、混凝土罐车尺寸及质量、自卸汽车尺寸
塔吊中联重科：锤头塔式起重机、平头塔式起重机、动臂塔式起重机、超大型塔式起重机。
1、锤头塔式起重机：①.TC5010-4产品特点• TCT5010-4性能参数：性能参数及技术指标国内领先，达到当今国际先进水平a、最大臂长50m；臂长组合每5米递减，最小臂长20米；b、最大起重量4t；c、臂尖最大吊重量1.0t；d、最大起重力矩70t.m；e、塔身采用1.3m×1.3m×2.8m的整体标准节；f、最大独立高度为32m，最大附着高度140m；g、起升机构：QS470，功率15 kW，容绳量280m；h、回转机构：HR37.100，功率3.7 kW；i、变幅机构：BE24，功率2.4 kW；j、塔机型式：支腿固定式、底架固定式、行走式；• 电气控制系统采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品牌，如法国施耐得公司的接触器和断路器，美国艾默生的可编程控制器PLC• 技术亮点a、该机为平头塔，安装拆卸均较塔头式方便；由于无塔顶，抗干扰性好于塔头式塔机；b、司机室宽敞、舒适、视野开阔；c、开口爬升架，能多机共用一个爬升架，节省成本；下引进效率高，安全感好；d、如客户需要（如冷却塔等项目），可实现空中自拆臂功能。
规格配置②.TC5613-6F产品特点• TC5613-6F性能参数：性能参数及技术指标国内领先，达到当今国际先进水平a、最大臂长56m；臂长组合每6米递减，最小臂长38米；b、最大起重量6t；c、臂尖最大吊重量1.3t；d、最大起重力矩102.6t.m；e、塔身采用1.6m×1.6m×3m的整体标准节；f、最大独立高度为39m，最大附着高度219m；g、起升机构：QS680D，功率24 kW，容绳量440m；h、回转机构：HPW40B.100，功率2×4 kW；i、变幅机构：BE33E，功率3.3 kW；j、塔机型式：支腿固定式、螺栓固定式、底架固定式、行走式、内爬式；•电气控制系统采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品牌，如法国施耐得公司的接触器和断路器，美国艾默生的可编程控制器PLC•技术亮点a、性能参数及技术指标国内领先，整机外形为国际流行式，非常美观，深受国内外用户的喜爱；b、该机有地下浇基础固定式，底架固定独立式，外墙附着内爬式、轨道行走式等多种工作方式，适用各种不同的施工对象；c、起升机构工作速度高，调速性能好，工作平稳可靠；中联独特的变频无级调速回转机构，采用具有自主知识产权的回转涡流控制器，配合变频调速，起制动极其平稳，就位迅速准确，在国内外首屈一指；d、电气控制系统采用专业厂家引进国外先进技术生产的电气元件，寿命比国产元件长3～4倍，故障少，维修简单；e、配置各种安全装置，确保塔机工作可靠。
中联TC7530-16H-塔吊使用说明书
使用说明书产品名称：塔式起重机型号： TC7530-16H序列号：说明:本说明书的主要目的是帮助您如何安全地操作和使用塔机，同时对主要部件系统工作的原理作了相关的介绍和说明，包括必要的配件清单。
本说明书包括：——安全工作条件、储存和非工作状态下的要求。
——运输。
——安装和拆卸。
只有通过严格的培训，并取得相关资职的人员才能操作该塔机；必须严格执行有关的操作说明、相关的法规和指令（如突发事件的预防等）；忽视有关的说明可能导致事故和伤害！要特别注意安装在塔机上的所有安全装置，确保所有的安全装置处于良好的工作状态；当塔机出现故障或已经不能保证可靠的使用时，不应操作使用该塔机；必须时刻记住：安全第一！当收到我公司的任何有关塔机的资料信息，如技术函件，请及时将这些信息插入到相关的章节之中。
目录1安全标识 (1)2技术参数 (4)2.1支腿固定式塔机外型简图 (4)2.2性能曲线 (5)2.3整机性能参数表 (8)2.4机构技术性能参数表 (9)3运输 (11)3.1运输注意事项 (11)3.2运输单元 (11)4.准备 (14)4.1各主要部件的重量和安装尺寸 (14)4.2基础 (15)4.2.1支腿固定式塔机基础图 (15)4.2.2支腿固定式塔机基础载荷 (17)4.2.3支腿固定式塔机基础计算 (28)4.2.4.安装预埋支腿 (29)4.2.5浇注混凝土 (30)4.2.6底架固定式塔机基础图 (30)4.2.7底架固定式塔机基础载荷 (33)4.2.8行走式塔机基础图 (43)4.2.9行走式塔机基础载荷 (43)4.2.10接地 (43)4.3平衡重 (43)4.3.1组成 (43)4.3.2平衡重 (44)5立塔和拆塔 (50)5.1注意事项 (50)5.2各安装部件的重量及起吊高度 (50)5.3塔机的总体布置 (52)5.3.1支腿固定独立式主要组件装配关系 (52)5.3.2附着式塔机 (53)5.4立塔 (55)5.4.1支腿固定式塔机立塔顺序 (55)5.4.2 安装基础节 (56)5.4.3安装塔身节 (58)5.4.4安装爬升架 (63)5.4.5安装回转总成 (64)5.4.6 安装回转塔身 (70)5.4.7安装塔顶总成 (72)5.4.8安装平衡臂总成 (74)5.4.9安装起重臂总成 (77)5.4.10安装剩余平衡重 (84)5.4.11 底架固定式塔机立塔顺序 (86)5.4.12穿绕起升绳 (89)5.4.13安装警示灯和风速仪 (91)5.4.14 接电源及试运转 (92)5.4.15 倍率切换系统 (92)5.4.16顶升 (95)5.5塔机的附着 (101)5.6拆塔 (105)5.6.1拆卸注意事项 (105)5.6.2拆塔的基本程序 (106)5.6.3拆卸塔身 (107)5.6.4拆卸警示灯和风速仪 (109)5.6.5拆卸吊钩和起升绳 (110)5.6.6拆下平衡重 (110)5.6.7拆卸起重臂总成 (110)5.6.8拆卸剩余一块平衡重 (110)5.6.9拆卸平衡臂总成 (110)5.6.10拆卸塔顶总成 (110)5.6.11拆卸回转总成 (110)5.6.12拆卸爬升架和标准节 (111)5.6.13拆卸压重和底架 (111)5.6.14 拆除行走机构 (111)5.6.15塔机拆散后的注意事项 (111)6操作与安全 (112)6.1操作指南 (112)6.1.1操作前的检查 (112)6.1.2 操作人员要求 (113)6.1.3操作注意事项 (113)6.1.4 非工作状态注意事项 (115)6.2调试试验 (116)6.2.1调试试验前的部件检查 (116)6.2.2安全装置调试 (116)6.2.3概论 (116)6.2.4载荷限制器 (117)6.2.5起重力矩限制器 (118)6.2.6起重量限制器 (126)6.3试验 (130)6.3.1概述 (130)6.3.2空载试验 (130)6.3.3负荷试验 (130)7司机室 (132)7.1司机室结构 (132)7.2显示仪 (133)7.2.1显示仪结构 (133)7.2.2显示仪接线 (133)7.3司机操作动作 (134)1安全标识禁止在塔机的工作半径内停留。
塔吊使用说明书
QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。
（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
塔吊使用方案（说明书）讲义
塔吊使用方案（说明书）讲义预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制塔吊使用方案（说明书）1、平面布置 22、塔吊选型 23、初定塔吊基础方案 24、计算书 2 4、1基础承载力验算 2 4、1、1荷载计算： 2 4、1、2工程地质情况及力学特征 34.2承台配筋 65、施工要求7 5、1.塔吊基础施工工艺流程7 5、2.施工要点7 5、2、1基础石方开挖：7 5、2、2砖胎膜：7 5、2、3钢筋加工、绑扎：7 5、2、4防雷接地及地脚螺栓：75、2、5混凝土浇筑养护：76、设计依据7 附图一：8#楼塔吊示意图、附图二：9#楼塔吊示意图、附图三：8#、9#楼塔吊平面图、附图四：8#楼基础图、附图五：9#楼基础图、附图六：8#楼塔吊与四周柱梁关系图、附图七：9#楼塔吊与四周柱梁关系图1、平面布置按照《××花园（三期）施工组织设计》所述，本工程设置2台塔式起重机，塔吊布置在拟建建筑物的8#楼A单元及B单元及9#楼之间，具体位置见塔吊平面图。
2、塔吊选型根据工程规模，塔吊选用QTZ63G型塔吊，工作半径为50M，最大起重重量为5T，选用1.6M标准节。
3、初定塔吊基础方案根据《××花园（三期）工程地质勘察报告》所述的工程地质情况，塔吊基础所处位置土石方较好，可以直接承受塔吊及基础产生的荷载，本工程拟直接在地基持力层设置塔吊承台，承台混凝土标号为C35,根据塔吊使用说明书承台基础为4000×4000×1800。
4、计算书4、1基础承载力验算4、1、1荷载计算：1、地基承受荷载标准值①塔吊吊钩高度H及塔身自重8#楼建筑总高度65m、9#楼建筑总高度78.9 m，取最大值为78.9 m,塔吊承台面标高约为-8.75m，基础高1800，塔吊标准节为2m，需标准节为1+40+1，按照塔吊使用说明书工作状态时：②塔吊自重40×0.4t+29t=45t③承台自重为：1.8×4×4×2.5=72t④活荷载：为最大起吊重量5t2、地基承受荷载设计值Rmax=（45+72）×1.2+5×1.4=147.4t=147.4KN4、1、2工程地质情况及力学特征根据工程地质报告9#楼塔吊位于勘探点ZK109\\123边，塔吊基础埋深1.8m，此处全为石灰岩。
全球最大水平臂上回转D5200塔式起重机
全球最大水平臂上回转D5200塔式起重机由中铁大桥局与中联重科联合研制的全球最大水平臂上回转D5200-240塔式起重机，经过型式试验完成主体研制工作，于2010年8月29日在中联重科灌溪工业园（湖南常德）胜利下线。
这台塔式起重机研制成功，标志着我国桥梁钢塔建设迈向了新的台阶，同时也填补了该类塔式起重机的世界空白。
在各类塔的施工中，传统的施工方法是化整为零，或进行现场制作。
施工周期长，质量、安全控制难度大。
主要是受制于施工设备。
D5200-240塔式起重机研制成功，将大大提高施工效率，也给“塔”的设计提供了新的思路，为塔的快速施工提供了基本条件，尤其是为钢塔的工厂化制造、现场整节段安装提供了必要的条件。
一、塔式起重机的选型随着我国经济建设不断深入，基础安装工程朝着大型、高效、安全方向发展。
桥梁、电厂、风电、化工和高层房屋等领域的建设，对大型塔式起重机的需求呈快速发展趋势。
中铁大桥局集团公司在安徽马鞍山承建的马鞍山长江大桥，其桥塔为多节段钢制结构。
桥塔由几十个节段组成，其中最重节段为210吨，安装高度200m。
经过多方面对施工方案的比选，确定采用塔式起重机进行安装，可保证工程建设的质量、安全顺利进行，同时也可满足业主提出的工期要求。
目前，上回转塔式起重机共有三种型式：平头式上回转、动臂式上回转、水平臂上回转。
我们所需求的塔式起重机主要是为了完成架设桥梁钢塔施工。
上回转水平臂塔式起重机具有效率高、重量轻，其综合经济指标满足桥梁施工要求。
因此，新研制的塔式起重机的型式确定为水平臂上回转方案。
二、确定制造公司通过实地考察与频繁的技术交流，我们对中联重科有了深入的了解。
中联重科有多座从事起重机设计、制造工业园：如塔式起重机、汽车起重机、履带吊起重机和重型起重机钢结构制造等基地；有多支专业起重机设计团队；有一支从事机械研究的研究院。
中铁大桥局在我国仍至世界桥梁行业具领先地位，中联重科是我国机械行业的领军企业。
中联塔机使用说明书
中联塔机使用说明书中联塔机遵循的主要标准；GB5144-94塔式起重机安全规程；GB/T13752-92塔式起重机设计规范；GB/T9462-1999塔式起重机技术条件；GB/T5031-94塔式起重机性能试验；GB/T17806-1999塔式起重机可靠性试验；GB/T17807-1999塔式起重机结构试验方；JG/T5037-93塔式起重机分类；3、中联塔机特点综述；中2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。
中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、56 13、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、T CT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。
1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。
中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。
中联塔机的技术特点：独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。
以上三项是一般塔机生产厂家无法提供的技术服务，这是中联的技术优势。
中联塔机使用说明书
中联塔机使用说明书(共6页) -本页仅作为预览文档封面，使用时请删除本页-中联塔机使用说明书中联塔机遵循的主要标准；GB5144-94塔式起重机安全规程；GB/T13752-9 2塔式起重机设计规范；GB/T9462-1999塔式起重机技术条件；GB/T5031-94塔式起重机性能试验；GB/T17806-1999塔式起重机可靠性试验；GB/T17807-1999塔式起重机结构试验方；JG/T5037-93塔式起重机分类；3、中联塔机特点综述；中2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。
中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、56 13、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、TCT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。
1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。
中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。
中联塔机的技术特点：独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。
中联重科塔吊B说明书C
中联重科塔吊B说明书CT C5013B C2版TC5013B塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂日期：概述.............................................................. .............. 0-1～0-7第一篇塔机的安装第一章立塔.......................................................... ～第二章拆塔.......................................................... ～第二篇塔机的使用与维护第一章塔机安全操作规程.................................... ～第二章机构及电气操作........................................ ～第三章安全保护装置.......................................... ～第四章保养与维修.............................................. ～附页编制：符亮校对：刘毅审核：付英雄概述TC5013B塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。
TC5013B塔机为水平起重臂、小车变幅、上回转自升多用途塔机。
该机的特色有：1. 性能参数及技术指标国内领先，最大工作幅度50m，最大起升高度220m。
2.该机有地下浇基础固定式，底架固定独立式,外墙附着等工作方式，适用各种不同的施工对象。
塔吊说明书
5010塔吊说明书前言1、首先感谢您购买本公司的塔式起重机，为了帮助您了解塔机安装的性能，安全、快速地安装和正确地使用，以保证工程的顺利完成，请您仔细地阅读本说明书，并按规定的方法操作。
2、塔机第一次安装时，我公司派一名技术人员指导安装，您一定要聘请当地有安装资质的安装队伍安装，并拿我公司提供的资料向当地有关管理部门报检，我公司资料中有一回执单，请您认真填写并提出宝贵意见。
第一次和以后安装时，禁止夜间施工3、本说明书主要阐述最常用的安装形式，凡属下面情况之一者，应及时与我公司联系。
a.塔机基础不能按本说明书规定形式处理；b.塔机安装位置过于狭窄，以至于在拆塔机时，部件与建筑物发生干涉；c.塔机的起升高度超过说明书规定。
4、本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
5、建议使用单位应为塔机建立设备档案，档案应包括以下内容：a.每次使用时间及安装地点；b.日常使用保养、维修、变更、检查和试验记录；c.设备故障记录；d.设备存在的问题和评价。
6、客户自选配置（需加价）：a.驾驶室的冷、暖空调；b.风速仪；c.无线对讲机；7、三包条件：本公司不承担由以下原因造成的损坏、断裂和事故的任何法律责任： a.塔机零、部件（包括备件、配件）不是由本公司提供的；b.塔机的更换式修理不是由具备修理塔机条件和级别证书的修造单位进行的；c.安装使用、拆卸和维修没有严格遵照使用说明书；及有关法律规定使用的；d.违反了法律制定的安全规则；e.因不可抗拒原因造成的（如：地震、台风、洪水、战争等）；8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。
特别提示：在任一安全机构失灵的状态下，严禁使用！！！安全操作规程1、司机应具备的条件：（1）司机应年满18周岁，具初中以上文化程度；（2）不得患有色盲、听觉障碍等病症，视力不得低于1.0；（3）不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作的生理缺陷等；（4）司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术的培训，考核合格后，持证上岗，严禁无证独立操作。
塔机使用说明书
目录一、概述 (1)二、起重机技术性能 (1)2.1 起重特性 (1)2.2 起重特性曲线 (2)2.3 技术性能参数 (3)2.4 供电参数 (3)三、起重机构造简述 (4)3.1 总体布置 (4)3.2 金属结构部分 (4)3.3 工作机构 (5)3.4 液压顶升装置 (6)3.5 安全保护装置 (6)3.6 电气控制与操纵系统 (8)四、起重机的使用 (10)五、起重机的安装与拆卸 (12)5.1 装拆要求及注意事项 (12)5.2 安装程序 (12)5.3 液压顶升加节的方法与程序 (13)5.4 塔机的拆卸要求与顺序 (14)5.5 安全保护装置的调整方法 (14)六、起重机的维护与保养 (15)1 日常保养 (15)2 定期保养 (16)3 定期检修 (16)4 液压系统的维护保养 (17)附表1 (18)附表2 (19)附表3、附表4 (20)图１、塔机附着示意简图 (21)图２、提升架 (22)图３、附着装置 (22)图４、建筑物上的双耳连接的撑杆耳环尺寸 (22)图５、混凝土基础 (23)图６、附着点载荷示意图 (20)图７、安装底架十字梁 (24)图８、安装底架基础节 (24)图９、吊装标准节 (24)图10、吊装提升架 (24)图11、吊装回转支座 (24)图12、安装场地平面图 (25)图13、起吊回转框架 (25)图14、起吊塔顶 (25)图15、吊装平衡臂 (26)图16、吊装起重臂 (26)图17、牵引钢丝绳穿绕示意图 (26)图18、起升钢丝绳穿绕示意图 (26)图19、顶升加节程序 (27)图20、电器原理图 (28)图22、起重臂拉杆安装尺寸示意图 (33)图23、平衡臂拉杆安装尺寸示意图 (34)QTZ31.5自升式塔式起重机使用说明书一、概述QTZ31.5塔式起重机是建设部长沙机械研究院和我厂共同设计的一种新型起重机械，本机为水平臂架、小车变幅、上回转自升式塔机。
塔吊使用说明书
QTZ80 塔吊使用说明书，6010 塔吊，自升塔式起重机一、概述QTZ80 （6010 ）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60 米（也可组装成56 米、50米或44 米），额定最大起重为6 吨，额定起重力矩80吨•米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45 米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160 米。
（独立高度45 米，附着高度160 米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
中联重科TC 塔吊说明书
TC5610C2版TC5610 VERSION C2QTZ63(TC5610)塔式起重机QTZ63(TC5610) Tower Crane使用说明书 Operating InstructionsChangsha Zoomlion Heavy Industry Science and Technology Development Co.Ltd致用户 CUSTOMERS:感谢您选购和使用本公司的塔式起重机！Thanks for your purchase and being one of the users of Zoomlion Tower Crane!为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
Go through the instructions for correct operation and maintenance, and always keep at hand for consultation.本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
Pay attention to the sentences marked with “Warning, Notice or Precautions” in this publication, which involves safety of construction.本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
Zoomlion has been devoting every effort to the perfect of her products. Therefore they are changed without notice. If you have any questions, please don't hesitate to contact Zoomlion for further consultation.出厂编号：Manufacturer's No.出厂日期：Shipped Date目 录Contents概述Preface................................................................. 0-1～0-9第一篇塔机的安装Part I Erection of Tower Crane第一章立塔Erection................................................ 1.1-1～1.1-43 第二章拆塔Dismantling........................................... 1.2-1～1.2-6 第二篇塔机的使用与维护Part II Operation and Maintenance 第一章塔机安全操作规程Safety Operation of the Tower Crane.................................. 2.1-1～2.1-6 第二章机构及电气操作Operation of Mechanisms & Electrical Equipment................ 2.2-1～2.2-8 第三章安全保护装置Safety Protection Device.................................................... 2.3-1～2.3-9 第四章保养与维修Maintenance.................................................................... 2.4-1～2.4-8附录一Appendix .. (1)编制Editor：陈佳伟校对 Proofreader：涂幼新审核 Ratifier：付英雄概 述 PrefaceTC5610塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。
中联TC7530-16H-塔吊使用说明书
使用说明书产品名称：塔式起重机型号： TC7530-16H序列号：说明:本说明书的主要目的是帮助您如何安全地操作和使用塔机，同时对主要部件系统工作的原理作了相关的介绍和说明，包括必要的配件清单。
本说明书包括：——安全工作条件、储存和非工作状态下的要求。
——运输。
——安装和拆卸。
只有通过严格的培训，并取得相关资职的人员才能操作该塔机；必须严格执行有关的操作说明、相关的法规和指令（如突发事件的预防等）；忽视有关的说明可能导致事故和伤害！要特别注意安装在塔机上的所有安全装置，确保所有的安全装置处于良好的工作状态；当塔机出现故障或已经不能保证可靠的使用时，不应操作使用该塔机；必须时刻记住：安全第一！当收到我公司的任何有关塔机的资料信息，如技术函件，请及时将这些信息插入到相关的章节之中。
目录1安全标识 (1)2技术参数 (4)2.1支腿固定式塔机外型简图 (4)2.2性能曲线 (5)2.3整机性能参数表 (8)2.4机构技术性能参数表 (9)3运输 (11)3.1运输注意事项 (11)3.2运输单元 (11)4.准备 (14)4.1各主要部件的重量和安装尺寸 (14)4.2基础 (15)4.2.1支腿固定式塔机基础图 (15)4.2.2支腿固定式塔机基础载荷 (17)4.2.3支腿固定式塔机基础计算 (28)4.2.4.安装预埋支腿 (29)4.2.5浇注混凝土 (30)4.2.6底架固定式塔机基础图 (30)4.2.7底架固定式塔机基础载荷 (33)4.2.8行走式塔机基础图 (43)4.2.9行走式塔机基础载荷 (43)4.2.10接地 (43)4.3平衡重 (43)4.3.1组成 (43)4.3.2平衡重 (44)5立塔和拆塔 (50)5.1注意事项 (50)5.2各安装部件的重量及起吊高度 (50)5.3塔机的总体布置 (52)5.3.1支腿固定独立式主要组件装配关系 (52)5.3.2附着式塔机 (53)5.4立塔 (55)5.4.1支腿固定式塔机立塔顺序 (55)5.4.2 安装基础节 (56)5.4.3安装塔身节 (58)5.4.4安装爬升架 (63)5.4.5安装回转总成 (64)5.4.6 安装回转塔身 (70)5.4.7安装塔顶总成 (72)5.4.8安装平衡臂总成 (74)5.4.9安装起重臂总成 (77)5.4.10安装剩余平衡重 (84)5.4.11 底架固定式塔机立塔顺序 (86)5.4.12穿绕起升绳 (89)5.4.13安装警示灯和风速仪 (91)5.4.14 接电源及试运转 (92)5.4.15 倍率切换系统 (92)5.4.16顶升 (95)5.5塔机的附着 (101)5.6拆塔 (105)5.6.1拆卸注意事项 (105)5.6.2拆塔的基本程序 (106)5.6.3拆卸塔身 (107)5.6.4拆卸警示灯和风速仪 (109)5.6.5拆卸吊钩和起升绳 (110)5.6.6拆下平衡重 (110)5.6.7拆卸起重臂总成 (110)5.6.8拆卸剩余一块平衡重 (110)5.6.9拆卸平衡臂总成 (110)5.6.10拆卸塔顶总成 (110)5.6.11拆卸回转总成 (110)5.6.12拆卸爬升架和标准节 (111)5.6.13拆卸压重和底架 (111)5.6.14 拆除行走机构 (111)5.6.15塔机拆散后的注意事项 (111)6操作与安全 (112)6.1操作指南 (112)6.1.1操作前的检查 (112)6.1.2 操作人员要求 (113)6.1.3操作注意事项 (113)6.1.4 非工作状态注意事项 (115)6.2调试试验 (116)6.2.1调试试验前的部件检查 (116)6.2.2安全装置调试 (116)6.2.3概论 (116)6.2.4载荷限制器 (117)6.2.5起重力矩限制器 (118)6.2.6起重量限制器 (126)6.3试验 (130)6.3.1概述 (130)6.3.2空载试验 (130)6.3.3负荷试验 (130)7司机室 (132)7.1司机室结构 (132)7.2显示仪 (133)7.2.1显示仪结构 (133)7.2.2显示仪接线 (133)7.3司机操作动作 (134)1安全标识禁止在塔机的工作半径内停留。
