中联重科TC7013-10E说明书

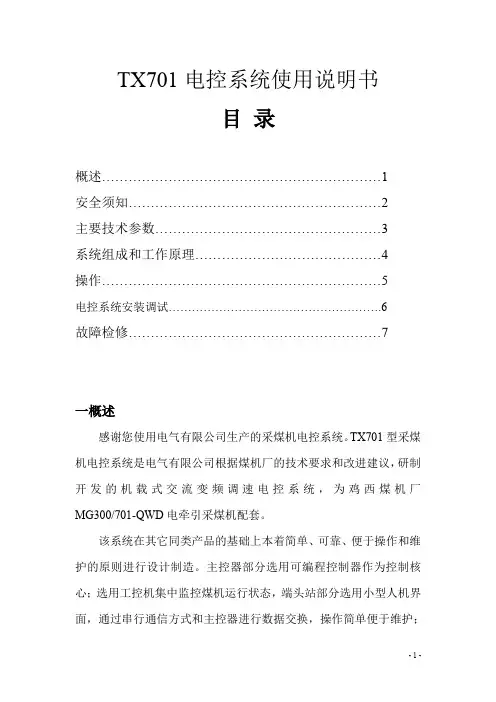

701采煤机电控系统说明书(无变频器通讯)
TX701电控系统使用说明书目录概述 (1)安全须知 (2)主要技术参数 (3)系统组成和工作原理 (4)操作 (5)电控系统安装调试 (6)故障检修 (7)一概述感谢您使用电气有限公司生产的采煤机电控系统。
TX701型采煤机电控系统是电气有限公司根据煤机厂的技术要求和改进建议，研制开发的机载式交流变频调速电控系统，为鸡西煤机厂MG300/701-QWD电牵引采煤机配套。
该系统在其它同类产品的基础上本着简单、可靠、便于操作和维护的原则进行设计制造。
主控器部分选用可编程控制器作为控制核心；选用工控机集中监控煤机运行状态，端头站部分选用小型人机界面，通过串行通信方式和主控器进行数据交换，操作简单便于维护；配备无线遥控系统，操作安全便捷；变频器采用进口机芯。
系统整体性能稳定可靠，适用于震动，高温，潮湿和强电磁干扰的矿山作业环境。
二安全须知1、未经培训的人员不得操作和维修本系统，以免引起人身事故和设备损坏。
2、操作人员应认真阅读本说明书，并按照煤矿安全规程规定进行设备的开机前检查，机器开、停及各功能操作。
维修人员在检修设备时也须按照煤矿安全规程规定进行检修。
3、本系统有高压线路和微电子数字线路，并在有瓦斯、粉尘爆炸危险的环境下工作，因此必须在断电5分钟后，方可开启箱体盖板进行检修操作。
4、本系统的配件更换须使用电气公司提供的配件，以免引起安全事故和导致经济损失。
5、为保证系统安全运行，非专业技术人员不得擅自改变系统设定参数。
6、本系统在包装、运输和存储过程中，应做到防尘、防潮、防倒、防碰撞。
7、本产品存储条件为0~35℃，湿度为<95%，不得露天存放，设备投入使用前应进行空载试运行。
8、在十分钟内启停车次数不能超过5次。
三、主要技术参数1、海拔高度低于2000米；2、工作温度：-10~+65℃。
3、+25℃时，周围空气相对湿度不大于97%；4、无足以腐蚀金属和破坏绝缘气体的场所；5、采煤机供电电压（）：3300 V（或1140）V6、变频器：适配电机功率：45KW×2输入电压：380 V （-15%～+10%）输出频率范围：0～50 Hz四：电控系统组成和工作原理MG300/701-QWD型采煤机装机功率701Kw，截割电机功率300K w×2,牵引电机功率45K w×2，泵电机功率11Kw，采煤机供电电压3300V，除牵引电机由变频器供电外，其余电机供电电压均为3300V。
中联7013电控系统说明书
编制: 胡宇智 校对: 张二玲 审定: 何首文修订日期：2009年3月中联重科版权所有DEJE10100EVPP-P 塔式起重机电控系统◆ 起升55/51.5KW 双速双滑环电机(江特) ◆回转RCV 调压调速 ◆ 变幅变频调速◆ 行走变频调速(选购)◆塔机三大机构及布料杆全部采用PLC 控制长沙中联重工科技发展股份有限公司Changsha Zoomlion Heavy Industry Science & Technology Development Co. Ltd.使用说明书目录前言................................................................................ 第一篇 电控系统的使用方法. (1)第一章 系统提示与报警信号 (1)第二章 电控系统的操作 (3)第二篇 常见故障及对策 (8)附录1 (11)附录2 (12)附录3 (13)前言感谢您选购中联牌塔式起重机，为了您正确使用和保养，敬请您使用前务必详细阅读本使用说明书。
本说明书中标有“警告”、“注意”的语句，涉及人身和设备的安全，敬请特别留意。
本公司致力于产品的不断完善和推陈出新，您所购塔式起重机电气系统的局部结构或个别参数可能与本说明书不符，恕不另行通知。
如有疑问，请与本公司联系。
本公司地址：长沙市9号信箱电话：0731-********传真：0731-********第一篇电控系统的使用方法第一章 系统提示与报警信号驾驶员在使用联动台手柄操作时，每次换档时都会听到一声“嘀”的提示声（回转为无极调速除外，换挡时无提示音）。
驾驶员在操作本电控系统时应熟悉系统提供的以下各种报警信号:1、超力矩信号:当起重力矩超过最大允许值时电控系统会作如下反应:●回转小车箱上的红色“超力矩”报警灯闪烁。
●回转小车箱内的蜂鸣器发出连续的“嘀嘀嘀嘀”四声报警声。
●主钩的上升运动被禁止。
大型机械设备常用技术参数
2×2200
外笼重量kg
/
/
/
1480
1480
对重重量kg
0
0
0
2×1200
0
标准节重量kg
管壁厚度δ4.5
148
150
150
/
/
管壁厚度δ6
/
170
170
/
/
管壁厚度δ8
/
/
/
190
190
管壁厚度δ10
/
/
/
/
3、电梯基础
1)常用基础尺寸
厂家
吊笼规格
L
A
B
Байду номын сангаас广州特威
3200×1500
2900~3600
4、电缆滑车及底座………………………………………………… 72
5、电梯附墙………………………………………………………… 73
三、物料提升机
1、整机样本…………………………………………………………75
2、提升机附墙………………………………………………………76
3、提升机基础………………………………………………………77
4、技术参数…………………………………………………………78
一、塔式起重机
1.永茂建机系列
1、永茂建机STT139
整机样本
起重性能
塔身反力
传动机构
2、永茂建机STT153
整机样本
起重性能
塔身反力
传动机构
3、永茂建机STT200
整机样本
起重性能
塔机反力
传动机构
4、永茂建机STT293
整机样本
起重性能
塔吊说明书
2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。
中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、5613、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、TCT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。
1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。
中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。
中联塔机的技术特点：3.1独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。
以上三项是一般塔机生产厂家无法提供的技术服务，这是中联的技术优势。
3.2强有力的设计采用精确的ADAMS运动分析和I—DEAS有限元分析计算，使塔机每一部位处于合理的受力状态，且具有良好的强度、刚度和抗疲劳性。
在设计过程中，专家对塔机的总体方案及关键部件进行严格把关，专家评审委员会对塔机的总体方案和每一部件进行认真讨论和审定。
中联的弹性设计体系，能在最短的时间内为客户设计并制造出特殊工程所需的特型塔机。
中联重科TC7013-10E说明书
TC7013-10E B2 版QTZ160(TC7013-10E)塔式起重机（标准版）使用说明书致用户感您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂编号.：出厂日期：本说明书适用与支腿固定式和底架固定式塔机，行走式需补配《塔式起重机行走部分使用说明书》，爬式则有专门版本说明书。
本公司致力于塔机的不断完善，满足用户的各种需求，随机文件变化频繁。
该编号的随机文件与该编号的主机一一对应，切忌混用！即使是同型号塔机，也不保证适用！目录概述 (1)第一篇塔机的安装第一章立塔 (12)第二章拆塔 (52)第二篇塔机的使用与维护第一章塔机安全操作规程 (57)第二章机构及电气操作 (61)第三章安全保护装置 (68)第四章保养与维修 (74)编制：毅校对：旭国审核：昌明概述TC7013-10E 塔式起重机，是中联重科股份按新标准GB/ T5031-2008《塔式起重机》标准设计的新型塔式起重机。
TC7013-10E 塔机为水平起重臂，小车变幅，上回转自升多用途塔机。
该机的特色有：1.性能参数及技术指标国领先，达国际先进水平，最大工作幅度70m，最大起升高度200m。
2.整机外型为国际流行式，非常美观，深受国外用户的喜爱。
3.工作方式多，适用围广。
该机有支腿固定，底架固定，外墙附着及行走等工作方式，适用各种不同的施工对象。
支腿固定独立式起升高度为60m，底架固定式起升高度为60.5m，行走式起升高度为61.5m，附着式是在独立式的基础上，增加标准节L68A1 和附着装置即可实现，起升高度可达200m。
该机还有爬式、底架压重固定式和轨道行走式，用户需要请订货时说明。
4.变幅机构采用当今国际上最先进的变频无级调速方案，工作速度高，调速性能好，工作更加平稳可靠。
品牌塔吊及荷载表介绍--2.中联重科
品牌塔机及主要型号技术参数介绍中联重科一、公司简介中联重科秉承“至诚无息博厚悠远”的企业文化理念，内源式发展与外延式发展并重，先后收购了英国保路捷、湖南机床厂、浦沅集团、中标公司、陕西新黄工、湖南车桥厂、华泰重工、意大利CIFA、常德信诚液压，2007年整体收购母公司建机院的经营性资产，实现了整体上市。
目前，生产经营基地分布于中国湖南、上海、陕西、广东以及意大利米兰等地，已形成中联科技园、麓谷工业园、泉塘工业园、麓谷环保产业园、常德灌溪工业园、望城工业园、益阳沅江工业园、上海工业园、陕西渭南工业园、意大利CIFA工业园等产业园区，总面积近300万平方米。
拥有国际一流的超大型钢结构厂房、现代化的加工设备和自动化生产线，拥有覆盖全球的完备销售网络和强大服务体系。
公司质量、环境和职业健康安全一体化管理体系获得德国莱茵ＴÜＶ认证，在国内建筑机械行业率先按照欧盟标准推行产品CE认证，并获得俄罗斯GOST认证、韩国安全认证。
中联重科2009年在全球工程机械行业排名第10位；在中国机械工业100强排名第六位。
上海、深圳上市公司综合绩效排名前列；进入“中国企业500强”，“中国机械工业50强”；连续多年被评为“最具成长性”企业、最具影响力企业、全国用户满意企业；被评为中国机械工业现代化管理进步示范企业；获得全国五一劳动奖状、中国自主创新能力十强、中国最具影响力品牌、中国最具国际竞争力品牌、中华慈善事业突出贡献奖、全国抗震救灾英雄集体等奖项和荣誉。
全球经济一体化的趋势下，中联重科以产品系列分类，形成混凝土机械、工程起重机械、城市环卫环保机械、建筑起重机械、路面施工养护机械、基础施工机械、土方机械、专用车辆、液压元器件、工程机械薄板覆盖件、消防设备、专用车桥等多个专业分、子公司，打造一个国际化工程机械产业集群，朝着年销售收入千亿目标进军！二、主要型号及荷载表1.动臂式塔吊型号2.平头式塔吊型号TCT7525-203.塔头式塔吊型号。
TC7030说明书A
1950
拉杆
185
平台
295
连接叉
325
起升机构70RCS40
2370
臂架
外形尺寸mm
重量kg
外形尺寸mm
重量kg
70M
15233
2#臂架总成
A
10350
2817
65M
14812
B
1300
60M
13652
C
1600
55M
13231
2#臂架
A
10350
1837
50M
12741
B
1300
45M
11583
74750
160007
2243
53758
80421
70337
184984
5587
53700
86802
1+2+1
15.7
76290
166753
2411
55470
83018
72107
184984
6125
53257
87245
1+3+1
18.7
78060
173004
2579
57371
85804
73877
184984
C
1600
40M
10425
双拉杆
980
1#臂架 总成
A
10300
3240
B
1450
C
1600
3#臂架总成
A
5350
1158
牵引机构
250
B
1300
1#臂架
A
10300
TCT7015-10E塔吊安拆施工作业指导书详解
TCT7015-10E塔吊安拆施工作业指导书1．目的用于指导宿州钱营孜2×350MW低热值煤发电工程，2#机主厂房施工TCT7015-10E塔吊安装、拆卸作业时按规定的方法，在安全的条件下进行；使管理人员和作业班组了解施工内容、作业流程、安装、拆卸标准以及安全施工等。
2.适用范围用于宿州钱营孜2×350MW低热值煤发电工程2#机主厂房施工TCT7015-10E塔吊安装、拆卸。
3. 编制依据中联重科股份有限公司提供的《TCT7015-10E塔式起重机使用说明书》；《塔式起重机操作使用规程》(JG/T100—1999)；《建筑地基基础工程施工质量验收规范》GB50202-2002；《电力建设安全操作规程》（DL5009.1-2014）（第1部分：火力发电）以及其他相关技术规范和标准。
4.作业项目概述本工程塔吊基础安装在除氧煤仓间C列扩建端。
根据现场地质报告及中联重科提供的使用说明书中对塔吊基础的选型，塔吊基础选用(7500mm×7500mm×1400mm)截面基础，满足承载力的要求，混凝土底座标号为C35。
5.作业准备5.1塔吊基础“隐蔽工程验收记录”已办理；起重机械进场已报验。
5.2测定基础预埋件的高度误差，以便准备垫铁。
5.3清点零部件规格及数量，检查工具、仪器。
5.4详细了解装拆场地的状况，及汽车进出的通道。
由班组长向吊车司机交代安装顺序及吊装主要大件的尺寸、重量、高度，共同商定汽车吊停放位置、臂杆长度及仰角等吊装主要技术参数。
5.5由塔吊安拆技术负责人组织安拆作业、吊装指挥、电工等相关人员进行安全技术交底，落实各项安全技术措施，进一步明确各专项人员的位置及职责，认真学习装拆顺序和相应的注意事项。
5.6根据塔身的要求，准备好待加的标准节，并将其顺着起臂方向排成一排。
5.7顶升加节作业人员按照职责分工进入各自岗位。
5.8检查液压系统工作是否正常，液压油压力应符合规定，活塞杆伸缩平稳，无卡塞现象。
3.3中联7015安装方案(1#机)
深业泰富广场（06地块）施工总承包工程塔式起重机QTZ160（TCT7015-10E）安装施工方案施工单位：中建四局第三建筑工程有限公司安装单位：深圳市兆鹏机电设备有限公司1.0编制依据《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）《塔式起重机混凝土基础工程技术规程》（JGJ-T187-2009)《塔式起重机安全规程》(GB5144-2006)《塔式起重机设计规范》(GB/T13752-1992)《危险性较大的分部分项工程安全管理办法》(建质[2009]87号)《建筑起重机械机械安全监督管理规定》(建设部令166号)《建筑机械使用安全技术规程》(JGJ33-2012)《起重机械吊具与索具安全规程》(LD48-93)《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工企业安全生产管理机构设置及专职安全生产管理人员的配备方法》（建质[2004]213号）混凝土结构工程施工质量验收规范GB50204-2015建筑地基处理技术规范JGJ79-2012钢结构设计规范GB50017-2003《建筑施工安全检查标准》JGJ59-2011机械设备安装工程施工及验收通用规范GB50231-2009《建筑安装工人安全技术操作规程》（国家建筑工程总局[80]建工劳字第24号）广东省关于《危险性较大的分部分项工程安全管理办法》的实施细则（粤建质[2011]13号）《QTZ160（TCT7015-10E）塔式起重机使用说明书》《项目相关附图、施工组织设计、地质勘察报告和基础施工方案》2.0工程概况1、工程名称：深业泰富广场（06地块）施工总承包工程。
2、工程地址：深圳市罗湖区笋岗街道梨园路与梅园路交汇处。
3、主要建设参与单位：建设单位：深业泰富物流集团股份有限公司；勘察单位：深圳市协鹏工程勘察有限公司；设计单位：深圳市建筑设计研究总院有限公司；施工单位：中建四局第三建筑工程有限公司；监理单位：深圳市英来建设监理有限公司；监督单位。
TC7030说明书A
11583
C
1600
40M
10425
双拉杆
980
1#臂架 总成
A
10300
3240
B
1450
C
1600
3#臂架总成
A
5350
1158
牵引机构
250
B
1300
1#臂架
A
10300
2450
C
1600
B
1450
3#臂架
A
5350
938
C
1600
B
1300
连接叉和拉杆
A
540
C
1600
B
拉杆
220
C
外形尺寸mm
81600
187016
2915
61739
91943
77417
184984
8623
51928
88574
1+6+1
83370
194779
3083
64207
95296
79187
184984
9362
51485
89017
1+7+1
85140
203045
3251
67241
99214
80957
184984
10102
塔机基础的地耐力应符合设计要求。
接地电阻不超过4Ω。
序号
名称
序号
名称
1
台车
15
起升机构
2
铰接支座
16
测力环
3
底架
17
平衡重
4
压重
7013塔式起重机说明书
第 10 页 共 92 页
塔式起重机 TC7013-10D
图 2 TC7013-10 D 塔式起重机底架固定式外形尺寸
第 11 页 共 92 页
塔式起重机 TC7013-10D 9.4.2 附着式整机外形尺寸（图 3）
图 3 TC7013-10 D 塔式起重机支腿固定附着式及附着架最经济配置示意图
8. 设计完全符合或优于有关国家标准。 由于该机具有以上特点，因而它适用于高层或超高层民用建筑、桥梁水利工程、大跨 度工业厂房以及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。
9. 起重机技术性能 9.1 起重特性表及起重特性曲线
70m 臂起重性能特性
幅度 (m) 两倍率
起重量(t) 四倍率
13
15 20 25 30 35 40 45 50 55
起重量(t)
两倍率 四倍率
10.00
5.00
4.61 3.92 3.39 2.97
8.68 6.70 5.40 4.48 3.79 3.26 2.84
50m 臂起重性能曲线
45m 臂起重性能特性
幅度 (m)
13 15 20 25 30 35 40 45
起重量(t)
两倍率 四倍率
10.00
5.00
4.88 4.16 3.60
2. 整机外型为国际流行式，非常美观，深受国内外用户的喜爱。
3. 工作方式多，适用范围广。该机有支腿固定，底架固定，外墙附着及行走等工作方 式，适用各种不同的施工对象。支腿固定独立式及底架固定独立式的起升高度为 60m，附 着式是在独立式的基础上，增加标准节 L68B1 和附着装置即可实现，起升高度可达 200m。
中联重科塔吊B说明书C
中联重科塔吊B说明书CT C5013B C2版TC5013B塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂日期：概述.............................................................. .............. 0-1～0-7第一篇塔机的安装第一章立塔.......................................................... ～第二章拆塔.......................................................... ～第二篇塔机的使用与维护第一章塔机安全操作规程.................................... ～第二章机构及电气操作........................................ ～第三章安全保护装置.......................................... ～第四章保养与维修.............................................. ～附页编制：符亮校对：刘毅审核：付英雄概述TC5013B塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。
TC5013B塔机为水平起重臂、小车变幅、上回转自升多用途塔机。
该机的特色有：1. 性能参数及技术指标国内领先，最大工作幅度50m，最大起升高度220m。
2.该机有地下浇基础固定式，底架固定独立式,外墙附着等工作方式，适用各种不同的施工对象。
TCT7015-10E说明书_NoRestriction
45m臂起重性能曲线
系列1 系列2
5
10
15
20
25
30
35
40
45 臂长(m)
第 5 页 共 79 页
塔式起重机 TCT7015-10E
使用说明书
40m 臂起重性能特性
幅度 (m) 起重量 两倍率
(t) 四倍率
最大起重性能 3.5~34.5 m, 5t 3.5~18.0 m, 10t
3.5～15.0 17.5 20.0 22.5 25.0 27.5 30.0 32.5 35.0 37.5 40.0
第一章 立塔 .........................................................................12 第二章 拆塔 .........................................................................56 第二篇 塔机的使用与维护 第一章 塔机安全操作规程...................................................... 62 第二章 机构及电气操作...........................................................66 第三章 安全保护装置............................................................. 77 第四章 保养与维修................................................................. 84
65m 臂起重性能特性
幅度 (m)
2018年中联重科5010塔吊说明书-精选word文档 (14页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科5010塔吊说明书篇一：各种型号的塔吊参数塔吊型号及参数收集QTZ40额定起重力矩400KN.m 最大起重量4t最大工作幅度42/46.8/50m 独立式高度29m 附着式高度120m起升速度7/40/60m/min 回转速度0.37/0.73r/min 变幅速度22/33m/min 顶升速度0.6 m/min 平衡重5 6.5 t 塔机自重23.5 26.16t 电源380V,50Hz 工作温度-20～+40℃ 功率：24.3kwQTZ63额定起重力矩630KN.m 最大起重量6t最大工作幅度 50 ｜ 45m 独立式高度40m 附着式高度140m 起升速度7/32/64m/min 回转速度0.4/0.6r/min 变幅速度20/40m/min 顶升速度0.4m/min 平衡重 12 ｜ 11t 塔机自重42.3t 电源380V,50Hz 工作温度-12～+40℃功率：39.6kwQTZ80公称起重力矩 800 KN.m 最大起重量 6t 8 t 工作幅度 56 m 独立式高度 45 m 附着式高度 180 m起升速度 7/32/64 0～40/80m/min 回转速度 0～0.6 r/min变幅速度 8/27/54 0～42(8/27/54)m/min 塔机自重（独立式） 61.95 t 平衡重 15.55 t工作环境温度 -20～+40℃功率：45.6 kwQTZ125公称起重力矩 1250 KN.m 最大起重量 8 t最大幅度处额定起重量 1.5 t 工作幅度 60 m 独立式高度 50 m 附着式高度163 m起升速度2倍率 100 2t m/min4倍率 504t m/min 回转速度 0～0.6 r/min 变幅速度 8.8/29.3/68.6 m/min 最大回转半径 62 m 尾部回转半径 17 m 结构自重（独立式） 48.8 t 平衡重14.5 t整机重（独立式） 63.3 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：52.6 kwQTZ160公称起重力矩 1600 KN.m 最大起重量 10 t最大幅度处额定起重量 2.1 t 工作幅度 60 m 独立式高度 59.5 m 附着式高度201 m起升速度2倍率 0～100 m/min 4倍率 0～50 m/min 回转速度 0～0.6 r/min 变幅速度 0～60 m/min 最大回转半径 65 m 尾部回转半径 17 m 结构自重（独立式） 75 t 平衡重 22 t整机重（独立式） 97 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：62.3 kwSC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。
塔机TC7013塔式起重机安装方案
1#塔机TC7013塔式起重机安装方案编制：审批：编制单位：（公章）日期：目录1 编制说明 (1)1.1 方案的适用范围 (1)1.2 方案中尺寸、高度、标高说明 (1)1.3 方案的意义和强制性 (1)2 工程概况 (1)2.1 施工现场、建筑、结构概况 (1)2.2 本工程使用塔机情况介绍 (2)3 编制依据 (3)3.1 主要法律、法规 (3)3.2 主要规范、规程 (3)3.3 塔机生产厂家资料 (3)3.4 施工项目部资料 (3)4 安装位置平面 (3)4.1 塔机安装位置平面图 (3)5 所选的塔式起重机型号及性能技术参数 (4)6 主要安装部件的重量和吊点位置 (4)6.1 主要设备统计表 (4)6.2 主要部件吊点位置 (5)7 施工人员配置 (5)7.1 组织机构及职责 (5)7.1.1 施工项目部组织机构 (5)7.2 施工人员职责分工 (5)7.3 作业人员的配置、资格 (6)8 吊索具和专用工具的配备 (7)8.1 作业工机具 (7)8.2 吊索具校核 (7)8.3 材料及设备 (8)8.4 安全工机具 (8)9.1 塔机基础的基本要求 (9)9.2 TC7013塔机基础参数 (9)10 电源的设置 (9)11 塔机安装辅助设备的型号、性能及布置位置 (10)11.1 施工中辅助起重设备型号及性能参数 (10)11.2 辅助起重设备的作业位置及作业时间、作业内容、吊次和衔接 (10)11.2.1 辅助起重设备的作业位置 (10)11.2.2 辅助起重设备的作业时间、作业内容、吊次和衔接 (10)12 塔机安装和安全质量要求 (11)12.1 塔机安装 (11)12.1.1 塔机安装工工艺流程 (11)12.1.2 塔机安装具体作业过程 (11)12.2 塔机调试 (15)12.3 塔机顶升 (15)12.3.1 顶升注意事项 (15)12.3.2 顶升过程 (15)12.4 塔机验收 (16)12.5 塔机安装安全要求 (16)12.5.1 塔机安装安全要求 (16)12.6 塔机安装质量要求 (18)12.6.1 质量目标 (18)12.6.2 质量保证措施及质量通病预防 (18)12.6.3 质量保证措施 (19)12.6.4 作业过程中控制点的设置 (20)13 重大危险源和安全技术措施 (20)14 应急预案 (23)14.1 机构与职责 (23)14.2 机施公司应急领导小组的组成 (24)14.4 应急通讯 (25)14.5 警戒与治安 (25)14.6 人群疏散与安置 (25)14.7 教育、训练 (25)14.8 应急响应 (25)14.9 应急电话 (26)14.10 最近救护医院及行车路线 (26)14.10.1 最近救护医院 (26)14.11 最近救护医院及行车路线 (26)14.11.1 最近救护医院 (26)15 附录 (26)15.1 附图 (26)15.1.1 塔机安装平面图及汽车吊站位图 (26)15.1.2 预埋节图 (26)15.1.3 基础图 (27)15.2 附表 (28)15.2.1 70t汽车吊起重性能参数 (28)1编制说明1.1方案的适用范围由中国建筑股份有限公司承建的通州区潞河医院门诊综合楼建设工程，在结构施工阶段，使用一台TC7013塔式起重机（以下简称塔机）用于建筑结构施工垂直运输。
C-7031 穿线机说明书
C-7031 穿线机说明书
1. 清理表面灰尘
2.接通AC220V电源，接通压缩空气，调节压缩空气调压阀，气压表的指示应随之变化，调节气压至”0.4Mpa~~0.6Mpa。
3.打开控制箱电源开关然后调节震盘旋钮至合适位置，(一般调至”1”檔)此时震盘指示灯亮。
4.打开传动电机开关，此时电机开关指示灯亮，调节传动电机调速器调至合适位置(一般为6.8)。
5.将出线开关扳至出线关外，将穿线针开关扳至"针退”外。
6.松开校线支板上的压紧螺丝，将漆包线箱入校线支板下方的两颗校线销钉之间，线头经毡片之间向上穿出，再转入按线支板上方的相互交错的校线销钉之间，然后放置好校线压板适当制紧压紧螺钉。
7.从校线支板引出的漆包线再经由校线支杆上方的校线销钉之间，穿过漆包线引导支板的引导槽，引导至漆包线导板。
8.打开控制键压轴，将漆包线线头拉直后穿入进线槽口中，按压着对应的漆包线控制键，使托线轮托起漆包线，漆包线将在转动着的上线轮的作用下穿过漆包线导板的狭槽，经由漆包线护管运行至行线导轨的缺口部位，解除对漆包线制键的按压，托线轮降下，上线动作自动停止，用镊子夹住线头，扯紧后按下”出线(剪)”按钮，剪去前端多余线头，将控制键压轴放下，并用压舌下定。
9.打开计算机，双击计算机显示器上显示的绕线机操作软件快捷方式
的标识符，即可打开绕线机应用程序档案。
10.从应用程序中的”线圈绕组类型中点击要用的类型。
11.点击”读文件”从出现的文件目录中选择要用的文件名称点击之。
12.点击”执行”应用程序进入待命状态。
13.将穿线针开关拨至”针进”处将“绕线模式钮子开关”打至”连续”机器开始工作。
