中联重科D1500-63塔机
QTZ63(TC5013B)塔式起重机塔式起重机基础方案
目录一.工程概况 (1)三.塔吊基础 (3)四、承台施工要求 (10)五、接地装置的埋设 (11)附件：塔吊位置平面图塔吊基础大样图施工总平面图一、工程慨况：本工程为中国南方电网超高压输电公司广州生产指挥中心，位于广州科学城中心区，环山岭以东，映日路以南，科学大道以北，编号为KXC-L1-1地块。
四周交通便利，地势依道路起坡，本项目规划总建筑面积99542㎡，地下室3层,地上3栋高层建筑。
其中生产办公大楼地面一层为首层，层数为10层，高度为40.6米,建筑面积约18000.㎡，地下室约38000㎡，一～二层高为4.20m,三～九层高为3.90m,十层高为5.0m,女儿墙高为4.80m。
1、结构：南方电网超高压广州生产指挥中心项目，本工程由三栋单体组成。
其中生产办公大楼工程为钢筋砼框架结构，抗震设防列度7度，天然基础；本项目工程标高±0.000相当于绝对标高39.30m，建筑结构设计使用年限为50年，本项目办公大楼采用框架—剪力墙结构，建筑结构的安全等级为二级，钢筋采用HPB235（Φ）、HRB400（Ⅲ）。
框架梁柱内纵筋d ≥16采用Ⅱ级直螺纹接头，d<16可搭接或焊接。
混凝土等级-0.5～16.15米部位柱、墙采用C45砼标号、梁板采用C35砼标号；16.15米以上部位柱、墙采用C40砼标号、梁板采用C35砼标号。
砌体工程施工质量控制等级为B级，外墙、楼梯、电梯井、卫生间墙为200厚，内墙及管道井墙为150厚。
2建筑：本项目建筑类别为一类建筑，防水等级为二级，防水层合理使用年限为十五年。
根据平面布局，本项目设电梯三部（其中二部为客梯、一部为货梯），二座公共楼梯。
门采用铝合金玻璃门，窗采用80系列断热铝合金推拉窗、使用中空镀膜甲级防火玻璃。
室内装饰：坡化砖楼地面用于二层电梯厅、各层楼梯间、走道、办公室及餐厅；花岗石楼面用于门厅、电梯厅；防滑地砖用于卫生间、厨房；上人屋面使用保温屋面（其它装饰详二次装饰设计）。
63塔吊新方案讲解
要技术参数；4.安装现场环境条件及塔机安装位置平面图、立面图；5.地基情况，基础详图；6.安装、顶升工艺（包含安装辅助设备的型号、性能及布置位置，吊索具和专用工具的配备，主要安装部件的重量，主要部件吊点位置在安装工艺中）；7.安全装置的调试；8.安装质量要求及自检验收；9.作业人员组织和职责；10.重大危险源和安全技术措施；一、编制依据：《QTZ63塔式起重机说明书》《塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010《起重机械安全规程》GB6067-85《起重机械用钢丝绳检查和报废实用规范》GB/T5972-2006《塔式起重机》GB/T5031-2008《塔式起重机安全规程》GB5144-2006《建筑施工安全检查标准》JGJ59-2011《塔式起重机设计规范》GB/T13752-1992施工现场《施工组织设计》二、工程概况：三、塔机的规格型号及主要技术参数：本工程根据工程概况和施工组织设计的要求，采用中联重科股份有限公司生产的QTZ 63 塔式起重机 1 台作为工程施工的垂直提升设备。
QTZ 63 塔式起重机的主要性能参数如下：机型：QTZ63额定起重力矩：630 kn.m最大起重量：4 t最大幅度起重量：0.8 t最大工程幅度：50 m最大钩下高度：29.3-138.5 m起升速度：65 /321.5/7 m/mim回转速度：0-0.6 r/min牵引小车速度：40/20 r/min总功率：21.1 kw整机重量：T平衡重：9.25 T四、安装现场环境条件及条件安装位置平面图、立面图：1、塔机位置的选择：基工程为新建项目，塔吊组合及安装场地远景花园环蓓苑11#住宅楼,周围无高压线；根据施工现场的实际情况，同时为了保证工程施工的需要，塔机安装在建筑物的面。
QTZ63-鲁CB-T00468塔机平面布置图QTZ63-鲁CB-T00468 塔机平面位置示意图五、地基情况，基础详图：1.基础：固定式塔式起重机的地基基础是保证塔机安全使用的必要条件，要求该基础分别按不同地质情况严格按照规定执行，对基础的基本要求如下：①基础的土质应坚固牢实；要求承载能力大于200KN/m2 ( 吨/平方米)。
63塔吊说明书
一、概述QTZ63塔式起重机是沈阳建机塔吊制造有限公司委托沈阳建筑大学研究开发的建筑用塔式起重机。
该机为矩形断面水平臂架、小车变幅、上回转自升式；其臂架长度有55m，50m和52米、45m多种组合形式；最大起重量为6t，臂端起重力矩550k N·m,额定起重力矩为630k N·m。
该机主要特点如下：1.1塔身为标准节液压顶升加高，可根据建筑物高度确定塔机高度且塔机的起重能力不因塔机的升高而降低。
1.2 工作速度高，调速性能好，工作平稳，效率高。
起升机构采用三速电机和单速比减速器，能实现重载低速、轻载高速，最高速度可达63.5m/min;小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能；回转机构采用行星齿轮减速器，配置限矩型液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。
1.3 工作幅度大，适用对象广。
通过更换和增减一些部件及辅助装置，塔机可获得独立、附着两种方式，以满足不同的使用要求。
附着式的最大起升高度可达140m。
为保持其设计起重能力，共设有5套附着装置，第一套附着距基础面31.25m，第二套附着距第一套附着23.75m，第三套距第二套22.5m，第四套距第三套22.5m，第五套距第四套25m，附着点的高度允许现场根据楼层的高度做适当的调整。
塔机独立固定式工作时，最大起升高度为40m。
1.4 各种安全装置齐全，可保证工作安全可靠。
该机设有起升高度限位、小车变幅限位、回转限位等行程限位装置以及力矩限制器、起重量限制器等安全装置。
1.5 司机室独立侧置，视野良好，在司机室外侧设有平台，给操作者创造了较好的工作环境，司机室内有电源插座，用户可根据需要自备空调、风扇及采暖器。
1.6 整机布置合理，外形美观。
1.7 吊臂采用刚性双拉杆支承，结构受力合理。
1.8 使用方便，维修简单。
因此，该机广泛用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房、高大烟囱及筒仓等高塔型建筑物的大型建筑工程中。
D1100—63塔式起重机临时附着安装的要点简介
D1100—63塔式起重机临时附着安装的要点简介作者：马金斌来源：《进出口经理人》2017年第10期摘要：随着科技的发展，火力发电厂大容量锅炉的高度及施工速度均在提升，将塔式起重机布置于外框筒结构外，根据锅炉钢架及设备、管道的施工进度，采用临时附着和固定附着相结合的方法，以保证塔吊的垂直运输能力及安全稳定。
本文以我单位近期施工的D1100-63塔式起重机为例，简要说明塔式起重机附着的施工要点及方法。
关键词：D1100-63塔式起重机；附着；顶升；加固；回转一、概况我单位近期在某电厂锅炉施工中，租赁使用的一台D1100-63塔式起重机（最大起升高度110米，最大起重量63吨），按照施工技术方案要求，布置于锅炉左侧，紧靠钢架立柱的中间位置。
前期因锅炉钢架到货迟缓，加之西北地区风大等缘故，要求D1100-63塔式起重机的顶升高度为85米，回转臂杆长度为60米，最大起重量为63吨。
随着锅炉钢架的到货，要求该起重机顶升至110米，回转臂杆长度为70米，以满足覆盖整个锅炉施工的需求。
但该项目锅炉的安装高度为72米（钢架顶面），起重机附着不能按照建设单位要求加装。
后经整体核对、设计，该起重机的临时及固定附着相结合的方法满足施工要求，并能保证其安全可靠的运行。
二、安装方法（一）D1100-63塔式起重机顶升安装塔式起重机顶升前，全面检查塔机钢结构无变形、钢丝绳无磨损、电器部分完整、安全防护设施齐全、各限位器灵敏可靠等工作，并做好人员的交底工作。
按照说明书要求将塔式起重机旋转部分进行配平后进行顶升作业，此过程不再赘述。
当塔机的工作高度超过其独立高度时必须对塔身进行附着。
（二）D1100-63塔式起重机正式附着安装塔式起重机正式附着在起重机安装时，随着标准节的就位均已进行了连接，只有与锅炉钢架之间的固定需采用临时附着。
（三）D1100-63塔式起重机临时附着安装1、附着点的布置：D1100-63塔式起重机临时附着点布置于锅炉钢架的68米层。
QTZ63型塔吊

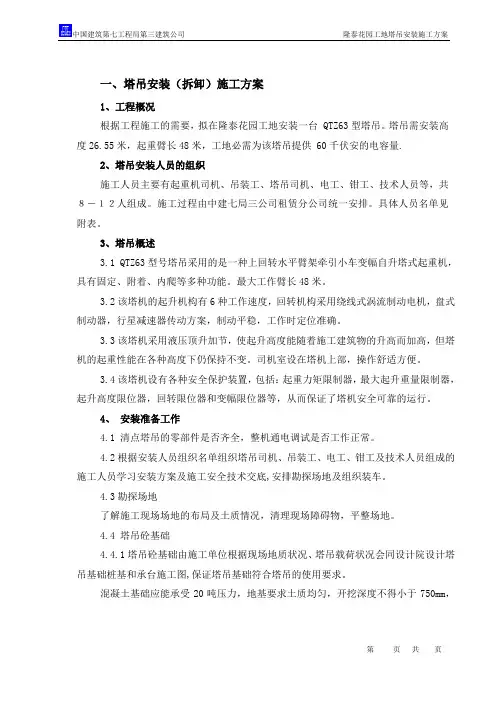

一、塔吊安装（拆卸）施工方案1、工程概况根据工程施工的需要，拟在隆泰花园工地安装一台 QTZ63型塔吊。
塔吊需安装高度26.55米，起重臂长48米，工地必需为该塔吊提供 60千伏安的电容量.2、塔吊安装人员的组织施工人员主要有起重机司机、吊装工、塔吊司机、电工、钳工、技术人员等，共８－１２人组成。
施工过程由中建七局三公司租赁分公司统一安排。
具体人员名单见附表。
3、塔吊概述3.1 QTZ63型号塔吊采用的是一种上回转水平臂架牵引小车变幅自升塔式起重机，具有固定、附着、内爬等多种功能。
最大工作臂长48米。
3.2 该塔机的起升机构有6种工作速度，回转机构采用绕线式涡流制动电机，盘式制动器，行星减速器传动方案，制动平稳，工作时定位准确。
3.3 该塔机采用液压顶升加节，使起升高度能随着施工建筑物的升高而加高，但塔机的起重性能在各种高度下仍保持不变。
司机室设在塔机上部，操作舒适方便。
3.4 该塔机设有各种安全保护装置，包括：起重力矩限制器，最大起升重量限制器，起升高度限位器，回转限位器和变幅限位器等，从而保证了塔机安全可靠的运行。
4、安装准备工作4.1 清点塔吊的零部件是否齐全，整机通电调试是否工作正常。
4.2 根据安装人员组织名单组织塔吊司机、吊装工、电工、钳工及技术人员组成的施工人员学习安装方案及施工安全技术交底,安排勘探场地及组织装车。
4.3勘探场地了解施工现场场地的布局及土质情况，清理现场障碍物，平整场地。
4.4 塔吊砼基础4.4.1 塔吊砼基础由施工单位根据现场地质状况、塔吊载荷状况会同设计院设计塔吊基础桩基和承台施工图,保证塔吊基础符合塔吊的使用要求。
混凝土基础应能承受20吨压力，地基要求土质均匀，开挖深度不得小于750mm，土质承载能力不低于20t/m2。
塔吊砼基础施工时要求平面水平允差1：400，砼标号不得低于C30,混凝土养护期应大于21天，混凝土基础应高出周围地面50mm以上，地脚螺栓根部弯钩必须用φ20×2800的钢筋穿过并连接牢固。
塔式起重机附墙架施工方案
xx塔式起重机附墙架施工专项施工方案南通清华建设工程有限公司二0一四年三月二十日目录本工程地上由6栋单体工程组成，具体东区为1#、2#、3#楼工程；西区为1#、2#、3#楼工程。
东西区1#、2#楼为二十一层商办楼，建筑高度为99.80米，选用QTZ63塔吊4台座，安装高度按群塔规范要求分别为115米和122米。
东区1#楼工程在(1-17轴西300)与（1-F）轴线间设置QTZ63塔吊一台，在(1-17)轴与（1-A）轴之间设置SC200/200施工电梯一台；东区2#楼在（2-12轴东1500）与（2-D）轴线之间设置QTZ63塔吊一台，在(2-22)轴与(2-D）轴线间设置SC200/200施工电梯一台；西区1#楼工程在(1-8轴东3000)与（1-A）轴线间设置QTZ63塔吊一台，在(1-10)轴与（1-A）轴之间设置SC200/200施工电梯一台；西区2#楼在（2-10轴）轴与（2-C）轴线之间设置QTZ63塔吊一台，在(2-12)轴与(2-C）轴线间设置SC200/200施工电梯一台。
根据项目的工程量、结构形状、施工区域和流水段的划分、工期计划等因素，在东西区1#、2#、3#楼主体施工中投入塔吊和施工电梯，能够保证施工作业面主要材料的垂直、水平运输。
具体位置见下表：（详见平面布置图） (5)FS5510(QTZ63)塔式起重机是根据国家有关标准设计的新型建筑用塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其标准臂长为45米，加长臂可达50m、55m，最大起重量为6T，公称起重力距为630KN．m，最大起量力距可达789KN。
(6)张家港浮山QTZ63附着式塔式起重机的最大起升高度为180米，附着式塔式起重机的底架可直接安装在建筑物上或建筑物附近旁的混凝土基础上，为了减少塔身计算长度以保持其设计起重能力，最大高度时设有六套附着装置。
第一附着装置距基础面32米，第二附着装置距离第一附着装置是27米，第三附着装置距第二附着装置附着点24米，第四附着装置距第三附着点24米，第五附着装置距第四附装置附着点24米，第六附着装置距第五附着点21米，附着点的高度可允许现场根据楼层的高度做士1米的调整。
QTZ63塔吊说明书[15]
![QTZ63塔吊说明书[15]](https://img.taocdn.com/s3/m/2321e8380640be1e650e52ea551810a6f524c80a.png)
QTZ63塔吊说明书一、概述上部采用液压顶升，来实现增加或者减少塔身标准节，使塔机能随着建造物高度变化而升高或者降低，同时塔机的起重能力不因塔机的升高而降低。
工作范围大，工作方式多，合用对象广。
通过更换或者增减一些部件及辅助装置，塔机可以获得固定、附着于建造物两种工作方式，以满足不同的使用要求。
附着式的最大起升高度可达140米。
各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。
该机设有起升高度限位器、塔机回转限位器等安全装置。
整机布局合理，外形美观。
吊臂采用刚性双拉杆支承，结构轻巧。
使用方便，维修方便。
二、技术参数---项目 ---参数 ---------------机构工作级别 ---起升机构 M5 回转机构 M4 牵引机构 M4 -------起升高度（m） ---倍率固定附着α=2 40 140 α=4 40 70 -------最大起分量 ( t ) ---6 -------幅度 (m) ---最大幅度（m） 50 最小幅度 (m) 2 -------起升机构 ---速度倍率α=2α=4起分量（吨） 3 3 1.5 6 6 3 速度（米/分） 8.5 40 80 4.25 20 40 机电型号功率转速YZTD225L2—4/8/32 -------回转机构 ---转速机电型号功率转速 0.6转/分YZR132M1—6 2×2.2KW 908转/分 -------牵引机构 ---速度机电型号功率转速 44/22米/分YDEJ132S-8/4 2.2/3.3KW 750/1500转/分 -------顶升机构 ---速度机电型号功率转速 0.5米/分 Y132S-4 5.5KW 1440转/分工作压力＜20MPa -------平衡重 ---臂长分量（吨） 50米 13.55 55米 14.78 -------总功率 ---37.2KW ----三、结构简介该机由金属结构、工作机构、液压顶升、电气控制以及安全保护装置等组成，现按各部份的不同特点简介如下：3.1 金属结构金属结构主要包括：塔身标准节、起重臂、平衡臂、爬升架、塔顶、上下支座以及附着架等。
品牌塔吊及荷载表介绍--2.中联重科
品牌塔机及主要型号技术参数介绍中联重科一、公司简介中联重科秉承“至诚无息博厚悠远”的企业文化理念，内源式发展与外延式发展并重，先后收购了英国保路捷、湖南机床厂、浦沅集团、中标公司、陕西新黄工、湖南车桥厂、华泰重工、意大利CIFA、常德信诚液压，2007年整体收购母公司建机院的经营性资产，实现了整体上市。
目前，生产经营基地分布于中国湖南、上海、陕西、广东以及意大利米兰等地，已形成中联科技园、麓谷工业园、泉塘工业园、麓谷环保产业园、常德灌溪工业园、望城工业园、益阳沅江工业园、上海工业园、陕西渭南工业园、意大利CIFA工业园等产业园区，总面积近300万平方米。
拥有国际一流的超大型钢结构厂房、现代化的加工设备和自动化生产线，拥有覆盖全球的完备销售网络和强大服务体系。
公司质量、环境和职业健康安全一体化管理体系获得德国莱茵ＴÜＶ认证，在国内建筑机械行业率先按照欧盟标准推行产品CE认证，并获得俄罗斯GOST认证、韩国安全认证。
中联重科2009年在全球工程机械行业排名第10位；在中国机械工业100强排名第六位。
上海、深圳上市公司综合绩效排名前列；进入“中国企业500强”，“中国机械工业50强”；连续多年被评为“最具成长性”企业、最具影响力企业、全国用户满意企业；被评为中国机械工业现代化管理进步示范企业；获得全国五一劳动奖状、中国自主创新能力十强、中国最具影响力品牌、中国最具国际竞争力品牌、中华慈善事业突出贡献奖、全国抗震救灾英雄集体等奖项和荣誉。
全球经济一体化的趋势下，中联重科以产品系列分类，形成混凝土机械、工程起重机械、城市环卫环保机械、建筑起重机械、路面施工养护机械、基础施工机械、土方机械、专用车辆、液压元器件、工程机械薄板覆盖件、消防设备、专用车桥等多个专业分、子公司，打造一个国际化工程机械产业集群，朝着年销售收入千亿目标进军！二、主要型号及荷载表1.动臂式塔吊型号2.平头式塔吊型号TCT7525-203.塔头式塔吊型号。
QTZ63塔机技术参数1)
QTZ50中50表示公称起重力矩为50t·m。
QTZ5013中50表示最大臂长为50m，13表示50m臂长时臂端载荷为1.3t，不是13t。
5013塔机属于QTZ63级别，即口头上说的63塔吊。
5010塔机参数起重技术性能技术性能参数表（表一）表二配套机构明细表QTZ63塔机技术参数表QTZ50（5008/5010）自升式塔机超长吊臂（48/50米），覆盖面大标准节截面大（1500*1500）和（1680*1680），刚性好，吊重时整机稳定，摆动小标准节主肢材料型号大（∠140*140*14和∠160*160*12）电器系统采用国内优质或进口元件，性能稳定可靠标准节、拉杆、上下转台等主要部件（位）全部采用二氧化碳气体保护焊，熔深大，变形小标准节可互换组合起升机构调速性能好，起升、下降平稳、无冲击回转机构采用绕线电机，工作平稳，就位快捷方便、高效QTZ50自升式塔机主要参数型号主要参数QTZ50A QTZ50B额定起重力矩KN.m500500最大起重量t44最大幅度额定起重量t1.00.8最大工作幅度m4850最大高度m 独立：30 独立：30附着：140 附着：140起升速度m/min a=2 70/30/9a=4 35/17.5/4.5 a=2 70/30/9a=4 35/17.5/4.5变幅速度m/min 25.2/38.6 25.5/38.6回转速度r/min 0.6 0.6顶升速度m/min 0.6 0.6塔机自重t 25.82 25.82电动总功率kw36.4工作温度℃-20℃---+40℃工作电压v -380v±5% 50HZ最大工作风压N/㎡250( 转自久久信息网: /jixie/qzzxjx/33711.html )超长吊臂（48/50米），覆盖面大。
标准节截面大（1600×1600），刚性好，吊重时整机稳定，摆动小。
标准节主肢材料型号大（∠140×140×14）。
【推荐下载】中联重科qtz63塔吊说明书-word范文 (7页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科qtz63塔吊说明书篇一：QTZ63塔吊说明书目录第一章：安全规则及注意事项1. 概述?????????????????????????????12. 起重机技术性能????????????????????????2 2.1 技术性能参数表（表一）??????????????????2 2.2 配套机构明细表（表二）??????????????????3 2.3 起重特性表（表三）????????????????????4 2.4 起重特性曲线???????????????????????4 2.5 供电参数?????????????????????????53. 起重机构造简述??????????????????????6 3.1 总体布置 ?????????????????????????6 3.2 钢结构部分??????????????????????7 3.3 工作机构 ????????????????????????17 3.4 安全保护装置???????????????????????20 3.5 电气控制与操纵系统 ???????????????????21 3.6 电气安装注意事项?????????????????????22 4. 起重机的安装?????????????????????????234.1 基础???????????????????????????24 4.2 组装注意事项??????????????????????24 4.3 接地装置????????????????????????(来自:WWw. : 中联重科qtz63塔吊说明书 )?25 4.4 塔机组装过程???????????????????????255. 安全保护装置及调试??????????????????356. 起重机的使用?????????????????????????35 6.1 投入使用前的工作?????????????????????35 6.2 安全操作规程???????????????????????36 6.3 起重机的维修与保养????????????????????38 6.4 常见故障及排除方法????????????????????417. 起重机的拆卸?????????????????????????46 7.1 拆卸塔身标准节??????????????????????46 7.2 拆卸起升钢丝绳、平衡重??????????????????47 7.3 拆卸起重臂????????????????????????47 7.4 拆卸平衡臂????????????????????????47 7.5 拆卸其它部件???????????????????????487.6 拆卸后的其他注意事??????????????????????48 8. 附图、附表?????????????????????????498.1 塔机部件重量一览表???????????????????49 8.2 塔式起重机各部件润滑明细表???????????????50 8.3 易损件明细表??????????????????????51 8.4 轴承明细表???????????????????????52 8.5 基础图?????????????????????????538.6 拉杆示意图???????????????????????54 8.7 电气接线及原理图???????????????????????55 8.8 电气元件清单????????????????????56 9.使用说明书附录??????????????????????571、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。
中联重科D800-42塔吊说明书
QTZ63自升塔式起重机施工方案
QTZ自升塔式起重机施工方案XX工程公司年月日目录第一章工程概况 (2)第一节项目概况 (2)第二节塔吊选型 (2)第二章塔机基础的设计及制作 (2)第一节塔吊位置选择 (2)第二节塔吊基础设计 (3)一、桩基承载力特征值估算及有关岩土设计参数 (3)二、塔吊基础设计 (5)第三节塔吊基脚螺栓预埋 (5)第四节塔吊基础的防雷接地引接 (6)第五节塔吊基础与底板接头处理 (6)第六节塔吊立架处与地下室顶板主、次梁接头处理 (6)第七节地下室顶板预留孔洞围护 (6)QTZ5014塔吊桩基础的计算书 (7)附图 (12)第一章工程概况第一节项目概况本项目由XX开发股份有限公司投资兴建,XX建筑设计院设计,XX建设监理公司监理,XX有限公司承建,为RC结构的商住建筑物一栋,地上32层,地下2层,其中有4层裙楼．建筑物平面形状呈L型,东西向从1轴至23轴长63.90m,南北向从A轴至P轴长83.20m,总建筑面积约为56326平方米,建筑物高度:从±0.000起计至屋面高99.90m,梯屋、电梯机房顶高104.90m,地下室底板面标高为-8.400m．第二节塔吊选型根据施工需要,计划装一台型号为:**机械制造自升塔式起重机QTZ63(5013)．该塔吊安装总高度 130m,塔吊首次安装高度 17.2m,随后爬升至自由高度37.5m,可利用一台16吨和一台30吨汽车吊进行安装,吊装最重部件起重臂时,工作半径9m,24m臂杆,起重量6.95吨,起吊高度21m,满足吊装要求．塔机的总体结构详见产品说明书．第二章塔机基础的设计及制作第一节塔吊位置选择1、塔吊基础选择塔吊基础采用4根φ800钻孔灌注桩,桩长约10.5m,桩端支承在中风化岩层,塔吊基础承台尺寸是5000×5000×1400,混凝土强度等级C35．2、塔吊基础选择本工程使用一部塔吊,塔机的安装位置设于D至E 轴交6至10轴处(基础底板下为塔基承台面)．塔吊基础定位图塔架附臂示意图第二节塔吊基础设计一、桩基承载力特征值估算及有关岩土设计参数根据拟建场区建筑物规模(32层),结合场地工程地质情况,设计采用钻(冲)孔桩,以连续完整的中风化岩作桩端持力层．单桩竖向承载力特征值Ra可按《建筑地基基础设计规范》GB50007-2002式8.5.5-1式DBJ15-31-2003式10.2.3或10.2.4估算．公式○1Ra =qsaAp+up∑qsiaLi[摩擦桩公式]○2Ra =Rsa+ Rra+Rpa[嵌岩桩公式]桩基的设计施工还需符合《建筑桩基技术规范》(JGJ94-94)有关要求．各岩土层桩周摩阻力特征值、桩端土承载力特征值等参数详见下表1岩石抗压强度统计表表2二、塔吊基础设计1、塔吊基础承台设计D800mm钻孔桩；桩端要求穿过砂层、强风化进入强风化岩≥2.5m．2、桩基础承台为5m(长)×5m(宽)×1.4m(厚),桩承台混凝土为 C35砼,上下配筋为Ⅱ钢φ20mm＠200mm双向双层钢筋,内肢Ⅱ钢φ16mm＠200mm双向筋．第三节塔吊基脚螺栓预埋塔吊基脚螺栓预埋为16根φ36mm长=900mm,螺栓为原厂产品．安装预埋螺栓时用固定模具套入,模具上下螺母固定定型,采用水平仪校核准确,与承台钢筋焊接牢固．第四节塔吊基础的防雷接地引接塔吊基础的防雷接地引接；承台的对角2条桩中留出约500mm钢筋焊接头与承台钢筋连通焊接,并直接连出承台面约500mm的2处引头,作为连焊接于塔架至塔尾防雷针．接地电阻值小于4Ω．基础制作后,等其强度达到80%并检查合格方可安装塔机．第五节塔吊基础与底板接头处理塔吊承台与工程结构承台地板分界接头处理:先做塔吊承台,在塔吊承台面预埋钢板止水片,塔吊承台与工程承台分界20mm,工程底板施工连接入于塔吊承台面处800mm,并预留工程底板钢筋搭接头,工程底板预留二次钢板止水片,承台面标高比底板面标高低800mm,塔吊拆除后再浇筑本部位钢筋混凝土,做法同后浇带．做法详见大样图．塔基承台与底板砼埋设钢板止水带第六节塔吊立架处与地下室顶板主、次梁接头处理对立架处顶板主、次梁、板断开处理方法如下:1、梁板砼施工缝接头为梁长的1/3L位置处,在原设计的配筋中各加大一级配筋预留搭接,钢筋搭接应错开为1/2倍数．2、施工缝搭接头钢筋加焊接；单面焊接为10倍D,双面焊接为5倍D．预留钢筋用钢刷进行清锈．3、预留孔洞砼接头处理；先浇砼接头必须凿毛,清洗干净,二次浇筑的砼加渗5-10%AEA 澎胀水泥．第七节地下室顶板预留孔洞围护预留孔洞口处四周采用Φ48mm钢管搭设高1.5m,并用胶合板密封围蔽．防止杂物下落伤人．QTZ5014塔吊桩基础的计算书一. 参数信息塔吊型号:QTZ5014,自重(包括压重)F1=765.00kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=1658.00kN.m,塔吊起重高度H=37.50m,塔身宽度B=1.6m混凝土强度:C35,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=5.00m桩直径或方桩边长 d=0.80m,桩间距a=3.00m,桩长约10m,要求进中风化2.5m；承台厚度Hc=1.40m,基础埋深D=0.00m,承台箍筋间距S=200mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=765.00kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=990.00kN塔吊的倾覆力矩 M=1.4×1658.00=2321.20kN.m三. 矩形承台弯矩的计算计算简图:图中x轴的方向是随机变化的,设计计算时应按照倾覆力矩M最不利方向进行验算．1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中 n──单桩个数,n=4；F──作用于桩基承台顶面的竖向力设计值,F=1.2×825.00=990.00kN；G──桩基承台的自重,G=1.2×（25.0×Bc×Bc×Hc+20.0×Bc×Bc×D)=1050.00kN；Mx,My──承台底面的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──单桩桩顶竖向力设计值(kN)．经计算得到单桩桩顶竖向力设计值:最大压力:N=(990.00+1050.00)/4+2321.20×(3.00× 1.414/2)/[2×(3.00×1.414/2)2]=1057.19kN没有抗拔力!2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中 Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN),Ni1=Ni-G/n．经过计算得到弯矩设计值:N=(990.00+1050.00)/4+2321.20×(3.00/2)/[4×(3.00/2)2]=896.87kN Mx1=My1=2×896.87×(1.50-0.80)=1255.61kN.m四. 矩形承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算．式中1──系数,当混凝土强度不超过C50时,1取为1.0,当混凝土强度等级为C80时,1取为0.94,期间按线性内插法确定；fc──混凝土抗压强度设计值；h0──承台的计算高度．fy──钢筋受拉强度设计值,fy=300N/mm2．经过计算得s=1255.61×106/(1.00×16.70×5000.00×1350.002)=0.008=1-(1-2×0.008)0.5=0.008s=1-0.008/2=0.996Asx= Asy=1255.61×106/(0.996×1350.00×300.00)=3113.18mm2．五. 矩形承台截面抗剪切计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.6.8条和第5.6.11条．根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性,记为V=1057.19kN我们考虑承台配置箍筋的情况,斜截面受剪承载力满足下面公式:其中0──建筑桩基重要性系数,取1.0；──剪切系数,=0.20；fc──混凝土轴心抗压强度设计值,fc=16.70N/mm2；b0──承台计算截面处的计算宽度,b0=5000mm；h0──承台计算截面处的计算高度,h0=1350mm；fy──钢筋受拉强度设计值,fy=300.00N/mm2；S──箍筋的间距,S=200mm．经过计算承台已满足抗剪要求,只需构造配箍筋!六.桩承载力验算桩承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第4.1.1条根据第二步的计算方案可以得到桩的轴向压力设计值,取其中最大值N=1057.19kN桩顶轴向压力设计值应满足下面的公式:其中0──建筑桩基重要性系数,取1.0；fc──混凝土轴心抗压强度设计值,fc=16.70N/mm2；A──桩的截面面积,A=0.503m2．经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋!七.桩竖向极限承载力验算及桩长计算桩承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.2.2-3条根据第二步的计算方案可以得到桩的轴向压力设计值,取其中最大值N=1057.19kN桩竖向极限承载力验算应满足下面的公式:最大压力:其中 R──最大极限承载力；Qsk──单桩总极限侧阻力标准值:Qpk──单桩总极限端阻力标准值:Qck──相应于任一复合基桩的承台底地基土总极限阻力标准值:qck──承台底1/2承台宽度深度范围(≤5m)内地基土极限阻力标准值；s,p──分别为桩侧阻群桩效应系数,桩端阻群桩效应系数；c──承台底土阻力群桩效应系数；按下式取值:s,p,c──分别为桩侧阻力分项系数,桩端阻抗力分项系数,承台底土阻抗力分项系数；qsk──桩侧第i层土的极限侧阻力标准值,按下表取值；qpk──极限端阻力标准值,按下表取值；u──桩身的周长,u=2.513m；Ap──桩端面积,取Ap=0.50m2；li──第i层土层的厚度,取值如下表；厚度及侧阻力标准值表如下:序号土厚度(m) 土侧阻力标准值(kPa) 土端阻力标准值(kPa) 土名称1 4 0 0 粉砂2 4 75 1000 强风化3 3 160 1500 中风化由于桩的入土深度为10.5m,所以桩端是在第3层土层．最大压力验算:R=2.51×(4×0×.9177+4×75×.9177+2.5×160×.9177)/1.67+1.56×1500.00×0.50/1.67+0.00×656.25/1.65=1670.91kN上式计算的R的值大于最大压力1057.19kN,所以满足要求!附图1、塔吊基础平面和剖面大样图．1max =25t.m =166t.m =3.5t2max 基础受力图塔吊基础剖面图塔吊基础平面图施工方案是根据一个施工项目制定的实施方案。
QTZ63型塔式起重机“爬行”的分析与对策参考文本
QTZ63型塔式起重机“爬行”的分析与对策参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月QTZ63型塔式起重机“爬行”的分析与对策参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
在施工现场使用的QTZ63型塔式起重机经常会出现一种所谓的爬行现象：当塔身进行调节工作时，液压缸及所承受的部件出现时快时慢，降速降停交替产生振动，这种情况会引起塔机冲击疲劳破坏，严重时甚至会出现断裂事故。
1 “爬行”现象产生原因检“爬行”现象的产生主要是同于液压系统设计不当造成的，但在最初往往很难发现这问题，而是通过对一系列液压原件的检测，采用“逐渐副近故障”原理而发现的。
诊断结果表明，该塔面的液压缸及荷生下降时产生的断续振动现象并非由于液压磨擦力特性及液压系统刚度降低所致，也与系统的压力调整所存在管道中的空气无关。
“爬行”故障可能与液压系统的某处回路有关。
经检测，液压泵3的额定工作压力为25MPa，泵的输出油量及压力均正常，溢流阀5控制系统最高压力，经检测调压正常。
手坳换向阀6换向时亦无异常情况产生，双向液压锁7组成了系统的平衡锁紧回路。
由此看来，问题的关健就出在双向液压锁7一。
2 双向液压锁锁系平衡回路的分析由于双向液压锁7的作用，当手云动换向阀6处于中位时，液压锁处于卸荷状态，液压缸只紧锁在任意位置，当换向阀6处于右位时，双向液压锁7打开，进入起升工况，此时由于顶升负重对无杆油腔压产生阻力，不会在左边液腔单向阀B产生“负压”现象，故不会出现振动。
QTZ63塔式起重机使用说明书
目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (9)第四篇固定式塔机的安装 (27)第五篇附着式塔机的安装 (46)第六篇塔机的拆卸 (50)第七篇塔机的使用 (54)第八篇塔机的维护保养 (64)附表一塔式起重机用钢丝绳明细表 (68)附表二各部润滑表 (68)附图一主电路图(参考) (69)附图二控制电路图(参考) (70)附图三平衡重施工图1(参考) (71)附图四平衡重施工图2(参考) (72)附件： (72)说明:本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部份参数可能与本说明书不符，敬请留意，并与本公司联系。
2005年版第一篇概述QTZ63(5013)塔式起重机,是由广东业豪机械制造有限公司根据最新标准JG/T5037-93<<塔式起重机分类>>设计的自升塔式起重机。
该机为水平起重臂架，小车变幅，上回转自升式多用途塔机，其最大工作幅度为50米，最大起重量为6吨，起重力矩符合最新塔式起重机基本参数。
该机的主要特色有：1、工作方式多，适用范围广。
该机有无斜撑固定基础式、带斜撑固定基础式、外墙附着式等工作方式，同时还可以根据需要变换臂长为44m、 38m,以适用于各种不同的施工对象。
无斜撑固定独立的起升高度为37.5m,附着式是在独立式的基础上, 增加标准节和附着装置而实现的，起升高度可达到140m,特殊订货请与广东业豪机械制造有限公司联系。
2、工作速度高，调速性能好，工作平稳可靠。
采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。
小车牵引机构装有电磁盘式制动器，使工作机构速度高且制动平稳可靠。
采用液力偶合器和行星减速器驱动的回转机构，使得塔机回转起动、制动平稳，就位准确，安全可靠。
3、引进国外先进技术并国产化了的重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、回转、牵引机构的制动器具等安全装置，以及小车防断绳、防断轴装置，使塔机能适用于各种不同的施工环境，确保塔机工作可靠。
【2018-2019】中联塔式起重机qtz63(tct5010-4)说明书-word范文模板 (6页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ == 中联塔式起重机qtz63(tct5010-4)说明书篇一：QTZ63使用说明书 1QTZ63自升塔式起重机使用说明书江苏腾源建筑工程机械有限公司目录第一篇概述??????????????????????2 第二篇塔机技术性能??????????????????3 第三篇场地准备????????????????????8 第四篇主要组件的重量及外形尺寸????????????20 第五篇安装??????????????????????21 第六篇塔机的使用???????????????????40 第七篇保养与维修???????????????????44 第八篇常见故障及排除方法???????????????47 第九篇拆卸??????????????????????53 第十篇传动机构????????????????????55 第十一篇操纵机构???????????????????69 第十二篇润滑?????????????????????71 第十三篇贮存及报废???????说明书 )???????????73 第十四篇电气系统???????????????????75 附图电气原理图基础图本公司有权对产品进行更正、改造，用户所购产品的某些局部结构过部分参数可能与本说明书不符，敬请留意，并与本公司联系。
第一篇概述QTZ63塔式起重机，是由我公司根据GB/T5031-201X《塔式起重机》设计的新型塔式起重机。
该机为水平起重臂架，小车变幅，上回转自升式多用途塔机，其最大幅度为60米，最大起重量为6吨，起重力矩符合最新塔式起重机基本参数。
该机的主要特色有：1、工作方式多、使用范围广。
该机有固定基础式，外墙附着式等工作方式，适用于各种不同的施工对象。
QTZ63塔式起重机械安装方案
QTZ63塔式起重机械安装方案XX工程公司年月日目录1安装任务11.1工程简况11.2塔吊总图11.3塔机主要性能参数和安装重量11.4安装塔吊工期要求22编制依据23安装准备和条件23.1人力资源配备23.2安装条件34安装方法及工艺要求34.1立塔的注意事项34.2基础设计施工要求44.3吊装立塔44.4吊装标准节MQQ和2节标准节MQ44.5吊装爬升架54.6安装回转支承总成64.7吊装回转塔身64.8安装塔顶74.9安装平衡臂总成84.10吊装司机室104.11吊装起重臂总成114.12配装平衡重144.13起升机构绕绳系统144.14接电源及试运转144.15顶升加节154.15.1顶升前的准备154.15.2顶升前塔机的配平154.15.3顶升作业<见下图）165试吊175.1部件检查175.2安全装置调试185.4塔机组装好后应进行的实验206作业质量标准及检验要求207技术记录要求218职业安全健康、环境管理措施和文明施工219附着22附表124附表225附表326附表427附表5281安装任务1.1工程简况根据**施工设计需在*****楼安装壹台QTZ63自升式起重塔吊以配合3#、4#楼的施工。
本次塔吊为固定式安装，50m臂长，钩下最大高度70m，可以满足工程需要。
<安装本次塔吊时，暂安装5个标准节，根据工程需要，依次顶升高度）。
b5E2RGbCAP1.2塔吊总图1.3塔机主要性能参数和安装重量机型： QTZ63最大工程幅度： 50m最大钩下高度： 100m最大起重量： 6T最大幅度时起重量： 1.2T<起重绳2倍率）1.2T<起重绳4倍率）起重速度：2倍率：起重量3T时： 9/40/80m/mim4倍率：起重量6T时： 4.5/20/40m/min 回转速度： 0.6r/min牵引小车速度： 20/40r/min总功率： 31.4kw本次安装总重： 33.827T标准节<8节）： 5.6T爬升架塔身： 2.9T回转塔身驾驶室： 3.45T塔顶： 0.85T平衡臂总成： 3.862T起重臂总成： 3.965T平衡重： 13.2T1.4安装塔吊工期要求2编制依据2.1《QTZ63塔式起重机说明书》2.2《起重机械安全规程》GB6067-852.3《起重机械用钢丝绳检查和报废实用规范》GB5972-862.4《起重机械超载保护装置安全技术规范》GB12602-902.5《建筑塔式起重机性能实验规范和方法》GB5201-853安装准备和条件3.1人力资源配备现场负责人：****质量安全员：*****成员：***** *****电工1人：对塔吊电气系统进线恢复测量工1人：对塔吊垂直度进行测量3.2安装条件***A区3#、4#楼为新建工程，塔吊组合及安装场地开阔，地基平整，周围无高压线及建筑物。
QTZ63塔吊说明书[14]
![QTZ63塔吊说明书[14]](https://img.taocdn.com/s3/m/963cda5e9a6648d7c1c708a1284ac850ac020477.png)
QTZ63塔吊说明书一、概述额定起重力矩为63吨·米，最大起重量为6吨，最大工作幅度为50米，可满足不同施工要求。
采用液压顶升系统，可实现塔身的自动增减，使塔吊能随着建筑物高度变化而升高或降低，同时保持其设计起重能力。
工作机构采用三速电机和行星减速机，具有高速度、高效率、平稳性能和可靠性能。
各种安全装置齐全，包括力矩限制器、起重量限制器、高度限位器、回转限位器、变幅限位器等，可保证工作安全可靠。
司机室独立侧置，视野好，操作方便。
整机布局合理，外形美观，结构轻巧，运输安装方便。
该机适用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等高塔形建筑物的大型建筑工程中。
二、技术参数---参数名称 ---参数值 ---备注 -------:------: ---:----: ---:--: -------型号 ---QTZ63E ---改进序号 -------额定起重力矩 ---63 t·m ----------最大起重量 ---6 t ----------最大工作幅度 ---50 m ----------最小工作幅度 ---2 m ----------起升高度 ---固定式：40 m<br>附着式：140 m ----------起升机构 ---工作级别：M5<br>速度：α=2时8.5/40/80m/min<br>α=4时4.25/20/40 m/min<br>电机型号：YZTD225L2-4/8/32<br>功率：24/24/5.4 kW<br>转速：1410/710/150r/min<br>工作压力：<20 MPa ----------回转机构 ---工作级别：M4<br>转速：0.6r/min<br>电机型号：YZR132M1-6<br>功率：2×2.2 kW<br>转速：908 r/min ----------牵引机构 ---工作级别：M4<br>速度：44/22m/min<br>电机型号：YDEJ132S-8/4<br>功率：2.2/3.3kW<br>转速：750/1500 r/min ----------顶升机构 ---速度：0.5 m/min<br>电机型号：Y132S-4<br>功率：5.5 kW<br>转速：1440 r/min ----------平衡重 ---臂长50 m时13.55 t<br>臂长55 m时14.78 t ----------总功率 ---37.2 kW -------三、结构组成该机由金属结构、工作机构、液压顶升系统、电气控制系统和安全保护装置等组成，下面分别介绍各部分的结构特点和功能。
QTZ63塔机使用说明书
