CCD色选机的工作原理
色选机工作原理
色选机工作原理
色选机是一种利用光谱分析原理实现物体颜色选择的设备。
其工作原理主要包括光源发射、光学传感器检测和信号处理三个步骤。
首先，色选机通过光源发射一束光线，通常采用LED光源或氙灯等。
光源发射的光线具有不同的波长和强度，通过对物体表面射出的光线的照射，可以使物体的颜色得以展现。
其次，光学传感器是色选机的核心组件之一，它用于对反射或透过的光线进行检测。
光学传感器将物体表面反射（或透过）的光线接收回来，并将接收到的光线转换为电信号，通常使用光电二极管（photodiode）或光电三极管（phototransistor）等光敏元件实现。
最后，接收到的电信号通过信号处理模块进行处理。
信号处理模块通常包括放大、滤波、增益控制、AD转换等步骤，以获取更加精确的光谱信息。
经过信号处理后，色选机可以根据事先设置好的颜色阈值或光谱特征进行判断和分类。
总的来说，色选机的工作原理可以简单概括为：通过光源发射光线照射物体，光学传感器接收反射（或透过）的光线并将其转换为电信号，信号处理模块对电信号进行处理和判断，从而实现物体颜色的选择和分类。
光电色选机的工作原理
光电色选机的工作原理
光电色选机是一种利用光电传感器和计算机技术进行物料色选的高科技设备。
它可以通过检测不同物料的颜色、形状、大小等特征，将优质产品从次品中快速分拣出来，广泛应用于食品加工、农业种植、造纸行业等。
下面将介绍光电色选机的工作原理。
光电色选机的工作原理主要包括光源系统、传感器系统、信号处理系统和执行系统四个部分。
首先是光源系统，它通过选择不同波长的光源照射到待检测物料上，使其表面反射回来的光线呈现出不同的颜色。
这样就为后续的检测提供了光源条件。
接下来是传感器系统，光电色选机一般采用线阵CCD传感器作为检测器件。
CCD传感器能够快速获取物料表面的图像，并将图像转化成电信号输入到信号处理系统中。
在这个过程中，色选机通过CCD传感器能够精准地获取物料表面的颜色信息，为后续的色选提供关键数据。
信号处理系统是光电色选机中的核心部分，它利用图像处理算法对CCD传感器获取的图像进行处理。
色选机会根据预设的色选标准，对采集到的图像进行分析和比对，将符合标准的优质产品和不符合标准的次品产品分类。
最后是执行系统，色选机通过执行系统对分类好的产品进行分拣。
一般情况下，色选机通过高速气流阀或者机械臂等设备将次品产品迅速排除出去，保留下优质产品，从而实现了自动分选的目的。
光电色选机通过光源系统提供照明条件，通过传感器系统获取图像信息，通过信号处理系统进行图像分析，最后通过执行系统对物料进行分类和分拣。
这些步骤共同构成了光电色选机的工作原理，使得它在工业生产中起到了重要的作用。

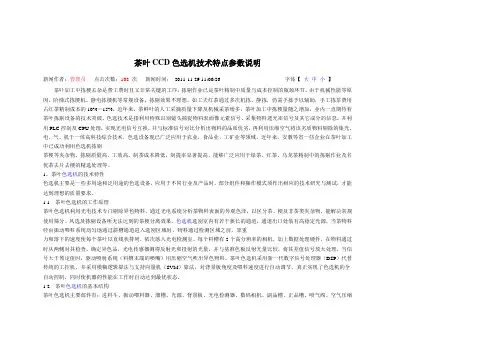

茶叶CCD色选机技术特点参数说明
茶叶CCD色选机技术特点参数说明新闻作者：管理员点击次数：108次新闻时间：2011-11-29 11:06:26字体【大中小】茶叶加工中拣梗去杂是费工费时且又非常关键的工序，拣剔作业已是茶叶精制中质量与成本控制的瓶颈环节。
由于机械性能等原因，阶梯式拣梗机、静电拣梗机等常规设备，拣剔效果不理想。
如工夫红茶通过多次机拣、静拣，仍需手拣予以辅助，手工拣茶费用占红茶精制成本的10%－15%。
近年来，茶鲜叶的人工采摘质量下降及机械采茶增多，茶叶加工中拣梗量随之增加，业内一直期待着茶叶拣剔设备的技术突破。
色选技术是指利用特殊识别镜头捕捉物料表面像元素信号、采集物料透光率信号及其它成分的信息，并利用PLC控制及CPU处理，实现光电信号互换，并与标准信号对比分析出物料的品质优劣，再利用压缩空气将该劣质物料剔除的集光、电、气、机于一体高科技综合技术，色选设备现已广泛应用于农业，食品业、工矿业等领域。
近年来，安徽等省一些企业在茶叶加工中已成功利用色选机拣剔茶梗等夹杂物，拣剔质量高、工效高，制茶成本降低，制提率显著提高，能够广泛应用于绿茶、红茶、乌龙茶精制中的拣剔作业及名优茶去片去梗的精选处理等。
1、茶叶色选机的技术特性色选机主要是一些多用途和泛用途的色选设备，应用于不同行业及产品时，部分组件和操作模式须作出相应的技术研究与测试，才能达到理想的质量要求。
1.1茶叶色选机的工作原理茶叶色选机利用光电技术专门剔除异色物料，通过光电系统分析茶物料表面的外观色泽，以区分茶、梗及非茶类夹杂物，能解决常规使用筛分、风选及拣剔设备所无法达到的茶梗分离效果。
色选机选别室内有若干狭长的通道，通道出口处装有高稳定光源，当茶物料经由振动喂料系统均匀地通过斜槽通道进入选别区域时，物料通过检测区域之前，靠重力和落下的速度使每个茶叶以直线状排列，依次落入光电检测室。
每个料槽有2个高分辨率的相机，加上数据处理硬件，在物料通过时从两侧对其检查，确定异色品，光电传感器测得反射光和投射的光量，并与基准色板反射光量比较，将其差值信号放大处理，当信号大于预定值时，驱动喷射系统（料槽末端的喷嘴）用压缩空气吹出异色物料。
色选机的工作原理
色选机的工作原理
食品机械行业网2012-1-6 9:22:47
色选机：根据物料光学特性的差异，利用光电技术将颗粒物料中的异色颗粒自动分拣出来的设备。
除去带有黑点或有颜色的粒状塑料粒状塑料光电选别机，是最适用于粒状塑料精选的光电选别机。
定量地通过皮带供给原料，在皮带输送过程中通过一系列的CCD照相机对次品实行瞬间的扫描，然后用高速喷嘴喷射出的压缩空气除去次品。
尤其是采用了两段式的二次选别，可以得到高纯度、高品质的成品。
采用此光电选别机，可以实现高品质。
色选机的工作原理：采用数码摄像头。
可去除小至0.14mm的微小杂质。
可以选别各种杂质包括透明玻璃、塑料等。
每32个通道采用2个CCD摄像头进行双面识别，精准的识别不良米。
采用100%的数码信号新科技是NANTA系列的新概念。
新式4mm小口径空气枪(1500次/秒),喷射准确无误。
内有数控仪、波型测定仪、电压表、电流表、温度测定表使用方便操作简单。
全新开发的软件大大增强色选效果。
采用U型滑道，提高色选精度，并可降低带出比。
滑道装有加热板，避免米糠粘在滑道，影响物料正常下流。
人性化的真彩色触摸屏，视觉效果清晰，操作简易。
色选机相机的拍照原理
色选机相机的拍照原理数码相机的拍照原理基本上是灰度图像的采集和数字化处理的过程。
整个过程由光学部分和图像传感器两部分组成。
光学部分是指光学透镜系统，它由多个透镜组成，主要负责将被摄体上的光线聚焦到图像传感器上。
光学透镜系统的品质与成像的清晰度、颜色还原度密切相关。
通过调整光圈和焦距，可以控制景深和物体的清晰度。
图像传感器是相机最核心的部分，它用于将被摄体上的光线转化为电信号。
常见的图像传感器主要有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种类型。
CCD传感器工作原理是将光子转化为电荷，并将电荷存储在各个像素单元中。
当图像传感器的曝光时间结束后，电荷信号会被逐行读取出来，并转化为模拟信号。
模拟信号经过模拟数字转换器（ADC）转化为数字信号，然后通过处理器进行处理。
CCD传感器具有高光灵敏度、低噪音、色彩还原准确等优点，但功耗较高。
CMOS传感器则与CCD传感器的工作原理有所不同。
CMOS传感器的每个像素单元都自带一个转换器，可以直接将光子转化为电信号。
当光线射到CMOS 图像传感器上时，每个像素单元都会将电信号转换为模拟信号，并通过放大器放大后直接转化为数字信号。
CMOS传感器具有低功耗、集成度高、读取速度快等优点，并且相对于CCD传感器来说，CMOS传感器的成本更低。
在图像传感器上，每个像素单元都会产生一个电信号，这个信号的幅度决定了像素点的亮度，而颜色则是由红绿蓝（RGB）三种基本色光的比例来决定的。
为了实现彩色图像的拍摄，图像传感器上一般会通过一个彩色滤镜阵列（Bayer滤镜）来分离颜色信息。
这个滤镜阵列以一定的周期性重复排列着红、绿、蓝三种颜色的滤波片。
在拍摄时，每个像素点只能接收到滤波片上对应位置颜色的光线，但通过后续的图像处理，可以根据邻近像素点的颜色信息进行插值计算，从而得到每个像素点的完整RGB信息，实现对彩色图像的还原。
总结起来，数字相机的拍照原理主要包括光学部分和图像传感器两部分。
色选机工作原理
色选机工作原理
色选机是一种粉末分选设备，主要用于对各种粉末物料进行质量分选，以去除杂质、提高产品品质。
色选机的工作原理是基于光电传感技术。
具体工作流程如下：
1. 物料进料：粉末物料通过进料系统进入色选机。
2. 光电传感：物料经过振动器等装置进行均匀分布后，会通过装置上的光电传感器。
光电传感器能够感知物料的不同颜色、形态等特征，并将这些信息传送给颜色分选系统。
3. 颜色分选系统：色选机配备了高速处理器和专业的软件系统，能够根据光电传感器传来的信息，对物料进行快速准确地识别和分拣。
系统通过控制喷嘴或气流阀门，实现对颜色不合格或有杂质的物料的剔除。
剔除物料通常通过气流或机械装置进行分离。
4. 最终产品收集：经过颜色分选系统的物料会被分为良品和次品两类。
良品即符合规定标准的物料，会被收集并作为最终产品；而次品则会被剔除并收集。
整个工作过程通过不断运行且快速处理，实现了对粉末物料的高速、高效的分选过程。
色选机具有操作简单、自动化程度高、分选效果好等特点，广泛应用于食品加工、化工、农业、矿山等领域。
ccd色选机工作原理
CCD色选机是一种常见的光学技术设备，用于在物料处理过程中分选出颜色异常或有缺陷的杂质。
它基于CCD（Charge-Coupled Device）图像传感器的工作原理，通过光电转换和图像处理来实现色选功能。
CCD色选机的工作原理如下：
1.物料供给：被检测的物料通过进料系统被均匀地送入色选机的传送带或振动板等装置上。
2.光源照射：色选机内部配备了高亮度的光源，该光源会将可见光照射到物料表面。
物料
表面的颜色反射了不同波长的光。
D图像传感器：CCD图像传感器位于色选机上方，对物料的表面进行扫描。
在传感器
的每个像素上都有一个光电二极管，能够将光转换成电荷信号。
4.电荷积累与读取：当光照射到CCD传感器上时，每个像素上的光电二极管开始收集光
电荷，并将其积累在相应的电容中。
然后，通过逐行读取的方式，将电荷转换为电压信号。
5.图像处理：CCD传感器输出的电压信号被送入图像处理单元。
在该单元中，图像处理算
法会对每个像素的电压进行分析和比较，以确定颜色异常或有缺陷的区域。
6.分选装置：根据图像处理结果，色选机会通过气流喷嘴、振动装置或机械臂等装置，将
有问题的物料从整体物料流中分离出来，实现分选的目的。
7.输出和收集：经过分选后，被分离出的异常物料和正常物料会分别通过不同的出料口进
行收集和处理。
总之，CCD色选机通过光源照射、CCD图像传感器的扫描、电荷积累与读取以及图像处理等步骤，实现对物料的快速检测和分选，提高生产效率和质量。
其工作原理基于光电转换和图像处理技术，能够精确地识别并排除颜色异常或有缺陷的杂质。
色选原理
色选原理
色选机是利用被选物料与基准色之间的颜色差异，对异色粒进行选别的物料深加工设备。
色选机的工作原理如下图所示，被选物料由喂料系统经过一个狭长传输斜槽输送到选别区域，选别区域装有前、后两套高稳定度光源和高灵敏度光电探测器（光电传感器/CCD摄像头），当物料流经选别区域时，光电探测器将探测到的物料反射光和透射光的光量与基准光量相比较，利用被选物料与基准色之间的颜色差异识别出异色粒，并将其信号的差值放大处理后，驱动空气喷射系统将异色粒剔除。
从工作原理和工作过程来看，色选机主要组成部分有供料、光电检测、分选、电控、人机界面、故障报警等诸多系统，是集光学、电子学、气动技术、机械技术以及计算机技术为一体的综合技术产物，且随着用户要求和市场压力下不断更新中。
色选机原理
色选机原理简介色选机（Color sorter）是一种广泛应用于食品加工、农业种植、塑料回收等行业的设备，其目的是根据物体的颜色进行分类和分选。
本文将介绍色选机的工作原理和常见的分类算法。
工作原理色选机主要由传感器系统、光源系统、图像处理系统和执行系统组成。
工作过程如下：1.传感器系统通过多个传感器（如RGB传感器）对物体进行扫描，采集物体的光谱信息。
2.光源系统提供适当的光照条件，使物体的颜色能够被准确地辨识。
3.传感器将采集到的光谱信息传输给图像处理系统。
4.图像处理系统根据预先设定的分类算法对采集到的光谱数据进行分析和处理。
5.根据分析结果，执行系统通过空气喷射装置或机械装置实现对物体的分类和分选。
分类算法色选机通常使用以下算法进行分类和分选：阈值算法阈值算法是一种简单而常用的分类算法。
它根据颜色的光谱信息和预设的阈值，将物体区分为不同的类别。
这种算法适用于颜色对比明显的物体。
聚类算法聚类算法是一种基于颜色相似性的算法。
它通过将相似颜色的像素点进行聚类，来确定物体的颜色归属。
常见的聚类算法包括K-means算法和DBSCAN算法。
神经网络算法神经网络算法是一种较为复杂和灵活的算法。
它通过神经网络的学习和训练，可以自动提取颜色特征，并实现高精度的分类。
然而，神经网络算法需要大量的数据和较长的训练时间。
应用领域色选机在以下领域有着广泛的应用：食品加工色选机可以用于对米、豆类、果蔬等食品进行分类和分选，以去除不符合品质标准的杂质或瑕疵。
农业种植色选机可以用于农产品的种子分选、果实分级和干果分选等。
它可以提高种子的出芽率、果实的品质和干果的收益。
塑料回收色选机可以用于塑料回收行业，对废弃塑料进行分类和分选，以实现高效的资源回收利用。
总结色选机通过传感器和图像处理系统实现对物体的颜色分类和分选。
常用的分类算法包括阈值算法、聚类算法和神经网络算法。
色选机在食品加工、农业种植和塑料回收等领域有着广泛的应用，它能够提高产品的品质和生产效率，减少资源浪费，实现可持续发展。
彩色CCD相机的工作原理
彩色CCD相机工作原理很多数字相机采用电荷耦合器件（CCD）作为其感光元器件。
CCD 的原理很简单：我们可以把它想象成一个没有盖子的芯片，上面整齐地排列着很多小的感光单元，光线中的光子撞击每个单元后，在这些单元中会产生电子（光电效应），光子的数目与电子的数目互成比例。
但在这一过程中，光子的波长并没有被转换为任何形式的电信号，换言之，CCD 裸芯片实际上都没有把色彩信息转换为任何形式的电信号。
那么采用 CCD 作为感光元件的彩色数字相机是如何生产彩色图像的？其图像存在哪些优缺点？1、单色相机我们首先从相对简单的黑白数字相机入手。
如图所示，物体在有光线照射到它时将会产生反射，这些反射光线进入镜头光圈照射在CCD芯片上，在各个单元中生成电子。
曝光结束后，这些电子被从 CCD 芯片中读出，并由相机内部的微处理器进行初步处理。
此时由该微处理器输出的就是一幅数字图像了。
2、 3 CCD 彩色相机CCD 芯片按比例将一定数量的光子转换为一定数量的电子，但光子的波长，也就是光线的颜色，却没有在这一过程中被转换为任何形式的电信号，因此 CCD 实际上是无法区分颜色的。
在这种情况下，如果我们希望使用 CCD 作为相机感光芯片，并输出红、绿、蓝三色分量，就可以采用一个分光棱镜和三个 CCD，如图所示。
棱镜将光线中的红、绿、蓝三个基本色分开，使其分别投射在一个 CCD 上。
这样一来，每个CCD 就只对一种基本色分量感光。
这种解决方案在实际应用中的效果非常好，但它的最大缺点就在于，采用3个 CCD + 棱镜的搭配必然导致价格昂贵。
因此科研人员在很多年前就开始研发只使用一个 CCD 芯片也能输出各种彩色分量的相机。
3. 单 CCD 彩色相机(1) 成像原理如果在 CCD 表面覆盖一个只含红绿蓝三色的马赛克滤镜，再加上对其输出信号的处理算法，就可以实现一个 CCD 输出彩色图像数字信号。
由于这个设计理念最初由拜尔（Bayer）提出，所以这种滤镜也被称作拜尔滤镜。
色选机的工作原理
色选机的工作原理
色选机是一种常见的工业设备，它的工作原理基于光电传感技术和图像处理算法。
首先，色选机通过光电传感器接收物体表面反射的光线。
光电传感器通常使用线阵CCD或CMOS传感器，其中包含许多光敏单元。
这些光敏单元会将接收到的光线转换为电信号，并将其发送给图像处理系统。
接下来，图像处理系统会对传感器捕获的图像进行处理。
它会根据预先设定的颜色参数，将图像中的每个像素与所期望的颜色进行比较。
如果像素的颜色与目标颜色匹配，那么将判定为合格产品，并将其保留在流水线上；如果颜色不匹配，则判定为次品产品，并触发相关的剔除机构。
在图像处理过程中，色选机还会进行一系列的图像增强操作，以提高检测的准确性。
例如，可以进行滤波操作，去除图像中的噪声和干扰；还可以进行形态学处理，对图像中的对象进行膨胀、腐蚀、填孔等操作，以便更好地区分出目标物体。
总的来说，色选机的工作原理是通过光电传感器接收和转换物体表面的光线，再借助图像处理系统对传感器捕获的图像进行处理和分析，最终实现对产品颜色的检测和分类。
这种技术可以大大提高生产线上的产品质量和效率。
色选机原理与结构简单版ppt课件
工作示意图：
大米色选机的产品概述
• 产品定义 大米色选机是可将黄粒米、红粒米、腹白米、死
米、霉变米、黑色病斑米等异色米粒，以及砂石、 土块等异色颗粒状杂质从良品米、优质米中剔除 出去的一种集光、机、电、气动等技术于一体的 现代化、高科技粮食加工设备。
• 目前市面上的色选机按照传感器的型号大概分类 如下两类：
SUCCESS
THANK YOU
2019/8/26
背景板 物料
光线进入相机的路径
前景灯
光学镜头 组件
内部传感器 及棱镜组件
Co颜l色11 Bl蓝u色e
C颜o色l 22 R红ed色
• 信号处理系统由信号调理部件、时序部件 和微机控制装置等组成，电控系统负责将 光电系统传达过来的电信号进行识别和分 析，然后对分选系统下达操作指令；
式和LED，LED因使用 寿命长，光源稳定， 启动快，现在得到更 多的使用。
相机与CCD
CCD传感器
镜头
信号处理板
CCD，英文全称：Charge-coupled Device，中文全称： 电荷耦合元件。可以称为CCD图像传感器。CCD是一种半 导体器件，能够把光学影像转化为模拟电信号。 CCD上 植入的微小光敏物质称作像素（Pixel）。一块CCD上包 含的像素数越多，其提供的画面分辨率也就越高。CCD的 作用就像胶片一样，但它是把光信号转换成电荷信号。 CCD上有许多排列整齐的光电二极管，能感应光线，并将 光信号转变成电信号，经外部采样放大及模数转换电路 转换成数字图像信号。
• 所以如果对于色选精度较高产量有需求的 用户可以使用CCD色选机。另外由于传感器 的区别光电色选机只能局限在黑白色的物 料进行色选，对于颜色种类有要求的可以 选择CCD色选机。价格上CCD色选机要比光 电色选机成本价格要高很多（随着今年CCD 机型的大面积销售，成本下降，价格与光 电机差距也逐渐在缩小）。
色选机工作原理
色选机工作原理
色选机是一种用于分离物料中不同颜色的机械设备。
其工作原理基于光学传感器和气流分离技术。
色选机主要用于食品加工、矿石分离、再生材料回收等领域。
在工作时，物料通过传送带或振动器传送到色选机的进料口。
一旦进入色选机，物料会被均匀地分布在传送带上。
接下来，光学传感器开始工作，通过照射物料并接收反射光来检测物料的颜色。
光学传感器采用先进的光电技术，能够快速准确地识别物料中的颜色。
它们可以根据预先设定的色彩范围，将物料分为不同的颜色类别。
一旦识别到特定的颜色，传感器会发送信号给控制系统，触发分选装置的操作。
分选装置通常是高速气流喷嘴阵列，通过喷射气流将被识别为异色的物料从传送带上分离出来。
这些被分离出的物料会通过排料口或其他装置进行收集或处理。
为了确保分选的准确性和效率，色选机通常配备了先进的图像处理算法和高速计算系统。
这些系统能够快速处理大量的图像数据，并根据预设的参数进行分选操作。
除了颜色分选外，色选机还可以根据物料的形状、大小和透明度等特征进行分选。
通过调整传感器和分选装置的参数，色选机可以实现多种分选要求，提高物料分选的精确性和效率。
总结起来，色选机通过光学传感器和气流分选技术，实现对物料中不同颜色的准确分选。
它在食品加工、矿石分离和再生材料回收等领域发挥着重要作用。
色选机原理
色选机原理
色选机原理是一种利用依托光谱理论来进行把物体中不同波长所反射
出来的光线或吸收的光线分离出来，从而得到不同属性物体的分离或
检测方法。
这种实验室里对物体的辨识可以使同一种物质的不同成份，包括有机化合物、无机化合物、以及混合物，被轻易地从复杂的混合
物中分离开来。
色选机原理是利用光的的三原色（红、绿、蓝）的组合把物体中的光
分离出来，以此來直接测定物体的吸收成分。
就像是物体在受到三种
光的作用下，分別发出红、绿、蓝三种光束，即可获得物体吸收成分
的准确特性。
色选机可以有效地辨识物质，比如检测有毒物质、污染物以及有机合
成中的某种活性成份。
色选机也可以无需分离出所有成分就可以辨识
出复合物中的某种特性，这种方法大大减少了实验室辨识成份的消耗
和时间。
色选机的原理为我们的研究带来了极大的便利，在物理学家和化学家
及其他相关领域的应用中有着重要的技术应用，为快速、准确地测定
物质的吸收及发射的三原色的光的光谱分布，从而释放出物质的谱线
而得到更加精确的辨识结果，为物质的进一步研究及应用提供了方便。
色选机工作原理
色选机工作原理色选机是一种常用于工业生产中的设备，它主要用于对物料进行颜色的筛选和分类。
色选机的工作原理主要包括光源系统、相机系统、图像处理系统和喷气系统。
下面将对这些部分进行详细介绍。
首先，色选机的光源系统是其工作的基础，它通过提供适当的光源来照亮物料，使得相机系统能够准确地获取物料的图像信息。
光源系统通常采用LED光源，其光谱范围广，亮度高，并且寿命长，能够满足色选机长时间稳定工作的需求。
其次，相机系统是色选机中最关键的部分之一，它通过获取物料的图像信息，并将其传输给图像处理系统进行分析和处理。
相机系统通常采用高分辨率的线阵或面阵相机，能够快速准确地捕捉物料的图像，并且具有较强的抗干扰能力，能够适应不同环境下的工作需求。
接着，图像处理系统是色选机的核心部分，它通过对相机获取的图像进行处理和分析，识别出物料中的色差和杂质等信息，并将其传输给喷气系统进行下一步的操作。
图像处理系统通常采用先进的图像处理算法和人工智能技术，能够快速准确地对物料进行分析，并且具有较强的自学习能力，能够不断优化和提升色选的效率和准确性。
最后，喷气系统是色选机中用于实际操作的部分，它通过控制喷气装置对物料进行分选和分类。
当图像处理系统识别出物料中存在色差或杂质时，喷气系统会根据预先设定的参数对物料进行喷气操作，将有问题的物料从整体中分离出来，从而实现对物料的精确筛选和分类。
总的来说，色选机通过光源系统的照明，相机系统的获取图像，图像处理系统的分析处理，以及喷气系统的实际操作，实现了对物料的精确筛选和分类。
它在工业生产中起着至关重要的作用，能够大大提高产品的质量和生产效率，为各行各业的发展做出了重要贡献。
希望本文对色选机的工作原理有所帮助，谢谢阅读。
色选机原理与结构(简单版)
工作示意图：
大米色选机的产品概述
• 产品定义 大米色选机是可将黄粒米、红粒米、腹白米、死 米、霉变米、黑色病斑米等异色米粒，以及砂石、 土块等异色颗粒状杂质从良品米、优质米中剔除 出去的一种集光、机、电、气动等技术于一体的 现代化、高科技粮食加工设备。 • 目前市面上的色选机按照传感器的型号大概分类 如下两类： • 光电（管）大米色选机 • CCD传感器大米色选机
光线进入相机的路径
前景灯 光学镜头 组件 背景板 物料
内部传感器 及棱镜组件
颜色2 Col 2 Red 红色
颜色 1 Col 1 蓝色 Blue
• 信号处理系统由信号调理部件、时序部件 和微机控制装置等组成，电控系统负责将 光电系统传达过来的电信号进行识别和分 析，然后对分选系统下达操作指令；
• 分离系统则由次品槽、成品槽、喷阀和空 气压缩机等组成，在接收到电控系统指令 之后，喷阀会将瑕疵品吹入次品槽中，从 而达到分选目的。
• 剔除率 大米经色选后，其剔除的异色颗粒与色选前杂粮中所含的 异色颗粒的比值，以百分数表示。 • 带出比 色选剔除中异色颗粒与色选剔除中带出合格大米颗粒的比 值。不合格：合格品，比例高好，但通常会降低精度和产 量 • 一次带出比 • 经一次色选后的带出比。 • 二次带出比 一次色选剔除颗粒再经色选后的带出比。 • 通道 作为型号中的主参数，指色选机中完成剔除异色颗粒动作 机构的喷气咀数量（等同于电磁阀的数量）。
色选机主要组成部分
色选机的主要组成部分如下图所示：
色选机
喂料 系统
光电 检测
信号 处理
分离 系统
人机 界面
• 喂料系统一般由进料斗、振动喂料器和溜 槽等组成，待分选物料在供料系统中通过 振动和导向溜槽自动形成连续的线状排列， 以恒定的速度进入光电系统探测区；
色选机的工作原理及用途
色选机的工作原理及用途
定义：
根据物料颜色的差异，利用光电技术将颗粒物料中的异色颗粒自动分拣出来的设备。
色选机的工作原理：
被选物从顶部的料斗进入机器，通过振动器装置的振动，被选物料沿通道下滑，加速下落进入分选室内的观察区，并从传感器和背景板间穿过。
在光源的作用下，根据光的强弱及颜色变化，使系统产生输出信号驱动电磁阀工作吹出异色颗粒吹至接料斗的废料腔内，而好的被选物料继续下落至接料斗成品腔内，从而达到选别的目的。
色选机的用途：
本产品可用于农业粮食、油料、化工、医药等行业，特别适合于茶叶、芝麻、豆类、瓜子仁、葡萄干、小黄米、乔麦、玻璃、塑料、煤渣、矿石、花生、棉籽、枸杞、花椒等色选。
色选机的意义：
与人工挑选相比，省工、省时、效率高、加工成本低。
提高被选产品的质量与经济效益和社会效益。
CCD工作原理
CCD工作原理CCD（电荷耦合器件）是一种用于光电信号转换的半导体器件，广泛应用于数码相机、摄像机、扫描仪等光电设备中。
CCD工作原理是指CCD如何将光信号转换为电信号并进行处理的过程。
CCD由大量的光电二极管组成，每一个光电二极管都能够将光信号转换为电荷信号。
CCD的工作原理可以分为以下几个步骤：1. 光信号的转换：当光线照射到CCD的感光面上时，光子会激发光电二极管中的电子，使其跃迁到导带中，形成电荷。
这些电荷的数量与光信号的强度成正比。
2. 电荷传输：CCD中的电荷是通过电荷耦合器件进行传输的。
电荷耦合器件由一系列的电荷传输门组成，可以将电荷从一个光电二极管传输到另一个光电二极管。
通过控制电荷传输门的开关状态，可以将电荷逐行或者逐列地传输到CCD的输出端。
3. 电荷放大和读出：在CCD的输出端，电荷被放大并转换为电压信号。
这一过程通过将电荷转移到输出放大器中来实现。
输出放大器将电荷转换为电压，并进行放大，以便后续的信号处理。
4. 数字化和处理：经过放大的电压信号被转换为数字信号，并进行进一步的处理。
这包括去噪、增强、调整色采等操作，以提高图象的质量和清晰度。
总结起来，CCD工作原理可以简单描述为：光信号转换为电荷信号，电荷通过电荷耦合器件传输到输出端，然后转换为电压信号并进行放大，最后转换为数字信号进行处理。
需要注意的是，CCD工作原理中的具体参数和技术细节会因不同的CCD型号和应用场景而有所不同。
以上是一个基本的概述，具体的CCD工作原理还需要根据实际情况进行深入研究和了解。
希翼以上内容能够满足您对于CCD工作原理的需求，如有任何疑问或者需要进一步的信息，请随时向我提问。
色选机原理与结构(简单版)ppt课件
信号转换处理系统
相机
照明
处理器
传感器
压缩机
喷射器
15
信号处理及控制系统
加热板
主控板
清灰板
振动器板
16
驱动底板
分离系统
驱动板
喷嘴是利用压缩空气将不
良品剔除出去的元件。
喷嘴电磁阀是可维修的。
每组盒装阀中有16个这样的小喷嘴
17
色选效果影响因素
• 1，相机分辨率（可见相机0.04mm2，） • 2，相机分辨色差能力 • 3，喂料系统 • 4，喷嘴工作性能 • 5，软件
式和LED，LED因使 用寿命长，光源稳定 ，启动快，现在得到 更多的使用。
10
相机与CCD
CCD传感器
信号处理板
Байду номын сангаас
镜头
11
CCD，英文全称：Charge-coupled Device，中文全称： 电荷耦合元件。可以称为CCD图像传感器。CCD是一种 半导体器件，能够把光学影像转化为模拟电信号。 CCD 上植入的微小光敏物质称作像素（Pixel）。一块CCD上 包含的像素数越多，其提供的画面分辨率也就越高。 CCD的作用就像胶片一样，但它是把光信号转换成电荷 信号。CCD上有许多排列整齐的光电二极管，能感应光 线，并将光信号转变成电信号，经外部采样放大及模数 转换电路转换成数字图像信号。
8
喂料系统
喂料对于色选效果来说
是至关重要的。为了使 色选机的通用性，公司 已经研发了多种不同的 溜槽。
如：平板槽、UV槽、U
平槽。
振动喂料器， 用于控制流量
喂料门， 辅助控制流量
溜槽
9
相机
光电探测系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCD色选机的工作原理
CCD色选机是一种基于CCD（电荷耦合器件）感光原理的光
学设备，用于分选、排除或检测物料中的色差或异物。
其工作原理可以分为以下几个步骤：
1. 光源照射：CCD色选机使用高亮度的光源照射待检物料，
通常使用的光源有LED灯或氙灯。
2. 采集光信号：待检物料受到光源照射后，物料表面会反射或散射出不同的颜色。
CCD感光器件位于机器上方，接收光源
照射后被物料反射的光线信号，并将其转化为电信号。
3. 光电转换：CCD感光器件将采集到的光信号转换为电信号。
它由一系列排列的感光元件组成，每个感光元件对应物料上的一个像素点。
当光线照射到感光元件上时，产生的电荷量与光的强弱成正比。
4. 信号处理：CCD色选机使用图像处理算法对感光元件采集
到的电信号进行处理和分析。
算法会根据预设的颜色范围或特定的色差值，判断物料的颜色是否符合设定的要求。
5. 执行分选：根据信号处理的结果，CCD色选机通过机械装
置将不符合要求的物料排除出去。
通常通过气喷装置或机械手臂等方式进行分选，将异色或有缺陷的物料从流水线上快速剔除。
整个工作过程中，CCD色选机能够实时采集、处理光信号，
并通过机械系统对物料进行快速和高精度的分选，从而实现对物料颜色的精准检测和筛选。
