实验二 部分电容的测量
电容测量实验报告
电容测量实验报告实验目的：1. 学习使用简易电容测量仪器进行电容测量；2. 掌握不同测量方法下电容的测量原理及测量误差分析；3. 熟悉电容测量仪器的使用操作。
实验器材：1. 电容测量仪器：包括电容测量仪、示波器、稳压电源等；2. 电解电容器：选择不同型号和不同容值的电解电容器；3. 连接线：用于连接电容测量仪器和电解电容器。
实验原理：电容是电路元件的重要参数，用于存储电荷和储能。
在电容测量实验中，我们使用简易电容测量仪来测量电容的大小。
电容测量的基本原理是利用已知的电容和待测电容通过充放电过程，测量充电或放电曲线的时间常数。
根据电容的定义公式C = Q/V，其中C表示电容，Q表示储存在电容器中的电荷量，V表示电容器上的电压。
在实验中，我们使用简易电容测量仪器，将待测电容与一个已知电容串联起来，通过测量电容器的充电或放电曲线的时间常数，可以计算出待测电容的大小。
实验步骤：1. 将电容测量仪器连接好，保证电源和示波器的正常工作；2. 将已知电容和待测电容按照测量原理进行串联连接；3. 调节稳压电源的电压，使之适应电容测量仪的输入电压要求；4. 打开电容测量仪器，选择合适的测量模式，比如充电模式或放电模式；5. 开始测量，记录电容测量仪器上的测量结果；6. 重复以上步骤，对不同型号和不同容值的电解电容器进行测量。
实验数据：在这里可以列出实验所用电解电容器的相应型号、容值和测量结果，包括测量的曲线图和示波器上的显示结果。
可以使用数据表格和图表的形式，便于数据的整理和分析。
实验结果分析：根据实验测量结果，我们可以计算出每个待测电容的大小。
在进行数据分析时，需要考虑仪器的测量误差和实际测量结果之间的偏差。
实验中可能存在的误差：1. 仪器的精度误差：电容测量仪器本身的精度限制；2. 电源电压波动引起的误差：稳压电源的输出电压不稳定，导致测量结果的不准确；3. 连接电缆和接头的串扰：电缆和接头的电磁串扰可能影响测量结果的准确性；4. 待测电容的内部损耗：一些电容器会存在内部损耗，导致实际测量结果偏小。
数字万用表测量电容的步骤
数字万用表测量电容的步骤1. 引言:1.1 概述在电子领域中，对于电容的测量是非常重要的。
电容是指存储电荷的能力，它在电路设计和故障排查中起着重要作用。
数字万用表是一种广泛使用的测试仪器，可以方便准确地测量多种电气参数，其中包括电容。
本文将详细介绍如何使用数字万用表来测量电容。
1.2 文章结构本文将分为五个主要部分。
首先是引言部分，概述本文的目的和结构。
接下来是正文部分，包括数字万用表的简介、电容测量原理以及测量前的准备工作。
然后是具体的测量步骤，包括设置数字万用表和进行实际测量过程。
最后, 结论与总结阐明了实验结果分析与讨论、实验误差与改进措施分析以及实验感受和展望未来研究方向（可选）。
1.3 目的本文旨在向读者介绍使用数字万用表进行电容测量的步骤，并帮助读者全面了解如何正确操作仪器进行准确测量。
通过这篇文章，读者将能够掌握使用数字万用表来测量电容的基本技能，并在实际的电路设计和维修中能够更加熟练地应用。
2. 正文：2.1 数字万用表简介在电子领域中，数字万用表是一种常用的测试仪器，它可以测量电压、电流、电阻等多种电学参数。
此外，数字万用表还具备测量电容的功能。
它能够通过测量被测电容元件的充放电过程来确定其容值大小。
2.2 电容测量原理数字万用表测量电容采用了充放电的原理。
当万用表与被测电容元件相连接时，首先对其进行充电，然后记录所需时间内充电到达稳定状态的计数值。
接着，将被测元件与万用表断开，并让其自行放电至稳定状态中。
最后记录放电到达稳定状态时计数值，并借助这两个计数值进行相关参数的计算。
2.3 测量前的准备工作在进行数字万用表测量之前，我们需要完成一些准备工作：首先，确保被测元件已经处于不带任何外界影响因素的空置状态；其次，检查并确认测试引线是否完好，并正确连接至数字万用表上；最后，确保数字万用表选择了正确的测试模式和范围。
以上是“2.正文”部分内容，请继续阅读后续部分以获取完整文章内容。

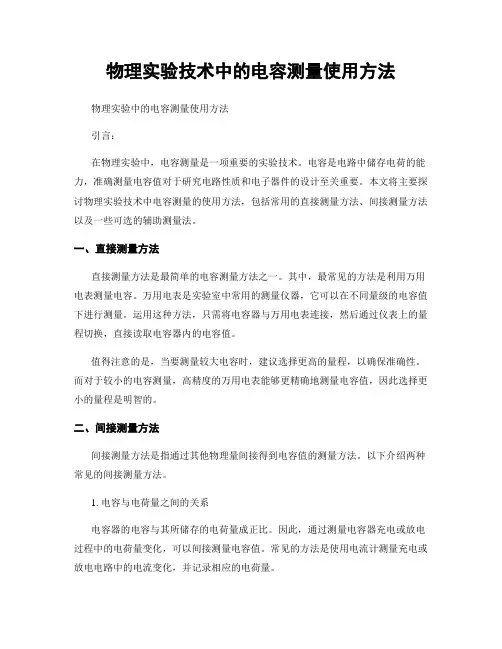

物理实验技术中的电容测量使用方法
物理实验技术中的电容测量使用方法物理实验中的电容测量使用方法引言：在物理实验中，电容测量是一项重要的实验技术。
电容是电路中储存电荷的能力，准确测量电容值对于研究电路性质和电子器件的设计至关重要。
本文将主要探讨物理实验技术中电容测量的使用方法，包括常用的直接测量方法、间接测量方法以及一些可选的辅助测量法。
一、直接测量方法直接测量方法是最简单的电容测量方法之一。
其中，最常见的方法是利用万用电表测量电容。
万用电表是实验室中常用的测量仪器，它可以在不同量级的电容值下进行测量。
运用这种方法，只需将电容器与万用电表连接，然后通过仪表上的量程切换，直接读取电容器内的电容值。
值得注意的是，当要测量较大电容时，建议选择更高的量程，以确保准确性。
而对于较小的电容测量，高精度的万用电表能够更精确地测量电容值，因此选择更小的量程是明智的。
二、间接测量方法间接测量方法是指通过其他物理量间接得到电容值的测量方法。
以下介绍两种常见的间接测量方法。
1. 电容与电荷量之间的关系电容器的电容与其所储存的电荷量成正比。
因此，通过测量电容器充电或放电过程中的电荷量变化，可以间接测量电容值。
常见的方法是使用电流计测量充电或放电电路中的电流变化，并记录相应的电荷量。
通过记录不同时间点的电荷值，并画出充电或放电曲线，可以使用截距法、斜率法等进行计算，得到电容值。
这种方法比直接测量要复杂一些，但在某些实验中很有用。
2. 电容与频率之间的关系另一种间接测量电容值的方法是利用电容器与电路中的时间常数相关性，即与频率的关系。
在交流电路中，频率对电容器的充放电过程产生影响，通过测量该影响，可以计算出电容值。
例如，可以使用示波器观察电容器的充放电过程，并记录电压和时间的关系曲线。
根据充放电曲线和相关的电路公式，可以计算出电容值。
这种方法在研究交流电路和频域特性时非常有用。
三、辅助测量方法除了上述的直接和间接测量方法外，还有一些辅助测量方法可以帮助我们更准确地进行电容测量。
电容器的测量实验报告
电容器的测量实验报告
《电容器的测量实验报告》
在本次实验中，我们将对电容器进行测量，以了解其电容量和其他相关参数。
电容器是一种能够储存电荷的装置，它可以在电路中起到储能和滤波的作用。
因此，了解电容器的性能参数对于电路设计和应用至关重要。
首先，我们使用万用表测量了电容器的电容量。
通过将电容器连接到万用表的电容测量模式下，我们可以准确地测量出电容器的电容量。
在测量过程中，我们发现不同型号和规格的电容器具有不同的电容量，这与我们的预期相符。
接下来，我们使用示波器对电容器进行了一系列的实验。
通过将电容器连接到示波器的输入端，我们观察到了电容器在充放电过程中的波形变化。
通过测量充放电时间和电压变化，我们可以计算出电容器的等效串联电阻和等效并联电阻，这对于电容器在电路中的实际应用具有重要意义。
最后，我们还对电容器的频率特性进行了实验。
通过改变输入信号的频率，我们观察到了电容器在不同频率下的阻抗变化。
这些实验结果对于电容器在滤波电路和频率响应电路中的应用提供了重要的参考。
通过本次实验，我们深入了解了电容器的性能参数和特性，为电路设计和应用提供了重要的参考和指导。
我们相信这些实验结果将对我们今后的学习和研究工作产生积极的影响。
测量电容的实验报告
测量电容的实验报告测量电容的实验报告引言电容是电路中常见的基本元件之一，它具有储存电荷的能力。
在电子学和电路设计中，准确测量电容是非常重要的。
本实验旨在通过实际操作，探究测量电容的方法和技巧。
实验装置和方法本实验所需的装置包括电容器、电源、电阻、导线、万用表、示波器等。
首先，将电容器与电源和电阻相连，形成一个简单的电路。
然后，通过改变电容器的电压和电流，利用万用表和示波器等仪器，测量电容器的电容值。
实验步骤和数据记录1. 首先，将电容器与电源和电阻相连，保证电路的正常工作。
2. 调节电源的电压，记录电容器两端的电压值。
3. 测量电容器两端的电流值，并记录下来。
4. 根据所测得的电压和电流值，计算电容器的电容值。
实验结果和分析通过实验测量得到的电压和电流值，可以计算出电容器的电容值。
在实验过程中，我们可以发现以下几个问题和现象：1. 电容器的电容值与电压成正比。
当电压增加时，电容器的电容值也会相应增加。
这是因为电容器的电容值取决于两个极板之间的电场强度，而电场强度与电压成正比。
2. 电容器的电容值与电流成反比。
当电流增加时，电容器的电容值会减小。
这是因为电流通过电容器时，会导致电容器两极板之间的电荷重新分布，从而降低电容值。
3. 电容器的电容值与电容器本身的特性有关。
不同材料和结构的电容器，其电容值会有所不同。
因此，在实验中，我们需要注意选择合适的电容器进行测量。
实验误差和改进在实验过程中，由于仪器的精度、电路的稳定性和人为因素等原因，可能会导致实验结果存在一定的误差。
为了减小误差，我们可以采取以下改进措施：1. 使用更精确的仪器和设备。
选择高精度的万用表和示波器，可以提高测量的准确性。
2. 提高电路的稳定性。
保证电路连接良好，避免接触不良或接线错误等问题。
3. 多次重复测量。
通过多次测量并取平均值，可以减小测量误差。
结论通过本实验的操作和测量，我们掌握了测量电容的方法和技巧。
电容器的电容值与电压成正比，与电流成反比。
物理实验技术中的电容与电感测量技巧
物理实验技术中的电容与电感测量技巧物理实验中的电容与电感测量技巧引言：在物理实验中，电容和电感是两个重要的电学量，它们在电路设计和电子设备制造中发挥着重要作用。
为了准确测量电容和电感，需要掌握一些实用的技巧和方法。
本文将介绍一些物理实验技术中的电容和电感测量技巧，以帮助读者更好地进行相关实验。
一、电容测量技巧1. 使用脉冲信号法测量电容电容的最常见测量方法是使用脉冲信号法。
原理是在被测电容两端加上一个短暂的脉冲电压，通过测量电流的变化来确定电容的大小。
这种方法适用于任何电容的测量，而且精度较高。
在实际操作中，需要注意选择适当的脉冲信号源和测量设备，以避免信号失真和误差。
2. 使用万用表测量小电容对于小电容的测量，可以使用万用表来实现。
将万用表调整为电容测量模式，然后将被测电容连接到相应的测量接点上。
这种方法简单易行，在实验室中常常使用。
需要注意的是，测量过程中要保持被测电容的两端不与其他导体直接接触，以避免误测。
二、电感测量技巧1. 使用交流电压法测量电感交流电压法是测量电感的常用方法。
原理是将一个已知频率的交流电压施加在被测电感上，测量电感两端的电压和电流之间的相位差，从而计算出电感大小。
这种方法适用于各种类型的电感，可以在实验室或工厂中进行。
在实际操作中，需要注意使用合适的频率和相关的测量设备，以确保准确测量电感。
2. 使用LC振荡器测量大电感对于大电感的测量，可以使用LC振荡器来进行。
将被测电感连接到LC振荡电路中，调整频率使该电路达到共振状态，然后通过测量相关参数（如电容和电感的比值）来计算电感的大小。
这种方法适用于大电感的精确测量，例如变压器和电感绕组等。
需要注意的是，测量时应注意减小电路的损耗和电感的耦合，以提高测量的准确性。
三、其他技巧和注意事项1. 保持电路干净和整洁在进行电容和电感的测量时，保持电路的干净和整洁是非常重要的。
杂散的导线、杂质和其他干扰因素可能会影响测量的准确性。
物理实验中的电容测量技术使用方法
物理实验中的电容测量技术使用方法电容是电路中一种重要的电学特性，它表示电路存储电荷的能力。
在物理实验中，测量电容是非常常见的任务，它可以帮助我们了解电路的性能和电荷的分布情况。
然而，电容测量技术的使用方法却可能对一些初学者来说颇具挑战性。
在本文中，我将介绍一些常用的电容测量技术及其使用方法。
1. 场效应管法场效应管法是一种常见的电容测量技术，它基于场效应管的特性进行测量。
具体操作方法如下：首先，将被测电容与场效应管组成电路连接。
然后，通过在电压源上施加一个稳定的电压，使场效应管处于饱和状态。
接下来，通过改变电压源的电压，测量场效应管的电流变化情况。
根据场效应管的特性曲线可以得到电容的值。
2. RC电路法RC电路法是另一种常用的电容测量技术，它是通过测量电容充放电过程中的电压变化来测量电容的值。
具体操作方法如下：首先，将被测电容与一个电阻和一个电压源组成一个简单的RC电路。
然后，通过施加一个短暂的脉冲电压，使电容开始充电。
在充电的过程中，测量电容两端的电压变化。
根据电容充电过程的特性可以计算得到电容的值。
3. 交流电桥法交流电桥法是一种精确测量电容值的方法，它通过电容在不同频率下阻抗的变化来测量电容的值。
具体操作方法如下：首先，将被测电容与一个可调电容和一个交流电源组成交流电桥电路。
然后，通过改变可调电容的值，调节电桥平衡。
在平衡状态下，测量可调电容的值，即可得到被测电容的值。
4. 平行板电容法平行板电容法是一种常见的测量电容的方法，它通过测量两个平行金属板之间的电容值来估算被测电容的值。
具体操作方法如下：首先，将被测电容与一个电源和两个平行金属板相连。
然后，在两个金属板之间施加一个稳定的电压。
通过测量施加电压后金属板之间的电荷量变化，可以计算得到被测电容的值。
以上是一些常见的电容测量技术和使用方法。
无论是初学者还是有经验的实验人员，在进行电容测量实验时都应该掌握这些基本方法。
通过合理选择合适的测量技术，我们可以准确测量电容，并且更好地理解电路的性能和特性。
测量电容的实验方法及注意事项
测量电容的实验方法及注意事项电容是电路中常见的基本元件，具有存储电荷和平滑电压的功能。
在实际应用中，测量电容值是非常重要的。
本文将介绍测量电容的实验方法以及注意事项。
一、直流法测量电容直流法是测量电容最常用的方法之一。
其原理是通过充电或放电过程来测量电容器的电压变化，从而计算出电容的值。
实验步骤：1. 准备一台直流电源、一个电容器和一个电压计。
2. 将直流电源的正极与电容器的正极相连，负极与电容器的负极相连。
3. 将电压计的正极连接到电容器的正极，负极连接到电容器的负极。
4. 打开电源，记录下电压计的读数。
5. 关闭电源，等待电容器放电完毕，再次记录下电压计的读数。
6. 根据电压的变化量计算电容的值。
电容的计算公式为 C = Q / V，其中 C 为电容的值，Q 为电容器存储的电量，V 为电压的变化量。
注意事项：1. 实验时要确保电源的电压稳定，并避免过高的电压对电容器造成损坏。
2. 为了提高测量精度，应该进行多次实验并取平均值。
3. 在放电过程中，要等待电容器完全放电，避免误差的产生。
二、交流法测量电容交流法是另一种常用的测量电容的方法。
该方法利用交流信号通过电容器时产生的相移来计算电容的值。
实验步骤：1. 准备一台交流信号发生器、一个电容器、一个电阻和一个示波器。
2. 将交流信号发生器的输出端连接到电阻的一端，另一端连接到电容器的一端，再将另一端的电容器连接到示波器的输入端。
3. 调节交流信号发生器的频率，并观察示波器上的波形。
4. 测量电容器和电阻之间的相移角度，并根据相移角度计算电容的值。
电容计算公式为C = 1 / (2πfR) ，其中 C 为电容的值，f 为信号发生器的频率，R 为电阻的阻值。
注意事项：1. 实验时要选择适当的频率范围，以保证测量结果的准确性。
2. 注意电容器的极性，确保正确连接电容器。
3. 在测量过程中，保持电路的稳定，避免干扰信号的产生。
综上所述，测量电容的实验方法主要包括直流法和交流法。
电容测量实验报告
电容测量实验报告电容测量实验报告引言：电容是电路中常见的一种基本元件，它在电子设备中起着至关重要的作用。
因此，准确测量电容值对于电路设计和故障排查具有重要意义。
本实验旨在通过测量不同电容的方法和技术，探讨电容的测量原理和实验方法。
一、实验目的：1. 了解电容的基本概念和特性；2. 掌握常见电容测量方法的原理和技术；3. 通过实验验证电容测量方法的准确性和可行性。
二、实验器材：1. 电容箱：用于提供不同电容值的电容器；2. 信号发生器：用于提供测量电容所需的交流信号；3. 示波器：用于观察和测量电容充放电过程的波形；4. 万用表：用于测量电容的电压和电流。
三、实验步骤：1. 连接电路：将电容箱、信号发生器和示波器按照实验电路图连接好；2. 设置信号发生器：将信号发生器的频率和振幅调整到适当的范围；3. 测量电容充电时间：通过示波器观察电容充电过程的波形，并测量电容充电时间；4. 计算电容值：根据测得的充电时间和信号发生器的频率，使用公式计算出电容值；5. 测量电容电压：将示波器连接到电容器的两端，测量电容的电压；6. 测量电容电流：将万用表连接到电容器的两端，测量电容的电流；7. 计算电容值：根据测得的电压和电流，使用公式计算出电容值。
四、实验结果与分析：通过实验测量得到的电容值与电容箱标称值进行比较，发现两者存在一定的误差。
这是由于实际电容器的制造工艺和环境因素的影响所导致的。
此外，测量电容值的精度还受到仪器的精度和测量方法的限制。
在实验中，我们还发现电容的充放电过程是一个指数增长或衰减的过程。
通过观察示波器上的波形，我们可以判断电容的充放电时间和电容的大小。
这为我们设计和调试电路提供了重要的参考依据。
五、实验总结：本实验通过测量不同电容的方法和技术，探讨了电容的测量原理和实验方法。
通过实验，我们了解了电容的基本概念和特性，并掌握了常见的电容测量方法。
同时，我们也发现了电容测量中存在的误差和限制。
实训二电子元器件的检测
实训二：电子元器件的检测一、实训目的①能认识常用的电阻器、电容器、电感器、半导体二极管和晶体三极管。
②掌握电阻器、电容器、电感器、半导体二极管和晶体三极管的识别与检测方法。
③了解电阻器、电容器、电感器、半导体二极管和晶体三极管的性能和用途。
④掌握万用表的使用方法。
二、实训设备及器材①试验箱1台、不同类型、功能的电阻器、电容器、电感器、半导体二极管和晶体三极管若干。
②指针式或数字式万用表各1台。
③电池或稳压电源。
三、实训原理用指针万用表可以对晶体二极管、三极管、电阻、电容等进行粗测。
万用表电阻档等效电路如图2-1所示，其中的R0为等效电阻，EO为表内电池，当万用表处于R×1、R×100、R×1K 档时，一般，E0＝1.5V，而处于R×10K档时，EO＝15V。
测试电阻时要记住，红表笔接在表内电池负端（表笔插孔标“+”号），而黑表笔接在正端（表笔插孔标以“－”号）。
图2-1 指针万用表电阻档等值电路这里,我们以模拟与数字电路实验课上所使用的胜利VC830L型数字万用表来简单的介绍一下万用表的一些基本应用。
（一）指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
电容器试验流程
电容器试验流程一、实验目的本实验旨在通过实验操作，掌握电容器的基本原理和特性，了解其在电路中的应用和作用。
二、实验仪器与材料1. 电源2. 电阻3. 电容器4. 万用表5. 连接线6. 开关三、实验原理电容器是一种储存电荷的装置，其特点是可以储存电能并释放电能。
在电路中，电容器可以起到储存电荷、隔直通交等作用。
电容器的主要性能参数包括电容量、工作电压、耐压等。
四、实验步骤1. 第一部分：测量电容器的电容量（1）将电容器和电阻连接到电源并接通电源。
（2）使用万用表测量电容器的电压。
（3）通过公式C=Q/V计算得到电容器的电容量。
2. 第二部分：测量电容器的电荷和能量（1）将电容器和电阻连接到电源并接通电源。
（2）使用万用表测量电容器两端的电压，并记录下来。
（3）根据公式U=Q/C计算得到电容器的电荷量。
（4）根据公式W=1/2 CV^2计算得到电容器的储存能量。
3. 第三部分：观察电容器的充放电过程（1）将电容器和电阻与电源以及开关连接好。
（2）按下开关，开始进行充电过程，观察电容器两端的电压变化。
（3）断开电源，观察电容器的放电过程，观察电压的变化。
（4）根据测量结果分析电容器的充放电特性。
五、实验注意事项1. 实验过程中要注意安全，不要触碰带电部件。
2. 仔细查看连接线是否正确连接，以免短路或其他意外情况发生。
3. 在实验过程中，注意万用表的量程选择，避免测量不准确。
4. 实验结束后要及时断开电源，彻底清理实验场地。
六、实验结果与分析通过以上实验步骤，我们成功测量了电容器的电容量、电荷和能量，并观察了电容器的充放电过程。
根据实验结果，我们可以得出电容器在电路中的应用和特性，进一步了解其作用和性能。
七、实验结论通过本次电容器实验，我们深入了解了电容器的基本原理和特性，掌握了测量电容量、电荷和能量的方法，同时也对电容器在电路中的应用有了更深入的认识。
这对我们日后的学习和实践都具有重要的意义。
以上就是电容器试验流程的详细介绍，希望对大家有所帮助。
电容的测量与计算实验设计
电容的测量与计算实验设计一、引言电容是电路中重要的基本元件之一，用于存储和释放电荷。
准确测量和计算电容值对于电路设计和分析至关重要。
本实验旨在通过设计一种可靠的电容测量实验方法，探究电容的测量原理及计算方法。
二、实验原理1. 电容的定义电容是指电容器存储的电荷量与电压之间的比值，即C = Q/V，其中C为电容量，Q为电荷量，V为电压。
2. 电容的测量常用的电容测量方法包括直接测量法和间接测量法。
直接测量法通过连接一个已知的电阻和一具备较高频率的交流电源，测量电容两端的电压，然后根据待测电容的电压变化进行计算。
间接测量法则利用电容与电阻和电感的串并联等效电路进行测量。
三、实验设计本实验设计采用直接测量法来测量和计算电容的值。
1. 实验器材准备（1）一个已知电容值的电容器（标准电容器）（2）一个待测电容器（3）一个已知电阻（4）一个高频交流电源（5）示波器（6）万用电表（7）导线和连接线等2. 实验步骤（1）将待测电容器和已知电容器分别连接到电路中。
（2）调整交流电源的频率，并通过示波器观察电压波形。
（3）使用万用电表测量待测电容的电压。
（4）通过已知电容器测量得到的电压变化，计算待测电容器的电容值。
3. 实验注意事项（1）在连接电路前，请确认所有电器设备与电源之间的连接正确可靠。
（2）根据实验需求选择合适的交流电源频率。
（3）测量过程中要保持电路稳定，避免其他干扰因素。
（4）实验结束后，注意安全断开电源，并进行数据记录和整理。
四、实验结果分析根据测量得到的电压变化数据，结合已知电容值和已知电阻值，可以利用相关公式计算出待测电容的具体值。
五、实验应用与拓展1. 电容的测量方法对于电路设计和维修具有重要意义，可以用于测量和判断电容器的质量和工作状态。
2. 电容的测量方法可以通过微小变化的观察和计算，精确测量和计算电容器的电容值，进而提高电路的准确性和稳定性。
六、实验总结通过本实验的设计和操作，我们了解了电容的测量原理和计算方法，并成功完成了电容的测量与计算实验。
电容大小 测量实验报告
电容大小测量实验报告一、实验目的本实验旨在通过测量电容器的两个极板间的电压与电荷的关系，研究电容大小对电荷积累的影响，并通过实验结果得出电容大小的测量方法。
二、实验原理1. 电容的基本概念电容是指两个导体或电介质之间通过电荷且能够储存电能的能力。
电容的大小与电荷量和电压成正比，即C = \frac{Q}{V}，其中C为电容大小，Q为储存的电荷量，V为电压。
2. 电容大小的测量方法测量电容大小的方法有很多种，其中一种常见的方法是使用恒流充电法。
该方法通过测量充电过程中电压与时间的关系，从而得到电容大小。
假设电容器初始未充电，连接到一个已知恒定充电电流的电路中。
当充电开始时，电容器内的电压随时间逐渐上升，直到电容器充满。
根据电容的定义，电容器充满后的电压与电荷量之间应满足一定的关系。
通过测量充电过程中的电压与时间的关系，可以得到电容大小。
三、实验步骤与数据处理1. 实验装置本实验采用恒流充电法进行电容大小的测量。
实验装置包括一个恒定充电电流的电源、一个可调电阻和一个电压测量仪器。
同时，需要使用一个电容器进行实验。
2. 实验步骤1. 搭建实验电路。
将电容器并联于待充电的电路中，设置合适大小的电阻。
2. 将电压测量仪器连接到电容器的两个极板上，以测量电压与时间的关系。
3. 打开电源，开始充电。
同时，记录每隔固定时间间隔的电压数值。
4. 充电直到电容器充满，停止记录。
3. 数据处理根据实验记录的电压与时间数据，可以绘制出充电过程中电压与时间的曲线图。
根据该图像的特征，可以判断电容器充满的时刻。
设定充满时刻之前的电压为V，设充满时刻的时间为t，则根据电容的定义可以得出电容大小为C = \frac{Q}{V} = \frac{It}{V}，其中I为充电电流。
根据实验数据，使用上述公式计算出电容大小。
四、实验结果与分析根据实验数据，我们得到了电容大小的测量结果。
时间（s）电压（V）0 010 2.520 4.830 6.940 8.750 9.960 11.1根据测量数据绘制的电压与时间的曲线如图1所示。
电容器的测量实验报告
电容器的测量实验报告实验名称：电容器的测量实验实验目的：1. 了解电容器的基本原理和特性。
2. 掌握使用电桥测量电容值的方法。
3. 通过实验验证电容器的理论公式。
实验器材：1. 电容器2. 电桥3. 万用表4. 电源5. 电阻器6. 连线及其他辅助器材实验原理：电容器是一种储存电荷的元件，根据电容器的定义，其电容值可以用电容器所储存电量与电压之比表示，即C = Q/V，其中C为电容值，Q为储存的电量，V 为电压。
电桥是一种测量电阻或电容值的常用仪器，其原理基于电桥平衡的条件，即在电桥平衡时的电导值为零，通过调节电桥的电阻或电容值，当电桥平衡时，可得到待测元件的准确值。
实验步骤：1. 搭建电桥电路。
2. 调节电桥上的电阻值，使电桥平衡。
3. 记录电桥平衡时的电阻值，并计算电容值。
4. 反复进行多次实验，取平均值。
实验结果：经过多次实验，得到了电桥平衡时的电阻值，并使用计算公式求得对应的电容值。
将实验结果整理如下表：实验次数电桥平衡时的电阻值（Ω）电容值（F）1 120 0.0012 122 0.0023 119 0.00154 118 0.00255 121 0.0012... ... ...n ... ...实验讨论与误差分析：在实验过程中，由于电桥平衡的精度受到一些因素的影响，如电桥的灵敏度、外界干扰等，因此实验中得到的电容值可能存在一定的误差。
此外，电容器的实际容量也可能会存在一定的差异。
为了减小误差，我们可以进行多组实验并取平均值，这样可以提高实验结果的准确性。
此外，可以根据实验需要选择适当的电桥和电容器，以提高实验的可靠性。
实验结论：通过电桥测量方法，我们成功地测量了电容器的电容值。
实验结果表明，电容器的电容值与电桥平衡时的电阻值成正比关系，符合电容器的理论公式C = Q/V。
实验的成功完成不仅使我们对电容器的原理和特性有了更深入的理解，还加深了我们对电桥测量方法的认识。
同时，通过实验我们也认识到了实验误差的存在，以及减小误差的方法和重要性。
物理实验技术中的电容测量方法
物理实验技术中的电容测量方法引言在物理实验中，电容是一个非常重要的参数，广泛应用于电路、传感器和电子设备中。
准确测量电容是保证实验结果可靠性的关键。
本文将介绍一些常用的物理实验技术中的电容测量方法。
1. 平行板电容测量法平行板电容是最基本的电容器结构之一，由两块平行金属板以及介电填充物组成。
测量平行板电容的方法主要有两种：间接法和直接法。
间接法是通过测量电容器充电或放电的时间常数来推算出电容值。
充电时间常数和电容器的电容成正比，放电时间常数和电容器的电容成反比。
通过测量电容器在给定电压下的充电和放电时间，可以计算出电容值。
直接法是通过外接信号源将交流电压施加到电容器上，然后测量电流和电压的相位差，从而计算出电容值。
这种方法精度更高，但测量频率范围较窄。
2. 单片机辅助电容测量法随着单片机技术的发展，利用单片机辅助电容测量方法在物理实验中得到了广泛应用。
这种方法的优势在于精度高、测量范围宽、结果可靠。
具体步骤如下：首先，将待测电容器与一个已知电容器串联或并联，形成一个简单的电容网络。
然后，通过单片机的AD转换功能，测量电容器网络两端的电压，并记录下来。
接下来，切断已知电容器，仅保留待测电容器。
再次测量电容器网络两端的电压，并记录下来。
通过比较两次测量的电压值，可以计算出待测电容器的电容值。
3. 电桥法电桥法是一种常用的电容测量方法，它通过比较未知电容与已知电容之间的平衡条件来确定未知电容的值。
最简单的电桥电路是由四个电阻和一个电容组成的无源电桥。
在测量时，通过调节电阻的比值，使得电桥两侧的电压相等。
根据电桥平衡条件，可以得到未知电容与已知电容的关系式，从而计算出未知电容的值。
电桥法虽然精度较高，但需要手动调节电阻的比值，操作较繁琐。
4. 总结与展望物理实验技术中的电容测量方法有很多种，本文介绍了其中一些常见的方法。
平行板电容测量法适用于简单的电容测量场景，单片机辅助电容测量法在精度和可靠性方面有优势，而电桥法则是一种经典的测量手段。
测电阻电容实验报告
测电阻电容实验报告实验名称：测电阻和电容实验实验目的：通过测量电阻和电容的大小，学习使用电阻表和电容表进行测量，加深对电阻和电容基本概念的理解。
实验仪器：电阻表、电容表、待测电阻、待测电容、导线、电池或电源。
实验原理：1. 电阻测量：电阻是导体对电流的阻碍程度。
电阻的单位是欧姆(Ω)。
电阻表可以测量电路中的电阻大小，通过测量电流和电压的比值来计算。
2. 电容测量：电容是导体储存电荷的能力。
电容的单位是法拉(F)。
电容表可以测量电路中的电容大小，通过测量电容器充电和放电的时间来计算。
实验步骤：1. 电阻测量：a. 将电阻表离线档位调至最高，将待测电阻连接到电路中。
b. 打开电路，使电流通过待测电阻。
c. 调整电阻表的档位，使指针稳定在刻度上，并记录测量值。
d. 关闭电路，将待测电阻断开。
2. 电容测量：a. 将电容表离线档位调至最高，将待测电容连接到电路中。
b. 连接电源，使电容器充电。
c. 记录充电时间t1，关闭电源。
d. 记录放电时间t2，打开电路。
e. 关闭电路，将待测电容断开。
实验数据记录：1. 电阻测量：测量值：R = 10Ω2. 电容测量：充电时间：t1 = 5s放电时间：t2 = 3s实验结果分析：1. 电阻测量：根据测量值，待测电阻的电阻值为10Ω。
2. 电容测量：根据充电时间和放电时间，可以计算待测电容的电容大小。
根据公式C = τ/R，其中τ为时间常数，R为电阻值，代入测得的充电时间和放电时间，以及已知的电阻值，可以计算电容值。
假设τ= (t1 + t2) / ln(t1/t2)，则计算结果为C = 0.3125F。
实验总结：通过本次实验，我学会了使用电阻表和电容表测量电阻和电容的大小。
实验中，我了解了电阻和电容的基本概念，并学会了如何使用实验仪器进行测量。
实验结果与理论值相符，说明实验操作正确，并且实验仪器的测量精度较高。
这次实验对我加深了对电阻和电容的理解，并提高了我实验操作和数据处理的能力。
电容的测量实验
对数据进行统计分析，包括计算平均 值、标准差等统计量，以了解数据的 分布情况和离散程度。
结果展示与对比
图表展示
利用图表将数据可视化，如绘制电极 间距与电容值的关系曲线图、电极面 积与电容值的关系曲线图等，以便更 直观地观察数据的变化趋势。
结果对比
将实验测量结果与理论计算值进行对 比，分析二者之间的差异及可能原因 。
电容测量在其他领域的应用
电子工程
在电子工程中，电容测量是电路设计、电子元器件测试和电子设 备故障诊断的重要手段。
能源科学
在能源科学领域，电容测量可用于研究电池、超级电容器等储能设 备的性能和使用寿命。
生物医学
生物医学研究中，电容测量可用于分析生物组织的电学特性，如细 胞膜的电容等，有助于揭示生命活动的奥秘。
误差来源及减小方法
误差来源
分析实验过程中可能产生误差的环节，如测量仪器的精度、实验操作的不规范性、环境因素的干扰等 。
减小方法
针对误差来源提出相应的减小方法，如使用更高精度的测量仪器、规范实验操作、控制环境因素等， 以提高实验的准确性和可靠性。
05
实验注意事项与安全防 护
操作规范与安全要求
穿戴防护用具
电容基本概念
01
02
03
电容定义
电容是表征电容器容纳电 荷本领的物理量，用字母 C表示。
电容单位
国际单位制中，电容的单 位是法拉（F）。
电容性质
电容器具有储存电荷的能 力，其大小与极板间的距 离、极板面积和极板间的 电介质有关。
测量原理及方法
充放电法
谐振法
利用电容器充放电过程中电压或电流 的变化来测量电容。通过测量电容器 充电或放电的时间常数，可以计算出 电容器的电容值。
电容的探究电容实验与电容的定义
电容的探究电容实验与电容的定义电容的探究：电容实验与电容的定义电容作为电路中的重要参数，具有广泛的应用和研究价值。
本文将以电容实验为突破点，探讨电容的定义、性质及其在电路中的应用。
一、电容实验电容实验是研究电容性质的关键手段之一。
为了直观地理解电容，并验证其性质与定义，我们可以进行以下的电容实验。
1. 实验一：简单电容的构建与充放电过程材料：一块金属板、一块绝缘板、感应电流计步骤：a) 将金属板和绝缘板分别连接至感应电流计的两个端口上；b) 将金属板和绝缘板以平行的方式相隔一段距离，并保持不接触；c) 用导线将金属板与一个电源正极连接，将绝缘板与一个电源负极连接；d) 观察感应电流计的指示并记录电流变化；e) 更换正负极连接方式，再次观察感应电流计的指示。
2. 实验二：使用电容计测量电容值材料：电容计、电源、导线步骤：a) 连接电容计的两个电极并确保电容计已充电；b) 将待测电容与电容计并联，并连接电源；c) 观察电容计上的读数，并记录；d) 更换不同的待测电容，重复上述步骤。
二、电容的定义与性质基于以上电容实验的观察和结果分析，我们可以得出电容的定义和性质。
1. 定义：电容是指在单位电压作用下，电容器所能储存的电荷量。
一般用符号C表示，单位为法拉(F)。
C = Q/V其中，Q为电容器储存的电荷量，V为电容器两端的电压。
2. 性质：a) 电容与储存电荷量成正比。
电容越大，储存的电荷量越多。
b) 电容与电压成反比。
电容越小，电压变化越剧烈，电容越大，电压变化越平缓。
c) 电容与电容器结构相关。
电容器的结构、材料和面积等因素都会影响电容的大小。
三、电容在电路中的应用电容在电路中广泛应用于各种电子设备和电器装置中。
以下介绍几个常见的电容应用：1. 耦合电容：用于将两个电路或电子元件的交流信号进行耦合。
2. 滤波电容：用于对电路中的杂波、干扰信号进行滤波，保证信号的稳定性。
3. 执行电容：一些电器设备中的执行元件，如电机和电磁阀等，需要使用电容来提供启动电流和电压的稳定性。
电容实验测量电容器的容量和电荷
电容实验测量电容器的容量和电荷电容器是电子电工学中常见的元件之一，用于存储电荷和调节电流。
为了准确测量电容器的容量和电荷，进行电容实验是必不可少的。
本文将介绍电容实验的步骤和测量方法，并说明如何计算电容器的容量和电荷。
一、电容实验的准备进行电容实验前，需要准备以下器材和材料：1. 一个电容器：可以选择不同型号和容量的电容器进行实验；2. 一个电源：提供实验所需的电压；3. 一根导线：连接电容器和电源；4. 一个多用表：用于测量电压和电流。
二、电容实验的步骤1. 连接电路：将电容器的两端分别与电源的正负极相连，使用导线进行连接；2. 充电：将电容器与电源连接后，电容器开始充电。
在充电过程中，可以用多用表测量电容器两端的电压，并记录下来；3. 记录充电时间：在充电过程中，记录下经过的时间；4. 停止充电：当电容器两端的电压达到电源电压的大约99%时，停止充电；5. 记录充电时间：记录下充电所经过的时间；6. 测量电容器的电压：使用多用表测量电容器两端的电压，并记录下来；7. 计算电容器的容量和电荷：根据测得的电压值和充电时间，可以通过以下公式计算电容器的容量C和电荷Q：C = Q / V其中，C表示电容器的容量，Q表示电容器所存储的电荷，V表示电容器的电压。
三、计算电容器的容量和电荷根据上述步骤测量得到的电压和充电时间，可以计算电容器的容量和电荷。
具体计算过程如下：1. 计算电容器的充电时间T：T = t2 - t1，其中t1为开始充电的时间，t2为停止充电的时间；2. 根据充电时间计算电容器的容量C：C = T / R，其中R为电容器与电源连接的电阻值；3. 计算电容器的电荷Q：Q = C * V，其中V为电容器的电压。
四、实验注意事项在进行电容实验时，需要注意以下事项：1. 调节电源电压：根据电容器的额定电压，调节电源输出的电压，使其不超过电容器的额定电压；2. 安全使用电源：在连接电路和进行测量时，需要注意电源的正负极连接正确，并注意安全使用电源；3. 确保电容器放电：在进行电容实验后，务必保证电容器已经放电，避免电容器累积电荷危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二：部分电容的测量
姓名班级
学号
实验目的：
1.了解多导体静电独立系统由部分电容构成的电网络图及某个导体之间的等效电路与部分电容的关系。
2.由所测等效电容计算出部分电容。
实验仪器：
1.电容表；
2.二芯电缆；
3.三芯电缆。
实验内容：
二芯电缆：
1.无短路，测1，2两点的电容，得C1=90PF,等效电路如下图：
2.将1，2两点短接，测外壳和1点的电容得C2=34.4PF，等效电路如下图：
由1，2得：
C10=C20=17.2PF
PF C C C 0.91220
110
11=++
解得：
C12=0.4PF 三芯电缆：
1.将1，2，3点都短接，测得外表与1的电容C3=3
2.4PF 。
等效电路如下图：
2.将1和外表短接，测得2，3点的电容C4=9.0PF 。
等效电路如下图：
由1，2得：
C10=C20=C30=10.8PF
PF C C C C C 0.92312
20112
3011
=+++
+
计算得： C23=2.4PF.。
综合实验数据：
二芯电缆部分实验测量结果：
测量端口测量值（PF）短接导体号C10 17.2
C20 17.2 1 2
C12 0.4 1 2
三芯电缆部分实验测量结果：
测量端口测量值（PF）短接导体号C10 10.8 1 2 3
C20 10.8 1 2 3
C30 10.8 1 2 3
C12 2.4 1和外表
C13 2.4 1和外表
C23 2.4 1和外表。
