泛碱的处理

一、现象描述

1、泛碱从外观上讲：

一般家庭建筑或工程建筑使用的硅酸盐混凝土，在经过一段时间后（时间可长可短），墙面会出现盐霜似的晶体。毛坯房会直接析出，装潢过的，涂料油漆等会鼓起、起皮、脱落。长年不褪，严重影响外观，此种现象称为“泛碱”现象。

2、泛碱从过程上讲：

普通混凝土为硅酸盐，遇空气或者墙体内的水气，发生水化反应，生产氢氧化物（化学性质为碱性），遇到气温的升高，水蒸气蒸发，将氢氧化物从墙体中带出，随着水分的逐渐蒸发，氢氧化物就被析出于混凝土水泥表面，日积月累，使得原本装饰的涂料或者油漆等物被顶起，不再黏附墙面，就发生起皮、脱落，这一过程称之为”泛碱“。

二、产生原因

1．天然石材结晶相对较粗，存在许多肉眼看不到的毛细管，花岗岩细孔率为0.5～1.5%，大理石细孔率为0.5～2.0%，其抗渗性能不如普通水泥砂浆，花岗岩的吸水率0.2～1.7%是较低的，水仍可由通过石材中的毛细管浸入面传到另外一面。天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。

2．粘结材料产生含碱、盐等成分物质。主要为镶贴砂浆析出Ca（OH）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的Ca（OH）2就越多，水分蒸发后，Ca（OH）2就存积在板块里。

其他，如在水泥中添加了含有钠Na+的外加剂，粘土砖土壤含有的Na+、Mg2+、K+、Ca2+、C1-、So42-、C032-等，遇水溶解，会渗透到石材毛细孔里，形成“白华”等现象。

粘结材料产生的含碱、盐等成分物质是渗入石材毛细孔产生泛碱的直接物质来源。

3．水的渗入。由于外墙接缝用水泥细砂砂浆勾缝，令防水效果差；地面水（或潮湿）沿墙体或砂浆层侵入石材板；安装时对石材洒水过多等原因，使水入侵石材板，并溶入Ca（OH）2和其他盐类物质进入石材毛细管形成泛碱。可见，水是泛碱物质的溶剂和载体。

泛碱发生原理。

三、治理办法

针对泛碱现象的成因，可以相应从切断泛碱的途径，减少Ca（OH）2、盐类等生成物及减少水的侵入三方面采取措施，进行预防。

（1）施工前准备

1．设计上考虑消除泛碱，尽可能设计成干挂形式；考虑好结构的防水处理；选择吸水率及其他物理性能符合要求的石材板等。

2．施工前要充分考虑可能发生泛碱的各施工工艺环节，提前作好预防措施，如无把握应先做样板。

3．有关材料应先检验后使用，不但要求外观、尺寸合格，而且其物理性能指标也要合格。（2）使用防碱背涂剂

1．石板安装前在石材背面和侧面背涂专用处理剂，该溶剂将渗入石材堵塞毛细管，使水、Ca （OH）2、盐等其他物质无法侵入，切断了泛碱现象的途径。无背涂处理，泛碱不可避免，经背涂处理的石材的粘接性不受影响。

2．在石材板底涂刷树脂胶，再贴化纤丝网格布，形成抗拉防水层，但切不可忘记在侧面作涂刷处理。

（3）减少Ca（OH）2、盐等物质生成

1．镶贴用的水泥砂浆宜掺入减水剂，以减少Ca(OH)2析出，粘贴法砂浆稠度宜为6～8cm，灌浆法砂浆稠度宜为8～12cm。

2．室外镶贴可采用水泥基商品胶粘剂（干混料），它具有良好的保水性，能大大减轻水泥凝结泌水。室内镶贴可采用石材化学胶粘剂点粘。

（4）防止水的侵入

1．作业前不可大量对石材和墙面淋水。

2．地面墙根下应设置防潮层、卫生间、浴室等用水房间的外壁如有石材装饰，其内壁应需作防渗处理。

3．外墙石材装饰面，为防止从板缝侵入，墙面板块必须离缝镶贴，缝宽不应小于5mm，使用石材专用硅硐耐候密封胶密封。

4．室外施工搭设防雨蓬，处理好门窗框周边与外墙的接缝，防止雨水渗漏入墙。

5．镶贴完成后，室外石材全面积喷涂有机硅防水剂或其他无色护面涂剂。

（5）治理办法

天然石材墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。

1．尽快对墙体、板缝、板面等全面进行防水处理，防止水分继续入侵，使泛碱不再扩大。2．可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对于部分天然石材表面泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。

总之，消除湿贴天然石墙面泛碱重在预防，只要探明其产生的根本原因，而在设计、材料、施工各环节中严格把关，科学防治，就完全可避免泛碱现象的发生，使天然石材这种古老的建筑材料为现代建筑再放光彩。

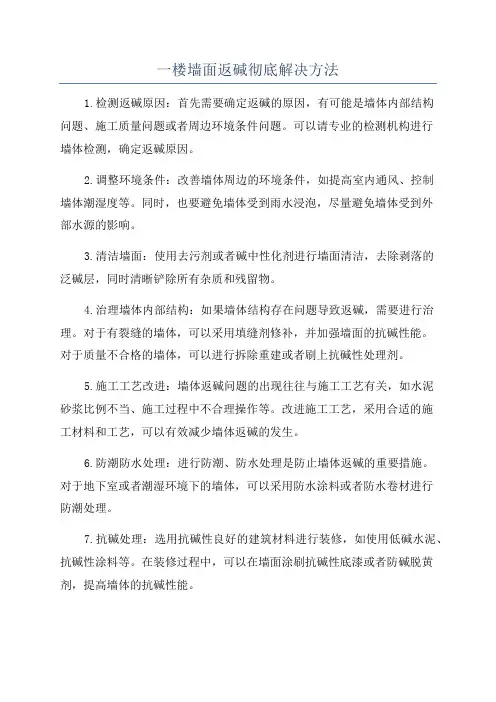

四、解决方法

1、泛碱前的预房：预防泛碱重点是要在施工前，解决水泥泛碱的问题，可使用面砖抗泛碱剂（抑碱剂）：面砖抗泛碱剂是一种含不定形高活性游离氧化硅和高吸附剂材料，加入水泥干粉砂浆体系的产品中能显著降低物料中游离氢氧化钙的含量，起到抑制水泥砂浆表面的泛碱现象的产生，从根本上解决了建筑材料的泛碱问题。

2、泛碱后的处理：一旦出现泛碱现象，一些处理方法只能暂时解决问题，经过一段时间后泛碱会再次出现，所以提前预防很重要，泛碱发生后可先用10%的草酸溶液，对泛碱部分进行洗刷，然后再用清水冲洗干净，待建筑材料充分干燥后，再用超强渗透、迅速固化的NC304S纳米级固化剂喷涂，或者用NC304W进行绝对地防水处理，可使泛碱现象不再发生。

石材翻新工程：如（大理石、花岗岩、水磨石、玻化砖）等各种石材清洗处理

石材翻新是针对石材病引起的表面或表层微结构破坏而进行处理的方法。磨抛、喷沙和涂层是最基本的石材翻新手法。最简单的石材翻新方法是再抛光一下或涂上一一层掩饰遮蔽材料。

磨抛可以使表面失光、表层粉化剥落、表面溶蚀的石材光面恢复原有的天然外观。一些新的磨具、磨料和化学助剂的结合可以使翻新后的石面达到9O度以上的镜面光泽度。目前国内地面的翻新磨抛技术已较为成熟．而对墙面的施工还有一定技术难度，我们正向这方面发展；

喷沙也称粒子喷射，可使毛面和不规则表面的石材恢复原有的天然外观，例如对毛板、火烧板和雕塑都有较好效果。现代粒子或微粒子喷射采用的气流压力为10j～106Pa左右，精心设计的便携式喷射机械可以自动回收和分离工作粒子并能吸掉飘尘。粒子材料有：石英粉、天然细沙、刚玉粉、方艇石粉、玻璃微珠、鼓风炉渣粒、塑料粒子等．这些粒子按直径大小可分为一般粒子(0．1～0．5ram)和微粒子(0．05—0 1mm)，可根据情况选择。国外喷沙翻新方法已较为普遍，但国内目前还未见到类似的高品质的粒子喷射机械产品。

涂层只是一种掩饰遮蔽方法。但将渗透增强剂与磨抛和喷沙相结合具有很好的效果。例如对一些侵蚀较严重的石材、有孔洞或裂隙的石材、一些较疏松的含钙石材等．一般应先填充孔洞和裂隙，用石材增强剂渗透加固，再进行磨抛和喷沙。我们生产的石材增强剂就常用于石材的翻新工程。

对于一些难以用清洗方法解决的污迹渗入又较浅的石材病，例如有机色斑、盐斑与白华、水迹和水斑等，磨抛和喷沙方法也有效果，只是成本较高而已。

2 清洗与翻新后的防护

清洗和翻新处理以后石材微孔隙应尽早作防护处理，由于石材微孔隙在清洗和翻新后被打开，增大了比表面积，加大了对灰尘和污液的吸附和扩散的能力．若不及时作防护处理很容易再次被污染对于=材表面防护剂我们已有许多论述，这里只提几点基本要求：

(1)应具有较好的防护性，即能够缓解或阻挡固围环境的侵蚀、破坏和污损，例如抗酸雨，抗捋染，耐碱洗，拒油等；

(2)防护剂与石材应具有较好的相容性，即防护剂本身及其作用过程不能对石材产生负作用，例如变黄，产生膨胀压力，阻碍石材呼吸等：

(3)防护剂应具有较好耐候性和重涂性，凼为石材的正常有效寿命远长于普通有机防护剂的寿命，防护剂的耐候性越好重涂的次数越少，重涂性越好说明防护失效后对石材的负影响越小。

一般讲使用有呼吸功能的渗透型有机硅防护剂效果较好。例如，浙大产有机硅石材防护剂乳液和防护增光剂都有较好的防护效果，双层防护效果更佳。
