《地质录井应用》课程标准
地质录井
钻前准备
1、收集区域和邻井资料，掌握地质设计内容，预告构造、 地层、取资料要求、地质因素有关的故障等，做到人人心中
有数。 2、钻前基本数据（补心高度、钻井罐容积、表套数据等） 的收集。 3、物质准备（设备、工具、器材、药品和记录表等）。 4、钻具管理（丈量、入井钻具结构、记录、日常管理等）
1、概念：钻头钻进单位进尺所需的纯钻进时间。小于1分钟按1分钟计算。 单位：min/m，保留整数。 连续测量、每米一点或特殊情况按需要加密。
二、碎屑岩岩心描述
由碎屑颗粒+胶结物组成的岩石。 1、定名原则：颜色+含油级别+岩性（三级定名） （1）按岩性成份含量定名 含量≥50%， 定岩石的基本名，以“××岩”表示； 25%≤含量＜50%， 以“××质”表示，写在基本名称之前； 10%≤含量＜25%， 以“含×× 表示，写在最前面； 含量＜10%， 不参加定名，应描述； 含量均＜50%， 则采用复合定名原则，即把25%≤含量＜50%的成 份联合起来 定岩石的基本名称。 （2）按颗粒大小分类
6、岩心出筒及油气水观察
（1）取心钻头出转盘面立即盖住井口； （2）丈量底空（从取心钻头面到取心筒底部无岩心的空间长度）； （3）用专用工具依次取出岩心，先下后上，从左到右依次放入岩心盒内。 （4）取心钻头一出井口，立即观察记录从钻头内流出来的钻井液油 气显 示情况和特征。 （5）边出筒边观察岩心表面油气外渗情况；含油岩心，擦净表面， 及时 描述后，选择具有代表性的含油岩心，采用无色玻璃纸包装封蜡；其他岩 心用水清洗。 （6）含气试验。将储集岩岩心浸入清水中，观察记录岩心柱面冒气泡大 小、产状(串珠状、断续状)、声响程度、持续时间、冒气 位置个数及与缝 洞关系，有无H2S味，冒油花油膜面积等，并用红蓝铅笔圈出其部位，用 针管抽吸法或排水法收集气样。 （7）记录岩心破碎、磨损情况。
地质录井基础培训教材
地质录井基础培训材料第一单元钻井工程勘探开发深埋地下的油气是一项复杂的系统工程，无论勘探或开发都离不开钻进.钻井是利用机械调和与工艺技术构筑地下地质体与地面通道的工程,是一项最重要的油田基本建设工程。
打井的目的是勘探开发油气层，一口井有数千米深，油气在哪里？不通过地质录井是说不清的。
而地质录井又是随钻进行的，不了解钻井工程的基本知识，不熟悉钻井工艺流程,也就无法搞好地质录井。
因此学习和掌握钻井工程的基本知识，是钻井地质工的必修课程。
下面就钻井工程中有关的钻机、钻具、钻井液、钻井技术、常见事故、完井作业及工程质量等作简要介绍。
一、钻机钻机包括（1）提升系统（2）旋转钻进设备（3）动力驱动设备（4）传动系统(5）钻机底座（6）循环系统（7）控制系统.二、钻具钻具是钻井井下工具的简称.它包括方钻杆、钻杆、钻铤、配合（转换)接头、稳定器、井眼扩大器、减震器、钻头以及其它井下工具，如井下动力钻具,取心工具、打捞工具等。
钻具水龙头以下，钻头以上所有下井钻具连接成的钻具串组合.钻具可分为三大部分：即方钻杆、钻杆和下部钻具组合。
1．钻具丈量钻具丈量是确保钻井井深准确的首要条件，所以钻具的丈量对地质录井人员来讲是基本功。
根据钻具的常用组合和下井钻具顺序介绍：（1）钻头：应从刮刀片顶端、牙轮的牙齿顶端、取心钻头顶端或磨鞋底面丈量到丝扣以下的台阶（母扣量到顶端），见图1－6。
图1-6 各类钻头（2）钻铤和钻杆：钻杆和钻铤的长度均从母扣一端的顶端丈量到公扣丝扣的台阶处。
见图1－7.（3）接头:与钻杆的丈量方法相同，因其使用频繁，又不被人们注意，往往是容易出差错的地方,应有专门记录.（4）方钻杆：其作用是传递扭矩和工作时承受全部钻具重量。
对地质录井人员来讲要经常丈量方入，以便计算井深。
所谓方入就是没入转盘面以下的长度，方余即转盘面以上的剩余长度.录井人员常常在方钻杆上刻出整米记号备丈量方入之用.见图1－8。
在钻进过程中无论是正常钻进、取心钻进还是处理井下事故,需要经常丈量钻具，才能准确地计算井深.在钻具的丈量中凡下井钻具无论其组合如何，我们需要的仅是下井钻具串外表部分参与累加井深的长度，掌握这一原则就能确保钻具丈量准确无误.这种方法同样适用于套管和油管等与井深有关的下井管具。
地质录井-教材2007.1
1、岩屑初描
岩屑洗净后，应对岩屑进行初描。 （1）掌握钻时与岩性的关系，了解二者深度的符合程度，
检验岩屑迟到时间，校正井深。 （2）系统观察岩性，识别岩屑真伪，参照钻时分层定名， 对其中少量的特殊岩性及特殊的结构、构造等，要挑出样品包 好，注明深度，放在相应深度的岩屑上面，以备细描时参考。 （3）细致观察，及时逐包荧光湿照；如有油砂应包一小包， 注明深度，放在该深度的岩屑上面。 （4）对岩性进行粗略描述，以便掌握岩层层序，为修改地 层预告提供依据，粗描要做到新成份出现卡出单层厚度，结合
合为一包。
遇特殊情况起钻，未取全的岩屑，下钻钻进前应补取。 渗漏时，要校正迟到时间。井漏未取到岩屑，要注明井段及原因。
钻遇特殊层段，取不到岩屑时，及时采取措施。
侧钻井岩屑取样：侧钻点在已录井井段，从开始侧钻就应取观察样， 一旦发现侧钻出原井眼，按钻井地质设计要求连续取样，编号自侧钻出 点前原编号顺延。
钻时卡出渗透层，初步判断油、气层。
2、岩屑细描 （1）大段摊开，宏观细找；（2）远看颜色，近查岩性； （3）干湿结合，挑分岩性；（4）逐包定名，按层描述。 3、岩屑描述内容 （1）参照岩心描述，结合岩屑形状、孔隙、缝洞等描述： 岩性定名、颜色、矿物成分、结构、构造、含有物、物 理化学性质、含油气显示情况。 （2）含油情况
七、钻遇特殊地层地质录井的综合判断
1、钻遇异常高压地层（砂泥岩地层） 1）邻井资料：根据泥页岩密度偏小井段、压力、测试 资料，及测井资料中的电阻率降低、声波时差增加等，确 定工作井可能的异常高压过渡带、异常高压带井段、层位；
在尚未钻探的区块，根据地震资料（地震波层速度偏小） 确定工作井可能的异常高压过渡带的层位、顶部深度。做 到心中有数。 2）钻时录井：钻遇异常高压地层过渡带时，在钻压、 转速及水力参数一定时，钻速增加，钻时相对减小。 3）可钻性（dc）指数：钻遇异常高压地层过渡带时， 可钻性（dc）指数向着减小的方向偏离正常压实曲线。

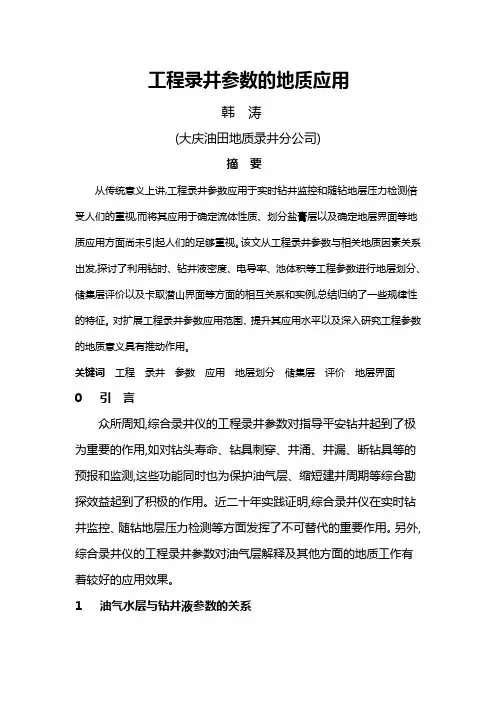

录井工程参数的地质应用
工程录井参数的地质应用韩涛(大庆油田地质录井分公司)摘要从传统意义上讲,工程录井参数应用于实时钻井监控和随钻地层压力检测倍受人们的重视,而将其应用于确定流体性质、划分盐膏层以及确定地层界面等地质应用方面尚未引起人们的足够重视。
该文从工程录井参数与相关地质因素关系出发,探讨了利用钻时、钻井液密度、电导率、池体积等工程参数进行地层划分、储集层评价以及卡取潜山界面等方面的相互关系和实例,总结归纳了一些规律性的特征。
对扩展工程录井参数应用范围、提升其应用水平以及深入研究工程参数的地质意义具有推动作用。
关键词工程录井参数应用地层划分储集层评价地层界面0 引言众所周知,综合录井仪的工程录井参数对指导平安钻井起到了极为重要的作用,如对钻头寿命、钻具刺穿、井涌、井漏、断钻具等的预报和监测,这些功能同时也为保护油气层、缩短建井周期等综合勘探效益起到了积极的作用。
近二十年实践证明,综合录井仪在实时钻井监控、随钻地层压力检测等方面发挥了不可替代的重要作用。
另外,综合录井仪的工程录井参数对油气层解释及其他方面的地质工作有着较好的应用效果。
1 油气水层与钻井液参数的关系工程参数的变化对综合分析地层流体性质有着重要的参考意义。
参数的变化幅度可用于定性分析产能,而钻井液温度、电导率的变化可用来区分油气水层。
钻遇油气水层时,各主要工程参数的变化见表1 。
表1 油气水层各主要工程参数变化特征图1 C 25 井录井参数图1 为C 25 井录井参数示意图。
钻开井深4370 m以后,钻井液密度由3 下降到3 , 总池体积由3 上升到147.86 m3 ,出口电导率由68 mS /cm 下降到66 mS/cm ,立压由16.6 MPa 下降到16.0 MPa ,全烃由4.5%上升到8.0% ,虽然随钻异常值远低于接单根气31% ,电导率等各工程录井参数均有明显变化,证明该层有较高的产能。
根据该地区地层水矿化度较高的特点,该层不可能为水层,结合地层特征,分析认为以出油为主。
地质录井技术概述
含油浓度与荧光对比级关系表
1
2
3
4
5
0.6 1.2 2.4 4.9 9.8
9 10 11 12
13
156 .3
312. 5
625
1250
2500
6 19.5 14 5000
7
39
15 1000
0
8 78.1
三、录井方法介绍
轻质油
三
维
定
量
荧
中质油
光
录
井
成
重质油
三、录井方法介绍
气测录井
在钻井过程中，钻开地层中的流体以各 种方式进入井筒，随着钻井液上返到地 面。
在地面条件下，这些流体以气态或液态 形式呈现。地层气主要有烃类气（C1~ C5）\非烃类气（ H2 、CO2 ）以及有害 气体H2S等。
通过对烃类和非烃类气体的实时检测， 可以及时地发现和评价油、气、水层 （原理如右图）。
肉眼不易辨认
斜井和水平井有时岩协不能及时返出 导致不能充分的利用返出的岩屑来准确反映地层的变化
钻时是最重要 的判断参数！
技术手段：凭借钻井参数的变化来及时辨别岩层和岩性变化 钻井参数：钻时、扭矩、转盘转速、dc和sigma指数等
四、现场岩性识别方法
钻时定义：钻井过程中每钻进单位厚度的岩层所用的纯钻进
gas
脱气器
全烃通道
气管线 组分通道
氢焰离子 化方法介绍
地化录井
定量检测岩石中的含烃量的一种录井方式。
原理：在特殊的裂解炉中，对分析样品进行程 序升温，使样品中的烃类和干酪根在不同温度 下发挥和裂解，然后通过载气的吹洗，使样品 中挥发的裂解的烃类气体与样品残渣实现定性 的物理分离，分离出来的烃类气体由FID（氢 焰子化）检测器进行检测，样品残渣则先后进 入氧化炉、催化炉进行氧化、催化后进入FID 检测器进行检测，从而测定岩石样品中的烃类 含量，达到评价生油岩和储油岩的目的。
地质录井工作主要内容
地质录井工作主要内容一、概述地质录井是指在钻井过程中，通过测量井中不同深度处地层的物理性质、流体性质、电性质等数据，并记录在录井图上，以评估储层性质、判断油气运移规律、确定井段位置等工作。
地质录井工作是油气勘探开发的重要环节，对于优化井位、调整钻井方案、确定产量等具有重要意义。
二、地质录井工作步骤2.1 井口工作准备井口工作准备是地质录井工作的前期准备工作，包括：1.检查录井仪器设备的完好性和准确性；2.对井中的测量工具进行检查和校准；3.准备好录井液和必要的录井材料；4.确定录井的测量参数和规程。
2.2 测井数据采集测井数据采集是地质录井工作的核心环节，包括：1.测井装置的下入与固定：将测井仪器和传感器降入井中，并通过相应的固定装置固定在指定深度；2.数据的连续记录：在下入测井装置的同时，记录相应的地质参数和仪器指示的测量值；3.测井仪器的升井与保养：在完成测量后，将测井仪器和传感器缓慢升井，并进行清洗和保养；4.数据的传输和验证：将采集到的测井数据传输到录井中心，并进行数据的有效性验证。
2.3 数据处理和解释数据处理和解释是地质录井工作的关键步骤，包括：1.数据质量控制：对采集到的数据进行质量控制，包括数据的清理、去噪声、校正等；2.数据分析和解释：对清洗后的数据进行分析和解释，包括地层分析、储层评价、油气运移规律分析等；3.绘制录井图：根据数据分析结果，绘制相应的录井图，反映地层和储层的特征和分布。
2.4 录井数据应用录井数据应用是地质录井工作的最终目的，包括：1.储层评价：通过对录井数据的分析和解释，评价储层的性质和品质，为油气勘探开发提供依据；2.井段划分：根据录井数据，确定油气层段的上下界限，为后续的完井和产量预测提供基础；3.优化井位：根据录井信息，优化井位选择，提高勘探成功率；4.调整钻井方案：根据录井数据，调整下一个钻井井段的钻井方案，减少安全事故和钻井风险；5.产量预测：通过录井数据，预测储层的产能，为后续的开发决策和调整提供依据。
地质录井培训
常规地质录井
一、地质录井
一
地质录井基本过程：
二
常规地质录井方法：
一、地质录井
地质录井基本过程：
接到钻井地质设计——组织队伍、设
备、材料及资料准备——设计交底、录井条
件检查——各项录井——完井讨论——完井
作业——完井资料整理上交。
1、钻井地质设计
钻井地质设计内容: ①.基本数据 : ②.区域地质简介： ③.设计依据及钻探目的： ④.设计地层分层及预计油气水层位置： ⑤.地层压力预测和钻井液使用要求： ⑥.取资料要求： ⑦.中途测试要求： ⑧.井身质量要求： ⑨.技术说明及要求： ⑩.地理及环境资料： ⑾.附图和附表
岩心描述 岩心描述必须全面、真实反应岩心的颜色、成分、岩性、含油性、 结构构造、化石，特殊矿物及含有物、接触关系等特征。要求观察细 致，内容详尽，简明扼要，重点突出，做到边出筒，边整理，边描述， 边采样，边绘制岩心录井草图，含油气岩心更应及时观察描述，避免 散挥发，描述失真。 描述原则要求： 1、含油岩性重点描述 除定名外，碎屑沉积岩要依照含油气产状和沉积特征并重的原则 进行描述，顺序内容如下：颜色，矿物成份，粒度、磨圆度、分选、 胶结、结构、构造、含油气水性能，特殊矿物，含有物、化石，韵律 性与上下岩性段的接触关系等。 2、泥质岩类重点描述反映与“生储盖”有关的内容。如颜色、 结构、构造、含有物、化石等，其它从简。 3、对区域标准层、油层组，地层组分界层，断层破碎带岩性， 如薄层碳酸盐岩、生物灰岩常为良好的储集层和标准层，必须详细描 述。 4、岩石定名：要综合和概括岩石的特征 定名：= 颜色 + 含油气级别及特殊含有物 + 岩性 如：灰色油斑生物灰岩，灰白色含膏泥岩，棕褐色含油粉砂岩等。
1-6油气探井完井地质录井规范
油气探井完井地质录井规范油气探井完井地质录井规范1 范围本标准规定了油气探井完井各工序的地质录井内容。
本标准适用于各类油气探井的完井阶段地质录井。
2 引用标准下列标准所包含的条文，通过在本标准中引用而成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
SY/T 6158—1995 油气探井地质资料录取项目3 矿场地球物理测井3.1 检查测井通知单的测量项目、井段、比例尺是否与地质设计相符。
3.2 提供井筒情况包括钻头程序、套管程序、遇阻、遇卡深度、井漏、井喷情况、钻井液使用及混油情况等。
3.3 标准测井如在组合测井井段以上发现可疑油气层，应将设计组合测井井段上提到可疑油气层顶界以上50m。
3.4 确定井壁取心位置及颗粒。
3.5 按SY/T 6158—1995中12.1收集测井资料。
3.6 对比岩性电性关系，落实岩性剖面和油气层。
3.7 签署评价意见可作业证明书。
3.8 进行电缆地层测试（RFT）时，收集地层测压点的深度及压力，取样点的深度及产生流体的性能等资料。
4 井壁取心4.1 提供井壁取心通知单及井筒、地层情况等资料。
4.2 检查井壁取心跟踪曲线图的取心位置。
4.3 校对井壁取心的实际发射深度。
4.4 检查井壁取心的取心深度、数量、质量、对岩性、电性不符合的层进行补取。
4.5 井壁取心的岩心描述内容按SY/T 6158—1995第11章执行。
5 下套管5.1 提出下套管的位置和地质依所。
5.2 按SY/T 6158—1995中3.2.5收集套管数据。
5.3 记录下套管过程中发生的遇阻、遇卡、钻井液返出异常等情况。
6 固井6.1 提供本井基本数据，介始钻井及下套管过程中发生的井喷、井漏、遇阻、遇卡等特殊情况。
6.2 按SY/T 6158—1995中3.2.7收集固井资料。
6.3 记录候凝时间及套管头下沉数据。
7 完井工程测井7.1 提供固井数据。
地质录井技术
a 水平层理：厚度(细层、纹层)、界面清晰程度、连续性、构成细层的物质界 面上是否有生物碎片、云母片、黄铁矿等特征矿物。 b 波状层理：厚度、连续性、界面清晰程度、波长、波高及对称性。 c 斜层理：厚度、连续性、界面清晰程度、粒度变化、顶角、底角、形态(直 线或曲线)。 d 交错层理：厚度、连续性、倾角、交角、形态。 e 粒序层理：分选情况，由下而上由粗变细（正粒序）或由细变粗（反粒序） 的变化规律，其上下地层是否具有水平层理的泥岩或粉砂岩。 f 洪积层理：层理面，分选情况，垂向上粗细交替情况。 g 透镜层理：厚度横向、纵向变化情况。 h 脉状层理：砂质交错层与暗色泥质薄细层在纵向和横向上的分布情况。 i 韵律层理：纵向上粒级变化及重迭情况。 j 沙纹层理：沙纹层厚、形态、对称性及叠加情况。 k 均质层理：厚度、连续性、层理面特征、均质程度。 l 平行层理：厚度、连续性、层理面特征、平行条纹(剥离线理构造)、冲刷痕 及逆行沙波层理。 m 变形层理：变形褶皱或包卷形态、大小，界面清晰程度及与围岩的关系。 n 其它层理，沙丘状层理、生长层理、羽状层理、攀升层理等形态、大小情 况。
（4）
（5）
（6）
两种粒径颗粒含量相互接近(±5%)，主要的 粒级放在后面，少一点的放在前面，如：粉 细砂岩；三种粒径颗粒含量相近的(±5%) ， 定名为不等粒砂岩。。 砾石含量5%～25%，定名为含砾(粉、细、 中)粗砂岩，如果有两种砂粒含量相近者， 定名为含砾粉细砂岩。 特殊矿物、特殊成分或特殊沉积结构，其数 量大于15%或面积大于20%者，参加定名。
9 化石 （1）种类：一般指出大类，有古生物鉴 定资料可定出属种。 （2）形态：外形、纹饰和个体大小。 （3）数量和分布情况：用丰度表示相对 含量多少，用个别、少量、较多、丰富表 示。分布情况有杂乱分散、顺层面富集、 成层等。 （4）保存情况：完整、较完整、破碎。
《地质录井应用》课程标准
地质录井及应用课程标准课程名称：地质录井应用课程代码：01007092适用专业：钻井工程技术课程学时：32一、课程定位本课程是钻井技术专业的重要课程之一，通过本课程学习，使学生掌握地质录井的基本方法，利用地质录井资料指导现场钻井过程，结合测井资料进行油气水层的综合分析和判断，建立地层柱状剖面图。
使学生具备钻井工，地质工的职业素质，满足零距离就业的需要。
同时，还要注重学生再学习能力的培养，为后续就业奠定基础。
前修课程: 油气藏地质分析及应用后续课程: 钻井施工二、课程目标（一）知识目标1．认知什麽是地质录井，为什么要进行地质录井。
2．了解并掌握各种地质录井方法的原理及作用。
3．地质录井技术在钻井过程中的应用。
4．绘制地质录井综合柱状剖面图。
5．利用地质录井资料判断油气水层。
（二）能力目标1．专业能力（1）能够利用岩屑和岩心资料确定地层岩性、划分储集层。
并进行储层地质描述；（2）能够结合测井资料判别油气水层及沉积旋回的划分；（3）应用资料绘制地质录井综合柱状剖面图；（4）地质录井资料在地质综合研究中的应用。
2. 方法能力（1）地质录井过程是一个资料采集的全过程，通过学习学生可以掌握信息收集的方法和去伪存真的能力；（2）完井过程要绘制录井综合柱状剖面图，可提高学生的动手及逻辑能力；（3）编写完井地质总结报告可提高学生的系统思考及书面表达能力。
3. 社会能力（1）具有良好的职业道德及爱国创业精神；（2）具有良好的团队协作精神；（3）具有安全生产及环境保护意识；（4）认同石油企业文化，坚持“三老四严”，对工作精益求精。
三、课程设计思路1.教学内容设计思路本课程是在对油田企业进行充分调研的基础上，与现场场专家共同对地质录井岗位进行工作任务分析，参照地质录井工国家职业标准，提炼出典型工作任务；根据地质录井的工作流程，本课程设计了4个学习情境。
（1）地质录井及其方法（2）综合录井原理及资料应用（3）录井新方法（4）完井地质总结2.教学组织设计思路首先以真实的地质录井过程为背景提出教学项目，在每一个项目中明确各项工作任务以及各项任务之间的衔接关系。
第七章 煤层气地质录井、气测录井技术
C1 C 2 Td12 Td 22 t0 H1 H2 Q 4Q 4Q
式中： C1和C2——分别代表钻杆和钻铤的内容积， m3 ； Q——钻井液泵排量， m3 /s； d1和d2——分别为钻杆和钻铤的内径， m； H1和H2——分别为钻杆和钻铤的长度，m；
（7-2）
7.1 地质录井技术
煤的构造是指煤成分之间的空间排列和分布特点以及它们之间的 相互关系。煤是一种沉积岩，煤最重要的构造标志是层理。按层理特 征又分为层状构造和块状构造。
（k）含油气性 前已述及，不在重复。
7.1 地质录井技术
2、岩屑录井 地下的岩石被钻头钻碎后，随钻井液被带到地面上，这样的岩石碎块称 为岩屑。如果是煤碎块，称为煤屑。
第七章 煤层气地质录井、气测录井技术
• 地质录井技术 • 气测录井技术 • 资料的录取与总结
7.1 地质录井技术
在煤层气勘探过程中，通过地面地质调查和地球物理勘探 可以认识有利含煤区和有利构造，但必须通过钻井和试气才能 证实煤层气藏有无工业性开采价值。地质、气测录井工作的任 务是在钻井过程中取全取准各项直接反映地下地质情况的原始 资料和数据，为煤层气评价提供可靠的第一性资料，同时决定 该井有无试气价值。 1、岩心录井 岩心是最直接最可靠反映地下地质特征的第一性资料。通 过岩心分析，可研究钻遇煤层及其顶底板的岩性、物性、电性、 含油气性，掌握煤层的生气特征及其地球化学指标，分析沉积 环境，认识构造和断裂发育情况，是煤层气勘探综合评价的依 据。
在钻井过程中地质人员按照一定的取样间距和迟到时间，连续收集与观 察岩屑，并恢复地下地质剖面的过程的称为岩屑录井。具有低成本、简单易 行、了解地下情况及时和资料系统性强等优点。 （一）选取有代表性的岩屑
地质录井在油田勘探工作中的应用分析
地质录井在油田勘探工作中的应用分析一、引言地质录井是油田勘探工作中的重要环节，通过记录地层岩石的物理性质和流体性质，为油田开发决策提供重要数据支持。
本文将从地质录井的定义、应用领域、数据采集方法以及在油田勘探中的应用分析等方面展开探讨。
二、地质录井的定义地质录井是通过在钻井过程中对岩石地层进行物理性质和流体性质的测定和记录，获取地层信息的一种方法。
它主要通过测量岩心、岩石、水等样品的物理性质和流体性质来获取地质信息，包括地层结构、岩性、孔隙度、渗透率等参数。
地质录井的主要目的是为了获取地质信息，为油田勘探、评价和开发提供数据支持。
地质录井数据不仅用于解释地层结构、岩性、储层特征等地质信息，还可以用于评价油气资源量、预测地层流体性质和优化油田开发方案等。
地质录井在油田勘探工作中具有十分重要的应用价值。
三、地质录井的应用领域1. 地层评价：地质录井数据可以对地层的岩性、厚度、孔隙度、渗透率等参数进行评价，为区域性地层特征分析提供依据。
通过地质录井数据的比对分析，可以辅助找到潜在的油气储层。
2. 油气资源评价：地质录井数据可以用于评价油气资源量、预测地层的储层性质和非均质性，为油气资源开发提供技术支持。
3. 井筒工程：地质录井数据可以用于判别井筒中不同地层的物理性质，为井筒工程设计和作业提供参考。
4. 油田开发：地质录井数据可用于确定储层内部流体性质、地层压力分布、水驱油、水淹油等物理现象的发生机理，为油田开发提供技术支持。
四、地质录井数据采集方法地质录井数据的采集方法主要有直接测井法和间接测井法两种。
1. 直接测井法：直接测井是指在地层内直接进行煤样、岩样和水样的测定方法，主要包括岩心取样、物性实验、岩性分析等。
直接测井可以获取到真实的地层数据，但是采样与分析所需的时间、成本和技术要求都很高。
2. 间接测井法：间接测井是指通过钻井液、钻井过程中产生的信息、井壁条件等手段来推断地层的物性信息。
间接测井方法具有速度快、成本低等优点，但是获取的数据相对直接测井方法要不够准确。
地质录井的应用及其作用
地质录井的应用及其作用对于当前的油田勘查活动来讲，使用最多的措施有如下的一些：岩屑录井、钻井液录井、钻时录井、荧光录井和气测录井。
（1）岩屑录井：对于岩屑来讲，在钻井的时候能够精准的体现出岩层的具体信息，其对于辨别油层有着非常积极地意义。
而且，工作者对其展开一定的分析，就能够明确其中的含油数。
一般的规律如下。
在光照背景中，假如其出现黄褐色，而且有一种香气，其气味与原油没有非常大的差别，存有的不同之处是它的重量不是一样的，此时就能够断定该层中有油。
此措施非常的易于把握，而且活动便利。
（2）钻井液录井：此类措施是经由定时从井液中猎取样本来明确井下的内容。
一般来说，针对样本的探究关键是明确它的密度和其中的烃类气体。
如果钻井的时候，到达了油气层的话，其液体的特征就出现了改变。
关键的体现为以下的内容，液体的密度变低，流速变快，而且会存有气泡等。
（3）钻时录井：也就是说经由分析具体的活动时间来展开录井活动。
一般来说，当展开钻井活动的时候，在砂岩和泥岩中的意义是很不一样的，当从泥岩变为砂岩的时候，因为油量发生了改变，时间会变化。
在具体的勘察活动中，经常用该项科技来明确其中的含油数。
（4）荧光录井：这种录井方式是指利用观察岩屑中发光的岩屑所占的百分比来确定岩屑中的含油量。
一般含油的岩屑主要表现为金黄色、浅黄色、亮黄色、暗黄色或者棕黄色。
其中以表现出金黄色和亮黄色的含油量最多。
这也是一项判别岩层含油量的简单的观察方法。
（5）气测录井：这种方式其实质是包含于钻井液录井方式中的，这种方式也是通过度析钻井液中含有的烃类气体的含量及其组成成分，进而根据气体的含量和组分中各气体所占的比例来推断是否遇到了油气层。
它在勘察活动中发挥着非常关键的意义，假如不存有该项工艺的话，此时我们国家的勘察活动就无法有效的展开了。
它对于油田的探究活动来见，发挥的意义是一种决定性。
接下来以实际案例论述其作用。
（1）74年9月，油田勘探人员利用地质录井技术在冀门1井中2976米深进入了震旦系，即新远古Ⅲ系，实行取心0.92米，发现已经风化的白云岩的晶洞裂缝中含油，经试油，在其下的第三系日产油能达到63吨，这大大推延了古潜山的发现。
地质录井-教材
（6）有薄片鉴定的碎屑岩定名应参照鉴定报告。如含云细粒次长石岩屑
砂岩、细砂质中粒岩屑砂岩、含砾粗粒火山碎屑砂岩等，其结构应与薄片定名吻合。
（二）碎屑岩岩心描述 2、颜色
（1）单色：颜色均一，单一色调， 描述干燥岩心新鲜面颜色。 色调的差别用“深”、“浅”表示，如 基本颜色代码表 灰色中砂岩、浅灰色细砂岩。 颜色 代码 颜色 代码 （2）复合色：两种颜色组成，次要 白色 0 蓝色 6 颜色在前，主要颜色在后，如灰白色粉 红色 1 灰色 7 砂岩。 紫色 2 黑色 8 （3）杂色：由三种或三种以上颜色 褐色 3 棕色 9 组成，所占比例相近，如杂色细砾岩。 黄色 4 杂色 10 （4）纵向上的颜色变化及色斑、色 绿色 5 带的排列、分布情况。 （5）颗粒较粗的岩石，写明矿物成分及胶结物原生、次生颜色。 （6）含油气岩石，应区分原油浸染的颜色和本色，能看到的岩石 本色应描述。
3、碎屑成分
（二）碎屑岩岩心描述
碎屑主要由母岩（岩浆岩、变质岩及较老的沉积岩）风化产物及化学 沉淀物、少量的火山碎屑及生物碎屑等组成。 主 要碎屑 及矿物成份 以 “为主” 表示，其余 矿物成份分 别以 “ 次 之”(25%～50%)、“少量”(5%～25%)、“微量”(1%～5%)、“偶见”(＜ 1%)表示。 有薄片资料的，碎屑成份按照鉴定报告，由多到少依次用百分数表示。
（二）碎屑岩岩心描述
1、定名原则：颜色+含油级别+岩性（三级定名）
（1）按岩性成份含量定名 50%≤含量，定岩石的基本名，以“××岩”表示； 25%≤含量＜50%，以“××质”表示，写在基本名称之前； 10%≤含量＜25%，以“含××”表示，写在最前面； 含量＜10%，不参加定名，应描述； 含量均＜50%，则采用复合定名原则，即把25%≤含量＜50%的成 份联合起来定岩石的基本名称。
录井与测井课程标准
3.3《录井与测井》课程标准课程编码：B080104 课程类别：专业学习领域课程适用专业：石油工程技术专业授课单位：石油工程系学时： 40+4周编写执笔人及编写日期：张玉平 2009.08学分： 2.5 审定负责人及审定日期：3.3.1课程定位3.3.1.1课程性质：《录井与测井》课程是石油工程技术专业一门必修的专业学习领域课程。
地质录井与测井工作与油气勘探开发密切相关，本课程以现代综合录井和测井技术为基础，讲述录井与测井技术的理论、方法、应用，是一门实用性较强的课程。
3.3.1.2课程作用：本课程与《钻井施工操作》、《钻井液配制与维护》（《钻井工程技术》、《钻井液技术》）两门专业课程存在内容上的相互借鉴及互补作用，其与《石油地质基础》课程之间，更是具有相互依托、承上启下的关系。
通过本课程的学习可以拓展学生的专业知识面以及职业取向。
3.3.1.3课程目标（1）明确钻井地质工作是为勘探开发油气资源服务的，为地质工作服务。
在各项工作乃至社会生活当中，树立牢固的服务观念。
（2）学习掌握钻井地质工作的基本概念、原理和方法。
（3）培养学生的计算能力和实验技能；（4）培养学生分析问题、解决问题和理论联系实际的能力。
（5）培养学生热爱石油行业、勤奋求实、艰苦奋斗、敢于创新的开拓精神；培养学生擅与人协作和吃苦耐劳的精神；培养良好的社会公德和职业道德；培养理论联系实际，实事求是的科学态度。
3.3.2课程设计基本理念和思路3.3.2.1课程设计的理念为了实现课程目标，本课程将以下理念贯穿于课程设计和建设中：终身学习的教育观、多元智能的学生观、建构主义的知识观、“设计导向”的职教观、能力本位的质量观、过程导向的课程观、行动导向的教学观、校企合作的课程开发观；所遵从的理念是基于“以就业为导向”以及未来职业的工作需要和高职学生的特质，培养学生具备职业市场所需的职业能力，生涯发展所需的能力和终身学习的能力。
将“以能力为目标，实际工作内容为载体”；“知识理论实践一体化”的教学理念融入到课程教学的整体设计之中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地质录井及应用课程标准
课程名称：地质录井应用课程代码：01007092
适用专业：钻井工程技术课程学时：32
一、课程定位
本课程是钻井技术专业的重要课程之一，通过本课程学习，使学生掌握地质录井的基本方法，利用地质录井资料指导现场钻井过程，结合测井资料进行油气水层的综合分析和判断，建立地层柱状剖面图。
使学生具备钻井工，地质工的职业素质，满足零距离就业的需要。
同时，还要注重学生再学习能力的培养，为后续就业奠定基础。
前修课程: 油气藏地质分析及应用
后续课程: 钻井施工
二、课程目标
（一）知识目标
1．认知什麽是地质录井，为什么要进行地质录井。
2．了解并掌握各种地质录井方法的原理及作用。
3．地质录井技术在钻井过程中的应用。
4．绘制地质录井综合柱状剖面图。
5．利用地质录井资料判断油气水层。
（二）能力目标
1．专业能力
（1）能够利用岩屑和岩心资料确定地层岩性、划分储集层。
并进行储层地质描述；
（2）能够结合测井资料判别油气水层及沉积旋回的划分；
（3）应用资料绘制地质录井综合柱状剖面图；
（4）地质录井资料在地质综合研究中的应用。
2. 方法能力
（1）地质录井过程是一个资料采集的全过程，通过学习学生可以掌握信息收集的方法和去伪存真的能力；
（2）完井过程要绘制录井综合柱状剖面图，可提高学生的动手及逻辑能力；
（3）编写完井地质总结报告可提高学生的系统思考及书面表达能力。
3. 社会能力
（1）具有良好的职业道德及爱国创业精神；
（2）具有良好的团队协作精神；
（3）具有安全生产及环境保护意识；
（4）认同石油企业文化，坚持“三老四严”，对工作精益求精。
三、课程设计思路
1.教学内容设计思路
本课程是在对油田企业进行充分调研的基础上，与现场场专家共同对地质录井岗位进行工作任务分析，参照地质录井工国家职业标准，提炼出典型工作任务；
根据地质录井的工作流程，本课程设计了4个学习情境。
（1）地质录井及其方法
（2）综合录井原理及资料应用
（3）录井新方法
（4）完井地质总结
2.教学组织设计思路
首先以真实的地质录井过程为背景提出教学项目，在每一个项目中明确各项工作任务以及各项任务之间的衔接关系。
其次，在各项任务中获取资料信息的整理过程中应用实际图幅和文字报告明确实际收集的资料和整理后资料之间的关系。
最终将资料采集，收集和整理的全过程系统化完成教学设计。
该项教学属于实际应用教学，教学方法的采用比较灵活。
四、课程内容
五、教学设计
六、考核与评价
课程考核：阶段考核、过程考核、结果考核（学习情境实施的六步）
考核方式：学生自评、小组互评、教师评价
考核方法：笔试、口试、操作、答辩
考核内容：职业能力、方法能力、社会能力
考核比例：
学生自评(10%)，小组互评(10%)，教师对小组评价（30%），教师对学生评价（50%）
地质录井及其方法 40分
综合录井原理及资料应用 30分
录井新方法 10分
完井地质总结 20
七、实施与建议
（一）教材与相关资源开发建议
1．教材及参考教材
《地质录井方法与技术》
《油气水层定量评价录井新技术》
《综合录井岗位培训教材》
2.丰富的教学资源库
（1）助教资源：课程标准、教材参考、教学单元设计、课程PPT、图片库、视频库。
（2）助学资源：课程PPT、动画、教学录像、图片库、视频库、动画库、实训项目、典型案例、职业资格标准、职业技能鉴定题库。
（二）教师师资配备建议
理论教师与现场实践指导教师相结合
（三）教学条件配备建议
（1）建立综合录井仿真模拟系统，完善地球化学录井仪，定量荧光录井仪的配备。
（2）配备完整的完井地质资料绘图软件。
制定人：郝景波
审核人：姜继水 2010年11月19日。
