压力表型式分类部分
(完整版)压力表类型

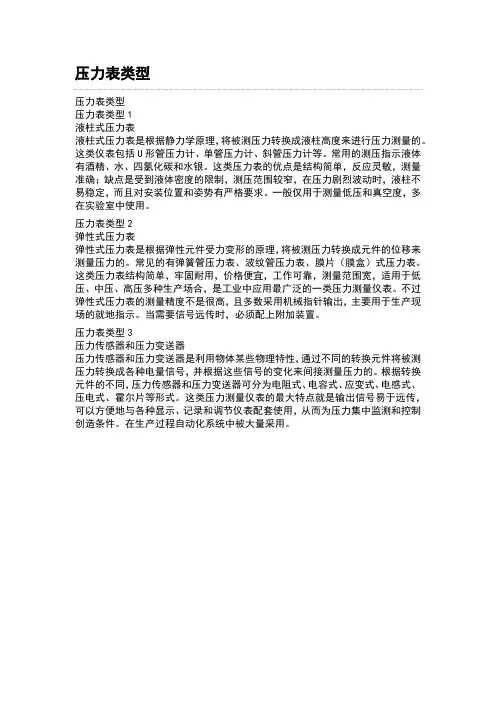

压力表类型
压力表类型1
液柱式压力表
液柱式压力表是根据静力学原理，将被测压力转换成液柱高度来进行压力测量的。
这类仪表包括U形管压力计、单管压力计、斜管压力计等。
常用的测压指示液体有酒精、水、四氯化碳和水银。
这类压力表的优点是结构简单，反应灵敏，测量准确；缺点是受到液体密度的限制，测压范围较窄，在压力剧烈波动时，液柱不易稳定，而且对安装位置和姿势有严格要求。
一般仅用于测量低压和真空度，多在实验室中使用。
压力表类型2
弹性式压力表
弹性式压力表是根据弹性元件受力变形的原理，将被测压力转换成元件的位移来测量压力的。
常见的有弹簧管压力表、波纹管压力表、膜片（膜盒）式压力表。
这类压力表结构简单，牢固耐用，价格便宜，工作可靠，测量范围宽，适用于低压、中压、高压多种生产场合，是工业中应用最广泛的一类压力测量仪表。
不过弹性式压力表的测量精度不是很高，且多数采用机械指针输出，主要用于生产现场的就地指示。
当需要信号远传时，必须配上附加装置。
压力表类型3
压力传感器和压力变送器
压力传感器和压力变送器是利用物体某些物理特性，通过不同的转换元件将被测压力转换成各种电量信号，并根据这些信号的变化来间接测量压力的。
根据转换元件的不同，压力传感器和压力变送器可分为电阻式、电容式、应变式、电感式、压电式、霍尔片等形式。
这类压力测量仪表的最大特点就是输出信号易于远传，可以方便地与各种显示、记录和调节仪表配套使用，从而为压力集中监测和控制创造条件。
在生产过程自动化系统中被大量采用。
压力表新国标《一般压力表》GBT1226
压⼒表新国标《⼀般压⼒表》GBT1226（压⼒表型式分类部分）压⼒表是常见的计量器具，在⼯业过程控制与技术测量过程中，由于机械式压⼒表的弹性敏感元件具有很⾼的机械强度以及⽣产⽅便等特性，使得机械式压⼒表得到越来越⼴泛的应⽤。
压⼒表国家标准《⼀般压⼒表》GB/T1226-2001已于2002年3⽉1⽇起实施执⾏,⽼国标即失效,但在⽇常选⽤压⼒表时,经常有⽤户⽤到⽼国标的参数,所以有必要在这⾥解读⼀下新旧国标的区别和不同之处。
《⼀般压⼒表》GB/T1226-2001规定了⼀般压⼒表的产品分类、技术要求、试验⽅法、检验规则和标志、包装与贮存要求。
《⼀般压⼒表》GB/T1226-2001适⽤于弹簧管(C型管、盘簧管、螺旋管)等机械指针式压⼒表、真空表及压⼒真空表(以下简称仪表)。
本标准不适⽤于带有附加装置及特殊功能的仪表。
1．⼀般压⼒表的定义《⼀般压⼒表》GB/T1226-2001规定了⼀般压⼒表的定义：精确度等级等于或低于1.0级的压⼒表、真空表及压⼒真空表。
安装⽅式的区别2．安装⽅式的区别压⼒表国家标准《⼀般压⼒表》GB/T1226-2001中第4.1.2 仪表按螺纹接头及安装⽅式分为:直接安装压⼒表、嵌装(盘装)压⼒表、凸装(墙装)压⼒表。
(见表1及图1~图7)表 1名称螺纹接头及安装⽅式直接安装压⼒表径向直接式(I)轴向偏⼼直接式(Ⅱ)轴向同⼼直接式(Ⅲ)嵌装(盘装)压⼒表轴向偏⼼嵌装式(IV )轴向同⼼嵌装式(v)凸装(墙装)压⼒表径向凸装式（Ⅵ)轴向同⼼凸装式(Ⅶ )⽼国标的安装⽅式只有：径向直接式(I)、径向凸装式（Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。
见下表和图型式安装⽅式接头位置外壳公称直径I径向直接式径向40；60；100；150；200；250Ⅱ径向凸装式径向60；100；150；200；250Ⅲ轴向嵌装式轴向60；100；150；200；250Ⅳ轴向直接式轴向40；60仪表精度等级的变化3．仪表精度等级的变化压⼒表国家标准《⼀般压⼒表》GB/T1226-2001中第4.2 仪表的精确度等级:仪表的精确度等级分为:1.0级;1.6级;2.5级;4.0级。
压力表的结构原理及类别解析
压力表的结构原理及类别解析压力表是一种测量液体或气体压力的仪器。
在工业生产、机械制造、船舶航海等领域中被广泛应用。
本文将介绍压力表的结构原理以及常见的压力表类别。
压力表的结构原理压力表的主要结构包括指针、表盘、弹簧管和连接管道等。
压力表是基于弹簧管原理设计的，当被测液体或气体的压力变化时，弹簧管受到压力变形，从而驱动指针在表盘上偏移，指示所测压力的值。
常见的压力表包括机械式压力表和电子式压力表。
机械式压力表机械式压力表是指利用弹簧管转换被测压力变化为机械运动的压力表。
机械式压力表具有结构简单、使用方便、可靠等特点。
常见的机械式压力表包括差压式压力表、震荡管式压力计和弹性元件式压力表等。
差压式压力表差压式压力表是一种电子式压力表，利用两个联通有压力的管道间产生的压力差来测量压力。
差压式压力表构造复杂，精度高，但需要对被测介质进行流量调节，价格较机械式压力表高。
震荡管式压力计震荡管式压力计是一种基于流体结构振动的压力测量装置，优点是精度高、量程大、稳定性好，但受流体参数限制不能测量高粘度、高流速的流体，价格较高。
弹性元件式压力表弹性元件式压力表是利用弹性元件产生弹性变形来测量压力的压力表。
弹性元件包括弹簧、膜片等。
弹性元件式压力表结构简单，价格便宜，但量程、精度和可靠性都比不上差压式压力表。
电子式压力表电子式压力表是指采用电子传感器、信号放大电路等组成的压力测量仪器。
电子式压力表的优点是精度高、抗干扰能力强、可自动校准、显示直观等，但价格相对机械式压力表较高。
压力表的类别压力表根据测量特征以及使用环境的不同，分为常压力表、低压力表、高压力表、微差压力表、抗震压力表等多种不同的类别。
常压力表常压力表广泛使用于一般的工业企业，测量范围一般为常压，即介于0至1.6Mpa之间的压力范围。
低压力表低压力表用于测量低压范围，测量范围一般在0至0.1Mpa之间，一般用于空调、燃气设备、氧气供应等场合。
高压力表高压力表的测量范围一般在0至25.0Mpa之间，常见于汽车、石化、锅炉、水电等领域。
压力表分类的解读
压力表分类的解读压力表按其测量精确度，可分为精密压力表、一般压力表。
精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05，一般压力表的测量精确度等级分别为1.0、1.6、2.5、4.0级。
压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。
一般压力表以大气压力为基准，绝压表以绝对压力零位为基准，差压表测量两个被测压力之差。
压力表按其测量范围，分为真空表、压力真空表、微差表、低压表、中压表及高压表。
真空表用于测量小于大气压力的压力值，压力真空表用于测量小于和大于大气压力的压值，微压表用于测量小于60000PA的压力值，低压表用于测量0~6MPA压力值，中压表用于测量10~60MPA压力值，高压表用于测量100MPA以上压力值。
压力表按其显示方式分：指针压力表、数字压力表。
耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油（现在大部分用硅油填充），由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。
带有电接点控制开关的压力表可以实现发讯报警或控制功能。
带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。
隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高压、易结晶介质的压力。
压力表的弹性元件机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。
机械压力表采弹簧管（波登管）、膜片、膜盒及波纹管等敏感元年并按此分类。
敏感元件一般是同铜合金、不锈钢或由特殊材料制成。
弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。
一般采用冷作硬化型材料坯管，在退炎态具有很高的塑性，经压力加工冷作硬化及定性处理后获得很高的弹性和强度。
弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。
弹簧管的测量范围一般在0.1MPA~250MPA.。
膜片敏感元件是带有波浪的圆形膜片，膜片本身位于两个法兰之间，或焊接在法兰盘上或其边缘夹在两个法兰盘之间，膜片一侧受到测量介质的压力，这样膜片所产生的微小弯曲变形可用来间接测量介质的压力，压力的大小由指针显示。
压力表分类
压力表分类

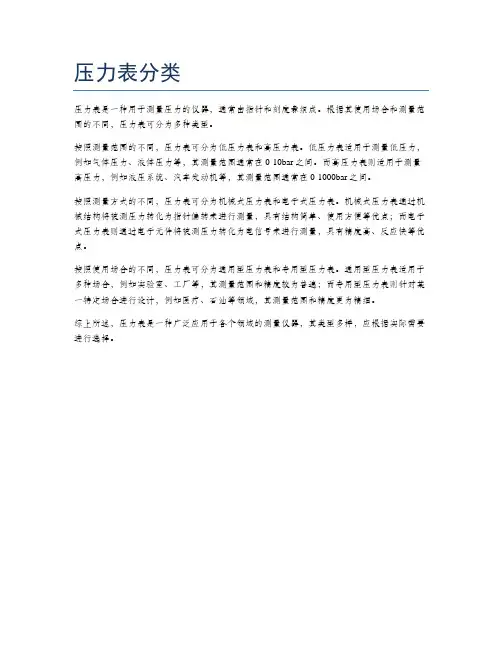

压力表是一种用于测量压力的仪器，通常由指针和刻度盘组成。
根据其使用场合和测量范围的不同，压力表可分为多种类型。
按照测量范围的不同，压力表可分为低压力表和高压力表。
低压力表适用于测量低压力，例如气体压力、液体压力等，其测量范围通常在0-10bar之间。
而高压力表则适用于测量高压力，例如液压系统、汽车发动机等，其测量范围通常在0-1000bar之间。
按照测量方式的不同，压力表可分为机械式压力表和电子式压力表。
机械式压力表通过机械结构将被测压力转化为指针偏转来进行测量，具有结构简单、使用方便等优点；而电子式压力表则通过电子元件将被测压力转化为电信号来进行测量，具有精度高、反应快等优点。
按照使用场合的不同，压力表可分为通用型压力表和专用型压力表。
通用型压力表适用于多种场合，例如实验室、工厂等，其测量范围和精度较为普遍；而专用型压力表则针对某一特定场合进行设计，例如医疗、石油等领域，其测量范围和精度更为精细。
综上所述，压力表是一种广泛应用于各个领域的测量仪器，其类型多样，应根据实际需要进行选择。
关于压力表分类的说明
关于国产压力表分类的说明因国产压力表规格型号的标注方式所执行的标准大多是各企业标准，个性化较强，无法统一，按规格型号区分很容易出错，所以在电子物资库中国产压力表的分类原则主要遵照中文名称分类:压力表主要分为六大类：普通型压力表、隔膜类（螺纹连接型）压力表、隔膜类（法兰连接型）压力表、电接点压力表、其它类压力表、精密压力表、其他等。
一、以普通型压力表为例说明分类：普通型压力表分为：普通压力表、不锈钢压力表、全不锈钢压力表、耐震压力表、不锈钢耐震压力表、全不锈钢耐震压力表。
每一款压力表又分为正压类和真空类。
如正压类分为：压力表、凸装式压力表、轴向压力表、嵌装式轴向压力表。
真空类分为：真空压力表、真空凸装式压力表、真空轴向压力表、真空嵌装式轴向压力表。
详细名称分类见附表中名称一栏。
注：凸装式压力表是俗称带后边的压力表，轴向压力表就是不带边的压力表，嵌装式轴向压力表就是带前边的压力表。
其标注方式在附表中和名称一一对应。
二、材质说明：普通型中压力表的材质为铜质；不锈钢压力表的材质是1铬18镍9钛；全不锈钢压力表的材质为316L。
耐震压力表、不锈钢耐震压力表、全不锈钢耐震压力表材质和以上压力表相对应。
在隔膜类压力表中隔膜压力表材质为碳钢；不锈钢隔膜压力表的材质是1铬18镍9钛；全不锈钢隔膜压力表的材质为316L。
耐震隔膜压力表、不锈钢耐震隔膜压力表、全不锈钢耐震隔膜压力表材质和以上压力表相对应。
三、表盘规格说明：每一种压力表表盘规格分为：40、50、60、63、100、150、200、250。
表盘规格为表盘直径。
四、标注方式说明:不锈钢压力表后缀为B，全不锈钢压力表后缀为BF。
所有隔膜类（螺纹连接型）压力表标注方式为ML，隔膜类（法兰连接型）压力表标注方式为MF。
五、其它说明：每一种表盘所对应的螺纹接口、精度等级和测量范围在备注中都一一说明，详见备注一栏。
压力表种类定义及工作原理
压力表那些事儿：种类多，原理妙，一文带你全搞懂！说起压力表，大家伙儿可能都不陌生，家里用的自来水龙头旁边，工厂里的机器设备上，经常能瞅见它的身影。
这压力表啊，就像是咱们的眼睛，能告诉咱们压力是大了还是小了，重要着呢！今天，咱们就来聊聊压力表的那些事儿，说说它都有哪些种类，又是咋工作的。
压力表的种类：五花八门，各显神通压力表啊，种类繁多，就跟咱们家里的锅碗瓢盆一样，各有各的用处。
指针式压力表：这是最常见的一种了，就像咱们以前用的老式挂钟，里头有个指针在转来转去。
指针指着哪儿，就代表现在的压力是多少。
简单、直观，一看就懂。
数字式压力表：这个就更高级了，直接显示数字，就跟手机屏幕似的。
读数那叫一个精准，特别适合需要精确测量压力的场合。
差压表：这个压力表有点特别，它不光能测一个地儿的压力，还能比较两个地儿之间的压力差。
就像咱们比较两个苹果哪个更甜一样，差压表就是用来比较两个地方的压力哪个更大的。
特种压力表：还有一些压力表是专门为了特殊环境设计的，比如高温、高压、腐蚀性强的地方。
这些压力表啊，就像是穿上了防弹衣的特种兵，能在恶劣环境下继续工作。
工作原理：别看它简单，里头学问大着呢压力表之所以能工作，全靠里头的几个关键部件：弹簧管、齿轮传动机构、指针和表盘。
弹簧管：这是压力表的心脏。
当压力变化时，弹簧管会变形，就像咱们吹气球一样，气球越大，里头的气就越多，压力也就越大。
弹簧管变形后，就会带动其他部件动起来。
齿轮传动机构：弹簧管变形后，会通过一个齿轮传动机构把力量传递给指针。
这个机构就像咱们骑的自行车链条一样，能把力量从一个地方传到另一个地方。
指针和表盘：最后啊，指针就会在表盘上转动，指示出现在的压力值。
表盘上的刻度就像咱们量体温的温度计一样，能告诉咱们压力是多少。
总之啊，压力表虽然看着简单，但里头的学问可不少。
它就像咱们生活中的小助手一样，时刻提醒咱们注意压力的变化，保证咱们的安全和设备的正常运行。
希望这篇文章能让大家对压力表有个更清晰的认识！。
(完整)压力表的分类
压力表的分类Y 一般压力表Y-50 Y60 Y100 Y150一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力. 型号命名:技术参数:型号 结构形式 精确度%测量范围 MPaY —50Z 轴向无边 ±2。
5 -0.1~0;—0。
1~0.06;—0。
1～0.15；—0.1～0.3；-0.1~0.5;-0.1～0.9；—0。
1～1。
5;—0。
1～2.4； 0～0.1;0~0。
16;0~0.25；0～0.4；0~0.6；0～1.0;0～1.6；0～2。
5；0～4；0~6;0~10；0~16；0～25；0~40;0~60；Y —60 径向无边 Y-60T 径向带后边 Y —60Z 轴向无边 Y —60ZQ 轴向带前边 Y —100 径向无边 ±1.6Y-100T 径向带后边 Y —100Z 轴向无边 Y —100ZQ 轴向带前边 Y-150 径向无边 Y-150T 径向带后边 Y —150Z 轴向无边 Y —150ZQ轴向带前边注：轴向可按要求带方形前边。
使用工作温度:—40℃~70℃ 仪表执行标准：GB/T1226-2001外形尺寸：外形尺寸 mm型号A B C D d d0MY-50Z2924050//14×1.5主要产品：一般压力表；轴向压力表：轴向带边压力表:真空表：真空压力表:耐震压力表;全不锈钢压力表；耐震全锈钢压力表；定位型压力表；差动远传压力表;耐震型差动远传压力表;电感压力变送器;全不锈钢电感压力变送器：隔膜力表；压力继电器;耐震电接点压力表;全不锈钢耐震电接点压力表:光电耐震电接点压力表；耐震光电信号电接点压力表膜片压力表;耐震膜片压力表；耐腐膜片压力表；耐腐耐震膜片压力表;不锈钢膜盒压力表；膜盒压力表；双金属温度计；接点双金属温度计：卡箍型双金属温度计：抗振差压表;保护继电器；抗振电接点压力表（大功率)；防爆感应接点压力表抗振感应接点压力表；控制器；感应接点压力表（带开关放大器); 抗振电接点压力表(带保护继电器)；抗振磁敏电接点力表等系列仪表。
压力表分类
第二部分B类压力表六、非强检计量器具与B、C类计量器具的关系由于A类计量器具等同于强检计量器具，那么非强检计量器具就包括B、C类计量器七、非强检计量器具检定周期由企业自行确定《中华人民共和国计量法》第九条第二款规定，对非强制检定的计量标准器具和工作计量器具，使用单位应当自行定期检定或者送其他计量检定机构检定，县级以上人民政府计量行政部门应当进行监督检查。
《中华人民共和国计量法实施细则》于1987年1月19日经国务院批准，1987年2月1日由国家计量局发布。
《中华人民共和国计量法实施细则》第十二条规定：企业、事业单位应当配备与生产、科研、经营管理相适应的计量检测设施，制定具体的检定管理办法和规章制度，规定本单位管理的计量器具明细目录及相应的检定周期，保证使用的非强制检定的计量器具定期检定。
由此可知，非强制检定的压力表也是需要定期检定，只不过检定的周期由企业自行确定。
八、B类计量器具的定义B类计量器具包括：１．用于量值传递的工作标准计量器具。
２．用于生产过程中带有控制回路和较重要检测参数的计量器具或施工过程中检测主要参数的计量器具。
３．用于企业内部经济核算、物资管理的计量器具。
４．用于产品质量检验中主要的计量器具。
５．安装在生产线或设备上，计量数据准确度要求高但非停产不能拆卸的计量器具。
九、Ｂ级计量器具内容及其检定方法《化学工业计量器具分级管理办法》第八条规定：１．对于连续性运转装置上拆卸不便的计量器具，根据有关检定规程，可随设备检修周期同步安排检定周期，但在日常运转中，必须严格监督检查。
２．对准确度要求较高，但性能稳定，使用不频繁的计量器具检定周期可适当延长。
所延长的时间应以保证计量器具可靠性为原则。
对使用频次高和需确保使用精度的计量器具，应酌情缩短检定周期。
３．通用计量器具专用时，按其实际使用需要，根据检定规程要求，可适当减少检定项目或只作部分项目的检定，但检定证书应注明准许使用范围和使用地点，并在计量器具的明显位置处标帖限用标志。
压力表
压力表专题目录1.压力表的分类、其它名称及用途2.弹性压力计的工作原理及特点3.弹性元件分类4.膜片压力表的工作原理5.弹簧管压力表的工作原理6.压力表结构型式示意图7.压力表技术参数，安装方式8.压力表的选型方式9.压力表安装原则、检定周期及规格表示压力表的分类、其它名称及用途一、压力表的分类：测量压力或真空度的仪表很多，按照其转换原理的不同，大致可分为四类。
1、液柱式压力计：他根据流体静力学原理，将被测压力转换成液柱高度进行测量的，按其结构形式的不同，有U形管压力计、单管压力计等。
这类压力计结构简单、使用方便，但其准确度受工作液的毛细管作用，密度及视差等因素的影响，测量范围较窄，一般用来测量较低压力、真空度或压力差。
2、弹性式压力计：它是将被测压力转换成弹性元件变形的位移进行测量的，例如弹簧管压力计及模式压力计等。
3、电气式压力计：它是通过机械和电气元件将被测压力转换成电量（如电压、电流、频率等）来进行测量的仪表，例如各种压力传感器和压力变送器。
4、活塞式压力计：它是根据水压机液体传送压力的原理，将被测压力转换成活塞上所加平衡砝码的质量来进行测量的。
它的测量准确度很高，允许误差可小到0.05%~0.02%。
但结构较复杂，价格较贵。
一般作为标准压力测量仪表，来检验其他类型的压力计。
二、压力表其它名称：压力表又称为，压力计、压强计。
三、压力表用途：测量机器、设备或容器内的水、蒸汽、压缩空气及其他中性液体或气体的压力。
弹性压力计的工作原理及特点弹性式压力计是利用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性形变的原理而制成的测量仪表。
特点：结构简单、使用可靠、读数清晰、牢固可靠，价格低廉、测量范围宽以及有足够的精度等特点。
在工业上是应用最为广泛的一种测压仪表。
弹性元件分类一、弹性元件定义：弹性元件是一种简易可靠的测压敏感元件。
弹性元件在弹性限度内受压后产生变形，变形的大小与被测压力成正比。
压力表分类
压力表分类压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，被广泛用于热力管网、油气传输、供水供气系统、车辆保修厂等领域中。
压力表的常见类型有哪些呢?下面小编就来具体介绍一下，希望可以帮助到大家。
压力表的分类波登管压力表：波登管敏感元件是弯成圆形，截面积显椭圆形的弹性C形管。
测量介质的压力作用在波动管的内侧，这样波登管椭圆截面会趋于圆形截面。
由于波登管微小变形，形成一定的环应力。
此环应力会使波登管向外延伸。
由于弹性波登管头部没有固定，其就会产生小小变形，其变形的大小取决于测量介质的压力大小。
波登管的变形通过机芯间接地由指针显示测量介质的压力。
膜盒压力表：膜盒敏感元件由两块连接在一起的显圆形波浪的膜片组成。
测量介质的压力作用在膜盒腔内侧，由此所产生的变形可用来间接测量介质的压力。
压力值的大小由指针显示。
膜盒压力表一般用来测量气体的压力，并能测量微压、过压保护在一定程度上也是可以的。
当几个膜盒敏感元件叠在一起后会产生较大的传递力来测量极微小的压力。
防爆压力表：防爆压力表适合用在易燃易爆的场合，它和普通压力表不同，防爆压力表的要求更高，首先是安全系数高不高，防爆压力表的种类很多，如何选择适合自己的压力表，这就要全盘考虑了。
防爆压力表按防爆系数分：本安防爆压力表和隔爆压力表。
安性能分：电接点防爆压力表、指针式防爆压力表，数字显示防爆压力表。
防爆电接点压力表：防爆电接点压力表的隔爆外壳具有良好的隔爆性能，因此防爆电接点压力表对在正常工作过程中由于火花或电弧的影响，除了能承受壳体内部的爆炸性气体混合物在一旦引起爆炸时产生的爆炸压力外，并能有效地阻止由此产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。
这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。
防爆数字(指针)显示压力表：精度高、高稳定性，误差≤1%，内电源、微功耗、不锈钢外壳，防护坚固，美观精致。
压力表规格及型号尺寸
压力表规格及型号尺寸今天，许多工厂和企业都要求安装压力表来检测压力值。
压力表的类型繁多，规格也各不相同，因此，选择合适的压力表非常重要。
首先，我们要了解压力表的类型及型号，其次了解不同型号的尺寸。
压力表主要分为指针式和电子式两类。
指针式压力表采用指针结合刻度盘来显示压力值，电子式压力表则采用显示屏幕来显示。
指针式压力表又分为静态和动态两类，静态型压力表适用于不变的静态压力介质，动态型适用于变化的动态压力介质。
指针式压力表的型号有：压力表D-TYPE、压力表M-TYPE、压力表N-TYPE、压力表R-TYPE、压力表RS-TYPE、压力表T-TYPE、压力表W-TYPE等，它们的最大压力值和可显示范围是不同的。
压力表D-TYPE具有最大设定值为400巴，0.4至420巴可显示范围及±0.4到±4.2巴可调节范围，外形尺寸为φ48×90mm，重量为0.25kg；压力表M-TYPE具有最大设定值为8,000巴，0.4至420巴可显示范围及±0.4到±42.0巴可调节范围，外形尺寸为φ66×110mm，重量为0.45kg；压力表N-TYPE具有最大设定值为32,000巴，0.4至420巴可显示范围及±0.4到±420.0巴可调节范围，外形尺寸为φ88×128mm，重量为1.15kg；压力表R-TYPE具有最大设定值为32,000巴，2.5至3,490巴可显示范围及±2.5到±3490.0巴可调节范围，外形尺寸为φ100×140mm，重量为1.3kg；压力表RS-TYPE具有最大设定值为50,000巴，2.5至3,490巴可显示范围及±2.5到±3490.0巴可调节范围，外形尺寸为φ120×160mm，重量为2.4kg；压力表T-TYPE具有最大设定值为100,000巴，2.5至3,490巴可显示范围及±2.5到±3490.0巴可调节范围，外形尺寸为φ140×180mm，重量为3.5kg；压力表W-TYPE具有最大设定值为100,000巴，4.0至4,800巴可显示范围及±4.0到±4800.0巴可调节范围，外形尺寸为φ160×200mm，重量为5.5kg；电子式压力表具有紧凑的设计，使用方便，有数字显示屏幕显示压力值，也可以通过与计算机系统联接，对压力介质持续监测。
压力表 量程分类
压力表量程分类
压力表的量程分类是根据其测量范围来划分的。
常见的压力表量程分类有以下几种：
1. 绝对压力表（Absolute Pressure Gauge）：测量绝对压力，即相对于真空的压力值。
它的量程一般从0开始，单位为帕斯卡（Pa）或磅力/平方英寸（psi）。
2. 相对压力表（Gauge Pressure Gauge）：测量相对于大气压力的压力值。
它的量程一般从0开始，单位为帕斯卡（Pa）或磅力/平方英寸（psi）。
3. 差压表（Differential Pressure Gauge）：用于测量两个位置之间的压力差。
它的量程一般为正负值，单位为帕斯卡（Pa）或磅力/平方英寸（psi）。
4. 组合式压力表（Compound Pressure Gauge）：同时具备绝对压力和相对压力的测量功能。
它的量程通常包含正负值，单位为帕斯卡（Pa）或磅力/平方英寸（psi）。
此外，压力表的量程还可以根据具体的要求进行定制，
以适应不同的应用场景。
量程选择时需要考虑被测压力的范围，确保压力表在工作过程中保持在合适的测量范围内，以获得准确可靠的测量结果。
压力表的类型及技术参数
开发系集输教研室
彭
性 格 决 定 命 运
朋
一、压力表的类型教学内容
弹簧管式压力表
膜片式压力表 膜盒式压力表 波纹管式压力表
一、压力表的类型教学内容
一、压力表的类型教学内容
膜片式压力表的工作原理：
膜片
通入压力后，膜片将向压力低的
一面弯曲，其中心产生一定的位移， 通过传动机构带动指针转动，指示出
被测压力。
膜盒
一、压力表的类型教学内容
波纹管
一、压力表的类型教学内容
精密压力表 一般压力表
一、压力表的类型教学内容
0.25级，0.4级，0.6级
1.0级，1.类型教学内容
真空表 压力真空表 微压表（ p﹤60kPa ） 低压表（0.1~1.6MPa） 中压表（1.6~10MPa） 高压表（10~100MPa）
一、压力表的类型教学内容
普通型
耐震型
耐腐蚀型 防爆型 抗冲击型 防水型
二、压力表的技术参数教学内容
指针式压力表 数字式压力表
二、压力表的技术参数教学内容
用来表示仪表精确程度的参数，以仪表的允 许误差占表盘刻度值的百分数来划分。
二、压力表的技术参数教学内容
表盘所指示的整个盘面。 小的一般为60mm以下，中等的为60～150mm， 大的为150mm以上。
二、压力表的技术参数教学内容
径向：压力表的连接口径与表盘成1型；
轴向：压力表的连接口径与表盘成T型。
径向型压力表
轴向型压力表
二、压力表的技术参数教学内容
6MPa的压力表，精度为1.5级，问此表最大 量程允许误差是多大？
波纹管精密压力表一般压力表025级04级06级10级15级25级40级真空表压力真空表微压表p60kpa低压表0116mpa中压表1610mpa高压表10100mpa普通型耐震型耐腐蚀型防爆型抗冲击型防水型指针式压力表数字式压力表用来表示仪表精确程度的参数以仪表的允许误差占表盘刻度值的百分数来划分
各类压力表类型介绍!
压力表类型介绍！压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。
尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
一、一般压力表弹性元件式一般压力表，可分为三类：真空表、压力真空表、压力表，不言而喻，这类仪表准确度等级比较低，价格便宜。
二、其他压力表无线数字压力表：采用无线传输方式（GPRS、LORa、NB-iot）将现场数据上传到用户指定IP地址，用户可通过按键或远程设定参数。
根据现场需要可选电池供电、电源供电或双供电；应用于智慧消防、智慧水务、供暖、医疗设备等其他需要无线监控的场合。
（今年5月实施的《消防设施物联网系统技术标准》中对压力终端有明确标准，在选购时需确定该压力终端产品是否符合该技术标准）数字（数显）压力表：采用压力传感器信号转换，通过数显示压力值，准确度高达0.02级、分辨率高、功能强，常作为标准器使用，部分产品升级衍生出带有无线传输数据（GPRS、LORa、NB-iot）、本安防爆等功能，应用于仪器仪表配套、机械设备配套、医疗设备、智慧城市（消防，水务、供暖等）中，代替指针压力表。
数字远传压力表：选用4-20mA远传信号，或基于标准MODBUS RTU通讯协议的RS485信息输出。
可现场实时压力，同时压力信号可远传，传输距离优于500米。
该类型压力表可用于替代传统的指针式远传压力表或者压力变送器。
精密压力表：较一般压力表准确度高，采用高精度ADC和高速微处理器，稳定性好，可以作为精密测量。
电接点压力表：可以方便观察，还可以做到报警及控制。
可取代传统机械式电接点压力表,有塑料外壳和304不锈钢壳体。
轮胎压力表/双针压力表：属于行业专用，非常方便地在现场完成轮胎压力的采集、记录、显示、分析、输出等工作。
同时完成现场测试环境参数的同步采集。
多种压力表
多种压力表压力表是测量液体或气体压力的仪器。
在工业、机械、汽车等领域中，压力表是一种广泛使用的工具。
不同的应用场景需要不同的压力表，因此市面上有各种类型的压力表。
下面介绍一些常见的压力表类型及其特点。
1.机械式压力表机械式压力表是一种使用弹簧原理的压力测量仪器。
当被测压力作用在弹性元件上时，弹性元件就会发生形变，这个形变将会通过弹性元件和指针的连接杆机械转换成指针的运动，由此显示压力。
机械式压力表结构简单，可靠性高，具有较高的精度。
机械式压力表适用于测量气体或低粘度液体的压力，通常可以承受高达1000 bar的压力。
不过，机械式压力表的精度受到温度、湿度、震动等外部因素的影响。
2.数字式压力表数字式压力表采用压敏电阻传感器，将压力转化成电信号，再由处理器解码成数字显示。
数字式压力表具有高精度、数字化显示、自动归零等特点。
数字式压力表还可以存储最大值和最小值，方便后续处理。
数字式压力表适用于焊接、加热、空调、制冷以及通气系统等领域的压力测试。
数字式压力表广泛运用于能源、化工、石化、航空、船舶等领域。
3.液晶显示式压力表液晶显示式压力表是一种使用液晶显示屏显示压力的压力测量仪器。
液晶显示式压力表可以同时显式峰值和在指定的可控的采样时间内平均值，还可以显示温度、时间、电池电量、零点等。
液晶显示式压力表采用电池供电，使用方便。
液晶显示式压力表广泛适用于液体和气体的压力测试，如油气、化工、机械、变压器、以及汽车等领域。
4.差压式压力表差压式压力表是一种测量差压的压力表。
差压式压力表是一种通过测量两个位置的压力差来间接测量流量、液位等参数的压力测量仪器。
差压式压力表可以在计算中自动补偿过程中发生的温度和压力变化，从而大大提高了其精度。
差压式压力表是一种多功能测量仪器，适用于空气、燃气、液体的压力、流量、液位的测试。
差压式压力表在医疗、环保、矿山、建筑等领域的压力测试中有广泛的应用。
总体而言，压力表在现代工业生产中扮演着不可替代的角色，不同的应用场景需要不同类型的压力表。
压力表的分类及技术参数
压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
压力表类型图示介绍，你认识几种？
压力表类型图示介绍，你认识几种？关联材料1、什么是压力表？压力表选用原则有哪些？压力表使用注意有哪些？压力表种类很多，它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型等。
压力表系列完整。
它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。
压力类仪表是常见的计量器具广泛应用于各个领域。
它能直观地显示出各个工序环节的压力变化洞察产品或介质流程中的条件形成监视生产运行过程中的安全动向并通过自动连锁或传感装置构筑了一道迅速可靠的安全保障为防范事故、保障人身和财产安全发挥了重要作用。
压力表在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。
尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
从安装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。
直接安装式，又分为径向直接安装式和轴向直接安装式。
其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。
轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。
所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。
轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。
从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围（仪表量程）；在负压量域（真空）又有3种负压（真空表）；正压与负压联程的压力表是一种跨量域的压力表。
压力表分类
压力表分类压力表是一种广泛应用于工业领域的测量仪器，用于测量液体、气体或蒸汽在管道或容器中的压力。
根据其工作原理和结构特点，压力表可以分为不同类型，包括机械压力表、电子压力表和数字压力表等。
本文将从这几个方面对压力表进行分类和介绍。
机械压力表是最常见的一种压力表类型，它通过机械装置将压力转换为指针的运动来显示压力数值。
机械压力表通常由压力测量系统、传动装置和指示装置组成。
压力测量系统包括测压元件和连接管路，传动装置则将测量到的压力转换为指针的旋转运动，指示装置则通过指针来显示压力数值。
机械压力表具有结构简单、价格低廉、使用方便等优点，广泛应用于各种工业场合。
电子压力表是一种利用电子传感器来测量压力并将其转换为电信号进行显示的压力表。
电子压力表通常由压力传感器、信号处理电路和显示装置组成。
压力传感器将受压介质的压力转换为电信号，信号处理电路对电信号进行放大、滤波和处理，最终通过显示装置显示压力数值。
电子压力表具有精度高、响应速度快、抗干扰能力强等优点，适用于对压力测量精度要求较高的场合。
数字压力表是一种将压力信号转换为数字形式进行显示的压力表。
数字压力表通常由压力传感器、A/D转换器、微处理器和显示装置组成。
压力传感器将受压介质的压力转换为电信号，A/D转换器将模拟信号转换为数字信号，微处理器进行数据处理和显示控制，最终通过显示装置显示压力数值。
数字压力表具有显示精确、可编程性强、功能丰富等优点，适用于需要进行数据记录和远程监控的场合。
除了以上几种常见的压力表类型外，还有一些特殊用途的压力表，如差压表、差压变送器、绝对压力表等。
差压表用于测量两个压力之间的差值，差压变送器则将差压信号转换为标准信号输出，绝对压力表则用于测量介质的绝对压力值。
这些特殊用途的压力表在某些特定的工业领域具有重要的应用价值。
总的来说，压力表作为工业领域中常用的测量仪器，根据其工作原理和结构特点可以分为机械压力表、电子压力表、数字压力表和特殊用途的压力表等不同类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力表新国标《一般压力表》GB/T1226-2001解读
（压力表型式分类部分）
压力表是常见的计量器具，在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
压力表国家标准《一般压力表》GB/T1226-2001已于2002年3月1日起实施执行,老国标即失效,但在日常选用压力表时,经常有用户用到老国标的参数,所以有必要在这里解读一下新旧国标的区别和不同之处。
《一般压力表》GB/T1226-2001规定了一般压力表的产品分类、技术要求、试验方法、检验规则和标志、包装与贮存要求。
《一般压力表》GB/T1226-2001适用于弹簧管(C型管、盘簧管、螺旋管)等机械指针式压力表、真空表及压力真空表(以下简称仪表)。
本标准不适用于带有附加装置及特殊功能的仪表。
1．一般压力表的定义
《一般压力表》GB/T1226-2001规定了一般压力表的定义：
精确度等级等于或低于1.0级的压力表、真空表及压力真空表。
2．安装方式的区别
压力表国家标准《一般压力表》GB/T1226-2001中第4.1.2 仪表按螺纹接头及安装方式分为:直接安装压力表、嵌装(盘装)压力表、凸装(墙装)压力表。
(见表1及图1~图7)
老国标的安装方式只有：径向直接式(I)、径向凸装式（Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。
见下表和图
3．仪表精度等级的变化
压力表国家标准《一般压力表》GB/T1226-2001中第4.2 仪表的精确度等级:
仪表的精确度等级分为:1.0级;1.6级;2.5级;4.0级。
各等级仪表的外壳公称直径应符合表2的规定。
老国标的精度等级规定见下表
精度等级新旧国标的不同点是把原有的1.5级改为1.6级。
4．一般压力表按基本参数的分类。
1）.仪表外壳公称直径(mm)系列：Φ40、Φ60、Φ100、Φ150、Φ200、Φ250.
2）.仪表测量范围的上限(MPa)应符合规定的系列：1×10n、1.6×10n、2.5×10n、4×10n、6×10n。
3）.仪表度盘标尺的标度、标度的划分及标尺的最小分格值应符合JB/T 5528 中的相关规定。
4）.规定了仪表标度盘上的标示数的标度方式为直读式。
6）.规定了嵌装式仪表及、凸装(墙装)仪表的主要安装尺寸。
具体如下图和表
7）.提出了在仪表结构设计中对于其安全措施的处理建议。
7.1 仪表外壳可以采用不同形式的卸压装置，也可以不采用卸压装置，但要确保使用安全，以防弹簧管破裂时介质不能及时散逸而导致表玻璃爆裂发生事故。
7.2 建议用节流装置，它有助于防止事故的扩大和蔓延。
7.3建议测量气压＞2.5 MPa和测量液压＞6 MPa的仪表，采用有卸压装置的外壳。
7.4对仪表有其他要求时，用户可在定货时与生产厂协商解决。
7.5仪表应便于做封印标记。
