3、高切换失败原因分析

高切换失败问题分析

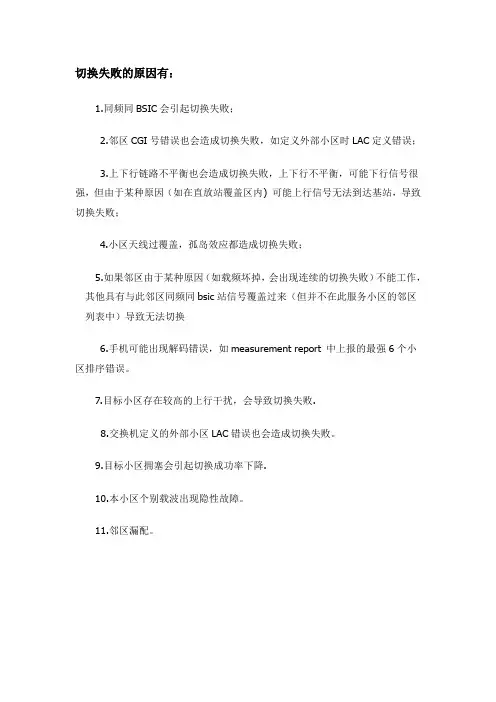

切换失败问题可以分为切换选择问题和切换执行问题。对于前者，主要是由于目标小区的信道资源、切换相关的无线参数设置不当、硬件故障等。切换执行失败，主要是由于空口质量所致。

在性能指标上体现为切换失败率过高和切换掉话等现象。

一、切换失败率过高原因分析

1. 硬件故障导致切换异常

原因分析：

对于TD-SCDMA采用多通道智能天线系统，而良好的赋形，首先需要各个通道之间功率校正的一致性。如果功率校正通不过，将会导致赋形产生偏差，从而可能会导致系统切换失败。

测试手段：

通过后台的通道校正进行检查，对于校正无法通过的需要及时处理。

优化建议：必要时更换系统硬件设备。

2. 同频同扰码小区越区覆盖导致切换异常

原因分析：

在专用模式下，UE发送的测量报告，是根据PCCPCH 的使用频点以及扰码为标识来区分不同邻小区的。如果两个小区的PCCPCH具有相同的频点和扰码，正常情况下，其复用距离应该足够大，不应存在问题，但是在实际的网络中，由于越区孤岛现象的存在，可能会出现UE上报的测量报告中存在虚假邻小区信息，会导致系统发出切换指令，使得某些处于专用模式下的UE频频尝试向实际信号并不好的小区发出切换请求，其结果必然是造成切换失败（也可能是乒乓切换）。并导致孤岛覆盖周边小区的切出成功率大幅降低，而与孤岛小区具有相同PCCPCH使用频点和扰码的小区的切入成功率也会大幅降低，如下图。

图0-1 越区覆盖示意图

在市区内，特别是密集市区，小区有效服务半径较小，复用距离较小，地形复杂，往往会存在越区孤岛现象。

测试手段：

对于越区孤岛现象，凭借一般的路测UE是很难判断的，而需要可解出频点和相应扰码的扫频仪设备进行测试。

优化建议：

对于具有明显偏高的站点，需注意其扇区天线下倾角的设置不要太小，且最好选用具有垂直上波瓣抑制特性的扇区天线。以规避越区现象的出现。

3. 越区孤岛切换问题

原因分析：

在环境比较复杂时，由于较近小区的信号由于阻挡产生一定损耗，而其他小区可能会从建筑物夹缝中透露出来，形成较强越区孤岛。由于该区域的小区和该越区小区之间不会互配置邻小区，在干扰没有严重到导致下行失步时，UE将不会选择到该小区上。但在服务小区信号较弱时，UE很可能会重选到该越区孤岛上。当在该小区上通话（建立其他的DPCH也是一样）后，将会导致无法切换从而掉话的现象。此类问题在切换指标上是无法显示出异常的，主要表现为掉话严重。

测试手段：

可以通过DT路测进行分析定位；另外可以通过从信令仪中统计TA值，看是否存在TA过大的UE 通话状态。

优化建议：

适当加大相应越区小区的天线下倾角或者方向角进行抑制越区现象。但是需要注意不会对本小区的服务区域造成影响；

在孤岛形成的影响区域较小时，可以设置单边邻小区解决。即在越区小区中的邻小区列表中增加该孤岛附近的小区，而孤岛附近小区的邻小区列表中不增加孤岛小区。这样一旦UE驻留到该越区小区后，可以在附近小区信号强时，顺利切换出来，不会导致掉话。

在越区形成的影响区域较大时，如果频率和码的规划拓扑允许，可以通过互配邻小区的方式解决，不过此方法容易造成网络拓扑结构的混乱，除非频率资源比较丰富，否则慎用。

4. 目标邻小区负荷过高（或部分传输通道故障），导致切换失败

原因分析：

当目标邻小区的负荷过高时，切换将无法完成。另外，当目标小区的部分传输通道由于误码较高或者频繁瞬断时，将会导致地面电路资源无法激活，从而引起切换（选择）失败。如果是跨RNC 时，由于源RNC不了解目标RNC的传输故障情况，因此只要有切换请求，就会尝试进行切换执行，而最终导致切换失败，这种情况要持续到源RNC收不到目标小区的测量报告为止。

测试手段：

1．可以通过性能统计中对于目标小区的负荷统计进行分析，另外检查目标小区的负荷控制门限设置是否合理；

2．查看信令解码，了解其相应的原因值，看是否为“”。

3．查看告警信息，看是否存在传输告警（包括当前告警和历史告警）。

优化建议：

1．如果是目标小区的负荷控制门限设置过低，则可以根据实际情况进行适当的调整。但是需要对该小区的运维数据进行分析后确定，以免调整后，导致该小区产生拥塞现象。

2．对于传输故障，需要协调相关人员尽快解决传输质量问题。

5. 目标小区上行同步失败导致切换失败

原因分析：

在切换过程中，UE和目标小区的同步根据切换模式（硬切换和接力切换）的不同分为两种：

硬切换模式下的上行同步：

1．目标小区上行UPPCH干扰严重，或者同时有其他UE的上行同步碰撞，导致和目标小区的上行同步失败；

2．目标小区的UPPTS期望接收到的功率设置过小，功率步长、可能会导致同步无法完成、功率爬坡步长等。

当RNC确定目标小区后，在该小区成功建立新的无线链路，在新链路上给UE 下发切换命令（此时可以停止从旧的无线链路下发数据）。UE根据切换命令（如物理信道重配）中频点和小区ID等信息，在新小区进行下行同步。UE从消息的DL-CommonInformation-r4信元中读取defaultDPCH-OffsetValue，用于计算新小区的CFN（CFN = (SFN - DOFF) mod 256或CFNnew = (CFNold+COFF - DOFF) mod 256）。然后根据下行PCCPCH功率，期望的UpPCH功率等参数，进行开环同步和开环功控（初始发送功率由uppch_desired_power+路损来确定），发上行SYNC码,SYNC 码在Sync Code Bitmap中选取，收到正确的FPACH,开始在新的DPCH上发送数据。UE给RNC回
