新型光放大器及应用
光放大器在现代光纤通信系统中的应用
光放大器在现代光纤通信系统中的应用一、引言随着信息技术的快速发展，光纤通信系统已成为现代通信领域的主流技术。
而在光纤通信系统中，光放大器是一个非常重要的组成部分。
本文将对光放大器在现代光纤通信系统中的应用进行全面详细的介绍。
二、什么是光放大器光放大器是一种能够对光信号进行放大的设备。
它可以将弱光信号放大到足够强度以便于传输和处理。
目前常见的光放大器有半导体光放大器、掺铒光纤放大器和掺铒波导放大器等。
三、半导体光放大器在现代光纤通信系统中的应用半导体光放大器是一种基于半导体材料制成的可调谐激光源。
它具有高带宽、低噪声、小尺寸等优点，因此被广泛应用于现代光纤通信系统中。
1. 充当预调制器在直接调制激光（DML）输出时，由于其输出功率受限制，容易受到外界噪声干扰，因此需要一个预调制器来对其进行调制。
半导体光放大器可以作为预调制器，通过对输入信号进行放大和调制，从而提高系统的传输性能。
2. 充当放大器半导体光放大器可以作为信号放大器，将弱光信号放大到足够强度以便于传输和处理。
在光纤通信系统中，它通常被用作前置放大器或中间放大器。
四、掺铒光纤放大器在现代光纤通信系统中的应用掺铒光纤放大器是一种基于掺铒光纤材料制成的激光源。
它具有高增益、低噪声等优点，因此也被广泛应用于现代光纤通信系统中。
1. 充当前置放大器掺铒光纤放大器可以作为前置放大器，将输入的弱光信号进行增益，从而提高整个系统的传输性能。
2. 充当中间放大器在长距离传输时，由于信号衰减严重，需要在传输过程中加入一些中间放大器来对信号进行增益。
掺铒光纤放大器可以作为中间放大器，在传输过程中对信号进行增益，从而保证信号的传输质量。
五、掺铒波导放大器在现代光纤通信系统中的应用掺铒波导放大器是一种基于掺铒波导材料制成的激光源。
它具有高增益、低噪声等优点，因此也被广泛应用于现代光纤通信系统中。
1. 充当前置放大器掺铒波导放大器可以作为前置放大器，将输入的弱光信号进行增益，从而提高整个系统的传输性能。

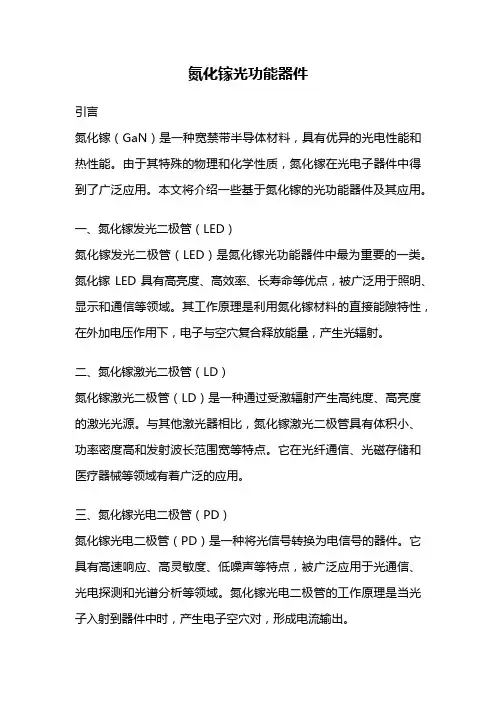

氮化镓光功能器件
氮化镓光功能器件引言氮化镓（GaN）是一种宽禁带半导体材料，具有优异的光电性能和热性能。
由于其特殊的物理和化学性质，氮化镓在光电子器件中得到了广泛应用。
本文将介绍一些基于氮化镓的光功能器件及其应用。
一、氮化镓发光二极管（LED）氮化镓发光二极管（LED）是氮化镓光功能器件中最为重要的一类。
氮化镓LED具有高亮度、高效率、长寿命等优点，被广泛用于照明、显示和通信等领域。
其工作原理是利用氮化镓材料的直接能隙特性，在外加电压作用下，电子与空穴复合释放能量，产生光辐射。
二、氮化镓激光二极管（LD）氮化镓激光二极管（LD）是一种通过受激辐射产生高纯度、高亮度的激光光源。
与其他激光器相比，氮化镓激光二极管具有体积小、功率密度高和发射波长范围宽等特点。
它在光纤通信、光磁存储和医疗器械等领域有着广泛的应用。
三、氮化镓光电二极管（PD）氮化镓光电二极管（PD）是一种将光信号转换为电信号的器件。
它具有高速响应、高灵敏度、低噪声等特点，被广泛应用于光通信、光电探测和光谱分析等领域。
氮化镓光电二极管的工作原理是当光子入射到器件中时，产生电子空穴对，形成电流输出。
四、氮化镓太阳能电池（GaN-Solar Cell）氮化镓太阳能电池（GaN-Solar Cell）是一种新型的高效能量转换器件。
相比于传统硅太阳能电池，氮化镓太阳能电池具有更高的光电转换效率和更好的热稳定性。
由于氮化镓材料的宽禁带和高饱和电子迁移率特性，使得氮化镓太阳能电池在低光强环境下仍然能够保持较高的发电效率。
五、氮化镓光探测器（PD）氮化镓光探测器（PD）是一种用于检测光信号的器件。
由于氮化镓材料具有较高的饱和电子迁移率和较低的噪声特性，使得氮化镓光探测器具有高速响应和低噪声的优点。
氮化镓光探测器在光通信、光纤传感和图像识别等领域有着广泛的应用。
六、氮化镓光放大器（SOA）氮化镓光放大器（SOA）是一种用于光信号放大的器件。
氮化镓材料的高饱和电子迁移率和较低的损耗特性，使得氮化镓光放大器具有高增益、宽带宽和低噪声的优势。

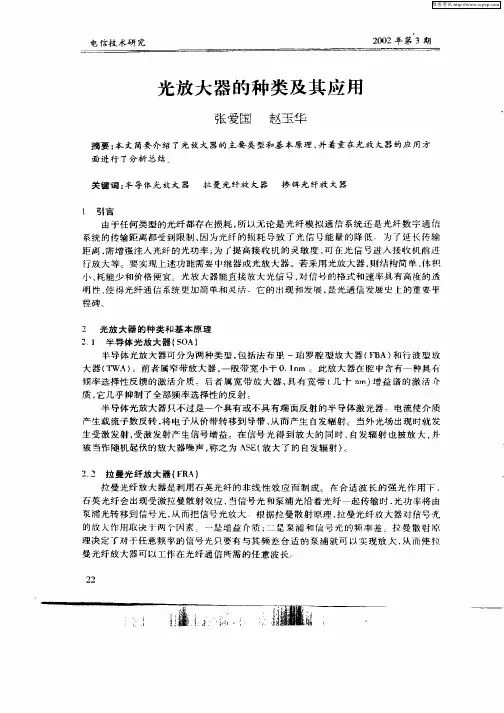

光放大器的种类及其应用
小 、 能少 和价格便 宜。光放大器能直接 放大光信 号， 信号 的格式和速 率具有 高度 的透 耗 对 明 、 使得光纤通 信系统 更加简 单和灵 活：它的 出现 和发展 ， 光通信 发展 史 Ｌ 是 的重 要里
生受激发射 ， 受激 发射 产生信号增益 在信 号光 得 到放大 的 同时 ， 自发辐射 也被 放大 ， 井 被 当 作 随机 起 伏 的 放 大 器噪 声 ， 之 为 Ａ Ｅ（ 大 了 的 自发 辐 射 ） 称 Ｓ 放
２２ 拉曼光纤放大 器｛ Ｒ ． Ｆ Ａ） 拉 曼光 纤 放 大 器 是 利 用 石 英 光 纤 的 非 线 胜效 应 而 制 成 在 合 适 波 长 的强 光 作 用 下 ，
杂 光纤 吸 收 泵 浦 光 后 ， 对 另 一波 长 处 的 信 号 产 生 增 益 使 信 号 光 在 掺 铒 光 纤 的传 播 过 将
程中不断放大 。 ３ 光 放 大器 的应 用 ３ １ 半 导 体 光 放 大 器 的 应 甩 ．
基 于 半 导体光 放 大 器 体 积 小 、 率 消耗低 、 于 光 电集 成 等 优点 ， 功 便 因此 ， 要 用 于 光 电 主 子 集 成 电路 、 子 交 换 门 和 调 制 器 、 光 宽带 全 光 波 长 移 动 器 、 滤 波 器 等 方 面 。半 导 体 光 放 光 大 器 在 长 途 通 信 中 可 作 为 功 率 放 ｒ 器 、 线 放 大 器 和 前 置 放 大 器 用 。 然 而 由于 掺 铒 光 纤 人 在 放 大 器 （ Ｄ Ａ） Ｅ Ｆ 的优 异 特 性 — — 输 出最 大 光 功 率 较 高 、 声 系 数 Ｎ 噪 Ｆ较 低 、 益 较 高 和 增 ｊ 光 纤 的兼 容性 等 ， １５ ｎ 处 基 本 都 采 用 掺 铒 光 纤 放 大 器 作 为 这 三 种 放 大 器 。 半 导 体 在 ５０ｍ 光 放 大 器 在长 距 离 系统 中 的 实 际 可 能 的应 用 还 是 在 １０ ｎ 的 系 统 上． 为 已敷 设 Ｉ夫 ０ｍ ３ ．因 量 常 规 光纤 ， 色 散 零 点 是 在 １０ ｎ 处 ． 能 有 些 系 统 仍 工作 在 １０ ｎ 处 ， 要 功 率 放 其 ３Ｏ ｔ ｏ 可 ３０ ｍ 需 夫 、 线 放 大 和前 置 放 大 可 是 在 ｔ０ ｎ 区还 没 有 台 适 的 光 纤 基 的 放 大器 在 ３０ ｍ
光纤放大器工作原理和调试
光纤放大器是指运用于光纤通信线路中，实现信号放大的一种新型全光放大器。
光纤放大器不需要经过光电转换、电光转换和信号再生等复杂过程，可直接对信号进行全光放大，具有很好的“透明性”，特别适用于长途光通信的中继放大。
光纤放大器的工作原理光纤放大器技术就是在光纤的纤芯中掺入能产生激光的稀土元素，通过激光器提供的直流光激励，使通过的光信号得到放大。
传统的光纤传输系统是采用光—电—光再生中继器，这种中继设备影响系统的稳定性和可靠性，为去掉上述转换过程，直接在光路上对信号进行放大传输，就要用一个全光传输型中继器来代替这种再生中继器。
光纤放大器的调节方法使用漫反射光纤，状态在L.ON1、将MODE拨到L.ON2、通电后，将光纤对到检测物体，红光ouτ亮，将旋钮左旋到ouT 灯灭，再将旋钮向右以1/4圈的速度旋转到ouT红灯亮，调整完毕。
如需反向动作，做L.OND.ON切换。
使用对射光纤，状态在L.ON1、将MODE拨到L.ON2、通电后，将光纤安装好，没有检测物体的情况下，如红灯亮，将旋钮左转到ouT灯灭，再将旋钮向右以14圈的速度旋转到oUT红灯亮，调整完毕。
将检测物体放入光纤之间，our灯灭。
如需反向动作，做L.OND.ON切换。
自动设定法1.开关由RUN位置推到SET位置，进入设定状态;2.按住SET键约3秒钟后进入自动判断模式，此时灯会从快速闪烁变成1秒钟一次;3.继续按住SET键不放，让被测物在光纤前经过，重复3~8次;4.被测物离开光纤检测区域后，放开SET键，灵敏度设定OK;5.最后将开关由SET位置推回RUN.进入锁定状态，最后我们还可以根据实际情况对F70AR进行微调。

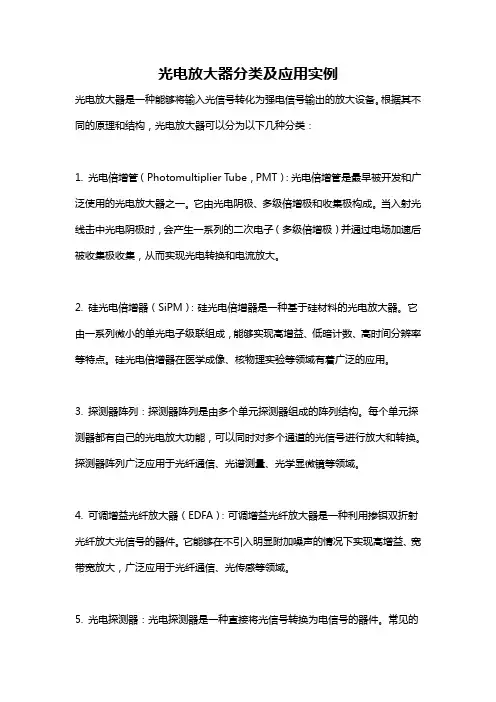

光电放大器分类及应用实例
光电放大器分类及应用实例光电放大器是一种能够将输入光信号转化为强电信号输出的放大设备。
根据其不同的原理和结构，光电放大器可以分为以下几种分类：1. 光电倍增管（Photomultiplier Tube，PMT）：光电倍增管是最早被开发和广泛使用的光电放大器之一。
它由光电阴极、多级倍增极和收集极构成。
当入射光线击中光电阴极时，会产生一系列的二次电子（多级倍增极）并通过电场加速后被收集极收集，从而实现光电转换和电流放大。
2. 硅光电倍增器（SiPM）：硅光电倍增器是一种基于硅材料的光电放大器。
它由一系列微小的单光电子级联组成，能够实现高增益、低暗计数、高时间分辨率等特点。
硅光电倍增器在医学成像、核物理实验等领域有着广泛的应用。
3. 探测器阵列：探测器阵列是由多个单元探测器组成的阵列结构。
每个单元探测器都有自己的光电放大功能，可以同时对多个通道的光信号进行放大和转换。
探测器阵列广泛应用于光纤通信、光谱测量、光学显微镜等领域。
4. 可调增益光纤放大器（EDFA）：可调增益光纤放大器是一种利用掺铒双折射光纤放大光信号的器件。
它能够在不引入明显附加噪声的情况下实现高增益、宽带宽放大，广泛应用于光纤通信、光传感等领域。
5. 光电探测器：光电探测器是一种直接将光信号转换为电信号的器件。
常见的光电探测器有光电二极管（Photodiode）、光导电池（Photoconductive Cell）等。
光电探测器通常具有高灵敏度、快速响应、低噪声等特点，广泛应用于光通信、光测量、光谱分析等领域。
光电放大器具有广泛的应用领域。
以下是一些典型的应用实例：1. 光通信：光电放大器在光通信系统中起着关键的作用。
它们能够对输入的弱光信号进行放大，提高信号传输的可靠性和距离。
光电倍增器、可调增益光纤放大器等光电放大器广泛应用于光纤通信系统的接收机、中继站、光纤放大器等部件中。
2. 光谱分析：光电放大器在光谱分析领域中被广泛应用。
通过将光信号转换为电信号并进行放大处理，可以获得更高的信噪比和更精确的测量结果。

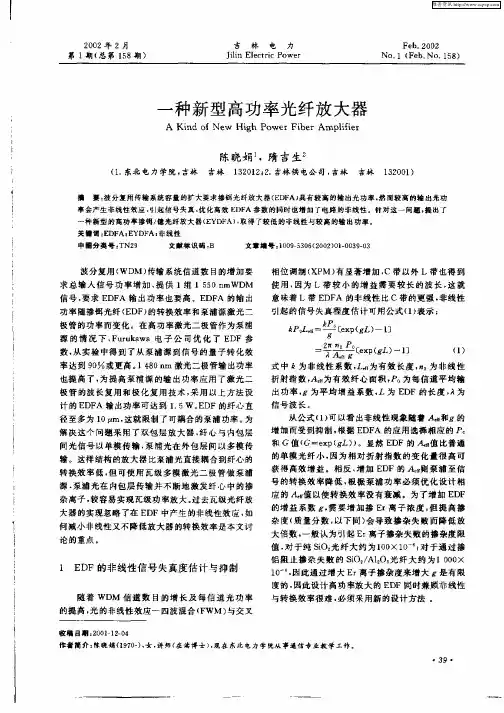

一种新型高功率光纤放大器
１２ ０ ） ３ ０ １
要： 渡分复用传 输系统容量 的扩 大要求掺铒光纤放大器 （ Ｄ Ａ） Ｅ Ｆ 具有较高的输出光功率 ， 而较高 的输 出光功 然
率会产生非线性效应 ， 引起信号 失真， 优化高技 ＥＤ Ａ参数 的同时也增加 了电路的非线性 针对这一 问题 ， Ｆ 提出了
一
种新型 的高功率掺铒／ 镱光纤放大器 （ ＹＤ Ａ） 取得 了较低 的非线性与较高的输出功率 Ｅ Ｆ －
维普资讯
２０ ０ ２年 ２月
第 １ （ 第 １ ８期 ） 期 总 ５
吉 林 电 力 Ｊｌ ｌｃ ｒ ｏ ｒ ｉｎ Ｅ ｅ ｔｉ Ｐ ｗｅ ｉ ｃ
Ｆｅ ２ ０ ｂ． ０ ２
Ｎｏ １ （ ｅ ＮＯ １ ８ ． Ｆ ｂ． ． ５ ）
一
解 决 这个 问题 采用 了双 包 层放 大 器 ， 心与 内包 层 纤
问光 信号 以单 模传 输 ， 泵浦 光在 外包 层 问以 多模 传
输 。这样结构 的放 大器 比泵浦 光直 接耦 合到纤 心 的
和 Ｇ值 （ Ｇ＝ｅｐ ｇ ） ｘ （Ｌ） 。显然 Ｅ Ｆ 的 Ｄ 值 比普通
的单模 光 纤小 ， 因为相 对 折 射指 数 的变 化量 很 高 可 获 得 高效 增益 。相 反 ， 加 Ｅ 增 ＤＦ的 ＾ 则 泵 浦 至 信
收稿 日期 ： ０ １ １ Ｏ ２０ ４
作者简介 ： 陈晓塌（ ９０ ） 女 ， 师（ 读博 士）现在 东北电力 学院从事通信专业教 学工作 。 １７ 一 ， 讲 在 ，
信 号波长 从公 式 （ ） 以看 出非线 性现 象随着 Ａ １可 和ｇ的 增 加而受 到抑 制 ， 据 Ｅ Ａ 的应 用选 择相 应的 根 ＤＦ
计 的 Ｅ Ｆ 输 出功率 可达到 １５Ｗ 。 Ｄ 的纤 心直 Ｄ Ａ ． Ｅ Ｆ 径 至 多为 １ ｒ， ０ｔｎ 这就 限制 了可耦 合 的泵浦 功率 。 ｔ 为
光放大器的应用及发展
光放大器的应用及发展光放大器是一种广泛应用于光通信、光网络、光传感等领域的重要光学器件。
它能够将光信号放大，提高光通信传输距离和质量，实现光网络的高速传输和大容量扩展。
随着光通信科技的发展，光放大器也在不断发展壮大，其应用范围和性能也在不断拓展。
光放大器的应用主要包括：光纤通信、光网络、激光雷达、光卫星通信、光传感器、光纤传感等。
首先，光放大器在光纤通信中起到放大信号的作用，可以提高信号质量和传输距离，使得光纤通信信号能够覆盖更远的距离。
其次，光放大器在光网络中也起到重要作用，可以提高网络容量和传输速率，实现高速光通信。
此外，在激光雷达和光卫星通信中，光放大器也被广泛应用，能够提高雷达信号和卫星信号的强度和质量，提高探测和通信的性能。
光放大器还可以用于光传感器，对光信号进行放大和处理，提高传感器的灵敏度和精度。
光放大器在光纤传感中也有重要应用，可以用于光纤光栅传感、光纤温度传感、光纤拉力传感等领域。
随着科技的不断进步，光放大器也在不断发展。
传统的光放大器主要有掺铒光纤放大器（EDFA）、掺铒光纤光栅放大器（Erbium-doped fiber grating amplifier，EDFGA）和掺铒光纤放大器（Erbium-doped fiber amplifier，EDFA）等。
掺铒光纤放大器是目前应用最广泛的一种光放大器，具有高增益、宽工作带宽和低噪音特点。
而掺铒光纤光栅放大器是在掺铒光纤放大器基础上发展起来的一种新型光放大器，具有较窄的光谱宽度和较高的增益均匀性，适用于一些特殊应用场景。
此外，还有掺镱光纤放大器（Ytterbium-doped fiber amplifier，YDFA）、掺铒镱光纤放大器（Erbium-ytterbium-doped fiber amplifier，EYDFA）等光放大器也开始逐渐被应用。
同时，新型的光放大器技术也在不断发展中。
例如，基于半导体光放大器（Semiconductor optical amplifier，SOA）的光放大器技术，它具有小尺寸、低功耗和低成本的特点，在光通信和光网络中有着广泛的应用前景。
半导体光放大器(SOA)
半导体光放大器(SOA)简介半导体光放大器(Semiconductor Optical Amplifier, SOA)是一种利用半导体材料作为放大介质的光放大器，主要应用于光通信、光传感和光控制等领域。
SOA的基本结构是由两个正极极性相反的PN结组成的单元，并且有很多波导结构的SOA是由多个PN结组成。
SOA可以实现光信号对光信号的放大，同时也可以实现光信号对电信号的转换功能。
工作原理SOA的放大原理是基于半导体PN结的光电效应，当有光信号输入到SOA中时，电子和空穴被电场加速并移动，使其在PN结中电子处于芯区，空穴处于耗尽区。
在这个过程中，光子与电子发生相互作用，并将光子能量被传递给电子，从而使电子被激发到更高能级，这导致了吸收。
如果有合适的反向偏置电压作用于PN结，就可以实现同时具有增益和放大的效果。
优点相比于其他光放大器，SOA有以下的优点：1.SOA结构简单，易于集成到其他光电器件中。
2.延迟时间短，响应时间快，能够满足高速传输的需求。
3.信号放大增益宽度较大，可以处理多路不同波长光信号。
4.可以通过控制反向偏置电压来调节放大增益，提高信噪比。
应用领域SOA在光通信、光传感和光控制等领域被广泛应用，具体包括：1.光纤通信系统中作为光信号的放大器使用。
2.光纤传感系统中作为传感器信号的转换器使用。
3.光控制系统中作为调光器件使用。
4.光交换系统中作为切换器件使用。
挑战和未来SOA在应用中仍然存在一些挑战，如需要设计电路提高SOA的增益和降低其噪声、抑制SOA饱和等。
同时，随着光通信领域的不断发展，SOA也在不断地得到改进和完善，未来的SOA将更加强大、灵活和高效。
总结半导体光放大器(SOA)作为一种光放大器，具有结构简单、响应时间快、增益宽度大等优点，被广泛应用于光通信、光传感和光控制等领域。
SOA面临着一些挑战，但未来有很大的发展空间。
光放大器原理分类及特点
掺铒光纤(EDF)和高功率泵浦光源是关键器件；
2.3 EDFA结构和特性-结构
EDF的增益取决于Er3+的浓度、光纤长度和直径以及泵浦光功率等多种因素，通常由实验获得最佳增益。
波分复用器(WDM)把泵浦光与信号光耦合； 基本要求：采用插入损耗小，熔拉双锥光纤耦合器型波分复用器。
光隔离器置于两端防止光反射；保证系统稳定工作和减小噪声。
光滤波器是滤除放大器噪声，提高系统的信噪比。
对泵浦光源（波长通常为980 nm或1480 nm）的基本要求是大功率和长寿命。现在的研究表明波长为980 nm的泵浦效率最高，且噪声较低，是未来发展的方向。
2.3 EDFA结构和特性-结构
同向泵浦
因泵浦源所在的位置不同，分成同向、反向及双向泵浦方式。 1.同向泵浦：泵浦光与信号光从同一端注入掺铒光纤。输入泵浦光较强，故粒子反转激励也强，其增益系数大。其优点是构成简单，噪声指数较小；缺点是输出功率较低。
光隔离器
WDM
EDF
光隔离器
例：若EDFA输入信号为300uW，在1 nm带宽内的输入噪声功率是30 nw，输出信号功率是60 mW，在1 nm带宽内的输出噪声功率增大到20uW，计算光放大器的噪声指数。
01
解：光放大器的输入信噪比为： ：
02
光放大器的输出信噪比为：
03
噪声指数为：
04
2.5 EDFA的系统应用
1. EDFA用作前置放大器
增益高，噪声低，输出功率大。增益达40dB。输出功率在单向泵浦14dBm，双向泵浦17dBm-20dBm，充分泵浦时，噪声系数可低至3－4dB，串话也很小。
光钎放大器说明书
光钎放大器说明书一、产品概述光钎放大器是一种利用光纤增益介质将输入光信号进行放大的设备。
本说明书旨在详细介绍光钎放大器的结构、性能参数、使用方法以及注意事项。
二、产品结构光钎放大器主要由以下几个部分组成：输入接口、光纤放大器、输出接口、供电接口等。
下面将对各部分进行详细介绍。
1. 输入接口输入接口位于设备的前端，主要用于接收输入光信号。
该接口采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
2. 光纤放大器光纤放大器是光钎放大器的核心部分，它包含一段光纤及相关控制电路。
光纤放大器通过高纯度的光纤材料和控制电路，实现对光信号的增益放大。
3. 输出接口输出接口位于设备的后端，主要用于输出放大后的光信号。
该接口同样采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
4. 供电接口供电接口用于连接电源，为光钎放大器提供正常工作所需的电能。
请确保使用符合设备规定的电源，以避免电气故障或设备损坏。
三、性能参数光钎放大器具有以下几个重要的性能参数，用户在购买和使用过程中需特别关注：1. 增益增益是光钎放大器放大光信号的能力。
通常以分贝（dB）为单位表示。
请根据实际需求选择合适的增益值，以确保信号的质量和稳定性。
2. 噪声系数噪声系数是光钎放大器引入的噪声水平。
低噪声系数代表较好的信号放大效果。
在选择光钎放大器时，要尽量选择噪声系数较低的产品。
3. 输入/输出功率输入/输出功率指的是光信号在放大器中的功率级别。
请根据实际需求选择合适的功率范围，以避免过大或过小的功率对设备造成影响。
4. 光纤类型光纤放大器适用的光纤类型也是用户需关注的重要参数。
请选择与光钎放大器兼容的光纤类型，以确保设备的正常工作。
四、使用方法1. 连接设备将输入光纤与光钎放大器的输入接口连接，并确保连接牢固。
同样，将输出光纤与光钎放大器的输出接口连接，并确保连接牢固。
2. 供电将光钎放大器的供电接口连接电源，并确保电源的正常工作。
请注意检查电源的电压与设备的额定电压是否一致。
光放大器在现代光纤通信系统中的应用
光放大器在现代光纤通信系统中的应用光放大器是一种能够放大光信号的器件，它在现代光纤通信系统中扮演着非常重要的角色。
光放大器的应用使得光纤通信系统的传输距离和传输速率都得到了极大的提升。
在传统的光纤通信系统中，信号需要经过一定的距离后就会逐渐衰减，这就需要在信号传输的过程中不断地进行信号放大。
而传统的光纤通信系统中使用的是电子放大器，这种放大器的放大效果受到了很多限制，比如说放大器的带宽、噪声等等。
这些限制使得传统的光纤通信系统的传输距离和传输速率都受到了很大的限制。
而光放大器的出现，使得这些限制都得到了很好的解决。
光放大器可以直接对光信号进行放大，而不需要将光信号转换成电信号再进行放大。
这样就可以避免电子放大器的限制，使得光纤通信系统的传输距离和传输速率都得到了极大的提升。
光放大器的应用不仅仅局限于光纤通信系统中，它还可以应用于其他领域，比如说激光器、光学传感器等等。
在这些领域中，光放大器也发挥着非常重要的作用。
光放大器在现代光纤通信系统中的应用是非常重要的。
它的出现使得光纤通信系统的传输距离和传输速率都得到了极大的提升，为人们的生活和工作带来了很多便利。
随着科技的不断发展，相信光放大器的应用会越来越广泛，为人们的生活和工作带来更多的便利。
光放大器原理分类及特点
光放大器原理分类及特点光放大器是光通信系统中的重要设备，用于放大光信号以提高信号传输范围和质量。
根据其原理和工作特点，光放大器可以分为4大类：掺铥光纤放大器、掺镱光纤放大器、掺铒光纤放大器和半导体光放大器。
以下是对这4类光放大器的原理分类和特点的详细描述：1.掺铥光纤放大器（EDFA）掺铥光纤放大器（Erbium Doped Fiber Amplifier）是一种利用掺铥光纤实现信号放大的技术。
其工作原理是将铥（Thulium）离子引入到光纤中的硅酸盐或氟化物基质中，然后通过泵浦光的作用，使铥离子激发能级跃迁，进而引发光放大效应。
掺铥光纤放大器的特点如下：-宽带放大：EDFA非常适合放大光通信系统中的WDM（波分复用）信号，可以实现对多个波长信号的同时放大。
-高增益：EDFA具有高增益特性，可以在几角度到几十角度范围内放大光信号。
-低噪声：与其他光放大器相比，EDFA的噪声水平较低，可以提供清晰的信号放大效果。
-高饱和功率：掺铥光纤放大器的饱和功率较高，能够提供更大的输出功率。
2.掺镱光纤放大器（TDFA）掺镱光纤放大器（Thulium Doped Fiber Amplifier）利用掺镱光纤实现放大功能。
镱离子的能级结构能够提供在中红外波段（2-6μm）上进行放大的能力。
掺镱光纤放大器的特点如下：-高增益：TDFA在2-6μm波段都能提供很高的增益，可以对波长范围内的信号进行放大。
-扩展带宽：镱离子的能级结构适用于该频段的信号放大，可以满足更广泛的应用需求。
-较低饱和功率：相比于其他掺镱材料，掺镱光纤放大器的饱和功率较低，但仍足够满足不同应用的需求。
3.掺铒光纤放大器（EDFA）掺铒光纤放大器（Erbium Doped Fiber Amplifier）是一种利用掺铒光纤实现信号放大的技术，也是目前应用最广泛的光纤放大器之一、其工作原理是通过掺杂在光纤中的铒离子实现信号放大。
掺铒光纤放大器的特点如下：- 适用于C波段和L波段：EDFA的工作波长范围涵盖了C波段（1530-1565nm）和L波段（1565-1625nm），可以广泛应用于光通信系统中。
几种光纤放大器的比较
几种光放大器的比较一、引言光纤放大器的研制成功是光纤通信史上的一个重要里程碑，是新一代光纤通信系统中不可缺少的关键技术，它解决了衰减对光网络传输距离的限制，又开创了1550nm波段的波分复用系统。
从而将使超高速、超大容量、超长距离的波分复用(WDM)、密集波分复用(DWDM)、全光网络传输等成为现实，自从1987年第一台EDFA光纤放大器开发成功以来，光纤放大器在光通信系统中应用越来越广泛。
目前光纤放大器要有三类：掺稀土类光放大器(如EDFA，PDFA，TDFA等)、半导体光纤放大器(SOA、非线性效应光放大器(如喇曼光纤放大器．布里渊光纤放大器等)。
二、掺铒光纤放大器（EDFA）掺铒光纤放大器（EDFA）是目前应用最为广泛的光纤放大器，主要由掺饵光纤（EDF）、泵浦光源、光耦合器、光隔离器．光滤波器等组成，如图1所示。
掺铒为增益介质，光耦合器的作用是把输入光信号和泵浦光耦合进掺铒光纤，通过掺铒光纤的作用把泵浦光的能量转移到输入光信号中，实现光信号的能量放大。
光隔离器的作用是抑制反射光，保证光放大器工作稳定。
光滤波器的作用是滤除铒离子由于自发辐射产生的噪声（ASE）。
光信号图一EDFA的基本组成光信号信号输出图二、双级EDFA结构其工作原理是利用波长为980nm或1480nm的泵浦光源，使饵离子Er3+粒子数反转，信号光入射使亚稳态Er3+粒子受激辐射，产生信号放大。
EDFA的结构现已发展成很多类型，由单级结构发展到双级和多级结构（如图二为双级结构），多级结构主要应用于中级接入，目的是实现监控、OADM、DCM等功能。
EDFA的优点是：1)通常工作在1530—l565nm光纤损耗最低的窗口；2)增益高，通常为10―35dB；且在较宽的波段内提供较为平坦的增益，3)噪声系数较低，980nm泵浦为3.2—3.4 dB，接近3 dB的量子极限，1480nm泵浦, 噪声系数通常为4－8 dB，各个信道间的串扰极小，可级联多个放大器；4)与线路耦合损耗小（小于1dB ）；5)具有透明性，放大特性与系统比特率、信号格式和编码无关；6)成本低，与再生电路相比，EDFA具有较大的成本优势。
