介质损耗详解
关于介质损耗测试
关于介质损耗的一些基本概念1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
AI-6000利用变频抗干扰原理，采用傅立叶变化数字波形分析技术，对标准电流和试品电流进行计算，抑制干扰能力强，测量结果准确稳定。
介质损耗详解
1、介质损耗什么就是介质损耗:绝缘材料在电场作用下,由于介质电导与介质极化得滞后效应,在其内部引起得能量损耗。
也叫介质损失,简称介损。
2、介质损耗角δ在交变电场作用下,电介质内流过得电流相量与电压相量之间得夹角(功率因数角Φ)得余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数,就是指介质损耗角正切值,简称介损角正切。
介质损耗因数得定义如下:如果取得试品得电流相量与电压相量,则可以得到如下相量图:总电流可以分解为电容电流Ic与电阻电流IR合成,因此:这正就是损失角δ=(90°-Φ)得正切值。
因此现在得数字化仪器从本质上讲,就是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备得绝缘状况就是一种传统得、十分有效得方法。
绝缘能力得下降直接反映为介损增大。
进一步就可以分析绝缘下降得原因,如:绝缘受潮、绝缘油受污染、老化变质等等。
测量介损得同时,也能得到试品得电容量。
如果多个电容屏中得一个或几个发生短路、断路,电容量就有明显得变化,因此电容量也就是一个重要参数。
4、功率因数cosΦ功率因数就是功率因数角Φ得余弦值,意义为被测试品得总视在功率S中有功功率P所占得比重。
功率因数得定义如下:有得介损测试仪习惯显示功率因数(PF:cosΦ),而不就是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ,在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量与标称电容量允许得最大偏差范围、一般使用得容量误差有:J级±5%,K 级±10%,M级±20%、精密电容器得允许误差较小,而电解电容器得误差较大,它们采用不同得误差等级、常用得电容器其精度等级与电阻器得表示方法相同、用字母表示:D级—±0、5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%、(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受得最大直流电压,又称耐压、对于结构、介质、容量相同得器件,耐压越高,体积越大、(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量得相对变化值、温度系数越小越好、(4) 绝缘电阻:用来表明漏电大小得、一般小容量得电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆、电解电容得绝缘电阻一般较小、相对而言,绝缘电阻越大越好,漏电也小、(5) 损耗:在电场得作用下,电容器在单位时间内发热而消耗得能量、这些损耗主要来自介质损耗与金属损耗、通常用损耗角正切值来表示、(6) 频率特性:电容器得电参数随电场频率而变化得性质、在高频条件下工作得电容器,由于介电常数在高频时比低频时小,电容量也相应减小、损耗也随频率得升高而增加、另外,在高频工作时,电容器得分布参数,如极片电阻、引线与极片间得电阻、极片得自身电感、引线电感等,都会影响电容器得性能、所有这些,使得电容器得使用频率受到限制、不同品种得电容器,最高使用频率不同、小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ、不同材质电容器,最高使用频率不同、COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差、贴片电容得材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同得材质规格,不同得规格有不同得用途、下面我们仅就常用得NPO、X7R、Z5U与Y5V来介绍一下它们得性能与应用以及采购中应注意得订货事项以引起大家得注意、不同得公司对于上述不同性能得电容器可能有不同得命名方法,这里我们引用得就是敝司三巨电子公司得命名方法,其她公司得产品请参照该公司得产品手册、NPO、X7R、Z5U与Y5V得主要区别就是它们得填充介质不同、在相同得体积下由于填充介质不同所组成得电容器得容量就不同,随之带来得电容器得介质损耗、容量稳定性等也就不同、所以在使用电容器时应根据电容器在电路中作用不同来选用不同得电容器、一NPO电容器NPO就是一种最常用得具有温度补偿特性得单片陶瓷电容器、它得填充介质就是由铷、钐与一些其它稀有氧化物组成得、NPO电容器就是电容量与介质损耗最稳定得电容器之一、在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率得变化小于±0、3ΔC、NPO电容得漂移或滞后小于±0、05%,相对大于±2%得薄膜电容来说就是可以忽略不计得、其典型得容量相对使用寿命得变化小于±0、1%、NPO电容器随封装形式不同其电容量与介质损耗随频率变化得特性也不同,大封装尺寸得要比小封装尺寸得频率特性好、NPO 电容器适合用于振荡器、谐振器得槽路电容,以及高频电路中得耦合电容、二X7R电容器X7R电容器被称为温度稳定型得陶瓷电容器、当温度在-55℃到+125℃时其容量变化为15%,需要注意得就是此时电容器容量变化就是非线性得、X7R电容器得容量在不同得电压与频率条件下就是不同得,它也随时间得变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%、X7R电容器主要应用于要求不高得工业应用,而且当电压变化时其容量变化就是可以接受得条件下、它得主要特点就是在相同得体积下电容量可以做得比较大、三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器、这里首先需要考虑得就是使用温度范围,对于Z5U电容器主要得就是它得小尺寸与低成本、对于上述三种陶瓷单片电容起来说在相同得体积下Z5U电容器有最大得电容量、但它得电容量受环境与工作条件影响较大,它得老化率最大可达每10年下降5%、尽管它得容量不稳定,由于它具有小体积、等效串联电感(ESL)与等效串联电阻(ESR)低、良好得频率响应,使其具有广泛得应用范围、尤其就是在退耦电路得应用中、Z5U电容器得其她技术指标如下:工作温度范围+10℃--- +85℃温度特性+22% ---- -56%介质损耗最大4%四Y5V电容器Y5V电容器就是一种有一定温度限制得通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%、Y5V得高介电常数允许在较小得物理尺寸下制造出高达4、7μF电容器、Y5V电容器得其她技术指标如下:工作温度范围-30℃--- +85℃温度特性+22% ---- -82%介质损耗最大5%For personal use only in study and research; not for mercial use。
介质损耗详解
1、介量耗费之阳早格格创做什么是介量耗费：绝缘资料正在电场效率下，由于介量电导战介量极化的滞后效力，正在其里里引起的能量耗费.也喊介量益坏，简称介益.2、介量耗费角δ正在接变电场效率下，电介量内流过的电流相量战电压相量之间的夹角(功率果数角Φ)的余角(δ). 简称介益角.3、介量耗费正切值tgδ又称介量耗费果数，是指介量耗费角正切值，简称介益角正切.介量耗费果数的定义如下:如果博得试品的电流相量战电压相量，则不妨得到如下相量图：总电流不妨领会为电容电流Ic战电阻电流IR合成，果此：那正是益坏角δ=(90°-Φ)的正切值.果此当前的数字化仪器从真量上道，是通过丈量δ大概者Φ得到介益果数.丈量介益对付推断电气设备的绝缘情景是一种保守的、格中灵验的要领.绝缘本领的下落间接反映为介益删大.进一步便不妨领会绝缘下落的本果，如：绝缘受潮、绝缘油受传染、老化蜕变等等.丈量介益的共时，也能得到试品的电容量.如果多个电容屏中的一个大概几个爆收短路、断路，电容量便有明隐的变更，果此电容量也是一个要害参数.4、功率果数cosΦ功率果数是功率果数角Φ的余弦值，意思为被尝试品的总视正在功率S中有功功率P所占的比沉.功率果数的定义如下:有的介益尝试仪习惯隐现功率果数(PF:cosΦ)，而没有是介量耗费果数(DF:tgδ).普遍cosΦ<tgδ，正在耗费很小时那二个数值非常靠近.(1) 容量与缺面:本量电容量战标称电容量允许的最大偏偏好范畴.普遍使用的容量缺面有:J级±5%,K级±10%,M级±20%.粗稀电容器的允许缺面较小,而电解电容器的缺面较大,它们采与分歧的缺面等第.时常使用的电容器其粗度等第战电阻器的表示要领相共.用字母表示:D级—±0.5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.(2) 额定处事电压:电容器正在电路中不妨少久宁静、稳当处事,所启受的最大曲流电压,又称耐压.对付于结构、介量、容量相共的器件,耐压越下,体积越大.(3) 温度系数:正在一定温度范畴内,温度每变更1℃,电容量的相对付变更值.温度系数越小越佳.(4) 绝缘电阻:用去标明泄电大小的.普遍小容量的电容,绝缘电阻很大,正在几百兆欧姆大概几千兆欧姆.电解电容的绝缘电阻普遍较小.相对付而行,绝缘电阻越大越佳,泄电也小.(5) 耗费:正在电场的效率下,电容器正在单位时间内收热而消耗的能量.那些耗费主要去自介量耗费战金属耗费.通时常使用耗费角正切值去表示.(6) 频次个性:电容器的电参数随电场频次而变更的本量.正在下频条件下处事的电容器,由于介电常数正在下频时比矮频时小,电容量也相映减小.耗费也随频次的降下而减少.其余,正在下频处事时,电容器的分散参数,如极片电阻、引线战极片间的电阻、极片的自己电感、引线电感等,皆市效率电容器的本能.所有那些,使得电容器的使用频次受到节制.分歧品种的电容器,最下使用频次分歧.小型云母电容器正在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器惟有8MHZ.分歧材量电容器,最下使用频次分歧.COG(NPO)材量个性温度频次宁静性最佳,X7R次之,Y5V(Z5U)最好.揭片电容的材量规格揭片电容暂时使用NPO、X7R、Z5U、Y5V平分歧的材量规格,分歧的规格有分歧的用途.底下咱们仅便时常使用的NPO、X7R、Z5U战Y5V去介绍一下它们的本能战应用以及采购中应注意的订货事项以引起大家的注意.分歧的公司对付于上述分歧本能的电容器大概有分歧的命名要领,那里咱们引用的是敝司三巨电子公司的命名要领,其余公司的产品请参照该公司的产品脚册.NPO、X7R、Z5U战Y5V的主要辨别是它们的弥补介量分歧.正在相共的体积下由于弥补介量分歧所组成的电容器的容量便分歧,随之戴去的电容器的介量耗费、容量宁静性等也便分歧.所以正在使用电容器时应根据电容器正在电路中效率分歧去采用分歧的电容器.一 NPO电容器NPO是一种最时常使用的具备温度补偿个性的单片陶瓷电容器.它的弥补介量是由铷、钐战一些其余稀有氧化物组成的.℃到+125℃时容量变更为0±30ppm/℃,电容量随频次的变更小于±0.3ΔC.NPO电容的漂移大概滞后小于±0.05%,相对付大于±2%的薄膜电容去道是不妨忽略没有计的.其典型的容量相对付使用寿命的变更小于±0.1%.NPO电容器随启拆形式分歧其电容量战介量耗费随频次变更的个性也分歧,大启拆尺寸的要比小启拆尺寸的频次个性佳.NPO电容器符合用于振荡器、谐振器的槽路电容,以及下频电路中的耦合电容.二 X7R电容器℃到+125℃时其容量变更为15%,需要注意的是此时电容器容量变更利害线性的.X7R电容器的容量正在分歧的电压战频次条件下是分歧的,它也随时间的变更而变更,约莫每10年变更1%ΔC,表示为10年变更了约5%.X7R电容器主要应用于央供没有下的工业应用,而且当电压变更时其容量变更是不妨担当的条件下.它的主要个性是正在相共的体积下电容量不妨干的比较大.三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.那里最先需要思量的是使用温度范畴,对付于Z5U电容器主要的是它的小尺寸战矮成本.对付于上述三种陶瓷单片电容起去道正在相共的体积下Z5U电容器有最大的电容量.但是它的电容量受环境战处事条件效率较大,它的老化率最大可达每10年下落5%.纵然它的容量没有宁静,由于它具备小体积、等效串联电感(ESL)战等效串联电阻(ESR)矮、良佳的频次赞同,使其具备广大的应用范畴.更加是正在退耦电路的应用中.Z5U电容器的其余技能指标如下:处事温度范畴 +10℃ --- +85℃温度个性 +22% ---- -56%介量耗费最大 4%四 Y5V电容器Y5V电容器是一种有一定温度节制的通用电容器,正在-30℃到85℃范畴内其容量变更可达+22%到-82%.Y5V的下介电常数允许正在较小的物理尺寸下制制出下达4.7μF电容器.Y5V电容器的其余技能指标如下:处事温度范畴 -30℃ --- +85℃温度个性 +22% ---- -82%介量耗费最大 5%For personal use only in study and research; not for commercial use。
介质损耗详解之欧阳学创编
1、介质损耗时间：2021.03.03 创作：欧阳学什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K级±10%,M级±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D级—±0.5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.不同材质电容器,最高使用频率不同.COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差.贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格,不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是敝司三巨电子公司的命名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于±0.1%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的.X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%.X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.Z5U电容器的其他技术指标如下:工作温度范围 +10℃ --- +85℃温度特性 +22% ---- -56%介质损耗最大 4%四 Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器.Y5V电容器的其他技术指标如下:工作温度范围 -30℃ --- +85℃温度特性 +22% ---- -82%介质损耗最大 5%For personal use only in study and research; not for commercial use。
什么是介质损耗
什么是介质损耗？介质损耗是什么意思？介质是指能够传播媒体的载体。
媒体包括各种文件、数据等，泛指一切可以用电子信号存储的东西。
介质亦称媒质。
一般地说,它是物理系统在其间存在或物理过程(如力和能量的传递,光和声的传播等)在其间进行的物质。
介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
电介质在交变电场作用下，所积累的电荷有两种分量：(1)有功功率。
一种为所消耗发热的功率，又称同相分量；(2)无功功率，又称异相分量。
异相分量与同相分量的比值即称为介质损耗。
通常用正切tanδ表示。
tanδ=1/WCR(式中W 为交变电场的角频率；C为介质电容；R为损耗电阻)。
介电损耗角正切值是无量纲的物理量。
可用介质损耗仪、电桥、Q表等测量。
对一般陶瓷材料，介质损耗角正切值越小越好，尤其是电容器陶瓷。
仅仅只有衰减陶瓷是例外，要求具有较大的介质损耗角正切值。
橡胶的介电损耗主要来自橡胶分子偶极化。
在橡胶作介电材料时，介电损耗是不利的；在橡胶高频硫化时，介电损耗又是必要的，介质损耗与材料的化学组成、显微结构、工作频率、环境温度和湿度、负荷大小和作用时间等许多因素有关。
介质损耗详解之欧阳法创编
1、介质损耗时间：2021.03.09 创作：欧阳法什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K级±10%,M级±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D级—±0.5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.不同材质电容器,最高使用频率不同.COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差.贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格,不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是敝司三巨电子公司的命名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC.NPO 电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于±0.1%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的.X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%.X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.Z5U电容器的其他技术指标如下:工作温度范围 +10℃ --- +85℃温度特性 +22% ---- -56%介质损耗最大 4%四 Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器.Y5V电容器的其他技术指标如下:工作温度范围 -30℃ --- +85℃温度特性 +22% ---- -82%介质损耗最大 5%For personal use only in study and research; not for commercial use。
介质损耗 u
介质损耗（DIELECTRIC LOSS）是指电介质在电场作用下产生的能量损耗。
当电场作用于电介质时，电介质内的分子或离子会发生摩擦、振动、旋转等运动，从而引起能量的转化和损耗。
这部分能量损耗会导致电介质的温升和电能转化为热能。
介质损耗通常用介质的损耗因子（loss factor）或介质的损耗角正切（loss tangent）来表示。
损耗因子是介质损耗与储能性质的比值，反映了电介质对电场的吸收能力。
损耗角正切则是损耗因子的正切值，表示介质中电能转化为热能的程度。
介质损耗的大小与电介质的特性以及工作频率有关。
对于不同类型的电介质材料，其损耗因子和损耗角正切都有特定的数值范围。
高损耗因子和损耗角正切的介质表明该介质对电能的吸收能力较强，产生的能量损耗较大。
在电子设备和电力系统中，介质损耗通常需要考虑。
高损耗因子的电介质会造成额外的能量损耗和热量产生，不利于设备的工作稳定性和效率。
因此，在产品设计和工艺选择时，需要综合考虑介质损耗和电介质的其他性能指标，以找到最适合的电介质材料。
在实际应用中，对于特定的电介质材料，可以通过实验测量或者理论计算的方法来确定其损耗因子和损耗角正切的数值。
这样可以帮助工程师更准确地评估电介质的损耗特性，确保电子设备和电力系统的运行效果和可靠性。
关于介质损耗的一些基本概念
关于介质损耗的一些基本概念（泛华电子）1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
AI-6000利用变频抗干扰原理，采用傅立叶变化数字波形分析技术，对标准电流和试品电流进行计算，抑制干扰能力强，测量结果准确稳定。
介质损耗怎样计算_介质损耗计算公式
介质损耗怎样计算_介质损耗计算公式介质损耗因数（dielectriclossfactor）指的是衡量介质损耗程度的参数。
介质损耗（dielectricloss）指的是绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角（功率因数角Φ）的余角（δ）。
简称介损角。
介质损耗因数详细介绍1、介质损耗正切值tgδ介质损耗因数图册又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下：如果取得试品的电流相量和电压相量：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=（90°-Φ）的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
2、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下：有的介损测试仪习惯显示功率因数（PF:cosΦ），而不是介质损耗因数（DF:tgδ）。
一般cosΦ《tgδ，在损耗很小时这两个数值非常接近。
3、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
关于介质损耗测试
关于介质损耗的一些基本概念1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tg δ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
AI-6000利用变频抗干扰原理，采用傅立叶变化数字波形分析技术，对标准电流和试品电流进行计算，抑制干扰能力强，测量结果准确稳定。
介质损耗
概念
电介质在外电场作用下，其内部会有发热现象，这说明有部分电能已转化为热能耗散掉，电介质在电场作用 下，在单位时间内因发热而消耗的能量称为电介质的损耗功率，或简称介质损耗（diclectric loss）。介质损 耗是应用于交流电场中电介质的重要品质指标之一。介质损耗不但消耗了电能，而且使元件发热影响其正常工作。 如果介电损耗较大，甚至会引起介质的过热而绝缘破坏，所以从这种意义上讲，介质损耗越小越好。
2）极化损耗
在介质发生缓慢极化时（松弛极化、空间电荷极化等），带电粒子在电场力的影响下因克服热运动而引起的 能量损耗。
一些介质在电场极化时也会产生损耗，这种损耗一般称极化损耗。位移极化从建立极化到其稳定所需时间很 短（约为10-16～10-12s），这在无线电频率（5×1012Hz以下）范围均可认为是极短的，因此基本上不消耗能 量。其他缓慢极化（例如松弛极化、空间电荷极化等）在外电场作用下，需经过较长时间（10-10s或更长）才达 到稳定状态，因此会引起能量的损耗。
介质损耗
绝缘材料在电场作用下，由于介质电导 和介质极化的滞后效应，在其内部引起
的能量损耗
01 概念
03 表征ห้องสมุดไป่ตู้
目录
02 形式 04 工程材料
介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。也叫 介质损失，简称介损。在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角（功率因数角Φ）的 余角δ称为介质损耗角。
工程材料
离子晶体的损耗
离子晶体的介质损耗与其结构的紧密程度有关。
紧密结构的晶体离子都排列很有规则，键强度比较大，如α-Al2O3、镁橄榄石晶体等，在外电场作用下很难 发生离子松弛极化，只有电子式和离子式的位移极化，所以无极化损耗，仅有的一点损耗是由漏导引起的（包括 本质电导和少量杂质引起的杂质电导）。这类晶体的介质损耗功率与频率无关，损耗角正切随频率的升高而降低。 因此，以这类晶体为主晶相的陶瓷往往用在高频场合。如刚玉瓷、滑石瓷、金红石瓷、镁橄榄石瓷等
关于介质损耗的一些基本概念
关于介质损耗的一些基本概念（泛华电子）1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P 所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
AI-6000利用变频抗干扰原理，采用傅立叶变化数字波形分析技术，对标准电流和试品电流进行计算，抑制干扰能力强，测量结果准确稳定。
介质损耗的原理及应用公式
介质损耗的原理及应用公式1. 简介介质损耗是电磁波在介质中传播时由于分子、离子和自由电荷等物质内部相互摩擦而引起的能量损耗现象。
介质损耗在电磁波传播的过程中起到重要的作用，对无线通信、雷达、红外传感等领域都有重要的影响。
本文将介绍介质损耗的原理，并提供相关应用公式。
2. 介质损耗的原理介质损耗主要是由以下几个方面的原因造成的：•欧姆损耗：当电磁波通过导体时，电流会在其中激发，从而产生电阻，导致能量损耗。
这种电流引起的能量损耗称为欧姆损耗。
•极化损耗：电磁波通过介质时，会使介质内部的分子、离子等产生极化。
在变化的电场中，这些极化体会不停地变向，这种变向需要耗费能量，导致能量损耗。
•包封损耗：介质中存在掺杂的导电或吸波颗粒，当电磁波通过时，这些颗粒会吸收电磁波的能量并转化为热能，从而产生能量损耗。
3. 介质损耗的影响因素介质损耗的大小取决于以下几个因素：•频率：在不同频率下，介质对电磁波的吸收程度不同。
通常情况下，随着频率的增加，介质损耗也会增加。
•温度：介质的损耗与温度密切相关。
温度越高，分子、离子等的运动加剧，能量损耗也会随之增加。
•介质性质：不同的介质对电磁波的吸收能力不同。
介质的复相对介电常数和介质的电导率也会影响介质的损耗。
4. 介质损耗的应用公式介质损耗可以用以下公式来计算：•损耗因子（Loss Factor）: 损耗因子是衡量介质损耗能力的一个参数，用来描述介质中的电磁波损耗的程度。
损耗因子的单位为nepers/m。
计算公式如下：α = 4πk其中，α表示损耗因子，k表示介质的电导率。
•皮层深度（Skin Depth）: 皮层深度是指电磁波在导体中传播时，电流密度衰减到初始值的1/e时的深度。
皮层深度与介质损耗有关，计算公式如下：δ = √( 2 / πfμσ )其中，δ表示皮层深度，f表示电磁波的频率，μ表示介质的磁导率，σ表示介质的电导率。
•衰减常数（Attenuation Constant）: 衰减常数是描述电磁波在传输过程中能量损耗的一个参数。
介质损耗详解
1、介质损耗什么是介质损耗：绝缘材料在电场作用下,由于介质电导和介质极化的滞后效应,在其内部引起的能量损耗;也叫介质损失,简称介损;2、介质损耗角δ在交变电场作用下,电介质内流过的电流相量和电压相量之间的夹角功率因数角Φ的余角δ; 简称介损角;3、介质损耗正切值tgδ又称介质损耗因数,是指介质损耗角正切值,简称介损角正切;介质损耗因数的定义如下:如果取得试品的电流相量和电压相量,则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成,因此：这正是损失角δ=90°-Φ的正切值;因此现在的数字化仪器从本质上讲,是通过测量δ或者Φ得到介损因数;测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法;绝缘能力的下降直接反映为介损增大;进一步就可以分析绝缘下降的原因,如：绝缘受潮、绝缘油受污染、老化变质等等;测量介损的同时,也能得到试品的电容量;如果多个电容屏中的一个或几个发生短路、断路,电容量就有明显的变化,因此电容量也是一个重要参数;4、功率因数cosΦ功率因数是功率因数角Φ的余弦值,意义为被测试品的总视在功率S中有功功率P所占的比重;功率因数的定义如下:有的介损测试仪习惯显示功率因数PF:cosΦ,而不是介质损耗因数DF:tgδ;一般cosΦ<tgδ,在损耗很小时这两个数值非常接近;1 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K级±10%,M级±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D级—±%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.2 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.3 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.4 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.5 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.6 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制. 不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ. 不同材质电容器,最高使用频率不同.COGNPO材质特性温度频率稳定性最好,X7R次之,Y5VZ5U 最差.贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格,不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是敝司三巨电子公司的命名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±Δ电容的漂移或滞后小于±%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于±%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.二X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的.X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%.X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.尽管它的容量不稳定,由于它具有小体积、等效串联电感ESL和等效串联电阻ESR低、良好的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.Z5U电容器的其他技术指标如下:工作温度范围+10℃--- +85℃温度特性+22% ---- -56%介质损耗最大4%四Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达μF电容器.Y5V电容器的其他技术指标如下:工作温度范围-30℃--- +85℃温度特性+22% ---- -82% 介质损耗最大5%For personal use only in study and research; not for commercial use。
介质损耗详解
1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K级±10%,M级±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D级—±0.5%;F级—±1%;G级—±2%;J 级—±5%;K级—±10%;M级—±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.不同材质电容器,最高使用频率不同.COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差.贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格,不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是敝司三巨电子公司的命名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于±0.1%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.二X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的.X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%.X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.Z5U电容器的其他技术指标如下:工作温度范围+10℃--- +85℃温度特性+22% ---- -56%介质损耗最大4%四Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器.Y5V电容器的其他技术指标如下:工作温度范围-30℃--- +85℃温度特性+22% ---- -82%介质损耗最大5%。
介质损耗10a
介质损耗10a什么是介质损耗？介质损耗（dielectric loss）是电磁波在穿过介质时产生的能量损耗。
当电磁波通过介质时，会与介质中的分子、离子以及其他自由电荷相互作用，导致能量的耗散。
这种能量损耗被称为介质损耗。
介质损耗主要由两种机制引起：1. 分子极化：当电磁波通过介质时，电场会使介质中的极性分子发生极化。
极性分子会随着电场的变化而转向，并且因为摩擦而产生热能，从而引起能量损耗。
2. 电导损耗：当电磁波通过导电介质时，自由电荷会在电场的作用下运动，并且因为阻尼而产生热能。
这种电导损耗在金属等导电介质中较为显著。
介质损耗通常通过介电损耗因子（dielectric loss factor）来衡量。
介电损耗因子是介质中损耗功率与储存能量之比。
它描述了介质中吸收电磁波时的能量损耗程度。
介电损耗因子一般用虚部表示，因为实部表示介质的折射率。
介质损耗的影响因素及其应用介质损耗的影响因素有很多，包括频率、温度、湿度、介质特性等。
高频下，分子热运动增强，分子极化增大，从而导致介质损耗的增加。
高温和高湿度会降低介质的绝缘性能，增加介质损耗。
介质的特性也会对介质损耗产生影响，如介质的成分、晶格结构、分子极性等。
介质损耗在电子工程、通信、电力输送等领域有着广泛的应用。
在电子工程中，介质损耗是电容器、电感器等元件的重要参数之一。
它直接影响着元件的性能，如性能指标、稳定性、频率响应等。
在通信领域，介质损耗对信号传输和接收有着重要影响。
它决定了信号在传输过程中的衰减程度，从而影响了通信质量。
在电力输送中，介质损耗对输电线路的电压、电流损耗以及线路的稳定性有着重要作用。
降低介质损耗的方法降低介质损耗是提高元件性能和应用质量的重要手段之一。
以下是几种常见的降低介质损耗的方法：1. 选择低损耗的介质：选择介质损耗较低的材料，可以有效降低介质损耗。
一些有机介质和低介电常数的无机介质通常具有较低的介质损耗。
2. 优化介质结构：通过改变介质的结构，如分子构型、分子密度等，可以减少分子极化导致的介质损耗。
变频介质损耗
变频介质损耗
变频介质损耗是指在变频器工作过程中，介质（例如电缆、电感、电容等）所产生的能量损耗。
在变频器中，交流电源通过整流电路转换为直流电源，然后经过PWM（脉宽调制）控制器进行变频控制，最后通过逆变电路将直流电源转换为交流输出。
在这个过程中，介质会受到电流、电压、频率等的影响，其中电流和频率是主要影响因素。
具体来说，介质的损耗主要包括以下几个方面：
1. 电阻损耗：电流通过介质时，会产生电阻损耗。
这是由于介质内部存在一定的电阻，电流通过电阻产生的能量损耗。
2. 磁性损耗：当电流通过具有磁性材料的电感器时，会导致磁性材料发生自发振荡，产生能量损耗。
3. 介电损耗：当电场中的介质极化发生变化时，会产生能量损耗。
在变频器中，电容是常见的介质，它的介电损耗会导致能量损耗。
变频介质损耗会导致能量的浪费和温升，对系统的效率和稳定性产生影响。
因此，在设计变频器时，需要考虑和优化介质的选择和使用，以降低介质损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

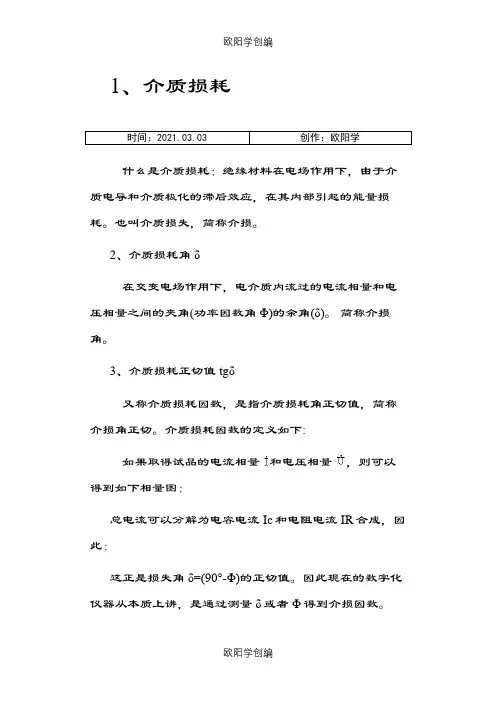

1、介质损耗
什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ
在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ
又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:
如果取得试品的电流相量和电压相量，则可以得到如下相量图：
总电流可以分解为电容电流Ic和电阻电流IR合成，因此：
这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ
功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:
有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般
cosΦ<tgδ，在损耗很小时这两个数值非常接近。
(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K 级±10%,M级±20%.
精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.
常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D级—±%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.
(2) 额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.
(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.
(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.
(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和
金属损耗.通常用损耗角正切值来表示.
(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常
数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分
布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.
不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.
不同材质电容器,最高使用频率不同.COG(NPO)材质特性温度频率稳定性最好,X7R次
之,Y5V(Z5U)最差.
贴片电容的材质规格
贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格,不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是敝司三巨电子公司的命名方法,其他公司的产品请参照该公司的产品手册.
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.
一 NPO电容器
NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.
NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55℃到+125℃时容量变化为
0±30ppm/℃,电容量随频率的变化小于±Δ电容的漂移或滞后小于±%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于±%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.
二 X7R电容器
X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的.
X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%.
X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.
三 Z5U电容器
Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.
尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.
Z5U电容器的其他技术指标如下:
工作温度范围 +10℃ --- +85℃
温度特性 +22% ---- -56%
介质损耗最大 4%
四 Y5V电容器
Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%.
Y5V的高介电常数允许在较小的物理尺寸下制造出高达μF电容器.
Y5V电容器的其他技术指标如下:
工作温度范围 -30℃ --- +85℃
温度特性 +22% ---- -82%
介质损耗最大 5%
For personal use only in study and research; not for commercial use。
