暗梁设计心得
曝光！结构设计优化要点——暗梁篇
曝光！结构设计优化要点——暗梁篇结构设计优化过程中，关于暗梁的设计经常是争议的一个焦点。
不少设计院的设计师、专业负责人，甚至是审图部门的总工，在暗梁设置这个问题上，往往粗糙和保守地理解了暗梁的设置原则，导致大量并不需要暗梁的部位设计了暗梁，既浪费了建设成本又增加了施工难度。
我司总结做过的优化项目经验，举例说明如下：1地下室外墙顶与楼板交接处，增设暗梁下图所示为某工程设计的地下室外墙顶暗梁：这种地下室外墙顶设置暗梁，毫无依据，基本上也没有任何规范或者图集的支持，从技术理论分析上也没有意义，国标平法图集11G101-1第77页有明确图示，对于地下室外墙钢筋构造做法要求，在地下室外墙顶部与楼板相交处，无论是按简支还是固定端计算，均不需要设置构造暗梁。
此类暗梁以前非常普遍，如今随着优化理念的逐渐被大家所接受，基本已经不多见了。
这个暗梁优化量有多少呢，按300宽的外墙，上部下部均为4根18的钢筋计算，大致每延米节约造价70元。
量一下外墙长度就可以知道节约造价了，对一个10万平的地下室，大约能节省造价15万元。
仅仅是改动一个节点，分分钟节约十几万，而且施工还方便了很多。
2无梁楼盖结构中的暗梁有个比较奇怪的现象，江苏省某人防审查要求地下室无梁楼板内增加暗梁。
追本溯源，我们找到了审查中心的原文：哦，原来是《抗规》（GB50011-2010）第14章14.3.2条。
其实看了本章的第一条就知道了，本章适用于单建式地下室建筑，而一般住宅的地下室车库属于附建式地下建筑。
无奈，审图老专家不认可，还是要套这条规范。
我们只能回复加暗梁了。
这可是累坏了现场的施工单位，做起来非常麻烦，甲方的钱花掉了，实际上并没有什么作用，还影响施工进度。
下图为某项目人防无梁楼盖暗梁平面图：我司随后建议优化，暗梁取消，节约造价80多万(暗梁部分分摊造价每平米节约30元左右），重要的是施工更加方便，质量也更容易保障。
3纯剪力墙上部结构在剪力墙与楼板交界处设置暗梁有些项目结构体系为纯剪力墙结构，但仍然要求上部剪力墙楼层处设置宽度同墙宽，高度为500mm高或2倍墙厚的暗梁。
暗梁计算
暗梁应该是指与板（壁）同厚的类似梁的构件，可以肯定的是：“暗梁”不是梁！从计算上看，把“暗梁”当做楼面梁来计算是永远的算不下来的，刚度小，变形大，对板的支撑及约束能力都是非常差的，某些情况下甚至可以忽略不计。
这种“暗梁”一般的是用在板或壁（如水池等）这样的构件上，这种构件的特征是厚度较小，这类构件最容易在开洞的边缘（如板上开洞）或池壁上部（如敞口水池）出现边缘效应引起裂缝，裂缝的特征是靠近洞口（如板上开洞）或顶部（如敞口水池）最宽，往里逐渐减小。
因此，可以在开洞的边缘四周（如板上开洞）或池壁上部四角及施工逢（如敞口水池）处配置几根（一般为四根）较粗的钢筋予以加强，这个部位就是我们所说的“暗梁”！效果是，易碎的薄弱部位含钢率增大了，混凝土的极限拉伸提高，结构抗裂性得到了加强。
因此，为了满足建筑专业的某种要求，把“暗梁”当作楼板支座而划分板格的做法是没有根据的，是错误的。
可以想象，如果这个“暗梁”能满足要求，那么这块板也一定能满足要求而没有必要设置“暗梁”了。
1.独立基础+防水板这种做法主要是单独考虑独立基础的受力，防水板在地下水位较低的时候基本可以按构造配筋，在地下水位较高的时候应该以独立基础周边为支撑点，可以按双向板计算。
另外很重要的一个因素是要在防水底板下设置垫襦，这是保证该种计算模式假设的前提条件，不过我们这边的工程大多都没有做褥垫层.2.筏板就不用说了，整体受力，从受力抗浮上都比较好，施工方便，但此种方案造价最高，因为筏板有个通常最小配筋率0.15%的要求，再者基坑开挖土方量大。
3.无梁楼盖加倒柱帽其实和第一种方案相差不多，主要区别就是防水底板下不设置褥垫层.所以就会形成共同受力，柱帽主要是为了抗冲切。
1.暗梁到底是不是梁？或者它是什么东东？我认为暗梁不是梁，是一种构造加强措施。
用于板中时，可对板局部加强，如：填充墙下、洞口边等。
用于框剪结构的墙中时，对墙有约束作用，类似边框梁的作用。
2.暗梁的截面怎么考虑呢？截面高度，宽度怎么取？板中暗梁，梁高取板厚，梁宽可参考《混凝土结构设计规范》7.2.3条。

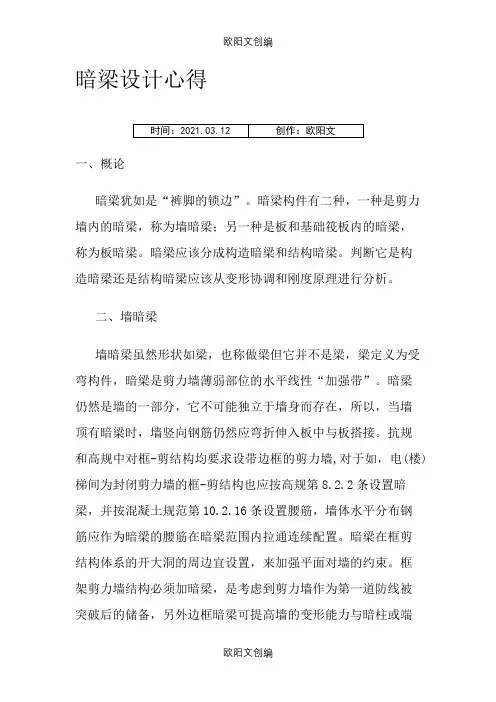

暗梁设计心得之欧阳文创编
暗梁设计心得一、概论暗梁犹如是“裤脚的锁边”。
暗梁构件有二种，一种是剪力墙内的暗梁，称为墙暗梁；另一种是板和基础筏板内的暗梁，称为板暗梁。
暗梁应该分成构造暗梁和结构暗梁。
判断它是构造暗梁还是结构暗梁应该从变形协调和刚度原理进行分析。
二、墙暗梁墙暗梁虽然形状如梁，也称做梁但它并不是梁，梁定义为受弯构件，暗梁是剪力墙薄弱部位的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有暗梁时，墙竖向钢筋仍然应弯折伸入板中与板搭接。
抗规和高规中对框-剪结构均要求设带边框的剪力墙,对于如，电(楼)梯间为封闭剪力墙的框-剪结构也应按高规第8.2.2条设置暗梁，并按混凝土规范第10.2.16条设置腰筋，墙体水平分布钢筋应作为暗梁的腰筋在暗梁范围内拉通连续配置。
暗梁在框剪结构体系的开大洞的周边宜设置，来加强平面对墙的约束。
框架剪力墙结构必须加暗梁，是考虑到剪力墙作为第一道防线被突破后的储备，另外边框暗梁可提高墙的变形能力与暗柱或端柱形成隐性框架。
而纯剪力墙，只有一道防线，是不应该也不能被突破的，那么加暗梁是不经济的，也是多此一举。
但有许多设计非常保守，在纯剪力墙加设暗梁。
墙暗梁设置的部位：地下室挡土墙到正负零封顶处；楼梯每层剪力墙顶部；电梯井每层剪力墙顶部；剪力墙结构封顶部位。
暗梁钢筋的计算：纵筋同墙水平筋，暗梁长=墙长-2*保护层+2*15D，暗梁箍筋根数={（暗梁长）- 2*50}/间距+1，暗梁在暗柱内是否需要放置暗梁箍筋，我认为无多大必要，并且在实际施工中无可操作性。
传统的算法，暗梁长=净长+2*LAE，暗梁箍筋根数={（暗梁净长）- 2*50}/间距+1如果墙转角处无柱，暗梁长=墙长-2*保护层+2*15D。
暗梁侧面钢筋筋水平筋不重复配置且两者取大值。
暗梁箍筋宽度(内径)=墙厚-2*保护层-2*水平筋直径-2*竖筋直径。
剪力墙竖向筋和暗梁箍筋应在同一层面上。
三、板暗梁板中设暗梁的习惯做法：1）楼梯上夹层，夹层板配筋时留洞，洞边设暗梁（500宽，同板厚）2）客厅与餐厅有时成 L 形，为美观，短向设暗梁3）某些应美观或高度问题，需设暗梁。
暗梁计算
暗梁应该是指与板（壁）同厚的类似梁的构件，可以肯定的是：“暗梁”不是梁！从计算上看，把“暗梁”当做楼面梁来计算是永远的算不下来的，刚度小，变形大，对板的支撑及约束能力都是非常差的，某些情况下甚至可以忽略不计。
这种“暗梁”一般的是用在板或壁（如水池等）这样的构件上，这种构件的特征是厚度较小，这类构件最容易在开洞的边缘（如板上开洞）或池壁上部（如敞口水池）出现边缘效应引起裂缝，裂缝的特征是靠近洞口（如板上开洞）或顶部（如敞口水池）最宽，往里逐渐减小。
因此，可以在开洞的边缘四周（如板上开洞）或池壁上部四角及施工逢（如敞口水池）处配置几根（一般为四根）较粗的钢筋予以加强，这个部位就是我们所说的“暗梁”！效果是，易碎的薄弱部位含钢率增大了，混凝土的极限拉伸提高，结构抗裂性得到了加强。
因此，为了满足建筑专业的某种要求，把“暗梁”当作楼板支座而划分板格的做法是没有根据的，是错误的。
可以想象，如果这个“暗梁”能满足要求，那么这块板也一定能满足要求而没有必要设置“暗梁”了。
1.独立基础+防水板这种做法主要是单独考虑独立基础的受力，防水板在地下水位较低的时候基本可以按构造配筋，在地下水位较高的时候应该以独立基础周边为支撑点，可以按双向板计算。
另外很重要的一个因素是要在防水底板下设置垫襦，这是保证该种计算模式假设的前提条件，不过我们这边的工程大多都没有做褥垫层.2.筏板就不用说了，整体受力，从受力抗浮上都比较好，施工方便，但此种方案造价最高，因为筏板有个通常最小配筋率0.15%的要求，再者基坑开挖土方量大。
3.无梁楼盖加倒柱帽其实和第一种方案相差不多，主要区别就是防水底板下不设置褥垫层.所以就会形成共同受力，柱帽主要是为了抗冲切。
1.暗梁到底是不是梁？或者它是什么东东？我认为暗梁不是梁，是一种构造加强措施。
用于板中时，可对板局部加强，如：填充墙下、洞口边等。
用于框剪结构的墙中时，对墙有约束作用，类似边框梁的作用。
2.暗梁的截面怎么考虑呢？截面高度，宽度怎么取？板中暗梁，梁高取板厚，梁宽可参考《混凝土结构设计规范》7.2.3条。
结构设计中暗梁的作用分析
７０４ １０ ３
・ ・ ４
． ．
￣ ３ 卷 ３ ｇ ４ ５
２ ２ ０ 年１ ０ 智 ８ 月
山 西 建 筑 Ｒ ， ／
为提高其变形和耗能能力 ， 于框架一抗 震墙结构 ， 筑抗 对 《 建
线的情况 ， 这说 明暗梁 将其 划 分为 独立 小板 块 的作 用基 本不 存
腰跚 一
图 ２ 结 构 竖 向位 移 云 图
１ 暗梁受 力特 征受 力分 析
通 过调整暗梁配筋 ， 在各 种情 况下 所形成的变化情况如图 ３ ，
图 ４ 示。 所
１１ 模 型的 建立 ．
为了对设 置暗梁板 的受力性 能有较为直 观的了解 ， 现取用板
沿 ｘ 方向长度为 ９ｍ， ｙ方 向长度为 ４ｍ， 度 ４ ０ｍｍ， 沿 厚 ０ 梁位
１ ３ 结果 分析 ．
从 图 ２可以看出 ， 的竖 向变形情况 与不含暗 梁的普通板类 板 似， 并未 出现在 暗梁所划 分出的小板块上有 各 自独 立环绕的等值
１２ 后 处理 及计 算 结果 ．
收稿 日期：０ ８ 毛念华 （９４ ）男 ， １６一 ， 高级工程师 ， 中铁第一勘察设计集 团城建 院， 陕西 西安
第３ ４卷 第 ３ ５期 ２００８年 １２ 月
山 西 建 筑
ＳＨＡＮＸ Ｉ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖ０． ４ Ｎｏ． ５ １３ ３
Ｄ ｃ ２０ ｅ． ０ ８
・３ ・
文章编号 ：０ ９６ ２ （０ ８ ３ ．０ ３０ １０ —８ ５ ２ ０ ）５０ ０ —２
２０Ｇ ａ泊 松 比 ０ ２ 。 ０ Ｐ ， ．５
Ｄ ｒ
图 ４ 跨中截面（ ｘ＝４ ５ｍ） ． 板顶节点竖 向位移 曲线（ ＝２ ｔ ）
暗梁结构设计问题探讨
４ 暗梁 的 受力
一
般 地 ， 对板 进 行 内力 分 析 时 ， 采 用 弹 性 或 者 考 虑 塑 在 多
关键词 ： 暗梁 ； 扁梁 ； 受力状态 ； 等效荷载
１ 前 言
现 代 建 筑 设 计 中经 常采 用 大 开 间平 面 设计 ， 于 用 户 在 后 便 期装饰装修时 ， 可以根据 实际需要进行 灵活 分隔 ， 这样 就不 可
避免 地 会 使 部 分 隔墙 直 接 搁 置于 楼 板 上 。为 了防 止 隔墙 下 方楼
ｂ ≤ ２ 且 ｂ ≤ ｂ＋ｈ 且 ｈ ≤ １ ｄ ｂ ｈ ｈ ｈ ６
研 究 表 明 ， 扁 梁 结 构 进 行 结 构 分析 时 ， 对 可将 内 平 板 和 扁 梁 一柱 框 架 分 开 考 虑 ， 平板 按 普 通钢 筋 混 凝 土 双 向板 进 行 设 内 计 。在 垂 直荷 载 作 用 下 ， 当扁 梁 刚度 满 足 规 范 要 求 时 ， 时 双 向 此 框架 扁 梁体 系 受 力 模 式 接 近 于 普 通 梁 柱 框 架结 构 ， 按 一 般 的 可
是， 目前 有关暗梁的研究还较 少 ， 工程设计人 员对于 暗梁的受 力 状 态 和 设 计 计 算 方 法 还 认 识 不 足 ， 计 人 员 大 都 依 据 工 程 经 设 验 在 板 内局 部 增 加 适 量 的受 力 纵 筋 ， 至 按 照 剪 力 墙 结 构 和 板 甚
柱 结 构 中 的暗 梁 或 者 按 照 扁 梁 的结 构 型 式 进 行 配 筋 ， 有 很 大 带 的随 意 性 。因 此 有 必 要 对 该 类暗 梁 的 设 计 问 题作 进 一 步 的 研 究。
求 如 果 认 为 它 是 扁 梁 结构 的一 种 型 式 是 不 合 适 的 。
暗梁设计问题探讨
２ 暗梁的 种类
一
般地 ， 暗梁可分为构造 暗梁 和结构 暗粱 ， 从结构型式上
看， 暗梁可又分为 以下几种情况 ： 剪结 构 、 框 板柱结构 、 砖混底 框结构 中的暗梁和其 他一般位置的暗梁 。 对 于框架 一 震墙 结构 ， 高 层建 筑混 凝 土结构 技术 规 抗 《 程》 ｌ第 ８２２ 【 】 ．． 条有 ，与剪力墙重合 的框 架梁 可保 留 ， 可 “ 亦 做成宽度与墙厚相 同的暗梁 ， 暗梁截 面高度 可取墙 厚的 ２倍 或 与该 片框架梁截面等高 ， 粱的配筋可按 构造配 置” 建 暗 。《
（ 福建武夷建筑设 计所
摘
福建
泉州 ３ ２ ０ ） ６ ００
要： 本文首先介绍 了建筑设计 中经常采用 的暗梁 的分类和 与扁梁结构 的区别， 而讨论 了在 隔墙 下方现浇板 内设置的暗梁其 进
受力状 态和在设 计中应 当注 意的几个基本 问题 ， 本文 的结论 可供工程设计人 员参考 。 关 键 词 ：暗 梁 扁 梁 受 力 状 态 等 效 荷 载
Ｋ ｅ ｗ ｏ ｄｓ： ｉｄ ｎ—ｂ ａ ，ｗ ｄ ｅ ａ ，ｍｅ ｈ ｉａ ｈ ｖｏ ，ｅ ｕ ｖ ｅ ｔ ｏ ｄ ｙ ｒ ｈｄ ｅ ｅ ｍ ｉ ｅ—ｂ ｍ ｃ ａ ｃ ｂ ａ ｉｒ ｑ ｉａ ｎ ａ ｎ ｌｅ ｌ ｌ
１ 前
言
现代建筑设 计中经常采用 大开 间平面设 计 ， 于用 户在 便 后期装饰装修 时 ， 以根据实际需要进行灵活分 隔 ， 可 这样就不 可避免地会 使部 分隔墙直 接搁置于楼板 上。为了防止隔墙下 方楼板 的局 部破 坏 ， 工程设 计人员 在设计 时常把 隔墙下方 的 小次梁设计成 暗梁 ， 即取次粱梁高与板厚相 同， 与现浇楼板 并 做成一体 ， 在暗梁处配置 一定数量 的受力 纵筋 以承担隔墙 传 来的荷载。由于设 置暗梁 能使楼板 表面平 整美观 ， 间分 隔 空 灵活方 便 ， 并且施工方便 ， 因此 ， 隔墙下设置 暗梁的方 法被 在
【干货】关于建筑结构中暗梁解析
【干货】关于建筑结构中暗梁解析有人从名字上来解释以为它是梁的一种,像主梁、次梁、连梁等,但是它却不是梁,可以说是砼墙和板的加强区域,这也是施工中很容易漏掉的主要原因,它藏在暗处,在混凝土墙里或混凝土板里.一般它的布置要求会深深地藏在设计说明里,下面我们来认识一下暗梁.暗梁的要求一般在说明里暗梁叫梁其实它不是梁,它是板和砼墙的加强区域,暗梁的位置是它完全隐藏在板类构件或者混凝土墙类构件中,这是它被称为暗梁的原因.它不是梁却需要像梁一洋布置箍筋,为了提高加强区内的混凝土的四周约束,提高整体受力性能.看起来和梁的箍筋效果差不多.在施工中按板加强区设计,纵筋处理同板主筋,加配箍筋,它的支座同板的支座,这一点在建模算量中很重要.独立承台内的暗梁那么在什么条件下需要布置暗梁呢？原则上,纯剪力墙结构应该是不需要暗梁的.关于剪力墙是否需设暗梁,我认为在框剪、框架中是必须设置的.主要依据如下：《建筑抗震设计规范GB50011-2001》P59页6．5.1抗震墙的厚度不应小于160m m且不应小于层高的1/20,底部加强部位的抗震墙厚度不应小于200m m且不应小于层高的1/16,抗震墙的周边应设置梁(或暗梁)和端柱组成的边框；端柱截面宜与同层框架柱相同,并应满足本章第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋.《高层建筑混凝土结构技术规程JGJ3-2002》P83页8.2.2带边框剪力墙的构造应符合下列要求：1、带边框剪力墙的截面厚度应符合下列规定：1）抗震设计时,一、二级剪力墙的底部加强部位均不应小于200m m,且不应小于层高的1/16；2）除第1项以外的其他情况下不应小于160m m,且不应小于层高的1/20；3）当剪力墙截面厚度不满足本款第1、2项的要求时,应按本规程附录D计算墙体稳定.2、剪力墙的水平钢筋应全部锚入边框柱内,锚固长度不应小于La （非抗震设计）或La E（抗震设计）；3、带边框剪力墙的混凝土强度等级宜与边框柱相同；4、与剪力墙重合的框架梁可保留,亦可做成宽度与墙厚相同的暗梁,暗梁截面高度可取墙厚的2倍或与该片框架梁截面等高,暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求；5、剪力墙截面宜按工字形设计,其端部的纵向受力钢筋应配置在边框柱截面内；6、边框柱截面宜与该榀框架其他柱的截面相同,边框柱应符合本规程第6章有关框架柱构造配筋规定；剪力墙底部加强部位边框柱的箍筋宜沿全高加密；当带边框剪力墙上的洞口紧邻边框柱时,边框柱的箍筋宜沿全高加密.《混凝土结构设计规范GB50010-2002》P197页11.7.17框架-剪力墙结构中的剪力墙应符合下列构造要求:1、剪力墙周边应设置端柱和梁作为边框,端柱截面尺寸宜于同层框架柱相同,且应满足框架柱的要求；当墙周边仅有柱而无梁时,应设暗梁,其高度可取2倍强厚；2、剪力墙开洞时,应在洞口两侧配置边缘构件,且洞口上、下边缘宜配置构造纵向钢筋.《民用建筑工程结构施工图设计深度样图》-04G103p11页：10.7.1剪力墙水平钢筋、竖向钢筋构造见国标03G101-1《混凝土结构施工图平面整体表示法制图规则和构造详图》及本工程剪力墙详图.10.7.2剪力墙洞口连梁的构造要求详见连梁详图.10.7.3凡是剪力墙未设边框梁时,在结构楼层标高的剪力墙内都应按下图设置暗梁,见图10-3,剪力墙内应按图10-4设置双向拉筋.《型钢混凝土组合结构技术规程》JC J138—2001P38页8.2.3周边有型钢混凝土柱和梁的现浇钢筋混凝土剪力墙,剪力墙的水平分布钢筋应绕过或穿过周边柱型钢,且应满足钢筋锚固长度的要求；当采用间隔穿过时,宜另加补强钢筋.周边柱的型钢、纵向钢筋、箍筋配置应符合型钢混凝土柱的设计要求,周边梁可采用型钢混凝土梁或钢筋混凝土梁；当不设周边梁时,应设置钢筋混凝土暗梁,暗梁的高度可取2倍墙厚.暗梁的作用是什么？暗梁的作用是增强剪力墙的水平抗力或改善局部竖直集中荷载的应力分布.暗梁主要功能是增加结构的整体性,加强剪力墙的平面外刚度,和钢结构中钢梁设置加强筋的目的.其是暗梁的混凝土就是墙的混凝土,加暗梁只是加了规范规定的钢筋笼.暗梁犹如是“裤脚的锁边”.暗梁构件有二种,一种是剪力墙内的暗梁,称为墙暗梁；另一种是板和基础筏板内的暗梁,称为板暗梁.暗梁应该分成构造暗梁和结构暗梁.判断它是构造暗梁还是结构暗梁应该从变形协调和刚度原理进行分析.暗梁有哪些习惯做法？一、板中设暗梁的习惯做法：1）楼梯上夹层,夹层板配筋时留洞,洞边设暗梁（500宽,同板厚）2）客厅与餐厅有时成L形,为美观,短向设暗梁3）某些应美观或高度问题,需设暗梁.4）无梁楼盖在柱带范围由于抗剪抗冲切设置暗梁.5）对传力体系复杂的结构,如不规则的楼盖结构,通常设置暗梁来认为划分成规矩的区.格.基础筏板内的暗梁二、墙暗梁暗梁是剪力墙薄弱部位的水平线性加强带.暗梁仍然是墙的一部分,它不可能独立于墙身而存在,所以,当墙顶有暗梁时,墙竖向钢筋仍然应弯折伸入板中与板搭接.抗规和高规中对框-剪结构均要求设带边框的剪力墙,对于像电(楼)梯间为封闭剪力墙的框-剪结构也应按高规第8.2.2条设置暗梁,并按混凝土规范第10.2.16条设置腰筋,墙体水平分布钢筋应作为暗梁的腰筋在暗梁范围内拉通连续配置.。
梁柱设计经验结构设计心得
梁柱设计经验结构设计心得
梁柱设计经验结构设计心得1
一、梁的设计
1．梁尺寸确定。
2
(1).。
(2).
宜小于1/3柱宽。
(3).折梁阴角在下时纵筋应断开，并锚入受压区内La，还应加附加箍筋
(4).梁上有次梁时，应避免次梁搭接在主梁的支座附近，否则应考虑由次梁引起的主梁抗扭，或增加构造抗扭纵筋和箍筋。
（此条是从弹性计算角度出发）。
当采用现浇板时，抗扭问题并不严重。
(5).原则上梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。
箍筋按规定在梁端头加密。
布筋时应将纵筋等距，箍筋肢距可不等。
小断面的连续梁或框架梁，上、下部纵筋均应采用同直径的，尽量不在支座搭接。
(6).端部与框架梁相交或弹性支承在墙体上的次梁，梁端支座可按简支考虑，但梁
(7).
(8).
(9).。
墙体开孔暗梁钢筋布置原则
墙体开孔暗梁钢筋布置原则你说的“墙体开孔暗梁钢筋布置原则”，乍一听是不是有点复杂？仔细想一想，还是挺有意思的。
咱们平时在建房子的时候，很多地方都会遇到墙体开孔这种情况。
你想啊，家里水管、电线、空调管道都得走，这时候墙体就得开孔，结果开了孔，结构就可能有问题了。
要不然房子一下子就塌了，谁受得了？所以，问题来了，这开孔咋办？暗梁钢筋布置又怎么弄？开孔是不能随便开的，得有个原则。
墙体承重嘛，开个孔会破坏原有的结构强度。
如果你把墙一刀切开，房子还怎么撑得住？这时候就得想到加固了。
别小看加固，没它可不行。
这时候就要用到暗梁了。
暗梁看起来简单，其实是个聪明的设计，专门用来补偿墙体受力不足的部分。
它就像那隐形的“护卫队”，不见却能挺身而出。
暗梁一旦出现，钢筋得放得合适，得配合得当。
钢筋布置的原则是：稳、准、狠——稳固的钢筋布置，让墙体的强度不受影响；准确的位置，才能让钢筋发挥最大的效果；狠点也行，千万别怕多。
钢筋安排得不够，这房子可就得“糊弄”了，谁敢住？再说说这些钢筋咋布置。
别看它不起眼，它可是决定了墙体的命运。
钢筋要放在哪儿？这就得考虑墙体受力的情况了。
像墙体承受垂直力的部分，钢筋得布置在墙体中部，而受水平力的地方呢，钢筋就得贴近墙体的边缘。
这样才能让墙体无论是上下、左右受力时，都能有力地“反击”！钢筋的数量和间距也得按规范来，不能任性。
否则，不仅仅是墙体不牢，连钢筋自己都可能出问题，别小看这点“小事”，房子要是出个什么岔子，谁都得吃不消。
想想看，暗梁和钢筋就像是一场没有硝烟的战斗，每根钢筋都得在合适的位置上，才能帮墙体维持平衡。
像这些钢筋安排得过于“散漫”了，或者不够密集，承受的力就会超出它们的极限。
房子可就真成“纸老虎”了。
你说是不是？说白了，钢筋布置原则就是“合理、科学”，这两点抓住了，才能给房子加个“保险”。
否则，一不小心，连家里的“安全感”都没了。
哦对了，墙体开孔的位置可不是想开就开的。
有时候电线管道的布置会影响到钢筋的布置，你要特别注意到这个。
【结构设计】非常全面的结构暗梁设计经验总结
非常全面的结构暗梁设计经验总结暗梁的设置在结构设计中经常出现,分为构造暗梁与非构造暗梁（或结构暗梁）,前者如隔墙下加强筋暗梁、板洞封边暗梁、角窗/阳台暗拉梁等,后者如框剪/筒暗梁、板柱暗梁、底框暗梁、暗基础梁、独基/承台暗连系梁等,主要区别在于加强的对象,前者加强的是结构局部,后者加强的是结构整体,共同点是均是为了加强整体性,提高结构在塑性后阶段的保险度,其对传力模式的改变则微乎其微.虽经常出现,然设计中却很少给予足够认识,只有些设了总比不设好的体会,用微博上的一句话来诠释“对设计人有巨大的心理安慰作用,可以保障心身健康.”在此也来说上一说,供大家参考探讨.一、隔墙下加强筋暗梁由于暗梁高度同楼板厚度,相对于楼板暗梁的刚度不明显,板仍然具有本来的变形特性,竖向挠度等值线类似于椭圆环,因此暗梁处形成不了“支座”,即墙下暗梁是板的一部分,不能改变板的应力状态,只有助于加强楼板整体性,保证楼板在塑性条件下的安全性.由于隔墙存在一定的刚度,竖向传力遵循45°原则（或称拱传力）,角部位会有较大压应力,底部中间存在拉应力,采用低弹模墙体材料,有利于弱化此效应,因此暗梁中的钢筋应力大小各异.另外,结构中还有好多类似拱传力现象,如外墙扶壁柱兼做上部结构柱时,柱墙合体处柱拱传力；墙、柱拱传力给基础,产生虚支座,导致基础梁、板实际受力跨度减小；由于托墙存在明显的拱效应,导致框支梁的偏心受拉、托墙端部竖向应力集中严重；常见于地下室的上短下长墙肢,布置基础时应充分考虑墙肢的传力,尽量包全墙肢的拱效应范围.实际设计中经常将加强筋布置于墙下,此做法有点欠妥,其实暗梁与楼板是协同工作的,板线荷载周边区域也是高应力区,同实梁一样,暗梁也应有有效翼缘,实际中可取T形截面梁的翼缘计算宽度和抗冲切45度临界截面宽度的最小值.暗梁附近的高应力区有可能出现裂缝（高应力裂缝会演变为宏观裂缝）,为避免裂缝出现,墙下暗梁可按下述原则设计：1）暗梁有效宽度正确取值；2）设置暗梁楼板厚度不宜小于150mm （针对存在较长隔墙的大开间楼板,较短隔墙的小开间楼板考虑到拱效应,即使不设置暗梁也无关紧要）；3）加强筋直径不宜过大,宜比板筋高一级,不应大于18mm,宜放置于板筋内侧,保证加强筋与砼的粘结锚固与楼板的有效高度；4）保证加强筋端部的有效锚固长度.二、板洞封边暗梁楼板的洞口犹如在一块布上剪了个洞,圆洞总比方洞好,但实际中楼板中的圆洞很少见,洞口改变了板带力流,力流方向的改变带来了截面高应力,高应力点处楼板会被撕裂破坏,如何弱化这个问题呢？裁缝给了我们答案,布上有个洞（必须有）,如何避免布在此处撕裂,沿布洞边缘再布上几圈布,形成加强带.虽然楼板与布二者的主受力方向有所区别（一个面内一个面外,但力流改变导致高应力产生是共通的）,但楼板开洞也是如此处理,洞口周边做一圈加强带,设实梁或暗梁,取决于洞口大小（板柱结构中洞口的处理更为苛刻,大小限制较严,大开洞时不得不围堵墙体实现）.另外,洞口一般四周封墙,所以板洞封边暗梁兼有隔墙下加强筋暗梁的性质.对于洞口周边有长短向暗梁时,长短向暗梁钢筋相交处,短向暗梁钢筋拉应力较大,需保证锚固长度,长短向暗梁钢筋点焊在一起,加强短向钢筋的锚固.此点对于隔墙下加强筋暗梁同样适用.结构中还有不少这样的加强带,如膜开洞周边加固补强、钢梁腹板开洞钢板补强、钢板开洞加肋补强,墙开洞暗梁补强,预应力板开洞处理等三、角窗/阳台暗拉梁高层剪力墙住宅,由于立面效果和集中采光的功能要求,一般在平面拐角处设置角窗/阳台.角窗/阳台的设置对结构整体十分不利,角部无竖向构件提供可靠约束,仅有悬挑梁的横向约束（实际上由于挑梁单支座性质,约束很弱）,变相削弱了结构的抗扭转能力,不同约束程度的楼板一起受扭,角窗/阳台处的楼板扭转应力集中,变形较大时易脱落.说到角窗/阳台就不得不提到两垂交挑梁的设计,两挑梁相交处宜按铰接设计,这与框筒结构两向外框架悬挑梁相交处一个道理,铰接设计可以避免两向不协调错动造成额外“负荷”.固端处按静定悬臂梁设计,梁底按固端塑性调幅后值取用,梁侧腰筋可采用墙体水平筋.角窗/阳台位于的房间楼板应适当加厚,不宜小于150mm,宜双层双向配筋,加强楼板自身的整体性与牢固性,利于稳定周边竖向构件,加强协同性.角窗/阳台两侧的墙体宽度不宜小于2m,不应采用短肢剪力墙或开洞剪力墙,提高墙肢自身稳定性与抗扭能力.角窗/阳台处应形成暗框架,墙体暗柱应有楼板暗梁拉结或墙体应有楼板加强带拉结,截面不小于400x板厚,暗梁配筋上下不小于各4根16,箍筋采用6@200,板内底筋穿暗梁设置.再赘述几句,由于墙肢需承担层层积累的悬挑弯矩,可保守认为暗柱全承担,暗柱宽度应适当放大,宜取用3倍墙厚,且不小于600mm,底部加强区暗柱配筋也宜适当放大,配筋率宜控制在1.5%~2%（加强暗柱也有利于提高墙肢稳定性）.。
对板类构件中的暗梁是能够发挥作用的思考
关于暗梁说两句，很多人常会用暗梁来解决一些需要加强的部位，但是暗梁是否都会发挥作用呢？我们设计时是否存在着暗梁滥用现象呢？
暗梁就是钢筋加强带，增加板中均布纵向钢筋。
这些增加的钢筋能不能起作用呢？需要分情况而定。
1.当为抗震设计时，为概念性加强时（比如转角窗处），这种暗梁发挥作用并不是在弹性阶段，而是结构进入弹塑性阶段后，这种钢筋加强带才发挥作用。
2.当板类构件的弯矩在某个部位有突变（我指的是垂直弯矩图方向）时增加暗梁，因为局部的弯矩变大，增加钢筋用量很容易就理解了，比如开大洞的板边。
3.关于双柱基础间加暗梁，本人觉得完全无用。
如果做明梁加条基，概念情况，传力明确。
由于梁的刚度大于板，所以基础反力通过板传给梁，再通过梁传给柱，很好理解。
但是一旦把明梁变成了暗梁，这种传力体系就完全打破了。
由于独立基础各处抗弯刚度相等，且各处弯矩无较大突变（注意我说的前提是保证基础的刚度，也就是保证基础的挑出长度与厚度之比不是很大为前提的），这个时候在弹性阶段，这个暗梁中纵筋应力很小，因为局部配筋过多，而弯矩不很大。
当基础进入塑性阶段暗梁纵筋发挥作用了，但是这时基础已严重开裂，在2类环境下，基础严重开裂，严重不能保证设计适用年限内的耐久性要求。
还有人说加暗梁是为了增加基础的整体性，毫无道理。
在软弱地基上的多层框架结构下的小筏板基础，不会有人去加暗梁的。
楼板中暗梁构造
1、PKPM 板中暗梁如何布置满意回答2012-04-25 12:53板内的暗梁是构造措施，不应该考虑其受力作用，所以不应该在PKPM中布置。
如果你在PKPM中布置了，不论是暗梁，甚至是虚梁，在板计算时都会被当做板的支座----而实际上暗梁根本不可能达到板支座的刚度。
这计算结果明显是偏向不安全的。
楼上的方法，其实是把板带作为梁来计算，并非暗梁的设置方法（哪有600宽的暗梁）。
严格来说这种简化计算依然是不精确的，因为宽度范围内其实受力并不均匀。
建议还是用SLABCAD进行有限元计算，电算起来也是很简单的啦。
设置暗梁的前提是板厚得够150，这样暗梁的箍筋才方便施工，在需要布梁的梁网格处布置一道600X150高的梁即可，算板的约束是尽量按固接考虑。
一般会在书房等荷载较大的地方布置，我以前遇到过书房外面是阳台，对阳台相接处就是这么处理的、。
2、怎么设计设置暗梁的楼板？看了怎么设计板经济那篇帖子，有人提到在较大楼板设置暗梁的做法。
我现在提几个疑问：1、多厚的板设置暗梁？本人做过150～400厚的楼板或底板，板越厚暗梁设置比较好，对楼板负筋的位置也有较大帮助。
但是150mm的板的暗梁就不怎么像暗梁了，减去保护层，2层钢筋中心间距才100左右，房在楼板上，箍筋如果做的不到位，截面较难控制。
所以本人建议厚150以上才使用。
如果大家有更好的经验和道理，请说明，我这里还缺乏经验。
2、如果设置暗梁，暗梁的作用怎么体现？强度我想就是把暗梁筋分摊整个截面的钢筋，满足计算要求即可。
那么裂缝控制，挠度控制时候暗梁起什么作用呢？对于暗梁，由于其自身的几何条件（与板等厚，也就是它的变形能力与板在同一个级别）决定了其对提高板的变形能力是很微弱的，也就是说暗梁不能用来分割板块。
板块的大小不能因为暗梁的存在就有所改变。
那么暗梁的作用怎么体现？这是楼主关心的问题，我的看法是这样，它能有效地提高板的局部承载能力，就像比如在板上较轻的线荷载下（轻质隔墙下放）放两根加强筋一样。
建筑楼板中暗梁作用机理探讨
建筑楼板中暗梁的作用机理探讨引言：板中设暗梁是我们的习惯做法；情况如下1）楼梯上夹层，夹层板配筋时留洞，洞边设暗梁（500宽，同板厚）2）客厅与餐厅有时成L 形，为美观，短向设暗梁3）某些应美观或高度问题，需设暗梁疑惑：1）暗梁按抗弯计算配筋，设焊接封闭箍，挠度能保证吗？2）与暗梁连接的板，其支座按铰接还是自由端？3）若暗梁真正做为受力梁，与之相连的板上部负筋应如何配置？探讨：暗梁仅做构造加强考虑，不让其真正受力，其他板改变配筋方式，或调大非暗梁边的配筋，以减小传到暗梁上的力1. 首先要将弹性内力分析和截面强度设计分开，不能混淆；在内力分析中我们一般采用弹性算法，也可能是考虑塑性设计，是各设计院的规定和习惯以及结构类型而定。
但是不论那种算法，都不考虑钢筋对截面刚度的贡献。
实际上那点儿钢筋实在是太少了，真正的梁不是也没有考虑吗；因此，暗梁的设置不是出于什么设置板支座的问题，这是基本的；2. 有限元分析表明：板中开洞后在洞口或集中荷载（点、线）的周边会出现弯矩突变区，如果采用板带划分的计算方法，洞口周边的一定范围内可以视作一个板带，这个板带按照突变的弯矩配筋就形成了暗梁；有谁这样配过筋？可能没有，至少是很少，大都按照构造配筋。
因此如果按照构造配筋的板带不能称为暗梁；3. 有限元分析还表明：在洞口周围会形成高应力区，形成应力集中。
板边的构造钢筋实际上是出于抵抗这些高应力设置的。
但也只是一个朦胧的概念，构造而已。
真要计算配筋应按照应力配筋，可参考水工混凝土规范；所以才有洞口在300以内怎么样，300～1000怎么样，大于1000为什么就不用“暗梁”了呢？因为那不是计算出来的，是拍出来的，美其名曰：经验；4. 无梁楼盖体系不同，这时是真正的暗梁，因为板中的内力分布和应力分布存在明显的板带，因此才有等代框架的说法，板中的暗梁配筋是由框架梁计算得出的，再分配到一定的宽度（柱上板带）范围内进行配筋。
这时的柱上板带有一种支座效用，但是绝对不是由于按照暗梁配置了钢筋的原因，内力分析能看出该处的挠度小，有负弯矩出现，别忘了，这是我们的计算模型还没有配筋！举一个可能不是很恰当的例子，一块不，牵住四角，哪里是支座？布边？可是一样的布啊！。
暗梁设计心得
暗梁设计心得一.概论暗梁如同是“裤脚的锁边”.暗梁构件有二种,一种是剪力墙内的暗梁,称为墙暗梁;另一种是板和基本筏板内的暗梁,称为板暗梁.暗梁应当分成构造暗梁和构造暗梁.断定它是构造暗梁照样构造暗梁应当从变形协折衷刚度道理进行剖析.二.墙暗梁墙暗梁固然外形如梁,也称做梁但它其实不是梁,梁界说为受弯构件,暗梁是剪力墙单薄部位的程度线性“增强带”.暗梁仍然是墙的一部分,它不成能自力于墙身而消失,所以,当墙顶有暗梁时,墙竖向钢筋仍然应弯折伸入板中与板搭接.抗规和高规中对框-剪构造均请求设带边框的剪力墙,对于如,电(楼)梯间为关闭剪力墙的框-剪构造也应按高规第8.2.2条设置暗梁,并按混凝土规范第10.2.16条设置腰筋,墙体程度散布钢筋应作为暗梁的腰筋在暗梁规模内拉通持续设置装备摆设.暗梁在框剪构造系统的开大洞的周边宜设置,来增强平面临墙的束缚.框架剪力墙构造必须加暗梁,是斟酌到剪力墙作为第一道防地被冲破后的储备,别的边框暗梁可进步墙的变形才能与暗柱或端柱形成隐性框架.而纯剪力墙,只有一道防地,是不该该也不克不及被冲破的,那么加暗梁是不经济的,也是画蛇添足.但有很多设计异常保守,在纯剪力墙加设暗梁.墙暗梁设置的部位：地下室挡土墙到正负零封顶处;楼梯每层剪力墙顶部;电梯井每层剪力墙顶部;剪力墙构造封顶部位.暗梁钢筋的盘算：纵筋同墙程度筋,暗梁长=墙长-2*呵护层+2*15D,暗梁箍筋根数={（暗梁长）- 2*50}/间距+1,暗梁在暗柱内是否须要放置暗梁箍筋,我以为无多大须要,并且在现实施工中无可操纵性.传统的算法,暗梁长=净长+2*LAE,暗梁箍筋根数={（暗梁净长）- 2*50}/间距+1假如墙转角处无柱,暗梁长=墙长-2*呵护层+2*15D.暗梁正面钢筋筋程度筋不反复设置装备摆设且两者取大值.暗梁箍筋宽度(内径)=墙厚-2*呵护层-2*程度筋直径-2*竖筋直径.剪力墙竖向筋和暗梁箍筋应在统一层面上.三.板暗梁板中设暗梁的习惯做法：1）楼梯上夹层,夹层板配筋时留洞,洞边设暗梁（500宽,同板厚）2）客堂与餐厅有时成 L 形,为美不雅,短向设暗梁3）某些应美不雅或高度问题,需设暗梁.4）无梁楼盖在柱带规模因为抗剪抗冲切设置暗梁.5）对传力系统庞杂的构造,如不规矩的楼盖构造,平日设置暗梁来以为划分成规矩的区格.板暗梁是一个昏黄的概念,它构造上的寄义更浓一些,比方取500宽,那为什么是500而不是400呢?有没有理论根据? 板暗梁重要作构造增强斟酌,暗梁的重要感化是对应力分散处的增强,增长构造的整体受力机能与延性,解决板上墙下的局部受压问题.所以暗梁应不至转变板的传力与分派,仅作为一种增强和构造进入塑性后的安然储备.设置暗梁的前提：最好板厚大于130.假如少于130厚暗梁箍筋难做,而没有箍筋就不成其为梁,变成板内附加钢筋.板暗梁是从构造上对板增强的措施,暗梁按构造习惯配筋,局部荷载引起的配筋应从整块板的角度分解斟酌,斟酌板中弯距的散布纪律,剖断配筋的主次偏向,恰当增强即可.板暗梁是在一种局部增强的构件,且隐蔽在其他构件中.按照刚度分派的原则,板中设置暗梁,必定造成暗梁的受力大于其他部分的情形,如暗梁配筋量较大,可以视为具有竖向挠度的板的铰支端,如许做是因为,暗梁对板的束缚不如肋梁楼盖中次梁对板的束缚强,但是仍然具有必定的竖向束缚.增强区域的大小取决于板厚.板的短跨以及荷载的大小.增强的目标就是形成比板刚度大的区域,是一个相对的概念,板的厚度越大,则增强区域就越大.板的短跨偏向是传力的最直接偏向,板的短跨大,增强区域也应增大.板暗梁与其被隐蔽构件的关系其实不是十分的清晰,须要时可以从整体上来斟酌.板暗梁的刚度问题不必斟酌,因为暗梁隐蔽在较大的板里面,其实不是自力消失的,刚度天然不成问题.假如作为自力的构件,譬如扁梁,刚度的问题得到看重.板暗梁对板的迁移转变束缚比较小,但当暗梁双方均为板时,因为变形调和,板的迁移转变受到必定束缚.假如将板暗梁作为板的支座来处理,暗梁可以算作梁的一种极端情势,因而也有刚度问题.其实对于现浇构造而言,任何一个构件都不是自力消失的,只不过板协同暗梁工作的程度较板协同梁工作的程度更大罢了.此时板暗梁按序梁构造盘算.无梁楼盖在柱带规模抗剪抗冲切暗梁是按框架梁盘算再分派到必定的宽度（柱上板带）规模内进行配筋.此时板暗梁钢筋盘算按框架梁构造请求盘算.板筋是主受力呢照样暗梁主受力？如果梁主受力,那板的呵护层就很厚,轻易消失裂痕,假如板主受力,那暗梁只是增强整体刚度.暗梁的意义在于若何设定.如仅是增强其传程度力.暗梁配筋按设计者概念,板是主受力.如要推却竖向荷载,则要斟酌抗弯抗,冲切及挠度,还要斟酌暗梁刚度增大引起梁面负弯矩,这是暗梁是主受力.。
构造暗梁的设计要点
构造暗梁的设计要点暗梁的设置在结构设计中经常出现，分为构造暗梁与非构造暗梁（或结构暗梁），前者如隔墙下加强筋暗梁、板洞封边暗梁、角窗/阳台暗拉梁等，后者如框剪/筒暗梁、板柱暗梁、底框暗梁、暗基础梁、独基/承台暗连系梁等，主要区别在于加强的对象，前者加强的是结构局部，后者加强的是结构整体，共同点是均是为了加强整体性，提高结构在塑性后阶段的保险度，其对传力模式的改变则微乎其微。
虽经常出现，然设计中却很少给予足够认识，只有些设了总比不设好的体会，用微博上的一句话来诠释对设计人有巨大的心理安慰作用，可以保障心身健康。
在此也来说上一说，供大家参考探讨。
一、隔墙下加强筋暗梁由于暗梁高度同楼板厚度，相对于楼板暗梁的刚度不明显，板仍然具有本来的变形特性，竖向挠度等值线类似于椭圆环，因此暗梁处形成不了支座，即墙下暗梁是板的一部分，不能改变板的应力状态，只有助于加强楼板整体性，保证楼板在塑性条件下的安全性。
由于隔墙存在一定的刚度，竖向传力遵循45°原则（或称拱传力），角部位会有较大压应力，底部中间存在拉应力，采用低弹模墙体材料，有利于弱化此效应，因此暗梁中的钢筋应力大小各异。
另外，结构中还有好多类似拱传力现象，如外墙扶壁柱兼做上部结构柱时，柱墙合体处柱拱传力；墙、柱拱传力给基础，产生虚支座，导致基础梁、板实际受力跨度减小；由于托墙存在明显的拱效应，导致框支梁的偏心受拉、托墙端部竖向应力集中严重；常见于地下室的上短下长墙肢，布置基础时应充分考虑墙肢的传力，尽量包全墙肢的拱效应范围。
实际设计中经常将加强筋布置于墙下，此做法有点欠妥，其实暗梁与楼板是协同工作的，板线荷载周边区域也是高应力区，同实梁一样，暗梁也应有有效翼缘，实际中可取T形截面梁的翼缘计算宽度和抗冲切45度临界截面宽度的最小值。
暗梁附近的高应力区有可能出现裂缝（高应力裂缝会演变为宏观裂缝），为避免裂缝出现，墙下暗梁可按下述原则设计：1）暗梁有效宽度正确取值；2）设置暗梁楼板厚度不宜小于150mm（针对存在较长隔墙的大开间楼板，较短隔墙的小开间楼板考虑到拱效应，即使不设置暗梁也无关紧要）；3）加强筋直径不宜过大，宜比板筋高一级，不应大于18mm，宜放置于板筋内侧，保证加强筋与砼的粘结锚固与楼板的有效高度；4）保证加强筋端部的有效锚固长度。
暗梁设计问题探讨_刘高旺
对于本文中在隔墙下方现 浇板内 设置的 暗梁, 在规范 中未见 阐述, 其性质将在下文中 作进一步论述。
3 暗梁与扁梁的区别
K eyword s: h idden- beam, w ide- beam, m echanical behavior, equ iva lent load
1前 言
现代建筑设计中 经常采用 大开间 平面设 计, 便 于用户 在 后期装饰装修时, 可以根据实际需要进行灵活分隔, 这样就不 可避免地会使部分隔 墙直接搁置于楼板上。为了防止隔墙下 方楼板的局部破坏, 工程设 计人员 在设计 时常把隔 墙下方 的 小次梁设计成暗梁, 即取次梁梁高与板厚相同, 并与现浇楼板 做成一体, 在暗梁处配置一 定数量 的受力 纵筋以承 担隔墙 传 来的荷载。由于设置 暗梁能使 楼板表 面平整 美观, 空间分 隔 灵活方 便, 并 且施工方 便, 因 此, 在 隔墙下设置 暗梁的方法 被 广泛采用。但是, 目前有关暗梁的研究还较少, 工程设计人员 对于暗梁的受力状态和 设计计 算方法 还认识 不足, 设计人 员 大都依据工程经验在板 内局部 增加适 量的受 力纵筋, 甚至 按 照剪力墙结构和板柱 结构中的暗梁或者按照扁梁的结构型式 进行配筋, 带有很大的随意性, 因此有必要对该类暗梁的设计 问题作进一步的研究 。
5 暗梁的设计方法
通过上述分析可 以看到, 对于板 上有隔 墙而建 筑不允 许 设置明梁时, 必须首先满足《混凝土结构设计规范》【4】第 7. 7. 1~ 7. 7. 3条以及第 10. 1. 10条 抗冲切 承载力 验算和 构造, 而 对于板则应当保证其整 体设计 要求, 因为 此时是整 体板都 起 作用。人为设置暗梁或加强筋 可作为结构进入塑性阶段后的 安全储备, 或者是当实际使 用条件 发生改 变而原设 计配筋 不
隐蔽梁施工美观实用
隐蔽梁施工美观实用隐蔽梁施工是建筑领域中常见的一种技术，其通过将梁体藏于墙体内部，使建筑外观更加美观，符合现代人们对建筑美学的追求。
同时，隐蔽梁的施工还能提高空间利用率，增加内部空间的灵活性。
本文将就隐蔽梁施工的美观和实用性进行探讨。
一、隐蔽梁的美观性隐蔽梁施工的最大优势在于其对建筑外观的美化。
传统的梁体常常在室内外交界处显露出来，给建筑带来一种笨重的感觉。
而隐蔽梁的设计将梁体埋入墙体内部，使建筑外观更加简洁、流畅，给人一种轻盈的感觉。
这种设计手法尤其适用于现代简约风格的建筑，能够凸显建筑的整体感。
在使用材料上，隐蔽梁通常采用与墙体相同的材料，如石膏板、吊顶材料等，使梁体与墙体融为一体。
这样一来，即使悉心观察，也很难察觉到梁体的存在，给人一种悬浮感。
从整体上看，建筑线条更为简洁、纯粹，营造出一个和谐、宜人的环境。
除了外观的美观性，隐蔽梁施工还能提升内部空间的利用效率和灵活性。
二、隐蔽梁的实用性1. 提高空间利用率隐蔽梁施工将梁体藏于墙体内部，不仅使建筑外观更美观，还能充分利用梁体所占用的空间。
在传统的梁体设计中，梁体占据了一定的高度和宽度，降低了室内的可用空间。
而采用隐蔽梁设计后，这部分空间可以用于室内装修或其他用途，提高了空间的利用率。
2. 增加内部空间灵活性隐蔽梁的施工方式还可增加内部空间的灵活性。
由于梁体被隐藏在墙体内部，室内的布局可以更加自由地进行安排，不受梁体的限制。
例如，可以打通隔墙，将原本独立的房间合并，使空间更加通透；或者在梁体上方进行吊顶设计，增加了可塑性，使室内装修更加灵活多样。
同时，隐蔽梁的设计还使得室内的家具摆放更加方便。
传统的梁体往往会限制家具的摆放位置，使得室内布置十分局限。
而隐蔽梁的施工方式消除了这一问题，家具可以更自由地摆放，使得室内环境的设计更富创意，符合个人需求。
总结：隐蔽梁施工既美观又实用，充分体现了现代建筑的整体设计理念。
通过将梁体隐藏在墙体内部，不仅使建筑外观更加简约流畅，还提升了室内空间的利用率和灵活性。
关于建筑结构中暗梁解析
关于建筑结构中暗梁解析建筑结构中的暗梁解析是指在建筑设计过程中，通过使用相应的工程分析方法和软件，对暗梁进行结构力学分析和计算，并确定其受力情况、变形情况以及合适的尺寸和材料。
暗梁是一种隐藏在楼板或墙壁内部的结构梁，它不直接暴露在室内或室外，但起到了支撑和分布楼层或墙体荷载的作用。
与暴露梁相比，暗梁在设计和分析上更加困难，因为其尺寸和形状不易确定，受力和变形的计算更加复杂。
因此，对于建筑结构工程师来说，对暗梁的解析是一个重要的课题。
首先，在进行暗梁解析之前，需要明确暗梁的位置、长度和受力情况。
这些信息可以从建筑设计图纸、结构设计说明和现场勘察中获取。
例如，对于楼板上的暗梁，可以通过查看楼板平面图和剖面图来确定其位置和长度。
对于墙壁内的暗梁，可以通过墙壁设计图纸和墙壁的凿空部分来确定其位置和长度。
然后，根据暗梁的受力情况，可以选择合适的结构分析方法和软件进行计算。
一般来说，暗梁的受力主要有弯曲力和剪力。
弯曲力是由于楼板或墙体荷载作用引起的，而剪力是由于水平荷载或竖向力的传递而产生的。
根据暗梁的受力情况，可以使用传统的计算方法，如梁的弯矩和剪力图法，也可以使用计算机辅助设计软件，如有限元分析方法来进行计算。
在进行暗梁的力学分析时，需要确定其截面形状和尺寸。
一般来说，暗梁的截面形状可以近似为矩形、T形或L形，其尺寸可以由结构设计规范或经验公式给出。
对于较为复杂的暗梁，也可以进行截面分析和优化设计，以确定最经济的截面形状和尺寸。
在进行暗梁的结构力学分析时，还需要考虑其受力性能和变形性能。
对于受力性能，需要确定暗梁在弯曲力和剪力作用下的最大受力和最大变形。
对于变形性能，需要确定暗梁在荷载作用下的变形程度，以保证其在使用寿命内不会造成结构破坏或功能失效。
最后，在进行暗梁解析之后，还需要对分析结果进行验证和优化。
验证可以通过与实际测量结果进行比较，以确定分析方法和计算结果的准确性和可靠性。
优化可以通过调整暗梁的形状和尺寸，以降低其受力和变形，从而提高其结构性能和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暗梁设计心得
一、概论
暗梁犹如是“裤脚的锁边”。
暗梁构件有二种，一种是剪力墙内的暗梁，称为墙暗梁；另一种是板和基础筏板内的暗梁，称为板暗梁。
暗梁应该分成构造暗梁和结构暗梁。
判断它是构造暗梁还是结构暗梁应该从变形协调和刚度原理进行分析。
二、墙暗梁
墙暗梁虽然形状如梁，也称做梁但它并不是梁，梁定义为受弯构件，暗梁是剪力墙薄弱部位的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有暗梁时，墙竖向钢筋仍然应弯折伸入板中与板搭接。
抗规和高规中对框-剪结构均要求设带边框的剪力墙,对于如，电(楼)梯间为封闭剪力墙的框-剪结构也应按高规第8.2.2条设置暗梁，并按混凝土规范第10.2.16条设置腰筋，墙体水平分布钢筋应作为暗梁的腰筋在暗梁范围内拉通连续配置。
暗梁在框剪结构体系的开大洞的周边宜设置，来加强平面对墙的约束。
框架剪力墙结构必须加暗梁，是考虑到剪力墙作为第一道防线被突破后的储备，另外边框暗梁可提高墙的变形能力与暗柱或端柱形成隐性框架。
而纯剪力墙，只有一道防线，是不应该也不能被突破的，那么加暗梁是不经济的，也是多此一举。
但有许多设计非常保守，在纯剪力墙加设暗梁。
墙暗梁设置的部位：地下室挡土墙到正负零封顶处；楼梯每层剪力墙顶部；电梯井每层剪力墙顶部；剪力墙结构封顶部位。
暗梁钢筋的计算：纵筋同墙水平筋，暗梁长=墙长-2*保护层+2*15D，暗梁箍筋根数={（暗梁长）- 2*50}/间距+1，暗梁在暗柱内是否需要放置暗梁箍筋，我认为无多大必要，并且在实际施工中无可操作性。
传统的算法，暗梁长=净长+2*LAE，暗梁箍筋根数={（暗梁净长）- 2*50}/间距+1
如果墙转角处无柱，暗梁长=墙长-2*保护层+2*15D。
暗梁侧面钢筋筋水平筋不重复配置且两者取大值。
暗梁箍筋宽度(内径)=墙厚-2*保护层-2*水平筋直径-2*竖筋直径。
剪力墙竖向筋和暗梁箍筋应在同一层面上。
三、板暗梁
板中设暗梁的习惯做法：
1）楼梯上夹层，夹层板配筋时留洞，洞边设暗梁（500宽，同板厚）
2）客厅与餐厅有时成L 形，为美观，短向设暗梁
3）某些应美观或高度问题，需设暗梁。
4）无梁楼盖在柱带范围由于抗剪抗冲切设置暗梁。
5）对传力体系复杂的结构，如不规则的楼盖结构，通常设置暗梁来认为划分成规矩的区格。
板暗梁是一个朦胧的概念，它构造上的含义更浓一些，比如取500宽,那为什么是500而不是400呢?有没有理论依据? 板暗梁主要作构造加强考虑，暗梁的主要作用是对应力集中处的加强，增加结构的整体受力性能与延性，解决板上墙下的局部受压问题。
所以暗梁应不至改变板的传力与分配，仅作为一种加强和结构进入塑性后的安全储备。
设置暗梁的条件：最好板厚大于130。
如果少于130厚暗梁箍筋难做，而没有箍筋就不成其为梁，变成板内附加钢筋。
板暗梁是从构造上对板加强的措施,暗梁按构造习惯配筋,局部荷载引起的配筋应从整块板的角度综合考虑,考虑板中弯距的分布规律,判定配筋的主次方向,适当加强即可。
板暗梁是在一种局部加强的构件，且隐藏在其他构件中。
按照刚度分配的原则，板中设置暗梁，必然造成暗梁的受力大于其他部分的情况，如暗梁配筋量较大，可以视为具有竖向挠度的板的铰支端，这样做是因为，暗梁对板的约束不如肋梁楼盖中次梁对板的约束强，但是仍然具有一定的竖向约束。
加强区域的大小取决于板厚、板的短跨以及荷载的大小。
加强的目的就是形成比板刚度大的区域，是一个相对的概念，板的厚度越大，则加强区域就越大。
板的短跨方向是传力的最直接方向，板的短跨大，加强区域也应增大。
板暗梁与其被隐藏构件的关系并不是十分的清楚，必要时可以从整体上来考虑。
板暗梁的刚度问题不必考虑，因为暗梁隐藏在较大的板里面，并不是独立存在的，刚度自然不成问题。
如果作为独立的构件，譬如扁梁，刚度的问题得到重视。
板暗梁对板的转动约束比较小，但当暗梁两边均为板时，由于变形协调，板的转动受到一定约束。
如果将板暗梁作为板的支座来处理，暗梁可以看成梁的一种极端形式，因而也有刚度问题。
其实对于现浇结构而言，任何一个构件都不是独立存在的，只不过板协同暗梁工作的程度较板协同梁工作的程度更大而已。
此时板暗梁按次梁构造计算。
无梁楼盖在柱带范围抗剪抗冲切暗梁是按框架梁计算再分配到一定的宽度（柱上板带）范围内进行配筋。
此时板暗梁钢筋计算按框架梁构造要求计算。
板筋是主受力呢还是暗梁主受力？要是梁主受力，那板的保护层就很厚，容易出现裂缝，假如板主受力，那暗梁只是加强整体刚度。
暗梁的意义在于如何设定。
如仅是加强其传水平力。
暗梁配筋按设计者概念，板是主受力。
如要承受竖向荷载，则要考虑抗弯抗，冲切及挠度，还要考虑暗梁刚度增大引起梁面负弯矩，这是暗梁是主受力。
