钢筋砼挡土墙
混凝土挡墙施工方案
混凝土挡墙施工方案（一）基础处理及定位放线1、基础处理当钢筋混凝土挡土墙底板地基承载力小于100Kpa时，可采用换填粗砂或加设松木桩的处理方式进行处理。
2、定位放线根据钢筋混凝土挡土墙中线测出钢筋混凝土挡土墙的平面位置，根据高程控制点定出钢筋混凝土挡土墙的底板、立墙标高控制点。
（二）施工工艺1、模板安装⑴、模板设计及加工模板采用木模板结合钢模板。
模板必须有足够的强度、刚度和稳定性，能可靠地承受施工过程中的各种荷载，保证挡土墙形状及尺寸准确。
模板的安装应根据放出的线位为基准来进行。
钢模板在使用之前其接触混凝土的一面应用砂布除锈并涂扫模板油。
底部模板安装经检查验收合格后即可进行钢筋安装。
⑵、定型小钢模施工①根据轴线位置先弹出钢筋砼墙的基础位置，并在边线外侧200mm弹出制模控制线，用以校对模板拼装好以后下脚的位置及截面尺寸；弹线必须经技术员复核，并签署技术复核单。
模板正式安装前，木工翻样负责画出详细的模板拼装排列图。
②用Ф48×3.5钢管围檩与支撑，适当配对拉螺栓，以保证成型砼截面尺寸。
③钢模板拼装必须按模板施工规范，模板之间用“U”形卡夹紧，“U”形卡间距控制在300mm，同一拼缝上“U”形卡不宜同一方向卡紧，卡紧方向错开。
模板同围檩之间用钩头螺栓拉紧，钩头螺栓竖向间距根据水平围檩间距；水平间距1200mm。
④基础节点镶模：镶模材料使用现场废弃的九夹板，镶模之前，实地量出节点处空档的尺寸，在较大块夹板上画出小样后锯出；镶进空档以后，将镶模与模边肋用铁钉钉牢，并在下部或侧边加设牢固可靠的支撑，保证镶模不位移、不松动。
⑶、胶合木模板制作和安装①本合同工程采用有足够强度和刚度，满足承载时稳定、不变形，而且在浇筑时不漏浆而密封的组合钢模板；外露混凝土表面的模板采用竹胶板进行衬护，以保证混凝土表面的的光洁度符合监理人审定验收的标准。
钢模板的材料、选型、制作及模板的数量将在施工前报监理人批准。
②模板在使用之后和浇筑混凝土之前将清洗干净。

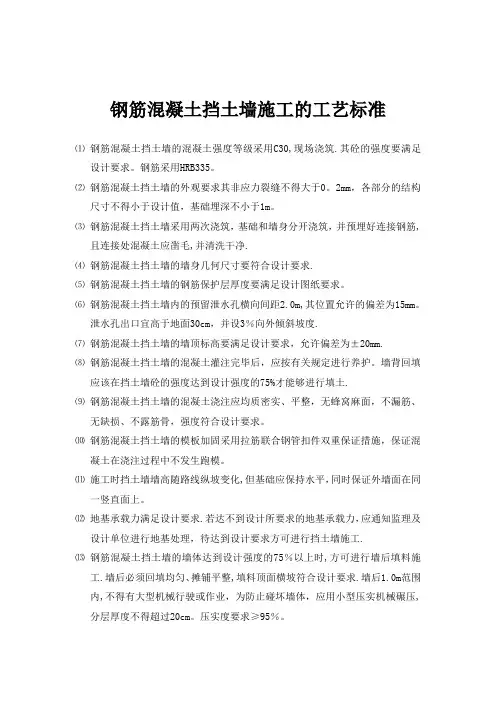

钢筋混凝土挡土墙施工的工艺标准
钢筋混凝土挡土墙施工的工艺标准⑴钢筋混凝土挡土墙的混凝土强度等级采用C30,现场浇筑.其砼的强度要满足设计要求。
钢筋采用HRB335。
⑵钢筋混凝土挡土墙的外观要求其非应力裂缝不得大于0。
2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于1m。
⑶钢筋混凝土挡土墙采用两次浇筑，基础和墙身分开浇筑，并预埋好连接钢筋,且连接处混凝土应凿毛,并清洗干净.⑷钢筋混凝土挡土墙的墙身几何尺寸要符合设计要求.⑸钢筋混凝土挡土墙的钢筋保护层厚度要满足设计图纸要求。
⑹钢筋混凝土挡土墙内的预留泄水孔横向间距2.0m,其位置允许的偏差为15mm。
泄水孔出口宜高于地面30cm，并设3％向外倾斜坡度.⑺钢筋混凝土挡土墙的墙顶标高要满足设计要求，允许偏差为±20mm.⑻钢筋混凝土挡土墙的混凝土灌注完毕后，应按有关规定进行养护。
墙背回填应该在挡土墙砼的强度达到设计强度的75%才能够进行填土.⑼钢筋混凝土挡土墙的混凝土浇注应均质密实、平整，无蜂窝麻面，不漏筋、无缺损、不露筋骨，强度符合设计要求。
⑽钢筋混凝土挡土墙的模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。
⑾施工时挡土墙墙高随路线纵坡变化,但基础应保持水平，同时保证外墙面在同一竖直面上。
⑿地基承载力满足设计要求.若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工.⒀钢筋混凝土挡土墙的墙体达到设计强度的75％以上时,方可进行墙后填料施工.墙后必须回填均匀、摊铺平整,填料顶面横坡符合设计要求.墙后1.0m范围内,不得有大型机械行驶或作业，为防止碰坏墙体，应用小型压实机械碾压,分层厚度不得超过20cm。
压实度要求≥95％。
成本合同部张怀兴2016。
12.26。

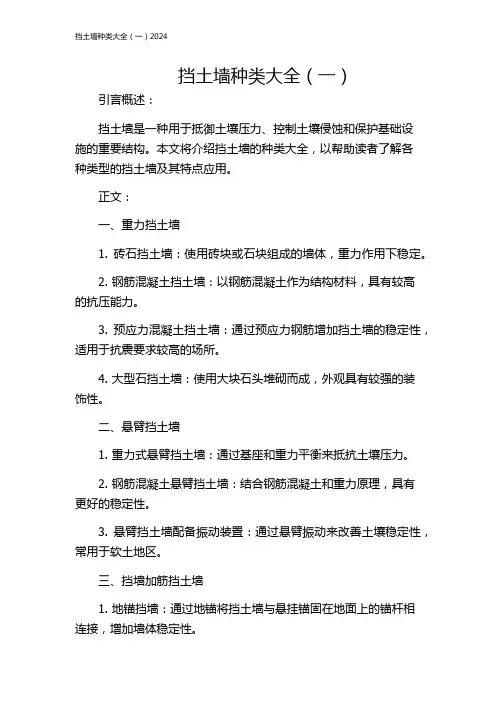

挡土墙种类大全(一)2024
挡土墙种类大全（一）引言概述：挡土墙是一种用于抵御土壤压力、控制土壤侵蚀和保护基础设施的重要结构。
本文将介绍挡土墙的种类大全，以帮助读者了解各种类型的挡土墙及其特点应用。
正文：一、重力挡土墙1. 砖石挡土墙：使用砖块或石块组成的墙体，重力作用下稳定。
2. 钢筋混凝土挡土墙：以钢筋混凝土作为结构材料，具有较高的抗压能力。
3. 预应力混凝土挡土墙：通过预应力钢筋增加挡土墙的稳定性，适用于抗震要求较高的场所。
4. 大型石挡土墙：使用大块石头堆砌而成，外观具有较强的装饰性。
二、悬臂挡土墙1. 重力式悬臂挡土墙：通过基座和重力平衡来抵抗土壤压力。
2. 钢筋混凝土悬臂挡土墙：结合钢筋混凝土和重力原理，具有更好的稳定性。
3. 悬臂挡土墙配备振动装置：通过悬臂振动来改善土壤稳定性，常用于软土地区。
三、挡墙加筋挡土墙1. 地锚挡墙：通过地锚将挡土墙与悬挂锚固在地面上的锚杆相连接，增加墙体稳定性。
2. 桩锚挡墙：使用桩锚连接地下桩和挡土墙，适用于高土压场所。
3. 钢丝绳挡土墙：使用钢丝绳和网格构建墙体，增加抗拉强度。
四、钢桩挡土墙1. H型钢桩挡土墙：采用H型钢桩嵌入土壤中，形成连续的墙体结构，适用于软土地区。
2. 板桩挡土墙：由单排或双排钢板桩组成，通过相互连接形成连续墙体。
3. 混凝土桩挡土墙：钢筋混凝土桩嵌入土壤中形成桩墙，具有较高的稳定性。
五、自然挡土墙1. 悬崖挡土墙：利用自然岩石或地形构成的悬崖作为挡土墙，具有天然的稳定性。
2. 河堤挡土墙：河岸形成的堤防作为挡土墙，适用于河岸保护。
3. 原生土挡土墙：利用现有土壤形成的斜坡作为挡土墙，适用于临时性工程。
总结：本文介绍了挡土墙的种类大全（一），包括重力挡土墙、悬臂挡土墙、挡墙加筋挡土墙、钢桩挡土墙和自然挡土墙。
每种类型都具有不同的特点和应用场合。
了解这些种类有助于选择合适的挡土墙结构，确保工程的稳定性和安全性。
钢筋混凝土挡土墙报价清单2024
引言概述:
正文内容:
1.基础工作
场地勘测：包括地质勘测和土壤检测，以确定挡土墙的设计参数。
地下管线调整：必要时需要调整地下管线的位置，在挡土墙施工前确保地下管线的完整性。
2.挡土墙结构
墙体材料：挡土墙通常采用钢筋混凝土结构，所需材料包括水泥、沙子、石子、钢筋等。
挡土墙类型：根据土壤条件和工程要求，挡土墙可以采用重力式挡土墙、钢筋混凝土挡土墙或钢筋混凝土挡土墙与土钉墙组合等不同类型。
挡土墙高度和倾角：根据场地特点和工程需求确定挡土墙的高度和倾角。
3.施工工艺
基础施工：包括基础开挖、浇筑混凝土基础和安装钢筋等。
挡土墙墙体施工：按照设计要求进行墙体模板安装、混凝土浇筑、振捣等工序。
挡土墙顶部处理：可以根据需要在挡土墙顶部加装防护栏杆、铺设草坪等。
4.相关设备和材料
施工设备：包括挖掘机、混凝土搅拌车、钢筋切割机等。
施工材料：除了挡土墙本身的材料外，还需要砂浆、防水材料、钢筋连接件等。
5.监理和验收
监理工作：监理工程师负责对挡土墙施工过程进行监督和检查，确保施工符合设计要求和相关规范。
验收标准：挡土墙施工完毕后，需要进行验收，包括结构强度、表面平整度、墙体缝隙等方面的检查。
总结:
钢筋混凝土挡土墙报价清单涵盖了挡土墙工程的各个方面。
通过详细的工作内容和施工要求，工程师和承包商能够更好地估计工程成本，并确保施工的质量和安全。
这份报价清单的编制是一个系统性的过程，需要考虑到土壤条件、挡土墙类型和高度、施工工艺等多个因素。
只有在充分了解这些因素的基础上，才能提供准确的报价清单，为工程的顺利进行提供支持。
钢筋混凝土挡土墙专项施工方案
.
z.
-
4、 混凝土试块按标准要求留置组数。 8.墙身施工 1、 当墙底板砼强度到达要求后，即可进展墙身立壁的施工。首先 凿除墙底板和墙身立壁接茬处砼外表的水泥砂浆及松弱层，凿毛后用 水冲洗干净。 2、 根据设计图及现场高程放出挡墙墙身浇筑边线。 3、 泄水孔按梅花形交织布置，间隔 2.5m，采用 Ø50PVC 管，孔 眼高出外侧地面不小于 30cm，泄水口内侧须设置反滤层，其填充材 料为碎石，并用透水性土工布包裹以免阻塞，在安装时，通过钢筋对 PVC 管进展固定，对于墙面板方向的泄水孔，要使 PVC 管与正面模板 接触严密，PVC 管的端面要形成相应的斜面，保证在浇筑混凝土的过 程中 PVC 管周围不会漏浆，使面板光滑、平整。 4、 墙身立壁钢筋绑扎完成自检合格报监理工程师确认。 1) 模板施工 1、模板采用胶合木模板，制止使用有缺角、破损的模板。 2、保证混凝土构造和构件各局部设计形状尺寸和相互间位置正确； 3、具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力 侧压力及施工中可能产生的各项负荷。 4、模板的接缝不得漏浆；在浇筑混凝土前，木模板应浇水湿润， 但模板内不应有积水。 5、模板与混凝土的接触面应清理干净并涂刷脱膜剂，但不得影响 模板构造性能。模板使用后应按规定修整保存。
III.外表振动器的移动距离应能覆盖已振动局部的边缘。 IV. 应防止碰撞模板、钢筋及其他预埋件。 V. 每一振点的振捣延续时间宜为 20～30s，以混凝土不再沉 落、不出现气泡、外表呈现浮浆为度，防止过振、漏振。 d 混凝土振捣完成后，应及时修整、抹平混凝土裸露面，待定浆 后再抹第二遍并压光。抹面时严禁洒水，并应防止过渡操作影响外表
6.根底模板 1、 模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土 的冲击力、混凝土的侧压力。 2、 模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸， 模板接缝应严密，不得漏浆、错台。 3、 轴线、模板线放线完毕，应办理好预检手续。 4、 模板支撑时，模板下口先做水平支撑，再加斜撑固定。 7. 浇筑根底混凝土 1、 混凝土浇筑前，钢筋应检验合格。模板安装结实，缝隙平整、 严密，杂物应清理干净，积水排除，并办理预检手续。 2、 混凝土配合比应符合设计强度要求。 3、 混凝土浇筑时自由落差一般不大于 2m，当大于 2m 时，应用 导管或溜槽输送。

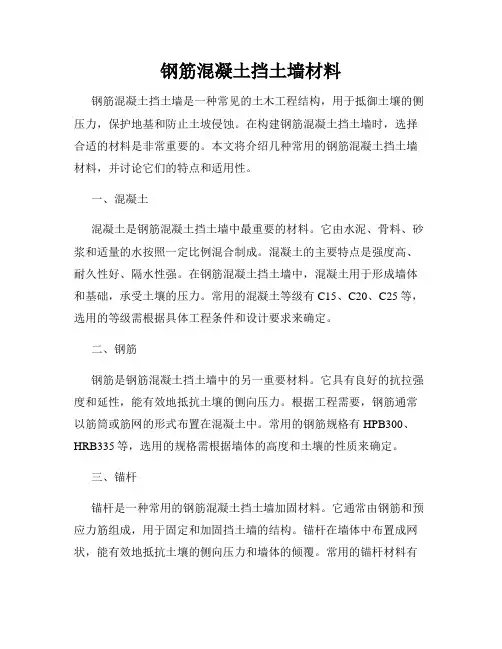

钢筋混凝土挡土墙材料
钢筋混凝土挡土墙材料钢筋混凝土挡土墙是一种常见的土木工程结构，用于抵御土壤的侧压力，保护地基和防止土坡侵蚀。
在构建钢筋混凝土挡土墙时，选择合适的材料是非常重要的。
本文将介绍几种常用的钢筋混凝土挡土墙材料，并讨论它们的特点和适用性。
一、混凝土混凝土是钢筋混凝土挡土墙中最重要的材料。
它由水泥、骨料、砂浆和适量的水按照一定比例混合制成。
混凝土的主要特点是强度高、耐久性好、隔水性强。
在钢筋混凝土挡土墙中，混凝土用于形成墙体和基础，承受土壤的压力。
常用的混凝土等级有C15、C20、C25等，选用的等级需根据具体工程条件和设计要求来确定。
二、钢筋钢筋是钢筋混凝土挡土墙中的另一重要材料。
它具有良好的抗拉强度和延性，能有效地抵抗土壤的侧向压力。
根据工程需要，钢筋通常以筋筒或筋网的形式布置在混凝土中。
常用的钢筋规格有HPB300、HRB335等，选用的规格需根据墙体的高度和土壤的性质来确定。
三、锚杆锚杆是一种常用的钢筋混凝土挡土墙加固材料。
它通常由钢筋和预应力筋组成，用于固定和加固挡土墙的结构。
锚杆在墙体中布置成网状，能有效地抵抗土壤的侧向压力和墙体的倾覆。
常用的锚杆材料有HRB335和HRB400，选用的材料需根据墙体的高度和土壤的性质来确定。
四、排水材料排水材料是钢筋混凝土挡土墙中不可或缺的一部分。
它用于提供排水通道，防止墙体内部积聚水分对结构的损害。
常用的排水材料有排水板、排水管和排水纤维等。
排水板具有良好的排水性能和抗冻性，可有效地排除墙体内部的水分；排水管能将墙体内部的水导出，防止积水；排水纤维能增强土壤的透水性，提高墙体的稳定性。
五、防腐涂层钢筋混凝土挡土墙通常处于恶劣的环境条件下，容易受到水、土壤和化学物质的腐蚀。
为了延长挡土墙的使用寿命，常需要在钢筋表面涂覆防腐材料。
常用的防腐涂层材料有环氧涂料、聚氨酯漆和云石漆等，选用的材料需根据环境条件和使用要求来确定。
综上所述，钢筋混凝土挡土墙的材料选择对工程的稳定性和寿命有重要影响。
钢筋混凝土挡土墙施工方案
钢筋混凝土挡土墙施工方案钢筋混凝土挡土墙施工方案一、工程概况：本工程为一座钢筋混凝土挡土墙，设计高度为5米，长度为50米。
二、施工准备：1.确定施工队伍和负责人员；2.确定施工计划和进度；3.检查施工现场，清理杂物和障碍物；4.准备施工所需的设备、材料和工具。
三、工艺流程：1.地基处理；2.模板安装；3.钢筋绑扎；4.浇筑混凝土；5.拆除模板。
四、施工工艺：1.地基处理：地基要求坚实、平整，不得有明显的凹凸不平和松散的土壤。
地基处理应按设计要求进行，必要时进行加固处理。
2.模板安装：模板应按设计要求进行安装，模板的材料应符合国家标准。
模板的安装应牢固可靠，不得有松动或变形。
3.钢筋绑扎：钢筋的规格、数量和位置应按设计要求进行布置。
钢筋的绑扎应符合国家标准，绑扎牢固，不得有错位、偏移和松动。
4.浇筑混凝土：混凝土的配合比应按设计要求进行，混凝土的浇筑应均匀、连续，不得有漏浇、虚浇和浆液分层现象。
5.拆除模板：混凝土浇筑后，应按设计要求进行养护，养护期满后方可拆除模板。
拆除模板时应注意不得损坏混凝土表面。
五、质量标准：1.混凝土的强度应符合设计要求；2.钢筋的布置应符合设计要求，钢筋的绑扎应符合国家标准；3.模板的安装应符合设计要求，模板的材料应符合国家标准。
六、模板：1.模板的材料应符合国家标准；2.模板的安装应按设计要求进行，模板的拆除应在混凝土养护期满后进行。
七、应注意的质量问题：1.地基处理应按设计要求进行，不得有明显的凹凸不平和松散的土壤；2.模板的安装应牢固可靠，不得有松动或变形；3.钢筋的绑扎应符合国家标准，绑扎牢固，不得有错位、偏移和松动；4.混凝土的浇筑应均匀、连续，不得有漏浇、虚浇和浆液分层现象。
八、环境、职业健康安全管理措施：1.施工现场应保持整洁，不得有杂物和障碍物；2.施工人员应穿戴符合要求的安全防护用品，如安全帽、安全鞋等；3.施工现场应设置安全警示标志，提醒工人注意安全；4.施工人员应接受必要的安全培训，提高安全意识。
混凝土挡土墙(锚板、肋柱)施工工艺
混凝土挡土墙（锚板、肋柱）施工工艺1、施工流程图2、施工要求①桩浇筑前预留桩与面板连接钢筋②桩面板采用C30砼支模现浇，面板厚度250mm ，面板钢筋混凝土保护层厚度30mm 。
面板下部嵌入桩前排水沟沟底标高以下≥300mm 。
③面板浇筑前应拆除作业面障碍物，清除开挖面的浮石和墙脚的岩渣、堆积物并用压风清扫岩面。
④面板上设泄水孔按水平间隔2m ，竖向间隔2m 呈矩阵型布置，孔径Φ=110，外倾5%。
有裂隙处宜优先布置，孔后侧土体时对中安设直径≥500反滤包，为岩体时不设置反滤包，但泄水管深入岩体长度≥500。
⑤面板伸缩缝宽30mm ，缝中嵌沥青马蹄脂，设缝位置，水平钢筋加密至设计间距的1/2。
⑥面板采用逆作法施工，施工过程中面板需设置支撑，不得完全悬空。
2、板肋钢筋加工与绑扎钢材必须便使用大厂生产的建筑用钢筋，并有出厂资料和合格证明，所有钢材必须按规定分批次、分规格、有见证地进行抽样复检，合格后方可下料制作。
钢筋在场外加工棚按配料单制作加工为成型钢筋，汽车运至现场进行绑扎或安装，加工棚内的钢筋焊结以对焊为主，少量现场焊结，采用绑条电弧焊。
成型钢筋加工应防止超长，最大长度控制在9m 以内。
现场绑扎应防止对钢筋污染如雨天裹泥等。
钢筋绑扎或安装完成后应经自检合后报请监理工程师进行隐蔽工程验收。
3、板肋支模模板采用覆膜竹胶板（规格1220×2440×8～12mm），45×90木方（采购50×100木方），ф12拉杆螺栓，脚手架钢管支模，模板拼缝采用胶带封贴，与砼接触面涂刷水溶性隔离剂。
3、砼浇筑砼采用经监理工程师认可的、合格的、有资质的商品砼生产（厂）商进行砼的供应，采用砼搅拌车运至现场，由柴油泵管道输送入模。
砼浇筑应分层进行，分层高度为50cm，不可因商品砼的坍落度较大而随意加大分层厚度，以防止对模板系统造成过大的侧压力而导致变形。
模板拆除时间应以不损坏砼的棱角为原则，根据目前气候，应不早于48小时。
钢筋混凝土挡土墙施工方案
一、工程概况本工程为某高速公路边坡防护工程，位于XX省XX市XX县，全长XX公里。
根据设计要求，本工程采用钢筋混凝土挡土墙进行边坡防护。
钢筋混凝土挡土墙结构形式为重力式挡土墙，墙体高度为2.5米，墙身厚度为0.4米，基础埋深为1.5米。
挡土墙总长度为XX米，共计XX段。
二、施工准备1. 技术准备（1）熟悉设计图纸，了解工程特点、技术要求及施工难点。
（2）组织技术人员学习相关规范、标准，确保施工质量。
（3）编制施工组织设计、施工方案，明确施工工艺流程。
2. 材料准备（1）水泥：强度等级不低于32.5级，质量符合国家标准。
（2）砂：中砂，细度模数在2.3-3.0之间。
（3）石子：粒径5-25mm，级配合理。
（4）钢筋：符合设计要求，强度等级、直径、长度等符合规范。
3. 机械设备准备（1）混凝土搅拌站：满足混凝土搅拌、运输、浇筑等需求。
（2）挖掘机：用于基坑开挖、基础处理等。
（3）吊车：用于钢筋运输、安装等。
（4）振捣器：用于混凝土振捣。
（5）水准仪、经纬仪等测量仪器。
三、施工工艺1. 基坑开挖及基础处理（1）根据设计图纸，确定基坑开挖尺寸，采用挖掘机进行开挖。
（2）开挖过程中，注意边坡稳定，防止坍塌。
（3）基础处理：清除基坑内的杂物、浮土，保证基础垫层平整。
2. 钢筋加工及安装（1）钢筋加工：根据设计要求，加工钢筋，确保尺寸、形状符合要求。
（2）钢筋绑扎：按设计要求进行钢筋绑扎，保证钢筋间距、保护层厚度等符合规范。
（3）钢筋安装：采用吊车将钢筋运输至施工现场，按设计要求进行安装。
3. 混凝土浇筑（1）混凝土制备：按照配合比进行混凝土制备，确保混凝土强度、和易性等符合要求。
（2）混凝土运输：采用混凝土搅拌车运输混凝土至施工现场。
（3）混凝土浇筑：按照分层、分段、连续浇筑的原则进行混凝土浇筑，确保混凝土密实。
4. 挡土墙养护（1）混凝土浇筑完成后，进行洒水养护，保持混凝土表面湿润。
（2）养护时间：根据混凝土强度发展要求，确定养护时间。
钢筋砼挡土墙施工方案
一、施工准备部署（一）、施工技术准备1、开工前熟悉图纸，了解设计意图，收集有关的技术资料、图集、标准、规范等，组织进行图纸会审、交底，编制具体的施工方案指导施工。
2、会同监理、设计师对建筑物的定位放线、标高等进行全面复核，以此确定本工程施工标高基准点。
3、施工人员认真阅读所有施工图，并根据复核的现场实际尺寸作深化翻样，对图纸上未指明的做法、材料等问题立即同设计师、监理和业主研究商定，以书面形式增减或变更通知书，呈业主或设计师认可后实施。
严禁违反设计文件擅自改动建筑结构或主要使用功能；严禁未经设计确认和有关部门批准擅自拆改配套设施。
4、提出材料供应计划，制定出质量、安全、经济、文明施工等各项现场管理制度，定岗定人定责，并逐步准备对操作班组进行详细的技术交底，为开工后的施工打好基础，保证施工顺利进行。
5、在工程进入连续施工阶段时，每周召集一次各工程施工协调会议用以解决上一周的问题，制定一周的工作计划，解决因施工现场与图纸不符等具体问题，接受业主单位对施工质量的检查和批评。
6、对操作班组进行施工组织设计交底，分阶段进行技术、安全交底。
7、工程开工后，以施工图预算和进度计划要求，对每项工程进行施工预算，列出各分项工程的衔接工序及工作量，调整及优化施工进度计划，对各施工班组下达施工任务书，并督促检查每天的工作进度和工作的配合情况，掌握每天所需物资材料及劳动需求情况，及时协调配置，以保证工作正常、顺利进行。
（二）、施工机具准备部署按施工设计方案，列出各种机械用量计划，充分利用现有的机具，并提前维修保养，保证在施工时处于良好状态。
根据现场实际情况，经认真考察、测量和研究，决定在脚槽分段开挖阶段，各单元脚槽最低高程处加设水泵，以解决开挖后的坑内积水。
其它根据需要再添置部分机具,以保证在施工的过程中供应充分,提高施工机械化程度,加快施工进度。
（三）、施工道路及主要材料采购部署该工程交通便利，但要做好施工期道路的管理。
钢筋混凝土挡土墙大样图
钢筋混凝土挡土墙
钢筋混凝土挡土墙在建筑工程和土木工程领域，钢筋混凝土挡土墙是一种常见且重要的结构形式。
它的主要作用是支撑土体、防止土体坍塌或滑移，以保障周边建筑物、道路和设施的安全稳定。
钢筋混凝土挡土墙的类型多种多样，常见的有重力式、悬臂式和扶壁式等。
重力式挡土墙主要依靠自身的重量来保持稳定，通常适用于较低的挡土高度和较好的地基条件。
悬臂式挡土墙则是由立壁和底板组成，通过墙身的悬臂部分来抵抗土压力，适用于中等挡土高度。
扶壁式挡土墙是在悬臂式的基础上增加了扶壁，进一步增强了结构的稳定性，可用于更高的挡土需求。
在设计钢筋混凝土挡土墙时，需要充分考虑多个因素。
首先是土压力的计算，这是确定挡土墙结构尺寸和配筋的关键。
土压力的大小和分布受到土体性质、墙高、填土坡度等多种因素的影响。
一般来说，常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。
其次，要考虑地基的承载能力。
如果地基软弱，无法承受挡土墙传来的荷载，就需要采取加固措施，如换填、桩基等。
同时，还需要考虑地下水的影响。
地下水会降低土体的强度和稳定性，增加土压力，因此在设计时要做好排水措施，如设置排水孔、排水盲沟等。
钢筋混凝土挡土墙的施工过程也有严格的要求。
在施工前，要进行详细的地质勘察，了解地下管线、障碍物等情况，为施工方案的制定提供依据。
基础施工是关键的一步，要确保基础的平整度和承载力符合设计要求。
钢筋的绑扎要严格按照设计图纸进行，保证钢筋的数量、直径、间距和锚固长度等符合规范。
混凝土的浇筑质量直接关系到挡土墙的强度和耐久性。
在浇筑过程中，要控制好混凝土的配合比、坍落度和浇筑速度，避免出现蜂窝、麻面、裂缝等质量问题。
同时，要做好混凝土的振捣工作，确保混凝土密实。
模板的安装和拆除也是施工中的重要环节。
模板要具有足够的强度、刚度和稳定性，能够承受混凝土的侧压力和施工荷载。
拆除模板时，要注意保护混凝土的边角，避免造成损伤。
在钢筋混凝土挡土墙的使用过程中，还需要进行定期的监测和维护。
混凝土重力挡土墙的钢筋布置和结构特点
混凝土重力挡土墙的钢筋布置和结构特点混凝土重力挡土墙是一种常见的土木工程结构，用于抵抗土体的压力，防止土体滑动或塌方。
在设计和建造混凝土重力挡土墙时，钢筋布置和结构特点被认为是关键要素。
本文将深入探讨混凝土重力挡土墙的钢筋布置和结构特点，以及我对这个主题的观点和理解。
1. 钢筋布置钢筋布置是混凝土重力挡土墙结构设计中非常重要的一项内容，它直接影响着挡土墙的抗倾覆稳定性和抗滑移性能。
合理的钢筋布置能够有效地提高挡土墙的整体抗力和稳定性。
通常，混凝土重力挡土墙的钢筋布置包括以下几个方面：1.1 竖向钢筋：挡土墙的竖向钢筋主要起到抵抗土体压力的作用，它们通常被布置在挡土墙的压力侧。
竖向钢筋的布置间距和直径应根据设计要求来确定，以确保足够的抗压能力。
1.2 水平钢筋：水平钢筋主要用于增加挡土墙的抗滑移性能。
它们一般被布置在挡土墙的背面，并与竖向钢筋交叉连接。
水平钢筋的布置间距和直径也应根据设计要求来确定，以保证足够的抗滑移能力。
1.3 锚杆：锚杆是混凝土重力挡土墙的另一种常用钢筋布置形式。
它们通常被用于增加挡土墙与地基的连接强度，提高整体稳定性。
锚杆一般由高强度钢筋和锚具组成，它们通过埋设在挡土墙底部达到与地基相连的效果。
2. 结构特点混凝土重力挡土墙具有以下几个结构特点，这些特点直接影响着挡土墙的稳定性和使用性能：2.1 壁体形式：混凝土重力挡土墙可以是平面形式或带有弯曲形状，根据挡土墙所需的承载能力和外形要求来确定。
平面挡土墙适用于较小的土压力和较低的挡土高度，而带有弯曲形状的挡土墙可以用于更大的土压力和更高的挡土高度。
2.2 外观处理：混凝土重力挡土墙的外观处理不仅可以满足美观需求，还可以增加挡土墙的抗风化性能。
常见的外观处理方式包括刷涂或喷涂防水材料、涂漆或喷涂保护层等。
2.3 土压力传递：混凝土重力挡土墙的设计要考虑土压力的传递问题。
合理的结构形式和钢筋布置可以有效地分散和传递土压力，减轻挡土墙的压力集中问题，并提高整体的稳定性。
挡土墙(模板、钢筋、混凝土)施工工艺标准
7.2.1挡土墙施工工艺标准1 适用范围适用于现浇钢筋混凝土挡土墙。
2 编制依据2.1《城市桥梁工程施工与质量验收规范》CJJ 2-2008版。
2.2《城镇道路工程施工与质量验收规范》CJJ 1-2008版。
3 施工准备3.1 技术准备及要求3.1.1对工人进行技术培训，未经培训合格者不得上岗。
3.1.2依据设计图纸编制挡土墙施工方案，已经审批；并做好安全技术交底工作。
3.1.3已办理挡土墙开工报告、材料报验等审批手续。
3.1.4完成混凝土配合比设计和混凝土试配工作。
3.2 材料准备及要求3.3 主要机具电焊机2台，钢筋加工设备1套，插入式振动棒4台。
3.4 作业条件开工报告已批复，施工人员进场（技术及管理人员2人，钢筋工30人，木工30人，混凝土浇筑工10人），对分包队进行技术交底，测量组施工放样完毕。
4.2 操作工艺4.2.1施工放样。
用全站仪测量放样出挡土墙基础轴线等位置，保护好放样桩位。
根据设计及施工需要，定出基础开挖的范围，用白灰标出开挖的边线。
将放样结果上报监理工程师认可。
4.2.2基础开挖：基础开挖采用挖掘机开挖自卸车运土为主，人工配合为辅。
开挖坡比为1：1.2，坑底预留施工作业宽度0.5米。
挖掘机开挖接近设计标高后，剩余工程量采用人工开挖进行找平以准确控制挡土墙的基底标高。
当基底出现地下渗流时，采用在基底部分外侧挖流水沟集中明排水措施，并在整个施工过程中安排专人进行排水工作。
基底要用小型夯实机具进行碾压处理,自检压实度合格后应找监理报验检测基底压实度，确保不小于设计值。
合格后按照不小于设计厚度做砂砾垫层，用小型夯机夯实，检验砂砾垫层压实度，合格后打混凝土垫层，打完混凝土垫层后精确放线。
4.2.3基础及墙身预埋钢筋：钢筋进场应分批验收，钢筋应有出厂合格证，并按分批进场、分批进行检验，且必须通过试验合格后方可下料加工制作。
在制作前须调直除锈，钢筋表面应洁净。
钢筋接头：采用搭接双面焊时，焊接长度为5d；采用搭接单面焊时，焊接长度为10d；焊接接头与钢筋弯曲处不应小于10d，也不得出现在最大弯距处同一截面主筋搭接数量超过主筋数量的50%。
钢筋砼挡墙施工方案
目录-、工程概况............................................................... 2 ............. ..二、工程施工组织....................................................... 2 .............三、施工方法................. ... . ........................................ 3...............四、安全措施......................................................... 13 . ... ..........五、安全措施......................................................... 13 ... ............六、环境保护措施及文明施工措施 (14)七、施工平面图14混凝土挡土墙施工方案一、工程概况：本工程混凝土挡土墙位于19#楼与贵建好的幼儿园之间，距离幼儿园比较近约9 米左右，且高度约超于11 米，长度约50 米，基础宽为1 米，挡土墙厚为0.2 米。
因场地狭榨施工难度及安全隐患大，工期紧、工艺比较复杂有；土方开挖、石方爆破、锚杆、钢筋混凝土等工序；其中土方开挖约4000 立方米、静力爆破约2800 立方米、混凝土垫层C15 约6 立方米、C25混凝土基础约15立方米、锚杆约1000米，模板安装约1200立方米。
混凝土墙砼110 立方米。
二、工程施工组织（1 ）建立现场安全生产领导组织：在本项目文明安全施工领导小组的领导下，成立本工程施工现场领导小组。
由项目经理担任组长，对本工程安全生产全面负责。
（2）现场设专职安全员，根据工程施工作业进展情况适时增加。
（3）各班组长是本班组的兼职安全员，对本班组作业人员的健康和安全全面负责。
钢筋混凝土挡土墙施工
钢筋混凝土挡土墙施工钢筋混凝土挡土墙是一种常见的用于保护土地、防止土方滑坡的结构。
在施工过程中，需要严格按照设计要求进行操作，确保挡土墙的质量和安全。
本文将从施工前的准备工作、关键工序以及施工注意事项等方面进行论述。
一、施工前的准备工作1. 设计方案审查：在挡土墙施工之前，施工方应仔细审查施工图纸和设计方案，确保施工符合设计要求，并与设计单位进行充分沟通，明确施工过程中可能出现的问题和解决方案。
2. 材料采购：在开展施工前，施工方需准确计算所需的材料，并提前与供应商进行联系，确保材料的及时配送和质量。
3. 土方开挖和平整：施工前需要对挡土墙基坑进行土方开挖和平整，确保基坑底部平整、坚实，并做好相应的排水处理以防止地下水对施工的干扰。
4. 土壤改良和加固：对于土壤质量较差的施工现场，可采取土壤改良措施，如添加无机改良材料或进行土壤固化等。
二、关键工序1. 基础浇筑：挡土墙的基础应采用混凝土浇筑，以提供足够的稳定性和承载能力。
混凝土浇筑前，需进行基础的地基处理、基线定位和模板安装等工作。
2. 钢筋布设：在基础浇筑完成后，进行钢筋的布设。
钢筋布置应按照设计图纸的要求进行，确保钢筋与混凝土充分紧密结合。
3. 砼浇筑与振捣：在钢筋布设完成后，进行混凝土的浇筑。
混凝土浇筑应分层进行，并通过振捣机械进行振捣，以保证混凝土的密实性和均匀性。
4. 墙面处理：挡土墙施工完成后，需要对墙面进行处理。
可采用喷涂或贴面的方式，增加挡土墙的外观美观性。
三、施工注意事项1. 施工安全：施工过程中应确保安全第一，严格遵守安全操作规程，加强现场安全管理，提供必要的安全防护措施，如安全帽、护目镜、防护手套等。
2. 施工质量控制：施工过程中应加强质量监控，确保各项工序符合设计和规范要求。
可采取抽样检测、现场检验等方法，对施工质量进行检测和评估。
3. 施工环境保护：施工现场应树立环保意识，合理安排施工工期，减少对周边环境的污染。
同时，合理处理废弃材料，并做好施工期间的噪音和粉尘控制。
现浇钢筋混凝土挡土墙
现浇钢筋混凝土挡土墙现浇重力式钢筋混凝土挡土墙施工工艺标准(Ⅷ124)适用范围：本标准适用于公路、城市道路和桥梁现浇钢筋混凝土挡土墙工程施工。
施工准备：2.1材料2.1.1水泥：一般采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥。
水泥进场时应有产品合格证和出厂检验报告。
进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。
不同品种的水泥不得混合使用。
2.1.2砂：一般采用中、粗砂。
砂的品种、质量应符合国家现行标准《公路桥涵施工技术规范》JTJ041的要求，进场后按国家现行标准《公路工程集料试验规程》JTJ058的规定进行取样试验合格。
2.1.3石子：应采用坚硬的卵石或碎石，应按产地、类别、加工方法和规格等不同情况，按国家现行标准《公路工程集料试验规程》JTJ058的规定分批进行检验，其质量应符合国家现行标准《公路桥涵施工技术规范》63的规定。
2.1.4水：宜采用饮用水。
当采用其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》63的规定。
2.1.5钢筋：钢筋应具有出厂质量证明书和试验报告单。
钢筋的品种、级别、规格应符合设计要求。
钢筋进场时应抽取试样做力学性能试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢筋》GB、《钢筋混凝土用热轧带肋钢筋》GB1499和《冷轧带肋钢筋》GB等的规定。
当发现钢筋脆断、焊接性能不良或力学性能显著不正常现象时，应对该批钢筋进行化学分析或其他专项检验。
2.1.6电焊条：选用的电焊条应与钢筋母材相匹配，进场应有合格证。
2.1.7外加剂：外加剂应有产品说明书、出厂检验报告及合格证、性能检测报告，有害物含量检测报告应由有相应资质等级的检测部门出具。
进场应取样复试合格，并应检验外加剂与水泥的适应性。
外加剂的质量和应用技术应符合现行国家标准《混凝土外加剂》GB8076和《混凝土外加剂应用技术规定》GB有关规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.12.2钢筋砼挡土墙
（1）测量放线
根据施工图划分施工段，测定挡土墙墙趾处路基中心线及基础主轴线、墙顶轴线、挡土墙起讫点和横断面，注明高程及开挖深度。
每根轴线均应在基线两端延长线上设4个桩点，并分别以混凝土包封保护;放测桩位时，应测定中心桩及挡土墙的基础地面高程，临时水准点应设置在施工干扰区域之外，测量结果应符合精度要求并与相邻路段水准点相闭合。
（2）基础施工
测量放线确定基础尺寸后进行钢筋绑扎、立模，同时预埋墙面板钢筋和扶壁钢筋。
基础钢筋的绑扎要注意钢筋的保护层厚度，垫块采用和基础同强度的混凝土垫块，以保证混凝土的质量。
挡土墙基础的施工可以按三个标准单元节同时浇筑混凝土，为挡墙的墙面板施工提供较多的作业面。
混凝土由罐车从集中拌合站运至现场，经泵送料入模，采用插入式振捣棒振捣，不得过振及漏振。
（3）墙面板和扶壁施工
首先绑扎墙面板钢筋和扶壁钢筋，钢筋安装完经监理检查合格后，开始灌模，施工中需特别注意模板的垂直度和平整度。
在钢筋混凝土与模板间设置垫块，垫块与钢筋扎紧，垫块应采用细石混凝土制作，保证垫块的强度与混凝土结构
的强度相同。
垫块的安装应该保证钢筋的保护层厚度符合设计要求，同时要保证4个/m2。
在混凝土施工过程中要经常检查垫块的位置是否准确。
（4）泄水孔施工
泄水孔按梅花形交错布置，间隔2m～3m，采用
<50mmPVC管，并用透水土工布包裹PVC管，泄水孔的横坡为4%，在安装时，可通过钢筋对PVC管进行固定，对于墙面板方向的泄水孔，要使PVC管与正面模板接触紧密，PVC管的端面要形成相应的斜面，保证在浇筑混凝土的过程中PVC管周围不会漏浆，使面板光滑、平整。
（5）混凝土养护
混凝土灌注完毕后，安排专人在初凝前进行混凝土收面，待混凝土终凝前再进行一次收面压光处理，然后再覆盖土工布进行洒水保湿养生。
当气候炎热时或有风时，2h～3h 后即可浇水以维持充分的润湿状态。
在潮湿气候条件下，空气相对湿度大于60%时，使用普通水泥时，湿润养护时间不少于7d。
（6）模板拆除
模板的拆除期限应根据结构物特点、模板部位和混凝土所达到的强度来决定。
墙面板和扶壁的侧模板属非承重模板，应在混凝土强度能保证其表面及棱角不受损伤时才能拆
除，一般应在混凝土抗压强度达到2.5MPa时方可拆除侧模板。
（7）墙背填土
墙背回填应该在挡土墙混凝土的强度达到设计强度的70%才能够进行填土。
