TRD工法(等厚度水泥土搅拌连续墙工法)完整施工顺序介绍-项目经验

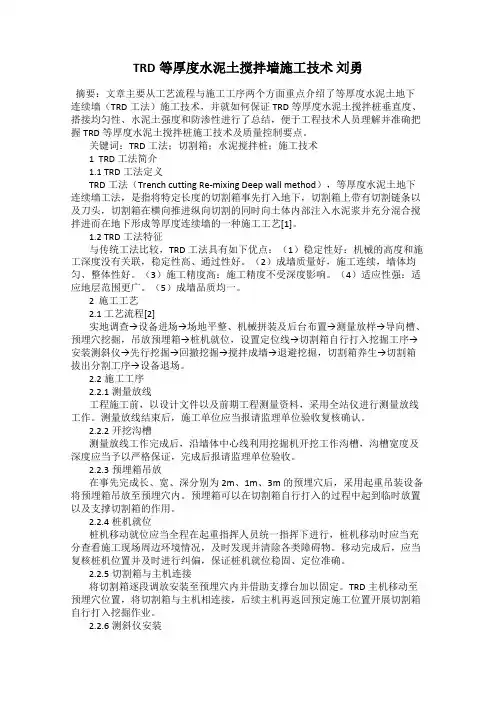

TRD等厚度水泥土搅拌墙施工技术 刘勇
TRD等厚度水泥土搅拌墙施工技术刘勇摘要：文章主要从工艺流程与施工工序两个方面重点介绍了等厚度水泥土地下连续墙（TRD工法）施工技术，并就如何保证TRD等厚度水泥土搅拌桩垂直度、搭接均匀性、水泥土强度和防渗性进行了总结，便于工程技术人员理解并准确把握TRD等厚度水泥土搅拌桩施工技术及质量控制要点。
关键词：TRD工法；切割箱；水泥搅拌桩；施工技术1 TRD工法简介1.1 TRD工法定义TRD工法（Trench cutting Re-mixing Deep wall method），等厚度水泥土地下连续墙工法，是指将特定长度的切割箱事先打入地下，切割箱上带有切割链条以及刀头，切割箱在横向推进纵向切割的同时向土体内部注入水泥浆并充分混合搅拌进而在地下形成等厚度连续墙的一种施工工艺[1]。
1.2 TRD工法特征与传统工法比较，TRD工法具有如下优点：（1）稳定性好：机械的高度和施工深度没有关联，稳定性高、通过性好。
（2）成墙质量好，施工连续，墙体均匀、整体性好。
（3）施工精度高：施工精度不受深度影响。
（4）适应性强：适应地层范围更广。
（5）成墙品质均一。
2 施工工艺2.1 工艺流程[2]实地调查→设备进场→场地平整、机械拼装及后台布置→测量放样→导向槽、预埋穴挖掘，吊放预埋箱→桩机就位，设置定位线→切割箱自行打入挖掘工序→安装测斜仪→先行挖掘→回撤挖掘→搅拌成墙→退避挖掘，切割箱养生→切割箱拔出分割工序→设备退场。
2.2施工工序2.2.1测量放线工程施工前，以设计文件以及前期工程测量资料，采用全站仪进行测量放线工作。
测量放线结束后，施工单位应当报请监理单位验收复核确认。
2.2.2开挖沟槽测量放线工作完成后，沿墙体中心线利用挖掘机开挖工作沟槽，沟槽宽度及深度应当予以严格保证，完成后报请监理单位验收。
2.2.3预埋箱吊放在事先完成长、宽、深分别为2m、1m、3m的预埋穴后，采用起重吊装设备将预埋箱吊放至预埋穴内。
超深复杂地层改进型TRD等厚水泥土搅拌墙施工工法
超深复杂地层改进型TRD等厚水泥土搅拌墙施工工法一、前言超深复杂地层改进型TRD等厚水泥土搅拌墙施工工法是针对超深、复杂地层下地铁通道、基坑、水坝等工程中的土体加固与支护需求而设计的一种工法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. TRD（三轴反循环动土高能复杂混合系统）技术的应用，可有效处理复杂地层下施工过程中的土体松动、塌方等问题；2. 采用等厚水泥土搅拌墙施工，可有效加固土体并提高地基的整体承载能力；3. 施工速度快，可大幅缩减工期；4. 施工过程中无需使用钢模板，减少了材料投入；5.经济效益好，施工成本低；6. 工法灵活，适应范围广，可针对不同地层进行调整。
三、适应范围该工法适用于超深、复杂地层下地铁通道、基坑、水坝等工程中，可以有效处理软弱土层、粉土层、肥土层、水下饱和土层等地质条件。
四、工艺原理该工法的工艺原理是通过TRD技术实现对土体的加固和改良。
在施工过程中，先利用钻孔设备进行现场钻孔，并通过钻孔输送装置将水泥、黏土、细沙等材料注入钻孔。
在材料注入过程中，钻机不断旋转和移动，实现了地下土体的循环破碎与混合。
待材料充分混合后，再收回钻孔设备，形成搅拌墙，增强了土体的整体性能。
五、施工工艺1. 前期准备：确定施工范围、设计合理的施工方案，并进行必要的土质测试和勘察工作。
2. 钻孔设备布置与钻孔：根据设计要求，布置钻孔设备，进行钻孔工作。
钻孔过程中，根据地层情况进行调整钻孔参数。
3. 材料注入与搅拌：利用钻孔输送装置，将水泥、黏土、细沙等材料注入钻孔，并通过钻孔设备的旋转和移动实现循环破碎与混合。
4. 钻孔收回与养护：完成材料注入和搅拌后，收回钻孔设备，并对搅拌墙进行养护，使其达到设计强度。
六、劳动组织根据项目规模和进度要求，合理组织施工人员和管理人员，确保施工进展顺利。
七、机具设备该工法所需的主要机具设备包括钻孔机、钻孔输送装置、钻杆、输送管道等。
TRD工法简介
TRD施工法慨述TRD工法【水泥加固土地下连续墙喷浆搅拌施工法】:TRD工法（Trench cutting Re-mixing Deep wall Method）专用施工设备，此设备的应用为基坑支护和水利抗渗等领域开辟了一条新路。
TRD工法机利用插入地下的带有链传动刀头和注浆管的切割箱进行深度切割和横移切割并进行上下运动循环充分搅拌，同时灌注水泥凝结剂，固化后便形成均匀的水泥土连续墙。
如果在过程中插人H型钢之类的芯材，可以使连续墙成为基坑挖掘工程中的挡土防渗或承重墙使用的一种全新的止水、防渗支护结构施工技术。
TRD工法比较其它机械施工法具有以下特点:1、适应多种工况作业:主机釆用全液压步履式底盘,接地比压小横移直线度好，适应各种复杂施工场地；横切式施工方式和组合式短矮立柱结构特点，整机地面部分最大高度10m，能适应多种施工场地复杂工况的作业。
2、整机高度低，安全性能好:整机重心低，稳定性好,下部分深度≧36m（可根据工况配置最深到60m），适用于高度有限制的场所。
可满足高架桥下施工。
3、打造高品质地下连续墙:垂直方向上进行土壤和水泥浆混合搅拌的施工特点，可在不同土层均形成均匀、等厚、连续、无搭接的挡土、挡水性能好的高品质地下连续墙。
4、可形成多规格墙体:更换不同宽度的刀具可形成550～850mm之间各种宽度的墙体（可选择到900mm）。
5、施工深度大：设计成墙最大深度60米, 可根据基坑地下连续墙施工深度, (可选择60米内不同深度需要。
6、适应地层广:具有良好的挖掘能力：可以适用于N值小于100击的软、硬质土层，中粗沙质土层,还可以在颗粒直径小于100mm的卵砾石层和全风化以及强风化软岩中施工。
7、连续成墙：接缝较少，墙体等厚，H型钢可以最佳间距设置, 墙体直线度通过激光经纬仪控制，多段式随钻测斜墙体垂直精度监控装置是目前其他传统工法不可比及的。
接缝较少，墙体等厚，H型钢可以最佳间距设置, 墙体直线度通过激光经纬仪控制，多段式随钻测斜墙体垂直精度监控装置是目前其他传统工法不可比及的。
TRD工艺总结
令行禁止 使命必达
6
质量控制
四、成墙质量 检验标准
令行禁止 使命必达
6
实际应用
最终总结
700mm水泥土搅拌墙施工参数： 水泥采用P.O42.5普通硅酸盐水泥，水泥掺量为25%，水灰比1.5. 墙深为29.2m； 挖掘液采用纳基膨润土拌制，每立方米土体搅入100kg的膨润土， 成墙搅拌速度为：2.85m/h 先行挖掘速度：1.67m/h 回撤挖掘速度6m/h 共计10m成墙时间约为11.2h。
令行禁止 使命必达
6
施工工艺
一、工法原理
1、TRD施工工艺：切割箱自行打入挖掘工序、水泥土搅拌墙建造工序、切割箱拔出分解工序。 其中TRD水泥土搅拌墙建造工序有3循环和1循环施工方法。 ①、3循环方法：先行挖掘、后撤挖掘、成墙搅拌，即锯链式切割箱钻至预定深度后，首先 注入挖掘液先行挖掘一段距离，然后回撤挖掘至原处，再注入固化液向前推进挖掘搅拌成墙。 ②、1循环方法：切割箱钻至预定深度后即可开始注入固化液向前推进挖掘搅拌成墙。 本工程采用3工序成墙施工工艺（先行挖掘、后撤挖掘、成墙搅拌三步曲），对地层先行挖 掘松动后，再喷浆搅拌固化成墙。
令行禁止 使命必达
6
质量控制
三、成墙检验
1、水泥土的强度、连续性、均匀性、抗渗性能和水泥含量。 2、型钢的位置偏差。 3、帷幕的封闭性。
四、检验
水泥、外加剂等原材料的检验项目和技术指标应符合设计要求和国家先行标准规定。 检查数量：按检验批检查。散装水泥按照500T为一个检验批送检，袋装水泥按照200T为一个检 验批。 检查方法：查产描述
一、工法简介
型 （ 标 准 型 ） 施 工 机 械 图
令行禁止 使命必达
TRD-III
浅析等厚度水泥土地下连续搅拌墙作止水帷幕(TRD)的施工技术
浅析等厚度水泥土地下连续搅拌墙作止水帷幕（TRD）的施工技术摘要：随着我国建筑行业的发展，高层建筑尤其是超高层建筑成为越来越常见的建筑形式。
为了保证超高层建筑的质量和使用年限，首先要有深基坑甚至超深基坑对地基进行围护。
但是传统的围护方式在成墙的均匀度以及深度和连续性方面都不能够满足深基坑中的围护要求。
而等厚度水泥土地下连续搅拌墙作止水帷幕技术作为新型施工技术，成为了很重要的超深基坑围护技术。
这种施工技术在连续性、均匀度和深度方面均具有比较明显的效果。
等厚度水泥土地下连续搅拌墙作止水帷不仅能够降低费用，减少对周围环境的影响，还能够较大程度的适应复杂的环境。
本文主要介绍了等厚度水泥土地下连续搅拌墙作止水帷幕的施工技术应用，以武汉长江航运大厦为例，希望能够为相似的工程提供参考。
关键词：深基坑止水帷幕；等厚度水泥土地下连续搅拌墙；施工技术应用1工程概况本次介绍的工程是武汉长江航运大厦中的止水帷幕工程，位于武汉市江汉区民生路与沿江大道交汇处，该建筑是一座高度为330米总层数有63层的超高层建筑。
建筑面积达到了28万平方米，是完善长江中游港口航运综合服务功能的重点工程。
建筑的整体布局将塔楼和裙楼相结合，外在形态上紧扣航运主题。
在普遍区域直线段，本工程的设计止水帷幕为850毫米等厚度水泥土地下连续搅拌墙，而在圆弧角部以及折线位置采用的则是三轴水泥土搅拌墙，水平方向上向挖掘的方向推进，而垂直方向上则采用轴距链式切割箱进行搅拌，搅拌时采用的是分段连接的方式直到原本的设计深度为止。
另外还要在切割箱的底部放置入一些固化液，让固化液能够和原来位置的土体进行均匀的混合与搅拌，从而形成等厚度水泥土地下连续搅拌墙作止水帷幕。
2工程特点与施工难点本工程的占地面积为4.8公顷，裙楼的基坑开挖深度为23.3米，塔楼的基坑开挖深度为27.6米，就基坑的深度以及面积来讲是属于大面积的超深基坑。
另外，该项目地处武汉市汉口沿江地区，四周与众多的住宅楼以及交通干道相邻，因此在进行基坑施工时就会面临地下管道多、周围环境复杂多样的问题。
TRD工法简介
欢迎共阅TRD施工法慨述TRD工法【水泥加固土地下连续墙喷浆搅拌施工法】:TRD工法（Trench cutting Re-mixing Deep wall Method）专用施工设备，此设备的应用为基坑支护和水利抗渗等领域拌的施工特点，可在不同土层均形成均匀、等厚、连续、无搭接的挡土、挡水性具有良好的挖掘能力：可以适用于N值小于100击的软、硬质土层，中粗沙质土层, 还可以在颗粒直径小于100mm的卵砾石层和全风化以及强风化软岩中施工。
7、连续成墙：接缝较少，墙体等厚，H型钢可以最佳间距设置, 墙体直线度通过激光经纬仪控制，多段式随钻测斜墙体垂直精度监控装置是目前其他传统工法不可比及的。
距设置, 墙体直线度通过激光经纬仪控制，多段式随钻测斜墙体垂直精度监控装置是目前其他传统工法不可比及的。
接缝较少，墙体等厚，H型钢可以最佳间改变为水平轴锯链式切割箱沿墙深垂直整体搅拌。
国内自2009年引进等厚度水泥土搅拌墙(TRD工法)施工技术及其配套设备,两年以来在天津、南昌、浙江、上海、江苏等地进行了多个项目的成功实践（目前，上海、江苏等地区TRD项目正在施工）。
验证了该工法：适应地层广，水泥土墙体搅拌均匀，防渗截水效果好；为复杂地层、嵌岩、复合围护结构或深基坑止水帷幕构筑，提供了一种可供选择的新型技术方法和配套设备。
TRD工法地下连续墙施工优势:TRD工法适用于各类土层和砂砾石层, 这是TRD工法的最大优点, 可以根据,只和组合的刀箱节数有关: 另外, 由于刀箱位于主机的侧面, 施工时主机沿成墙方向侧向移动, 所以对工作面的要求降到了最低, 方便在高度受限12米的工作现场施工。
TRD工法适应的工程项目:城市地铁线(站台) 工程、沉埋工法中的竖井排水工程、边坡防护堤坝加固工TRD工法施工工序示意图二、TRD工法施工工序示意图三、试成墙阶段施工图a.主机移动至预埋穴位置b.与切割箱连接C.安装测斜仪TRD工法施工现场图片1TRD工法施工现场图片3开挖图片TRD工法施工基坑3 TRD工法施工基坑开挖图片4TRD工法施工基坑开挖图片6TRD工法施工成墙钻孔取芯图1TRD工法施工成墙钻孔取芯图1◆ TRD工法施工成墙透孔取芯试块抗压强度在0.89～1.16MPa之间；◆ TRD工法施工成墙围护墙透孔取芯试块抗压强度在1.21～1.26MPa之间。
超深等厚水泥土连续搅拌墙工法(TRD工法)
超深等厚水泥土连续搅拌墙工法(TRD工法)范本一（正式严谨风格）：一、引言超深等厚水泥土连续搅拌墙工法（TRD工法）是一种先进的地下工程施工技术，通过连续搅拌机将水泥、土壤和水充分搅拌混合，形成坚实的土石块，用于构建地下连续墙体。
本文档旨在介绍TRD工法的施工步骤、工具材料、质量控制和安全措施等关键要点。
二、施工步骤2.1 地面准备工作2.1.1 清理工地2.1.2 建立边框2.1.3 安装混凝土连续搅拌机2.2 搅拌材料配制2.2.1 选材2.2.2 搅拌比例2.2.3 添加剂使用2.3 TRD工法施工步骤2.3.1 搅拌墙基准线的测量和标定2.3.2 连续搅拌机的操作及土石块的产生2.3.3 土石块的停放、水化养护和硬化过程2.3.4 墙体顶部的处理三、质量控制3.1 施工过程中的监测3.1.1 土石块的沉积密实度检验3.1.2 墙面平整度检查3.1.3 墙体强度测试3.2 质量控制措施3.2.1 原材料的质量把控3.2.2 搅拌机的操作控制3.2.3 施工人员技术培训四、安全措施4.1 施工现场的安全警示标志和围挡4.2 施工人员的安全培训和着装要求4.3 设备操作规程和安全措施4.4 紧急事故处理和应急预案附件：1. 地下工程施工图纸2. TRD工法施工记录表法律名词及注释：1. 土方工程：指对土壤进行开挖、填筑、夯实等工程活动的统称。
2. 混凝土连续搅拌机：一种专用设备，用于将水泥、骨料和水搅拌均匀，形成混凝土或土石块的机器。
范本二（简洁明快风格）：一、简介超深等厚水泥土连续搅拌墙工法（TRD工法）是一项高效的地下工程施工技术，通过搅拌机连续搅拌水泥、土壤和水，形成坚固连续的土石块，用于构建地下墙体。
本文档旨在介绍TRD工法的施工步骤、工具材料、质量控制和安全措施等关键要点。
二、施工步骤1. 地面准备工作清理工地、建立边框、安装混凝土连续搅拌机2. 搅拌材料配制选材、搅拌比例、添加剂使用3. TRD工法施工步骤测量和标定搅拌墙基准线、操作连续搅拌机、土石块的产生、土石块的停放、养护和硬化过程、墙体顶部处理三、质量控制施工过程中的监测和控制措施，包括土石块的沉积密实度检验、墙面平整度检查、墙体强度测试、原材料的质量把控、搅拌机的操作控制和施工人员技术培训四、安全措施施工现场的安全警示标志和围挡、施工人员的安全培训和着装要求、设备操作规程和安全措施、紧急事故处理和应急预案附件：1. 地下工程施工图纸2. TRD工法施工记录表法律名词及注释：1. 土方工程：土壤进行开挖、填筑、夯实等工程活动的统称2. 混凝土连续搅拌机：一种专用设备，用于将水泥、骨料和水搅拌均匀，形成混凝土或土石块的机器。
TRD工法等厚度水泥搅拌连续墙施工工序
TRD工法等厚度水泥搅拌连续墙施工工序1）测量放线根据业主提供的坐标基准点，按照设计图进行放样定位及高程引测工作，并做好永久或临时标志。
放样定位后做好测量技术复核单，提请监理方进行复核验收签证。
确认无误后进行搅拌施工。
2）开挖沟槽根据基坑围护内边控制线，先用挖掘机开挖1~1.2米宽的TRD施工导槽，深度约为2米。
开挖沟槽余土应及时处理，以保证TRD工法正常施工，并达到文明工地要求。
3）吊放预埋箱用挖掘机开挖深度约3m、长度约2m、宽度约1m的预埋穴，并将预埋箱吊放入预埋穴内。
4）桩机就位由指挥员统一指挥桩机就位，移动前看清上、下、左、右各方面的情况，发现障碍物应及时清除，桩机移动结束后认真检查定位情况并及时纠正。
桩机应平稳、平正，并用经纬仪观测以确保桩机的垂直度，桩位定位后再进行定位复核，桩位偏差值≯20mm，标高偏差±100mm，垂直度偏差≯1%。
5）切割箱与主机连接用指定的履带式吊车将切割箱逐段吊放入预埋穴，利用支撑台固定；TRD工法水泥土搅拌桩移动至预埋穴位置连接切割箱，主机再返回预定施工位置进行切割箱自行打入挖掘工序。
6）安装测斜仪切割箱自行打入到设计深度后，安装测斜仪。
通过安装在切割箱内部的多段式测斜仪，可进行墙体的垂直精度管理，通常可确保1/250以内的精度。
7）TRD工法成墙测斜仪安装完毕后，主机与切割箱连接，进行三工序形成等厚度水泥土搅拌地下连续墙施工。
步序1—先行挖掘：通过压浆泵注入挖掘液（膨润土浆液），切割箱向前推进，挖掘松动原土层、切割成槽一段行程。
步序2—回撤挖掘：根据作业功效，一段行程的成槽完成后，切割箱再回撤至切割起始点。
步序3—成墙搅拌：切割箱回撤至切割起始点后更换浆液，通过压浆泵注入固化液（水泥浆液），切割箱向前推进并与挖掘液混合泥浆混合搅拌，形成等厚度水泥土搅拌墙。
8）浆液流动度及比重测试通过测试混合泥浆的流动度与比重进行成墙品质的管理。
9）置换土处理TRD施工产生的置换土优先回填、置换设备行走道路，其余置换土采用集中堆放，待达到一定强度后统一外运。
trd工法及设备技术手册
trd工法及设备技术手册
TRD 工法又称为“深层地下水泥土连续墙工法”或“渠式切割深层搅拌地下水泥土连续墙工法”。
其原理是通过在地面上垂直插入链锯型刀端口，连接刀链锯，在其侧面移动的同时，切割出沟体并注入固化液使之和原位土混合，并进行搅拌，形成等厚的水泥土地下连续墙，起到止水的功能。
再插入H 型钢等芯材，形成刚性挡土墙，起到挡土的功能。
TRD 工法施工主要分为三步：
第一步，横向前行时注入切割液切割，一定距离后切割终止；
第二步，主机反向回切，即向相反方向移动；
第三步，主机正向回位，箱式刀具底端注入固化液，使切割土与固化液混合搅拌。
TRD 工法可广泛适用于地下室开挖、地铁、隧道、水库、围堰、填埋场等。
TRD工法施工技术
TRD工法适用范围
� TRD工法机具成墙厚度、深度视设备的型号不同而异。
°～45 °俯 � TRD-Ⅰ型：成墙厚度450~550mm，深度20m，可实现河岸护坡30 30° 45° 角成墙施工； � TRD-Ⅱ型：成墙厚度550m~700mm，深度35m； � TRD-Ⅲ型：成墙厚度550~850mm，深度60m。
e-mixing Deep wall method Trench cutting R Re-mixing
(1) TRD 工法原理图 TRD工法原理图
e-mixing Deep wall method Trench cutting R Re-mixing
(2) TRD 工法配套设备及施工布置图 TRD工法配套设备及施工布置图
e-mixing Deep wall method Trench cutting R Re-mixing
2. 一般项目
成墙质量控制标准
序号 1 2 3 4 检查项目 墙深偏差（mm） 墙位偏差（mm） 墙厚 墙体垂直度 允许偏差 +100/-50 50 设计值以上 ≤1/250 检查方法 自行打入后卷尺检查 挖掘时激光经纬仪、卷尺检查 卷尺检查 自行打入后多段式倾斜仪监控
� TRD工法不仅可以适用于 N值小于100击的软、硬质土层，还可以在直径 小于100mm的卵砾石和单轴抗压强度≤5MPa泥岩、强风化基岩中施工。
e-mixing Deep wall method Trench cutting R Re-mixing
TRD工法特点
60m (1) 施工深度大，最大深度可达 施工深度大，最大深度可达60m
e-mixing Deep wall method Trench cutting R Re-mixing
TRD工法施工方案
奉贤中小企业大厦项目TRD工法围护墙专项施工方案上海广大基础工程有限公司2011年10月30日目录第一节工程概况 (1)1.工程概况 (1)1.1 基本情况 (1)1.2 周边环境 (2)1.3 地质概况 (2)2.方案编制依据 (4)3.等厚度水泥土搅拌墙围护结构设计 (4)4.等厚度水泥土搅拌墙工程量 (4)第二节主要施工方案 (5)1.TRD工法简介 (5)1.1 TRD工法概述 (5)1.2 TRD工法特点 (5)1.3 TRD工法原理 (5)1.4 TRD工法施工工序 (5)1.5 TRD工法工艺流程 (6)1.6 TRD工法主要施工设备 (11)2.TRD工法围护墙施工 (11)2.1 施工总体流程 (11)2.2 施工进度计划 (11)2.3 TRD工法围护墙施工参数 (11)2.4 TRD工法围护墙施工要点 (12)３.施工质量保证措施 (13)3.1 原材料复试计划 (13)3.2 工程测量技术复核计划 (14)3.3 水泥土试块制作及钻孔取芯检测计划 (14)3.3.1 水泥土试块制作计划 (14)3.3.2 钻孔取芯检测要求 (14)3.4 关键过程及控制 (15)4.检验批抽检计划 (15)4.1 主控项目 (15)4.2 一般项目 (16)4.3 隐蔽工程验收计划 (16)第三部分应急预案 (16)1.等厚度水泥土搅拌墙施工应急预案 (16)2.坍塌倒塌事故应急处理与救援预案 (17)2.1目的 (17)2.2事故处理救援程序 (17)3.高处坠落事故应急处理与救援预案 (18)3.1目的 (18)3.2事故处理救援程序 (18)4.火灾事故应急处理与救援预案 (18)4.1目的 (18)4.2事故处理救援程序 (18)5.起重伤害或机械伤害事故应急处理和救援预案 (19)5.1目的 (19)5.2事故处理救援程序 (19)6.触电事故应急处理和救援预案 (20)6.1目的 (20)6.2事故处理救援程序 (20)7.大型机械装拆、作业中突发事件应急处理与救援预案 (20)7.1目的 (20)7.2事故处理救援程序 (21)8.物体打击事故应急处理与救援预案 (21)8.1目的 (21)8.2事故处理救援程序 (21)9.突发断电事故应急处理与救援预案 (22)9.1目的 (22)9.2事故处理救援程序 (22)第四部分附图与附件 (22)第一节工程概况1. 工程概况1.1 基本情况工程名称：奉贤中小企业大厦工程地点：位于A02-04号地块，北侧为百秀路，东侧为城市主干道望园路，西侧为规划环路，南侧与A02—05相邻接建设单位：上海达贤实业有限公司基坑围护设计单位：华东建筑设计研究院有限公司该项目位于奉贤区南桥镇百秀路南侧、望园南路西侧，拟建1幢40层的办公楼、4层裙楼，分别设1～2层地下室。
TRD工法等厚水泥土搅拌墙施工方案
封面作者：Pan Hongliang仅供个人学习目录1.编制依据 (5)1.1图纸及施工组织设计 (5)1.2主要规范规程 (5)2.工程概况 (6)2.1工程总体概况 (6)2.2工程建设概况 (6)2.3工程水文、地质概况 (6)2.4 TRD工法水泥土搅拌墙概况 (13)3.施工部署及安排 (13)3.1施工安排 (13)3.2施工准备 (13)3.3组织管理及职责分工 (14)3.4施工现场平面布置 (15)4.施工进度计划及保证措施 (16)5.1总体工期目标 (16)4.2确保工期的技术及组织措施 (18)5.施工方法 (21)5.1场地清整 (21)5.2施工测量 (21)5.3施工流程 (22)5.4施工步骤 (22)5.5施工参数 (23)5.6转角处施工 (23)5.7试验及检测 (24)6.劳动力计划及劳动组织 (25)7.主要机具设备计划 (26)8.主要材料需要量计划 (28)9.技术组织措施 (28)9.1 TRD工法等厚水泥土搅拌墙质量保证措施 (28)9.2职业健康及安全保护措施 (29)9.3文明施工管理措施 (31)10.四节一环保措施 (31)11.成品保护措施 (32)1.编制依据1.1图纸及施工组织设计(1)******围护工程施工图纸。
(2)******围护工程施工组织设计。
(3)《******地下室控制测量技术报告》（2014年12月3日版）。
1.2主要规范规程表1.2-1主要规范一览表表1.2-2主要标准一览表表1.2-3主要规程一览表2.工程概况2.1工程总体概况主要包括地下连续墙、高压旋喷桩、三轴水泥搅拌桩、大直径高压旋喷桩(RJP)及TRD等厚水泥土搅拌墙五项施工内容。
表2.1-1围护工程施工内容一览表2.2工程建设概况表2.2-1工程建设概况一览表2.3工程水文、地质概况***场地地处华北平原，属冲积、海积低平原。
拟建场地紧邻四周道路、建筑物，周围管线密布。
TRD工法等厚水泥土搅拌墙施工方案
T R D工法等厚水泥土搅拌墙施工方案本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March目录1.编制依据 (4)图纸及施工组织设计 (4)主要规范规程 (4)2.工程概况 (5)工程总体概况 (5)工程建设概况 (5)工程水文、地质概况 (5)TRD工法水泥土搅拌墙概况 (12)3.施工部署及安排 (13)施工安排 (13)施工准备 (14)组织管理及职责分工 (14)施工现场平面布置 (15)4.施工进度计划及保证措施 (17)总体工期目标 (17)确保工期的技术及组织措施 (19)5.施工方法 (21)场地清整 (21)施工测量 (21)施工流程 (21)施工步骤 (23)施工参数 (24)转角处施工 (25)试验及检测 (26)6.劳动力计划及劳动组织 (27)7.主要机具设备计划 (27)8.主要材料需要量计划 (29)9.技术组织措施 (29)TRD工法等厚水泥土搅拌墙质量保证措施 (29)职业健康及安全保护措施 (31)文明施工管理措施 (32)10.四节一环保措施 (33)11.成品保护措施 (33)1.编制依据图纸及施工组织设计(1)******围护工程施工图纸。
(2)******围护工程施工组织设计。
(3)《******地下室控制测量技术报告》（2014年12月3日版）。
主要规范规程2.工程概况工程总体概况主要包括地下连续墙、高压旋喷桩、三轴水泥搅拌桩、大直径高压旋喷桩(RJP)及TRD等厚水泥土搅拌墙五项施工内容。
工程建设概况工程水文、地质概况***场地地处华北平原，属冲积、海积低平原。
拟建场地紧邻四周道路、建筑物，周围管线密布。
场地内有未拆除建筑物等。
整个场地地势略有起伏，各孔孔口标高介于～之间。
场地地质概况本工程整个场地地势略有起伏，各孔孔口标高介于～之间。
地基土分布较稳定，除地面沉降外无其它无不良地质作用，故拟建场地属稳定场地，适宜本工程建设。
TRD施工工艺
TRD施工工艺
标题：TRD施工工艺详解
一、TRD简介
TRD，全称为Trench-Cutting & Reclamation Method，即地下连续墙切削搅拌成墙工法。
它是一种新型的深层水泥土搅拌防渗墙施工技术，适用于各种复杂地层条件下的基坑围护和止水结构施工。
二、TRD施工工艺流程
1. 前期准备：根据设计图纸和技术要求，进行现场勘查，确定施工设备的安装位置，以及材料、设备的准备工作。
2. 设备安装：按照设备使用说明书，将TRD设备安装就位，并进行调试。
3. 开始施工：启动TRD设备，进行地下连续墙的切削搅拌工作。
在施工过程中，要随时监控设备的工作状态，确保施工质量。
4. 成品检测：完成一道地下连续墙的施工后，需要对其进行质量检测，包括墙体的厚度、硬度、垂直度等指标。
5. 施工完毕：所有地下连续墙都达到设计要求后，即可结束施工。
三、TRD施工优点
1. 施工效率高：TRD施工工艺可以在一次作业中完成开槽、搅拌、灌浆等多道工序，大大提高了施工效率。
2. 环保性能好：TRD施工过程中产生的噪音和振动较小，对周边环境影响小。
3. 工程质量稳定：由于采用连续搅拌的方式，可以保证墙体的质量均匀一致。
四、TRD施工注意事项
1. 在施工前，应做好详细的地质勘查，了解地下土质情况，以便选择合适的施工方案。
2. 在施工过程中，应定期检查设备的工作状态，及时发现并解决问题。
3. 在施工结束后，应及时清理施工现场，避免造成环境污染。
总的来说，TRD施工工艺具有施工效率高、环保性能好、工程质量稳定等优点，是当前深基础工程中的重要施工方法之一。
trd 工法
trd 工法
TRD工法（Trench cutting Re-mixing Deep wall method），是一种在地下形成等厚度连续墙的施工工艺。
具体操作过程如下：
1. 满足设计深度的附有切割链条以及刀头的切割箱被插入地下。
2. 切割箱在纵向切割的同时，横向推进成槽。
3. 在这个过程中，向地基内部注入水泥浆，以达到与原状地基的充分混合搅拌。
4. 在地下形成等厚度连续墙。
TRD工法具有以下优点：
1. 革新了传统的垂直轴螺旋钻杆水平分层搅拌方式，改为水平轴距链式切割箱沿墙深垂直整体搅拌。
2. 深压马达驱动链式切割箱，分段连接钻至预定设计深度，通过把不同粒度构成的地层土进行混合、搅拌，在深度方向形成强度偏差很小的水泥土搅拌墙体。
3. 在水平横向挖掘推进时，在切割箱底部注入挖掘液，使其与原位土体强制混合搅拌，并通过据链式切割箱持续横向搅拌实现水泥土墙体的无缝连接。
4. 将外掺剂（水泥、膨润土等）与地基土原位搅拌，无需额外设置外掺剂搅拌池，无需对已搅拌水泥土浆取灌，减少外掺剂溢出污染。
5. 对土体充分切割搅拌确保与外加剂均匀拌合，墙体不含土体团块，提高抗渗性。
6. 通过角度调节，可施工斜墙。
7. 减少了对周围环境的影响，提高了施工效率。
TRD工法等厚水泥土搅拌墙施工方案
TRD工法等厚水泥土搅拌墙施工方案一、工程背景在一些土地整平和高边坡防护工程中，需要采用合适的工法进行施工，以确保施工质量和工程安全。
TRD工法是一种常用的等厚水泥土搅拌墙施工工艺，能够有效地提高施工效率和工程质量。
二、施工工艺1.设计方案：在施工前，需要进行详细的设计和方案规划，包括墙体结构、墙体厚度、抗滑等级等内容，以确保工程可行性和施工安全。
2.材料准备：进行施工前，需要准备好所需的材料和设备，包括水泥、沙子、碎石、钢筋、搅拌设备等。
3.基底处理：在施工前，需要对墙体基底进行处理，去除表面杂物和坑洼等，以保证基底平整。
4.等厚水泥土搅拌墙施工：按照设计要求和施工方案进行施工。
首先，将预先准备好的水泥、沙子和碎石按一定比例混合，加入适量的水并搅拌均匀，形成搅拌土。
然后，将搅拌土均匀地倒入已绑好钢筋网的模具中，用专用搅拌装置进行搅拌。
接着，使用振捣器对搅拌墙进行振捣，以排出空隙和提高墙体质量。
最后，等待搅拌土固化后，即可得到一道坚固的等厚水泥土搅拌墙。
5.施工质量控制：在施工过程中，需要进行严格的质量控制，包括对材料和设备的检查、对施工过程的监督和记录等，以确保施工质量符合要求。
6.后续工序：等厚水泥土搅拌墙施工完成后，还需要进行后续工序的处理，包括钢筋焊接、灌浆、抹灰等，以增加墙体的稳定性和美观性。
三、施工注意事项1.施工人员应熟悉施工工艺和操作方法，并严格按照施工方案进行施工。
2.施工过程中应注意安全措施，如佩戴好安全帽、手套等，防止发生意外事故。
3.施工现场应保持清洁整洁，防止杂物和沙石等遗留在墙体上影响施工质量。
4.施工过程中需注意加强沟通与配合，实施科学管理，提高施工效率。
5.施工过程中需注意环境保护，避免对周围环境造成污染。
TRD工法施工方案
TRD工法施工方案TRD工法，即台灣龍門大樑工法（Taiwan Rail Doubling: TRD）是一種常用於鐵路施工的工法。
TRD工法利用一種特殊的橋樑結構，能夠提高鐵路的運輸能力，同時降低施工所需的時間和成本。
以下是TRD工法施工方案的詳細說明。
1.施工前的準備：在進行TRD工法的施工之前，首先需要進行詳細的工程規劃和設計。
這包括確定施工的起點和終點、計算土方的挖填量、繪製工程圖紙等。
同時還需要確定施工中可能出現的風險和問題，制定相應的應對措施。
2.施工現場的搭設：在施工現場搭建合適的設施，包括臨時工棚、行車道、設施儲存區等。
同時，需要進行現場的環境檢測和勘測，確保施工過程中的安全和順利進行。
3.土方工程：4.基礎施工：在施工過程中，需要對橋墩進行基礎施工。
這包括鋼筋混凝土的灌注、樁基的打設等工作。
同時還需要進行基礎的檢測和測量，確保基礎的穩定性和安全性。
5.鋼橋結構的安裝：TRD工法使用的是一種特殊的鋼橋結構，可以在短時間內完成安裝。
在進行鋼橋結構的安裝之前，需要進行結構的繪製和制造，確保鋼橋的強度和穩定性。
安裝過程中需要使用吊車和千斤頂等機械設備，確保橋梁的準確定位和安全安裝。
6.道床和軌道的施工：在鋼橋結構安裝完成之後，需要進行道床和軌道的施工。
這包括道床的平整和壓實，軌道的鋪設和固定等。
同時需要進行相關的檢測和測量，確保軌道的平直度和水平度。
7.與現有鐵路線的接合：8.完工驗收：在完成TRD工法的施工之後，需要進行相應的驗收和檢測。
這包括對鐵路線的載荷試驗、強度測試等，確保鐵路線的安全運營。
同時還需要進行相應的追蹤監測，確保施工的質量和可靠性。
總結：TRD工法是一種高效、節能、環保的鐵路工法。
通過TRD工法，可以在較短的時間內完成大量鐵路施工，提高鐵路的運輸能力，同時降低施工的成本和風險。
在實施TRD工法的過程中，需要進行詳細的規劃和設計，確定施工的路線和方式。
同時還需要對施工現場進行相應的搭設和準備工作，確保施工過程的順利進行。
浅析等厚度水泥土地下连续搅拌墙作止水帷幕（TRD）的施工技术
浅析等厚度水泥土地下连续搅拌墙作止水帷幕（TRD）的施工技术摘要：伴随城市建设的高速发展，人们开始追求发展地下空间，在地下空间建设中的常用工程便是基坑项目。
在止水帷幕相关工艺中，TRD止水帷幕具有深度大、垂直度高、之水成效显著的优势，现已逐步在我国深基坑工程中得到广泛使用，获得了优良的经济与社会效益，有望在相关工程项目中成为主流应用工艺。
鉴于此，本文阐述了新型止水帷幕地下水泥土连续墙施工技术的原理和优势，详细分析了该施工技术应用要点。
关键词：深基坑止水帷幕；等厚度水泥土地下连续搅拌墙；施工技术应用1新型止水帷幕地下水泥土连续墙施工技术原理该技术和TRD工法有关，是当前施工质量最佳的水泥土连续墙施工技术，具有厚度均匀、成墙较深、无接缝、安全等级高等明显优势。
原理是让刀具立柱紧压在地基土的水平向上，在链条转动后切削地基土，让固化液和处理后的地基土加以混合，在原本的位置上开挖沟完成固化施工作业。
经由刀具立柱水平移动、刀头切削和开挖地基土、地基土和固化液的混合处理后，最终达到建立起地下墙体的目的。
固化液可用在混合泥浆与切削土的混合环节中，主要由石灰、水泥一类材料制成。
本质上是一种悬浊液。
而切削液则是一种由膨润土、水、各种混合剂搅拌而成的液体，目的在于让切削土体实现流动化的目标。
因切削土和切削液在混合中，刀具的链条通常处于转动、长期停止状态的缘故，说明应当减少泥浆对链条产生的抵抗作用。
2新型止水帷幕地下水泥土连续墙施工技术的应用要点2.1施工准备在进行施工作业之前，工程单位应当按照基准点计算出连续墙的中心线点坐标，运用测量仪器完成放样工作，对所有数据信息进行复核，做好护桩的工作。
事先用测量仪器对施工现场进行精确测量，在测量场地高程完毕后，将场地的水平尺进行调平处理，若发现了影响施工质量的地下障碍、不利地质条件等要及时上报，制定出针对性的处理计划，用以达成控制基础承载力的目标，满足于设备平稳运行的需要。
按照实际使用施工设备的重量加固基底，采用换填、钢板铺设等方式，要求钢板的铺设不得少于2层，同沟槽方向垂直于平行，保证切割箱与桩机的垂直度不存在偏移的问题，使场地满足于设备的基础承载力要求。
等厚度水泥土搅拌连续墙(TRD工法桩)简介
等厚度水泥土搅拌连续墙（TRD工法桩）简介一、TRD工法定义等厚度水泥土搅拌连续墙(Trench cutting Re-mixing Deep wall method)，将满足设计深度的附有切割链条以及刀头的切割箱插入地下，在进行纵向切割横向推进成槽的同时，向地基内部注入水泥浆，以达到与原状地基充分混合搅拌，在地下形成等厚度连续墙。
该工法将水泥土连续墙的搅拌方式由传统的垂直轴螺旋钻杆水平分层搅拌，改变为水平轴锯链式切割箱沿墙深垂直整体搅拌。
二、TRD工法的特点1施工深度大：最大深度可达60m；2适应地层广：对硬质地层（硬土、砂卵砾石、软岩石等）具有良好的挖掘性能；3成墙品质好：在墙体深度方向上，水泥土搅拌均匀，强度提高，离散性小，截水性能好；4高安全性：主机机高仅10米，重心低，稳定性好；5 高精度：通过激光经纬仪射出的光束投射到安装在主机上的两块透明丙烯上，借以控制与其平行的TRD工法墙体中心线的允许偏差可控制在±25mm以内；6墙体等厚：连续造壁，无缝连接，可以任意设定芯材间距；7噪音、振动较小。
三、TRD工法的原理主机液压马达驱动链锯式切割箱，分段连接钻至预定深度，水平横向挖掘推进，同时在切割箱底部注入挖掘液或固化液，使其与原位土体强制混合搅拌，形成的水泥土地下连续墙，也可插入型钢以增加地连墙的刚度和强度。
四、TRD工法主要施工设备1.TRD 工法机2.TRD工法切割箱3.TRD工法挖掘刀具五、TRD工法施工工艺及工序循环TRD工法施工工艺包括：切割箱自行打入挖掘工序、水泥土搅拌墙建造工序、切割箱拔除分解工序。
TRD工法水泥土搅拌墙建造工序有3个循环的方法和1个循环的方法：3个循环的方法（先行挖掘、回撤挖掘、成墙搅拌），链锯式切割箱首先注入挖掘液先行挖掘一段距离，然后回撤挖掘至原处，再注入固化液向前推进搅拌成墙，一般使用在深墙、卵砾石层或有地下障碍物的工况；1个循环的方法一开始切割箱就注入固化液向前推进挖掘搅拌成墙；使用3个循环或1个循环的判断依据是能否确保切割箱横行速度达1.7m/hr。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成墙取芯
芯 样 抗 压 试 验 报 告
14d、40d取芯结果显示，14d取芯强度普遍大于0.5mpa，40d取芯强度普遍大于0.8mpa， 且搅拌均匀性较好，水泥土离散性较低，整体强度较稳定。
芯 样 抗 渗 试 验 报 告
14d、40d的芯样渗水结果显示，14d、40d芯样抗渗系数普遍在10-6等级，同时，40d的抗 渗系数离散性也较小。
TRD-Ⅲ施工机械
TRD工法原理
通过动力箱液压马达驱动链锯式切割箱，分段连接钻至预定深度， 水平横向挖掘推进，同时在切割箱底部注入固化液，使其与原位土 体强制混合搅拌，形成的等厚度水泥土搅拌墙，也可插入型钢以增 加搅拌墙的刚度和强度。
该工法将水泥土搅拌墙的搅拌方式由传统的垂直轴螺旋钻杆水平分 层搅拌，改变为水平轴锯链式切割箱沿墙深垂直整体搅拌。
本工程 TRD先后穿过①杂填土层、②-1粉质粘土夹粉土、②-2粉质粘 土与粉土、粉砂互层、③-1细砂层、③-1a粉质粘土、③-2细砂层、③2a粉质粘土、④中细砂夹卵砾石层、⑤强风化泥岩层、⑥中风化泥岩 共计10层地质层，其中③-2、④、⑤、⑥这四层标贯较大，细砂层最 大N值达40~50，此四层土是本工程TRD施工的关键、下切割箱和先行 挖掘难度较大，对机械的损伤和正常的损耗也很大。
1循环：切割箱钻至预定深度后即开始注入固化液向前推进挖掘搅拌成 墙。
使用3循环或1循环施工方法的判断依据是能否确保切割箱横行速度 达到1.7m/h。
切割箱自行打入挖掘工序
水泥土搅拌墙成墙工序（1循环）
1循环法：切割箱钻至预定深度后即开始注入固化液向前推进挖 掘搅拌成墙。
水泥土搅拌墙建造工序（3循环）
赋存于砂土层中的承压水，其水位变化受长江水位变化影响，水量较丰富； 根据我公司2011年11月9日提供的场区东侧《XXXXXX厦抽水试验报告》， 场区下部砂层承压水含水层平均渗透系最高承压水位的绝对高程（黄海高 程）可超过23.00m（据XXXX关水文站实测资料，长江段最高洪水位为 27.67m）本次勘察期间量测的承压水水位为自然地面以下6.5米，相当于 绝对标高19.8米左右。
1. 主控项目
（1）固化液拌制选用的水泥、外掺剂等原材料的技术指标和检验项目应符合设计要求和国 家现行标准的规定。
（2）固化液水灰比，挖掘液混合泥浆TF值应符合设计和施工工艺要求，浆液不得离析。 （3）等厚度水泥土地下连续墙墙体强度应符合设计要求。
2. 一般项目
成墙质量控制标准
序号 1 2 3 4
1.先行挖掘
2.回撤挖掘
3.搭接成型部30～50cm
4.成墙搅拌 插入型钢
5.退避挖掘
6.反复操作 重复第2至第5个环节
3循环法：先行挖掘、回撤挖掘、成墙搅拌，即锯链式切割箱钻至预 定深度后，首先注入挖掘液先行挖掘一段距离，然后回撤挖掘至原 处，再注入固化液向前推进搅拌成墙。
切割箱拔出分解工序
质量控制
TRD工法3循环施工先行挖掘地层过程中，注入高掺量膨 润土(100kg/m3)泥浆进行挖掘稳定槽壁，确保挖掘液混合 泥浆比重基本与原状土比重达到平衡，可有效控制围护墙 施工对周边环境及地下管线的扰动。
围护施工过程中，通过在围护外侧打设应力释放孔从而释 放支护结构施工产生的应力，随时关注监测结果，做好信 息化施工，确保管线安全。
水文情况
如下图，5层和7层为承压水分布位置，黄色线表示围护桩底，32.55m35.02m深。绿色线为止水帷幕底，45m-49m深。
局部地质剖面图
地质情况
围护桩进入⑤2层 TRD工法止水帷幕进 入⑧2层
技术方案
等厚度水泥土搅拌墙建造工序采用3循环的方式。 施工深度：最深49m,标高范围：-0.500 ~-49.500,墙厚
试验检测结果：
TRD水泥土芯样
TRD水泥土芯样
成 墙 效 果
XXXXXXXXXXXXXXXXXXXXX工程
工程概况 XXXXX地块位于XXXXXXX商务区内， D13街坊位 于08地块西侧，西临XXX路，南侧为XXX路，北至 XXX路，东邻XXXX路。本工程建设基坑总面积约 46000m2。
TRD工法原理图
TRD工法配套设备及施工布置图
施工工艺流程
TRD工法施工工艺：切割箱自行打入挖掘工序、水泥土搅拌墙建造 工序、切割箱拔出分解工序。 其中，TRD工法水泥土搅拌墙建造工序有两种方法：3循环和1循环 法：
3循环：先行挖掘、回撤挖掘、成墙搅拌，即锯链式切割箱钻至预定深 度后，首先注入挖掘液先行挖掘一段距离，然后回撤挖掘至原处，再 注入固化液向前推进搅拌成墙；
3） 土体分层沉降
3. 监测结论
综合本次各监测项目分析结果，可得出以下结论： （1）TRD 施工与常规搅拌桩施工引起的周围土体变形规律一致，均包 两阶段：即挤压变形 复更快，该规律性表现对随后即将大面积开展的TRD 围护施工具有显著的 指导意义。 （2）土体各类变形在数值量级上均不大，对TRD 正式施工期间周边环 境安全有利，但亦应考虑受试验段规模限制，导致土体变形数值偏小的因 素。 （3）结构松散的表层巨厚杂填土的存在，较大程度上可以消散土体中 瞬时增加的挤压应力，对控制周边管线和地表变形有利。
850mm,注浆区域水平延长：6m。
施工影像
吊装切割箱
对接切割箱 安装测斜仪
校正主机导杆垂直度：TRD工法机拼装完成后及移位后，使用经纬仪分别从 正面、侧面校正桩机立柱导向的架垂直度，在切割箱打入过程中随时对切割 箱垂直度进行校验。
链 条 连 接 先行挖掘
搅拌成墙
起拔切割箱
冲洗钻具
试成墙段跟踪监测情况
安装测斜仪 对接切割箱
起
拔
切
冲洗钻具准
割
备连下一节
箱
驾驶室显示器 驾驶室
施工前在场地外进行现场试成墙试验，以确保TRD工法水泥土地下连续墙作为悬挂式 截水帷幕的工程质量满足设计要求。
钻孔不同深度水泥岩芯外观颜色基本一样，呈水泥灰色，搅拌基本均匀，凝体无松散， 饱和状态下芯样强度较软，干燥状态下易开裂，没有起皮现象。
④中细砂夹卵砾石层粒径一般 为20~50mm，含量约5~10% 呈亚圆状，底部圆砾、卵石含 量增大。
结构部分破坏，矿物成分基本未变， 风化裂隙发育，节理面被铁锰氧化 物渲染，裂隙面方解石脉充填，岩 性主要为泥岩 。
设计方案
等厚度水泥土搅拌墙试成墙采用 P.O42.5 级普通硅酸盐 水泥。
本工程共有一期、二期两个基坑。大基坑采用1000mm 地下连续墙作为围护结构，地下连续墙外侧采用TRD等 厚度水泥土连续墙止水帷幕，设计墙厚850㎜，墙深 56.85m，墙深进入中风化泥岩不浅于200㎜，总延长米 约800m。
1. 试成墙的监测要求
• 等厚度水泥土搅拌墙试成墙过程中，应布设地表沉降监测点、深层水平位移 监测点和深层土体分层沉降监测点进行相应监测。等厚度水泥土搅拌墙监测单 位应根据下述要求编制详尽可行的监测方案，并经设计及相关单位认可后方可 实施。 • 相关监测项目应提前约1周布设，并在试成墙开始前获得较为稳定的初始数 据。 • 试成墙监测应贯穿等厚度水泥土搅拌墙试成墙施工至地下连续墙试成槽施工 结束: • 等厚度水泥土搅拌墙试成墙过程中，应每隔4个小时进行一次监测； • 等厚度水泥土搅拌墙试成墙墙体养护过程中至地下连续墙试成槽开始时，每 天进行一次监测。
XXXXXXXX项目
项目概况
本工程于XXXX江 岸区沿江大道以西、 民生路以南、黄陂 街以东、南临XXX 大厦等建筑场地， 地下室边线距离长 江堤岸最近处仅约 60m 。
工程东侧地下室结构退红线8m，红线外为沿江大道，沿江 大道路宽约40m，为城市主干道，包含人行道、非机动车道、 绿化隔离带及机动车双向四车道。车流量较大。
施工情况
XXXXXXXX项目从2013年1月31日14:30开始先行挖掘，至2013年3月 8日13:28累计切削11米并第一次喷浆6米，历时8天，平均切割速度约 17.36h/m。切削速度缓慢，期间发生过切割箱链接螺丝断裂、链条脱 轨、链条定位架掉落。其中链条脱落起拔一次切割箱。
经过学习和改进，后期平均先行挖掘速达到3.7h/m。每天（24小时） 理论可推进约6.48m。
基坑南侧地下室退红线约22-23m，红线外为既有建筑长航 大厦，主楼27-33层，裙房4-8层，设有一层地下室，基础埋 深8.7m，底板厚2.6m。
本工程西侧地下室结构退红线5-7m，红线外为黄陂街，黄陂 街宽约20m，道路西侧分布有较多的多层住宅，距离本工程 地下室约26-28m。
东北侧地下室结构退红线6.6-7.8m，红线外为民生路，黄陂 街宽约30m，道路北侧为和记黄埔地产在建工地。 其中，沿江大道、黄陂街、民生路下均有地下下管线。
监测点布置
2. 监测成果分析
1） 地表监测点
2） 深层土体测斜
从土体深层水平位移监测成果分析，成墙施 工引起的土体侧移规律与预期相同，从成槽开始 至成墙结束，受墙体喷浆挤压，土体深层水平位 移多向远离墙体方向位移，离试验墙段距离越近 ，位移幅度相对越大；其中14 日下午 TX2 位移 最大值达-10.4mm，对应深度为35m；由各监测点 深层水平位移所处深度分析，不同深度变形相对 明显测点为TX2-TX4，位移较大值所处深度在3050m 之间，成墙结束后，深层位移变形转换为趋 近试验墙段的位移恢复中，其中成墙结束24 小时 内，位移恢复最快，其中尤以TX2 位移最明显， 单日最大位移达11.1mm，对应深度为37m；土体恢 复变形过程中，距试验段越近，变形恢复越大。 成墙结束24 小时后，位移速率放缓，变形逐步趋 于稳定。
基坑总面积约46000平方米，基坑总延长约890m， 开挖深度约为17.0m。周边围护体采用灌注桩排桩 围护墙结合外侧TRD工法(等厚度水泥土搅拌连续墙) 止水帷幕，基坑内竖向设置三道混凝土支撑体系。
本工程基坑东侧及西侧均有管线，申长路侧水管距离基坑 围护距离4m，申滨路侧燃气管距离基坑围护距离5m，在 围护施工时都重点注意保护。
