井田开拓第一节基本概念⏹井田开拓:为了采取煤炭,需从地面向井下开掘一系列的井巷。

⏹井筒:从地面向地下开掘的用于行人、通风、运输、提升的通道。

有立、平、斜。

⏹巷道:与地面不直接相通的,用于行人、通风、运输等的通道。

直立巷道:巷道的长轴线与水平面垂直。

包括:立井、暗立井、溜井。

水平巷道:巷道的长轴线与水平面近似平行。

包括:平硐、平巷、大巷、石门、煤门。

倾斜巷道:巷道的长轴线与水平面有一定的夹角的巷道。

包括:斜井、采区上下山。

⏹硐室:空间三个轴线长度相差不大,且与地面不直接相通的地下巷道。

包括:井底水仓、变电所、绞车房、调度室、候车室。

⏹立井:有直接通达地面出口的垂直巷道,竖井。

⏹暗立井:没有直接通达地面出口的垂直巷道。

⏹溜井:担负自上而下溜放煤炭任务的暗井。

⏹平硐:有直接通达地面出口的水平巷道。

⏹平巷:沿煤层走向开掘的水平巷道。

⏹石门:布置在岩层中和岩层走向垂直或斜交的水平巷道。

⏹煤门:布置在煤层中和煤层走向垂直或斜交的水平巷道。

⏹斜井:有直接通达地面出口的倾斜巷道。

⏹暗立井:没有直接通达地面出口的倾斜巷道。

⏹上山:没有直接通达地面的出口,位于开采水平之上,从主要运输大巷沿煤层或岩⏹层由下向上开掘的倾斜巷道。

⏹下山:没有直接通达地面的出口,位于开采水平之下,从主要运输大巷沿煤层或岩层由上向下开掘的倾斜巷道。

⏹溜煤眼:专作溜煤用的小斜巷。

生产系统1)运煤系统2)通风系统3)运料排矸系统4)排水系统5)动力供应(电、压风)6)通讯、监测系统井下生产系统示意图1—主井;2—副井;3—井底车场;4—运输石门;5—运输大巷;6—回风立井;7—回风石门;8—回风大巷;9—采区运输石门;10—采区下部车场底板绕道;11—采区下部车场;12—采区煤仓;13—行人进风巷;14—运输上山;15—轨道上山;16—绞车房;17—采区回风石门;18—采区上部车场;19—采区中部车场;20—区段运输平巷;21—下区段回风平巷;22—联络巷;23—区段回风平巷;24—开切眼;25—采煤工作面。

油田开发的三大矛盾

油田开发的三大矛盾

油田开发的三大矛盾层间矛盾:1、层间矛盾的表现形式①在笼统注水采油过程中,由于各油层渗透率、连通情况不同,使各层在开采上出现差异:高渗透层开采的好,中低渗透层开采的差。

在注水井端,高渗透层吸水能力高,低渗透层吸水能力低,由于水淹区对水流动阻力大幅度减小,水的相渗透率增大,水在高渗透层越跑越快,与低渗透层相比,形成单层突进。

在采油井端,高渗透层出油能力强,中低渗透层常不能很好发挥作用,油井内高渗透层见水后,流动压力上升,干拢中低渗透层,甚至使个别层停产或倒灌。

同时高渗透层水淹后形成高压层,成为水流的有利通道,也降低了注入水的利用效率。

②注水井分层配水,油井笼统开采的条件下,控制了高渗透层注水强度,加强了中低渗透层的注水强度,注水井内层间矛盾有所改善。

但是由于地层系数的差别和注入水在平面上分配不均匀,油井内高渗透层仍然出油多,见水快,中低渗透层不能发挥作用。

③在分层注水、分层采油条件下,在大范围内层间矛盾基本上得到了解决,在局部问题上仍有所表现:如由于注采措施不当(注采强度的确定、井下水咀的选择)使各层段工作不协调;由于工艺原因,层段不能划分过细,在层段内部各层之间的矛盾;由于某些小层地层变化大,油水井层段不能对应,甚至弹性开采等。

2、层间矛盾的表达方法单层突进系数=小层(或层段)的最大采油(或注水)强度/全井平均采油(或注水)强度;这种表示方法可以衡量某时刻间矛盾的调整水平。

或单层突进系数=小层(或层段)的单位厚度的累计采油(或注水)量/全井平均单位厚度累计采油(或注水)量;这种表示方法表示在某一时间各层开采效果的差别。

3、层间矛盾的分析内容①分析单层突进油层的特点(水淹及出水规律),以及对其他油层的开拢程度;②分析不同开采阶段层间矛盾的变化特点;③对比不同注水方式、不同开发层系,层间矛盾的特点;④检查分层注水,分层采油措施对层间矛盾的改善程度。

平面矛盾:1、平面矛盾的表现形式①油层在平面上的非均质性,使油层平面上水淹程度和开采效果相差较大。

采煤概论——井田开拓复习题及解答

采煤概论——井田开拓复习题及解答

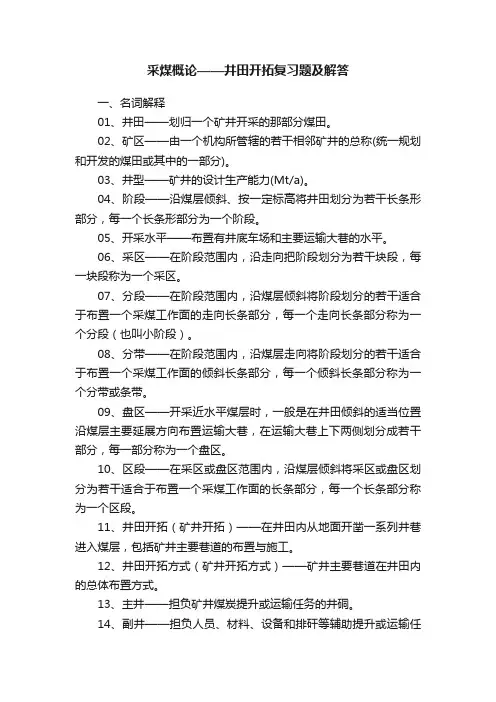

采煤概论——井田开拓复习题及解答一、名词解释01、井田——划归一个矿井开采的那部分煤田。

02、矿区——由一个机构所管辖的若干相邻矿井的总称(统一规划和开发的煤田或其中的一部分)。

03、井型——矿井的设计生产能力(Mt/a)。

04、阶段——沿煤层倾斜、按一定标高将井田划分为若干长条形部分,每一个长条形部分为一个阶段。

05、开采水平——布置有井底车场和主要运输大巷的水平。

06、采区——在阶段范围内,沿走向把阶段划分为若干块段,每一块段称为一个采区。

07、分段——在阶段范围内,沿煤层倾斜将阶段划分的若干适合于布置一个采煤工作面的走向长条部分,每一个走向长条部分称为一个分段(也叫小阶段)。

08、分带——在阶段范围内,沿煤层走向将阶段划分的若干适合于布置一个采煤工作面的倾斜长条部分,每一个倾斜长条部分称为一个分带或条带。

09、盘区——开采近水平煤层时,一般是在井田倾斜的适当位置沿煤层主要延展方向布置运输大巷,在运输大巷上下两侧划分成若干部分,每一部分称为一个盘区。

10、区段——在采区或盘区范围内,沿煤层倾斜将采区或盘区划分为若干适合于布置一个采煤工作面的长条部分,每一个长条部分称为一个区段。

11、井田开拓(矿井开拓)——在井田内从地面开凿一系列井巷进入煤层,包括矿井主要巷道的布置与施工。

12、井田开拓方式(矿井开拓方式)——矿井主要巷道在井田内的总体布置方式。

13、主井——担负矿井煤炭提升或运输任务的井硐。

14、副井——担负人员、材料、设备和排矸等辅助提升或运输任务的井硐。

15、井巷——在煤层或岩层中所开凿的一切空硐。

16、硐室——长度较小、断面相对较大的特殊巷道。

17、开拓巷道——为全矿井、一个水平或两个以上采区服务的巷道。

18、准备巷道——为一个采区或两个以上采煤工作面服务的巷道。

19、回采巷道——为一个采煤工作面服务的巷道。

20、井底车场——连接井筒和主要运输巷道的一组巷道和硐室的总称。

二、填空题1、充分利用自然条件划分井田,既降低了煤柱损失,又减少了开采技术上的困难。

井田开拓

井田开拓

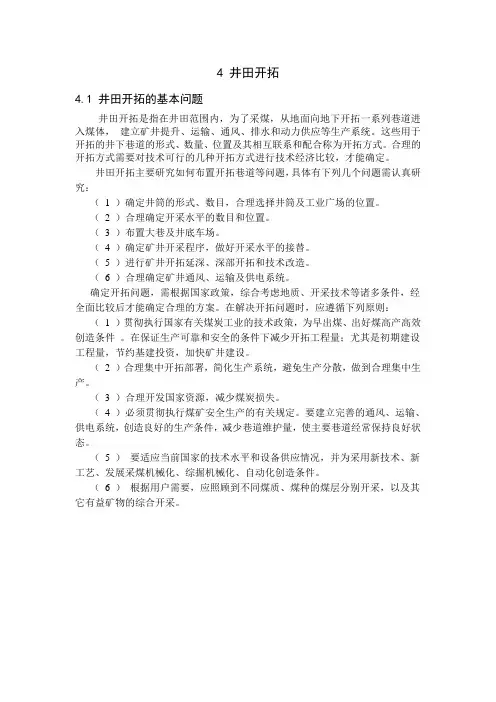

4 井田开拓4.1 井田开拓的基本问题井田开拓是指在井田范围内,为了采煤,从地面向地下开拓一系列巷道进入煤体,建立矿井提升、运输、通风、排水和动力供应等生产系统。

这些用于开拓的井下巷道的形式、数量、位置及其相互联系和配合称为开拓方式。

合理的开拓方式需要对技术可行的几种开拓方式进行技术经济比较,才能确定。

井田开拓主要研究如何布置开拓巷道等问题,具体有下列几个问题需认真研究:(1 )确定井筒的形式、数目,合理选择井筒及工业广场的位置。

(2 )合理确定开采水平的数目和位置。

(3 )布置大巷及井底车场。

(4 )确定矿井开采程序,做好开采水平的接替。

(5 )进行矿井开拓延深、深部开拓和技术改造。

(6 )合理确定矿井通风、运输及供电系统。

确定开拓问题,需根据国家政策,综合考虑地质、开采技术等诸多条件,经全面比较后才能确定合理的方案。

在解决开拓问题时,应遵循下列原则:(1 )贯彻执行国家有关煤炭工业的技术政策,为早出煤、出好煤高产高效创造条件。

在保证生产可靠和安全的条件下减少开拓工程量;尤其是初期建设工程量,节约基建投资,加快矿井建设。

(2 )合理集中开拓部署,简化生产系统,避免生产分散,做到合理集中生产。

(3 )合理开发国家资源,减少煤炭损失。

(4 )必须贯彻执行煤矿安全生产的有关规定。

要建立完善的通风、运输、供电系统,创造良好的生产条件,减少巷道维护量,使主要巷道经常保持良好状态。

(5 )要适应当前国家的技术水平和设备供应情况,并为采用新技术、新工艺、发展采煤机械化、综掘机械化、自动化创造条件。

(6 )根据用户需要,应照顾到不同煤质、煤种的煤层分别开采,以及其它有益矿物的综合开采。

中国矿业大学煤矿讲课培训教材(井田开拓_图文

中国矿业大学煤矿讲课培训教材(井田开拓_图文
(1)斜井 (2)上山与下山 (3)斜巷
1.巷道布置
矿井巷道开掘原则: (1)要尽快构通风路; (2)要尽量平行作业。
2.矿井主要生产系统
(1)运煤系统 (2)通风系统 (3)运料排矸系统
(四)矿井开拓、采区准备和工作面准备
按其作用及服务范围不同,可分为开拓巷道、准备 巷道及回采巷道。
0.3Mt/a。
(三)矿井服务年限
在划定的井田范围内。当矿井生产能力A一定时, 可计算出矿井的设计服务年限T。
式中:K——矿井储量备用系数,矿井设计一般取 1.4,地质条件复杂的矿井和矿区总体设计可取1.5 ,地方矿可取1.3。
三、矿井开采的概念
(一)井田再划分
1.井田划分为阶段和水平
置及所服务的开采范围。
