一起变电站断路器合闸故障分析与处理

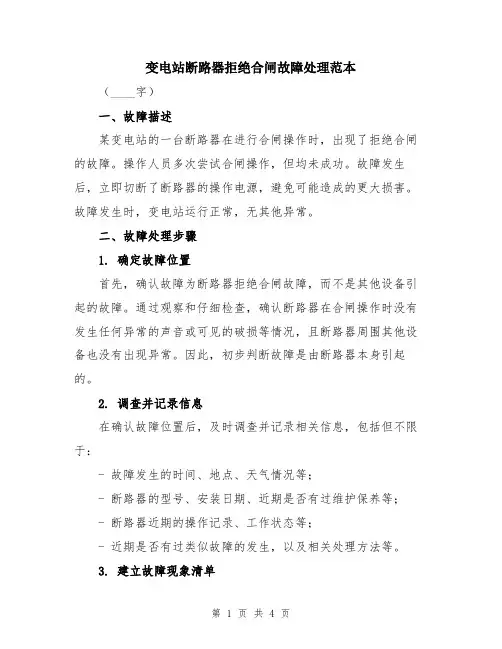

变电站断路器拒绝合闸故障处理范本
变电站断路器拒绝合闸故障处理范本（____字）一、故障描述某变电站的一台断路器在进行合闸操作时，出现了拒绝合闸的故障。
操作人员多次尝试合闸操作，但均未成功。
故障发生后，立即切断了断路器的操作电源，避免可能造成的更大损害。
故障发生时，变电站运行正常，无其他异常。
二、故障处理步骤1. 确定故障位置首先，确认故障为断路器拒绝合闸故障，而不是其他设备引起的故障。
通过观察和仔细检查，确认断路器在合闸操作时没有发生任何异常的声音或可见的破损等情况，且断路器周围其他设备也没有出现异常。
因此，初步判断故障是由断路器本身引起的。
2. 调查并记录信息在确认故障位置后，及时调查并记录相关信息，包括但不限于：- 故障发生的时间、地点、天气情况等；- 断路器的型号、安装日期、近期是否有过维护保养等；- 断路器近期的操作记录、工作状态等；- 近期是否有过类似故障的发生，以及相关处理方法等。
3. 建立故障现象清单根据调查所得的信息，建立故障现象清单。
根据清单，分析与断路器拒绝合闸故障相关的因素，包括电气系统、机械结构、电子元件、操作系统等各个方面。
4. 进行实验检测根据故障现象清单，选择合适的检测方法，并进行实验检测。
在检测过程中，应注意记录所使用的检测设备、仪器等信息，以及检测时的环境因素。
通过实验检测，获取更多的故障信息，为确定故障原因提供依据。
5. 分析故障原因在进行实验检测之后，根据得到的故障信息，分析可能的故障原因。
对于每一种可能的原因，进行充分的推理和验证，以排除其他可能性，并找出主要的故障原因。
在此过程中，可以借助专业人员的建议和经验，进行更精确的分析。
6. 制定故障处理方案根据得到的分析结果，制定故障处理方案。
根据故障的严重程度和紧急程度，确定处理方案的优先级。
在制定方案时，应充分考虑人员安全、设备保护等因素，并与相关部门和专业人员共同讨论。
7. 实施故障处理方案按照制定的故障处理方案，组织实施相应的处理措施。
一起220kV变电站线路开关三相不一致动作跳闸故障处理及分析
一起220kV变电站线路开关三相不一致动作跳闸故障处理及分析摘要：本文通过一起 220kV 变电站线路开关三相不一致动作跳闸事故的处理，详细分析了事故发生后对一、二次设备的检查、试验内容，并根据一、二次设备的检查、试验情况对线路跳闸故障的原因进行分析判断，找出误动作的原因。
本文针对这起220kV 变电站线路开关三相不一致动作跳闸事故的原因提出了相应的防范措施。
关键词：开关；三相不一致保护；分闸线圈；保护动作1 前言220kV线路开关是220kV变电站的重要设备，开关缺相运行会给电力系统的正常运行带来严重的影响，而开关三相不一致保护能在开关三相分合不一致的情况下跳开三相开关，防止开关缺相运行。
由于设备机械原因、重合闸拒动或者相关二次接线存在故障等情况下，三相不一致保护会动作出口。
及时找出开关三相不一致保护动作的真正原因并进行处理，消除相关隐患，保证线路开关的可靠、稳定的运行，对电网的安全、稳定运行非常重要。
本文将通过一起 220kV变电站220kV线路开关三相不一致动作事故的处理过程进行详细地分析，根据可能导致线路开关三相不一致动作的各种原因进行详细排查，最终找出动作的根本原因，并得出相应防止220kV线路开关三相不一致动作的预防措施。
2 事故经过2.1 事故描述220kV 某变电站为典型的户外敞开式常规接线：220kV部分为双母线并列运行；110kV部分为双母线并列运行；10kV部分为单母线分段接线方式。
220kV某线在运行状态。
220kV某线保护：220kV某线保护配置为双套长园深瑞PRS-753A型光纤电流差动保护，操作箱为WBC-11CA。
某线线路总长53.46kM，线路两侧CT变比均为1600/1。
220kV某线因雷击跳闸，220kV对侧站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关重合成功；220kV某站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关合上后跳开，导致开关本体三相不一致保护动作跳开三相开关。
断路器合闸线圈烧坏故障分析与处理
断路器合闸线圈烧坏故障分析与处理摘要：合闸线圈是断路器操动机构中重要的命令执行元件，其可靠性直接关乎断路器能否正常合闸。
现针对一起断路器合闸线圈烧损故障原因进行分析并提出了相应的改进措施，以提高设备运维可靠性。
关键词：断路器；合闸线圈；烧损；1分合闸线圈的工作原理分合闸线圈设计时均考虑其理想状态下短时间通过大电流。
空心的多匝线圈工作于直流220V系统中，当保护装置发出分合闸信号或是进行分合闸操作时，相应的分合闸回路接通，线圈通过励磁电流，产生较大电磁场，吸引吸盘、撞针动作，通过机械配合撞击连片，使弹簧释放能量或机械复位，实现分合闸。
该过程结束后，线圈失电，复位弹簧将连杆推至原位置，直至下一次动作。
2分合闸线圈的故障案例及分析2020年2月21日，500kV某变电站开展线路融冰试验过程中，35kV融冰装置断路器出现无法合闸、合闸线圈烧损冒烟的情况。
断路器型号为LTB72.5D1/B，操动机构型号为BLK222，额定电压为72.5kV，操作方式为三相联动操作。
该断路器2011年10月出厂，2011年12月投运。
烧损的合闸线圈如图1所示。
检修人员到达现场后发现，断路器合闸线圈间隙明显偏小，因此初步怀疑故障原因是合闸线圈间隙变小造成合闸挚子不能有效脱扣，导致合闸线圈长时间带电而烧损。
断路器合闸线圈烧损，不能再次进行合闸操作，无法进一步判断故障原因，因此检修人员对损坏的合闸线圈予以更换。
检修人员更换断路器损坏的合闸线圈后进行数次现场操作后，合闸线圈再次烧损。
其间断路器间断性出现储能电源空开跳闸、储能指针指示异常（储能指针指向储满能位置后反弹至未储能位置）的情况，根据以上情况判断合闸卷簧出现过储能现象。
合闸卷簧出现过储能，会对合闸挚子和合闸卷簧产生一定程度的影响，因而怀疑合闸线圈烧损为合闸卷簧过储能所致。
2.1合闸卷簧过储能判断根据以下迹象可以判断合闸卷簧出现了过储能现象：（1）合闸拐臂搭在合闸挚子滚轴上。

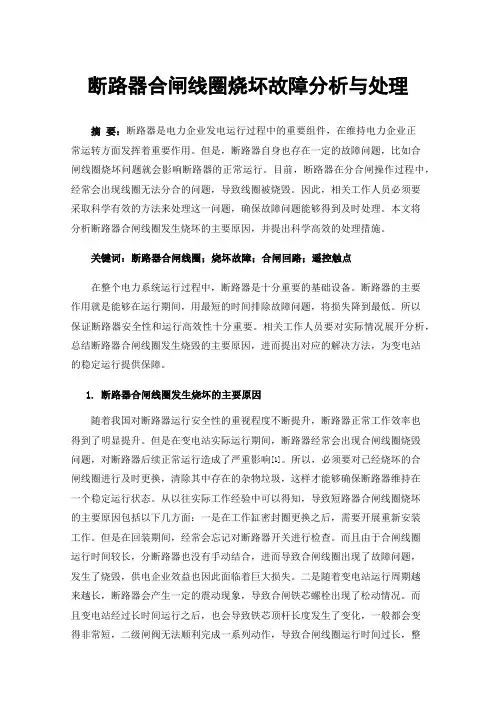

断路器合闸线圈烧坏故障分析与处理
断路器合闸线圈烧坏故障分析与处理摘要：断路器是电力企业发电运行过程中的重要组件，在维持电力企业正常运转方面发挥着重要作用。
但是，断路器自身也存在一定的故障问题，比如合闸线圈烧坏问题就会影响断路器的正常运行。
目前，断路器在分合闸操作过程中，经常会出现线圈无法分合的问题，导致线圈被烧毁。
因此，相关工作人员必须要采取科学有效的方法来处理这一问题，确保故障问题能够得到及时处理。
本文将分析断路器合闸线圈发生烧坏的主要原因，并提出科学高效的处理措施。
关键词：断路器合闸线圈；烧坏故障；合闸回路；遥控触点在整个电力系统运行过程中，断路器是十分重要的基础设备。
断路器的主要作用就是能够在运行期间，用最短的时间排除故障问题，将损失降到最低。
所以保证断路器安全性和运行高效性十分重要。
相关工作人员要对实际情况展开分析，总结断路器合闸线圈发生烧毁的主要原因，进而提出对应的解决方法，为变电站的稳定运行提供保障。
1.断路器合闸线圈发生烧坏的主要原因随着我国对断路器运行安全性的重视程度不断提升，断路器正常工作效率也得到了明显提升。
但是在变电站实际运行期间，断路器经常会出现合闸线圈烧毁问题，对断路器后续正常运行造成了严重影响[1]。
所以，必须要对已经烧坏的合闸线圈进行及时更换，清除其中存在的杂物垃圾，这样才能够确保断路器维持在一个稳定运行状态。
从以往实际工作经验中可以得知，导致短路器合闸线圈烧坏的主要原因包括以下几方面：一是在工作缸密封圈更换之后，需要开展重新安装工作。
但是在回装期间，经常会忘记对断路器开关进行检查。
而且由于合闸线圈运行时间较长，分断路器也没有手动结合，进而导致合闸线圈出现了故障问题，发生了烧毁，供电企业效益也因此面临着巨大损失。
二是随着变电站运行周期越来越长，断路器会产生一定的震动现象，导致合闸铁芯螺栓出现了松动情况。
而且变电站经过长时间运行之后，也会导致铁芯顶杆长度发生了变化，一般都会变得非常短，二级闸阀无法顺利完成一系列动作，导致合闸线圈运行时间过长，整个运行过程也会处于一个带电状态。
一起某220kV变电站SF6断路器低气压闭锁分合闸故障分析
一起某220kV变电站SF6断路器低气压闭锁分合闸故障分析摘要：断路器作为电力系统中重要的一部分，它的分合闸对电力系统的稳定性起着至关重要的作用。
SF6断路器具有较好的灭弧与绝缘性能，目前得到了广泛的应用。
因此，当发生SF6断路器低气压闭锁断路器分合闸时，会扩大停电范围，影响供电可靠性。
本次通过对一起断路器SF6低气压闭锁分合闸故障的浅析，学习断路器低气压闭锁分合闸的原理以及相应故障处理措施，为从事变电运行的人员提供帮助。
关键词：断路器；SF6低气压闭锁分合闸；处理措施1、事件经过2020年05月05日，调度监视发现南方电网某220kV变电站某断路器发SF6低气压闭锁分闸、SF6低气压闭锁合闸、控制回路断线、SF6低气压闭锁重合闸等信号。
运行人员接到调度通知后立即赶往现场检查。
经运行人员检查后发现220kV某Ⅱ回线252、测控装置发“控制回路断线、 SF6低气压闭锁分合闸等信号”，断路器合位灯、分位灯皆处于熄灭状态。
判断220kV某Ⅱ回线252的断路器发生故障。
运行人员穿戴好个人防护用品后进入220kV 露天GIS组合电器252间隔站在上风口检查SF6压力表发现A相压力值为0.68Mpa、B相压力值为0.67Mpa、C相压力值为0.66Mpa，三相均未低于额定值0.65Mpa属于正常压力范围。
表计SF6压力值显示如图1所示（以A相为例）。
运行人员利用SF6气体泄漏检测仪器对GIS气室罐体、气体管路及表计等部位进行全面检漏，亦未发现SF6气体泄露现象，初步判定SF6压力正常未泄漏，疑似二次回路故障导致信号误发。
发生故障时天气晴朗、温度为26℃，检查断路器端子箱无异常情况，排除由于回路受潮引起此次故障。
运行人员初步判断故障可能是控制回路上出现问题所导致的。
经专业保护人员逐一排查后发现252断路器间隔中SF6压力表辅助节点发生粘连，虽然能够正常采集到压力值，但是其辅助节点粘连后导致SF6低气压闭锁回路导通，发SF6低气压闭锁分闸、SF6低气压闭锁合闸、控制回路断线、SF6低气压闭锁重合闸等信号。

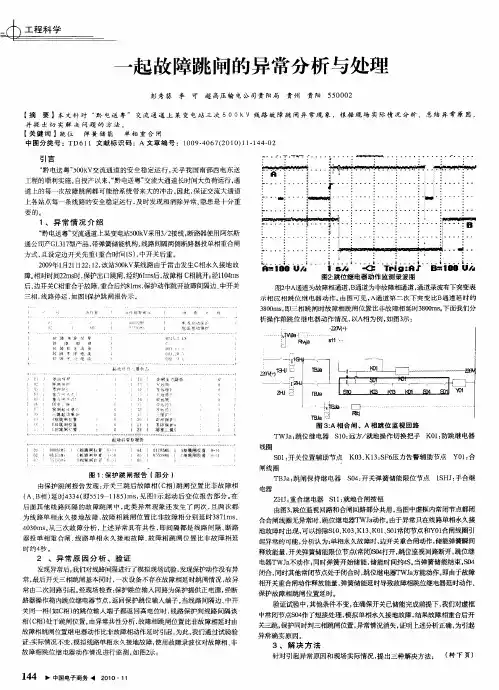

一起故障跳闸的异常分析与处理
起 故 障跳 闸 的异 常 分 析 与处 理
彭秀葵 李 可 超 高 压 输 电公 司 贵 阳局 贵 州 贵 阳 ５ ０ ０ ５０２
【 摘
要 】本文 针 对 “ 电送 粤 ” 交流 通 道 上 某 变电站 三 次 ５ｏｏｋＶ 线路 故障 跳 闸异 常现 象 ，根 据 现 场 实际 情 况分 析 、总结 异 常 原 因， 黔
“ 黔电送粤” 交流通道 Ｅ 某变电站５０ Ｖ ０ｋ 采用３ ２ ／ 接线， 断路器使用阿尔斯
通 公司产Ｇ １型产品 ， Ｉ ７ ３ 带弹簧 储能机 构 。 线路 间隔两侧 断路器投 单相重 合闸
方式， 且设 定边 开关先 重 （ 合 时间 ｌ ， 重 ｓ）中开关 后重 。
霸 瘁－ ｌ ＿ 嚼
…
・
：
－
－ ・
－
…
－
…
：
工程的 顺利实 施。 自投产 以来 ，黔 电送 粤” 流大通道 长时 间大 负荷运行 ， “ 交 通
道 上 的每一 次故 障跳 闸都 可能 给系统 带 来大 的冲 击 。 因此 ， 证交 流大 通道 保
：
｜ ●
；
●
－
’ ｉ… ， … … ’ ‘
图 １保护跳闸报告 《 分 ） ： 部
ＴＢ ａ跳 闸保 持继 电器 Ｊ：
电器
由保 护跳 闸 报告 发现 ： 三跳 后 故 障相 （ 相 ） 闸 位置 比非故 障 相 开关 ｃ 跳
（ Ｂ相 ） 时４ ３ （ ５ １ １８ ） ， 图 １ 起 动 后变 位 报 告 部分 。 Ａ、 延 ３ ４ 即 ５ ９ １５ ｍｓ 见 示 在
并提 出切 实解 决 问题 的 方 法。
【 键词 】跳位 弹簧 储 能 单相 重合 闸 关
变电站变电运行故障分析与处理
变电站变电运行故障分析与处理变电站是电力系统中重要的设施，它承担着电能的变换、输送和分配任务。
在变电站的运行过程中，由于各种原因可能会出现故障，这不仅对电网的正常运行造成影响，还可能对设备和人员造成损失。
及时分析和处理变电站的运行故障显得尤为重要。
本文将从变电站的常见故障类型、原因分析和处理方法等方面进行详细介绍。
一、变电站的常见故障类型1. 装置运行故障：包括变压器、断路器、隔离开关、避雷器、电容器等设备由于材料老化、绝缘破损、机械失效等原因导致的故障。
2. 线路故障：主要包括导线、绝缘子、电缆等输电线路由于外力破坏、雷击、污秽等原因造成的故障。
3. 控制保护故障：包括一次设备保护、二次设备保护、远动保护、自动装置等控制系统由于误动作、失灵等原因造成的故障。
4. 人为因素故障：包括操作失误、维护不当、设备误接等人为因素造成的故障。
这些故障类型是变电站在运行过程中常见的，变电站管理人员需要对这些故障类型有清晰的认识，以便能够及时有效地进行处理。
二、变电站故障原因分析1. 设备老化：变电站设备经过长时间的使用，材料老化、机械磨损等问题会逐渐显现，从而导致设备故障。
2. 环境因素：变电站设施处于室外，受到各种自然环境因素的影响，如风、雨、雷击、污秽等因素会导致设备出现故障。
3. 操作维护不当：变电站设备需要定期进行检修和维护，如果操作维护人员不按照规定操作，就会导致设备故障。
4. 设备质量问题：一些设备本身存在设计或制造缺陷，会在使用过程中逐渐显现故障。
5. 人为因素：操作人员的误动作、误操作等人为因素也是导致变电站故障的重要原因。
三、变电站故障处理方法1. 及时排除故障：一旦发现变电站设备出现故障，应立即排除故障点，并进行设备的隔离操作，避免造成更大的损失。
2. 进行设备检修：针对故障设备进行详细的检修，找出故障原因，修复故障设备，保证设备的正常运行。
3. 故障分析与处理记录：对发生的故障进行详细的分析和记录，为日后的类似故障处理提供经验，并对故障原因进行深入的研究，提出改进措施。
变电站同期合闸功能及常见故障分析
Power Electronics •电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 229【关键词】变电站 同期合闸 故障1 变电站同期合闸的主要功能近年来，我国的电力系统日趋完善，网架结构也变得越来越紧凑，由此使得系统并网中断路器同期合闸操作随之增多。
在变电站中，断路器分合闸是计算机系统比较常见的操作，同期合闸的主要方式如图1所示。
1.1 检无压合闸对于变电站中的断路器而言，它的无压状态有以下几种情况：母线侧无压、线路侧无压、均无压。
当母线侧或是线路侧无压时，线路与母线之间可完成相互充电，在无TV 断线闭锁信号的前提下，同期合闸满足条件，此时断路器便可进行合闸；在母线与线路上均无电压，并且无TV 断线闭锁信号时，同期合闸可自动满足相关的合闸条件，在此基础上，断路器可进行合闸。
1.2 环网合闸这种合闸方式常被用于同个系统中的断路器同期合闸，它具有如下特点：处于断路器两端的系统频率完全相同。
在同时满足相关的条件时，断路器的合闸出口会在触点的作用下完成闭合。
1.3 准同期合闸这种合闸方式在不同系统间的断路器同期合闸中应用较为广泛，它的特点是处于断路器两端的系统频率不同，为实现同期合闸的目标，需要在合闸操作前，对同期进行捕捉。
这种合闸方式的判断依据是装置按照合闸导前时间对同期合闸导前角进行计算，若是计算结果与测量的相角差相等，则为最大允许合闸角度。
1.4 强制合闸这是变电站断路器同期合闸中，唯一没有任何条件限制的合闸方式。
在强制合闸的前变电站同期合闸功能及常见故障分析文/李辉 王鹏提下，同期合闸功能会自动退出运行，该方式在紧急解锁中的应用较多。
2 变电站同期合闸的常见故障及处理方法为便于本文研究，下面以实例为依托，对变电站同期合闸的故障问题进行分析，并提出相应的处理方法。
2.1 故障概况当完成某变电站开关间隔后，现场操作人员申请线路投运，得到中央调度控制室的许可，并发出检同期合闸指令，合上该变电站的开关。
一起220kV断路器合闸线圈烧毁的原因分析及对策
。 Ｉ 寸———ｒ——— ● — ０一…’ ● Ｌ ｜
．
图 ３操 作机构 台闸控制 回路图
＿
２ 原因分析 ： 、 ①查阅刚完成不久的此断路器动 作电压测试试验 ， 合 闸最低动作 Ｂ相 电压为 １５ ， ０ ７ 小于 ８ ％ ０ 额定操作 电压值， 动作试 验合格。 除了线 圈挚子 固 排 有动作 电压偏高 ， 施加 在线圈上 的系统电压不足 于使合 闸挚 子脱扣 ， 断路 器 辅 助 开关 未转 换 线 圈长 期 带 电烧 毁 可 能 ； ②万用 表量取合 闸回路 ６ ２端 子 电压 为 一 １Ｖ 电压合 格 ， 除系统 ０ １５， 排 电压偏低，满足不 了最 低动作 电压发 出合 闸指令后 拒动造成线 圈烧毁 可
类似障碍发生。 该 断 路 器 型 号 为 Ｈ Ｌ ４ ，配 分 相 式 Ｂ Ｇ Ｏ ２ Ｐ２５ Ｌ Ｉ Ｏ Ａ型 弹 簧操 作 机 构 ，９ ９ １９
黯
啪
。
Ｙ３
一
Байду номын сангаас
６０ １
： ：
： ：
ｌ ＝ ９
—
ｒ
／ Ｆ －
ｊ
＿ —厂 ＿ ，
点
， 一
Ｂ Ｎ
不足 衔 铁 吸 力 不 够 不 能 撞 开 项 拒 绝脱 扣 而 无 法 合 闸 可 能 ；
分析 。 机构初始为断路器分闸， 没有气压， 合闸弹簧未储能， 手动状态 。 当满足 断路器分闸位置 ， 储能完毕 ， 气体压力 正常， 选择 开关 打向远控 时， 对应 Ｂ １Ｂ １Ｋ 、４触点 闭合 ， Ｇ 、Ｗ 、９ ｓ 机构合 闸回路为接通状态 。 正常操 作时， 当 发 出合 闸 脉 冲 后 ， 闸 出 口继 电 器 Ｈ Ｊ 合 Ｂ ｂ动 作 ， 常 开 触 点 闭 合 ， 闸 回 路 其 合 接通 ， 电磁 铁 Ｙ ３励 磁 带 电 ， 于 Ｈ Ｊ Ｉ 线 圈 流 过 合 闸 电流 使 Ｈ Ｊ 自保 由 Ｂ ｂ（） Ｂｂ 持， 直至断路器合 闸使辅助触 点 Ｂ １断开 ，Ｂ ｂ即返 回。断路器后 台操 作 Ｇ ＨＪ 频繁 ， 隔时间短 ， 考 虑间隔 时间而连 续传动试 验 ， 间 无 中途 间 隔 时 间 只 有 ４ Ｏ秒左 右 ，查 阅厂 家 断路 器 产 品手 册 ，规 定 ：标准 操 作循 环 是 ０ ０ —． ３ — Ｏ ３ ｉ— Ｏ 断路 器 和 继 电器 系 统 进 行 大 于 ３次 合 闸操 作 试 验 时 ， 闸 ｓＣ一ｍｎＣ ， 合 操 作 之 间 的 时 间不 应 小于 １ 钟 。 因每 一 次 电 动 操 作 均 会 使 线 圈 发 热 ， 分 发 热 后 需 要 时 间散 热 ， 证 其 有 良好 通 流 能力 ， 于 频 繁 操 作 ， 圈通 流 后 热 保 由 线 量不 能及 时散 发， 产生 累积效应 ， 温度逐渐 上升， 而线圈铜导线 的电阻随温 度升 高而增大，通流能力 随之减 小，依据麦克斯威尔吸力 推导公式 ： Ｆ吸 ＝ ． ７ １） Ｓ５— １— （ 斤 ） 式 中 ，ｗ — 安 匝 值 （ ） ｓ — 工 作 气 隙 的 １５ （ｗ ２ ２ ０ ８ 公 ， １— 安 ，— 有效 截面积 （ 米 ２ ， 厘 ） ５——工 作气隙总 长度 （ 厘米 ） 知： 圈对 衔铁 吸 可 线 力 Ｆ吸与流过线圈 电流 Ｉ的平方值成 正比， Ｆ吸随 Ｉ的平方数减小而递 即 减， 在操 作 成 功 若 干 次 Ｎ后 ， Ｎ Ｉ Ｎ １ ３ 次 的 重 合 闸试 验 中 ， 闸 线 圈 在 ＋ （＋ ＞） 合 满 足 不 了低 电压 动 作 要 求 值 使 衔 铁 冲 击 力 量不 足 ， 法 将 脱 扣 装 置 脱 扣 带 无 动合 闸拐臂动作 ， 衔铁黏在合 闸挚子上 ， 闸不 成功， 合 断路器辅助开关依然 在分位没有转换 ， 串联在合 闸控制 回路 中的辅助触点 Ｂ １的分 闸位置常 闭 Ｇ 触点 Ｏ Ｏ 卜 ２保 持 在 闭合 位 置 ， 制 回 路 一直 对 合 闸 线 圈 Ｙ 控 ３通 电， 圈 绝 缘 线 漆软化 ， 引发 匝 间短 路 电流 开 始 增 大 ， 速 线 圈 发 热 ， 时 控 制 电源 空 气 开 加 此 关 并 未 断 开 ， 合 闸 失 败 ， 圈 彻 底 烧 毁 ， 圈 内 的铁 芯 因发 热 膨 胀 卡 死 ， 重 线 线
一起智能变电站合智一体装置故障分析与处理
Ａｂｓｔｒａｃｔ:Ｉｎ ｔｈｉｓ ｐａｐｅｒꎬａｎ ａｂｎｏｒｍａｌ ａｌａｒｍ ｅｖｅｎｔ ｏｆ ｉｎｔｅｌｌｉｇｅｎｔ ｉｎｔｅｇｒａｔｅｄ ｄｅｖｉｃｅ ｉｎ ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ ｐｒｏｃｅｓｓ ｏｆ ｉｎｔｅｌ￣
ｌｉｇｅｎｔ ｓｔａｔｉｏｎ ｉｓ ａｎａｌｙｚｅｄ ｉｎ ｄｅｔａｉｌ. Ｆｉｒｓｔｌｙꎬｔｈｅ ｓｉｔｅ ｓｉｔｕａｔｉｏｎ ａｎｄ ｈａｎｄｌｉｎｇ ｐｒｏｃｅｓｓ ｏｆ ｔｈｉｓ ｅｖｅｎｔ ａｒｅ ｂｒｉｅｆｌｙ ｓｕｍｍａ￣
因此本文针对一起实际运检生产过程中发生的
象与处理的经过ꎬ并对原因进行分析ꎬ同时为今后相
关智能站智能设备运行提出相应建议ꎮ
(１)１１０ｋＶ 母线保护装置告警ꎬ报文显示 ＣＰＵ１
(２ ) 甲线保护 测 控 装 置 告 警ꎬ ＳＶ 采 样 数 据 异
常、ＳＶ 采样链路中断、ＧＯＯＳＥ 链路中断 Ａ 网ꎮ
则汇报调度ꎬ根据调度指令进行“ 装置异常隔离” ꎬ
将线路由运行改为冷备用( 包括退出 １１０ｋＶ 母差保
护对应线路 ＳＶ 接收软压板) ꎬ联系检修处理ꎮ
５ 结论
本文针对一起实际变电生产过程中发生的智能
站合智一体装置异常告警进行分析ꎬ分析了异常产
生的原因并进行总结ꎬ为今后相关运检工作及智能
站智能设备的稳定运行提出处理建议和参考措施ꎮ
７４
« 电气开关» (２０２２. Ｎｏ. ４)
文章编号:１００４ － ２８９Ｘ(２０２２)０４ － ００７４ － ０３
一起智能变电站合智一体装置故障分析与处理
黄杰
( 国网浙江省电力有限公司嘉兴供电公司ꎬ浙江 嘉兴 ３１４０００)
摘 要:本文详细分析了一起智能站运检生产过程中发生的合智一体装置异常告警事件ꎮ 首先简要概述了
断路器合闸线圈烧坏的故障分析以及改进措施
断路器合闸线圈烧坏的故障分析以及改进措施摘要：近年来，变电站新投入的1OkV高压断路器基本以弹簧操作机构为主，其设计和质量水平都高于早期的电磁式机构，但在日常的操作、检修、试险中，还是频繁地出现烧毁合闸线圈的故障，迫使开关停电检修，严重影响着设备的安全运行，给用电客户和社会带来不良影响。
为此，笔者对本公司的三座变电站烧坏合闸线圈的原因进行一些探讨，并提出技术改进措施，避免合闸线圈再次发生烧毁，降低了设备的故障率。
关键词：线圈；烧坏；故障分析；措施]Pick to: in recent years, the substation of new investment OkV 1 high voltage circuit breaker basic to spring operation mechanism is given priority to, its design and quality level is higher than the early assolenoid style institution, but in daily operation and maintenance, try risks, or frequent burned off the coil fault, forced switch power overhaul, the serious influence the safety equipment operation, to electricity customers and social any adverse effects. Therefore, the author of this company, three substation burn out the cause of the coil feeder is discussed, and some technical measures to improve, avoid close brake coil happen again burned down, and reduce the equipment failure.Keywords: coil; Burn out; Failure analysis; measures1 问题的提出目前35kV变电站的10kV断路器大部分采用弹簧操作机构，在变电运行中的断路器常见故障中，合闸线圈烧毁的故障超过了70%。
断路器拒绝合闸故障的分析、判断与处理
断路器拒绝合闸故障的分析、判断与处理断路器是电力系统中保护电路安全稳定运行的重要设备。
当电路出现故障时，断路器需要迅速切断故障电路，以防止对电路和设备产生不可逆的破坏。
然而，在某些情况下，断路器可能会出现拒绝合闸的故障，这会导致电路无法正常恢复供电，引起用户的不安和损失。
本文将分析、判断和处理断路器拒绝合闸故障的原因和方法。
一、故障原因1. 电路过载：当电路负载过大，电流超过了断路器的额定电流，断路器便会自动跳闸，切断电路。
2. 短路故障：当电路发生短路故障时，断路器也会跳闸，以保护电路安全。
3. 断路器机构故障：断路器机构故障可能导致断路器无法进行正常的合闸和跳闸操作。
4. 断路器接线故障：断路器接线松动或接触不良，可能导致电路无法正常通电，也会导致拒绝合闸故障。
5. 电压波动过大：当电网电压波动过大时，断路器可能会出现拒绝合闸的故障，因为断路器需要稳定的电压才能正常运行。
二、故障判断通过以下检查和测试，可以初步判断出断路器拒绝合闸故障的原因：1. 检查电路是否过载或出现短路故障，如发现故障应及时消除。
2. 检查断路器机构是否正常工作，如发现机构损坏或缺陷，应及时更换或修理。
3. 测试断路器控制回路和接线，确保接触良好，不松动，不接触不良。
4. 测试电网电压，查看电压是否稳定，符合断路器操作要求。
三、故障处理1. 处理过载和短路故障：如果断路器被过载或者短路故障所触发导致不能合闸，可以先消除这些故障，然后进行合闸操作。
2. 处理机构故障：如果检测出断路器的机构有缺陷，应及时更换或维修机构。
3. 接线、接触不良处理：如果发现接线、接触不良，应及时清洗、修复，确保良好的接触。
4. 电网电压稳定：如果电压波动过大导致断路器无法正常合闸，可采取升压稳压等措施，保证电压稳定，达到断路器正常操作条件。
总之，断路器是电力系统中非常重要的设备，出现拒绝合闸故障时，应及时排除故障原因，确保电力系统安全、稳定、正常运行。
一起220kV断路器B相合后即分故障分析与处理
一起220kV断路器B相合后即分故障分析与处理摘要：220kV某变电站220kV母线由分列运行转并列运行方式变更过程中，220kV母联212断路器同期合环后跳闸。
经检查后发现220kV母联212断路器B相在合闸后出现“合后即分”现象，导致220kV母联212断路器三相不一致保护动作后分闸。
关键词：变电站；断路器；弹簧操作机构；合后即分1前言在电网中，高压断路器有着重要作用，在电网故障时可以配合继电保护及自动装置自动分、合闸，快速切除故障，在正常运行方式下配合开、断负荷电流。
目前220kV较为常用的是弹簧操作机构，但随生产质量、安装工艺、运行年限等因素影响，弹簧操作机构的断路器存在一定故障，如合后即分就是一种常见的故障，断路器在未接收到正常分闸指令后，即分闸，不能保持在正常合闸状态。
2断路器弹簧机构原理分析220kV某变电站212断路器采用的CT20机构结示意图。
从图中可以看出，合闸保持分闸脱扣系统主要由输出拐臂（2）、轴销（3）、合闸保持掣子（4）、合闸保持掣子复位弹簧（17）、滚子（5）、分闸触发器即分闸掣子（以下称：分闸掣子）（7）、分闸掣子复位弹簧（16）和分闸线圈（8）组成。
该系统由两级锁扣组成：第1级由合闸保持掣子（4）与输出拐臂（2）在轴销（3）处锁扣，第2级由分闸掣子（7）与合闸保持掣子（4）在滚子（5）处锁扣，图示情况为合闸位置且合闸弹簧已储能。
3断路器弹簧机构检查情况现场检查220kV某变电站212断路器B相弹簧操作机构外观，未发现明显异常痕迹。
之后，拆开B相合闸保持分闸脱扣系统（包括：分闸掣子、分闸掣子复位弹簧、合闸保持掣子、合闸保持掣子复位弹簧）进行检查，发现B相分闸掣子复位弹簧与厂家带的新弹簧不一样，具体为：B相复位弹簧为17匝，新弹簧14匝，再查发现，同一间隔的A、C相分闸掣子复位弹簧也为14匝。
用手轻压比较B相复位弹簧与A、C相及新复位弹簧，发现B相复位弹簧弹力相对偏软。
变电站断路器拒绝合闸故障处理范文
变电站断路器拒绝合闸故障处理范文变电站断路器是电力系统中的重要设备，其作用是在电力系统发生故障或需要维护时切断电流，保护电力设备和人身安全。
然而，有时候断路器会出现拒绝合闸的故障，导致电力系统无法正常运行。
本文将详细介绍变电站断路器拒绝合闸故障的处理方法。
一、故障现象描述变电站断路器拒绝合闸故障是指断路器在合闸操作时无法完成闭合，无法重新供电。
具体表现为断路器合闸时触头间距无法接触，无法形成闭合回路。
这种故障会导致电力系统停电，严重影响生产和生活。
二、可能的原因分析1. 接触不良：断路器的触头可能由于长期使用而磨损或腐蚀，导致合闸时无法接触。
另外，触头的松动也会导致接触不良。
2. 电气故障：断路器的线圈或控制回路可能存在故障，导致合闸操作无法完成。
3. 机械故障：断路器的机械部件可能损坏或松动，导致断路器无法正常合闸。
4. 外部原因：灰尘、潮气等外部环境因素可能影响断路器的正常运行，导致合闸操作失败。
三、故障处理方法1. 检查触头接触情况：首先，断开断路器的电源，然后仔细检查触头的接触情况。
如果触头有磨损或腐蚀的情况，需要进行清洁或更换。
另外，还要检查触头是否松动，必要时进行紧固。
2. 检查电气回路：检查断路器的线圈和控制回路是否存在故障。
可以使用万用表等工具进行测量和测试，查看电气部件是否正常工作。
如果发现故障，应及时修复或更换。
3. 检查机械部件：检查断路器的机械部件是否损坏或松动。
特别要注意断路器的机构和传动部件是否正常运转。
如果发现机械故障，应及时进行维修或更换。
4. 清洁断路器：如果外部环境因素导致断路器无法合闸，可以使用清洁剂将断路器的表面和内部进行清洁。
清洁过程中要注意不要对断路器的电气部件造成损坏。
5. 增加保护措施：为了防止断路器拒绝合闸的故障再次发生，可以考虑增加保护措施。
例如，在断路器的控制回路中增加过流保护或过载保护装置，及时发现并解决故障。
四、故障处理注意事项1. 安全第一：在处理断路器拒绝合闸故障时，一定要确保安全。
断路器常见故障分析与处理方案
断路器常见故障分析与处理方案摘要：断路器是电力系统发电厂及变电站的重要设备,本文主要对其常见故障进行分析，并提出处理方案，以供参考。
关键词：断路器故障分析处理0 引言河南油田电网由110kv、 35kv输电线路、变电站、开关站及配电线路、变配电设施构成。
断路器作为高压开关设备，在油田电网各变电站应用广泛,其可以关合并承载、开断正常运行下的电流，同时在规定的时间内，安全切断故障短路电流、过电流故障，以有效保护变配电设备。
但在变电站运行过程中，断路器故障较多，影响了油田电网供电可靠性。
因此对断路器主要故障原因进行分析具有重要意义。
本文在分析断路器常见故障的基础上，提出了一些方案对策，以供探讨，进而有利于促进油田电网的稳定、安全、长远发展。
目前，油田电网使用的断路器主要有六氟化硫气体断路器（SF6）和真空断路器。
1断路器常见故障及分析断路器常见故障有：断路器拒绝合闸、断路器拒绝跳闸、断路器偷跳或误跳、断路器灭弧介质异常。
引起断路器故障的主要原因有电气回路故障和机械部分故障。
1.1拒绝合闸拒绝合闸往往是在合闸或重合闸时发生的故障，其原因为电气回路故障或机械部分故障。
断路器拒绝合闸的原因：1）合闸电源消失，如合闸电源、控制电源的空气开关未合上或接触不良。
2）就地控制柜内合闸电源小空开未合上。
3）断路器合闸闭锁动作，信号未复归。
4）断路器操作控制柜内“远方－就地”选择开关在就地位置。
5）控制回路断线。
6）同期回路断线。
7）合闸线圈及合闸回路继电器烧坏。
8）操作继电器故障。
9）控制把手失灵。
10）控制开关接点接触不良。
11）断路器辅助接点接触不良。
12）操作机构卡涩故障。
13）直流电压过低。
14）直流接触器接点接触不良。
15）直流两点接地。
1.2拒绝跳闸断路器拒绝跳闸的原因：1）跳闸电源消失，如跳闸空开、控制空开未合上或接触不良。
2）就地控制柜内跳闸电源小开关未合上。
3）断路器跳闸闭锁动作，信号未复归。
4）断路器操作控制柜内“远方－就地”选择开关在就地位置。
变电站断路器分合闸故障的分析与处理
变电站断路器分合闸故障的分析与处理摘要：断路器是变电站的重要一次设备，是电网运行设备中正常切换和故障状态下的关键开断设备。
断路器本身的运维是一项专业性很强的工作，运行中的断路器若要维修会对设备本身和电网的运行造成影响。
因此，对断路器的故障进行及时的分析和判断，无论对设备还是电网的运行都十分重要。
断路器的常见故障有拒分闸（拒分）、拒合闸（拒合）、误分闸（误分）和误合闸（误合），不同的故障其分析和处理的方法均有所不同。
因此在本文之中，主要是针对了变电站断路器分合闸故障的分析与处理进行了全面的分析研究，同时也是在这个基础之上提出了下文之中的一些内容，希望能够给予在相同行业之中进行工作的人员提供出一定价值的参考。
关键词：变电站；断路器；分合闸；故障；处理；分析1导言断路器作为电力系统中的重要组成部分之一，对供配电系统的安全性有极其重要影响，其运行状态的好坏直接影响着整个电力系统的稳定性和可靠性，因此保持断路器良好的运行状态，能够避免或减小电网事故造成的直接损失。
对故障现象进行了简单的描述，并对事故原因进行了深入分析探讨，得出断路器故障是由于直流电源监视切换继电器故障引起的，并成功排除故障，保证供电的可靠性。
2断路器拒合故障的分析处理一般情况下，拒合发生在合闸操作和重合闸过程中，不及时解决将影响送电和电网故障的自我恢复。
尤其是发生在备自投动作后，将进一步导致事故扩大。
因此，拒合故障的分析和处理是最重要的。
（1）出现拒合故障时，先要对上一次拒合情况进行检查，查看是否有操作不当，或者是相关二次设备故障，有条件时可重新合闸一次。
（2）若不能合闸，则应对断路器的电气回路进行检查，通常电气回路出现问题的可能性较大。
首先应检查合闸控制电源，然后检查合闸控制回路的熔丝，有合闸接触器的还应对合闸接触器进行检查，否则有可能导致合闸线圈烧毁。
最后要确认合闸铁心是否正常，是否可靠触及合闸机构。
（3）若电气回路正常，可以初步判断为机械故障，应立即停用断路器，适时进行检修。
断路器拒绝合闸故障的分析、判断与处理
断路器拒绝合闸故障的分析、判断与处理背景介绍断路器是电力系统中常见的一种电器设备，主要作用是在电路中发生故障时切断电路，以保障电器设备和人身安全。
然而，在正常使用的过程中，断路器可能发生各种故障，如断路器拒绝合闸故障。
那么，断路器拒绝合闸故障是什么原因造成的，如何判断和处理呢？原因分析在断路器拒绝合闸故障中，常见的原因有以下几种：1.过载断路器在承受电路负载时，会表现出合闸拒绝的现象。
这是因为断路器过载而导致的，即负载电流超出了断路器额定电流，断路器无法处理如此大的负载电流，因此拒绝合闸。
2.故障电流在电路故障的情况下，断路器也可能发生拒绝合闸的故障。
故障电流过大，会导致断路器感知到电路过载，断路器会自动切断电源，避免电路烧毁，不再进行合闸操作。
3.电池老化在断路器中，电池承担着蓄电和电源供应的作用，电池老化后无法提供足够的电力，因此断路器在合闸时无法正常运转。
判断方法在日常维护中，如何判断断路器拒绝合闸的具体原因，以下为简单介绍：1. 计算负载电流首先，需要计算出电路中的负载电流，确认是否超过断路器的额定电流。
如果负载电流过大，需要减少电器设备使用房间或者增大断路器额定电流。
2.检测电路故障如果计算负载电流正常，而断路器仍拒绝合闸，则需要检测电路中是否存在故障。
通过检测电路中的各个部分是否正常，如电线连接是否松动、短路等原因，排除电路故障的情况。
3.更换电池如果确定负载电流和电路中不存在故障，需要考虑更换断路器中的电池。
当电池老化后无法提供足够的电力时，断路器无法正常运行，出现拒绝合闸的情况。
处理方法处理断路器拒绝合闸的故障，以下是具体步骤：1.调整负载如果负载电流过大，需要调整负载电流。
可通过减少电器设备使用或者增大断路器额定电流的方式。
2.检测电路故障如果判断为电路故障，需要检测并排除电路故障，如检查电线连接是否松动、短路等原因。
3.更换电池如果电池老化导致断路器无法运转正常，需要更换电池以恢复断路器的正常使用。
一起110kV用户变开关无法合闸故障原因分析与处理
一起110kV用户变开关无法合闸故障原因分析与处理作者：赵美荣来源：《建筑建材装饰》2014年第03期摘要：本文对一起110kV用户变电站开关跳闸后无法合闸故障进行了认真分析，针对具体原因制定了改造开关控制回路、更换继电器的具体措施，现场实施效果良好。
关键词：跳闸；无法合闸；开关控制回路；继电器引言随着洪泽县地方经济的迅猛发展，县工业园区的厂家逐渐增多，已达到100多户。
如洪泽县重点企业久鑫钢厂110kV久鑫用户变电所二次设备一部分是使用微机保护装置的。
用户变电所变压器开关动作异常造成的停电不仅增加了用户的经济损失，还增大了洪泽供电公司日常维修工作量，因而用户变电所开关动作异常已成为急需解决的问题。
1 事故经过2008年3月5日晚8时，洪泽县110kV久鑫变高压侧正常检修，全所失电。
检修工作结束需要合上进线开关时，1#主变701开关遥控合闸失败，现场就地也无法合闸。
检修人员到达故障现场，发现701开关保护测控装置显示开关控制回路断线，无交流储能电源，经短接接点开关合闸成功，恢复送电。
2 原因分析2.1 开关控制回路110kV久鑫变控制回路中扩展的中间继电器ZJ是交流型的，当失去交流电时，中间继电器常开接点ZJ无法闭合，造成控制回路断线，开关无法利用控制回路进行合闸。
图1 110kV久鑫变701开关原理接线图从图1可以看出，701开关在正常的合闸储能过程中，合闸后储能能量释放，其储能常闭接点CK1闭合，交流电通过常闭接点CK1加在交流接触器JLC线圈两端，JLC线圈通电，常开接点JLC2、JLC3闭合，储能电机工作，开始储能，储完能后储能辅助常闭接点CK1打开，常开接点CK2闭合，启动中间继电器ZJ，中间继电器ZJ常开接点ZJ1、ZJ2闭合，为下次开关合闸做好了准备。
然而开关在合闸储能中是需要3对储能辅助接点的，但由于开关机构的本身限制，实际上储能的辅助接点只有2对。
设计人员利用储能行程开关的1对常开接点进行了扩展，满足了二次回路需要（1对常开接点保证开关未储能时不允许开关合闸，1对常闭接点用于启动交流接触器以便进行电机储能，另一对常闭接点发弹簧未储能信号）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一起变电站断路器合闸故障分析与处理
本文主要对某35KV变电站断路器在运行过程中合闸故障问题进行了分析，并结合实际情况对故障进行了判断，提出了合理的解决方式。
希望能给变电运维人员提供有价值的参考。
标签：断路器; 变电站;合闸故障
在变电站的运行过程中断路器是一种非常重要的电气设备，其主要的作用就是实现对电网的正常切换，并在电路出现故障的时候实现关闭电气设备。
断路器的运维管理本身就是一项专业性的工作，如果变电站在运行的过程中出现了断路器故障，必然会对电网的正常运行造成一定的影响。
因此，有必要及时针对断路器的故障进行分析并判断出故障状态，对维持电网的正常运行非常重要的。
1 引言
我单位针对内部某35KV变电站进行了自动化改造，但是在进行线路的保护传动试验时候发现，在进行断路器合闸的时候，虽然可以实现合闸，但是在合闸后系统中的空气断路器以及操作电源空气断路器出现了跳闸的现象。
2.故障分析
在该变电站的断路器整体的操作机构中总共有两个行程开关，主要的作用是为操作机构提供常开触点以及常关触点。
因为电路安装中不能将交流电与直流电进行混用，因此，需要在其中一个行程开关提供常闭触点1和2流给弹簧储能电路使用，另外的行程开关则将其常开触点7和8以及其常闭出现5和6分别作为合闸以及信号电路的开关触点。
在弹簧还没有完成储能的时候，行程开关CK中的常闭触点1和2是处在接通状态，而当空气断路器ZK1合上的时候，继电器KM就处在了带电状态，此时KM中的常开出现时处在闭合状态下的，当电机在运转的过程中弹簧2#打开，KM就处在了失电状态，其出触点则处在断开的状态，当电动机的电源切断的时候，则电机停止运转。
弹簧储能的过程中，CK中的常闭触点5和6就会将信号电路接通，并向系统发出弹簧未储能的信号。
弹簧完成储能后，CK的常开触点7和8则处于闭合的状态，此时就为合闸做好了准备，当系统发出合闸正脉冲后，合闸线圈HQ中则处于通电状态，弹簧的操作机构就能完成合闸的动作，弹簧也会将储能进行释放，完成闭合。
在合闸操作完成后，CK中的触点7和8处在断开状态，5和6触点则处在闭合状态，但是触点7和8 以及5和6 是处在同一个行程开关上的，由于触点之间的绝缘间隙非常小，而且触点切换过程比较缓慢，甚至出现了粘滞的现象。
因此，在合闸的过程中，CK中的两对常开以及常闭触点7、8以及5、6会
产生一个负电短路电弧，从而引起了作为保护装置的直流电源以及操作电源的断路器出现了同时跳闸的现象。
当运维人员将解除信号电路公共端801后，重新尝试进行合闸，电路中则表现正常，充分证明了上述的分析是正确的。
3. 断路器合闸故障处理
3.1常见合闸故障处理
通常情况下，在合闸的操作以及重合闸的过程中非常容易出现合闸事故，如果不能进行及时的解决，那么对电路供电以及电网的自我恢复故障能力会产生较大的影响。
而如果合闸故障发生的时候是备自投动作完成之后，那么其影响还将进一步扩大。
因此，必须要进行合闸故障的分析和处理。
（1）如果电路出现了拒合故障，首先要针对上一次出现这种故障的情况进行检查，上次的操作是否正常，并进行二次故障的排查，在条件允许的情况下可以再进行一次重合闸
（2）针对拒合事故，首先应该对断路器中的相关的电气回路进行检查，通常情况下各类事故都是因为电气回路故障导致的。
首先要针对合闸电源进行详细的检查，其次对合闸控制回路中的熔丝进行检查，如果电路中有合闸控制器也需要进行详细的检查，不然会造成合闸线圈烧坏的现象。
最后还要对合闸铁芯进行检查，看其是否正常，能否触及到合闸机构。
（3）如果回路正常，那么故障通常情况下为机械故障引起，因此，要立即停止使用断路器，并及时维修。
通常情况下电气回路国产机械问题有机械卡涩、分闸不到位、合闸铁芯超程偏小等。
而电路中断路器的配套设备也可能会导致拒合。
3.2 此次合闸故障处理
结合具体的故障原因，通过在合闸电路中加装到了一个继电器ZL，并将CK 中的常闭触点有ZL中的常开触点进行代替，而信号电路中的CK常闭触点也有ZL中的常开触点进行代替。
处理后的线路高压断路器原理图，如图4、5。
其中，弹簧储能电路未做改动，同图1。
在完成处理后，当合闸电路系统中的CK5和6触点进而通过的时候ZL就处在了启动状态，这时候信号电路中的ZL常开触点则处于闭合的状态，“弹簧为储能”信号电路则处在了接通的状态。
此时，在合闸电路中，ZL中的常闭触点入如果处在断开状态，那么合闸操作就不能完成，也就不会出现上述的故障。
当弹簧的储能结束后，CK中的常闭触点5和6自动断开，则ZL处于失电状态，信号电路中的ZL触点则处于断开状态，并停止向系统传达“弹簧未储能”的信号，而合闸电路中的ZL触点则处在了闭合的狀态，此时就可以进行合闸操作。
4.结论
综上所述，断路器合闸故障出现的时候，首先要通过相关设备的电气指示来进行故障的初步分析，在保证安全的情况下，如果现场条件允许可以尝试进行分合操作。
如果能够将外界影响因素排除，那么就应该针对断路器的电气设备进行检查，然后再确认机械因素的排查。
要明确故障的原因，这样就能避免故障的重复出现。
在完成故障的处理后还需要进行断路器相关性能的测试。
参考文献：
[1] 赵黎明，应站煌，兀鹏越.高压断路器防跳回路配合方式探讨[J].电工技术，2011，（10）.
[2] 宋仕军，王东方，殷佳.LTB245E1型断路器跳跃及机械闭锁故障分析及处理[J].宁夏电力，2010，（S1）.。
