多模光纤和单模光纤的区别
单模光纤与多模光纤的区别
光纤是新一代的传输介质。
因为光纤不会向外界辐射电子信号，所以使用
光纤介质的网络无论是在安全性、可靠性还是在传输速率等网络性能方面都有了很大的提高。
光纤由单根玻璃光纤、紧靠纤心的包层以及塑料保护涂层组成。
为使用光纤传输信号，光纤两端必须配有光发射机和接收机，光发射机和接收机是实现光信号和电信号的转换。
实现电光转换的通常是发光二极管（LED）或激光二极管（LD）；实现光电转换的是光电二极管或光电三极管。
光纤分单模光纤和多模光纤：单模光纤是沿直线传播，多模光纤是沿折线传播。
在光纤通信理论中，光纤有单模、多模之分，区别在于：
1. 单模光纤芯径小（10m m左右），仅允许一个模式传输，色散小，工作在长波长（1310nm和1550nm），与光器件的耦合相对困难
2. 多模光纤芯径大（62.5m m或50m m），允许上百个模式传输，色散大，工作在850nm或1310nm。
与光器件的耦合相对容易
一般有以下区别：
1. 单模模块一般采用LD或光谱线较窄的LED作为光源，耦合部件尺寸与单模光纤配合好，使用单模光纤传输时能传输较远距离。
2. 多模模块一般采用价格较低的LED作为光源，耦合部件尺寸与多模光纤配合好，使用多模光纤传输时能传输较短距离。
单模光纤和多模光纤的区别【超好】
由于多模光纤中不同模式光的传波速度不同，因此多模光纤的传输距离很短。而单模光纤就能用在无中继的光通讯上。
相对于双绞线，多模光纤能够支持较长的传输距离，在10mbps及100mbps的以太网中，多模光纤最长可支持2000米的传输距离，而于1GpS千兆网中，多模光纤最高可支持550米的传输距离。
业界一般认为当传输距离超过295尺，电磁干扰非常严重，或频宽需要超过350MHz，那便应考虑采用多模光纤代替双绞线作为传输载体。
多模光纤
多模光纤中光信号通过多个通路传播;通常建议在距离不到英里时应用。
多模光纤从发射机到接收机的有效距离大约是5英里。可用跟离还受发射/接收装置的类型和质量影响; 光源越强、接收机越灵敏，距离越远。研究表明，多模光纤的带宽大约为4000Mb/s。
制造的单模光纤是为了消除脉冲展宽。由于纤芯尺寸很小(7-9微米)，因此消除了光线的跳跃。在1310和 1550nm波长使用聚焦激光源。这些激光直接照射进微小的纤芯、并传播到接收机，没有明显的跳跃。如果可以把 多模比作猎怆，能够同时把许多弹丸装人枪筒，那么单模就是步枪，单一光线就像一颗子弹。
二. 单模光纤具备10 micron的芯直径，可容许单模光束传输，可减除频宽及振模色散(Modal dispersion)的限制，但由于单模光纤芯径太小，较难控制光束传输，故需要极为昂贵的激光作为光源体，而单模光缆的主要限制在于材料色散(Material dispersion)，单模光缆主要利用激光才能获得高频宽，而由于LED会发放大量不同频宽的光源，所以材料色散要求非常重要。
单模和多模光纤区别
单模和多模光纤区别在光纤通信理论中，光纤有单模、多模之分，区别在于：光纤是新一代的传输介质，与铜质介质相比，光纤具有一些明显的优势。
因为光纤不会向外界辐射电子信号，所以使用光纤介质的网络无论是在安全性，可靠性还是网络性能方面都有了很大的提高。
光纤传输的带宽大大超出铜质线缆，而且光纤支持的最大连接距离达两公里以上。
是组建较大规模网络的必然选择。
现在有两种不同类型的光纤，分别是单模光纤和多模光纤。
（所谓“模”就是指以一定的角度进入光纤的一束光线）。
多模光纤使用发光二极管（LED）作为发光设备，而单模光纤使用的则是激光二极管（LD）。
多模光纤允许多束光线穿过光纤。
因为不同光线进入光纤的角度不同，所以到达光纤末端的时间也不同。
这就是我们通常所说的模色散。
色散从一定程度上限制了多模光纤所能实现的带宽和传输距离。
正是基于这种原因，多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。
单模光纤只允许一束光线穿过光纤。
因为只有一种模态，所以不会发生色散。
使用单模光纤传递数据的质量更高，传输距离更长。
单模光纤通常被用来连接办公楼之间或地理分散更广的网络。
总结：1、单模传输距离远2、单模传输带宽大3、单模不会发生色散，质量可靠4、单模通常使用激光作为光源，贵，而多模通常用便宜的LED5、单模价格比较高6、多模价格便宜，近距离传输可以相关光纤问题：1、光纤法兰盘是不是就是光纤的接头？2、单模光纤和多模光纤最长传输距离能达到多少？3、尾纤是不是就是光纤连接器？4、尾纤是不是也多模和单模之分？5、光缆终端盒是什么？有什么作用？6、尾纤和光缆如何连接？是不是只有尾纤才可以上odf？7、光收发器和光缆终端盒是不是同样的东西？答复：1 法兰盘是一种光纤耦合方法，是一种活接头，前提是要有尾纤。
2 单模的距离比多模的长；单模光纤比多模光纤价格便宜，但终端设备相对多模贵；反之，多模光纤比单模光纤价格贵点，但终端设备相对比单模便宜一些。
多模光纤和单模光纤区别
多模光纤和单模光纤区别1、多模光纤是光纤通信最原始的技术，这一技术是人类首次实现通过光纤来进行通信的一项革命性的突破。
2、随着光纤通信技术的发展，特别是激光器技术的发展以及人们对长距离、大信息量通信的迫切需求，人们又寻找到了更好的光纤通信技术----单模光纤通信。
3、光纤通信技术发展到今天，多模光纤通信固有的很多局限性愈发显得突出：①、多模发光器件为发光二极管（LED），光频谱宽、光波不纯净、光传输色散大、传输距离小。
1000M bit/s带宽传输，可靠距离为255米(m)。
100M bit/s带宽传输，可靠距离为2公里(km)。
②、因多模发光器件固有的局限性和多模光纤已有的光学特性限制，多模光纤通信的带宽最大为1000M bit/s。
4、单模光纤通信突破了多模光纤通信的局限：①、单模光纤通信的带宽大，通常可传100G bit/s以上。
实际使用一般分为155M bit/s、1.25G bit/s、2.5G bit/s、10G bit/s。
②、单模发光器件为激光器，光频谱窄、光波纯净、光传输色散小，传输距离远。
单模激光器又分为FP、DFB、CWDM三种。
FP激光器通常可传输60公里(km)，DFB和CWDM 激光器通常可传输100公里(km)。
5、数字式光端机采用视频无压缩传输技术，以保证高质量的视频信号实时无延迟传输并确保图像的高清晰度及色彩纯正。
这种传输方式信息数据量很大，4路以上视频的光端机均采用1.25G bit/s以上的数据流传输。
8路视频的数据流高达1.5G bit/s。
因多模光纤最大带宽仅为1G bit/s，如果采用多模光纤传输，势必造成信息丢失、视频图像出现大量雪花甚至白斑、数据控制失常。
另一个致命的因素就是传输距离的限制，多模光纤1G bit/s带宽的传输距离理论上是255米(m)，如果考虑到光链路损耗，实际距离还要小几十米。
6、从单模光纤通信技术诞生之日起，就意味着多模光纤通信方式的淘汰。

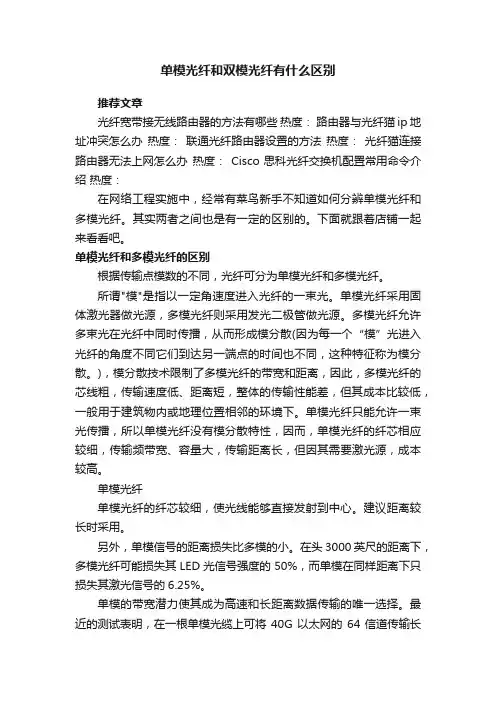

单模光纤和双模光纤有什么区别
单模光纤和双模光纤有什么区别推荐文章光纤宽带接无线路由器的方法有哪些热度：路由器与光纤猫ip地址冲突怎么办热度：联通光纤路由器设置的方法热度：光纤猫连接路由器无法上网怎么办热度：Cisco思科光纤交换机配置常用命令介绍热度：在网络工程实施中，经常有菜鸟新手不知道如何分辨单模光纤和多模光纤。
其实两者之间也是有一定的区别的。
下面就跟着店铺一起来看看吧。
单模光纤和多模光纤的区别根据传输点模数的不同，光纤可分为单模光纤和多模光纤。
所谓"模"是指以一定角速度进入光纤的一束光。
单模光纤采用固体激光器做光源，多模光纤则采用发光二极管做光源。
多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。
)，模分散技术限制了多模光纤的带宽和距离，因此，多模光纤的芯线粗，传输速度低、距离短，整体的传输性能差，但其成本比较低，一般用于建筑物内或地理位置相邻的环境下。
单模光纤只能允许一束光传播，所以单模光纤没有模分散特性，因而，单模光纤的纤芯相应较细，传输频带宽、容量大，传输距离长，但因其需要激光源，成本较高。
单模光纤单模光纤的纤芯较细，使光线能够直接发射到中心。
建议距离较长时采用。
另外，单模信号的距离损失比多模的小。
在头3000英尺的距离下，多模光纤可能损失其LED光信号强度的50%，而单模在同样距离下只损失其激光信号的6.25%。
单模的带宽潜力使其成为高速和长距离数据传输的唯一选择。
最近的测试表明，在一根单模光缆上可将40G以太网的64信道传输长达2，840英里的距离。
多模光纤多模光纤中光信号通过多个通路传播;通常建议在距离不到英里时应用。
多模光纤从发射机到接收机的有效距离大约是5英里。
可用跟离还受发射/接收装置的类型和质量影响; 光源越强、接收机越灵敏，距离越远。
研究表明，多模光纤的带宽大约为4000Mb/s。
在安全应用中，选择多模还是单模的最常见决定因素是距离。
多模光纤和单模光纤的区别
多模光纤和单模光纤的区别光纤的类型1．单模光纤单模光纤中，模内色散是比特率的主要制约因素。
由于其比较稳定，如果需要的话，可以通过增加一段一定长度的“色散补偿单模光纤”来补偿色散。
零色散补偿光纤就是使用一段有很大负色散系数的光纤，来补偿在1550nm处具有较高色散的光纤。
使得光纤在1550nm 附近的色散很小或为零，从而可以实现光纤在1550nm处具有更高的传输速率。
在单模光纤中，另一种色散现象是偏振模色散（PMD），由于PMD是不稳定的，因而不能进行补偿。
2．多模光纤多模光纤中，模式色散与模内色散是影响带宽的主要因素。
PCVD工艺能够很好地控制折射率分布曲线，给出优秀的折射率分布曲线，对渐变型多模光纤（GIMM），可限制模式色散而得到高的模式带宽。
全系统带宽达到一定程度时，同样也受到模内色散的制约，尤其在850nm处，多模光纤的模内色散非常大。
一些国际标准给出的多模光纤在850nm处的色散系数为-120ps/（nm·km），而PCVD多模光纤的色散值介于-95～-110 ps/（nm·km）。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤使用注意！光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
为什么多模光纤比单模光纤用的频繁？在什么情况下应该用单模光纤？一般来说，多模光纤要比单模光纤来的便宜。
单模光纤与多模光纤的区别
一、纤芯直径不同
1、多模：多模光纤的纤芯直径多为是50μm/62.5μm。
2、单模：单模光纤的纤芯直径多为是9μm。
二、光源不同
1、多模：采用LED（发光二极管）或垂直腔面发射激光器（VCSEL）作为光源，因为LED光源能产生许多模式的光（光较分散）。
2、单模：采用激光器或激光二极管作为光源，因为激光光源能产生单一模式的光，具备高亮度、高功率等优势。
三、色散不同
1、多模：多模光纤的折射率分为渐变和阶跃两种类型。
2、单模：单模光纤的纤芯多为为单一材质，古折射率。
四、带宽不同
光纤的色散是影响光纤带宽的因素，光纤色散越小，光纤带宽就越宽。
单模光纤是几乎不存在色散，因此单模光纤的带宽比多模光纤的带宽宽。
单模光纤和多模光纤的区别
单模光纤和多模光纤的区别光纤，是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具，传输原理是‘光的全反射’；微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。
由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。
多模光纤（MMF）主要用于短距离的光纤通信，纤芯直径为50μm~100μm，它可以在给定的工作波长上传输多种模式。
典型的传输速度是100M/s，传输距离可达2km（100BASE-FX），1G/s可达1000m，10 G/s可达550m。
由于多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大，只适于中短距离和小容量的光纤通信系统。
单模光纤（SMF）是一种在横向模式直接传输光信号的光纤，纤芯直径为8μm~10μm，运行在100M/s或1G/s的数据速率，只有一种传输模式。
由于芯径相对较窄，单模光纤只能传输波长为1310nm 或1550nm的光信号。
单模光纤的带宽比多模光纤高，但是对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好，传输距离远。
传输方式多模光纤：传输波长为850nm或1310nm的光信号，可以在给定的工作波长上传输多种模式；多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大。
按折射率分布进行分类时有：渐变（GI）型和阶跃（SI）型两种。
单模光纤：传输波长为1310nm或1550nm的光信号，单模光纤只有一种传输模式；芯径较小，纤芯和包层的折射率变化比多模光纤要小。
光线在单模光纤中延直线传播，不发生折射，因此，几乎不会发生色散。
折射率呈阶跃状分布。
色散带宽多模光纤：纤芯直径大，传输模态多；常用LED光源去创造不同速度传播的一系列波长，使得传输频带很窄，这将导致多模态色散，所以模态色散大，损耗大，这限制了多模光纤的有效传输距离。
单模光纤和多模光纤的区别
单模光纤和多模光纤的区别根据传输点模数的不同，光纤可分为单模光纤和多模光纤。
所谓"模"是指以一定角速度进入光纤的一束光。
单模光纤采用固体激光器做光源，多模光纤则采用发光二极管做光源。
多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。
)，模分散技术限制了多模光纤的带宽和距离，因此，多模光纤的芯线粗，传输速度低、距离短，整体的传输性能差，但其成本比较低，一般用于建筑物内或地理位置相邻的环境下。
单模光纤只能允许一束光传播，所以单模光纤没有模分散特性，因而，单模光纤的纤芯相应较细，传输频带宽、容量大，传输距离长，但因其需要激光源，成本较高多模光纤多模光纤中光信号通过多个通路传播;通常建议在距离不到英里时应用。
多模光纤从发射机到接收机的有效距离大约是5英里。
可用跟离还受发射/接收装置的类型和质量影响; 光源越强、接收机越灵敏，距离越远。
研究表明，多模光纤的带宽大约为4000Mb/s。
制造的单模光纤是为了消除脉冲展宽。
由于纤芯尺寸很小(7-9微米)，因此消除了光线的跳跃。
在1310和1550nm波长使用聚焦激光源。
这些激光直接照射进微小的纤芯、并传播到接收机，没有明显的跳跃。
如果可以把多模比作猎怆，能够同时把许多弹丸装人枪筒，那么单模就是步枪，单一光线就像一颗子弹。
单模光纤单模光纤的纤芯较细，使光线能够直接发射到中心。
建议距离较长时采用。
另外，单模信号的距离损失比多模的小。
在头3000英尺的距离下，多模光纤可能损失其LED光信号强度的50%，而单模在同样距离下只损失其激光信号的6.25%。
单模的带宽潜力使其成为高速和长距离数据传输的唯一选择。
最近的测试表明，在一根单模光缆上可将40G以太网的64信道传输长达2，840英里的距离。
在安全应用中，选择多模还是单模的最常见决定因素是距离。
如果只有儿英里，首选多模，因为LED发射/接收机比单模需要的激光便宜得多。
单模与多模光纤区别及相关介绍
单模光纤与多模光纤区别单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。
单模光纤的纤芯很小,约4～10um,只传输主模态。
这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。
这种光纤适用于大容量、长距离的光纤通信。
它是未来光纤通信与光波技术发展的必然趋势。
多模光纤又分为多模突变型光纤和多模渐变型光纤。
前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。
由于多模光纤中不同模式光的传波速度不同，因此多模光纤的传输距离很短。
而单模光纤就能用在无中继的光通讯上。
在光纤通信理论中，光纤有单模、多模之分，区别在于：1. 单模光纤芯径小（10m m左右），仅允许一个模式传输，色散小，工作在长波长（1310nm 和1550nm），与光器件的耦合相对困难。
2. 多模光纤芯径大（62.5m m或50m m），允许上百个模式传输，色散大，工作在850nm 或1310nm。
与光器件的耦合相对容易。
而对于光端模块来讲，严格的说并没有单模、多模之分。
所谓单模、多模模块，指的是光端模块采用的光器件与何种光纤配合能获得最佳传输特性。
一般有以下区别：1. 单模模块一般采用LD或光谱线较窄的LED作为光源，耦合部件尺寸与单模光纤配合好，使用单模光纤传输时能传输较远距离。
2. 多模模块一般采用价格较低的LED作为光源，耦合部件尺寸与多模光纤配合好。
单模光纤只传基模一种模式，多模可以传多种模式。
单模主要用于长途干线，多模用于局域。
前面有人说单模比多模细得多，其实是不对的，两种纤包层直径都为125只是芯径不一样，单模为9多模一般常用的有50和62.5两种。
一般情况单模不会直接和多模相接是通过设备转换。
下面是一些更详细的介绍：一、光纤二、光缆三、光纤通信系统及其构成四、光缆的种类和机械性能一、光纤1、概述光纤和同轴电缆相似，只是没有网状屏蔽层。
单模光纤与多模光纤的区别(记忆版)
单模光纤与多模光纤的区别（记忆版）
根据光纤传输模式的不同，分为单模光纤和多模光纤。
单模光纤只允许一个模式传输；多模光纤允许上百个模式同时传输。
（所谓"模"是指以一定角速度进入光纤的一束光）
从传输来看：
多模光纤传输速度低、传输距离短，整体的传输性能比较差，但它成本低。
如果传输距离或传送数据的速率要求不高，那么，多模光纤就可以了。
一般用在建筑物内或地理位置相邻的环境下。
单模光纤只能允许一个模式传输，也就不存在模式分散，传输容量大，传输距离长，一般应用在电信领域，成本比较高。
从外观来看：
单模光纤(Single-mode Fiber)接头和保护套是蓝色，光纤跳线为黄色；适合波长较长的光使用，以保证数据传输的准确性，比如1310nm,1550nm的光波使用的就是单模光纤。
多模光纤(Multi-mode Fiber)接头和保护套是米色或者黑色，光纤跳线为橙色；适合波长较短的光使用，比如850nm的光波使用多模光纤。
另外，多模光纤的纤芯直径为50～62.5μm，包层外径125μm；单模光纤的纤芯直径只有7～9μm，包层外径125μm。
从光纤熔接机上看：中间是空的是单模光纤，看上去一个整体的是多模光纤。
光模块的单模和多模的六大区别及区分方法
光模块的单模和多模的六大区别及区分方法单模和多模光模块在光传输中所使用的光纤类型和传输方式有所不同，具体的区别和区分方法如下：1. 光纤类型：单模光模块使用的是单模光纤，而多模光模块使用的是多模光纤。
单模光纤只允许单一光模式通过，而多模光纤允许多种光模式同时传输。
2. 光纤芯径：单模光模块使用的光纤芯径较小，通常为9/125μm，而多模光模块使用的光纤芯径较大，通常为50/125μm或62.5/125μm。
3. 传输带宽：单模光模块具有较高的传输带宽，能够传输高达10 Gbps以上的数据，而多模光模块的传输带宽较低，一般在1 Gbps以下。
4. 传输距离：由于单模光纤的较小芯径和较低的传输损耗，使得单模光模块的传输距离较长，达到数十千米甚至上百千米。
而多模光模块的传输距离较短，一般在几百米到几千米之间。
5. 使用波长：单模光模块使用的光波长通常在1310nm或1550nm范围内，而多模光模块使用的光波长通常在850nm或1300nm范围内。
6. 价格和功耗：由于单模光模块的制造工艺和材料成本较高，使得单模光模块的价格较多模光模块要高。
同时，由于多模光模块传输距离较短，所以功耗也较低。
区分方法：1. 通过查看光模块的标识牌或型号，单模光模块通常以SM （Single Mode）为标志，多模光模块通常以MM（Multi Mode）为标志。
2. 观察光模块的光纤接口，单模光模块的接口通常为绿色，多模光模块的接口通常为蓝色或黑色。
3. 查看光模块的规格参数，如芯径、传输带宽和传输距离等。
单模光模块的芯径较小、传输带宽较高、传输距离较长，而多模光模块则相反。
4. 可以通过测量光纤的衰减或传输距离来判断使用的光纤类型。
单模光纤的衰减较小、传输距离较长，而多模光纤则相反。
5. 可以通过检测光模块的光波长来判断其使用的光纤类型。
单模光模块通常使用的光波长在1310nm或1550nm范围内，而多模光模块通常使用的光波长在850nm或1300nm范围内。
单模光纤与多模光纤
单模光纤与多模光纤
一种是单模光纤，另一种是多模光纤。
单模光纤的特点：
1、单模光纤由单个光模型构成，其中通常只含有一根光纤；
2、单模光纤通常用于直线连接，在光纤间由回路管理；
3、它可以在光源和接收器之间提供不受各种干扰的高质量电信信号传输；
4、单模光纤通常使用单色光源，用于低成本设备；
5、单模光纤通常只能传输一种信号，扩展性非常有限。
多模光纤的特点：
1、多模光纤由多个Core 构成，最多支持多达25 0多根光纤。
2、多模光纤通常用于跨国网络，多用于海缆通信技术；
3、多模光纤可以同时传输多种信号，扩展性较好；
4、多模光纤采用多发射源，可以大大提高传输质量；
5、多模光纤的成本非常高，并且容易受外来干扰。
单模光纤和多模光纤的区别
单模光纤和多模光纤的区别单模光纤单模光纤是只有一股（大多数应用中为两股）玻璃光纤的光纤，纤芯直径为8.3μm~10μm，只有一种传输模式。
由于芯径相对较窄，单模光纤只能传输波长为1310nm或1550nm的光信号。
单模光纤的带宽比多模光纤高，但是对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
单模光纤主要用在多频数据传输应用中，例如，波分多路复用（WDM，Wave-Division-Multiplexing）系统中经过复用的光信号只需要用一根单模光纤就能实现数据传输。
单模光纤的传输速率比多模光纤要高，而且传输距离也比多模光纤要高出50倍不止，因此，其价格也高于多模光纤。
与多模光纤相比，单模光纤的芯径要小得多，小芯径和单模传输的特点使得在单模光纤中传输的光信号不会因为光脉冲重叠而失真。
在所有光纤种类中，单模光纤的信号衰减率最低，传输速度最大。
多模光纤多模光纤是另一种常见的光纤类型，纤芯直径为50μm~100μm，它可以在给定的工作波长上传输多种模式。
相对于双绞线，多模光纤能够支持较长的传输距离，在10mbps及100mbps的以太网中，多模光纤最长可支持2000米的传输距离。
常见多模光纤的芯径为50μm、62.5μm和100μm。
由于多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大，只适于中短距离和小容量的光纤通信系统。
光纤的种类阶跃型：阶跃型光纤是一种多模光纤，其芯径达到了100μm。
阶跃型是指光纤的折射率的分布方式，纤芯和包层的折射率都是均匀分布，而它们之间有一个折射率差，纤芯折射率大于包层折射率，在纤芯和包层边界有一个台阶，所以称之为阶跃型光纤。
在多模阶跃折射率光纤中，满足全反射，单入射角不同的光线的传输路径是不同的，结果使不同的光线所携带的能量到达终端的时间不同，从而产生了脉冲展宽，这就限制了光纤的传输容量。
这种光纤比较适合短距离传输应用。
单模光纤和多模光纤的介绍及区别
单模光纤和多模光纤的介绍及区别
摘要:
单、多模光纤的概念及如何区别。
内容:
1、单模光纤：
单模光纤由9um的玻璃芯和125um的覆盖层组成。
单模光纤主要用来承载具有长波长的激光束，单模只传输一种模式。
和多模光纤相比色散要少。
由于使用更小的玻璃芯和单模光源，所以单模光纤支持很长的距离，传输距离可达10km甚至几十km。
2、多模光纤
多模光纤主要使用短波激光，具有50um或者62.5um的玻璃芯以及125um的覆盖层。
多模允许同时传输多个模式，覆盖层的反射限制了玻璃芯中的光，使之不会泄漏。
短波长的激光束由那些从缆芯中以不同角度反射出来的光模所组成。
这种色散效果降低了可以恢复的原始信号的最长距离。
在Fibre Channel配置中，使用62.5um/125um光缆的多模光纤支持的距离是175m，使用50um/125um光缆的多模光纤支持的距离是500m。
3、单多模光纤的区分方法
可以通过光纤表面的印记来区分是单模还是多模，比如单模印有9/125，多模印有50/125或者62.5/125。
可以通过光纤线缆的表面颜色区分，一般单模光纤是黄色的，多模光纤基本都是橙色的。
单模光纤与多模光纤的区别
单模光纤与多模光纤的区别在多模光纤中，光线在光纤中沿折线传播，折射较多，在折射过程中能量损失较大，传输距离也相对较短。
在单模光纤中，光线在光纤中沿直线传播，能量损失很小，传输距离也相对较长。
在多模光纤中，采用的是波长较短的光线SWL（Short Wave Length），光源可以是发光二极管LED。
在单模光纤中，采用的是波长固定的长波光线LWL （Long Wage Length），光源是激光器，采用频率单一的激光传输信号。
人能看到的可见光范围大约从710nm到1000nm间，所以多模光纤中的SWL 是能够被肉眼直接识看到，一般是颜色为红色的光线。
而单模光纤的LWL不能被肉眼看到，也一定不要直接观看，LWL能量较高，有可能对肉眼造成损伤。
单模光纤的光纤跳线颜色多为黄色。
根据传输点模数的不同，光纤可分为单模光纤和多模光纤。
所谓"模"是指以一定角速度进入光纤的一束光。
单模光纤采用固体激光器做光源，多模光纤则采用发光二极管做光源。
多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。
)，模分散技术限制了多模光纤的带宽和距离，因此，多模光纤的芯线粗，传输速度低、距离短，整体的传输性能差，但其成本比较低，一般用于建筑物内或地理位置相邻的环境下。
单模光纤只能允许一束光传播，所以单模光纤没有模分散特性，因而，单模光纤的纤芯相应较细，传输频带宽、容量大，传输距离长，但因其需要激光源，成本较高，通常在建筑物之间或地域分散时使用。
同时，单模光纤是当前计算机网络中研究和应用的重点，也是光纤通信与光波技术发展的必然趋势。
多模光纤又根据其包层的折射率进一步分为突变型折射率和渐变型折射率。
以突变型折射率光纤作为传输媒介时，发光管以小于临界角发射的所有光都在光缆包层接口进行反射，并通过多次内部反射沿纤心传播。
这种类型的光缆主要适用于适度比特率的场合，多模突变型折射率光纤的散射通过使用具有可变折射率的纤心材料来减小，折射率随离开纤心的距离增加导致光沿纤心的传播好象是正弦波。
单模光纤和多模光纤的区别
单模光纤和多模光纤的区别
区别：
1、不同的光源
单模光纤使用固态激光器作为光源。
以发光二zhi极管为光源的多模光纤。
2、不同的成本
单模光纤具有较宽的传输频率带宽和较长的传输距离，但由于需要激光源，因此成本较高。
多模光纤传输速度低，距离短，但成本相对较低。
3、传输方式的数量不同
单模光纤的纤芯直径和色散很小，并且仅允许一种模式传输。
多模光纤芯径和色散大，允许上百种模式传输。
4、单模光缆的表面通常印有G652B或G652D或芯号+ B1.x，例如24B1.1，表示有24芯B1.1光纤，即G.652B。
例如48B1.3，表示存在48芯B1.3光纤，即G.2D光纤。
多模光缆通常具有相对较少的芯数。
通常，它们印有芯号+ A1b或A1a（注意，A1a代表50/125多模光纤，A1b代表62.5 / 125多模光纤），或直接印有50/125或62.5 / 125和其他标识，例如MM，OM1，Om2，OM3等。
单模光纤与多模光纤的区别
1、型号区分， GYFTY、 GYFIZY般为多模: GYXTW、GYTS般为单模
2、颜色区分，室内多模光缆为橙色.室内单模光缆为黄色
3、标识区分，MM为多模，SM为单模
4、按光在光纤中的传输模式区分。
多模光纤:在给定的工作波长上传输多种模式的光纤。
按其折射率的分布分为突变型和新变型。
由于多模光纤中传输的模式多达数百个，各个模式的传播常数和速率不同，使光纤的帯宽窄，色散大，损耗也大，只适于中短距离和小容量的光纤通信系统。
单模光纤(Singlemodefibe):中心玻璃芯很细(芯径一般为9或10um)，只能传一种模式的光纤。
因此，其模间色散很小、适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱和稳定性有较高的要求，即谱宽要窄，稳定性要好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤的类型1．单模光纤单模光纤中，模内色散是比特率的主要制约因素。
由于其比较稳定，如果需要的话，可以通过增加一段一定长度的“色散补偿单模光纤”来补偿色散。
零色散补偿光纤就是使用一段有很大负色散系数的光纤，来补偿在1550nm处具有较高色散的光纤。
使得光纤在1550nm 附近的色散很小或为零，从而可以实现光纤在1550nm处具有更高的传输速率。
在单模光纤中，另一种色散现象是偏振模色散（PMD），由于PMD是不稳定的，因而不能进行补偿。
2．多模光纤多模光纤中，模式色散与模内色散是影响带宽的主要因素。
PCVD工艺能够很好地控制折射率分布曲线，给出优秀的折射率分布曲线，对渐变型多模光纤（GIMM），可限制模式色散而得到高的模式带宽。
全系统带宽达到一定程度时，同样也受到模内色散的制约，尤其在850nm处，多模光纤的模内色散非常大。
一些国际标准给出的多模光纤在850nm处的色散系数为-120ps/（nm·km），而PCVD多模光纤的色散值介于-95～-110 ps/（nm·km）。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤使用注意！光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
为什么多模光纤比单模光纤用的频繁？在什么情况下应该用单模光纤？一般来说，多模光纤要比单模光纤来的便宜。
如果对传输距离或传送数据的速率要求不严格，那么，多模光纤在大多情况下都可以表现得很好。
单模光纤虽然成本高，但是具有散射小的特点，可以应用在长距离传输或者需要高速数据速率的场合。
有些应用是需要单模光纤的。
多模光缆多模光纤(Multi Mode Fiber) －芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
因此，多模光纤传输的距离就比较近，一般只有几公里。
提到万兆多模光缆，需要作些说明，光纤系统在传输光信号时，离不开光收发器和光纤。
因传统多模光纤只能支持万兆传输几十米，为配合万兆应用而采用的新型光收发器，ISO/IEC 11801制定了新的多模光纤标准等级，即OM3类别，并在2002年9月正式颁布。
OM3光纤对LED和激光两种带宽模式都进行了优化，同时需经严格的DMD测试认证。
采用新标准的光纤布线系统能够在多模方式下至少支持万兆传输至300米，而在单模方式下能够达到10公里以上（1550nm更可支持40公里传输）。
美国康普公司的多模光缆分为多模OptiSPEEDreg;解决方案（62.5/125μm）和万兆多模LazrSPEEDreg; 解决方案（激光优化万兆50/125μm）。
LazrSPEED分成三个系列，即LazrSPEED 150、300、550系列，且LazrSPEED万兆多模光缆均通过UL DMD认证。
选择多模光缆应从以下几点进行考虑：A.从未来的发展趋势来讲，水平布线网络速率需要1 Gb/s带宽到桌面，大楼主干网需要升级到10 Gb/s 速率带宽，园区骨干网需要升级到10 Gb/s或100Gb/s的速率带宽。
目前网络应用正在以每年50%左右的速度增长，预计未来5年千兆到桌面，将变得和目前百兆到桌面一样普遍，因此在目前系统规划上要具有一定前瞻性，水平部分应考虑6类布线，主干部分应考虑万兆多模光缆，特别是现在6类铜缆加万兆多模光缆和超5类铜缆加千兆多模光缆的造价上大约只有不到10~20%左右的差别，从长期应用的角度，如造价允许应考虑采用6类铜缆加万兆光缆。
B.从投资角度考虑，在至少10年内不会用到10G的地方，选用OptiSPEED（普通多模62.5/125）；由于OM3光缆使用低价的VCSEL 和850nm 光源设备，使万兆传输造价大大降低。
如果距离不超过150米，选用LazrSPEED 150（OM2 50/125 支持万兆150米）；LazrSPEED 300是300米万兆传输最好的选择；LazrSPEED 550是550米万兆传输最好的选择；如超过550米的万兆传输要求，需要选择TeraSPEED，即单模光缆系统。
单模光缆单模光纤(Single Mode Fiber)：中心纤芯很细(芯径一般为9或10μm)，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
后来发现在1310nm波长处，单模光纤的总色散为零。
从光纤的损耗特性来看，1310nm 正好是光纤的一个低损耗窗口。
这样，1310nm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。
1310nm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。
上面提到由于OHˉ（水峰）的吸收作用，900~1300nm和1340nm~1520nm范围内都有损耗高峰，该现象称为水峰。
目前美国康普公司提供的TeraSPEEDTM零水峰单模光缆，正解决了此问题，TeraSPEED 系统通过消除了1400nm 水峰的影响因素, 从而为用户提供了更广泛的传输带宽, 用户可以自由使用从1260nm 到1620nm 的所有波段, 因此传输通道从以前的240增加到400，性能比传统单模光纤多50%的可用带宽，为将来升级为100G带宽的CWDM 粗波分复用技术打下了坚实的基础，TeraSPEED 解决方案为园区/城市级理想的主干光纤系统。
同时，由于G.652.D 是单模光纤的最新的指标，是所有G.652级别中指标最严格的并且完全向下兼容的。
如果，仅指明G.652意味着G.652.A 的性能规范，这一点应特别注意。
单模光缆的选型：A．从传输距离的角度，如果希望今后支持万兆传输，而距离较远应考虑采用单模光缆。
B．从造价的角度，零水峰光缆提供比单模光纤多50%带宽，而造价上又相差不多------------------------------------------------------------------------------------------------------------------------------按光在光纤中的传输模式可分为：单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。
光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km，1.55μm 的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。
由于OHˉ的吸收作用，0.90~1.30μm和1.34~1.52μm范围内都有损耗高峰，这两个范围未能充分利用。
80年代起，倾向于多用单模光纤，而且先用长波长1.31μm。
多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。
因此，多模光纤传输的距离就比较近，一般只有几公里。
单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
后来又发现在1.31μm 波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。
这就是说在1.31μm波长处，单模光纤的总色散为零。
从光纤的损耗特性来看，1.31μm处正好是光纤的一个低损耗窗口。
这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。
1.31μm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤1...单模、多模光纤标准中所规定的距离纤芯直径（μm）带宽（mhz/km）距离（m）1000base-sx 62.5 160(波长850nm) 22062.5 200(波长850nm) 27550 400(波长850nm) 50050 500(波长850nm) 5501000base-lx 62.5 500(波长1300nm) 55050 400(波长1300nm) 55050 500(波长1300nm) 550单模5000传输线缆性能比较以太网快速以太网千兆位以太网数据速率10mbps 100mbps 1000mbps5类utp 100m 100m 100mstp/同轴电缆500m 100m 25m多模光纤2km 412m（半双工）550m2km（全双工）单模光纤25km 20km 5km千兆位以太网标准标准光纤类型光纤直径（μm）最大传输距离1000base-sx 多模62.5 260m1000base-sx 多模50 525m1000base-lx 多模62.5 550m1000base-lx 多模50 550m1000base-lx 单模9 3000m千兆位以太网与其他以太网比较以太网快速以太网千兆位以太网数据速率10mbps 100mbps 1000mbps5类utp 100m 100m 100mstp/同轴电缆500m 100m 25m多模光纤2km 2km 500m单模光纤3km 3km 3km单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。
单模光纤的纤芯很小,约4～10um,只传输主模态。
这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。
这种光纤适用于大容量、长距离的光纤通信。
它是未来光纤通信与光波技术发展的必然趋势。
多模光纤又分为多模突变型光纤和多模渐变型光纤。
前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。
