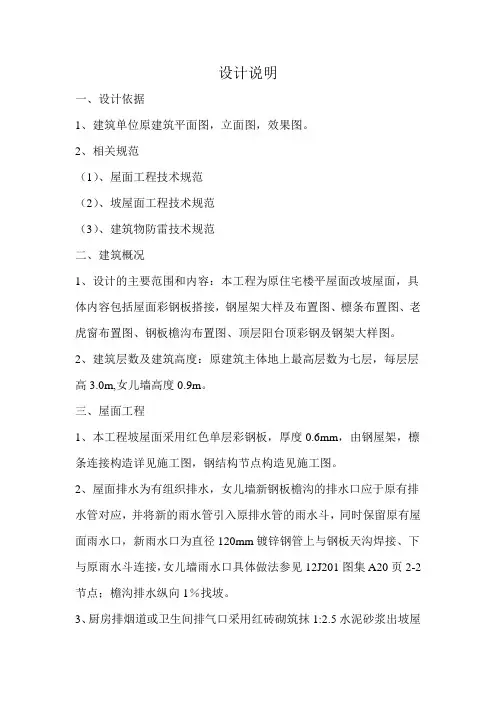

设计说明一、设计依据1、建筑单位原建筑平面图,立面图,效果图。
2、相关规范(1)、屋面工程技术规范(2)、坡屋面工程技术规范(3)、建筑物防雷技术规范二、建筑概况1、设计的主要范围和内容:本工程为原住宅楼平屋面改坡屋面,具体内容包括屋面彩钢板搭接,钢屋架大样及布置图、檩条布置图、老虎窗布置图、钢板檐沟布置图、顶层阳台顶彩钢及钢架大样图。
2、建筑层数及建筑高度:原建筑主体地上最高层数为七层,每层层高3.0m,女儿墙高度0.9m。
三、屋面工程1、本工程坡屋面采用红色单层彩钢板,厚度0.6mm,由钢屋架,檩条连接构造详见施工图,钢结构节点构造见施工图。
2、屋面排水为有组织排水,女儿墙新钢板檐沟的排水口应于原有排水管对应,并将新的雨水管引入原排水管的雨水斗,同时保留原有屋面雨水口,新雨水口为直径120mm镀锌钢管上与钢板天沟焊接、下与原雨水斗连接,女儿墙雨水口具体做法参见12J201图集A20页2-2节点;檐沟排水纵向1%找坡。
3、厨房排烟道或卫生间排气口采用红砖砌筑抹1:2.5水泥砂浆出坡屋面高度为600mm,出屋面部分周围用彩钢全部包上与彩钢板做泛水连接,烟道顶用彩钢做伞型帽。
4、在屋面改造施工过程中,应对原有屋面清扫干净。
五、铁件防锈:采用钢刷清除构件表面的毛刺、铁锈、油漆及附着在表面的杂物;除锈后涂红单底漆一道,防锈漆二道;六、屋顶防雷1、在屋脊、房檐及穹顶突出屋面的部位做避雷带,利用原建筑接地及防雷接地装置,各以下点与新设避雷带或屋面内钢屋架可靠连接,避雷带采用直径12mm镀锌圆钢或利用屋面内钢屋架做防雷装置。
七、施工前准备工作施工中注意事项1、在施工前对原有建筑物的屋顶现状应做实地测量,与本设计的钢结构尺寸核对无误后方可加工制作。
2、施工中严格执行国家各项施工质量验收规范要求;《砌体工程施工质量验收规范》《混凝土结构工程施工质量验收规范》《屋面工程质量验收规范》。
钢结构设计说明(用于图纸设计或者说明文本

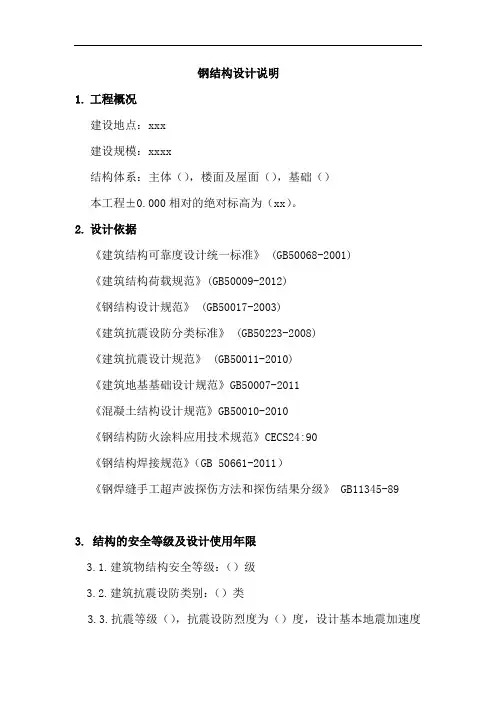

钢结构设计说明1.工程概况建设地点:xxx建设规模:xxxx结构体系:主体(),楼面及屋面(),基础()本工程±0.000相对的绝对标高为(xx)。
2.设计依据《建筑结构可靠度设计统一标准》 (GB50068-2001)《建筑结构荷载规范》(GB50009-2012)《钢结构设计规范》 (GB50017-2003)《建筑抗震设防分类标准》 (GB50223-2008)《建筑抗震设计规范》 (GB50011-2010)《建筑地基基础设计规范》GB50007-2011《混凝土结构设计规范》GB50010-2010《钢结构防火涂料应用技术规范》CECS24:90《钢结构焊接规范》(GB 50661-2011)《钢焊缝手工超声波探伤方法和探伤结果分级》 GB11345-893.结构的安全等级及设计使用年限3.1.建筑物结构安全等级:()级3.2.建筑抗震设防类别:()类3.3.抗震等级(),抗震设防烈度为()度,设计基本地震加速度值为(),设计地震分组:第()组3.4. 结构的环境类别:()类3.5.设计使用年限:()年3.6.场地标准冻深:()m3.7.场地的工程地质条件:根据()单位于()年()月提供的()勘查报告(勘查编号())的要求进行设计。
4.设计荷载(未经设计单位同意,施工、使用过程中荷载标准值不得超过以下荷载限值)4.1.荷载标准值:(部位XX)——恒荷载:()活荷载:()4.2.风荷载:基本风压:(),地面粗糙度类别:()类。
2.3.雪荷载:基本雪压:()。
5.材料要求5.1.钢材全部钢材应按现行国家标准和规范保证抗拉强度、伸长率、屈服强度、冷弯实验和碳、硫、磷含量的限值。
钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2;应有明显的屈服台阶,且伸长率应大于20%;钢材应有良好的可焊性和合格的冲击韧性。
a.钢柱:采用Q235B/Q345B 须选择b.主梁:钢号为Q235B/Q345B 须选择c.次梁:钢号为Q235B/Q345B 须选择d.钢支撑:钢号为Q235B/Q345B 须选择e.柱脚螺栓:Q235B/Q345B 须选择f.装饰用钢构件: Q235B/Q345B 须选择5.2.螺栓5.2.1.高强螺栓性能等级为10.9级,扭剪型螺杆及螺母、垫圈应符合《钢结构用扭剪型高强度螺栓连接的技术条件》(GB/T3632~3633)的规定;大六角型及配套的螺母、垫圈,应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》(GB/T1228~1231)的规定,高强度螺栓的设计预拉力值按《钢结构设计规范》(GB50017-2003)的规定采用。
钢结构课程设计计算说明书(2024版)
一、荷载计算永久荷载(设计值):预应力混凝土屋面板 1.45kN/m2×1.35=1.96kN/m2三毡四油(上铺绿豆砂)防水层0.40kN/m2×1.35=0.54kN/m2水泥砂浆找平层0.40kN/m2×1.35=0.54kN/m2保温层0.70kN/m2×1.35=0.95kN/m2一毡二油隔气层0.05kN/m2×1.35=0.07kN/m2水泥砂浆找平层0.30kN/m2×1.35=0.41kN/m2屋架和支撑自重(0.12+0.011×16)×1.35=0.40kN/m2管道荷载0.10kN/m2×1.35=0.135kN/m2合计 5.005kN/m2可变荷载:施工荷载和雪荷载不同时考虑,而是取两者的较大值。
屋面活荷载0.70kN/m2×1.4=0.98kN/m2积灰荷载0.70kN/m2×1.4=0.98kN/m2合计 1.96kN/m2屋面坡度不大,对荷载影响小,未予考虑。
风荷载对屋面为吸力,重屋盖可不考虑。
二、荷载组合本设计按全跨荷载的永久效应组合:5.005+0.7×0.98+0.9×0.98=6.573kN/m2本设计为16m跨度,取5等分,即每单跨3.2m,根据结构布置,存在两种形式的节点荷载,即6m×3.2m和6m×1.6m,分别计算其大小。
F d=6.573×6×3.2=126.20 kNF d=6.573×6×1.6=63.10 kN内力计算kN 利用ansys软件,计算出各节点的杆件内力,得出最大拉力杆件值为596.10;最大压力在杆件值为606.87。
kN 三、杆件截面设计根据腹杆最大内力值,由屋架节点板厚度参考可知:支座节点板厚度取14mm ;其余节点板与垫板厚度取12mm 。
钢结构设计说明,内容全面
钢结构设计总说明

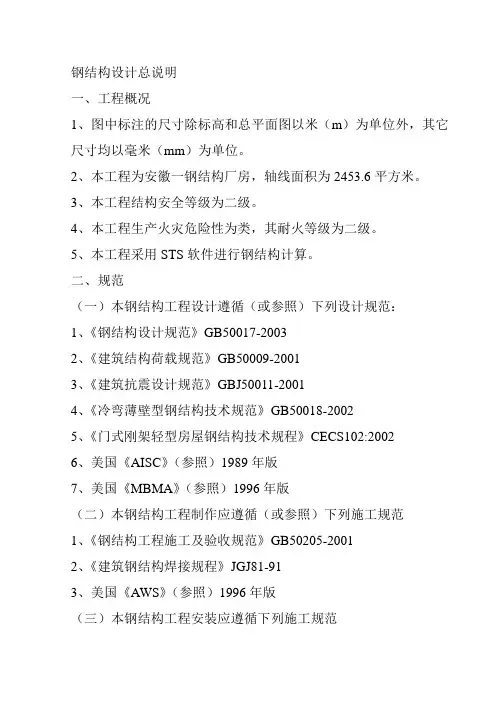

钢结构设计总说明一、工程概况1、图中标注的尺寸除标高和总平面图以米(m)为单位外,其它尺寸均以毫米(mm)为单位。
2、本工程为安徽一钢结构厂房,轴线面积为2453.6平方米。
3、本工程结构安全等级为二级。
4、本工程生产火灾危险性为类,其耐火等级为二级。
5、本工程采用STS软件进行钢结构计算。
二、规范(一)本钢结构工程设计遵循(或参照)下列设计规范:1、《钢结构设计规范》GB50017-20032、《建筑结构荷载规范》GB50009-20013、《建筑抗震设计规范》GBJ50011-20014、《冷弯薄壁型钢结构技术规范》GB50018-20025、《门式刚架轻型房屋钢结构技术规程》CECS102:20026、美国《AISC》(参照)1989年版7、美国《MBMA》(参照)1996年版(二)本钢结构工程制作应遵循(或参照)下列施工规范1、《钢结构工程施工及验收规范》GB50205-20012、《建筑钢结构焊接规程》JGJ81-913、美国《AWS》(参照)1996年版(三)本钢结构工程安装应遵循下列施工规范1、《建筑工程质量验收统一标准》GB50300-20012、《钢结构工程质量及验收规范》GB50205-2001(四)本钢结构工程材料应遵循下列材料规范1、《碳素结构钢》GB/T17002、《低合金结构钢》GB/T15913、《钢结构用扭剪型高强螺栓连接副技术条件》GB3632-954、《焊接用钢丝》GB1300-775、《碳钢焊条》GB5117-956、《低合金钢焊条》GB5118-95三、荷载1、屋面恒荷载:檩条+单层彩色钢板+0.35=0.35KN/m22、屋面活荷载:0.35KN/m2,屋面梁吊挂荷载:无3、基本风压:0.40KN/m2,地面粗糙度类别B类4、基本风压:0.46KN/M25、地震:抗震设防烈度六度6、吊车:无吊车四、材料1、本钢结构工程梁、柱、(翼缘、腹板)主要采用Q235B,梁连接端头板均采用Q235B。
钢结构设计总说明(精)

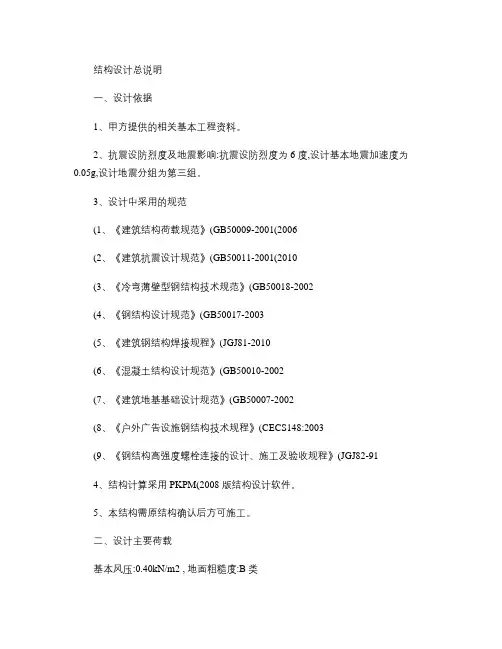

结构设计总说明一、设计依据1、甲方提供的相关基本工程资料。
2、抗震设防烈度及地震影响:抗震设防烈度为6 度,设计基本地震加速度为0.05g,设计地震分组为第三组。
3、设计中采用的规范(1、《建筑结构荷载规范》(GB50009-2001(2006(2、《建筑抗震设计规范》(GB50011-2001(2010(3、《冷弯薄壁型钢结构技术规范》(GB50018-2002(4、《钢结构设计规范》(GB50017-2003(5、《建筑钢结构焊接规程》(JGJ81-2010(6、《混凝土结构设计规范》(GB50010-2002(7、《建筑地基基础设计规范》(GB50007-2002(8、《户外广告设施钢结构技术规程》(CECS148:2003(9、《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-914、结构计算采用PKPM(2008 版结构设计软件。
5、本结构需原结构确认后方可施工。
二、设计主要荷载基本风压:0.40kN/m2 , 地面粗糙度:B 类外包材料(不包括钢架自重及显示屏等平均自重:0.65kN/m活荷载(检修走道:1.5kN/m2如在施工过程中或使用过程中在结构上增加荷载,须征求设计单位同意。
三、主要材料1、承重钢结构采用Q235-B 钢,化学成分及力学性能除应符合《碳素结构钢》(GB700-2006及《低合金结构钢》(GB1591规定的要求并应具有钢厂出具的质量证明书或检验报告对承重结构的钢材应具有抗拉强度,伸长率,屈服强度(或屈服点和硫,磷含量的合格保证;对焊接结构应具有碳含量的合格保证。
焊接承重结构以及重要的非焊接承重结构采用的钢材应具有冷弯试验的合格保证。
a钢材的抗拉强度实测值与屈服强度实测值的比值应不小于1.2b钢材应有明显的屈服台阶,伸长率应大于20%c钢材应具有良好的可焊性和合格的冲击韧性2、手工焊接时,Q235 钢材之间,采用E43 系列焊条,其技术条件应符合《碳钢焊条》(GB5117-95的规定; 自动焊或半自动焊的焊丝和焊剂应与主体金属强度相应,焊丝与焊剂应符合《溶化焊用钢丝》(GB/T14957-94、《埋弧焊用碳钢焊丝和焊剂》(GB/T5293-99的规定。
钢结构设计说明
1总则钢结构的图纸分为钢结构设计图和钢结构施工详图(也称为钢结构加工制作详图)两个部分,土建结构专业施工图设计阶段提供钢结构设计图,本总说明为钢结构设计图的说明。
钢结构施工详图需由具有相应资质级别的钢结构加工制造企业或委托设计单位完成。
本工程土建结构部分主厂房及附属部分等钢结构的设计、制作、运输、堆放与安装,除本工程土建部分施工图总说明以及设计图纸中另有注明的外,均应按本说明书下列各项要求进行(如各施工图卷册中有关钢结构要求与本说明有冲突之处应以本说明为准)。
钢结构建(构)筑物设计使用年限为50年。
2规程、规范及标准本钢结构工程在遵照本说明第1条“总则”的前提下,设计、制作与安装应符合下列规程、规范及标准(最新版):GB50017-2003 钢结构设计规范GB50205-2001 钢结构工程施工质量验收规范JGJ81-2002 建筑钢结构焊接技术规程JGJ82-1991 钢结构高强度螺栓连接的设计、施工及验收规程GB/T700-1988 碳素结构钢GB/T1591-1994 低合金高强度结构钢GB/T5313---1985 厚度方向性能钢板GB/T3632---1995 钢结构用扭剪型高强度螺栓连接副GB/T3633---1995 钢结构用扭剪型高强度螺栓连接副技术条件GB/T1228---1991 钢结构用高强度大六角头螺栓GB/T1229---1991 钢结构用高强度大六角螺母GB/T1230---1991 钢结构用高强度垫圈GB/T1231---1991 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T5780-2000 六角头螺栓C级GB/T41---2000 六角螺母C级GB/T95-1985 平垫圈C级GB/T852--1988 工字钢用方斜垫圈GB/T853--1988 槽钢用方斜垫圈GB/T708--1988 冷轧钢板和钢带的尺寸、外形、重量及允许误差GB/T709--1988 热轧钢板和钢带的尺寸、外形、重量及允许误差GB/T3277-1991 花纹钢板GB/T5117-1995 碳钢焊条GB/T5118-1995 低合金钢焊条GB/T983--95 不锈钢焊条YB3301--92 焊接H型钢YB/T4001-98 压焊钢格栅板GB/T11263-1998 热轧H型钢和部分T型钢GB324-88 焊缝符号表示法GB/T9787-1988 热轧等边角钢GB/T9788-1988 热轧不等边角钢GB/T706-1988 热轧工字钢GB/T707-1988 热轧槽钢尺寸GB10854-89 钢结构焊缝外形尺寸GB8923-88 涂装前钢材表面锈蚀等级和除锈等级3钢材钢材采用碳素结构钢Q235B、低合金结构钢Q345B。
钢结构设计总说明
钢结构设计总说明一、设计概述钢结构设计是建筑工程中的重要环节,其主要目标是确保钢结构的安全性、稳定性和功能性。
本设计总说明旨在为钢结构设计提供全面的指导和说明,以确保设计过程中的规范性、合理性和可行性。
二、设计依据1、国家相关法规、规范和标准,如《钢结构设计规范》、《建筑结构荷载规范》等。
2、工程合同、技术规格书等项目文件。
3、建筑、结构、水暖电等专业设计任务书。
4、地质勘察报告、环境条件等自然条件。
三、设计参数1、钢材材质:本工程采用Q345B、Q235B等钢材。
2、构件截面尺寸:根据结构计算和构造要求确定。
3、连接方式:采用焊接或螺栓连接,具体根据受力情况和使用要求4、涂装材料:采用醇酸防锈漆、防火涂料等。
四、设计流程1、方案设计:根据项目需求和条件,进行结构方案构思和比选。
2、初步设计:进行结构布置,确定主要构件截面尺寸和材料,进行荷载计算和内力分析。
3、施工图设计:根据初步设计结果,进行详细的结构施工图设计和构件加工图设计。
4、深化设计:对施工图进行深化设计,包括节点详图、构件编号和加工要求等。
5、设计审查:进行专业审查和校核,确保设计的安全性和合理性。
五、注意事项1、设计过程中应充分考虑建筑物的使用功能和荷载情况,选择合适的结构形式和材料。
2、严格遵守国家相关法规、规范和标准,保证设计的安全性和合规3、加强与各专业之间的协调与配合,确保设计的整体性和一致性。
4、对设计中出现的问题及时采取措施进行处理,确保设计的顺利进行。
钢结构厂房设计总说明一、概述钢结构厂房是一种以钢材为主要结构材料的工业建筑形式,其设计的主要目的是为了满足工业生产过程的建筑空间需求和环境保护要求。
本设计总说明旨在为相关人员进行钢结构厂房的设计提供全面的指导和建议。
二、设计原则1、满足生产工艺需求:钢结构厂房的设计应首先满足生产工艺的需求,包括生产流程、设备布置、物流运输等。
2、确保结构安全:钢结构厂房的结构设计应确保其在各种可能出现的荷载条件下都是安全的,包括风载、雪载、地震等自然力。
钢结构设计总说明最终版
钢结构设计总说明1工程概况本工程建设地点位于XX,建筑功能为XXXX,建筑面积XXm'。
地上XX层,房屋高度为XXXm,地下XX层,基础埋深XXm。
本工程结构体系为X x结构。
2建筑结构的安全等级及设计使用年限设计使用年限: 50 年设计基准期: 50 年建筑结构的安全等级:二级结构重要性系数: 1.0建筑抗震设防类别:标准设防类(丙类)地基基础设计等级:甲级钢结构房屋的抗震等级:二级耐火等级:一级3自然条件3.1基本风压: 50年重现期wo =0.45kN/m',地面粗糙度类别: C类。
3.2基本雪压: 50 年重现期5 =0.40kN/m2,雪荷载准永久值系数分区: I.3.3抗震设防参数抗震设防烈度: 8度设计基本地震加速度值: 0. 20g设计地震分组:第-组场地类别:类3.4温度作用钢结构最大正温差(日均):升温30.0C钢结构最大负温差(日均):降温25. 0C3.5 工程地质与水文条件3.5.1地理及水文、气象条件3.5.2土层岩性3.5.3持力层、地基承载力与桩基设计参数3.5.4地下水腐蚀性情况3.5.5地下水位及抗浮设计水位标高3.5.6场地标准冻深等4工程标高本工程的相对标高上0.000相当于绝对标高235. 500m。
5设计依据5.1标准、规范、规程、标准图《建筑结构可靠度设计统. 标准》GB 50068- 2001《建筑工程抗震设防分类标准》GB 50223- 2008《建筑结构荷载规范》GB 50009- -2012《钢结构设计规范》GB 50017- -2003《钢结构焊接规范》GB 50661- -201 1《建筑抗震设计规范》GB 50011- 2010 (2016 年版)《建筑设计防火规范》GB 50016- 2014《建筑钢结构防火技术规范》CECS 200:2006《建筑钢结构防腐蚀技术规程》JG]/T 251- -2011《高层民用建筑钢结构技术规程》JGJ 99- -2015《高层建筑混凝土结构技术规程》JGJ 3--2010《钢管混凝土结构技术规范》GB 50936- -2014《矩形钢管混凝土结构技术规程》CECS 159:2004《型钢混凝土组合结构技术规程》JGJ 138- 2001《钢结构钢材选用与检验技术规程》CECS 300;2011《铸钢节点应用技术规程》CECS 235:2008《组合楼板设计与施工规范》CECS 273:2010《建筑工程设计文件编制深度规定》(2016 年版)地方标准和规范《多、高层民用建筑钢结构节点构造详图》01(04)SG519《多、高层建筑钢结构节点连接(次梁与主梁的简支螺栓连接、主梁的栓焊拼接》》03SG519-1 《型钢混凝土组合结构构造》04SG523《钢与混凝土组合楼(屋)盖结构构造》05SG5225.2其他设计依据文件5.2.1 X X市勘察设计研究院有限公司201X年X月X日提供的《XX项目岩土工程勘察报告》(工程编号: 201X技XXX)。
钢结构设计说明范文
钢结构设计说明范文钢结构是一种使用钢材构成的结构体系,具有高强度、刚性和耐久性的特点。
钢结构设计是指针对具体工程项目,根据设计要求和参数,进行结构分析和计算,确定钢结构的各项参数和构件尺寸,确保结构安全、经济和美观。
以下是钢结构设计的一般步骤和注意事项。
1.结构设计前的准备工作:在进行钢结构设计之前,需要对项目的设计要求和参数进行收集和分析。
这包括建筑用途、荷载标准、地震烈度、风荷载、施工工艺等各项要素。
收集并准确分析这些数据是进行设计的基础。
2.结构计算模型的建立:3.荷载计算和分析:荷载计算和分析是钢结构设计的重要部分。
根据项目的设计要求和荷载标准,计算结构所受到的各类荷载,包括永久荷载、活荷载、温度荷载、地震荷载和风荷载等。
通过荷载计算和分析,可以确定结构的设计荷载和各个荷载组合情况。
4.结构分析和计算:通过结构分析和计算,可以确定结构的各项参数和构件尺寸。
这包括弯矩、剪力、轴力和变形等方面。
结构的分析和计算可以通过手算或使用专业的计算软件进行。
5.钢材选型和规格确定:根据结构分析和计算的结果,选择适当的钢材种类和规格。
钢结构设计应该确保结构的安全和经济性,遵循国家相关标准和规范。
6.节点设计和连接:在钢结构设计中,节点设计和连接是非常重要的。
节点的设计应该满足结构刚度和变形要求,同时保证节点的可施工性和维修性。
连接构件的选型和设计应该满足结构的受力要求,确保连接的强度和稳定性。
7.结构的施工工艺和施工工作图:在钢结构设计过程中,需要考虑结构的施工工艺和施工工作图。
结构的组装和拼装方式,钢结构节点的制作和安装方式等,都需要提前规划和设计。
8.结构的验收和监理:9.结构的维护和保养:总之,钢结构设计是一个综合性的工程设计工作,需要考虑多个因素和要素。
设计人员应该熟悉相关的标准和规范,具有丰富的实践经验和相关知识。
钢结构设计的安全、经济和美观是设计的重要目标,应该在设计过程中得到充分考虑和满足。
钢结构设计总说明模板
结构设计总说明一、设计依据:1.1本工程由甲方提供数据及技术条件图进行设计。
1.2 国家现行建筑结构设计规范、规程。
《建筑抗震设计规范》(GB 50011-2010)《建筑结构荷载规范》(GB 50009-2001)(2006年版)《建筑结构可靠度设计统一标准》(GB 50068-2001)《混凝土结构设计规范》(GB50010-2010)《钢结构设计规范》(GB50017-2003)《建筑工程抗震设防分类标准》(GB 50223-2008)《冷弯薄壁型钢结构技术规范》(GB50018-2002)《建筑钢结构焊接技术规程》(JGJ81-2002)《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)二、主要设计条件:2.1 按重要性分类,本工程结构安全等级为二级.2.2 本工程主体结构设计使用年限为50年.2.3 采用本地区50年一遇的基本风压,地面粗糙度为B 类。
2.4 本工程建筑抗震设防类别为丙类.抗震设防烈度为7度;设计基本加速度为0.1g;2.5 本工程为门式刚架结构体系。
所在场地设计地震分组为第二组,场地类别为三类.2.6 采用荷载标准值:屋面活载:0.3KN/M2屋面恒载:0.25KN/M2基本雪压:0.35KN/M2基本风压:0.5KN/M2本工程结构计算采用建科院的PKPM软件(2010版)计算。
构件自重由电算程序自行考虑。
三、本工程室内%%p0.000相当于绝对标高(见规划图) 。
3.1 本工程所有结构施工图中标注的尺寸除标高以米(m)为单位外,其它尺寸均以毫米(mm)为单位.所有尺寸均以标注为准,不得以比例尺量取图中尺寸。
四、材料:4.1 本工程钢结构及连接材料应遵循下列材料规范:4.1.1 《碳素结构钢》(GB/T700).4.1.2 《低合金高强度结构钢》(GB/T1591).4.1.3 《碳钢焊条》(GB/T5117)4.1.4 《低合金钢焊条》(GB/T5118).4.1.5 《钢结构用高强度大六角头螺栓》(GB/T1228).4.1.6 《钢结构用高强度大六角头螺母》(GB/T1229).4.1.7 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》(GB/T1231).4.1.8 《六角头螺栓C级》(GB/T5780).4.1.9 《六角头螺栓》(GB/T5782).4.3 本工程所采用的钢材除满足国家材料规范要求外,地震区尚应满足下列要求:4.3.1 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。
钢结构设计总说明
钢结构设计总说明一、设计背景与目标:钢结构是一种具有高强度、轻质化和可拆卸性的建筑结构,广泛应用于工业厂房、桥梁、体育场馆等领域。
本次钢结构设计的背景是工业厂房的设计与建造,设计目标是确保工业厂房的稳定性、安全性和经济性。
二、设计原则与方法:1.符合国家相关标准和规范:本次设计依据国家钢结构设计标准和工业厂房设计规范进行。
2.结合工程实际情况:根据工业厂房的用途、建筑场地、地质条件等因素,进行合理的结构布局和设计。
3.确保结构安全性:通过强度计算和承载力分析,确定结构的合适断面和尺寸,以保证结构的安全性。
4.考虑施工技术可行性:结构设计需要考虑施工的可行性,确保施工过程的顺利进行。
5.经济性:在满足结构安全性的前提下,力求达到经济性,减少材料和人力的浪费。
三、设计内容:本次设计的工业厂房为单层钢结构,包括主体结构和副结构两部分。
1.主体结构设计:主体结构由钢柱、钢梁和钢桁架等组成。
根据工厂布局和负荷要求,采用了桁架结构,具有良好的抗震性能和变形能力。
钢柱和钢梁选用Q345B优质钢材,采用焊接连接方式。
通过强度计算,确定了合适的断面和尺寸。
2.副结构设计:副结构包括屋面、墙体和地基等部分。
屋面采用彩钢板,并进行防水处理;墙体采用轻型隔墙板,便于隔热和隔音;地基采用钢筋混凝土地基梁和钢筋混凝土基础柱,确保结构的稳定性。
3.施工图设计:根据设计方案,绘制详细的施工图纸,包括平面图、剖面图、节点图等,以便施工人员进行施工。
四、设计结果与效果:通过本次设计,得到了满足工业厂房要求的钢结构方案。
该方案具有结构稳定性好、安全可靠、经济性高等优点,满足设计目标。
同时,结构的可拆卸性也方便了后期的维护和改造。
五、设计存在的问题与展望:在本次设计过程中,经济性仍然是一个重要的考虑因素,但在一些情况下,可能需要进行结构调整以提高结构的安全性。
此外,结构施工过程中需要注意安全问题,确保施工人员的生命安全。
随着建筑行业的发展,钢结构设计也在不断创新和发展。
钢结构设计说明
钢结构设计说明一、设计依据:1.1 国家现行建筑结构设计规范、规程。
1.2 钢结构设计、制作、安装、验收应遵循下列规范、规程:1.2.1 《建筑结构荷载规范》(GB 50009-2001)(2006年版)1.2.2《钢结构设计规范》(GBJ 50017-2003)1.2.3《冷弯薄壁型钢结构技术规范》(GB 50018-2002)1.2.4《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002)1.2.5《建筑抗震设计规范》(GB 50011-2001)(2008年版)1.2.6《钢结构工程施工质量验收规范》(G B 50205-2001)1.2.7《建筑钢结构焊接技术规程》(JGJ 81-2002)1.2.8《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ 82-91)1.2.9《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)二、本说明为本工程钢结构部分说明,基础及钢筋混凝土部分详见结施图中土建结构设计说明。
三、主要设计条件:3.1 按重要性分类,本工程安全等级为二级。
3.2本工程主体结构设计使用年限为25年。
3.3本工程建筑抗震设防类别为丁类,抗震设防烈度为4度,设计地震分组为第一组,设计基本地震加速度为0.05g,场地类别为II类。
3.4永安地区基本风压为0.4KN/ m2,地面粗糙度为B类,刚架、檀条、墙梁、及围护结构体型系数按《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002)取值。
3.5设计荷载标准值:3.5.1屋面恒荷载(不含刚架自重):0.20KN/ m2。
3.5.2屋面活荷载:计算刚架时为0.30KN/ m2,计算屋面板及檀条时为0.50 KN/ m2。
3.5.3屋面雪荷载:0 KN/ m2,屋面施工荷载:1.0KN。
四、本工程±0.000为室内地坪标高,相当于绝对标高详建施。
本工程所有结构施工图中标注的尺寸除标高以m为单位外,其余尺寸均以mm为单位,图纸中所有尺寸均以标注为准,不得以比例尺量取图中尺寸。
钢结构设计总说明
结构设计总说明1.工程概况1。
1.本工程为钢结构厂房。
1。
2。
建筑结构安全等级为三级,设计使用年限为15年.1.3 本工程为多跨门式钢架结构.钢结构梁柱连接采用刚性连接,梁与砼柱采用铰接连接。
1。
4 计量单位(除注明外):长度:mm;角度:度;标高:m;,强度:N/mm1.5。
钢结构为两阶段设计,在我院提供的钢结构设计图的基础上,还应由钢结构承包商提供制作施工图及相关计算书等设计资料并经我院认可。
2.执行标准2。
1 本工程设计采用的现行国家标准规范规程主要有:《建筑结构可靠度设计统一标准》GB50068—2001《建筑工程抗震设防分类标准》GB50223-2008《建筑抗震设计规范》GB50011-2010《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017—2003《建筑设计防火规范》GB50016-2006《气体保护焊用钢丝》GB/T14958-94《低合金高强度结构钢》GB/T1591—2008《熔化焊用钢丝》GB/T14957—1994《低合金钢焊条》GB/T 5118-1995《钢结构焊接规范》GB50661-2011《工业建筑防腐蚀设计规范》GB50046—2008《钢结构用高强度大六角头螺栓》GB/T 1228《埋弧焊用碳钢焊丝和焊剂》GB/T5293-1999《钢结构用扭剪型高强度螺栓连接副》GB/T 3632《低合金钢焊条》GB/T5118-1995《钢结构高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~1231《钢结构用扭剪型高强度螺栓连接副技术条件》GB/T3633-2008《钢结构高强度螺栓连接技术规程》JGJ82—2011《钢结构用高强度大六角头螺母》GB/T 1229《建筑用压型钢板》GB/T12755—2008《六角头螺栓--C级》GB/T5780-2000《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《圆柱头焊钉》GB/T10433《钢结构防火涂料应用技术规程》CECS24:90《钢结构工程施工质量验收规范》GB50205—2001《混凝土结构后锚固技术规程》JGJ145—20043.结构设计计算程序中国建筑科学研究院空间有限元分析设计软件PKPM之STS模块(2012年6月30版)。
钢结构设计说明
4基本设计参数: 4.1本工程设计年限为 50年,结构安全等级为二级。
5结构材料:(图中特殊注明者除外) 5.1主结构(框架梁柱、夹层柱)均采用现行国家标准《低合金高强度结构钢》(GB\1591-2008 ) 中规定的Q345钢,对焊接用钢应具有含碳量的合格保证。
主结构构件采用的钢材应符合现 行国家标准《热轧钢板和钢带的尺寸,重量,外形及公允偏差》 选材料的实测厚度应在设计公称厚度所对应的公差范围内。
5.2次结构(墙梁、实腹檩条及面板等冷弯薄壁构件)均采用与 有屈服点、抗拉强度及伸长率的合格保证。
5.3所有热轧型钢(角钢、方管和圆钢等)均采用现行国家标准 中规定的Q235B 级钢(图中注明除外) 5.4所有圆钢拉杆均采用现行国家标准《优质碳素钢》 (GB/T699-1999 )中规定的35号钢。
5.5中轻级工作制吊车梁(起重量 <30t )采用现行国家标准《低合金高强度结构钢》 (GB/T1591-2008 )中规定的 Q235B 级钢(图中注明除外)螺栓: 高强度螺栓(摩擦型):应采用符合现行国家标准螺母、垫圈技术条件》(GB/T1228~1231)中规定的 普通螺栓 应符合现行国家标准《六角头一 C 级》 (GB709-2006)的规定,所 Q345B 钢等强的材料,且具 《碳素结构钢》(GB700-2006 ) 《钢结构用高强度大六角头螺栓 大六角头 10.9S 螺栓。
(GB/T5780-2000 ) 7.3的规定,其机械性能 GB30981的规定。
应符合现行国标《紧固件机械性能、螺栓、螺钉和螺柱》 锚栓采用Q235钢制作 5.7焊钉:圆柱头焊钉连接件应符合现行国家标准《电弧螺柱焊用圆柱头焊钉》 (GB/T10433-2002 )的规定。
5.8焊接材料: 5.8.1手工电弧焊的焊条, 应符合现行国家标准 《碳钢焊条》(GB/T5117 )或《低合金钢焊条》 (GB/T5118 )的规定,选择的焊条型号应与主体金属力学性能相适应5.8.2埋弧自动焊或半自动焊接用的焊丝,应符合现行国家标准《融化焊用钢丝》 (GB/T14958-94 )的规定,选择的焊丝和焊剂型号应与主体金属力学性能相适应。
钢结构设计总说明
钢结构设计总说明一、工程概况:本工程为山东莱芜十八乐物流中心仓库,仓库长205米,宽129米,地上一层,结构体系横向为钢框架结构体系,纵向为多跨排架体系。
檐口高度为8.5米,基础采用灌注桩基础。
屋面系统采用可滑动屋面系统,半坡延伸长度为64.5米。
2、建筑结构安全等级及使用年限:2.1、建筑结构安全等级:二级2.2、结构设计使用年限:50年(主体结构)2.3、建筑抗震设防类别:丙类2.4、地基基础设计等级:丙级3、建筑物室内地面标高+0.000相当于217.000米。
4、钢结构设计今年的规范规定及材料标准GB50068-2001建筑结构可靠设计统一标准GB50009-2001(2006版)建筑结构荷载规范GB50007-2002 建筑地基基础设计规范GB50010-2002 混凝土结构设计规范GB50223-2004 钢结构设计规范GB20011-2001 建筑抗震设防分类标准GB/T50104-2001 建筑制图标准GB/T50105-2001 建筑结构制图标准GB8923 涂装前钢材表面锈蚀等级和除锈等级GB50205-2001 钢结构工程施工及验收规范JGJ81-2002 建筑钢结构焊接规程JGJ82-91 钢结构高强度螺栓连接的设计、施工及验收规程CECS24-90 钢结构防火涂料应用技术规程GB700-88 碳素结构钢GB/T1591-94 低合金高强度结构钢GB/T12755-91 建筑用压型钢板GB1228-1231-91 钢结构用高强度扭剪型大六角螺栓、大六角头螺母、垫圈等技术条件GB3632-3633 钢结构用扭剪高强螺栓连接副技术条件GB/T14957-94 熔化焊用钢丝GB/T5293-85 碳素钢埋弧焊用焊剂GB/T5117-95 碳钢焊条GB/T5118-95 低合金钢焊条5、荷载条件及抗震要求:5.1、永久荷载:0.3KN/m2,管道荷载:0.4KN/m25.2、雪荷载:0.35KN/m25.3、风荷载:WO=0.4 KN/m2(50年基准期),地面粗糙度为B 类。
钢结构设计总说明
钢结构设计总说明一、工程概况1、工程名称:_____2、建设地点:_____3、工程规模:本工程建筑总面积为_____平方米,其中钢结构部分的建筑面积为_____平方米。
4、建筑用途:本建筑主要用于_____。
5、结构形式:主体结构采用_____钢结构形式。
二、设计依据1、业主提供的设计任务书和相关要求。
2、国家及地方现行的有关规范、规程和标准,主要包括但不限于:《钢结构设计标准》(GB 50017-2017)《建筑结构荷载规范》(GB 50009-2012)《建筑抗震设计规范》(GB 50011-2010)(2016 年版)《钢结构工程施工质量验收规范》(GB 50205-2020)三、设计荷载1、恒载:根据建筑构造和材料自重计算确定,包括结构自重、屋面防水层、保温层、吊顶等自重。
2、活载:屋面活载:取值为_____kN/m²。
楼面活载:根据使用功能确定,取值为_____kN/m²。
楼梯活载:取值为_____kN/m²。
风载:基本风压取值为_____kN/m²,地面粗糙度为_____类。
雪载:基本雪压取值为_____kN/m²。
四、抗震设计1、本工程抗震设防烈度为_____度,设计基本地震加速度为_____g,设计地震分组为第_____组。
2、建筑抗震设防类别为_____类,钢结构抗震等级为_____级。
3、抗震设计方法:采用_____抗震设计方法。
五、材料选用1、钢材:主结构钢材选用_____牌号的钢材,其质量应符合_____标准的要求。
次结构钢材选用_____牌号的钢材。
2、焊接材料:手工电弧焊焊条选用_____型号,其质量应符合_____标准的要求。
二氧化碳气体保护焊焊丝选用_____型号。
埋弧焊焊丝和焊剂选用_____型号。
3、高强螺栓:高强螺栓采用_____性能等级的高强度螺栓,其质量应符合_____标准的要求。
高强螺栓连接副的扭矩系数应符合相关标准的规定。
钢结构课程设计说明书
钢结构课程设计计算说明书目录-、设计资料 (2)二屋架形式,尺寸及支撑布置 (2)三、荷载与内力计算 (4)1.荷载计算 (4)2.内力计算 (4)四、杆件截面设计 (6)1.上弦杆 (7)2.下弦杆 ...................... 错误!未定义书签。
3.端斜杆Ba (9)4.斜杆Bb (9)5.再分腹杆c1G (100)6.中竖杆Je (101)五、节点设计 (122)1. 下弦节点b ................................ 133 2 .上弦节点B ................................ 134 3 .屋脊节点K ................................ 155 4 .下弦跨中节点e ............................ 176 5 .端部支座节点a . (187)钢结构梯形屋架课程设计-、设计资料已知条件:天津某厂金工车间,梯形钢屋架跨度27m ,长度180m ,柱距6m 。
该车间内设有一台30t 中级工作制桥式吊车。
采用1.5m×6m 预应力混凝土大型屋面板,冬季最低温为-20度,采用80mm 厚泡沫混凝土保温层,卷材屋面,屋面坡度i =1/10。
屋面活荷载标准值为0.7 kN/m 2,雪荷载标准值为0.3 kN/m 2,积灰荷载标准值为0.35 kN/m 2。
屋架铰支在钢筋混凝土柱上,上柱截面为400 mm×400 mm,混凝土标号为C20。
钢材采用Q235B 级,焊条采用E43型。
二 屋架形式,尺寸及支撑布置屋架的计算跨度:Lo=27000-2×150=26700mm端部高度:h=2000mm (轴线处),h=2015mm (计算跨度处) 跨中高度:002670020150.1335022L H H i mm =+=+⨯= 屋架的高跨比:33500.1254626700O H L == 屋架形式及几何尺寸见图1所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
结构设计总说明
一、设计依据:
1.1本工程由甲方提供数据及技术条件图进行设计。
1.2 国家现行建筑结构设计规范、规程。
《建筑抗震设计规范》(GB 50011-2010)
《建筑结构荷载规范》(GB 50009-2001)(2006年版)
《建筑结构可靠度设计统一标准》(GB 50068-2001)
《混凝土结构设计规范》(GB50010-2010)
《钢结构设计规范》(GB50017-2003)
《建筑工程抗震设防分类标准》(GB 50223-2008)
《冷弯薄壁型钢结构技术规范》(GB50018-2002)
《建筑钢结构焊接技术规程》(JGJ81-2002)
《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)
《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)
二、主要设计条件:
2.1 按重要性分类,本工程结构安全等级为二级.
2.2 本工程主体结构设计使用年限为50年.
2.3 采用本地区50年一遇的基本风压,地面粗糙度为B 类。
2.4 本工程建筑抗震设防类别为丙类.抗震设防烈度为7度;设计基本加速度为0.1g;
2.5 本工程为门式刚架结构体系。
所在场地设计地震分组为第二组,场地类别为三类.
2.6 采用荷载标准值:
屋面活载:0.3KN/M2屋面恒载:0.25KN/M2
基本雪压:0.35KN/M2基本风压:0.5KN/M2
本工程结构计算采用建科院的PKPM软件(2010版)计算。
构件自重由电算程序自行考虑。
三、本工程室内%%p0.000相当于绝对标高(见规划图) 。
3.1 本工程所有结构施工图中标注的尺寸除标高以米(m)为单位外,其它尺寸均以毫
米(mm)为单位.所有尺寸均以标注为准,不得以比例尺量取图中尺寸。
四、材料:
4.1 本工程钢结构及连接材料应遵循下列材料规范:
4.1.1 《碳素结构钢》(GB/T700).
4.1.2 《低合金高强度结构钢》(GB/T1591).
4.1.3 《碳钢焊条》(GB/T5117)
4.1.4 《低合金钢焊条》(GB/T5118).
4.1.5 《钢结构用高强度大六角头螺栓》(GB/T1228).
4.1.6 《钢结构用高强度大六角头螺母》(GB/T1229).
4.1.7 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》(GB/T1231).
4.1.8 《六角头螺栓C级》(GB/T5780).
4.1.9 《六角头螺栓》(GB/T5782).
4.3 本工程所采用的钢材除满足国家材料规范要求外,地震区尚应满足下列要求:
4.3.1 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。
4.3.2 钢材应具有明显的屈服台阶,且伸长率不应小于20%。
4.3.3 钢材应具有良好的焊接性和合格的冲击韧性屋面檩条采用冷弯薄壁C型钢、墙面
为冷弯薄壁C型钢(Q235)。
4.3.4 钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格证,对焊接结构。
尚应具有碳含量的合格保证.焊接承重结构以及重要的非焊接承重结构的钢材还应具有冷弯试验的合格保证.
4.4 本工程钢柱、钢梁、吊车梁、抗风柱采用Q235B钢。
支撑构件采用Q235B。
4.5 高强螺栓.螺母和垫圈采用《优质碳素结构钢技术条件》(GB699-1988)中规定的钢材制作;其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》
4.6 檩条与檩托、隅撑,隅撑与刚架斜梁等次要连接采用普通螺栓,普通螺栓应符合现行国家标准《六角头螺栓-C级》(GB/T5780-2000)的规定.
4.7 压型钢板(YXB):
4.7.1 屋面板: 参见建筑设计说明.
4.7.2 墙面板:参见建筑设计说明。
五、钢结构制作与加工:
5.1 钢结构构件制作时,应按照《钢结构工程施工及验收规范》(GB50205-2001) 进行制作。
5.2 钢材加工前应进行校正,使之平整,以免影响制作精度。
5.3 除特殊注明外,高强螺栓钻孔直径比螺栓直径大1.5mm(M%%14620)~2.0mm(M>20).
5.4 焊接:
5.4.1 焊接时应选择合理的焊接工艺,以减小钢结构中产生的焊接应力和焊接变形。
5.4.2 组合H型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊。
5.4.3 组合H型钢因焊接产生的变形应以机械或火焰矫正调直。
5.4.4 Q235与Q235钢间焊接,应采用E43型焊条;Q345与Q235钢之间焊接应采用E43型焊条。
5.4.5 构件角焊缝厚度hf,不得小于1.5 t(较厚焊件);不得大于1.2t(较薄焊件)。
5.4.6 焊缝质量等级:除特殊注明外,端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊,质量等级为二级,其他为三级。
六、钢结构的运输、检验、堆放:
6.1 在运输及操作过程中应采取措施防止构件变形和损坏.
6.2 结构安装前应对构件进行全面检查。
6.3 构件堆放场地应事先平整夯实,并做好四周排水。
6.4 构件不宜直接放置于地面上.
七、钢结构安装:
7.1 刚架屋面斜梁组装时,应尽量在地面采用立拼,以防斜梁侧向变形.并在吊装过程中有保护斜梁不变形的措施。
7.2 刚架在施工中应及时安装支撑,必要时增设缆风绳充分固定。
7.3.结构吊装就位后,应及时系牢支撑及其他联系构件,保证结构的稳定性。
7.4 .必须保证锚固钢筋与预埋钢板的焊接可靠,预埋钢板定位准确。
7.5 不得利用已安装就位的构件起吊其他重物。
7.6.高强螺栓终拧之后,在高强螺栓连接范围之内严禁进行焊接。
7.7 高强螺栓施工
7.7.1 在钢构件加工、除锈、喷涂过程中,应保证高强度螺栓连接磨擦面干燥、整洁,不得有飞边、焊疤、污垢等,磨擦面不得喷漆。
7.7.2 对于在现场发现的因加工误差而无法进行施工的构件螺栓孔,不得采用锤击等不合理手段将螺栓强行穿入或用气割扩孔,应与设计单位协商处理;
7.8.说明未尽事宜,按照《钢结构工程施工及验收规范》(GB50205) 的有关要求执行。
八、钢结构涂装:
8.1 除锈:钢构件除锈应符合《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)的相关规定。
除镀锌构件外,制作前钢构件表面均应进行喷射(抛射)除锈处理,不得手工除锈,除锈质量等级应达到国标GB8923中Sa2.5级标准,抗滑移系数为0.50(Q345)或0.45(Q235)。
8.2 防腐涂层如下:
铁红防锈漆两遍,醇酸面漆两遍。
漆膜总厚度不小于125μm
8.3 下列情况免涂油漆:
8.3.1 埋于混凝土中。
8.3.2 与混凝土接触面。
8.3.3 将要焊接的位置。
8.3.4 螺栓连接范围内,构件接触面。
九、螺栓图例:
高强螺栓永久螺栓安装螺栓圆形栓孔长圆形栓孔
注:M20表示螺栓公称直径20mm;%%13021.5表示螺栓孔直径21.5mm。
十、焊缝表示方法:
本工程施工图纸中焊缝表示方法依据《焊缝符号表示方法GB324-88》,
构件加工时应根据其中具体规定进行焊缝安装。
十一、其他:
12.1 本结构施工图应与其它专业的施工图密切配合。
以确保使用过程中的结构安全。
12.2 钢结构使用过程中,应根据材料特性,定期对结构进行必要维护,
12.3 未经设计允许,业主不得改变结构的使用环境和用途。
