钽电容温度特性曲线图
钽电解电容器使用注意事项
钽电解电容器使用注意事项为了使钽电容器以最稳定的质量充分发挥其性能，必须以适当的方式使用，使用前请先确认电容器的使用条件和规定的性能，必须遵守规格书上所规定的条件，如果使用条件不符合规定范围或在未规定的条件下使用，请明确其条件与本公司商谈。
一、 设计电路1、使用电压电容器的故障受到使用电压和额定电压的比率影响很大。
设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。
1）使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的2）在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其它电容器放电。
3）钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。
请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。
无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。
2、反向电压钽电容器为有极性电容器，所以请勿施加反向电压，不可使用在只有交流的电路中。
1）在不得已的情况下，允许在短时间内施加小量的反向电压，其值为：25℃下：≤10%U R（额定电压）或1V（取小者）85℃下：≤5%U R（额定电压）或0.5V（取小者）2）如果将电容器长期使用在反向电路中时，请选用无极性钽电容器。
3）银外壳非固体电解钽电容器不能承受反向电压。
4）原则上禁止使用万用表的电阻档对有钽电容的电路或电容器本身进行不分极性的测试。
5）在测量使用过程中，如不慎使钽电容器承受了不应有的反向电压，请将该电容器报废，即使其各项电参数仍然合格。
3、波纹电压请在电容器规定的允许波纹电压内使用。
1）使用时，直流偏压与交流分压峰值之和不得超过电容器的额定电压。
2）交流负峰值与直流偏压之和不超过电容器允许的反向电压值。
3）波纹电流通过钽电容器产生有功功率损耗，进而电容器自身温升导致的热击穿失效概率增大，因此有必要对通过电容器的波纹电流或电容量允许的功率损耗进行限制。
钽电容
去年NEC财年亏损严重，11月发水后钽电容业务卖给KEMET，要 到7月份才有市场策略；AVX在小尺寸就只有106P/226P在供应，数 量也不大；ROHM只有476P/107A这两个产品有竞争力，其他料号也 没优势，而且产能也不足够。
今年以来，第一个季度以及即将过去的第二季度，钽电容市场 行情一遍低迷，随着国家大力扶持国内企业的政策，预计钽电容 等电子元件即将迎来第一波销售高峰。因此，国内必然崛起一大 批国内企业打响他们的品牌，而要打响品牌，首先质量要过硬， 电子产品质量过硬靠的是电子元件的质量过硬，而高端电子产品 不可缺少的贴片钽电容（因其滤波功能，稳定性，可靠性极佳） 必然会成为很多品牌厂商对于贴片电容类产品的首选，接下来， 钽电容即将迎来销售高峰。钽电容市场行情前景依然充满阳光！
➢ 陶瓷电容是跟介质有关，陶瓷介质在不同温度下介电常数 不一样； 铝电解电容是跟电解液的导电能力有关，温度 影响电解液里离子运动的速度。BUT,钽电容为Ta2O5电解 质，温度对其介电常数影响不大。
电容尺寸与容量关系
➢ 在钽电容，铝电容，MLCC三类电容中，MLCC的尺寸最小， 但是电容值无法做太大，一般用于低频。钽电容相比MLCC 尺寸要大，但是容量也是比MLCC高很多，可由于内部的特 性，其CV值（电容与电压乘积）做不大，容量和电压有一 定范围，一般从0.1uF~1000uF；工作电压从2V~50V；这些 因素都限制了钽电容在高压大容量上的应用。而铝电容体 积最大，容量也可以做很大。
片式钽电容器技术总结及应用指南3.2

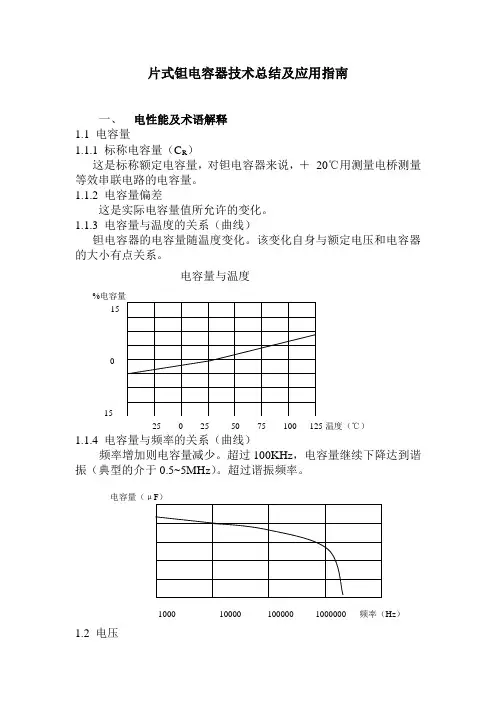

片式钽电容器技术总结及应用指南一、 电性能及术语解释 1.1 电容量1.1.1 标称电容量（C R ）这是标称额定电容量，对钽电容器来说，＋ 20℃用测量电桥测量等效串联电路的电容量。
1.1.2 电容量偏差这是实际电容量值所允许的变化。
1.1.3 电容量与温度的关系（曲线）钽电容器的电容量随温度变化。
该变化自身与额定电压和电容器的大小有点关系。
电容量与温度%15 0-15-25 0 25 50 75 100 125温度（℃）1.1.4 电容量与频率的关系（曲线）频率增加则电容量减少。
超过100KHz ，电容量继续下降达到谐振（典型的介于0.5~5MHz ）。
超过谐振频率。
电容量（μF ）1000 10000 100000 1000000 频率（Hz ）1.2 电压1.2.1 直流额定电压（V R ）这是85℃持续施加的直流额定电压。
1.2.2 类别电压（V C ）这是可施加到电容器上的最大电压。
在85℃时它等于额定电压，超过该温度，它将呈直线下降，在125℃达到V R 的2/3。
最大类别电压与温度%1009070 5075 95 115 温度（℃）1.2.3 浪涌电压（V S ）用最小串联电阻为1千欧的电阻在电路中对电容器在短时间内施加的最大电压。
在每小时内每次为期30秒的浪涌电压可达10次。
在电路设计中，浪涌电路不能作为参数使用，在常规操作中，电容器要定期充电、放电。
1.2.4 固体钽电容器承受浪涌电压和浪涌电流的能力有限。
这和其它电容器有共同之处，因为通过电介质的电场强度很大。
例如一个25v 的电容器在额定电压下操作时就具备147kv/mm 的电场强度。
确保电压通过电容器引出端时不超过规定的标称额定浪涌电压是相当重要的。
在低阻抗线路中，电容器易受到浪涌电压的应力。
降低电容器额定电压的50%或更多，可增加元件的可靠性。
在需承受快速充电和放电的电路中，我们推荐1Ω/v的保护电阻。
如果可能的话，应使用达到70%的降额度。
钽电容
➢ 陶瓷电容是跟介质有关，陶瓷介质在不同温度下介电常数 不一样； 铝电解电容是跟电解液的导电能力有关，温度 影响电解液里离子运动的速度。BUT,钽电容为Ta2O5电解 质，温度对其介电常数影响不大。
电容尺寸与容量关系
➢ 在钽电容，铝电容，MLCC三类电容中，MLCC的尺寸最小， 但是电容值无法做太大，一般用于低频。钽电容相比MLCC 尺寸要大，但是容量也是比MLCC高很多，可由于内部的特 性，其CV值（电容与电压乘积）做不大，容量和电压有一 定范围，一般从0.1uF~1000uF；工作电压从2V~50V；这些 因素都限制了钽电容在高压大容量上的应用。而铝电容体 积最大，容量也可以做很大。
钽电容 在手机上的应用
射频端：存能使用，PA工作的 时候，特别是TDD系统，PA是从 不工作到工作的状态的变化， 电压会被明显拉低，有钽电容 在可以使得电压的变化会平缓 一些。 电源端：电源端电容作用为滤波，容值越大就越能保证输出 电压的稳定性，纹波小。 音频端：音频的串联电容作用为隔直，容量越大，通过的音 频范围越大，低音效果越好。ESR值越低对输出功率影响越 小，效率越高，但因相对于耳机的阻抗较小，因此对ESR要 求不高。
漏电流：较小，随着温度和电 压的增大而增大。
钽电容 失效
❖氧化膜存在缺陷，部分恶化，引起介质的漏电流异常，最后 导致介质短路（自愈）-----电流型
电容器温度特性图

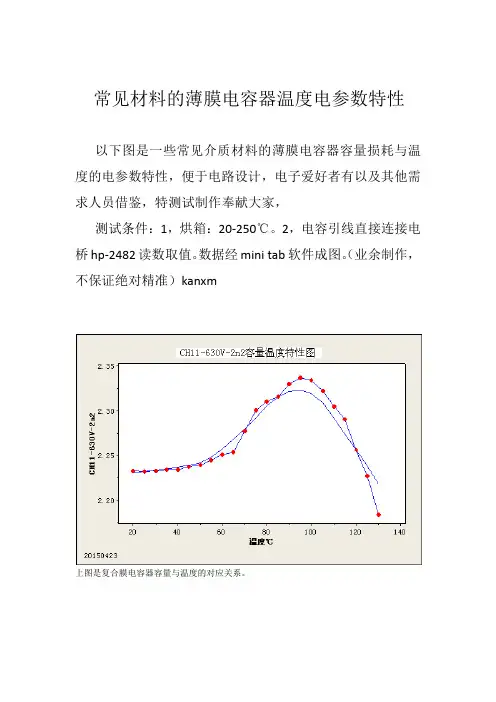

常见材料的薄膜电容器温度电参数特性
以下图是一些常见介质材料的薄膜电容器容量损耗与温度的电参数特性，便于电路设计，电子爱好者有以及其他需求人员借鉴，特测试制作奉献大家，
测试条件：1，烘箱：20-250℃。
2，电容引线直接连接电
（业余制作，桥hp-2482读数取值。
数据经mini tab软件成图。
不保证绝对精准）kanxm
上图是复合膜电容器容量与温度的对应关系。
上图是复合膜电容器损耗与温度的对应关系。
此图也是复合膜电容器容量与温度的对应关系。
此图也是复合膜电容器损耗与温度的对应关系。
上二图是聚丙烯膜电容器容量，损耗与温度的对应关系。
上述二图是聚丙烯金属化膜电容器容量，损耗与温度的对应关系。
上图是聚酯（涤纶）膜电容器容量与温度的对应关系。
上图是聚酯（涤纶）膜电容器损耗与温度的对应关系。
上图是聚酯（涤纶）膜电容器容量与温度的对应关系。
上图是聚酯（涤纶）膜电容器损耗与温度的对应关系。
上图是聚酯（涤纶）金属化膜电容器容量与温度的对应关系。
上图是聚酯（涤纶）金属化膜电容器损耗与温度的对应关系。
上图是聚丙烯金属化膜电容器容量与温度的对应关系。
上图是聚丙烯金属化膜电容器损耗与温度的对应关系。
钽电容参数介绍及使用技巧
钽电容（Tantalum Capacitors）钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，由于钽电容内部没有电解液，很适合在高温下工作。
钽电容由于采用颗粒很细的钽粉，且钽的介电常数很高，所以在单位体积内钽电容的容量可以做到比较大。
钽电容的特点是温度范围宽、耐高温、寿命长、误差小、高稳定性,最高的容量体积比。
当然，还有高成本和过于复杂的生产技术。
在优点突出的前提下,钽电容器也具有要命的弱点,耐纹波性能与其它电容器相比较差,不能承受过高的反向电压。
钽电容器仍然具有最高的可靠性.这是它一至在军用及仪器行业里使用成为首选的根本原因。
从成本及性价比的角度看，在实际使用中，钽电容主要应用于1UF-220UF情况下的中小电源滤波作用。
目前全球钽电容的生产厂家主要有AVX、KEMET、NEC、VISHAY、NICHICON、三星、三洋等等。
美国品牌的钽电容如AVX/KEMET外观都是黄色，其它一些品牌外观都是黑色。
钽电容内部结构图：钽电容内部等效电路：钽电容MARK标识：钽电容主要参数：1、容值范围：钽电容的容值参数范围一般在0.47UF-680UF，不同厂家根据工艺能力，稍微有区别。
一般情况下钽电容使用参数范围在1UF-220UF左右。
从下面图表可以看出，钽电容在超过100K以上频率时，电容参数急剧减小。
所以，钽电容一般情况下只适合低频情况下中大电流滤波。
2、额定电压：一般钽电容的额定电压范围在4V-50V，考虑到125度环境需要做降额使用，参考下表。
在常规-55°C to + 125°C环境下，额定电压需要降额到2/3左右使用。
具体降额可以用下列公式计算：Vmax=( 1-(T-85)/125)×VRVmax是最大工作电压T 是要求的工作温度VR是额定电压值得注意的是上述公式只适用于高阻抗的放电电路。
同时,上述公式并没有考虑交流分量和浪涌的影响，因此当使用温度较高时,必须使用更大的降额电压才能稳定可靠地工作。
钽电容知识总结
一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。
钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。
.基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态，钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺。
固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由，目前最新的是采用聚合物作为负极材料，性钽丝引出，传统的负极是固态MnO2。
能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。
一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。
1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。
低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。
2、加了太多或太少有什么影响？如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。
如果太少：起不到改善钽粉流动性的作用。
拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。
樟脑的加入会导致钽粉中杂质含量增加，影响漏电。
每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。
电容图解之钽电容
胆电容优点：体积小、电容量较大、外形多样、长寿命、高可靠性、工作温度范围宽缺点：容量较小、价格贵、耐电压及电流能力较弱、应用：军事通讯、航天、工业控制、影视设备、通讯仪表重点：1.也属于电解电容的一种，使用金属钽做介质，不像普通电解电容那样使用电解液，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制，本身几乎没有电感，但这也限制了它的容量。
2.由于钽电容内部没有电解液，很适合在高温下工作。
3.钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。
此层氧化膜介质与组成电容器的一端极结合成一个整体，不能单独存在。
因此单位体积内具有非常高的工作电场强度，所具有的电容量特别大，即比容量非常高，因此特别适宜于小型化。
4.钽电容的性能优异，是电容器中体积小而又能达到较大电容量的产品，在电源滤波、交流旁路等用途上少有竞争对手。
5.钽电解电容器具有储藏电量、进行充放电等性能，主要应用于滤波、能量贮存与转换，记号旁路，耦合与退耦以及作时间常数元件等。
在应用中要注意其性能特点，正确使用会有助于充分发挥其功能，其中诸如考虑产品工作环境及其发热温度，以及采取降额使用等措施，如果使用不当会影响产品的工作寿命。
6.在钽电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。
这种独特自愈性能，保证了其长寿命和可靠性的优势。
7.钽电容器具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。
标识方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。
（2）文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F等。
和电阻的表示方法相同。
钽电容全参数介绍及使用技巧
钽电容（Tantalum Capacitors）钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，由于钽电容内部没有电解液，很适合在高温下工作。
钽电容由于采用颗粒很细的钽粉，且钽的介电常数很高，所以在单位体积内钽电容的容量可以做到比较大。
钽电容的特点是温度范围宽、耐高温、寿命长、误差小、高稳定性,最高的容量体积比。
当然，还有高成本和过于复杂的生产技术。
在优点突出的前提下,钽电容器也具有要命的弱点,耐纹波性能与其它电容器相比较差,不能承受过高的反向电压。
钽电容器仍然具有最高的可靠性.这是它一至在军用及仪器行业里使用成为首选的根本原因。
从成本及性价比的角度看，在实际使用中，钽电容主要应用于1UF-220UF情况下的中小电源滤波作用。
目前全球钽电容的生产厂家主要有AVX、KEMET、NEC、VISHAY、NICHICON、三星、三洋等等。
美国品牌的钽电容如AVX/KEMET外观都是黄色，其它一些品牌外观都是黑色。
钽电容内部结构图：钽电容内部等效电路：钽电容MARK标识：钽电容主要参数：1、容值范围：钽电容的容值参数范围一般在0.47UF-680UF，不同厂家根据工艺能力，稍微有区别。
一般情况下钽电容使用参数范围在1UF-220UF左右。
从下面图表可以看出，钽电容在超过100K以上频率时，电容参数急剧减小。
所以，钽电容一般情况下只适合低频情况下中大电流滤波。
2、额定电压：一般钽电容的额定电压范围在4V-50V，考虑到125度环境需要做降额使用，参考下表。
在常规-55°C to + 125°C环境下，额定电压需要降额到2/3左右使用。
具体降额可以用下列公式计算：Vmax=( 1-(T-85)/125)×VRVmax是最大工作电压T 是要求的工作温度VR是额定电压值得注意的是上述公式只适用于高阻抗的放电电路。
同时,上述公式并没有考虑交流分量和浪涌的影响，因此当使用温度较高时,必须使用更大的降额电压才能稳定可靠地工作。
钽电容知识总结
一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。
钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。
.基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态，钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺。
固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由，目前最新的是采用聚合物作为负极材料，性钽丝引出，传统的负极是固态MnO2。
能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。
一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。
1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。
低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。
2、加了太多或太少有什么影响？如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。
如果太少：起不到改善钽粉流动性的作用。
拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。
樟脑的加入会导致钽粉中杂质含量增加，影响漏电。
每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。
AVX钽电容温度特性曲线图
AVX钽电容温度特性曲线图在介绍AVX钽电容的温度特性曲线前,我们必需对以下两个基本概念有所认识:额定容量（CR）这是额定电容。
对于钽OxiCap®电容器的电容测量是在25°C时等效串联电路使用测量电桥提供一个0.5V RMS120Hz的正弦信号，谐波与2.2Vd.c.偏见.电容公差这是实际值的允许偏差电容额定值。
如需阅读，请咨询AVX技术出版物“电容固体钽电容器“公差。
钽电容器的电容随温度变化而发生变化。
这种变化本身就是一个小的程度上依赖额定电压和电容的大小。
从下面的温度曲线图上可以看出在工作温度范围内，钽电容和铌电容的容量会随着温度的上升而上升。
以上由AVX代理商希迪电子整理提供钽电容的浪涌电压是指电容在很短的时间经过最小的串联电阻的电路33Ohms（CECC国家1KΩ）能承受的最高电压。
浪涌电压，常温下一个小时时间内可达到高达10倍额度电压并高达30秒的时间。
浪涌电压只作为参考参数，不能用作电路设计的依据，在正常运行过程中，电容应定期充电和放电。
不同温度下浪涌电压的值是不一样的，在85度及以下温度时，分类电压VC等于额定电压VR，浪涌电压VS等于额度电压VR的1.3倍；在85到125度时，分类电压VC等于额定电压VR的0.66倍，浪涌电压VS等于分类电压VC的1.3倍。
AVX钽电容能承受的电压和电流浪涌能力是有限的，这是基于所有电解电容的共同属性，一个值够高的电应力会穿过电介质，从而破坏了介质。
例如一个6伏的钽电容在额定电压运行时，有一个167千伏/毫米电压的电场。
因此一定要确保整个电容器终端的电压的决不会超过规定的浪涌电压评级。
作为钽电容负极板层使用的半导体二氧化锰有自愈能力。
然而，这种低阻是有限的。
在低阻抗电路的情况下，电容器可能被浪涌电流击穿。
降压的电容，增加了元件的可靠性。
AVX公司推荐降级表“（第119页）总结额定电压使用上常见的电压轨迹，低阻抗钽电容在电路进行快速充电或放电时，保护电阻建议为1Ω/ V。
片式钽电解电容器使用技术说明
钽电解电容器使用技术指南一.钽电解电容器性能简要说明钽电容器目前仍然是一种体积容量比最高的电荷能量储存元件,它能够储存的电能量高低取决于介质层的厚度和面积，而它的介质层的介电能力可以达到120KV/mm，它相对的介电常数为27×10-12法拉/米，因此钽电容器可以在很薄的介质层内承受极高的场强，这是它体积容量比较高的根本原因。
它可以储存的电容量C与介质层的厚度d及介质层的面积A之间的关系如下：C=(ε0εr A)/d这里：ε0是真空中的介质常数(8.855×10-12法拉/米)εr是五氧化二钽的相对介质常数=27d 是金属中电介质的厚度(单位是米)C 是电容量，单位法拉A 是表面积，单位是m2钽电容器能够储能是因为其介质层五氧化二钽具有容许交流电通过阻止直流电通过的单向导电性，因此它属于极性电容器，使用和测试时必须特别注意它与叠层陶瓷电容器的区别。
其介质层的形成是基于钽是一种阀金属，在电化学状态下形成的无定型五氧化物具有的单向导电性是它能够成为制造电容器的优良材料的根本原因，它的介质层形成的电化学原理见下化学式。
介质的厚度通过形成（赋能）过程中施加的电压进行控制，最初在酸性溶液中保持直流电流不变，直到达到正确的介质厚度，（即电压达到“赋能”电压），然后转换到电压不变，直到电流衰减接近为零。
下面的化学方程式介绍了该过程。
钽阳极：2Ta→2Ta5+ + 10e-2Ta5+ + 10 OH-→Ta2O5 + 5H2O阴极：10H2O – 10e-→ 5H2 + 10 OH-形成的阳极再通过化学方法，在介质层上沉积一层电子电导型的二氧化锰作为电容器的阴极，这样，电容器的电容量就可以在固态下被引出成为一个可以储藏电能量的元件，制造电容器使用的材料如下：阳极：钽粉和钽丝(Ta)引线保护：垫圈(聚四氟乙烯)介质：五氧化二钽(Ta2O5)阴极：二氧化锰(MnO2)对应电极：碳(C)装配：银胶(Ag) 银浆(Ag)防潮物：硅基材料包封材料：热固环氧树脂包装：塑料载带(聚碳酸酯)、塑料上带(聚酯)、塑料卷盘(聚苯乙烯)无铅引线框架无铅引线框架是铁(Fe)基镍合金，有薄的镍隔离层(Ni) 外镀100% 锡(Sn) 。
钽电容知识
音频应用
目前市场前景
去年NEC财年亏损严重，11月发水后钽电容业务卖给KEMET，要 到7月份才有市场策略；AVX在小尺寸就只有106P/226P在供应，数 量也不大；ROHM只有476P/107A这两个产品有竞争力，其他料号也 没优势，而且产能也不足够。 今年以来，第一个季度以及即将过去的第二季度，钽电容市场 行情一遍低迷，随着国家大力扶持国内企业的政策，预计钽电容 等电子元件即将迎来第一波销售高峰。因此，国内必然崛起一大 批国内企业打响他们的品牌，而要打响品牌，首先质量要过硬， 电子产品质量过硬靠的是电子元件的质量过硬，而高端电子产品 不可缺少的贴片钽电容（因其滤波功能，稳定性，可靠性极佳） 必然会成为很多品牌厂商对于贴片电容类产品的首选，接下来， 钽电容即将迎来销售高峰。钽电容市场行情前景依然充满阳光！
铝电解电容
对于铝电容的阻抗频率幅度曲线，在低频由1/ ω ⋅C确定， 由于电解电容容量可以做得比较大，因此铝电容广泛应用 于低频滤波场合；在数十千赫到数百千赫下，则由ESR确 定，由于铝电解电容的ESR较大，其阻抗频率幅度特性曲 线一般为U形，而不像瓷片电容由于ESR小，在谐振频率点 处会有一个明显的下尖而呈现的V形；而在兆赫下，由ω ⋅ L确定，普通的铝电容其ESL是较大的，这大大限制了在 高频下的应用。因此ESR值较高和ESL较大限制了铝电解电 容在高频场合下的应用。
钽电容特性分析
钽电容和MLCC、铝电解电容的比较
钽电容各型号对比
钽电容的市场应用
钽电容Hale Waihona Puke 突出应用• TDD噪声抑制
针对射频的PA供电，主要干扰源是217Hz的TDD 噪声。手机射频功放每隔4.6秒会产生一个发射信号，该信号包 含900 MHz/1800MHz或是1900MHz的2.0G GSM信号及PA的包络线， 若手机来电或短信，我们所听到的嗡嗡声就是PA在发射时产生的 包络线杂声，而217Hz在我们人耳可听的范围内。TDD噪音主要表 现为语音通话中听筒或喇叭嗡嗡的电流音，或是接通电话瞬间听 筒吱吱吱的噪音。 F92/476/B 和F92/107/B，价格比Rohm 现在的TCT系列产品略低一 些。 • 啸叫现象 现在智能手机主频较高，而且主板器件较多，因此 频发MLCC啸叫现象。针对MLCC啸叫现象，主要集中在10UF和22UF 较多，例如Nichicon的F92/106/P和F92/226/P可以应对。
CA42型插件钽电容器
H（max） 7.0 7.5 9.0 10 12 12.5
H（±0.5mm） 2.5 2.5 2.5 2.5 5.0 5.0
d（±0.5mm） 0.5 0.5 0.5 0.5 0.5 0.5
4、容量范围、壳号
容量（µF）
CODE
额定电压 (V)
4
6.3
10
16
25(20)
35
50
0.1
104
A
A
0.15
6.35±0.4 ±1.3max
CA42 类型
105 容量(μF)
标称容量(μF)
插件钽电 容器
前两位数字是有效数字
后一位数字是零的个数
M
035
A
容量精度 额定电压
脚距
K=±10% M=±20%
4V=004 6.3V=006 10V=010 16V=016
20v=020 25V=025 35V=035
Max D.F(%)
+20 +85 -55℃
℃℃
+125℃
Max DCL（µA）
+85 +125℃
℃
≤1.0
6
4
6
6
1.5~6.8 10~68
±10 ±15
8
6
8
8
±25
10 I0 12.5 I0
10 8 10
10
100~330
12 10 12
12
3、外形尺寸
壳号 A B C D E F
D（max） 4.4 5.0 5.5 6.0 7.2 8.5
CA42 型插件钽电容器
1、简介：
CA42 型插件钽电容器采用优质的防潮、阻燃性黄色环氧树脂粉末包封，激光打印，其具有 稳定性好、漏电流和介质损耗小、频率及温度特性好和寿命长等特性。适用于尖端军事、电 脑、汽车、通讯、高档家用电器等领域。本产品符合采用 EIC 384-3-1 标准制定的企业标准 QB/PWV-109-2003。
电容承受的温度
电容承受的温度度特性主要是电容量随温度的变化程度，也足电容器的关键参数之一，每种电容器产品都表明它的温度系数，钽电容各国郡制定了相应的标准，例如，最常见的陶瓷介质X7R、25U，其中，X7R为美同标准，X代农最低工作温度-55℃，7代表最高工作温度+125℃．R表示在整个工作温度范围内的最大容差范围是±15%。
同样，z5u也为美阚标准，Z代表最低工作温度+10℃，5代表最高工作温度+85'C，在整个1I作温度范围内的最大容差范围是+22%／一56%。
很显然，这个功耗与AVX钽电容本身的ESR和外加的纹波电流的平方成正比。
当交流叠加电压施加到贴片钽电容上时，交流叠加电压不仪在ESR上产生压降，而且也在容抗或感抗上产生压降，整个交流叠加电压足电容、电感和ESR r电压之和。
但是，所产生的损耗仅为ESR上电压分量造成的。
如果不清楚手中的AVX能够允许多大的纹波电流，可以在测量出钽电容的ESR后，用表5.16中的功率耗散数据除以钽电容的ESR，然后开平方就是AVX钽电容所允许的纹波电流。
在室温不加电压的储存对漏电流没有影响，只对增加的储存温度有些影响。
这意味着钽电容至少能储存10年而不T491B107M006AT需另外更新。
钽电容的内电压详解解电容器或电容量比较大的插脚式铝电解电容器则给出这个数据。
实际上铝电解电容器可以承受的纹波电流也是比较低的，对于普通用途的铝电解电容器，可以承受的纹波电流值给人的第一感觉就是太低了。
好在多数应用中并不要求很高的纹波电流。
钽电容由阳极铝箔、隔离纸和阴极铝箔相交迭经过卷绕成型，再浸透液体电解液，使真实的负极严密附在正极的氧化铝介质与电解液的负极严密接触。
用引出端的引线（或螺栓）连接，安装在密闭容器内。
铝电解电容器的正极板是阳极箔；介电质是紧密负载在阳极极箔上的氧化铝；真正的负极板是可导电的液体电解液，阴极铝箔为真正负极的电解液的引出电极。
如果流过铝电解电容器的电流过高，可能会使铝电解电容器过热甚至会出现内部压力过高而使压力释放装置动作，T491V107K006AT造成铝电解电容器的失效。
钽电容 esr曲线
钽电容 esr曲线
钽电容的ESR曲线呈现出非线性的特点，即随着频率的增加，ESR值也会发生变化。
具体来说，在低频段，钽电容的ESR值较低，随着频率的增加，ESR值逐渐升高。
这种非线性的ESR曲线是由于钽电容内部的物理特性所导致的。
在低频段，钽电容的电场比较稳定，因此ESR值较低。
但是随着频率的增加，电场发生快速变化，导致介质极化加剧，电流通过时产生的热量增加，从而使得ESR值升高。
此外，不同规格的钽电容具有不同的ESR曲线。
一般来说，容量较大的钽电容具有较低的ESR值，容量较小的钽电容具有较高的ESR值。
同时，不同温度也会对钽电容的ESR曲线产生影响。
在高温下，钽电容的ESR值会降低。
总的来说，为了获得更好的电路性能和稳定性，在选用钽电容时需要考虑到其ESR曲线和容量、温度等参数。
钽电解电容器
●温度范围：-55℃ ～+105℃(大于85℃时使用降额电压) ；●电容量偏差：±20%（其它容量偏差按用户要求提供） ；●室温漏电流、损耗、等效串联电阻(ESR)：见表4 ；●电容器高低温特性：见表2 ；●外形图、壳号尺寸：见图1和表1 ；●额定电压、电容量：见表3。
正极端视图Anode(+)End view侧视图Side view负极端视图Cathode(-)End view底部视图Bottom viewWHS SLW1电容器外形图 Figure 1 Outline Drawingso p 22710V表2 电容器高低温特性 Table2 Temperature characteristics-1.0-0.5※ Capacitance and DF measured at 0 电容量、损耗测试条件U =2.2V，（有效值）；测量频率 frequency：120Hz。
-0 U =1.0V RMS ～漏电流应在施加额定电压5分钟后测量，＋105℃时应施加降额电压。
DCL is measured at rated voltage after 5 minutes, d is applied at ＋0℃※ erating 15图1●模压封装、表面贴装 、聚合物固体电解质、极性电容器；●体积小、低等效串联电阻（ESR）、高频特性好 ；●电性能优良稳定、 可靠性高、寿命长、贮存稳定性好 ；●符合欧盟RoHS和REACH法规的无铅要求 ；●用于通讯、计算机、摄像机、移动通讯等领域 ；●执行标准EIA-535BAAC-A,等同于KEMET公司T520系 列产品 ；●编带符合EIA481-1标准。
● Molded , SMT mounting , polymer as solid electrolyte, polar capacitor ；● Small size,low ESR,good frequency performance ； ● Excellent and stable electrical performances ,high reliability , long life, good shelf stability ；● Lead-free terminals in compliance with RoHS and REACH regulations ；● Used for telecommunications, computer, camcorder, mobile phone, etc ；● Applicable specification EIA-535BAAC-A, equivalent to KEMET T520 series ；● Taping and reeling per EIA481-1 Spercification .● Operating temperature range:-55℃-+105℃（＞85℃ with rated voltage derating) ；● Capacitance tolerance:±20％ ；● DC leakage, dissipation factor and ESR at 25℃: see Table4 ；● Temperature characteristics：see Table 2 ；● Outline drawings, case size and dimensions：see Table 1,Figure 1 ；● Rated voltage and capacitance：see Table 3.单位Unit：mm (inches)表1 壳号尺寸 Table1 Case and dimensionsCA49107M010D系列名称容量容量偏差额定电压壳号XR企业代码T0120ESR最大值贴片型聚合物固体电解质钽电容器包装方式CA49系列编码示例 Numbering system for CA49 series表3 CA49系列电容量、额定电压和壳号 Table3 Capacitance and rated voltage by case size※ 所有技术数据在25下测量。
钽电容器的烧结密度＼孔隙率及收缩率的研究
钽电容器的烧结密度＼孔隙率及收缩率的研究[摘要] 本文以10V/10μF、10V/22μF、10V/100μF、10V/220μF四种规格的产品为代表，选用比容为50 000μF ·V/ g 钽粉，利用压汞法测试出不同的压制密度和烧结温度下，钽阳极的烧结密度和孔隙率分布。
实验结果表明：当压制密度不同、其它设计条件完全相同时，压制密度增大，烧结密度也增大、收缩率减小，孔隙率也减小。
当烧结温度不同，其余设计条件完全相同时，提高烧结温度，烧结密度增大，收缩率增大，孔隙率减小。
[关键字] 钽阳极压制密度烧结温度烧结密度孔隙率收缩率1.前言片式钽电解电容器产品的市场需求日趋高品质化，因此，做好钽电容器品质的提升工作势在必行。
钽阳极作为片式固体钽电解电容器的基础，其质量对产品品质有重要影响。
钽电解电容器的生产工艺特点，对钽阳极孔隙率提出了很高的要求，尤其是高比容钽粉的应用越来越广泛，应用高比容粉制作的产品，其孔隙率的大小直接影响五氧化二钽和二氧化锰层的被覆质量，尤其是低压大容量产品，其孔隙率的分布对赋能容量的引出至关重要。
本实验以5万比容钽粉制作的片钽A、B、C、D壳产品为代表，研究各种壳号钽电解电容器的压制密度、烧结温度与其阳极块的烧结密度、收缩率及孔隙率的关系，在实际生产中，这将成为我们确定各种规格产品的最佳压制密度需要考虑的因素之一。
2.实验部分试验1：用5万粉压制成型如下A、B、C、D四种规格产品，只改变压制密度，其余设计条件（规格/壳号、粘结剂比例、成形尺寸、烧结温度）完全相同的情况下，测试得出不同压制密度下，产品的烧结密度和孔隙率分布及收缩率数据，进一步分析压制密度与收缩率、烧结密度及孔隙率的关系。
表1W500粉压制的A、B、C、D壳产品的参数表规格/壳号用粉比容烧结温度压制密度D1 D2 D310/10-A FTW500 1370℃5.43 5.63 5.9422/10-B FTW500 1370℃5.48 5.77 6.00100/10-C FTW500 1375℃4.90 5.14 5.40220/10-D FTW500 1375℃5.00 5.34 5.60试验2：以10V22 B壳产品为例，采用5.48、5.77、6.0 g/cm3 3个压制密度成形，分别用1370℃和1390℃进行烧结，其余设计条件（规格/壳号、粘结剂比例、成形尺寸）完全相同，测出孔隙率、烧结密度及收缩率数据，并进一步分析三者与烧结温度的关系。
钽电容器的红外线回流焊的应用指南
片式钽电容器红外线回流焊的应用指南一、简介当考虑钽电容器的红外线回流焊性能时，首先重要的是考虑红外线回流焊在所有电子元器件应用中所产生的影响，同时也要充分了解回流焊的过程。
图2所示的是A VX推荐的红外线回流焊曲线，此曲线阐明了回流焊的四个阶段。
第一个阶段是温度从室温开始提升的过程。
在这个温度升高期间，锡膏中的溶剂会蒸发。
如果温度斜率过高，则导致温度升高过快；由于溶剂从锡膏中蒸发过快，会在锡膏中引起“小型的爆炸”而产生锡珠。
在这个区域，我们推荐升温速率是1℃/S到3℃/S之间。
太高的温度倾斜率也能导致一些元件的爆裂。
回流焊过程中的第二阶段是把温度维持在一个稳定值。
这个阶段被视为“保温时间”，为的是激活锡膏中的助焊剂。
这个保温温度能在130℃到180℃之间变化。
典型的保温时间是30到120秒之间。
如果保温时间过长，会发生铅铜金属结合体过多生成，导致铅损耗。
铅损耗的结果是产生易脆的焊接部位。
有时使用的保温时间不止一个，图2中所示是其中的一种，这可以试着去保证在温度时间升得更高之前，使得电路板上所有元件达到平衡。
这可以使施加在元件上的热应力达到最小。
红外线回流焊的第三阶段是达到最高回流温度的升温曲线。
另外，推荐1℃/S到3℃/S 升温速率是为了防止陶瓷和硅元件发生不良。
所有元件需要有1秒或2秒的时间超过200℃，以保证有一个好的焊接带。
超过200℃时间应尽可能短，因为时间过长对许多电子元件可以引起不良应力。
如果超过200℃时间过长，较窄的焊接带可以导致大量的焊剂损耗。
最大回流焊温度应在220℃到230℃之间，温度超过230℃会对半导体集成电路中的硅造成破坏。
红外线回流焊加热在热吸收方面依靠着大的范围，因此电子元件所经历的条件对元件数量、使用回流焊系统的类型和红外线回流焊系统的条件、获得回流焊而使用能量波的波长是敏感的。
一般使用的红外线回流焊系统有两类。
第一类使用面积发射源或面板做为热源。
这两种热源发射3.5到7.0μm的中高频波长。
