篮式过滤器直通式

蓝式过滤器设备工艺原理

蓝式过滤器设备工艺原理背景介绍蓝式过滤器是一种流体处理设备，广泛应用于水处理、化工、制药、食品等领域。

它能够有效去除流体中的悬浮颗粒、微生物、有机物等杂质，提高水质和流体品质。

本文将介绍蓝式过滤器设备的工艺原理。

设备结构蓝式过滤器设备主要由过滤器体、进出口管路、排污阀、压力表等组成。

过滤器体内置有滤芯，它能够滤除流体中的杂质，防止其进入下游管路或设备中。

工艺原理蓝式过滤器设备的工艺原理基于物理过滤和化学吸附的原理。

具体步骤如下：第一步：进水流体通过进水管道进入过滤器体内，压力表可以监测到流体的进口压力。

第二步：过滤流体在进入过滤器体后，经过滤芯进行过滤。

滤芯通常为多层式结构，可分为粗过滤层、中过滤层和精过滤层。

在流经滤芯的过程中，悬浮颗粒和杂质会被滤除。

第三步：杂质清理滤芯上积累的悬浮颗粒或杂质，需要及时清理。

清理方法通常有反冲洗和更换滤芯两种方式。

第四步：放水当需要停止过滤或更换滤芯时，需将过滤器内的水排放干净。

此时，通过排污阀放水，将过滤器内的水全部排除，以达到换芯或维修的目的。

应用领域蓝式过滤器设备适用于多种场合。

主要应用于：1.水处理领域，如城市自来水、中水回用等；2.工业领域，如制药、化工、电力、电子、食品、啤酒、制糖等；3.生活领域，如家用净水器、商用净水器等。

其中，生活领域的使用为单小流量过滤器，工业领域则更多采用多个过滤器进行流程处理，以保障工艺效果。

总结蓝式过滤器设备是一种能够有效过滤流体中杂质和悬浮颗粒的设备。

以其结构简单、工艺原理科学等特点，被广泛应用于各个领域，使得水质和流体品质得到提升。

化工管道过滤器

140
19600 30.8
BB型过滤器
网状过滤器外形尺寸
公称接管法型号直兰
外形尺寸 mm
放空口
金属总重 kg
DN,mm PN,Mpa D L H H1 H2 d PN,Mpa j
BB100 100 1～4 273 673 630 350 40 20 16 ～110
BB150 150 1～4 273 673 730 450 40 20 16 ～132
DN
h ￠
H H1 H2 H3 H4 H5 L1 L2 L3 m2 n-d n-y1 L A B n-D1 重量 kg
500 750 114
1450 1700 900 1150 400
695～715 530 780
650 40 110 130 0.09 0.13 3-38 4-16 630 940 190 3-100 118-209
注：法兰根据HG5010-58，HG5016-50标准选取或用户要求。
(1)直通篮式过滤器BF型过滤器如图所示，其安装尺寸见表
BF型过滤器
BF型过滤器安装尺寸
型号
B F
g
公称直径 DN
25 32 40 50 65 80 100 150
200 250 300
￠
L
H1
76 220 100 76 220 105 114 280 120 114 280 120 140 330 130 168 340 140 219 420 160 273 500 190
1、BB型过滤器网状过滤器设计压力为1～4Mpa，设计温度为200℃，滤网由两层组成：内层
为￠2.2No5钢丝网，外层为16目/英寸的铜丝网。

篮式过滤器使用规范书

篮式过滤器使用规范书(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除平底蓝式过滤器使用安装说明书SRB-I-(50~300)/ C II –HG-802010-07-06概述篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。

过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。

篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。

安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

sl过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其他的正常工作，当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出，处理后重新装入即可，因此，使用维护极为方便。

目前已广泛应用于石油、化工、医药、食品、环保等行业。

若将其串连的安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命，又能保证整个系统的安全。

工作原理管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。

管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。

过滤器选型的一般原则：1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

重要的技术参数DNLbH1Z-odD 1D 2D 3DH10814015921927332542045026033034040050056066075016518520022028534040546012514516018024029535541099118132156211266319370300360400470630780930120020202224263032321702402503004205306408404-184-188-188-188-2212-2212-2612-26506580100150200250300■ 型号标记 - 例子：过滤精度过滤精度： 80目法兰标准法兰标准：新国标连接形式代号连接形式：法兰连接主体材质代号主体材质： SUS304 压力等级压力等级：接管口径接管口径：DN200 (8”) 过滤器类型代号平底篮式过滤器■ 适用范围1，化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。

SRB系列篮式过滤器

SRB系列篮式过滤器产品概述篮式过滤器是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。

因此，篮式过滤器广泛应用于石油、化工、化纤、医药、食品等工业。

篮式过滤器有壳体、排污盖、滤芯、滤网、螺栓等组成。

篮式过滤器网眼总面积是入口管道截面积的3-4倍，压差为0.05-0.15，压力在设计有不同。

上海日美实业生产的篮式过滤器共有四种形式:直通平底篮式过滤器;直通弧底篮式过滤器;高低接管平底篮式过滤器;高低接管弧底篮式过滤器;订货时必须详细注明。

SRB系列篮式过滤器SRB系列篮式过滤器结构图主要连接尺寸直通蓝式过滤器单位:(mm)WT(?) DN Ø L H H2 ,H W(in) PN2.0 PN5.0 25 76 220 100 260 480 R3/88.9 15.7 32 76 220 105 270 495 R3/8 11.8 19.2 40 114 280 120 300 550R3/8 16.4 23.650 114 280 120 300 550 R1/2 20.0 28.9 65 140 330 130 350 650 R1/2 29.6 48.4 80 168 340 140 400 740 R1/2 38.8 65.3 100 219 420 160 470 880 R3/4 71.0 126.3 150 273 500 190 620 1175 R3/4 120.5 248.0 直通蓝式过滤器单位:(mm)DN Do n-Y Ø L H1 H2 H3 ,H W(in) WT(?) 200 290 4-16 325 560 540 230 1180 1875 R3/4 327.1 250 375 4-16 426 660 650 270 1350 2170 R3/4 472.3 300 420 4-16 480 750 860 320 1620 2690 R3/4 624.9 350 460 4-20 500 800 1010 370 1830 3085 R1 897 400 500 4-20 550 840 1150 400 2020 3445 R1 924.6 450 550 4-24 600 960 1310 440 2220 3710 R1 1084.5 500 640 4-24 700 1080 1440 470 2410 4145 R1 1587.5 高低接管蓝式过滤器单位:(mm) WT(?) DN Ø L H1 H2 H3 ,H W(in) PN2.0 PN5.0 25 76 220 110 70 280 520 R3/8 9.6 125 32 76 220 110 70 285 525 R3/8 12.9 168 40 114 280 120 100 340 630 R3/8 18.6 24.8 50 114 280 120 100 340 630 R1/2 22.7 29.3 65 140 330 160 110 400 750 R1/2 33.3 40.6 80 168 340 180 140 460 860 R1/2 44.3 55.2 100 219 420 220 170 550 1040 R3/4 83.0 103.6 150 273 500 310 220 720 1375 R3/4 140.0 181.5 浙江日美阀门SRB系列篮式过滤器用户订购提示:1)、请提供您需订购的过滤器产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)2)、浙江日美阀门网HLRM为您提供的"日美牌"SRB系列篮式过滤器产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门(链接首页)相关主要技术资料仅供过滤器用户作选型参考。

篮式过滤器使用规范书

平底蓝式过滤器使用安装说明书SRB-I-(50~300)/1.6 CII–HG-802010-07-06概述篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。

过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。

篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。

安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

sl过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其他的正常工作，当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出，处理后重新装入即可，因此，使用维护极为方便。

目前已广泛应用于石油、化工、医药、食品、环保等行业。

若将其串连的安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命，又能保证整个系统的安全。

工作原理管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。

管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。

过滤器选型的一般原则：1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

重要的技术参数■型号标记-例子：过滤精度过滤精度：?80目法兰标准法兰标准：?新国标连接形式代号连接形式：?法兰连接主体材质代号主体材质：SUS304压力等级压力等级：?PN1.6MPa?接管口径接管口径：DN200??(8”)???过滤器类型代号平底篮式过滤器■适用范围1，化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。

蓝式过滤器价格

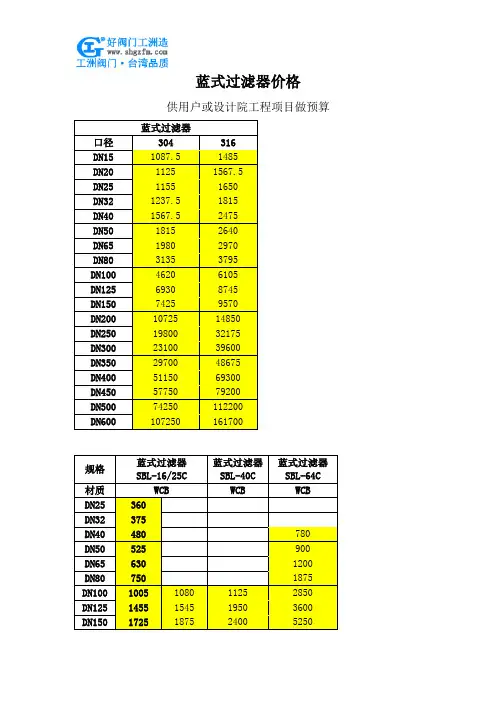

蓝式过滤器价格供用户或设计院工程项目做预算蓝式过滤器口径304 316DN15 1087.5 1485DN20 1125 1567.5DN25 1155 1650DN32 1237.5 1815DN40 1567.5 2475DN50 1815 2640DN65 1980 2970DN80 3135 3795DN100 4620 6105DN125 6930 8745DN150 **** ****DN200 10725 14850DN250 19800 32175DN300 23100 39600DN350 29700 48675DN400 51150 69300DN450 57750 79200DN500 74250 112200DN600 107250 161700规格蓝式过滤器SBL-16/25C蓝式过滤器SBL-40C蓝式过滤器SBL-64C材质WCB WCB WCB DN25 360DN32 375DN40 480 780 DN50 525 900 DN65 630 1200 DN80 750 1875 DN100 1005 1080 1125 2850 DN125 1455 1545 1950 3600 DN150 **** **** 2400 5250DN200 2475 2625 3750 6750 DN250 3300 3525 5100 9300 DN300 4500 4800 7350 12300 DN350 5550 6000 8400 17250 DN400 7350 8100 12000DN450 9150 9900DN500 10950 12000DN600 19500 21000其它过滤器价格规格直通反冲洗过滤器角式反冲洗过滤器ZPG-16/25C ZPG-L-16C/25C材质16CWCB 25CWCB 16CWCB 25CWCB DN40 660 750DN50 675 825DN65 720 900DN80 750 1020DN100 945 1050 1200 1275 DN125 1320 1425 1575 1650 DN150 **** **** 1950 2025 DN200 1950 2100 2550 2700 DN250 2850 3150 3450 3750 DN300 4200 4500 5100 5400 DN350 5400 5700 7200 7500 DN400 7500 7800 9000 9450 DN450 8700 11250 11700 DN500 10200 13200 13800编号过滤器YSG-16P口径4Ni 8Ni 316186 DN15 150 172.5 300 187 DN20 157.5 202.5 397.5 188 DN25 180 232.5 450 189 DN32 270 307.5 540 190 DN40 285 337.5 592.5 191 DN50 337.5 405 810192 DN65 487.5 622.5 1177.5 193 DN80 637.5 787.5 1515 194 DN100 810 1020 2017.5 195 DN125 1177.5 1425 2857.5 196 DN150 **** **** 3697.5 197 DN200 2437.5 3382.5 6390 198 DN250 4050 5700199 DN300 6150 7425规格过滤器SBL-16/25C过滤器SBL-40C过滤器SBL-64C材质WCB WCB WCB DN25 360DN32 375DN40 480 780 DN50 525 900 DN65 630 1200 DN80 750 1875 DN100 1005 1080 1125 2850 DN125 1455 1545 1950 3600 DN150 **** **** 2400 5250 DN200 2475 2625 3750 6750 DN250 3300 3525 5100 9300 DN300 4500 4800 7350 12300 DN350 5550 6000 8400 17250 DN400 7350 8100 12000DN450 9150 9900DN500 10950 12000DN600 19500 21000焊制Y型过滤器规格SBY-16C材质WCBDN15 345 DN20 345DN25 360 DN32 390 DN40 405 DN50 420 DN65 525 DN80 600 DN100 750 DN125 945 DN150 1275 DN200 1800 DN250 2550 DN300 3375Y型过滤器规格GL41H-16-25GL41H GL41H40C 150LB 材质WCB WCB WCB DN15 112.5 142.5 142.5 DN20 120 150 150 DN25 127.5 210 165 DN32 150 315 195 DN40 165 405 225 DN50 187.5 585 255 DN65 270 0 360 DN80 315 465 390 DN100 390 525 675 570 DN125 525 720 945 705 DN150 720 870 1125 825 DN200 1140 1305 2100 1395 DN250 1875 2175 2175 DN300 2625 2850 2925 DN350 3675 4050 4125 DN400 5250 5700 5550 DN450 6750 7200 7500 DN500 8700 9450 9900 DN600 14775 15600DN700 22500 24750DN800 25500 28200Y型过滤器规格GL41H-16/25P 锥型材质16P 25P 304 DN15 240 277.5 45 DN20 262.5 307.5 45 DN25 285 330 60 DN32 420 487.5 67.5 DN40 495 585 90 DN50 570 660 105 DN65 825 945 135 DN80 1035 1200 165 DN100 1230 1470 195 DN125 1800 2175 270 DN150 **** **** 390 DN200 3870 4650 480 DN250 6270 7800 600 DN300 7800 8700 675 DN350 11175 1170 DN400 16500 1425 DN450 28500 1800 DN500 34500 2250 DN600 2700 DN700 2925 DN800 3600型号/口径丝口过滤器304 3011/2" DN15 25.5 21 3/4" DN20 36 28.5 1" DN25 45 36 11/4" DN32 64.5 4811/2" DN40 79.5 64.5 2" DN50 114 96 21/2" DN65 247.5 202.5 3" DN80 382.5 322.5型号/口径Y型过滤器GL41W-16C/16P(R)Y型过滤器GL41W-25C/25P(R) WCB 304 316L WCB 304 316LDN150 907.5 2475 3712.5 1020 2722.5 3960 DN200 1237.5 3877.5 5820 1402.5 4537.5 6600 DN250 1980 6270 9405 2227.5 7260 10560 DN300 2805 11467.5 17212.5 3135 13200 19140 DN350 3877.5 14850 22275 4357.5 18150 26400 DN400 5527.5 19800 29700 6202.5 23925 34732.5 DN500 9900 36795 55192.5 11220 44137.5 64350压力规格DN PN16 PN25 PN40型号材质单价（元）单价（元）单价（元）Y型过滤器GL41H(GS-C25)WCB15 195 195 195 20 210 210 210 25 225 225 225 32 270 270 270 40 345 345 345 50 390 390 390 65 600 600 600 80 675 675 675 100 150 930 945 125 1275 1350 1500 150 **** **** 2100 200 2775 3000 3150 250 4125 4350 4650 300 7200 7500 7800 350 10200 10950 12000 400 17250 19200 19800压力规格DN PN16 PN25 PN40型号材质单价（元）单价（元）单价（元）德标Y型过滤器GL41 H（不锈钢304）15 480 480 528 20 525 525 577.5 25 555 555 660 32 780 780 858 40 975 975 1072.5 50 1260 1260 1386 65 1650 1732.5 1815 80 2100 2205 2310 100 3150 3307.5 3465 125 4350 4785 4785 150 **** **** 6930 200 9600 10560 10560 250 14250 15675 15675 300 24750 27225 27225 350 35700 39270 39225 400 59250 65175 65175型号/ 口径Y型过滤器GL41W-16C/16P(R) Y型过滤器GL41W-25C/25P(R) WCB 304 316L WCB 304 316LDN15 97.5 225 330 97.5 225 330 DN20 120 270 405 120 270 405 DN25 135 300 450 135 300 450 DN32 165 405 607.5 165 420 630 DN40 195 480 720 195 510 765 DN50 202.5 540 810 217.5 570 855 DN65 285 750 1125 300 825 1230 DN80 345 930 1395 345 990 1485 DN100 412.5 1200 1800 465 1425 2137.5 DN125 510 1725 2587.5 577.5 2100 3150型号/口径Y型过滤器GL41W-16P(RL) Y型过滤器GL45W-25P(RL) WCB CF8304 CF3M316L WCB CF8304 CF3M316LDN15 255 540 705 322.5 622.5 810 DN20 315 630 735 375 720 952.5 DN25 352.5 720 952.5 480 862.5 1155 DN32 412.5 900 1260 570 1080 1440 DN40 502.5 1170 1530 757.5 1350 1890 DN50 615 1260 1725 975 1710 2430 DN65 810 1800 2340 1297.5 2340 3240 DN80 1042.5 2340 3240 1530 3060 4320 DN100 1545 3240 4320 2377.5 4500 6300 DN125 2377.5 4680 6660 3165 6300 8100型号/口径Y型过滤器GL41W-16P(RL) Y型过滤器GL45W-25P(RL) WCB CF8304 CF3M316L WCB CF8304 CM3M316LDN150 **** **** 10440 4500 8100 11700 DN200 5400 11700 17100 6300 11700 17100 DN250 12240 37800 32400 15840 33480 48547.5 DN300 30240 60300 87390 DN350 48600 95940 139140Y型过滤器-16口径304 316DN15 247.5 330DN20 262.5 360DN25 330 450DN32 427.5 607.5DN40 525 690DN50 690 825DN65 937.5 1237.5DN80 1155 1650DN100 1650 2145DN125 2310 3135DN150 **** ****DN200 4620 7425DN250 6930 9900DN300 8415 13200DN350 14850 21120DN400 21450DN450 31350DN500 36300Y型过滤器-25口径304 316DN15-DN80价格同上DN100 1980 16470 DN125 2805 4125DN150 **** **** DN200 5280 7590DN250 7920 12375 DN300 11880 18150Y型过滤器-40口径304 316DN15-DN80价格同上DN100 1980 2970 DN125 2805 4125 DN150 **** **** DN200 6600 9075 DN250 13200 15675 DN300 14850 21450Y型过滤器-16口径304 316DN50 1237.5 1897.5DN65 1485 2227.5DN80 1815 2640DN100 1980 3135DN125 2805 4455DN150 **** ****DN200 5610 8250DN250 8250 12045DN300 11880 18975DN350 15675 23100DN400 19800 27225DN450 24750 37950DN500 31350 46200Y型过滤器-25口径304 316 DN50 1320 1897.5 DN65 1485 2242.5 DN80 1815 2640 DN100 2475 3630 DN125 3300 4950 DN150 **** **** DN200 7335 9900 DN250 10065 13695 DN300 14850 24750 DN350 18150 28050 DN400 23100 33000 DN450 29700 42900 DN500 42900 54450T型过滤器-16口径304 316DN50 1237.5 1897.5DN65 1485 2227.5DN80 1815 2640DN100 1980 3135DN125 2805 4455DN150 **** ****DN200 5610 8250DN250 8250 12045DN300 11880 18975DN350 15675 23100DN400 19800 27225DN450 24750 37950DN500 31350 46200T型过滤器-25口径304 316 DN50 1320 1897.5 DN65 1485 2242.5 DN80 1815 2640 DN100 2475 3630 DN125 3300 4950 DN150 **** **** DN200 7342.5 9900 DN250 10065 13695 DN300 14850 24750 DN350 18150 28050 DN400 23100 33000 DN450 29700 42900 DN500 42900 54450产品名称口径1.0/1.6(铸铁）1.0/1.6（铸钢，球墨）GL41H (精铸）Y型过滤器DN40 180DN50 225 DN65 285 DN80 375 DN100 450 DN125 675 DN150 900 DN200 1275 DN250 1950 DN300 2700 DN350 3600DN400 4800DN450 6000DN500 7500DN600DN700DN800型号规格PN16 PN25 PN40国标Y型过滤器YG45HDN15 165 165 165 DN20 180 180 180 DN25 210 210 210 DN32 255 255 255 DN40 315 315 315 DN50 360 360 360 DN65 540 540 540 DN80 682.5 682.5 682.5 DN100 1027.5 1080 1125 DN125 1425 1575 1800 DN150 **** **** 2250 DN200 3000 3525 4050 DN250 4125 4500 5400 DN300 7200 7650 8700 DN350 9750 11400 11700 DN400 16500 18000 21000一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

管道过滤器选型大全1

管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。

Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器（SRYI型）螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125过滤芯件304 316L PTFE DN32 180 145螺栓螺母20# 304 316L DN40 195 164过滤精度10~300目DN50 215 186密封垫片NER PTFE DN80 285 273环境温度+450O C~-30O C DN100 300 306公称压力0~10.0MPa 150~600LB DN150 380 400连接形式法兰螺纹对焊DN200 480 470法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480制造标准HGJ532-91 GB150-98 DN300 605 640安装与维护：1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后，滤芯沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯的杂质3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

Y型过滤器、T型过滤器、篮式过滤器

Y型过滤器、T型过滤器、篮式过滤器Y型过滤器Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。

Y型过滤器具有结构先进，阻力小，排污方便等特点。

Y型过滤器适用介质可为水、油、气。

一般通水网为18~30目，通气网为10~100目，通油网为100~480目。

Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。

Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。

管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。

Y型过滤器是有结构先进阻力小，冲洗方便等特点。

Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。

T型过滤器T型过滤器除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可。

T型管道过滤器流通快速，故压力损失小，抗污性强。

排渣方便。

其中A型表示角式．B表示直通式T型过滤器属于管道粗过滤器系列，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

主要过滤材料有不锈钢多孔板、不锈钢编织网和不锈钢烧结网等。

直通蓝式过滤器-SBL直通蓝式过滤器

过滤器>>篮式过滤器>>直通蓝式过滤器产品详细信息过滤器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

篮式过滤器-技术资料

蓝式过滤器 Basket Filter过滤器是从流体中分离固体颗粒杂质，提高产品纯度，保护设备（压缩机、泵、仪表等）安全工作的产品。

The filter is to separates solid small and roundish thing and impurity from the fluid, improve the purity of the products, Protect the products of the safety work of equipment( compressor, pump, instrument,etc.).我公司生产的系列过滤器其强度和密封试验执行HGJ532-91系列标准。

其种类有Y型、T型、锥型、蓝式、罐型等。

接管形式有对焊连接、法兰连接和丝口连接。

壳体材质有碳钢、不锈钢等。

Its intensity of series of filters and airtight experiment that our company produces carry out HGJ 532-91 series of standards. Its kind has Y type, T type, awl type, the blue type, pot type, etc.. Take over form have and join welding, flange join and join with the silk mouth. The body material of shell has carbon steel, stainless steel, etc.一、产品规格：Product specification公称通径管塞尺寸（mm）DN（mm）L H H1 D025 180 260 160 76 R3/4”32 200 270 160 76 R3/4”40 260 300 170 108 R3/4”50 260 300 170 108 R3/4”65 330 360 210 133 R3/4”80 340 400 250 159 R3/4”100 400 470 300 219 R3/4”125 480 550 360 273 R3/4”150 500 630 420 273 R3/4”200 560 780 530 325 R3/4”250 660 930 640 426M20×1.5 300 750 1200 840 478M20×1.5表中所列尺寸，可据用户实际情况调整，订货时请注明产品的规格尺寸。

蓝式过滤器使用说明书

洪湖市蓝天安环节能设备有限公司篮式过滤器使用说明书
一、用途：
篮式过滤器是安装在流体管线上用以清除流体中的杂质，保护泵、压缩机类设备及仪表的过滤装置。

二、安装：
1、过滤器在安装时应按照其所制定时所标定的流向与流体流向一致。

安装后与管线整体试压，以检查法兰连接处的密封性。

2、按工艺管线走向分水平进出和高进低出两种连接形式。

（水平进出）（高进低出）
三、使用与维护：
在流体通过过滤器时，过滤器筒体内部的上空积留有一定体积的空气，这时应将放空孔的丝堵旋开，放出内部积留的空气，以使流体能有效地过滤。

因过滤器是用以保护泵、压缩机类设备及仪表的主要设备，所以应定期检查其内部的滤网，看是否有杂物堵塞。

检查时先打开顶盖，取出滤芯，用轻质油清洗，或直接用蒸汽反冲洗法。

管道过滤器选型大全

管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。

Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器（SRYI型）内螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125过滤芯件304 316L PTFE DN32 180 145螺栓螺母20# 304 316L DN40 195 164过滤精度10~300目DN50 215 186密封垫片NER PTFE DN80 285 273环境温度+450O C~-30O C DN100 300 306公称压力0~10.0MPa 150~600LB DN150 380 400连接形式法兰螺纹对焊DN200 480 470法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480制造标准HGJ532-91 GB150-98 DN300 605 640安装与维护：1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

篮式过滤器使用规范书

平底蓝式过滤器使用安装说明书SRB-I-(50~300)/1.6 C II –HG-802010-07-06概述篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。

过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。

篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。

安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

sl过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其他的正常工作，当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出，处理后重新装入即可，因此，使用维护极为方便。

目前已广泛应用于石油、化工、医药、食品、环保等行业。

若将其串连的安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命，又能保证整个系统的安全。

工作原理管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。

管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。

过滤器选型的一般原则：1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

重要的技术参数DNLbH1Z-odD 1D 2D3DH10814015921927332542045026033034040050056066075016518520022028534040546012514516018024029535541099118132156211266319370300360400470630780930120020202224263032321702402503004205306408404-184-188-188-188-2212-2212-2612-26506580100150200250300■ 型号标记 - 例子：过滤精度过滤精度： 80目法兰标准法兰标准：新国标连接形式代号连接形式：法兰连接主体材质代号主体材质： SUS304 压力等级压力等级： PN1.6MPa 接管口径接管口径：DN200 (8”)过滤器类型代号平底篮式过滤器■ 适用范围1，化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。

篮式过滤器标准

篮式过滤器标准篮式过滤器是一种常见的工业过滤设备，广泛应用于化工、食品、医药等领域。

它通过滤料篮的过滤作用，将悬浮物颗粒拦截下来，从而实现液体的过滤目的。

在使用篮式过滤器时，需要严格按照相关标准进行操作和维护，以确保其正常运行和过滤效果。

本文将介绍篮式过滤器的标准规范，以及在实际应用中需要注意的问题。

首先，篮式过滤器的选材和制造需要符合相关标准要求。

在制造篮式过滤器时，应选用耐腐蚀、耐高温、耐压的材料，如不锈钢、碳钢等。

同时，制造工艺需要符合相关标准，确保过滤器的密封性和结构强度达到要求，以保证设备在工作时不会出现泄漏或其他安全隐患。

其次，篮式过滤器的安装和连接也需要按照标准进行。

在安装过程中，要确保过滤器与管道连接紧密，密封性良好，避免因连接不当而导致泄漏或其他问题。

此外，还需要根据实际工艺要求进行合理的布局和安装位置选择，以便于设备的操作和维护。

除此之外，篮式过滤器在运行过程中需要定期进行维护和清洗。

根据相关标准规定，需要定期对过滤器进行检查，清除滤料篮中的杂质和污垢，以免影响过滤效果。

同时，还需要对密封件、阀门等部件进行检查和更换，确保设备的正常运行。

在实际应用中，还需要根据不同的工艺要求和介质特性，选择合适的篮式过滤器规格和过滤精度。

同时，还需要注意过滤器的操作规程和安全操作要求，避免因操作不当而导致设备损坏或安全事故发生。

综上所述，篮式过滤器的标准规范涉及到材料选用、制造工艺、安装连接、维护清洗等多个方面，需要严格按照相关标准要求进行操作和管理。

只有这样，才能确保篮式过滤器在工业生产中发挥良好的过滤效果，保障生产安全和产品质量。

在实际应用中，需要加强对篮式过滤器标准的宣传和培训，提高操作人员的标准意识和操作技能，从而减少因操作不当而引起的设备故障和安全事故，保障生产的顺利进行。

同时，还需要加强对篮式过滤器的研究和技术改进，不断提高设备的性能和品质，满足不同工艺条件下的过滤需求。

总之，篮式过滤器标准的遵守和实施对于保障设备安全运行和产品质量具有重要意义，需要引起相关部门和企业的高度重视，共同努力推动篮式过滤器行业的健康发展。

篮式过滤器使用说明书

有效过滤面积（％） 64 58 54 52
50
51
47
46
45
42
■ 综合技术参数主体材质公称通径/压力阻火层材质防爆等级螺帽螺栓密封垫片密封面法兰标准连接形式设计制造检测标准工作温度外表
A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 衬里 DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) 304 304L 316 316L 哈氏合金蒙乃尔合金 BS 5501： IIA IIB IIC 20# 304 304L 316 316L 丁晴橡胶垫片聚四氟乙烯垫片金属垫片石墨垫片突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG） HG GB HGJ JB ANSI JIS DIN BS NF 法兰连接(II) 内螺纹连接(III) 外螺纹连接(IV)对焊连接(I)
1
上海兰高阀门有限公司
管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。
后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏； 4、如发现不锈钢钢丝网变形或损坏，需马上更换。
■ 管道安装示意图
5
上海兰高阀门有限公司
平底蓝式过滤器
使用说明书 SRB-I-(50~300)/1.6 C II –HG-80
概述
篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于 2-3 倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。

篮式过滤器标准

篮式过滤器标准篮式过滤器是一种常见的工业过滤设备，广泛应用于化工、食品、制药等行业。

它通过篮筒内的滤网将固体颗粒物拦截下来，从而实现液体的过滤和净化。

在使用篮式过滤器时，必须严格按照相关标准进行操作，以确保设备的正常运行和过滤效果。

本文将介绍篮式过滤器的标准，以便用户在使用和维护时能够做到标准化操作。

首先，篮式过滤器的选择应符合相关的国家标准和行业标准。

在选择篮式过滤器时，用户应根据自身的实际需求，选择符合国家标准的产品，以确保设备的质量和性能达到要求。

同时，还应关注行业标准对于篮式过滤器的要求，选择适用于特定行业的产品，以确保设备能够满足行业的特殊需求。

其次，在安装和使用篮式过滤器时，必须按照相关的安装标准和操作规程进行。

首先要确保设备的安装位置符合标准要求，避免因为安装位置不当而影响设备的正常运行。

其次，在操作时，应严格按照操作规程进行，避免因为操作不当而导致设备的故障和损坏。

同时，在更换滤网和维护保养时，也应严格按照操作规程进行，避免因为维护不当而影响设备的过滤效果。

另外，篮式过滤器的清洗和消毒也应按照标准进行。

在使用过程中，设备会积累一定量的污垢和微生物，因此需要定期进行清洗和消毒。

在清洗和消毒时，应选用符合标准要求的清洗剂和消毒剂，按照规定的浓度和方法进行清洗和消毒，以确保设备能够达到预期的过滤效果。

最后，设备的检测和维护也是十分重要的。

定期对篮式过滤器进行检测，发现问题及时进行维护，可以避免设备出现故障影响生产。

在维护时，也应按照相关的标准和规程进行，确保维护的质量和效果。

总之，篮式过滤器的标准化操作对于设备的正常运行和过滤效果至关重要。

只有严格按照相关的标准和规程进行选择、安装、使用、清洗消毒、检测维护等操作，才能保证设备的质量和性能达到要求，从而为生产和工艺提供可靠的保障。

希望本文能够对用户在使用和维护篮式过滤器时有所帮助。

篮式过滤器

篮式过滤器
篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。

安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。

当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。

因此，使用维护极为方便。

安装与维护：
1、篮式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致。

2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。

3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

直通篮式过滤器产品简介别称：筒式过滤器，桶式过滤器，蓝式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Y型、T型过滤器过滤面积。

滤网结构与其它过滤网不一样，因形状像篮子，故名篮式过滤器。

篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。

安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

蓝式过滤器种类：1、直通平底蓝式过滤器2、直通弧底篮式过滤器3、高低接管平底蓝式过滤器4、高低接管弧底蓝式过滤器蓝式过滤器特点1、该过滤器结构先进，设计合理。

2、阻力小，压力损失一般为0.52～1.2kpa3、适用范围广泛：水、油、蒸汽等介质均可。

4、一般通水网为18-30目左右5、通气网40-100目左右6、通油网100-480目左右，7、适用介质温度：≤200-450蓝式过滤器技术参数：壳体材质铸铁，碳钢不锈钢滤网材质不锈钢密封件材质耐油石棉，柔性石墨，聚四氟乙烯工作温度（℃）-30~+380-80~+450公称压力（MPa）0.6~6.4（150Lb~300Lb）过滤精度（目/in）10~300连接方式法兰，对焊直通蓝式过滤器外形尺寸mm公称通径DN主要尺寸ΦL H1H2H排污口参考重量2576220160260480R1/2"12327622016527049516蓝式过滤器选型原则1、进出口通径原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
