基于FPGA的指纹识别系统设计

合集下载

基于FPGA指纹识别的智能门禁系统设计

I
摘要
Abstract
In the rapid rise of the technology of modern life, one for identity authentication is no longer rude mechanical manipulation .Especially ， in the rapid changing technology of the Internet , biometric technology , with reliability, practicality and safety advantages , is first brought into people's consideration. However, compared to other biometrics, the technology of fingerpr int identificatio, with its many good aspects ,can be used by people In most fields . At present, Internet devices, smart appliances, Bank & Financial, security and other sectors have tended to apply authentication based on the technology of fingerprint identificatio n. Intelligent Access Control System is the fusion of image recognition, control engineer ing, electronic locks and other products of modern science and technology. This system ,with it’sreliability, ease of operation, intelligence, has been more widely used in security. There are various control mode in intelligent entrance guard system.However, FPGA ,with its running speed, pin-rich (easyed to implement large-scale systems), internal processes run in parallel (handle more complex functions), and lots of soft core (conveniented for secondary development) ,have attracted more attention, and it has a bright prospect in the access control market! This was designed and implemented by FPGA technology,it can control fingerprint module, and make the fingerprint match the collecting, storing, deleting, and so on. Paper made a brief introduction of fingerprint processing and focused FPGA’s control of fingerprint module, and the analysis of some situation and how to solve it.. Keywords: FPGA, intelligent access control, fingerprint活中，人们对于身份的认证，已经不再是采取简单而粗暴的机械操纵。尤其是在物联网技术日新月异的今天，拥有可靠性、实用性与安全性等优势条件的生物识别技术，首当其冲的被纳入人们的考虑对象。然而，相比于其他生物识别技术，指纹识别技术以其诸多方面可利用性得到了人们的青睐。目前，互联网设备、智能电器、金融领域、保全等行业都已趋向于应用指纹识别技术为基础的身份验证。智能门禁系统是融合图像识别、控制工程、电控锁等现代科技的产物。它操作的可靠性、方便性、智能化也使其能够在安防得到了更加广泛的应用。智能门禁系统存在各种控制方式，而 FPGA 以其运行速度快，管脚丰富（容易实现大规模系统），内部程序并行运行（可以处理更复杂功能），拥有大量软核（可以方便进行二次开发）愈发受到人们关注，在未来的门禁市场拥有广阔的前景！本次设计通过 FPGA 技术实现了对指纹模块的控制，完成指纹的采集、存储、删除、匹配等工作。论文对指纹处理做了简单介绍，重点突出 FPGA 对指纹模块的控制，并且对所出现的情况加以分析解决。关键字：FPGA ，智能门禁，指纹识别

基于FPGA的指纹识别系统

基于FPGA的指纹识别系统本系统采用Xilinx公司Spartan 3E系列FPGA作为核心控制芯片，通过FPC1011C指纹传感器实现对指纹图象的采集，利用SPI接口传输到FPGA进行数据的存储，在内嵌的MicroBlaze处理器的管理下，使用硬件电路对指纹图象进行指纹中心点求取、图像修剪、可视化扇形、归一化、Gabor滤波、特征编码等处理，从而得到指纹特征点并存入指纹数据库作为建档模版。

指纹比对时，采用同样的方法，得到比对模版，然后将比对模版与建档模版利用指纹识别算法进行比对，得出比对结果。

该项目利用嵌入式软核实现系统的管理，利用硬件实现识别算法，保证了系统功能的完整性与识别的正确性。

其识别速度将明显快于通常使用的基于软件实现的指纹识别系统，且系统更加简单。

该识别系统可用于门禁、考勤、证件管理等很多方面，具有很广泛的应用前景。

1、硬件框图及各模块介绍：系统采用xilinx公司Spartan－3E 系列FPGA作为核心的控制和运算芯片，数据采集模块由FPC1011C电容式指纹传感器来完成，FPC1011C指纹传感器可以完成指纹图像的采集并用其自带的A/D转换器将指纹图像转换成数字信号，利用SPI接口传送至FPGA进行处理。

当处理图像数据时，FPGA将通过其逻辑单元执行指纹中心点求取、图像修剪、可视化扇形、归一化、Gabor滤波、特征编码等一系列操作，从而获得重要的指纹图像信息。

处理之后的图像会根据当前的操作模式被存入FLASH中作为建档模板，或者与当前模板进行匹配。

工作前可用键盘对工作模式进行选择，另附带有LCD 显示器用来显示模式选择和识别结果。

系统框图如图1所示。

图1 系统总体设计框图软件流程图如图2所示：图2 系统软件流程图2、项目关键技术及创新性：2.1 传感器的选择FPC1011C电容式指纹传感器是瑞典FingerPrint Card公司推出的目前最先进的电容式指纹传感器。

该款电容式指纹传感器利用了该公司拥有专利的反射式探测技术（以往的电容式指纹传感器采用的一般是直接式探测技术），使指纹传感器的表面保护层厚度可以达到普通电容式指纹传感器的100倍左右，因此使指纹传感器具有更高的对干湿手指的适用性和更长的使用寿命。

基于FPGA与指纹识别的支付系统设计

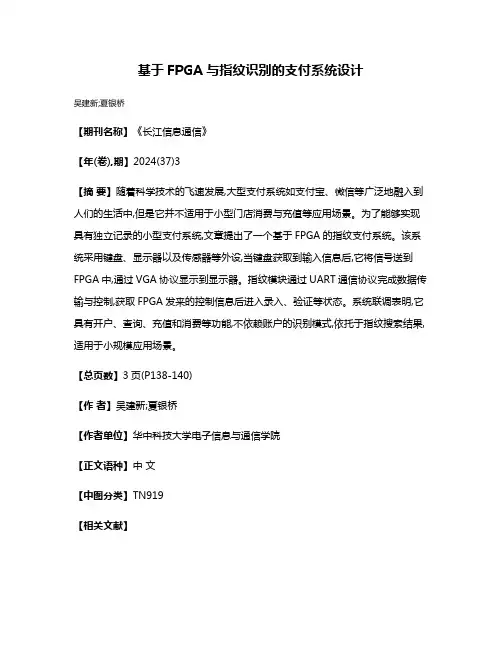

基于FPGA与指纹识别的支付系统设计
吴建新;夏银桥
【期刊名称】《长江信息通信》
【年(卷),期】2024(37)3
【摘要】随着科学技术的飞速发展,大型支付系统如支付宝、微信等广泛地融入到人们的生活中,但是它并不适用于小型门店消费与充值等应用场景。

为了能够实现具有独立记录的小型支付系统,文章提出了一个基于FPGA的指纹支付系统。

该系统采用键盘、显示器以及传感器等外设,当键盘获取到输入信息后,它将信号送到FPGA中,通过VGA协议显示到显示器。

指纹模块通过UART通信协议完成数据传输与控制,获取FPGA发来的控制信息后进入录入、验证等状态。

系统联调表明,它具有开户、查询、充值和消费等功能,不依赖账户的识别模式,依托于指纹搜索结果,适用于小规模应用场景。

【总页数】3页(P138-140)
【作者】吴建新;夏银桥
【作者单位】华中科技大学电子信息与通信学院
【正文语种】中文
【中图分类】TN919
【相关文献】
1.一种基于FPGA指纹识别加速结构的设计与实现
2.基于FPGA的购物支付系统设计
3.基于FPGA和指纹识别的储物柜控制系统设计
4.FPGA支付系统的指纹识别模块设计与实现
因版权原因，仅展示原文概要，查看原文内容请购买。

基于FPGA的指纹特征点集匹配的设计与实现.

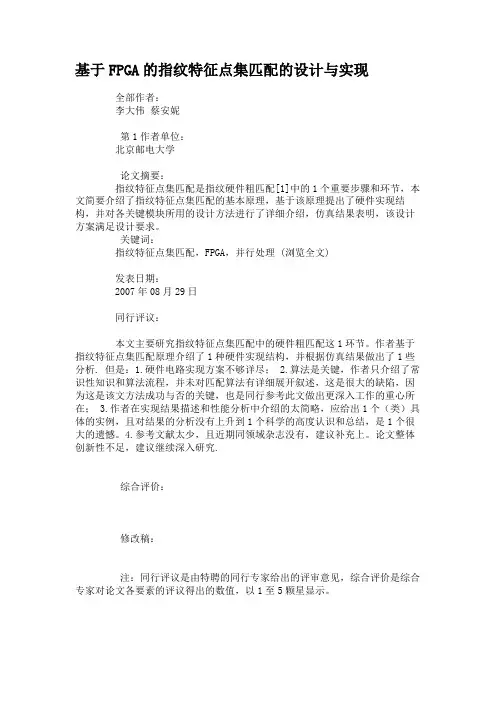

基于FPGA的指纹特征点集匹配的设计与实现
全部作者：
李大伟蔡安妮
第1作者单位：
北京邮电大学
论文摘要：
指纹特征点集匹配是指纹硬件粗匹配[1]中的1个重要步骤和环节，本文简要介绍了指纹特征点集匹配的基本原理，基于该原理提出了硬件实现结构，并对各关键模块所用的设计方法进行了详细介绍，仿真结果表明，该设计方案满足设计要求。

关键词：
指纹特征点集匹配，FPGA，并行处理 (浏览全文)
发表日期：
2007年08月29日
同行评议：
本文主要研究指纹特征点集匹配中的硬件粗匹配这1环节。

作者基于指纹特征点集匹配原理介绍了1种硬件实现结构，并根据仿真结果做出了1些分析. 但是：1.硬件电路实现方案不够详尽； 2.算法是关键，作者只介绍了常识性知识和算法流程，并未对匹配算法有详细展开叙述，这是很大的缺陷，因为这是该文方法成功与否的关键，也是同行参考此文做出更深入工作的重心所在； 3.作者在实现结果描述和性能分析中介绍的太简略，应给出1个（类）具体的实例，且对结果的分析没有上升到1个科学的高度认识和总结，是1个很大的遗憾。

4.参考文献太少，且近期同领域杂志没有，建议补充上。

论文整体创新性不足，建议继续深入研究.
综合评价：
修改稿：
注：同行评议是由特聘的同行专家给出的评审意见，综合评价是综合专家对论文各要素的评议得出的数值，以1至5颗星显示。

一种基于FPGA指纹识别加速结构的设计与实现

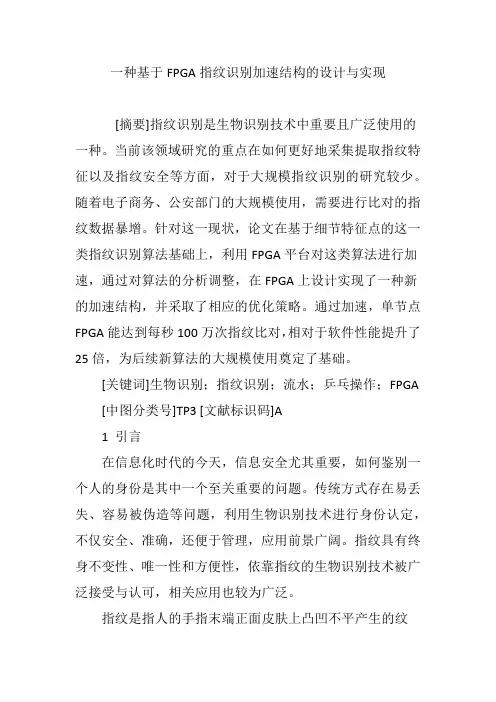

一种基于FPGA指纹识别加速结构的设计与实现[摘要]指纹识别是生物识别技术中重要且广泛使用的一种。

当前该领域研究的重点在如何更好地采集提取指纹特征以及指纹安全等方面，对于大规模指纹识别的研究较少。

随着电子商务、公安部门的大规模使用，需要进行比对的指纹数据暴增。

针对这一现状，论文在基于细节特征点的这一类指纹识别算法基础上，利用FPGA平台对这类算法进行加速，通过对算法的分析调整，在FPGA上设计实现了一种新的加速结构，并采取了相应的优化策略。

通过加速，单节点FPGA能达到每秒100万次指纹比对，相对于软件性能提升了25倍，为后续新算法的大规模使用奠定了基础。

[关键词]生物识别；指纹识别；流水；乒乓操作；FPGA [中图分类号]TP3 [文献标识码]A1 引言在信息化时代的今天，信息安全尤其重要，如何鉴别一个人的身份是其中一个至关重要的问题。

传统方式存在易丢失、容易被伪造等问题，利用生物识别技术进行身份认定，不仅安全、准确，还便于管理，应用前景广阔。

指纹具有终身不变性、唯一性和方便性，依靠指纹的生物识别技术被广泛接受与认可，相关应用也较为广泛。

指纹是指人的手指末端正面皮肤上凸凹不平产生的纹线。

纹线的起点、终点、结合点和分叉点，称为指纹的细节特征点（Minutiae）。

指纹识别即指通过比较不同指纹的细节特征点来进行身份鉴别。

目前指纹识别主要应用在手机解锁、门禁考勤等方面，需要进行的比对计算量小，而随着指纹识别应用领域更加广泛，如电子商务、公安部门等，指纹识别中的数据量暴增，识别过程中的计算量极大，采用传统的方法需要大量时间，这在许多应用场合是达不到要求的。

已有的研究主要针对指纹识别采集阶段图像增强和特征提取，如文献；指纹识别系统的全过程自动化AFIS（Automated Fingerprint Identification System），如文献；指纹识别算法的准确率，如文献等；与此同时，也有部分尝试对指纹识别进行加速的研究，文献，但效果不够理想。
