自动重合闸与继电保护的配合
自动重合闸概述和基本要求
三相一次重合闸过程：
1.重合闸启动： 断路器跳闸后（非手动），重合闸启动；
2.重合闸时间： 启动元件发出指令后，时间元件经延时发出 合闸脉冲命令；
3.一次合闸脉冲： 合闸脉冲发出后，开始计时，准备重合闸整 组复归（15-25S），不发出第二个合闸命 令，避免多次重合；
4.手动跳闸后闭锁 5.重合闸后加速保护跳闸：
在线路的一侧装设有检定线路无电压的继电器， 当线路无压时允许重合闸重合；在另一侧装设检定同 步的继电器，检测母线电压与线路电压间满足同期条 件时允许重合。
存在缺陷：使用线路检无压方式重合闸的一侧，断路器 在系统正常运行情况下误动作，不能自动重合闸。 解决方法：在检定无压的一侧同时投入同步检定，两者 关系“或门”。检同期侧的无压检定不允许同时投入。
永久性故障，与保护配合。
➢ 三相一次重合闸工作原理框图：
（二） 双侧电源线路的检同期三相一次重合闸
特点：
1.故障跳闸后，存在着两侧电源是否同步，以 及是否允许非同步合闸的问题； 2.必须保证两侧的断路器都跳闸后再重合；
双侧电源输电线路重合闸的主要方式：
1.快速重合闸： (1).线路两侧都装有可以快速重合的断路器； (2).线路两侧都装有全线速动的保护，如纵联保护； (3).冲击电流对设备和系统的冲击均在允许范围。
自动重合闸概述和基本要求
（一）自动重合闸的作用
电力系统运行经验表明，架空线路大多数的故 障都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故障 之后，电弧将自动熄灭，绝大多数情况下短路处的 绝缘可以自动恢复。
自动重合闸是一种广泛应用于输电和供电线路 上的有效反事故措施。即当线路出现故障，继电保 护使断路器跳闸后，自动重合闸装置经短时间间隔 后使断路器重新合上。所以，在瞬时性故障发生跳 闸的情况下，自动将断路器重合，不仅提高了供电 的安全性，减少了停电损失，而且还提高了电力系 统的暂态稳定水平，增大了高压线路的送电容量。 所以架空线路要采用自动重合闸装置。
电气系统继电保护第6章自动重合闸
过程中一直处于动作状态，从而使断路器可靠合闸。
• 如果线路上的故障是暂时性的，则断路器合闸后DL1打开，TWJ失磁， TWJ1打开，1SJ返回ZJ也因DL1打开而返回。ISJ返回后，1SJ1断开，电容C开 始经1R充电，大约经10～15s后，C两端充满电压，这一电路就自动复归，准
• 2、检查同步继电器的结构接线 • 检查同步继电器可用一种有两个电压线圈的电磁型电 压继电器来实现，其内部接线如图6.6所示。它的两组线圈 分别经电压互感器接入母线电压UB和线路电压UL，两组线 圈在铁芯中所产生的磁通ΦB、ΦL也方向相反。因此，铁芯 中的总磁通Φ∑为两电压所产生的磁通之差，也就是反映两 侧电源的电压差△U。
• (5）防止断路器多次重合于永久性故障的措施 在原理接线图中，若ZJ动作后，它的常开接点ZJ1、ZJ2、
ZJ3被粘住时，线路发生永久性故障，则当第一次重合闸后， 保护再次动作，使断路器断开，断路器跳开后，由于DL1又处 于闭合状态，若无防跳继电器TBJ，则ZJ被粘住的接点又会立 即启动HC，发出合闸脉冲，形成多次重合。为此，在原理图 中装设了防跳继电器TBJ。
③ 可以纠正由于断路器机构不良或继的基本要求： • (l）动作迅速
在满足故障点去游离（即介质恢复绝缘能力）所需的时间以及 断路器消弧室和断路器的传动机构准备好再次动作所而的时间的条 件下，ZCH装置的动作时间应尽可能短。 • 对于重合闸动作的时问，一般采用0.5～1.55s。 • (2）不允许任意多次重合
（5）手动合闸于故障线路不重合 当手动合闸于故障线路时，继电保护动作使断路器跳闸后，装 置不应重合。
继电保护-第5章 自动重合闸
tQF2
tu
tARD
QF1跳开
QF2跳开
QF1重合
先跳闸一侧的重合闸时限：tARD＝tpr.2＋tQF2－tpr.1－tQF1＋tu
5.2.4 自动重合闸与继电保护的配合
为了尽量利用重合闸所提供的条件以加速切除故障，继电保护 与之配合时，采用以下两种方式：
重合闸前加速保护 重合闸后加速保护
1、重合闸前加速保护（前加速）
（2）正常运行时，当断路器由继电保护动作或其它原因而 跳闸后，自动重合闸 。
（4）自动重合闸后应能自动或手动复归，准备好下一次动作。
（5）自动重合闸装置的合闸时间应能整定，并能与继电保护 相配合，加速故障的切除。
（6）双侧电源的线路上实现重合闸时，应考虑合闸时两侧电 源间的同步问题。
KU1——无电压检定继电器；KU2——同步检定继电器； KRC——自动重合闸继电器
&
KU2
U-U
KRC
&
U< KU1
KRC
A
B
线路发生故障：两侧断路器跳闸以后，检定线路无电压的 一侧（B侧）重合闸首先动作，使断路器投入。
若B侧重合不成功：断路器再次跳闸。同步检定继电器不 动作，该侧重合闸不起动。
若B侧重合成功：线路有电压，A侧在检定同步之后，再 投入断路器，线路即恢复正常工作。
5.1.1 自动重合闸装置的作用：
（1）提高输电线路供电可靠性，减少线路停电的次数。
（2）在高压输电线路采用重合闸，可提高系统并列运行 的稳定性，提高线路的输送容量。
（3）对断路器本身机构不良或继电保护误动作而引起的 误跳闸，也能起到纠正的作用。
当重合于永久性故障上时，也会产生一些不利影响： （1）使系统再一次受到短路故障的冲击； （2）使断路器的工作条件变得更加恶劣。
电力系统继电保护 ——自动重合闸
2.
3. 4. 5. 6.
三、自动重合闸的分类
分类：
目的：1）保证并列运行系统的稳定性；2）尽快恢复瞬时故障元件的 供电，从而自动恢复整个系统的正常运行。
1.
根据重合闸控制的断路器所接通或断开的电力元件不同：线路重合 闸（10kV及以上，广泛采用）、变压器重合闸（后备保护动作时启 动）和母线重合闸（枢纽变电所）；
2.
双侧电源线路三相重合闸的最佳重合时间的概念
最佳重合时刻的条件：最后一次操作完成后，对应最终网络拓扑下 稳定平衡点的系统暂态能量值最小的时刻。
四、自动重合闸与继电保护的配合
1.
两种方式：（1）重合闸前加速保护；（2）重合闸后加速保护 前加速
主要用于35kV以下由发电厂或重要变电所引出的直配线路上，以便 快速切除故障，保证母线电压。 当任何一条线路上发生故障时，第一次都由线路始端保护瞬时无选 择性动作予以切除，重合闸以后保护第二次动作切除故障是有选择性
武汉理工大学自动化学院
唐金锐
tangjinrui@
自动重合闸
一、自动重合闸的作用及对它的基本要求 二、输电线路的三相一次自动重合闸 三、高压输电线路的单相自动重合闸 四、高压输电线路的综合重合闸简介
自动重合闸的作用及对它的基本要求
一、自动重合闸的作用 二、对自动重合闸的基本要求 三、自动重合闸的分类
二、单相自动重合闸的特点
故障相选择元件：电流选相、低电压选相、阻抗选相、相电流差突变 量选相
动作时限：除应满足三相重合闸时的要求（大于故障点灭弧时间、大 于断路器复归时间）外：
1）选相元件与继电保护以不同时限切除故障； 2）潜供电流对灭弧产生的影响：当故障相线路自两侧切除后，由于非故障相与断 开相之间存在有静电（通过电容）和电磁（通过互感）的联系，因此，虽然短路 电流已被切除，但在故障点的弧光通道中，仍然有电流。
自动重合闸(ZCH)与继电保护配合技术研究
在 电 力 系统 的 主 要 用 途 。
关 键 词 ： 自动 重 合 闸 ： 继 电 保 护 ： 配 合
中图分 类号 ：Ｔ ２ Ｐ１
文 献标 识码 ：Ａ 文章 编 号 ：１０ — ６ ３ （０ ７ ５ ０ ９ ０ ０ ２ ６ ７ ２ ０ ）０ — ８ — ２
０ 引言
在 电力 系 统 中 ， 自动 重合 闸与继 电保 护 的 关 系是 相
１２ 实 现 方 法 ．
实现 自动重 合 闸前 加 速保 护 动作 的方法 是将 重合 装
置 中加 速 继 电器 Ｋ ＡＣ的瞬 时 断开 延 时 闭 合 常 闭 触 点 串
联 接 入 电流 速 断 保护 出 口回路 中。 当线 路 发 生 故 障 时 ． 因加 速 继 电器 Ｋ ＡＣ未 动作 ， 电流 速 断 保 护 的电 流 继 电
收 稿 日期 ：２ ０ — ６ １ ０７０—５
时 闭合 触点 闭 合后 ，才能 去 跳 闸 。由此 保 证 了重合 闸后
保 护 动作 的 选择性
１３ 前 加速 保 护的优 、缺点 ．
（ ）优 点 ：① 能 迅速 切 除 瞬 时性 故 障 ， 因而 有可 能 １
避 免 瞬 时性 故 障发 展 成 为永 久 性 故 障 ，提 高 Ｚ Ｈ 动 作 Ｃ
图 １ 示 为 自动 重合 闸前 加 速保 护 的动 作 原理 图。 图 中 所
线路 Ｌ 装 有无 选 择 性 的 电流速 断保 护 １ ， 、过 电 流 保 护 ２
以及 三 相 自动 重 合 闸 ３ ，线 路 Ｌ 上 装 有 过 电流 保 护 ４ ２ 。
Ｌ 的无选择 性 电 流速 断保 护 １的动 作 电 流按 躲 过变 电所 ， Ｃ的变 压 器低压 侧 短路 时 的 短路 电 流整 定 。动 作 不 带延
继电保护原理第五自动重合闸

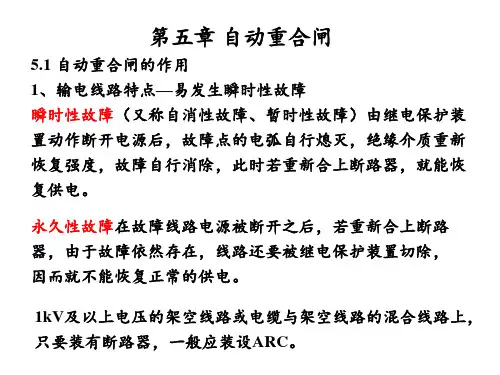

2、自动重合闸概念 自动重合闸装置是将因故障跳开后的断路器按需要自动投入 的一种自动装置，简称ARC（旧称ZCH） 。
瞬时性故障 ☞ 重合成功 永久性故障 ☞ 重合不成功
3、自动重合闸的作用： （1）对暂时性故障，可迅速恢复供电，提高供电的可靠性。 输电线路80%~90%为瞬时性故障；
（5）动作的次数应符合预先的规定。 如一次重合闸就只能重合一次；当重合于永久性故障而
断路器再次跳闸后，就不应再重合。 （6）动作后应能自动复归，为下一次动作做好准备； （7）重合闸时间应能整定，并有可能在重合闸以前或重合闸 以后加速继电保护的动作，以便更好地与继电保护相配合，
加速故障地切除。
（8）当断路器处于不正常状态时(如操动机构中使用的气压、 液压异常等)，应将ARC装置闭锁。
（2）非同期重合闸方式： 就是不考虑系统是否同步而进行自动重合闸的方式（期望系 统自动拉入同步，须校验冲击电流，防止保护误动）。 （3）检查双回线另一回线电流的重合闸方式 在没有其他旁路联系的双回线路上，当不能采用非同步合闸 时，可采用检定另一回线路上有无电流的重合闸。
采用这种重 合方式的优 点是因为电 流检定比同 步检定简单。
3. 综合重合闸 单相重合闸和三相重合闸综合到一起，发生单相接地故障时， 采用单相重合闸方式工作；当发生相间短路时，采用三相重合 闸方式工作。综合考虑这两种重合闸方式的装置称为综合重合 闸装置。
对一个具体的线路，究竟使用何种重合闸方式，要结合系统的 稳定性分析选取，一般遵循下列原则： (1) 没有特殊要求的单电源线路，采用一般的三相重合闸； (2) 凡是选用简单的三相重合闸能满足要求的线路，都应选用 三相重合闸； (3) 当发生单相接地短路时，如果使用三相重合闸不能满足稳 定性要求而出现大面积停电或重要用户停电者，应当选用单相 重合闸和综合重合闸。
高压电网继电保护试卷及答案
高压电网继电保护试卷(A)班级：姓名：学号：一、填空题（每空1分，共15分）1. 距离保护由启动元件、距离元件、时间元件、振荡闭锁部分和电压回路断线闭锁部分组成。
2. 按照保护动作原理和两侧说交换的信息内容的不同，可以将输电线路纵联保护分为两类，即为方向比较式纵联保护和电流差动式纵联保护。
3. 纵联保护通过通道交换的逻辑信号，根据其在纵联保护中所起的作用，可分为闭锁信号、允许信号和跳闸信号。
4. 为了使自动重合闸装置具有多种性能，并且使用灵活方便，系统中通过切换方式能实现四种运行方式，即为：单相重合闸、三相重合闸、综合重合闸和停用。
5. 自动重合闸与继电保护的配合方式有两种，简称为“前加速”和“后加速”。
6. 在电流差动式纵联保护中，若均规定流过两端保护的电流由母线流向被保护线路的方向为各自的正方向，则以两端电流的相量和作为继电器的差动电流，以两端电流的相量差作为继电器的制动电流。
7. 目前构成纵联保护通道的类型有电力线载波通道、光纤通道、微波通道、导引线通道四种。
二、判断题（每题1分，共15分）1.（√）全阻抗继电器动作没有方向性。
2.（×）当测量阻抗Zm落入第Ⅲ象限时，全阻抗继电器不可能动作。
3.（√）偏移特性阻抗继电器的偏移度不宜过大，否则与反方向的保护不好配合。
4.（√）阻抗继电器的动作阻抗与流过继电器的电流的大小无关。
5.（√）BC两相短路时，接U AB和I A-I B以及接U CA和I C-I A的阻抗继电器测量阻抗将偏大。
6.（×）故障点过渡电阻一般使测量阻抗偏小，保护范围缩小。
7.（×）助增电流使距离保护Ⅱ段测量阻抗偏大，保护范围扩大。
8.（√）系统振荡时距离保护Ⅰ、Ⅱ、Ⅲ段均有可能误动。
9.（√）若CSC-101B/102B装置同时投入两种以上重合闸方式，则报“重合闸压板异常”。
10.（×）自动重合闸本身可以判断故障是瞬时性的，还是永久性的。
重合闸功能及其与继电保护的配合
重合闸概述
（三）重合于永久性故障的不利影响
1、使电力系统再一次受到故障的冲击； 2、使断路器的工作条件变得更加恶劣；
（四）对自动重合闸的基本要求
1、动作迅速、可靠。 2、不允许任意多次重合，即动作次数应符合预先 的规定。 3、动作后应能自动复归，准备好再次动作。 4、合闸时间应能整定，能与继电保护相配合。 5、双电源线路应考虑两侧电源间的同步问题，满 足要求。 6、以下情况重合闸不应动作：手动跳闸，手动合 闸于故障线路，断路器状态不正常。
作用于断路器 方式
三相重合闸
动作次数
一次式重合闸 多次式重合闸
单相重合闸 综合重合闸
使用条件
双侧电源重合 闸
单电源重合闸
检定无压 检定同期
不检定三相一次重合闸特 Nhomakorabea：1.不需要考虑电源同步检查； 2.不需要区分故障类别和选择故障相；
三相一次重合闸的过程
1.重合闸启动： 断路器跳闸后（非手动），重合闸启动；
自动重合闸与继电保护的配合
----线路及保护配置方式 重合闸前加速保护 重合闸后加速保护
重合闸前加速保护
当线路上发生 故障时，靠近 电源侧的保护 先无选择性地 瞬时动作于跳 闸，而后再靠 重合闸来纠正 这种非选择性 动作
重合闸前加速保护
缺点： 1.断路器工作条件恶劣，动作次数较多； 2.重合于永久性故障时，切除故障的时间可能较 长； 3.若重合闸装置或断路器拒绝合闸，将扩大停电 范围。
重合闸功能及其与继电保护的配合
contents
重合闸概述 重合闸分类 自动重合闸与继电保护的配合
(一）重合闸
即当线路出现故障，继电保护使断路器跳闸后， 自动重合闸装置经短时间间隔后使断路器重新合 上。
自动重合闸与继电保护的配合
王建 二〇一五年五月九日
相间短路的阶段 式电流保护 电网电流保护 接地短路的零序 电流保护 电流差动保护和 高频保护
一、电网相间短路的电流保护
1、阶段式电流保护
A 1 B 2 C 3 D LD
G
（1）无时限电流速断保护（保护Ⅰ段） （2）带时限电流速断保护（保护Ⅱ段） （3）定时限过电流保护（保护Ⅲ段）
路纵联差动保护瞬时动作。 在k2和k3处故障时流入继电器电流的方向不同，加装功率 方向继电器构成撗联方向差动保护，就能够判断哪一回线路发 生了故障，可以避免将非故障线路切除。
4、相继动作区和死区
M侧保护在N侧保护动作后再动作的情况称为相继动作，
而对于M侧保护而言，在N侧存在一定范围的相继动作区。同
衡电流发生在暂Βιβλιοθήκη 过程时间的中段。减小暂态过程中最大不平衡电流的方法： 一是在差动回路中接入具有快速饱和特性的中间变流器； 二是在差动回路中串联电阻。
3、横联差动保护原理
平行双回线，采用横联差动保护。其原理是比较两回线路电 流的大小和相位。当区外短路（k1）时，流入继电器的电流Id为
零；当区内短路（k2和k3）时，流入继电器的电流Id不为零，线
三、电网电流差动保护和高频保护
1、线路纵联差动保护原理
线路纵联差动保护原理是比较线路两侧电流的大小和相
位。当区外短路（k1）时，流入继电器的电流Id为零；当区
内短路（k2）时，流入继电器的电流Id为总的短路电流。线 路纵联差动保护瞬时动作，且动作电流可以整定得很小，灵 敏度很高。差动保护不受系统振荡的影响。因为需要辅助导 线，所以其不适用于长线路。
接地）
110kV（以前东北电网有60kV也包含）及以上直接接地； 3~35kV电网中性点不接地或者经消弧线圈接地。
论自动重合闸和继电保护的配合
论自动重合闸和继电保护的配合随着电力系统的不断发展和电网的不断扩容及电力负荷的逐步增加，对电力设备的安全、稳定运行的要求越来越高。
而自动重合闸和继电保护作为电力系统中非常重要的保护装置，在电力运行中扮演着重要的角色，其配合运行能够保证电力系统的安全稳定性。
自动重合闸是一种能够自动复归正常运行状态的保护器，主要功能是在电路故障后自动脱离电网并能够自动恢复运行。
重合闸器对保障电路的安全运行、减少停电时间等方面有着非常重要的作用，因此在电力系统中得到了广泛应用。
一般在电压等级较高的电力系统中，都会安装自动重合闸以保护电网的安全稳定运行。
而继电保护作为一种在电力系统中广泛使用的保护装置，其主要作用是在电力系统出现故障时对设备进行快速的保护，同时将故障信号传输至控制中心。
继电保护可以起到避免和消除故障的作用，保护着电网的安全稳定运行。
同时，继电保护装置能够承担监测电路电流、电压、频率等参数功能，对保护电力设备起到了极为重要的作用。
在电力系统中，自动重合闸和继电保护是相互配合运行的，它们的作用是互相补充的。
自动重合闸主要是在故障恢复后，恢复电路的正常运行状态，而继电保护的作用则是在故障发生时及时切断电路，防止电路故障导致设备的损坏。
同时，自动重合闸在运行时必须与继电保护配合工作，以保证系统的稳定运行。
在电力系统中，当故障信号传输至控制中心时，继电保护装置往往会发出停电信号，此时自动重合闸必须停止复归操作，以免故障再次发生。
但是，自动重合闸和继电保护的配合也存在一些问题。
例如，在电力系统中，当自动重合闸在电网故障后对电路进行自动复归时，如果复归的恢复时间过长，会导致低电压现象的发生，影响电力设备的正常工作。
此时，需要继电保护配合，并及时进行保护，防范电力系统的安全事故的发生。
总之，自动重合闸和继电保护在电力系统中都具有重要的作用，二者的配合能够保障电力系统的安全稳定运行。
但同时，也需要注意合理调配它们的作用和功能，并做好安全保护措施，以提高系统的安全稳定性。
自动重合闸的作用及要求
设置自动重合闸装置好处
✓大大提高供电的可靠性，减少线路停电的次数。 ✓在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳 定性。 ✓在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。 ✓对断路器本身由于机构不良或继电保护误动作而引起的误跳闸， 也能起纠正的作用。
自动重合闸不利的影响
（1）使电力系统又一次受到故障的冲击； （2）由于断路器在很短的时间内，连续切断两次短路电 流，而使其工作条件变得更加恶劣。
非同步合闸的问题。 二、两侧电源线路上的主要合闸方式： （1）快速自动重合方ห้องสมุดไป่ตู้： （2）非同期重合闸方式：
（3）检查双回线另一回线电流的重合闸方式. （4）自动解列重合闸方式
（5）具有同步检定和无压检定的重合闸。
在两侧的断路器上，除装有单侧电源线路的ZCH自动重合闸装 置外，在一侧装有低电压继电器，用以检查线路上有无电压 （检无压侧），在另一侧装有同步检定继电器，进行同步检 定（检同步侧）。
，若成功，恢复正常供电；若不成功，按选择性动作。 • 主要用于35KV以下的网络。
2 、重合闸后加速保护（简称“后加速”） 每条线路上均装有选择性的保护和ZCH。 第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故
障，重合后则加速保护动作，切除故障。 应用于35KV以上的网络中。
第四节 单相自动 重合闸与综合自动 重合闸
生相间故障时,采用三相重合闸方式。单相重合闸和三相 重合闸综合在一起,成为综合重合闸。
• 下图所示单电源网络，已知：在1QF断路器上采用了重合闸前加 速保护动作的接线，它利用电流速断保护重合闸前的非选择性动 作，此电流速断保护的动作时间为0.1s，A、B、C三变电所保护 的动作时间分别为1.5s、1.0s、0.5s；所有断路器的重合闸时间均 为0.35s，跳闸时间为0.07s；自动重合闸的整定时间为0.8s。请简 单分析当K点瞬时性故障，故障发生后经过多长时间能恢复正常 供电？
继电保护复习题
继电保护复习题一、填空题1.中间继电器的作用一是增加触点的对数，二是增加触点的容量。
2. 继电保护的基本要求选择性、速动性、灵敏性、可靠性。
3. 自动重合闸与继电保护的配合方式有两种，即前加速保护和后加速保护4. 将同步发电机并入电力系统参加并列运行的操作称为并列操作。
5. 任何情况下严禁电压互感器二次侧短路，电流互感器二次侧开路。
6. 继电保护装置通常由测量比较元件、逻辑判断元件和执行输出元件三部分组成。
7.按照继电保护的作用不同，可分为主保护、后备保护、辅助保护和异常运行保护。
8.规定短路功率方向：母线流向线路为正，反之为负。
9.100MW 以下失磁对电力系统有重大影响的发电机和 100MW 以上的发电机，应装设专用的失磁保护。
10.瓦斯保护是变压器的主保护。
11.电力系统发生有功功率缺额时，必然造成系统频率低于于额定值。
12. 故障录波装置的记录量有模拟量量和开关量量两大类。
13.小电流接地系统，当有一相接地后，另外未接地相电压升高为√3 倍相电压。
14.对 220～500kV 电压母线，应装设快速有选择切除故障的母线保护。
15.在 3／2 接线方式中把失灵保护、自动重合闸，再加上三相不一致保护、死区保护、充电保护做在一个装置内，这个装置称作断路器保护。
16.超高压远距离输电线的对地电容电流很大,都应在输电线两端或一端变电站内装设三相对地的并联电抗器。
17.电容器组与断路器之间连线的短路保护,可装设带短延时的过电流保护动作于跳第 1 页共13 页闸，并兼作电容器组的过负荷保护。
18.备用电源自动投入装置,两种备用接线形式：明备用接线，暗备用接线。
19.AFL 装置是在电力系统发生事故时，在系统频率下降过程中，按照频率的不同数值顺序切除负荷。
20 电力变压器励磁涌流导致变压器跳闸，应将二次谐波制动系数向小调整。
21. 在发电机内部发生短路故障时，进行快速灭磁，将励磁电流迅速减到零值，以减小故障损坏程度。
实验四 自动重合闸实验
实验四 自动重合闸实验一、实验目的1、了解自动重合闸的作用2、了解自动重合闸装置的原理3、了解自动重合闸与继电保护之间如何配合工作二、基本原理1．DCH-1重合闸继电器构成部件及作用运行经验表明，在电力系统中，输电线路是发生故障最多的元件，并且它的故障大都属于暂时性的，这些故障当被继电保护迅速断电后，故障点绝缘可恢复，故障可自行消除。
若重合闸将断路器重新合上电源，往往能很快恢复供电，因此自动重合闸在输电线路中得到极其广泛的应用。
在我国电力系统中，由电阻电容放电原理组成的重合闸继电器所构成的三相一次重合闸装置应用十分普遍。
图4-1为DCH-1重合闸继电器的内部接线图。
图4-1 DCH-1型重合闸继电器内部接线图继电器内各元件的作用如下：（1）时间元件KT 用来整定重合闸装置的动作时间。
（2）中间继电器KAM 装置的出口元件，用于发出接通断路器合闸回路的脉冲，继电器有两个线圈，电压线圈（用字母V 表示）靠电容放电时起动，电流线圈（用字母I 表示）与断路器合闸回路串联，起自保持作用，直到断路器合闸完毕，继电器才失磁复归。
（3）其他用于保证重合闸装置只动作一次的电容器C 。
KAM 3KAM 1KT 2 1KAMIKAM 424 317RHL53RVKAM686R4R75RKT10 KAM 212CKT 1用于限制电容器C的充电速度，防止一次重合闸不成功时而发生多次重合的充电电阻器4R。
在不需要重合闸时（如手动断开断路器），电容器C可通过放电电阻6R放电。
用于保证时间元件KT的热稳定电阻5R。
用于监视中间元件KAM和控制开关的触点是否良好的信号灯HL。
用于限制信号灯HL上电压的电阻17R。
继电器内与KAM电压线圈串联的附加电阻3R（电位器），用于调整充电时间。
由于重合闸装置的使用类型不一样，故其动作原理亦各有不同。
如单侧电源和两侧电源重合闸，在两侧电源重合闸中又可分同步检定、检查线路或母线电压的重合闸等。
自动重合闸与线路保护装置的配合研究
：疋科技。
凰自动重合闸与线路保护装置的配合研究温克利(长春工程学院，吉林长春130012)￡I青要】在全面分析了自动重合闸装置的基本工作原理和配置要求后。
对220K V输电线路重合闸装置的重舍方法和与保护装置问的配合方法进行了相应的分析研究。
睁猢]自动重合闸；线路保护；配合方法随着电网综合自动化技术的不断提高，自动重合闸技术作为保证电网安全稳定运行、提高输电线路供电可靠性的一项重要措旒，在国内外智能电网中得到了广泛的推广应用。
国内高压输电线路重合闸方式根据功能参数特性大致可以分为单相重合闸、三相重合闸和综合重合闸三类。
高压输电线路由于传送容量非常大、电压等级非常高，如果重合闸装置与保护装置问配合不好，就可能造成线路重合于永久性故障上，尤其当所发生的故障是严重故障时，就会转换成相应的事故，轻者造成设备烧毁，重者将会导致电网发生大面积停电，甚至发生系统瓦解等特大事故。
因此，为了避免重合装置动作在系统永久故障上，对电网乃至整个电力系统造成巨大的；中击，在重合闸装置合闸方式选择时，应尽量避免采用三相重合闸，建议采用分相独立控制的重合闸模式，同时应将线路保护装置与重合闸装置分开配置。
单相重合闸是220kV及以上主干电网普遍采用的自适应分相重合闸模式，即当输电线路发生的瞬时性故障通过线路保护装置有效切除后，故障就会自动消失，此时由自动重合闸装置经过内部分析满足重合闸要求时，就会操作断路器执行机构进行一次重合闸，快速可靠的恢复系统送电功能，从而大大提高系统稳定性和供电可靠性。
微机检测技术、计算机技术、通信技术的快速发展，线路自动保护功能也变得更加完善，伴随着重合闸与线路保护装置间的配合方法就会发生变化。
因此，建立最优的保护配合策略对提高输电线路供电可靠性和供电质量水平有相当大的工程实际意义。
1自适应单相重合闸的基本原理传统单相重合闸装置由于不能智能分析输电线路所发生的故障类型，从而喇匠了其运行可靠性。
输电线路是一个复杂、多参量、时变的复杂大系统，具有明显的分布参数特征，且在各相之间会存在剧烈的电容耦合和电磁感应效应，也就是说当线路发生故障时，故障相两端仍有一定幅值的电压，目该值的大小与相间、相对地电容、电感强弱、以及接地点是否持续存在有关。
自动重合闸与继电保护的配合输电线路的综合自动重合闸解读
采用后加速保护的缺点是： 1）首次故障的切除可能带有时限，故障切除较慢， 影响自动重合闸的成功率。 2）重合闸后加速要求每条线路的断路器均应设 ARC，与前加速保护相比就较复杂一些，投资也较 大。
第五节 输电线路的综合自动重合闸
把单相重合闸和三相重合闸综合在一起考虑，即 当发生单相接地短路时，采用单相重合闸方式； 当发生相间短路时，采用三相重合闸方式。综合 这两种重合闸方式的装置，称为综合重合闸装置。
故障相别
dI AB
＋
dI BC
－
dI CA
＋
A
单相接地
B
C
＋
－
＋
＋－Leabharlann ＋AB 两相短路或两相短路接地 BC CA
＋ ＋ ＋
＋ ＋ ＋
＋ ＋ ＋
三相短路
ABC
＋
＋
＋
2、应考虑潜供电流对单相重合闸的影响
图3-9 C相单相接地时，潜供电流的示意图
当发生单相接地故障时，故障相自两侧断开后， 这时，短路电流虽然已被切断，但在故障点的弧 光通道中，仍然以下三种电流（潜供电流）：
3）阻抗选相元件。阻抗选相元件用三个低阻抗继 电器分别接于三个相电压和经过零序补偿的相电 流上，采用带零序电流补偿的接线，即三个低阻 抗继电器接入的电压、电流分别为：
4）相电流差突变量选相元件。相电流差突变量选相 元件是根据两相电流之差构成的三个选相元件，当 线路发生故障时，故障相电流在故障瞬间几乎是突 然变化的，因此有故障相电流输入的那个选相元件 动作，无故障相电流输入的选相元件不动。
一、综合重合闸的重合闸方式 1）综合重合闸方式。线路上发生单相接地故障时， 故障相跳开，实行单相自动重合闸，当重合到永 久性单相故障时，若不允许长期非全相运行，则 应断开三相并不再进行自动重合；若允许长期非 全相运行，保护第二次动作跳开故障相，实行非 全相运行。当线路上发生相间短路故障时，三相 断路器都跳开，实行三相自动重合闸，当重合到 永久性相间故障时，断开三相并不再进行自动重 合。
自动重合闸和继电保护的配合ppt
教学重点
自动重合闸前加速、后加速保护 动作原理和特点
教学难点
前加速自动重合闸前加 速、后加速保护动作原 理
1.自动重合闸前加速保护动作原理
和前加速保护相比，使用中不受网络结构和负荷条件的限制一般说来是有利无害的。
由于保护第一次跳闸是有选择性的切除故障，所以即使重合闸拒绝动作，也不会扩大停电范围。
3.自动重合闸后加速保护动作原理
ARD
教学重点 QF1 ~
ARD QF2
ARD QF3
K2
QF4
K3
教学难 重合闸后加速保护原理。这种方式在重合闸动作之后加速保护动作，简称后加速、即当线路发生故
障时保护选择性地动作切除故障，然后自动重合，若重合于永久性故障上，则在断路器合闸后，再加 速保护动作，瞬时切除故障，与第一次动作是否带有时限无关。
重前这合加种闸 速 方动自式作动在~之重重前合合加闸闸速前动保加作护速之的、后动后加作加速，速保简保护称护动Q前动作F加作，1速原简方理称式后。加A速R、D即当线路发生故K障1时I保1护选择Q性F地2动作切除I2故障，然K后2自动重合，若Q重F合3于永久性故障上K，3则在断路I器3 合闸后，再加速保
采用重合闸后加速时，必须在线路的每个断路器上均装设一套自动重合闸装置。由于保护第一次跳 闸是有选择性的切除故障，所以即使重合闸拒绝动作，也不会扩大停电范围。
4.后加速的优缺点
优点：第一次是有选择性地切除故障，不会扩大停电范围， 特别是在重要的高压电网中，一般不允许保护无选择性的动 作而后以重合闸来纠正（前加速的方式）；保证了永久性故 障能瞬时切除，并仍然是有选择性的；和前加速保护相比， 使用中不受网络结构和负荷条件的限制一般说来是有利无害 的。 缺点：与前加速相比较为复杂；第一次切除故障可能带每个 断路器上都需要装设一套重合闸有延时。
