发电机耐压试验方案

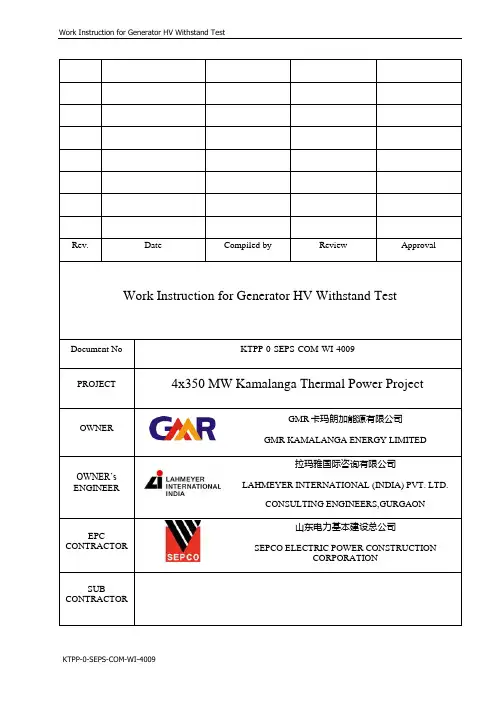

发电机交流耐压试验作业指导书
CONTRACTOR1.工程概况Brief introduction of the project卡玛朗加火力发电厂由GMR能源有限公司在现场兴建，该位置位于印度奥里萨邦德赫克纳尔区。
该项目为新建工程，包括四台机组，每台机组容量为350MW。
本工程采用东方电机股份有限公司生产的三相发电机，额定功率350MW，功率因数0.85，端电压20kV，频率50Hz，转速为3000rpm。
汽轮发电机采用水-氢-氢冷却方式。
The Kamalanga Thermal Power Station would be set up by GMR kamalanga Energy Limited ata site, which falls under the Dhenkanal district of Orissa, India. The project is a Greenfieldproject consisting of four units each of 350 MW. The generators proposed for the plant are of three phase, manufactured by DFEM, with the rated power of 350MW, power factor of 0.85 lagging, terminal voltage of 20kV, frequency of 50Hz and speed of 3000rpm. The turbine generator adopts the typical water-hydrogen-hydrogen cooling system.2．编制依据References of the compilation下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
The prescriptions in the documents listed below are included in this work instruction byquotation.2.1）GB 50150-2006 电气设备交接试验标准；GB50150-2006 Standard for hand-over test of electric equipment ;2.2)DL5009.1-2002 电力建设安全工作规程DL5009.1-2002 Safety work regulations of electric power construction2.3）QFSN-300-2-20型汽轮发电机安装说明书QFSN-300-2-20 Turbine generator installation manual3．试验项目及程序Testing items and progress3.1）试验项目Testing items3.1.1）定子绕组的绝缘电阻、吸收比、极化指数测量。
发电机耐压试验标准
发电机耐压试验是一项重要的质量检测措施，用于检测发电机的绝缘性能是否符合要求。
以下是发电机耐压试验的一般标准：
1.试验电压：发电机的耐压试验一般采用交流电压，电压等级根据发电机的额定电压和容量确定。
例如，110kV及以下的发电机一般采用2500V电压进行试验，而330kV及以上的发电机则一般采用5000V电压进行试验。
2.试验时间：发电机的耐压试验时间应根据发电机的额定容量和试验电压确定。
一般来说，试验时间不应少于1小时，但在特殊情况下也可以根据具体情况适当缩短试验时间。
3.试验负载：发电机的耐压试验负载应根据发电机的额定容量和试验电压确定。
一般来说，试验负载不应少于发电机额定容量的1.2倍。
4.试验环境：发电机的耐压试验应在干燥、温度适宜、无风、无雨、无雪等环境下进行。
同时，应确保试验设备的接地良好，以避免试验过程中产生的电磁干扰。
5.安全措施：在进行发电机耐压试验时，必须采取严格的安全措施，包括穿戴防护服、戴好绝缘手套和鞋子、设置安全隔离带等。
同时，应设置专人监护，确保试验过程的安全。
总之，发电机耐压试验是一项非常重要的质量检测措施，应按照相关标准进行，以确保发电机的安全运行。
发电机交流耐压试验
发电机交流耐压试验一、被试品对象发电机交流耐压试验，出口电压≤13.8kV，最高试验电压21kV，单相对地电容量≤1μF。
二、系统主要技术参数及功能1. 额定容量：200kVA；2. 额定电压：25kV；3. 额定电流：8A4. 工作频率：工频50Hz；5. 输出电压波形畸变率：≤0.5%；6. 允许连续工作时间：额定负载下15min；7. 额定负载下连续运行15min后温升≤65K；8. 装置自身品质因数：Q≥30；9. 系统测量精度：有效值1级；10. 输入电源：三相380V电压，频率为50Hz；11. 对被试品具有过流、过压及试品闪络保护；12. 环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米；三、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》四、系统配置及其参数1. 激励变压器JLB-40kVA//2.5kV/0.4kV 1台a) 额定容量：40kVA；b) 输入电压：400V，单相；c) 输出电压：2.5kV d) 结构：干式e) 重量：约95Kg；f) 额定运行15分钟后线圈对空气温升：≤65K;2. 谐振操作台TC-（L）-40kVA/380V (含调压器) 1台a) 额定容量：40kVA；b) 输入电压：380V；c) 输出电压：0~420V；d) 保护功能：零位、过流、过压及试品闪络保护；e) 重量：约135kg；3. 可调电抗器 TFL-HT-200kVA/25kV 1台a) 额定容量：200kVA；b) 额定电压：25kV；c) 额定电流：8A；d) 可调电感量：8H~16H；e) 品质因数：Q≥30；f) 结构：干式、带铁芯可调式；g) 数量：1台；h) 重量：约175Kg ；4. 分压器FR-30kV 1台a) 额定电压：50kV；b) 测量精度：交流有效值1.5级；c) 介质损耗：tgσ≤0.5%；d) 分压比：1000：1，e) 分压比误差：≤1.0%；f) 重量：约10Kg；g) 结构：铝合金外包装。
发电机定子绕组直流耐压试验
发电机定子绕组直流耐压试验措施
1、发电机定子绕组直流耐压试验前的准备：
1.1 发电机短路试验、短路干燥及主变升流试验结束。
1.2 拆开发电机出口连接和中性点连接。
1.3 在绕组及铁芯温度降至接近环境温度时（±3℃），分别测量三相绕组绝缘
电阻、吸收比及极化指数。
1.4 定子测温电阻短路接地。
1.5 定子上、下风洞不能有人工作，风洞门由专人看守。
2、发电机定子绕组直流耐压试验：
2.1 按照GB50150-91有关规定进行2.5U e（39375V）直流耐压及泄漏电流测
量试验。
2.2 分相进行耐压试验，非被试相两端应可靠接地。
2.3 试验电压按照每级0.5倍额定电压分阶段升高，每阶段停留1min，并记录
泄漏电流。
2.4 在2.5倍额定电压下，三相泄漏电流的差别不应大于最小值的50%。
2.5 泄漏电流不应随时间延长而增大。
2.6 试验设备（高压直流发生器）应可靠接地。
2.7 放电时应注意安全，应在绕组端部放电。
应使用专用放电棒慢慢接近禁地
线直接接触，以免产生振荡过电压危害定子绕组绝缘。
2.8 试验结束，恢复定子出口及中性点接线。
恢复测温电阻接线。
2.9 试验数据上报监理工程师。
发电机工频耐压试验
发电机工频耐压试验
发电机工频耐压试验是一种用于检测发电机绝缘性能的重要方法。
在试验过程中，将发电机的输出端与高压电源相连，通过逐渐升高电压来测试发电机的绝缘能力。
首先，需要对发电机进行必要的准备工作，包括清洁和检查各部件是否正常运转。
然后，将发电机的输出端与高压电源相连，并设置合适的电压值。
接下来，开始逐渐升高电压，同时观察发电机的运行情况和仪表读数。
如果发现异常情况或超过设定的耐压值，应立即停止试验并进行检查。
在试验过程中，需要注意以下几点：
1. 确保试验设备的安全性能良好，避免发生电击等意外事故；
2. 严格按照操作规程进行试验，确保试验结果的准确性和可靠性；
3. 对于不同类型的发电机，其耐压试验的要求可能有所不同，应根据具体情况进行调整；
4. 在试验结束后，应对发电机进行全面检查和维护，以确保其正常运行。
总之，发电机工频耐压试验是一项非常重要的工作，它可以有效地检测发电机的绝缘性能，为保证电力系统的安全稳定运行提供有力支持。
反馈发电机耐压试验标准规范

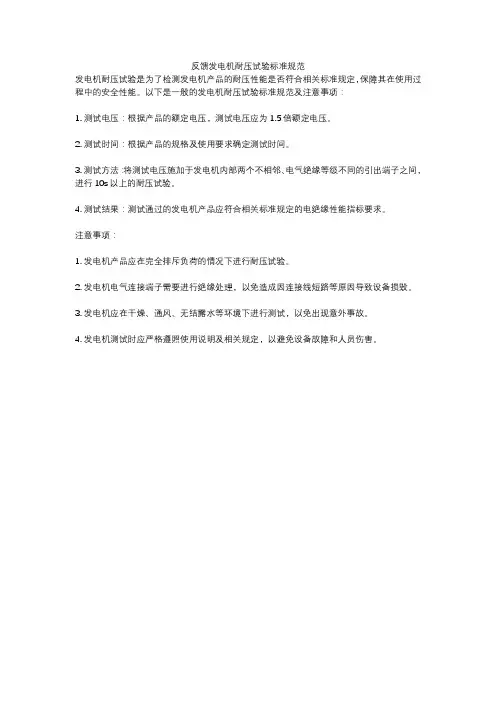

反馈发电机耐压试验标准规范
发电机耐压试验是为了检测发电机产品的耐压性能是否符合相关标准规定，保障其在使用过程中的安全性能。
以下是一般的发电机耐压试验标准规范及注意事项：
1. 测试电压：根据产品的额定电压，测试电压应为1.5倍额定电压。
2. 测试时间：根据产品的规格及使用要求确定测试时间。
3. 测试方法：将测试电压施加于发电机内部两个不相邻、电气绝缘等级不同的引出端子之间，进行10s以上的耐压试验。
4. 测试结果：测试通过的发电机产品应符合相关标准规定的电绝缘性能指标要求。
注意事项：
1. 发电机产品应在完全排斥负荷的情况下进行耐压试验。
2. 发电机电气连接端子需要进行绝缘处理，以免造成因连接线短路等原因导致设备损毁。
3. 发电机应在干燥、通风、无结露水等环境下进行测试，以免出现意外事故。
4. 发电机测试时应严格遵照使用说明及相关规定，以避免设备故障和人员伤害。
发电机定子交直流耐压试验
发电机定子交直流耐压试验一、背景介绍在发电机的运行过程中，为了确保其始终保持稳定可靠的工作状态，并延长其使用寿命，需要对发电机进行定期的检测和维修，其中交直流耐压试验是其中的一个重要环节。
在这项测试中，通过对发电机定子进行特定电压、电流条件下的测试，检测其耐压能力和绝缘状态，以保证发电机的安全性和可靠性。
二、测试方法1. 测试原理在交直流耐压试验中，通过在定子线圈上施加高压电压，检测其中的绝缘是否能承受一定的电场强度和电压水平，以判断其绝缘状况的好坏。
通常情况下，交直流耐压试验的标准电压为发电机额定电压的1.5倍。
2. 测试步骤（1）插入测试仪表到定子线圈中。
（2）打开测试仪表并进行预热，确保测试数据的可靠性。
（3）根据测试要求设定测试电压和电流。
（4）施加测试电压和电流并维持一定时间。
（5）记录测试数据并进行分析。
3. 测试要求（1）测试时，需要保证发电机消除掉静电电荷，以确保测试数据的准确性。
（2）测试时，需要确保测试仪器的安全可靠，并遵守相关安全操作规定。
（3）测试时，需要进行预热，确保测试仪表的可靠性。
（4）测试时，需要选择合适的测试电流和电压进行测试，要符合相关标准的要求。
（5）测试数据需要进行可靠的记录和保存，以便后续的数据分析和比对。
三、测试数据分析经过交直流耐压试验后，可以得到一系列测试数据，包括电压、电流、测试时间等等。
根据这些测试数据，可以进行以下分析和判断：（1）绝缘状态分析：针对测试数据进行分析，可以得知发电机定子的绝缘状态是否满足相关标准的要求，确保发电机的安全性和可靠性。
（2）绝缘缺陷分析：通过测试数据的分析，可以判断定子绕组是否存在绝缘缺陷，如绝缘层破裂、绕组内部短路等。
（3）继电保护系统分析：交直流耐压试验旨在检测发电机定子的耐压能力，同时也可以对继电保护系统进行测试，保证其工作正常。
四、测试通过对发电机定子进行交直流耐压试验，并结合测试数据的分析和比对，可以得出如下测试：（1）定子绝缘维护状况良好，能够承受额定电压1.5倍的耐压测试。
发电机转子绕组交流耐压试验
发电机转子绕组交流耐压试验
为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，制定本标准。
本标准适用于500KV及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。
发电机转子绕组交流耐压试验，应符合下列规定：
1、整体到货的显极式转子，试验电压应为额定电压的7.5倍，且不应低于
1200V。
2、工地组装的显极式转子，其单个磁性耐压试验应按制造厂规定进行。
组
装后的交流耐压试验，应符合下列规定：
1）额定励磁电压为500V及以下电压等级，为额定励磁电压的10倍，并不低于1500V；
2）额定励磁电压为500V以上，为额定励磁电压的2倍加4000V。
3、隐极式转子绕组可以不进行交流耐压试验，可采用DMG2671数字兆欧表
（2500V）测量绝缘电阻来代替。
发电机和励磁机的励磁回路连同所连设备的交流耐压试验，其试验电压应为1000V，或用DMG2671数字兆欧表（2500V）测量绝缘电阻方式代替。
水轮发电机的静止可控硅励磁的试验电压，应按照上述规定进行；回路中有电子元器件设备的，试验时应将插件拔出或将其两端短接。
发电机工频耐压试验
发电机工频耐压试验
发电机工频耐压试验是指在工作电压下对发电机绝缘系统进行测试，以评估其在正常运行工况下的耐压能力。
测试过程中，将测试电压施加在发电机绕组和绝缘结构上，并通过检测绝缘电阻及泄漏电流等参数，来判断绝缘系统是否能够承受额定电压的正常工作。
测试步骤一般包括以下几个方面：
1. 测试准备：包括检查测试设备的正常工作状态，准备好测试电源、电压表、电流表等。
2. 接地和绝缘检查：确保发电机的绝缘系统和机壳都没有接地故障，并检查各绝缘接头的紧固情况。
3. 初次充电：首次给发电机施加一定电压，持续时间较短，主要是为了消除可能产生的表面电荷。
4. 绝缘抽真空：将发电机绝缘系统抽真空，以提高绝缘性能。
5. 施加电压：根据规定，逐步增加电压，一般会分为多个阶段，每个阶段的持续时间一般为1分钟。
6. 导电性能测试：在每个电压阶段，测量绝缘电阻和泄漏电流，并记录测试结果。
7. 耐压试验结果评估：根据测试结果，评估发电机绝缘系统是
否符合要求。
值得注意的是，发电机的工频耐压试验应该由专业人员进行，并按照相关标准和规范进行操作，以确保测试的准确性和安全性。
发电机耐压试验方案
发电机耐压试验方案目录1.适用范围2.编制依据3.工程概况及主要试验项目4.试验人员的资格和要求5.主要试验设备及工器具6.试验前的准备工作及试验的条件7.作业程序8.试验方法、步骤及质量标准9.安全施工措施及试验时的注意事项10.绿色施工11.专业施工危险点分析及防范措施1 适用范围本作业指导书适用于国电泰州发电厂二期工程＃4发电机电气试验。
2 编制依据2.1《电力建设安全工作规程》 DL5009.1—2002；2.2《电力装置安装工程电气设备交接试验标准》GB 50150-20062.3 上海发电机厂产品技术说明书；3工程概况及主要试验项目：3.1工程概况:国电泰州发电厂二期工程#4发电机选用上海发电机厂生产的水氢氢汽轮发电机，其主要参数：3.2试验项目3.2.1 测量转子绕组的绝缘电阻；3.2.2 测量转子绕组的直流电阻；3.2.3转子绕组静止时的膛内、膛外交流阻抗试验；3.2.4测量发电机、励磁机轴承和转子进水支座的绝缘电阻；3.2.5发电机定子手包绝缘试验；3.2.6测量定子绕组的直流电阻；3.2.7 测量定子绕组的绝缘电阻和吸收比；3.2.8定子绕组直流泄漏电流测量和直流耐压试验；3.2.9定子绕组交流耐压试验；4 试验人员资格及要求；4.1 所有参加试验人员应经过试验岗位培训并取得上岗资格证；4.2 参加试验的人员经过安全教育，且考试合格；4.3 参加试验工作的人员应熟悉现场设备的布置，了解被试品的构造及原理，准确使用规程、规范，具备较强的责任心；4.4 试验人员应能熟练使用试验设备，试验目的要明确，试验时注意事项应了解；4.5试验人员分工：试验负责人：倪鸣接线及操作人员：倪力尹震监护人员：阎生龙倪鸣5 主要试验设备和工器具转子交流阻抗测试仪、交流电压表、直流电桥、50kV交流（调感）谐振试验变压器、直流电流表、电动摇表、限流电阻30kΩ、干湿温度计、万用表、直流高压发生器和常用工具。
发电机交直流耐压试验方案
发电机交直流耐压试验方案引言：发电机是一种将机械能转化为电能的装置，广泛应用于电力系统、工业生产和民用电器等领域。
为了确保发电机的安全可靠运行，进行交直流耐压试验是非常重要的一项措施。
本文将详细介绍发电机交直流耐压试验的方案，以确保试验的全面性和准确性。
一、试验目的1.评估发电机在额定电压下的绝缘性能，确认其安全可靠性；2.检测发电机内部可能存在的绝缘故障，确保其在工作环境下不会引发安全事故；3.评估绝缘材料的质量，验证是否符合相关电气标准。
二、试验范围1.试验电压：试验应包括额定电压下的交流耐压试验和直流耐压试验；2.试验对象：试验应对发电机的所有主要绝缘部分进行测试，包括线圈、定子、转子等；三、试验设备和环境要求进行发电机交直流耐压试验时，需要准备以下设备和满足以下环境要求：1.试验设备：包括高压试验仪、电压放大器、绝缘电流表、温湿度记录仪等；2.试验环境：试验环境应满足干燥、无尘、无腐蚀气体的要求，温度应控制在20℃～30℃之间，相对湿度应控制在45%～75%之间。
四、试验步骤1.试验前准备：a.检查试验设备是否完好，掌握设备的使用方法；b.检查试验对象的运行状态，确保其处于停止状态；c.清洁试验对象，确保其表面无积尘或污渍。
2.试验项目：a.交流耐压试验：i.在试验仪上设置试验电压，根据发电机额定电压确定试验电压值以及持续时间；ii. 将试验电极分别连接到发电机绝缘部分的相位线圈和地线；iii. 逐相接通试验电压，记录电流和试验电压的值；iv. 持续试验指定时间，观察试验过程中是否出现异常现象。
b.直流耐压试验：i.将试验电压设定为直流模式，根据发电机额定电压确定试验电压值以及持续时间；ii. 将试验电极分别连接到发电机绝缘部分的相位线圈和地线；iii. 逐相接通试验电压，记录电流和试验电压的值；iv. 持续试验指定时间，观察试验过程中是否出现异常现象。
3.试验后处理：a.分析试验结果，与发电机的技术要求进行对比；b.如发现异常情况，需要进一步检测，找出故障原因；c.记录试验数据，编制试验报告。
发电机定子交流耐压试验
8、试验设备升压前，应仔细检查接线，并经安建环部电气主管、电气监理确认后，接到试验负责人通知后，才能升压。
9、耐压后，应对绕组充分放电后（1小时）才能进行与绕组相关其它工作。
附件：发电机修前试验记录表
试验日期：环境温度：环境湿度：
发电机内温度：发电机内压力：
试验负责人：记 录 人：
参加试验人员：
交流耐压试验
B
C
电压（KV）
高压侧电流（A）Байду номын сангаас
1、试验前应将所有高压区域装设安全围栏并有高压危险标志，试验时除试验人员外，所有人员应撤离试验现场，在汽机房12.5米及6.5米试验区域，每层有两人进行看护。
2、试验前通知所有相关专业检修人员停止与发电机相关的所有检修工作，并确认发电机内含氢量小于0.4%。
3、发电机中性点及出线对地及相间应有足够绝缘距离
9将调压器旋钮降到零断开发生器电源开关将被试绕组直接接10用2500v绝缘电阻表测量被试绕组绝缘电阻与试验前无明显变11用同样方法测量另外两相定子绕组注意事1试验过程中发现电压表大幅度摆动电流表急剧增加等异常现象应停止试验2试验设备高压部分及引线对地应保持安全距离
项目
发电机定子交流耐压试验
周期
5年
试验仪器
9）将调压器旋钮降到零，断开发生器电源开关，将被试绕组直接接地。
10）用2500V绝缘电阻表测量被试绕组绝缘电阻与试验前无明显变化。
11）用同样方法测量另外两相定子绕组
注意事项
1）试验过程中发现电压表大幅度摆动、电流表急剧增加等异常现象应停止试验
2）试验设备高压部分及引线对地应保持安全距离。
发电机耐压试验
FS30ZK发电机耐压试验
一、概述
发电机转子绕组很少需要做耐压试验，因为发电机转子绕组正常施加的直流电压只有几百伏，而且转子绕组对地是绝缘的，即使发生一点接地，也不会很快产生严重后果。
所以正常开机前只要用1000--1500v摇表测量对地绝缘合格即可。
摇表一个电极接触转子电路，另一个电极接地，不是正负极。
二、技术指标
1、环境条件
温度：－5︒C～40︒C
相对湿度：<95%（25︒C）
海拔高度：<2500m
外界干扰：无特强震动、无特强电磁场
供电电源：160V AC~280V AC，45Hz~55Hz
2、性能指标
1)交流阻抗 0－99.999Ω 0.2级
2)交流电压 0－600V 0.2级
3)交流电流 0----120A 0.2级
4)有功功率 0-----72KW 0.5级
5)频率 40---75HZ 0.2级
6)工作电源 220V±10％ 50HZ
7)体积 415×225×200mm
8)重量 5kg
3、绝缘强度
1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。
2)工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
三、产品别称
发电机转子阻抗测试仪发电机交流转子阻抗测试仪。
发电机定子绕组交流耐压试验方案
#1发电机定子绕组交流耐压试验方案1．#1发电机基本参数型号：50WT21E—106额定容量：415MV A额定功率：352.75MW额定电压：20KV额定电流：11980A频率：50Hz功率因数：0.85额定转速：3000г/min冷却方式：水氢氢励磁方式：静态励磁试验目的本次试验属于大修前试验，目的是判断发电机定子绕组绝缘水平，检查是否存在绝缘缺陷。
试验依据GB755—2000（《旋转电机定额和性能》）GB/T7064—2002（《透平型同步电机技术要求》）制造厂说明书试验条件办理发电机工作票，同时其他专业工作票交回。
发电机气体置换已经结束，转子在定子膛内。
发电机内冷水正常投运，水电导率符合运行标准，但尽可能低。
发电机绝缘电阻试验合格。
所有温度卡件拔出，测点等元件应短路接地，以防试验中损坏。
试验前要测试发电机电容量，核对补偿电感。
将发电机转子及封母接地，电流互感器短路接地。
球隙放电电压调整合格，保护水阻选用适当。
解除电源开关的漏电保护。
试验方法试验接线图如图1所示。
考虑现场试验电源容量的限制，需采用电抗器（接在被试发电机侧）进行无功补偿。
选用35H、20KV的4只电抗器两串两并，并联后电抗值为35H。
根据规程要求施加电压30KV。
6．试验步骤：经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后，方具备进行交流耐压试验的条件。
拆除或断开所有与被试品相连的连线，按安全规程的有关规定做好全部安全措施。
按接线图检查试验接线应正确无误，试验设备布置合理，便于操作并符合安全规程中的有关规定。
保护接地应牢固可靠。
检查试验设备及测量仪表应完好无损，放置平稳，调好零位。
检查确认无误后方可开始试验，升压从零开始，缓慢的升到规定的试验电压值，持续1分钟，并在耐压持续时间内，保持电压稳定。
时间到后缓慢降下电压。
7．安全注意事项经检查确认被试品、绝缘电阻试验已合格。
严格执行DL408—91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定及现场的相关安全措施。
发电机定子绕组工频谐振耐压试验
发电机定子绕组工频谐振耐压试验1. 背景介绍发电机定子绕组工频谐振耐压试验是电力设备检测中的重要环节之一。
定子绕组是电机中的重要部件，其质量和性能直接影响到发电机的使用寿命和安全稳定运行。
工频谐振耐压试验是评价定子绕组绝缘结构完整性和绝缘耐压水平的重要手段，其目的是检验绕组在额定电压下能否正常工作，以及在异常情况下是否具有一定的抗扰能力。
2. 工频谐振耐压试验原理工频谐振耐压试验是指在额定电压下，通过外加幅值不大于额定电压10%的交变电压，使定子绕组在工频下谐振，检测绕组是否存在局部放电、绝缘破坏或接地故障等异常情况。
测试中，通过观察和记录绕组的电流、电压波形、局部放电情况等参数，来评估绝缘结构的完整性和绝缘耐压试验水平，从而判断定子绕组的运行状态。
3. 工频谐振耐压试验的重要性定子绕组的正常运行对于发电机的安全稳定运行至关重要。
而绝缘结构的完整性和绝缘耐压试验水平则直接关系到绕组的可靠性和耐久性。
通过工频谐振耐压试验，可以及时发现绕组存在的潜在问题，预防绕组绝缘的持续恶化，保障发电机的长期稳定运行。
4. 个人观点和理解在进行工频谐振耐压试验时，我认为需要充分重视细节和数据的采集分析。
只有通过对测试数据的准确记录和分析，才能全面评估绕组的情况，为进一步的维护和保养提供可靠的依据。
定期进行工频谐振耐压试验，可以帮助发电机管理人员建立起绕组的健康档案，在异常情况发生时能够做出及时的判断和处理。
5. 总结与回顾发电机定子绕组工频谐振耐压试验是确保发电机安全运行的重要手段，其原理和测试过程需要严格遵循标准规范。
通过该测试，可以全面评估绕组的绝缘结构完整性和绝缘耐压试验水平，并及时发现潜在问题，保障发电机的长期稳定运行。
在实际操作中，需要注重细节和数据的准确记录与分析，以提高测试结果的可靠性和准确性。
通过对发电机定子绕组工频谐振耐压试验的深入探讨，我对此主题的理解也更加深刻了。
希望能够将这些知识运用到实际工作中，为发电机设备的安全运行保驾护航。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1.作业任务 (1)
2编制依据 (1)
3作业准备及条件 (1)
4. 作业方法及安全、质量控制措施 (2)
5. 作业质量标准及检验要求 (5)
6.技术记录要求 (5)
7. 危险源、环境因素辨识及防范措施、文明施工标准 (5)
8. 有关计算及其分析 (6)
9. 附录 (6)
2编制依据 (7)
6.技术记录要求 (8)
1.作业任务
工程概况
崇阳凯迪电厂1X30MW机组电气工程安装，,1台30MW发电机耐压试验。
工程范围
崇阳凯迪电厂1台30MW发电机耐压试验。
包括绝缘检查，直流电阻测试，直流耐压，交流耐压。
工程量
工期要求
计划工期在2011年12月17日
2编制依据
.电气设备交接试验标准GB50150－2006中的规定
3作业准备及条件
技术准备
3.1.1发电机技术资料应齐全。
3.1.2安装的设备均应验收合格。
3.1.3试验人员到位，试验器具准备完毕。
作业人员：
技术员 1人
安全员 1人
质检员 1人
试验员 2人
材料、设备准备
3.3.1试验器具准备完毕。
主要工具设备
作业条件
3.5.1力能供应要求
施工现场有充足的照明，现场设置施工电源二级盘一只。
3.5.2施工场地要求
通道畅通，施工场地用红白带隔离起来，挂警告标牌，禁止其他无关人员进入。
3.5.3上道工序
3.5.4工作环境
通道畅通。
3.5.5 临时工作设施
无此项内容。
3.5.6安全防护设施和用品
主要安全防护设施和用品配置：
无此项内容。
4. 作业方法及安全、质量控制措施
作业主体方案
熟悉图纸技术交底试验器具准备作业指导书审批发电机本体检查直流电阻测试发电机绝缘测试直流耐压交流耐压耐压后发电机绝缘测试。
作业方法与步骤
4.2.1发电机本体检查。
4.2.1.1依据厂家图纸，检查发电机出线端子尺寸，应符合图纸参数。
4.2.1.2发电机的转子绝缘检查。
4.2.1.3发电机的定子绝缘检查，检查A B C三相的吸收比要达到规范。
4.2.1.4发电机的直流电阻测试，检查A B C三相的直阻。
4.2.1.5以上条件达到电气设备交接试验标准GB50150－2006中的规定
4.2.1.6在进行下一步工作。
危险点
1、触电
2、意外坠落
安全控制措施及注意事项
1、严禁使用电源线破损的便携式卷线盘、；使用前检查保护地线或保护零线连接是否正确、牢固；检查电缆或软线是否完好；试验设备需经检验合格。
试验设备必须做到“一机、一闸、一保护”，装设漏电保护器，漏电保护器的额定漏电动作电流≤30mA，动作时间≤.
2、作业区域有孔洞或其板盖严、设置盖板并需验收合格标识。
4.2.2耐压试验前的准备。
4.2.2.1发电机转子临时接地，接地要牢固可靠。
4.2.2.2发电机内部温度测点引出线临时接地，接地要牢固可靠。
4.2.2.3发电机引出线A B C三相，A相试压B C二相临时接地，接地要牢固可靠。
4.2.3直流耐压
4.2.3.1直流耐压试验是用较高的直流电压来测量绝缘电阻，同时在升压过程中监测泄漏电流的变化，这不仅可以从电压和电流的对应关系中判断绝缘状况，有助于及时发现绝缘缺陷，而且由于试验电压比较高，可以很好地发现绕组端部绝缘缺陷。
4.2.3.2依据《电力安装工程电气设备交接试验标准》GB50150---91中的规定：
直流耐压试验为额定电压的3倍，即U=3UN =18900V
4.2.4试验步骤
4.2.4.1接好线后，专人检查，确认无误。
4.2.4.2空载调整试验设备：
直流耐压试验，检查直流高压发生器，进行升压至，维持1分钟，仪器无异常，然后
进行试验。
4.2.4.3接被试绕组（非被试绕组短接接地）。
取下放电棒，合上电源刀闸，开始升压，分别在、、、、、电压下停留1分钟，同时读取μA表电流值，试验完毕后，将电压降至零，拉开电源刀闸，用放电棒充分放电。
4.2.4.4放电后依次试另两相绕组重复操作步骤.
4.2.4.5三相绕组试验完毕后，充分放电再次测量绝缘电阻。
4.2.5交流耐压试验
4.2.
5.1试验步骤
4.2.
5.2试验设备按图接好线后，要有专人检查，确认接线无误后，方可通电试验，试验前摇测被试物绝缘电阻；
4.2.
5.3空载调整试验设备；
4.2.
5.4升压试验，合闸升压变压器，从零电压开始到试验电压值，再降至零电压，拉开电源刀闸。
4.2.
5.5接被试绕组，确认调压器降在零位，升压到额定电压6300V维持1分钟，然后升压到耐压电压值18900V维持1分钟，到时降压至零拉开电源刀闸，用放电棒放电。
4.2.
5.6同样依次试另两相绕组。
4.2.
5.7试验完毕后再次测量被试物的绝缘电阻。
4.2.3.8试验完毕，撤消所有的临时接地，恢复接线。
危险点
1.物体打击
安全控制措施及注意事项
1.严禁在安装设备上面堆放任何物品。
预防与应急措施
施工现场在各危险点设置明显危险标志及事故急救电话号码（如120），项目部成立事故应急小组。
成品防护措施
4.4.1由于现场施工条件影响，发电机耐压试验结束后，应使用彩条布将安装设备进行成品保护。
防止安装设备受到建筑后继施工的污染
新技术、新工艺、新材料、新设备的应用
本作业项目无新技术、新工艺、新材料、新设备的应用.
5. 作业质量标准及检验要求
作业质量标准
5.1.1主要质量控制标准
.电气设备交接试验标准GB50150－2006中的规定执行。
6.技术记录要求
试验记录；
7. 危险源、环境因素辨识及防范措施、文明施工标准
危险源清单及防范措
环境因素清单及防范措施
高空坠落
文明施工标准
7.4.1试验人员应掌握并严格执行《电力建设安全工作规程》的有关规定
7.4.2发电机试验引出线在高处作业必须系好安全带，安全带应挂在上方的牢固可靠处。
7.4.3施工人员必须参加安全技术交底，没有参加交底的人员不得参与施工。
7.4.9施工过程主要危害、环境因素及控制措施：
8. 有关计算及其分析
无此项内容。
9. 附录
a)施工场地布置图（无）；
b)作业过程系统流程图（无）；
c)作业示意图（无）；
d)施工中形成的特殊的施工记录和质量检验评定表（隐蔽工程前检查记录）（无）；
e)主要材料、设备、加工材料清单(无)。
技术交底记录
技术交底记录
主要内容：
危险点
1、触电
2、意外坠落
安全控制措施及注意事项
1、严禁使用电源线破损的便携式卷线盘、机械及电动工具；使用前检查保护地线或保护零线连接是否正确、牢固；检查电缆或软线是否完好；电动工具需经检验合格。
电动工具必须做到“一机、一闸、一保护”，装设漏电保护器，漏电保护器的额定漏电动作电流≤30mA，动作时间≤.
2、作业区域有孔洞或其板盖严、设置盖板并需验收合格标识。
高处作业人员正确使用安全带，并挂在上方牢固处。
5. 作业质量标准
电气设备交接试验标准GB50150－2006中的规定执行。
6.技术记录要求
盘柜基础安装记录；
配电盘安装记录；
滑线安装记录
7文明施工标准
本项施工系高空作业，部分工作应尽量在地面安装组合。
高处作业必须系好安全带，安全带应挂在上方的牢固可靠处；高处作业人员应衣着灵便，衣袖、裤脚应扎紧，穿软底鞋。
高处作业地点、脚手架上不得堆放容许荷载的物件，施工用料应随用随吊。
高处作业人员应配带工具袋，大的工具应系保险绳；传递物品，严禁抛掷。
施工人员必须参加安全技术交底，没有参加交底的人员不得参与施工。
试验人员应掌握并严格执行《电力建设安全工作规程》的有关规定
发电机试验引出线在高处作业必须系好安全带，安全带应挂在上方的牢固可靠处。
施工人员必须参加安全技术交底，没有参加交底的人员不得参与施工。
99。
