萨伏伊别墅功能流线分析
案例分析之萨伏伊别墅(实用解决)
21
二、三层屋顶运花用园材料
22
• 三层屋顶 运用材料
23
Freundorf Villa
运用材料
24
• 这栋住宅造型现代简练，折面与斜线的语 言传递出一种欣欣向荣的动感，与此同时， 住宅内也洋溢着平和安宁的格调。克制谨 慎的用色突
• 出了高品质的建设材料，精心种植的植物 同田园景观融为一体，并渗透进内外丰富 但却单纯的住宅中。
案例分析之
萨伏伊别墅
运用材料
1
萨伏伊别墅（ 1928-1930 ） 位于巴黎近郊的普瓦西
在1926年出版的《建筑五要素》中，柯布西耶提出了新建筑的“五要素”，它们是： 1、底层的独立支柱； 2、屋顶花园； 3、自由平面； 4、自由立面； 5、横向
长窗。 萨伏伊别墅正是这“五要素”最为恰当的范例。但更大的特点是表现了他的美
屋顶花园 楼梯 斜坡
10
萨伏伊别墅是典型的一座以柱体承重的建筑，应该说柯布西耶在一定的本
质上使建筑从传统墙体承重到柱网承重发生了改变。这样就可以设计大的
横向长窗。
运用材料
11
这是对萨伏伊别墅结构分析图，在这里我们可以很清楚的看到其内在 结构，柱体承重，楼梯连接交通。
运用材料
12
三个平面上的连接室内外的过渡空间：一层是有顶无墙，二层是
既有有顶无墙也有有墙无顶，三层则是有墙无顶，这样我们就很
容易的看出了不同层的空间之间存在着的区别和联系。
运用材料
ቤተ መጻሕፍቲ ባይዱ
13
底层三面有独立的柱子，中心部分有门厅、 车库、楼梯和坡道，以及仆人的房间
运用材料
14
运用材料
15
运用材料
16
运用材料
大师作品分析 萨伏伊别墅
柯布当时对建筑的追求，极度的工业化来寻 求更高的舒适感，表面上似乎其自然与不顾， 实际上是另外一种方式来利用自然，在他不 懈努力制造出来的环境不自觉地与自然环境 联系在一起。而且也并非像他那样坚定的表 明与地面脱离。建筑入口还是规划出很理性 的集合草坪。
萨伏伊别墅就像是一架孤零零的悬着的机器。 “花园”被转到了屋顶之上。
柯布西耶在研究了模数制、标
准化、批量生产等问题后，提
倡由内到外的功能理性的设计
方法，进而概括出了功能主义
建筑的一致性特征：平屋顶、 无装饰化墙面、抽象的几何造型 组合、规范化、标准化的构建 等等，即一种以机器美学为基
础的造型艺术，并将其发展为
平面 基准线
柯布坚定不渝坚持他的基准线理论，不光是里面平面始终被 理性控制着，说道模数，不管他是古典的延续。还是满足功 能的基本，柯布的理论，在今人看来还是很精密、细致的； 像他一直所坚持的：萨伏伊布置着简洁合理的女佣卧房、独 立的卫生间、厨房、浴室、车库和主人卧房开场的起居室。 整个平面基准线控制着、被模数提醒着、也同时表现了他很 功能的一面。没有什么空间浪费，一切的安排都有它共同的 意义：满足人正常愉悦的生活需要。
Villa Savoye
萨伏伊别墅是现代主义建筑的经典
作品之一，位于巴黎近郊的普瓦西,由现代 建筑大师勒·柯布西耶于1928年设计，1930 年建成，使用钢筋混凝土结构。这幢白房 子表面看来平淡无奇，简单的柏拉图形体 和平整的白色粉刷的外墙，简单到几乎没 有任何多余装饰的程度，“唯一的可以称 为装饰部件的是横向长窗，这是为了能最 大限度地让光线射入。”
萨伏伊别墅分析
在1926年出版的《建筑五要素》中，柯 布西耶提出了新建筑的“五要素”[3]，它 们是：
1、底层的独立支柱； 2、屋顶花园； 3、自由平面； 4、自由立面； 5、横向长窗。
设计灵感及来源
别墅在设计之初，勒·柯布西耶原本的意图 是用这种简约的、工业化的方法去建造大 量低造价的平民住宅，没想到老百姓还没 来得及接受，却让有亿万家产的年轻的萨 伏伊相中，于是成就了一件伟大的作品， 它所表现出的现代建筑原则影响了半个多 世纪的建筑走向。
横向长窗：
横向长窗则是为了让房间获得充足的光线和室外景观。 在《论 建筑学与城市主义现状》中，柯布西耶坦然承认了萨伏伊别墅的“逼 迫性古典主义”倾向——“住户来到这里，是因为这里的粗犷的田野 景色与农村生活相互呼应”，他们可以从jardin suspendu或者条形 窗的四个朝向居高临下地观察到整个区域 ，他们的家庭生活被安插 在一个维吉尔式的梦境之中。”
萨伏伊别墅的场所及特征：
▪ 现代主义建筑的经典作品之一，位 于巴黎近郊的普瓦西。由勒.柯布西耶 于1928年设计，1930年建成。
▪ 萨伏伊别墅地段为12英亩，宅基 为矩形，长约22.5米，宽为20米，共 三层。 萨伏伊别墅采用了钢筋混 凝土框架结构，平面和空间布局自由， 空间相互穿插，内外彼此贯通。别墅 轮廓简单，象一个白色的方盒子被细 柱支起。水平长窗平阔舒展，外墙光 洁，无任何装饰，但光影变化丰富。 别墅外形简单，但内部空间复杂，如 同一个内部精巧镂空的几何体，又好 像一架复杂的机器，萨伏伊别墅是勒. 柯布西耶提出的新建筑五个特点的具 体体现，对建立和宣传现代主义建筑 风格影响很大。
点在矩形短边中线
上的三角形
根据比例计算，定 出恰当的模数4.75， 以及退出距离为
萨伏伊别墅分析
柯布西耶作品分析——萨伏伊别墅萨伏伊别墅是现代建筑运动中著名的代表作之一，它是柯布西耶纯粹主义的杰作，位于巴黎郊区的普瓦西，1928年开始设计，建成于1930年。
是最能体现柯布西耶作品中建筑观点的作品。
柯布西耶在研究了模数制、标准化、批量生产等问题后，提倡由内到外的功能理性的设计方法，进而概括出了功能主义建筑的一致性特征：平屋顶、无装饰化墙面、抽象的几何造型组合、规范化、标准化的构建等等，即一种以机器美学为基础的造型艺术，并将其发展为现代建筑的基本原则。
现代主义建筑提倡心的建筑美学原则。
其中包括表现手法和建造手段的统一；建筑形体和内部功能的配合；建筑形象的逻辑性；灵活均衡的非对称构图；简洁的处理手法和纯洁的体型；在建筑艺术中吸取视觉的新成果。
轴侧萨伏伊别墅的交通流线图这张图可以让我们看到这个建筑在设计上有如下特点：纯粹的用色----建筑的外部装饰完全采用白色，这是一个代表新鲜的、纯粹的、简单的、健康的颜色；开放式的室内空间设计；动态的、非传统的空间组织形式----尤其使用螺旋楼梯和坡道组织空间；屋顶花园的设计----使用绘画和雕塑的表现技巧设计的屋顶花园。
同时，柯布西耶对自己的住宅设计提出了“新建筑的五个特点”它们是：1.底层独立支柱。
房屋的主要使用部分在二楼以上，下面是腾空的；2.屋顶花园；3.自由地平面；4.横向的长窗；5.自由地立面。
平面由柱子撑起的一层空间；汽车特殊的入库方式；被强调的中央轴线。
车库门一层平面图车库则采用特殊的组织交通流线的方法，使得车库和建筑完美的结合，使汽车易于停放而又不会使车流和人流交叉。
位于中央轴线的主要入口连接上下楼层的坡道现代建筑认为空间是建筑的“主角”，并在实践中特别注重空间的组织和塑造，使建筑空间在技术飞跃的基础上产生了巨大的发展。
建筑的内部空间设计，已从传统的静态空间，逐渐发展到现代建筑的动态空间，即“空间----时间”营造的典范。
别墅采用开放式的室内空间设计，动态的、非传统的空间组织形式，尤其使用螺旋形的楼梯和坡道来组织空间。
萨伏伊别墅 建筑解读
二．萨伏伊别墅1.设计师：勒.柯布西耶（现代主义建筑的主要倡导者，机器美学的重要奠基人，是功能主义的泰斗，被称为“功能主义之父”，与瓦尔特.格罗皮乌斯、路德维希.密斯.凡.德.罗、赖特并称为“现代建筑派或国际形式建筑派的主要代表”。
主演代表作有萨伏伊别墅、朗香教堂、拉图雷特修道院等，著作有《走向新建筑》）2.设计时间：1928年设计，1930年建成3.坐落位置：巴黎近郊的普瓦西4.建筑背景：萨伏伊别墅在设计之初，设计者原本打算用这种简约的、工业化的方法去建造大量低造价的平民住宅，却被有亿万家产的萨伏伊女士相中，成为私人住宅。
后在一次战争期间，萨伏伊女士抛弃别墅逃亡，别墅遭到长期占用。
直到1958年，柯布西耶推动了萨伏伊别墅修复活动，后由让·迪比松进行后续修复工作5.灵感来源：用简约的、工业化的方法去建造大量低造价的平民住宅6.设计理念：①简洁实用②采用自身推崇的钢筋混凝土结构7.概况分析：①占地面积：12英亩（约48562㎡）②楼层：三层③楼层功能划分及流线图：a.第一层：（宅基：长：19m 宽：21.5m）b.第二层：c.第三层：8.萨伏伊别墅形态分析a.支撑杆位置分析b.一层形态分析9.萨伏伊别墅建筑结构分析①萨伏伊别墅大结构↓↓↓③内部斜坡与旋转楼梯结构解析a.斜坡b.旋转楼梯③为什么会有坡道和楼梯两种通行连接？a.从使用对象来看：坡道是主人使用的，楼梯是佣人使用的b.从使用舒适度来看：坡道消除了楼层与楼层之间的硬性隔阂，也消除了人们在爬楼梯时产生的顿挫感，使得使用者在坡道行走时异常流畅。
c.从设计者来看：响应了柯布西耶在1930年提出"建筑漫步"这一理念。
萨伏伊别墅图与分析
建筑五要素
• 在1926年出版的《建筑五要素》中，柯布 西耶提出了新建筑的“五要素” ，它们是： • • 1、底层的独立支柱； • 2、屋顶花园； • 3、自由平面； • 4、自由立面； • 5、横向长窗。
梁板柱承重结构分析
梁、板、柱的结 构让柯布西耶有 了极大的发挥余 地，这也是现代 建筑五要素的根 本，也正是这样 的结构，才会有 底层的架空，自 由分割墙，以及 自由开启的采光 窗。
• 柯布西耶强调机械的美，高度赞扬飞机、汽车和轮船等新 科技结晶，认为这些产品的外形设计不受任何传统式样的 约束，完全是按照新的功能要求而设计成的，它们只受到 经济因素的约束，因而，更加具有合理性。他指出： "……在近50年中，钢铁与混凝土已经占统治地位，这说 明结构本身具有巨大的能力，对建筑艺术家来说，建筑设 计中老的经典已经被推翻，如果要与过去挑战，我们应该 认识到，历史上的过往样式对我们来说已经不复存在，一 个属于我们自己时代的新的设计样式已经兴起，这就是革 命。" 通过强调机械的重要，柯布西耶成为机械美学理论 的奠基人，他认为：住宅是供人居住的机器，书是供人们 阅读的机器，在当代社会中，一件新设计出来为现代人服 务的产品都是某种意义上的机器"。它们的美学原则是独 特的，并不跟随古典艺术的美学原则，只有面对这种新的 社会状况，我们才能把握新的美学立场和美学原则，那就 是代表二十世纪新时代的机械美学，在具体设计上，柯布 西耶强调以数学计算和几何计算为设计的出发点，一方面 使建筑具有更高的科学性和理性特征，同时也体现了技术 的原则。
车库则采用特殊的组织交通 流线的方法，使得车库和建 筑完美结合，使汽车易于停 放而又不会使车流和人流交 叉。
一 层 平 面 流 线 分 析
二 层 平 面 流 线 分 析
萨伏伊分析
按焦点在一条 线上来进行平 面分割
大多呈对 角安排
二层的基 本布置
2.动态的、非传统的空间组织形式
• 这一特点的表现主要通过使用螺旋形的楼梯和坡道来组织空间
• 柯布西耶在萨伏伊别墅中使用螺旋形状的楼梯和贯穿于各层 的中央坡道打破了传统单元房间之间的关系〃坡道的扶手用 雪白的实心栏板〃这条白色的螺旋曲线贯通着楼内各层〃让 视线在各个楼层之间流动。。。。。。
在建筑上，白色加强了光的效果，增强了光的反射，可以 更明显地看到光线变化的过程。
• 建筑材料使用廉价
的材料〃抛弃多余 的装饰〃纯粹用建 筑自身的元素来塑 造丰富的空间〃这 不仅是顺应了当时 社会贫困的经济状 况〃也是早期现代 主义建筑重视功能 和空间、反对附加 装饰的设计思想的
End
谢谢观赏
The Villa Savoye Le Corbusier
确立中心坡道 的位置和宽度〃 模数为1.25
确立坡道的长 度为网格的 1/2,休息平台 的长度为网格 的1/4
以两条线交点 为圆心以其与 网格中心点位 半径画半圆〃 确定一层平面
旋转楼梯的确立
入口的确立
入口中点过 斜坡端点与 网格右侧一 点连线
车库位置和 大小的确立
通过正方形的 对角线和旋转 楼梯确立二层 的初步局和基 准线
自由立面
而自由立面的提出〃使得建筑立面设 计摆脱了新古典主义构图原则的束缚〃使 得建筑立面和内部功能的配合更加合乎逻 辑〃也让T· Pormee所言之“从不同角度看 都会获得不同印象”得以实现——这样的 印象并不是刻意和矫揉造作的〃而是别墅 内部状况的外部呈现。
横向长窗
横向长窗则是为了让房间获得充足的光线和室外景观。在《论建筑学与 城市主义现状》中〃柯布西耶坦然承认了萨伏伊别墅的“逼迫性古典主义”倾 向——“住户来到这里〃是因为这里的粗犷的田野景色与农村生活相互呼应”〃 他们可以从jardin suspendu或者条形窗的四个朝向居高临下地观察到整个 区域 〃他们的家庭生活被安插在一个维吉尔式的梦境之中。”
萨伏伊功能分析
4
流线分析
析二 层 平 面 流 线 分
与功能分区相统一，从 箭头可以看出，二层公共区 人的活动频率较高，而私密 区活动频率则相对较低。
且由于门的设置较多，造 成了流线的多样性。
4
流线分析
三 层 平 面 流 线 分 析
三层让你从 局促中解放出 来，当你踏上 斜坡想顶层走 去时，视线慢 慢的变为俯视， 又有一种居高 临下的感觉。 是你的心理感 受达到顶峰。 这时就会感叹 柯布西耶给我 们的不仅仅是 建筑的机械学， 而更是一种美。
17
5
立面分析
基准线带来了可感知的数 学。选择一条基准线，就决 定了一件作品的几何性质， 也因此决定了基本印象之一。 12度的基准线，它决定了 控制楼层和主要部分的大划 分的原则，这原则也控制中 央坡道的坡度，条形窗的位 置，窗格子的大小，车行道 的宽度等等。 外立面的黄金比例分割， 建筑以近乎完美的姿态呈现 于人的眼前，给人视觉的愉 悦享受。
屋顶花园
三层为主卧室和屋顶花园， 各层之间以螺旋形的楼梯 和折形的坡道相联，建筑 室内外都没有装饰线脚， 用了一些曲线形墙体以增 加变化。
三层则是一个公共区
12
3
功能分区
第三层空间分析
三层为主卧室和屋顶花园，各层之间以螺旋 形的楼梯和折形的坡道相联，建筑室内外都没有 装饰线脚，用了一些曲线形墙体以增加变化。
通风情况
TONGFENGQINGKUAN
9
材质外观
CAIZHIWAIGUAN
别墅模型
BIESHUMOXING
建筑概况
萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎郊区的普瓦西，由现代建筑大师勒柯布西 耶于1928年设计，并于1930年建成。萨伏伊别墅宅基为矩形，长约22．5米，宽为20米，共三层。 设计上与以往的欧洲住宅大异其趣。
萨伏伊别墅空间分析
空间相互穿插，内外彼此贯通
车库与大厅相互穿 插，合理的曲面设计使 车库和大厅结合更加完 美。人流、车流在同一 平面中流动，却互不干 扰。
动态的非传统的空间组织形式
旋转楼梯的设计融入了柯布西耶的绘画和雕刻技艺 ，使楼梯脱离了单板僵硬的形式，以优美的曲线展现一 种动势。使空间充满动感。而坡道的设计则使空间减少 了分隔感，连接成了一个整体。
用建筑自身的元素来塑造丰富的空间
楼梯和坡道 采用的扶手只是 朴素地使用一根 黑色金属管。让 空间产生一种优 雅感。这部楼梯 雅致的螺旋形花 样让整个空间散 发生机。在这里 ，光线也成了塑 造空间的重要角 色。
开放的、半开放的空间组合
勒柯布西耶 在别墅设计中十 分大胆的将大片 的空间留给自然 。开放与 半开 放的空间相结合 使空间分隔不会 显得太突兀。充 分显示了乡村住 宅的风格。
现代建筑认为空间是建筑的主角，并在实践中特别 注重空间的组织与塑造，使建筑空间在技术飞跃的基础上 产生了巨大的发展，建筑内部空间设计已从传统的静态空 间，逐渐发展到现代 筑的动态空间，即“空间——时间” 概念。
四维空间体系
螺旋形的楼梯和折形的坡道来组织空间。在传统的三维度上增添 了人在其中连续位移而产生的时间因素，使建筑空间呈现出更多的变 化。
模数化设计 底层悬垂 底层架空柱 阳光浴室
萨伏伊别墅的模数设计
1. 确定一个正方 形
2.将正方形等分 为16个小正方形
3. 正方形前后退 出一段距离
4. 这个距离由两 个直角三角形确 定
5. 得到最后模数 ：
4.75m×4.75m 的网格和前后退 出距离1.25m
萨伏伊别墅整个平面的基准线控制 ，被模数提醒着。既是对古典的延续，还是 满足功能的基本。没有什么空间浪费，一切 安排都有它共同的意义：就是满足人正常愉 悦的生活需要。
萨伏伊别墅分析
萨伏伊别墅，1 作者介绍勒·柯布西耶是现代主义建筑思潮的代表人物，他提倡的"现代主义建筑"强调建筑要随时代而发展，现代建筑应同工业化社会相适应；强调建筑师要研究和解决建筑的实用功能和经济问题；主张积极采用新材料、新结构，在建筑设计中发挥新材料、新结构的特性；主张坚决摆脱过时的建筑样式的束缚，放手创造新的建筑风格；主张发展新的建筑美学，创造建筑新风格。
2 别墅概况（再删减）萨伏伊别墅是什么样呢？著名建筑师崔恺用这样诗意的语言来描述它：“那一天小雨，当我们推开院门穿过绿篱，亭亭玉立的白色小楼便静静地展现在我们的面前了。
绕过架空的门廊，走进宜人的门厅，循坡道而上，在屋室中徘徊，空间在流动，视线在流动；别致的楼梯，多变的隔断，浴室的躺衣，厨房的壁柜，室外的条案，室内的家具，以及白色、黑色、蓝色、绿色，一切都是那么质朴、简单，一切又都是那么新颖别致，独具匠心，不要说70年前，就是放在21世纪的今天，也毫不落伍和逊色，这才是大师！”萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西，由现代建筑大师勒·柯布西耶于1928年设计，1930年建成，使用钢筋混凝土结构。
这幢白房子表面看来平淡无奇，简单的柏拉图形体和平整的白色粉刷的外墙，简单到几乎没有任何多余装饰的程度，“唯一的可以称为装饰部件的是横向长窗，这是为了能最大限度地让光线射入。
”巴黎人很喜欢这幢“从不同角度看都会获得不同印象”的房子，一位法国商人T·Pormee说：“我从未见过其它的建筑,能够像它一样用如此简单的形体给人巨大的震撼和无穷的回味化。
建筑思想分析（再删减）柯布西耶曾提出了新建筑的“五要素”，它们是：1、底层的独立支柱；2、屋顶花园；3、自由平面；4、自由立面；5、横向长窗。
萨伏伊别墅正是勒·柯布西耶提出的这“五要素”的具体体现，萨伏伊别墅采用了钢筋混凝土框架结构，平面和空间布局自由，空间相互穿插，内外彼此贯通。
柯布西耶萨伏伊别墅—大师作品分析.
下面先来欣赏一些照片吧
组员：陈颖诗 许志峰邬川意 吴尚育陈厚斌 刁坚彬
对于这个众所周知的20世纪伟大的 建筑师Le Corbusier的作品，我们都很熟悉，
但更多的只是认识其表面 而不知其精要所在。 就像最常见的、最容易得到的往往都是 最有价值的讽刺。
简介
他和瓦尔特·格罗皮乌斯、路德维格·密 斯·凡·德·罗、富兰克·劳埃德·赖特并称 为现代建筑派或国际形式建筑派的主要代表。 又译做柯比意。
然后经过一系列的演 变。。。
一个正方形
分成四份并连接对角线
分成十六份
正方形前后退出 一段距离
这个距离由两个 直角三角形确定
得到最后模数： 4.75m×4.75m的网 格和前后退出距 离1.25m
立面
比例
建筑的钥匙
上帝的语言
基准线带来了可感知 的数学。选择一条基 准线，就决定了一件 作品的集合特性，也 因此决定了基本印象 之一。
所有的一切发生的那么自 然， 在一个20x20米的有限空间 所经历 是一个比20米更大的流动， 它的表现不光是墙板围出 来的体积 更多的是墙、光线、影子 产生的完美演出
无论平立面，柯布都坚定不渝坚持它的基准线理 论，其设计，始终被理性控制着。 其理论在我们看来还是很精密细致的。
下面，来让我们进入其平面分布的网格
相关理论
建筑师 的三项备忘录：
体块 是一种能充分作用于我们的
感官，并使我们能够借以感知和度量的因素。
表面 是体块的外套，它可以消除
或丰富我们对体块的感觉。
平面 是体块和表面的生成元，是
它，不可更改的决定的一切。
相关理论
现代建筑五要素：
独立支柱 自由平面 自由立面 横向长窗 屋顶花园

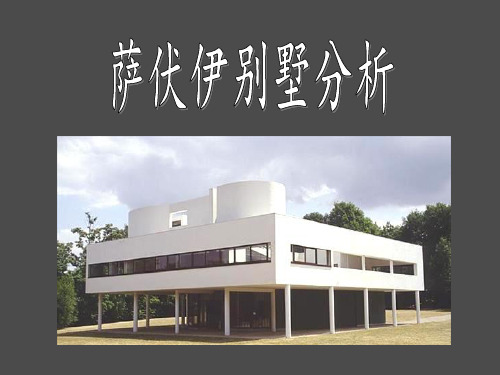

萨伏伊别墅___分析_PPT
实与虚既对立又统一，实是围合 是骨架，虚是空间 是留白。只有以 实围虚 以虚衬实，才能体现功用
萨伏伊别墅正是运用和体现了这一 点
体块 组织
北
底层柱子 的均匀分布 确定了体块 的方形模式
别墅一层
一 层
实
物
别墅一层室内面积较小，周围 图
是由数根柱子形成的开放空间，一
萨伏伊别墅是五风楼——
东西南北中处处通风
别墅二三层中空,使得内部与外部充分结合。 气流可以从上面直接灌下来，可谓畅通无阻,清爽有加。
而且横向长窗的设置 也使得四面八方的风开畅而来
别墅的虚与实
底层架空是外虚内实 二三层中空是外实内虚
此设计赋予了空间的丰 富变化，是实与虚的相 互嵌插 ，一二三层的空
回家时使用汽车较方便。
但柯布西耶很好的解决了这个问题。 他使车库位于主楼梯的一侧，而车
库的入口1比较靠近主入口。
入口1
入口2
如图所示，主人放好车以后，从入口2直接上楼梯进入二 层，整个过程不费一点周折，完全符合了主人的需要。
二层
使用面积比较大，为整个别墅 的主体，因此其结构布置十分 重要。二层可分为三部分即： 卧室.客厅和露天部分。下面我
流
别墅三层
线 示 意
图
别墅的三层为开放的空间，即所 谓的“屋顶花园”，这是别墅设计 的独到之处，我们认为，把花园设 在顶处，有各优点：
1：与周围环境融合，
2：使室内空气清新，气氛融洽
3：使用户更加贴近大自然。
楼梯 内部 外部
平滑ቤተ መጻሕፍቲ ባይዱ曲线
内部楼梯
可供人款款而行 同时可做为一种装饰
采
外部用折叠式 楼错落有致 梯
萨伏伊别墅分析
平台
斜坡 浴室 客房 私人起居室 主卧
屋顶花园
旋转楼梯
斜坡
优缺点
总结
萨伏伊别墅深刻地体现了现代主义建筑所提倡 的新建筑美学原则。表现手法和建造手段的相 统一，建筑形体和内部功能的配合，建筑形象 合乎逻辑性，构图上灵活均衡而非对称，处理 手法简洁，体型纯净，在建筑艺术中吸取视觉 艺术的新成果等，这些建筑设计理念启发和影 响着无数建筑师。即便是到了今天，现代主义 的建筑仍为诸多人士所青睐。因为它代表了进 步、自然和纯粹，体现了建筑的最本质的特点。
Ｖilla Ｓavoy
萨沃伊别墅
区位图 测绘图 优缺点
分析图
区位图
三层平面 二层平面 一层平面
平面图
东 立 面
西 立 面
南 立 面
北 立 面
剖面图
设计方案的修改
结构分析
采光分析
功能ห้องสมุดไป่ตู้通分析
门廊 门厅 车库 斜坡 佣人房 洗衣房
厨房 起居室 螺旋楼梯
谢谢观赏
WPS Office
Make Presentation much more fun
@WPS官方微博 @kingsoftwps
勒·柯布西耶 萨伏伊 别墅 分析2
萨伏伊别墅（the Villa Savoye）概述：现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西。
由勒.柯布西耶于1928年设计，1930年建成。
在20世纪是现代主义建筑的鼎盛时期，建筑师们在这一时期创造了大量的建筑作品。
在浩如繁星的作品中，萨伏伊别墅(the Villa Savoye)以其独特的魅力，长久地为人们所钟爱。
在勒•柯布西耶所有的住宅当中，萨伏耶别墅象似“白色女王”，这是他在20年代“白色时代”最后的杰作，几乎是柯布独创的建筑语汇的集大成，也可以说是纯粹主义绘画立体化的结晶。
白色是勒•柯布西耶早期最爱用的色彩，或许与地中海之旅有关，其结果是以纯洁、神圣、充满着光，和让你能感觉到“透明的时间”和节奏的白色正方形住宅“萨伏伊别墅”作为结束，它是柯布提倡的“为了居住的机器”的标本。
萨伏伊别墅地段为12英亩，宅基为矩形，长约22.5米，宽为20米，共三层。
底层三面透空，由支柱架起，内有门厅，车库和仆人用房。
二层有起居室、卧室、厨房、餐室、屋顶花园和一个半开敞的休息空间。
三层为主人卧室和屋顶花园，各层之间以楼梯和坡道相联，建筑室内外都没有装饰线脚，用了一些曲线形墙体以增加变化。
整体采用了钢筋混凝土框架结构，平面和空间布局自由，空间相互穿插，内外彼此贯通。
别墅轮廓简单，象一个白色的方盒子被细柱支起。
水平长窗平阔舒展，外墙光洁，无任何装饰，但光影变化丰富。
别墅外形简单，但内部空间复杂，如同一个内部精巧镂空的几何体，又好像一架复杂的机器，底层四边极细的白柱，托起正方形的建筑本体，缓缓回旋的楼梯和三层曲面的围墙，象是一艘客船的船体，浴室、厕所和室内螺旋的阶梯，以及从上部撒下，由四方渗透的光，这一切呼唤起你的知觉，今天我们能看到萨伏耶别墅有现在这样良好的保存，应该感谢当时的法国文化部部长马尔罗，提议拨款维修这座现代建筑史上的里程碑建筑。
萨伏伊别墅是一个完美的功能主义作品。
它是柯布西耶建筑设计生涯中最为杰出的建筑作品，以后他大部分作品的设计都是以此为基点的。
萨伏伊别墅(大师作品分析)
建 筑 与 场 所
萨伏伊坐落在法国普瓦西伊夫林地区的小镇 ，毗邻塞纳河。别墅的住宅区坐落在山顶， 一片巨大草坪中央，有两条小径通向别墅背 面，小径两侧种满玫瑰花。基地微微凸起， 主立面朝向北侧，可以俯瞰塞纳河的景色。 整个建筑由立柱支承，共三层。底层三 面透空，汽车可以驶入。 别墅轮廓简单，像 一个由几根细的圆柱支承起来的白色方盒子。 立面全部为直线、直角，构图严谨，各部分 比例统一采用黄金分割率。 盒子的四边稍微挑出于柱子之外，墙很薄，水平向的长窗和窗洞里 透露出的屋顶花园和明亮的房间，使人感到这个镂空的立方体内似乎充 溢着无限的阳光和空气。 雪白的粉墙和底层透空部分的虚实对比，盒壁和内部空间的前后层 次，在阳光之下形成强烈的光影变化，使简单的形体显得生动丰盈。
二 层 平 面 分 析 与 能 组 织
· 二层为距形空间，设置起居室、卧室、厨房、餐室、客 厅和一个半 开敞的休息空间。 · 二层同样以交通枢纽为中心，私密区和公共区分列在对 角位置。动区和静区被很好的分开，互不影响。 · 与功能分区相统一， 从箭头粗细可以看出， 二层公共区人的活动 频率较高，而私密区 活动频率则相对较低。 且门的设置较多，形 成了多样性的流线。
分析角度?建筑师的背景?建筑的概况?建筑与场所?建筑平面分析与功能组织?建筑形体特征?建筑结构形式?建筑空间布局特点?建筑交通流线?建筑立面分析?建筑材料的运用与细部处理文档仅供参考如有不当之处请联系本人改正
大师作品分析之——
萨伏
伊别墅
小组成员：杨立凡
魏京武 袁扬 唐冰倩 魏吉祥
课件制作： 魏吉祥
• 建 筑 材 料 的 运 用 与 细 部 处 理
建 筑 立 面 分 析
（西立面图）
（北立面图）
建 筑 材 料 的 运 用 与 细 部 处 理
萨伏依别墅分析
自由立面
而自由立面的提出，使得建 筑立面设计摆脱了新古典主义构 图原则的束缚，使得建筑立面和 内部功能的配合更加合乎逻辑 [5]，也让T· Pormee所言之“从 不同角度看都会获得不同印象” 得以实现——这样的印象并不是 刻意和矫揉造作的，而是别墅内 部状况的外部呈现。
横向长窗
横向长窗则是为了让房间获得充足的光线和室外景观。 在《论建筑学与城市主义现状》中，柯布西耶坦然承认了萨 伏伊别墅的“逼迫性古典主义”倾向——“住户来到这里，是 因为这里的粗犷的田野景色与农村生活相互呼应”，他们可 以从jardin suspendu或者条形窗的四个朝向居高临下地观察 到整个区域 ，他们的家庭生活被安插在一个维吉尔式的梦境 之中。”
户外区域：屋顶花园
主卧室 卧室 浴室 客房
旋转 楼梯
起 居 室
交流区域：客厅 餐饮区域：厨房 休息区域：卧 室、起居室等
盥洗室、浴室、起 居室等
盥洗室
斜 坡 室外
交通区域：楼梯、斜 坡
二层平面 功能分析
客厅
厨房
餐 厅
客厅
二层同样以交通枢纽 为中心，私密区和公共 区分列对角位置。动区 和静区被很好地分开， 互不影响。
屋顶花园
柯布西耶在早期的 多个别墅设计都使用了 屋顶花园概念——他认 为屋顶花园是补偿自然 的一种方法，“意图是 恢复被房屋占去的地面”
二层和三层均设计 有屋顶花园，且屋顶花 园在设计上使用绘画和 雕塑的表现技巧
自由平面
柯布西耶还强调利用墙体 或隔断灵活地分割空间，他认 为住户应该可以按自身需要划 分自己的居住空间——自由平 面的提出——承重结构与分隔 结构完全分离，能够极大程度 地实现了空间划分的灵活性和 适应性。
• 勒· 柯布西耶曾写到：“当我们在1920年创办《新精 神》杂志时，我们就给予居住以基本的重要性。我称之为 一个“居住的机器”，因而要求从其中获得一个完美清晰 的解答。这一意义深远的纲要恢复了人在建筑学中的中心 地位。同时，勒· 柯布西耶也阐述了他对居住空间的看法： “在你的卧房、客厅和厨房需要空白的墙面，嵌入式家具 取代价格昂贵的家具……需要隐蔽或散射光源，需要一个 真空吸尘器，只需买一些实用的家具而不是装饰性的。如 果你想看看什么是低级的品味，去那些富人家里走走即可。 墙上挂上一些纯粹的绘画作品，但要佳作。”柯布西耶的 这一看法在其紧接着的萨伏伊别墅设计中全部得以实现。
萨伏伊别墅___分析_PPT
（Villa Savoye）
城规10Q1班 组员：葛婵
张敏 王鸾 寻春艳
“一个伟大的时代已开始，它根植于一种新的精神。 建筑由传统习俗决定它样式。建筑风格是一种谎言，样 式是一个时期设计的所有作品的惯用原则的综合体现， 是一个时代的产物，它有自己独特的特征，我们的时代 正在每天决定自己的样式。”
一层的功能设施 最大一个便是车库
车库设计
对于一个富豪的住宅，车库是 不可或缺的，但需占用很大空 间，这就造成了设计上的不便， 首先车库不能影响一层的流动 空间，其次要设在主入口的旁 边，以便主人出门旅行或驾车
回家时使用汽车较方便。
但柯布西耶很好的解决了这个问题。 他使车库位于主楼梯的一侧，而车
库的入口1比较靠近主入口。
1：与周围环境融合，
2：使室内空气清新，气氛融洽
3：使用户更加贴近大自然。
楼梯 内部 外部
平滑的曲线
内部楼梯
可供人款款而行 同时可做为一种装饰
采
外部用折叠式 楼错落有致 梯
把各楼层和谐有序的 连接 在一起 且功能性特别强
美观且节省空间
最后的评价
美丽的萨伏伊别墅
谢谢观看
萨伏伊别墅正是运用和体现了这一 点
别墅一层
一 层
实
物
别墅一层室内面积较小，周围 图
是由数根柱子形成的开放空间，一
层厅由矩形和一个半圆型的几何图
形组成，内为仓库及车库。
一 层 流 线 示 意 图
一层流线设计的很
流畅，由主入口进入， 可直接从迎面的楼梯上 二楼，也可以进入各个 库房。右侧两边各有一 个旁门，起辅助作用， 使房间也显得很通透， 易于通风。
卧室设计
别墅卧室有几处,主人可以随意选择，由于卧室的位置 各不相同，因此在里面看到的外面景象也各不相同。
案例分析之萨伏伊别墅
案例分析二之萨层伏伊别墅
厨房
螺旋楼梯 厕所
浴室 客房 主卧
案例三分层析之萨伏伊别墅
屋顶花园 楼梯 斜坡
萨伏伊别墅是典型的一座以柱体承重的建筑，应该说柯布西耶在一定的本
质上使建筑从传统墙体承重到柱网承重发生了改变。这样就可以设计大的
横向长窗。
案例分析之萨伏伊别墅
这是对萨伏伊别墅结构分析图，在这里我们可以很清楚的看到其内在 结构，柱体承重，楼梯连接交通。
在行进中欣赏建筑，以坡道为中心组织建筑
案例分析之萨伏伊别墅
•
•
•
北立面图
案例分析之萨伏伊别墅
•
பைடு நூலகம்
东立面图
案例分析之萨伏伊别墅
一层平面图 案例分析之萨伏伊别墅
二层平面图 案例分析之萨伏伊别墅 三层平面图
功能分析
门廊
门厅
车库 斜坡 佣人房 洗衣房
案例分析之萨伏伊别墅
一层
起居室 平台 斜坡
私人起居室
观念。即立体主义的雕塑。房屋的各种形体都采用了简单的几何形体，但内部空间却 相当的复杂，因采用了斜坡道，增加了内部空间的连续性，形成流动的立体空间。如 同一个内部镂空的几何体，更像案一例架分复析之杂萨的伏机伊别器墅——勒.柯布西耶所说的居住的“机 器”。
萨伏伊别墅房子平面为约22.50mx20m的方块，钢筋混凝结构，三层 住宅。萨伏伊别墅宅基为矩形，长约２２．５米，宽为２０米，共三层。
案例分析之萨伏伊别墅
地下平面图 1:250
案例分析之萨伏伊别墅
• 谢谢观看！
案例分析之萨伏伊别墅
此课件下载可自行编辑修改，供参考！ 感谢你的支持，我们会努力做得更好！
案例分析之萨伏伊别墅
