机床电气控制习题库及答案
机床电气控制试题库和答案
2013年机床电气控制试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
机床电气控制复习题答案
机床电气控制复习题答案一、单项选择题1. 机床电气控制系统中，用于实现正反转控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A2. 机床电气控制中，过载保护通常使用（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：B3. 机床电气控制中，实现点动控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C4. 机床电气控制中，用于实现多速控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 变频器答案：D5. 机床电气控制中，用于实现紧急停止的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C二、多项选择题1. 机床电气控制中，以下哪些电器元件用于实现启动控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A B2. 机床电气控制中，以下哪些电器元件用于实现停止控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A D3. 机床电气控制中，以下哪些电器元件用于实现短路保护（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：A C三、判断题1. 机床电气控制系统中，接触器可以用于实现正反转控制。
（）答案：正确2. 机床电气控制系统中，热继电器可以用于实现短路保护。
（）答案：错误3. 机床电气控制系统中，按钮可以用于实现点动控制。
（）答案：正确4. 机床电气控制系统中，变频器可以用于实现多速控制。
（）答案：正确5. 机床电气控制系统中，行程开关可以用于实现紧急停止。
（）答案：错误四、简答题1. 简述机床电气控制系统中，接触器的主要作用是什么？答案：接触器在机床电气控制系统中主要用于实现电动机的启动、停止和正反转控制。
2. 简述机床电气控制系统中，热继电器的主要作用是什么？答案：热继电器在机床电气控制系统中主要用于实现电动机的过载保护。
3. 简述机床电气控制系统中，按钮的主要作用是什么？答案：按钮在机床电气控制系统中主要用于实现启动、停止和点动控制。

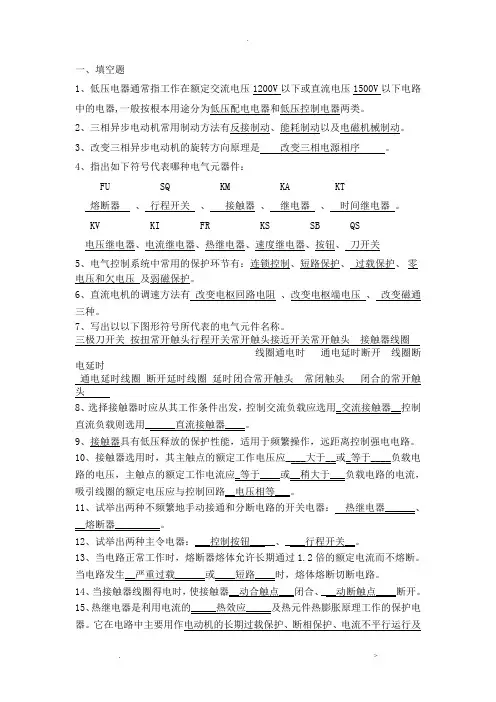

机床电气控制与PLC习题与答案
一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按根本用途分为低压配电电器和低压控制电器两类。
2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。
3、改变三相异步电动机的旋转方向原理是改变三相电源相序。
4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。
KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。
6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。
7、写出以以下图形符号所代表的电气元件名称。
三极刀开关按扭常开触头行程开关常开触头接近开关常开触头接触器线圈线圈通电时通电延时断开线圈断电延时通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。
9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。
10、接触器选用时，其主触点的额定工作电压应____大于__或_等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。
11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。
12、试举出两种主令电器：___控制按钮_____、____行程开关__。
13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生__严重过载______或____短路____时，熔体熔断切断电路。
14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。
机床电气控制习题库及答案
机床电气控制习题库工程一一、填空题1、电力拖动是指用电动机拖动生产机械的工作机构使之运转的一种方法。
2、电动机是生产机械原动机，其作用是将电能转换成机械能。
电动机按使用电源分，可分为直流电动机与交流电动机。
3、用电动机拖开工作机械来实现生产工艺过程中的各种控制要求的系统称为电气传动系统。
4、传动机构是在电动机及生产机械的工作机构之间传递动力的装置。
5、控制设备是用来控制供应电动机电能的形式及时间，使其适应生产机械需要。
6、常用的低压电器有接触器、继电器熔断器低压断路器刀开关等。
7、按照低压电器在控制电路中的作用，可以将低压电器分为控制电器与配电电器。
8、电磁机构是电磁式继电器与接触器等的主要组成组成之一，其工作原理是将电磁能转换成机械能。
9、电器的触头系统是电器的主要执行局部局部，起接通与分断的作用。
10、隔离器、刀开关的主要功能是隔离电源。
，11、控制按钮用及手动发出控制信号控制接触器、继电器、电磁起动器等。
12、目前常用的转换开关类型主要有万能组合开关与转换开关。
13、熔断器是低压配电网络与电气传动系统中用作短路保护的电器，使用时应将熔断器串联在被保护电路中。
14、熔断器主要主要有瓷插式、螺旋式、管式等类型。
15、时间继电器按其动作原理及构造不同可分为空气阻尼式、电磁式、电子式等。
按其延时方式可分为通电延时型与断电延时型两种。
16、热继电器是利用电流热效应原理工作的电器，主要及接触器配合使用，用于对三相异步电动机的过电流与断相保护。
17、热继电器自动复位的时间一般要求不大于5MIN ，手动复位时间不大于2MIN18、定子绕组为星型联结的三相异步电动机采用一般的热继电器就可以得到保护，但定子绕组为三角形联结的三相异步电动机需要采用带断相的热继电器才能获得可靠保护。
19、低压断路器又称自动空气开关，具有漏电、过电流、过载、短路、断相等多种保护功能。
20、低压断路器中，过电流脱扣器用作过电流保护，欠电压脱扣器用作欠电压保护，热脱扣器用作过载保护。
机床电气控制试题(答案)
少年易学老难成，一寸光阴不可轻。
15级电子制冷专业《机床电气控制与技能训练》毕业考试试题班别_______ 姓名_______ 座位号______ 成绩______注：请同学们把答案写在答题卡上选择题 1 2 3 4 5 6 7 8 9 10 答案选择题 1 2 3 4 5 6 7 8 9 10 答案一、填空题（每空1分，共25分）1、C A6140车床主电路中，KM表示交流接触器，起失压、欠压护；FR表示_热继电器_，起过载保护；Fu表示__熔断器__，起短路保护。
2、C A6140型车床控制线路的电源由TC二次侧输出110 V电压提供；指示线路电源由TC二次侧输出___6__V电压提供；照明线路电源由TC二次侧输出24 V电压提供。
3、C A6140车床电气原理图中，图示是指该交流接触器主触点在2 区，辅助触电在___8___区和____10___区。
4、电气故障检修中，常用的几种测量方法有（1）电笔测量法；（2）万用表测量法；（3）校验灯法。
5、Z3050摇臂钻床型号中，Z是指钻床，50是指最大钻孔直径。
6、Z3050摇臂钻床共有四台电动机，分别为主轴电动机M1，摇臂升降电动机M2，液压泵电动机M3，冷却泵电动机M4。
7、Z3050摇臂钻床在摇臂上升和下降的控制电路中采用了按钮连锁和接触器连锁，以确保电路安全工作。
8、Z3050摇臂钻床摇臂升降的过程是松开上升（下降）夹紧。
二、选择题1、安装刀开关时，电源进线应接在_____触点一边的进线端上，负载应接在______触点一边的出线端上。
（）A．静；静 B．静；动 C．动；静 D．动；动2、熔断器主要是用于电路的（）保护。
A．过压 B．过载C．短路 D．漏电3、延时动作的继电器是（）。
A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器4、CA6140型车床的主轴电机是（）。
A．三相笼型异步电动机 B．三相绕线转子异步电动机C．直流电动机 D．双速电动机5、电路图中接触器线圈符号下左栏中的数字表示该接触器（）所处的图区号。
机床电气控制试题库和答案
2013年机床电气控制试题库及答案一、名词解释：(每题5分)1、低压电器：(B)是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：(B)自动控制系统中用于发送控制指令的电器。
3、熔断器：(B)是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：(B)一种触头延时接通或断开的控制电器。
5、电气原理图(B)电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁(C)“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：(C)自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护(B)为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护(B)在电源电压降到允许值以卞时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：(A)三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：(C)三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动(A)在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：(A)主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路;（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器:（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式）或使输出状态发生阶跃变化（无触头式）17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压卞起动。
机床电气控制习题答案第3-4章
第3章机床电气控制习题答案1.填空题1）车床的主运动是（工件的旋转）运动，它是由主轴通过卡盘或顶尖带动（工件旋转）。
主轴一般只要（单方向）的旋转运动，只有在车螺纹时才需要用反转来退刀。
CA6140用操纵手柄通过（摩擦离合器）来改变主轴的旋转方向。
（进给运动）是溜板带动刀具作纵向或横向的直线移动，也就是使切削能连续进行下去的运动2）车床CA6140控制电路的供电电压是（127）V，照明电路采用（36）V安全交流电压，信号回路采用（6.3）V的交流电压，均由（控制变压器二次侧）提供。
3）卧轴矩台平面磨床的主运动是（砂轮的旋转运动），进给运动有垂直进给，即（滑座在立柱上的上下运动）；横向进给，即（砂轮箱在滑座上的水平运动）；纵向进给，即（工作台沿床身的往复运动）。
工作台每完成一次往复运动时，砂轮箱便作一次间断性的（横向进给）；当加工完整个平面后，砂轮箱作一次间断性（垂直进给）。
4）电磁吸盘文字符号是（YH）。
5）插头插座的文字符号是（X）。
6）电磁吸盘由转换开关SA1控制，SA1有（“励磁”、“断电”和“退磁”）三个位置。
7）Z3040摇臂钻床在钻削加工时，（主轴带动钻头的旋转运动）为主运动；进给运动是（主轴的纵向进给）；（辅助）运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。
8）电磁阀文字符号是（YV）。
9）X62W卧式万能铣床为了减少负载波动对铣刀转速的影响，使铣削平稳一些，铣床的主轴上装有（飞轮），使得主轴传动系统的惯性较大，为了缩短停车时间，主轴采用（电气制动）停车。
10）X62W卧式万能铣床为保证变速时，齿轮顺利地啮合好，要求变速时主轴电动机进行（冲动控制），即变速时电动机通过点动控制稍微转动一下。
11）X62W卧式万能铣床固定在工作台上的工件可作（上下、左右、前后）六个方向的移动，各个运动部件在六个方向上的运动由（同一台进给电动机通过正反转进行）拖动，在同一时间内，只允许（一个）方向上的运动。
电大专科《数控机床电气控制》机考网考纸考题库和答案
最新电大专科《数控机床电气控制》机考网考纸考题库及答案本人针对该科目汇总了该科所有的题，形成一个完整的题库，并且每年都在更新。
该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
题库一一、单项选题【每小题 3 分，共54 分)1 ．( ) 又称主轴准停控制，即当主轴停止时能控制其停在固定位置。
A ．开环控制B ．主轴定向控制C ．辅助控制2 ．( ) 不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。
A ．直线控制的数控机床B ．轮廓控制的数控机床C ．点位控制的数控机床3 ．数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些( ) 的有害的电气瞬变现象。
A ．可预见B ．确定C ．不确定4 ．( ) 是数控机床安装中一项关键的抗干扰技术措施。
电网的许多干扰都是通过这条途径对机床起作用的。
A ．接地B ．电动机C ．检测元件5 ．某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。
那么这是属于( ) 。
A ．直线控制的数控机床B ．轮廓控制的数控机床C ．点位控制的数控机床6 ．数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。
数控装置的软件由( ) 组成。
A ．控制软件B ．管理软件和控制软件两部分C ．管理软件7 ．位置检测装置按检测量的测量基准，可分为( ) 和增量式测量。
10.如图，PJC 屮块的“或砂操作就是将梯形图中 以LD 起始的电路块和另外以LD 起始的电路块并 联起来*当输人10- 1与输人点血2的状态都为 十时，输出Q6 0为f ）.扎T”10,110.2強托~| | ---- 1 I"11- -- () 10 -3 10.4HI ——HLt 10.1 1 10.2 Lt H 1 10.4 OU 啲*0九灵敏度A .绝对式B .直接测量C •回转型 8•旋转编码器是一种（）检测装置，在数控机床中得到了广泛的使用。
数控机床电气控制试题库及答案
开设系部：数控技术系课程：《数控机床电气控制》一，填空题81第一章1 •按国标规定，“停止”按钮必须是________________ 色，“启动”按钮必须是 _____________ 色。
章节：1.4题型：填空题难度系数：3答案：红色绿色2•当电路正常工作时，熔断器熔体允许长期通过 1.2倍的额定电流而不熔断。
当电路发生______________ 或时，熔体熔断切断电路。
章节：1.3题型：填空题难度系数：3答案：短路严重过载3 •电磁式继电器按照励磁线圈电流的种类可分为________________________ 和_____________________ 。
章节：1.2题型：填空题难度系数：3答案：直流继电器交流继电器4 .电磁铁的种类按电流性质分 _____________ 和__________ 。
章节：1.5题型：填空题难度系数：4答案：直流交流5.选择接触器时应从其工作条件出发，控制交流负载应选用_____________ ;控制直流负载则选用 _______________章节：1.1题型：填空题难度系数：3答案：交流接触器直流接触器6•中间继电器的作用是将一个输入信号_________________ 输出信号或将信号 ________________ 。
章节：1.2题型：填空题难度系数：4答案：转换放大7 •电器按动作原理分为_____________________ 禾廿_______________________ 。
章节：1.1题型：填空题难度系数：4答案：手动电器自动电器&接触器选用时，其主触点额定工作电压应_____________ 或____ 负载电路电压。
章节：1.1题型：填空题难度系数：5答案：大于等于9 •接触器主要组成部分有____________ 、 ____________ 、灭弧装置，具有控制和保护作用。
章节：1.1题型：填空题难度系数：4答案：电磁结构触点系统10•空气阻尼式时间继电器主要由____________ 、________ 和触点系统三部分。
机床电气控制技能试题及答案
机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。
2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。
3、电流继电器的励磁线圈应串接于被测量电路。
4、中间继电器具有触点对数多，容量小的特点。
5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。
6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。
8.中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。
9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。
而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。
10. 交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
二、选择题1. 在低压电器中，用于短路保护的电器是（ B ）。
A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。
A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。
A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（ D ）。
A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（ C ） （A）不频繁地接通或断开电路 （B）频繁地接通或断开电路，但不具备任何保护功能。
习题册参考答案-《机床电气控制(第三版)习题册》-B01-4102.docx
机床电气控制（第三版）习题册答案第一章三相异步电动机基本控制线路§1—1电气控制系统图识读一、填空题1．电源电动机控制系统传动机构2．电源电路主电路辅助电路3．水平上下相线正极负极水平4．熔断器接触器的主触点热继电器的热元件电动机工作电流左垂直于5．控制电路指示电路照明电路较小56．两垂直右下上7．小黑圆点不画小黑圆点二、判断题1．× 2．× 3．× 4．√5．√6．√三、选择题1．B2．C3．C4． A5． A四、简答题1．答：电气原理图是根据生产机械运动形式对电气控制系统的要求，采用国家规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
它能充分表达电气设备和电器的用途、作用和工作原理，是电气线路安装、调试和维修的理论依据。
2．答：接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和连接方式，而不明显表示电气动作原理。
3．答：1§1—2电动机单向运行控制一、填空题1.交流 1200V 及以下直流 1500V 及2．闸刀开关转换开关低压断路器QS QS QF3.手控电器自控电器；控制电器保护电器4．短路过载失压5．电磁式电磁力反向弹簧力电磁系统触点系统灭弧装置6．线圈铁心衔铁电磁线圈衔铁动触点7.短路保护串接8.短时接通或分断小电流电路5A9.热保护反时限保护主电路控制电路10.欠压失压11．先后顺序主电路控制电路12．主触点13．串接并联常开辅助触点14．两地多地并联串联15.外界输入信号16.保护接零二、判断题1．× 2．√ 3．× 4．√ 5．× 6．√ 7．√ 8．√ 9．×10．× 11．√ 12．√ 13．×14．√ 15．× 16．√ 17．× 18．√ 19．√三、选择题1．B 2．B 3．C 4．B 5．A 6．A 7．A 8．B 9. A 10．C 11．B12．A2四、简答题1．答案略。
机床电气控制试卷与答案
一、选择题（25*1=25分）1.Z37摇臂钻床的摇臂升，降开始前，一定先使（ A ）松开。
A.立柱B.连锁装置C.主轴箱D.液压装置2.M7475B磨床在磨削加工时，流过电磁吸盘线圈YH的电流是（ C ）。
A.直流B.交流C.单向脉动电流D.锯齿形电流3.M7475B磨床电磁吸盘退磁时，YH中电流的频率等于（ B ）。
A.交流电源频率B.多谐振荡器的振荡频率C.交流电源频率的两倍D.零4.对于M7475B型磨床，工作台的移动采用（ B ）控制。
A.点动B.点动互锁C.自锁D.互锁5.Z37摇臂钻床的摇臂回转是靠（ B ）实现A.电机拖动B.人工拉转C.机械传动D.自动控制6.z37摇臂钻床零压继电器的功能是（ A ）。
A.失压保护B.零励磁保护C.短路保护D.过载保护7.X62W万能铣床前后进给正常，但左右不能进给，其故障范围是（ A ）A.主电路正常，控制电路故障B.主电路故障，控制电路正常C.主电路控制电路都有故障D.以上答案都不对8.X62W万能铣床工作台各个方向的限位保护是靠限位挡铁碰撞（ B ）完成的A.限位开关B.操作手柄C.限位开关或操作手柄D.报警器，提醒操作者9.X62W万能铣床左右进给手柄向右，工作台向右进给时，上下、前后进给手柄必须处于（ C ）A.上面B.后面C.零位D.任意位置10.M7475B磨床中的电磁吸盘在进行可调励磁时，下列晶体管起作用的是（ B ）A.V1B.V2C.V3D.V411.M7475B磨床电磁吸盘在进行不可调励磁时，流过YH的电流是（ C ）A.直流B.全波整流C.半波整流D.交流12.X62W万能铣床的进给操作手柄的功能是（ C ）。
A.只操纵电器B.只操纵机械C.操纵机械和电器D.操纵冲动开关13.铣床高速切削后，停车很费时间，故采用（ D ）制动A.电容B.再生C.电磁抱闸D.电磁离合器14.T610型卧式镗床主轴进给方式有快速进给、工作进给、点动进给、微调进给几种。
机床电气控制习题答案完整
第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
配电电器。
用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。
控制电器。
主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。
2. 叙述接触器的用途，并画出接触器的符号。
答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。
接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。
答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。
电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。
交流接触器的触点由主触点和辅助触点构成。
主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。
辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。
灭弧系统。
触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。
反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。
4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。
接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。
2）额定电流。
接触器铭牌上标注的额定电流是指主触点的额定电流。
3）线圈的额定电压。
机床电气控制技术_习题集(含答案)
《机床电气控制技术》课程习题集一、单选题1.下列中哪一个不是电气控制系统中常设的保护环节（）A. 过电流保护B. 短路保护C. 过载保护D. 过电压保护2.自动空气开关的热脱扣器用作（）A. 过载保护B. 断路保护C. 短路保护D. 失压保护3.下列电器中，能够起过载保护作用的是（）。
A. 热继电器B. 接触器C. 熔断器D. 组合开关4.交流接触器铁心上安装短路环是为了（）A. 减少涡流、磁滞损耗B. 消除振动和噪音C. 防止短路D. 过载保护5.在机床电气控制中用做传递信号的电器是（）A. 交流接触器B. 控制按钮C. 继电器D. 行程开关6.机床上常用的电气制动方式中，不常用的是（）A. 能耗制动B. 反馈制动C. 反接制动D. 直接制动7.三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是（）A. 电动机立即停转B. 电动机转速降低、温度升高C. 电动机出现振动及异声D. 电动机转速升高、温度降低8.把运行中的异步电动机三相定子绕组出线端的任意两相电源接线对调，电动机的运行状态变成（）A. 反接制动B. 先是反接制动随后是反转运行C. 反转运行D. 能耗制动9.交流接触器线圈电压过低将导致（）A. 线圈电流显著增大B. 线圈电流显著减小C. 铁心涡流显著增大D. 铁心涡流显著减小10.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）A. 联合控制B. 分散控制C. 多点控制D. 点动控制11.电源线电压为380V，三相鼠笼异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？（）A. 能B. 不能C. 不能确定D. 特殊情况可以12.桥式起重机在下放重物时，重物能保持一定的速度匀速下降，而不会像自由落体一样的落下，主要是电机此时处于（）A. 反接制动状态B. 能耗制动状态C. 再生制动状态D. 直接制动状态13.通电延时时间继电器，它的动作情况是（）A. 线圈通电时触点延时动作，断电时触点瞬时动作B. 线圈通电时触点瞬时动作，断电时触点延时动作C. 线圈通电时触点不动作，断电时触点瞬时动作D. 线圈通电时触点不动作，断电时触点延时动作14.热继电器作电动机的保护时，适用于（）A. 重载起动间断工作时的过载保护B. 频繁起动时的过载保护C. 轻载起动连续工作时的过载保护D. 任何负载、任何工作制的过载保护15.某三相异步电动机的旋转磁场转速为750转/分,在额定负载下其转轴转速为712.5转/分,则此时的转差率是( )A. 2.5%B. 3%C. 5%D. 44%16.关于变频调速系统下列说法正确的是（）A. 交-直-交变频调速为直接变频调速B. 交—交变频调速为间接变频调速C. 改变定子供电电源的频率，从而改变同步转速，来实现的调速D. 脉冲宽度调制型(PWM型)变频器也是一种交—直—交变频器17.直流调速系统在保证一定静差度的基础上，扩大系统调速范围的方法是（）A. 减少电动机机械特性的硬度B. 增大电动机额定负载下的最高转速C. 减少电动机的转速降落D. 提高电动机机械特性的硬度18.下面哪种调速方法不是直流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变转差率调速D. 改变电枢电压调速19.下面哪种是交流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变磁极对数调速D. 改变电枢电压调速20.关于交流电动机调速方法正确的是（）A. 改变电压调速B. 改变磁通调速C. 变频调速D. 在电枢回路中外串电阻调速21.下面哪种不是PLC的编程语言表达方式（）A. 梯形图B. 指令语句表C. 汇编语言D. 逻辑功能图22.下面哪一个不是PLC接口电路中光电耦合器件的作用（）A. 将光电信号合并在一起B. 实现电气隔离,抗干扰C. 避免强电侵入主机D. 电平变换23. PLC的I／O接口（）A. 其输入接口可以接受弱电信号、其输出接口不能和强电设备相连接B. 其输入接口可以接受强电信号、其输出接口不能和强电设备相连接C. 其输入接口可以接受强电信号、其输出接口可以直接和强电设备相连接D. 其输入接口只能接受弱电信号、其输出接口可以直接和强电设备相连接24.关于PLC的硬件主要组成叙述正确的是（）A. 接触器、继电器、输入输出接口B. CPU、存储器、输入输出接口C. CPU、存储器D. 各种触点按键、电磁铁25.下列PLC编程指令中，表示逻辑或非得指令是（）A. LDB. ANDC. ENDD. ORN二、综合设计题26.有台原料皮带运输机，其示意图如下图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机床电气控制习题库项目一一、填空题1、电力拖动是指用电动机拖动生产机械的工作机构使之运转的一种方法。
2、电动机是生产机械原动机，其作用是将电能转换成机械能。
电动机按使用电源分，可分为直流电动机和交流电动机。
3、用电动机拖动工作机械来实现生产工艺过程中的各种控制要求的系统称为电气传动系统。
4、传动机构是在电动机与生产机械的工作机构之间传递动力的装置。
5、控制设备是用来控制供给电动机电能的形式与时间，使其适应生产机械需要。
6、常用的低压电器有接触器、继电器熔断器低压断路器刀开关等。
7、按照低压电器在控制电路中的作用，可以将低压电器分为控制电器和配电电器。
8、电磁机构是电磁式继电器和接触器等的主要组成组成之一，其工作原理是将电磁能转换成机械能。
9、电器的触头系统是电器的主要执行部分部分，起接通和分断的作用。
10、隔离器、刀开关的主要功能是隔离电源。
，11、控制按钮用与手动发出控制信号控制接触器、继电器、电磁起动器等。
12、目前常用的转换开关类型主要有万能组合开关和转换开关。
13、熔断器是低压配电网络和电气传动系统中用作短路保护的电器，使用时应将熔断器串联在被保护电路中。
14、熔断器主要主要有瓷插式、螺旋式、管式等类型。
15、时间继电器按其动作原理与构造不同可分为空气阻尼式、电磁式、电子式等。
按其延时方式可分为通电延时型和断电延时型两种。
16、热继电器是利用电流热效应原理工作的电器，主要与接触器配合使用，用于对三相异步电动机的过电流和断相保护。
17、热继电器自动复位的时间一般要求不大于5MIN ，手动复位时间不大于2MIN18、定子绕组为星型联结的三相异步电动机采用一般的热继电器就可以得到保护，但定子绕组为三角形联结的三相异步电动机需要采用带断相的热继电器才能获得可靠保护。
19、低压断路器又称自动空气开关，具有漏电、过电流、过载、短路、断相等多种保护功能。
20、低压断路器中，过电流脱扣器用作过电流保护，欠电压脱扣器用作欠电压保护，热脱扣器用作过载保护。
二、选择题1、电位是( D )，随参考点的改变而改变，而电压是绝对量，不随考点的改变而改变。
A．衡量B．变量C．绝对量D．相对量2、电路的作用是实现能量的传输和转换、信号的( D )和处理。
A．连接B．传输C．控制D．传递3、电流流过负载时，负载将电能转换成( D )。
A．机械能B．热能C．光能D．其他形式的能4、电阻器反映( B )对电流起阻碍作用的大小。
A．电阻率B．导体C．长度D．截面积5、电阻器反映导体对电流起阻碍作用的大小，简称( D )A．电动势B．功率C．电阻率D．电阻6、电容器并联时总电电荷等于各电容器上的电荷量( D )A．相等B．倒数之和C．成反比D．之和7、如图2—3所示，不计电压表和电流表内阻对电路的影响。
开关接1时，电流表中流过的短路电流为( B )。
A．0 A B．10A C．0.2A D．约等于0.2A8、如图2-3所示，不计电压表和电流表的内阻对电路的影响。
开关接3时，电流表的电流为( C )。
A．0A B．10A C 0．2A D．约等于0．2A9、用右手握住通电导体，让拇指指向电流方向,则弯曲四指的指向就是( D )方向。
A．磁感应B．磁力线C．磁通D．磁场10、单位面积上垂直穿过的磁力线数叫做( C )。
A．磁通或磁通量B．磁导率C．磁感应强度D．磁场强度11、通电直导体在磁场中所受力方向，可以通过( D )来判断。
A．右手定则、左手定则B．楞次定律C．右手定则D．左手定则12、穿越线圈回路的磁通发生变化时，线圈两端就产生( B )A．电磁感应B．感应电动势C．磁场D．电磁感应强度13、正弦交流电常用的表达方法有( D )A．解析式表示法B．波形图表示法C．相量表示法D．以上都是14、电容器两端的电压滞后电流( B )A．300B．900C．1800D．360015、变压器是一种将交流电转换成同频率的另一种( B )的静止设备。
A．直流电B．交流电C．大电流D．小电流16、变压器具有改变( D )的作用。
A．交变电压B．交变电流C．变换阻抗D．以上都是17、起动按钮优先选用( C )色按钮；急停按钮应选用( )色按钮，停止按钮优先选用( )色按钮。
A．绿、黑、红B．白、红、红C．绿、红、黑D．白、红、黑18、低压断路器的额定电压和额定电流应( A )线路的正常工作电压和计算负载电流。
A．不小于B．小于C．等于D．大于19、常用的稳压电路有( D )等。
A．稳压二极管并联型稳压电路B．串联型稳压电路C．开关型稳压电路D．以上都是20、测量电压时，电压表应与被测电路( A )。
A．并联B．串联C．正接D．反接21、交流电压的量程有10V、100V、500V三挡。
使用完毕应将万用表的转换开关转到( D )，以免下次使用不慎而损坏电表。
A．低电阻挡B．低电阻挡C．低电压挡D．高电压挡22、( D )是使用最普遍的电气设备之一，一般在70％-95％额定负载下运行时，效率最高，功率因数大。
A．生活照明线路B．变压器C．工厂照明线路D．电动机23、测量继电器绝缘电阻时，对额定电压小于250V(大于60V)的继电器应使用( C )的绝缘电阻表。
A．60V B．250V C．500V D．1000V24、欠电压继电器的返回系数一般在( C )以下。
A．0.80 B．0.85 C．1.25 D．1.5525、感应式电流继电器的电磁元件的动作电流可以通过( C )来调整。
A．线圈抽头B．弹簧拉力C．铁心气隙D．线圈匝数26、短路计算电压一般取短路线路首端电压，对10kV线路，短路计算电压是( B )。
A．10kV B．10.5kV C．11kV D．12kV27、人体（ B ）是最危险的触电形式。
A．单相触电B．两相触电C．接触电压触电D．跨步电压触电28、高压设备室外不得接近故障点( D )以内。
A．5m B．6m C．7m D．8m29、高压设备室内不得接近故障点( D )以内。
A．1m B．2m C．3m D．4m30、若被测电流超过测量机构的允许值，就需要在表头上( D )一个称为分流器的低值电阻。
Ａ．正接B．反接C．串联Ｄ．并联31、电动机是使用最普遍的电气设备之一，一般在70％～95％额定负载下运行时( C )。
Ａ．效率最低B．功率因数小Ｃ．效率最高，功率因数大Ｄ．效率最低，功率因数小32、交流接触器E型铁心端面装有短路环的目的是( A )A．减小铁心振动 B．增大铁心磁通 C．减缓铁心冲击33、在额定电压相同的情况下，交流接触器的线圈不能用于直流接触器中，这是因为( C ) A．交流接触器的线圈阻抗较大B．交流接触器的铁心发热严重C．交流接触器的线圈匝数少，电阻值较小34、熔断器的额定电流应( A )所装熔体的额定电流A．大于 B．大于或小于 C．小于35、机床电路中采用( B )系列熔断器作为短路保护A．RClA B．RLl C．RTO36、一般情况下，热继电器中热元件的整定电流为电动机额定电流的( B )倍A．4～7 B．0．95～1．05 C．1．5～237、速度继电器的主要作用是实现对电动机的（ C ）A．运行速度限制 B．速度计量 C．反接制动控制38、温度继电器的发热元件是埋设在电动机（ C ）部位A．定子铁心 B．转子转轴 C．发热39、当低压断路器产生动作分断电路后，它的使用情况是( D )A．还能再使用一次 B．不能再使用了C．不一定，要看实际情况 D．还能反复使用40、Dz5—20型低压断路器的过载保护主要由断路器的( C )完成的A．欠压脱扣器 B．电磁脱扣器 C．热脱扣器41、JS7一A系列时间继电器从结构上讲，只要改变( C )的安装方向，即可获得两种不同的延时方式A．电磁系统 B．触头系统 C．气室42、低压电器触头的形式对其性能好坏的影响为（A ）A．点接触优于线接触，线接触优于面接触B．面接触优于线接触，线接触优于点接触C．点接触优于面接触，面接触优于线接触D．都一样43、对照明电路或容量较小的电动机电路的简易短路保护，可选用（A ）系列熔断器。
A．RClA B．RLl C．RTO44、HK 系列开启式负荷开关可用于功率小于（A ）KW的电动机控制线路中。
A 5B 7.5C 1045、主令控制器投入运行前，应使用500~1000V的兆欧表测量绝缘电阻，其值应大于（A ）兆欧。
A．0.5 B 5 C 1046、当低压断路器产生分断电路后，它的使用情况是（ D ）A．还能再使用一次 B 不能再使用了C．不一定，要看实际情况 D 还能反复使用47、使用自动空气开关应遵循的一般原则有（ A ）A．自动空气开关的额定电压不小于被保护线路的额定电压B．自动空气开关的额定电流不大于被保护线路的计算电流C．自动空气开关的额定开断能力应大于线路中可能出现的最大短路电流D．自动空气开关的额定开断能力应小于线路中可能出现的最大短路电流48、当流过人体的电流达到（D ）时，就足以使人死亡。
Ａ０．１ｍＡＢ１ｍＡＣ１５ｍＡＤ１００ｍＡ三、判断题1、增大触头的接触电阻可以减小工作电流，因此，有利于提高触头的使用寿命。
( X )2、低压电器设备必须进行灭弧处理。
( X )3、开启式负荷开关用作电动机的控制开关时，应根据电动机的容量选配合适的熔体并装于开关内。
( Y )4、线圈通电后闭合的触头叫常闭触头或动合触头。
( X )5、接近开关不能代替行程开关来完成行程控制和限位保护。
( Y )6、接触器除用来通断电流电路外，还具有欠电压和过电压保护功能。
( X )7、在装接RLl系列螺旋式熔断器时，电源线应接在上接线座，负载线接在下接线座。
( X )8、带断相保护装置的热继电器只能对电动机作断相保护，不能作过载保护。
( X )9、由于直接启动所用设备少，线路简单，维修量较小，故电动机一般都采用直接启动。
( X )10、Y一△减压启动只适合于正常工作时定子绕组作△连接的电动机。
( Y )11、异步电动机的调压调速能实现无级调速。
( Y )12、双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机在两种转速下旋转方向相反。
( X )13、刀开关也称负荷开关。
（X ）14、熔断器式隔离器作为电路或用电设备的电源隔离开关及严重过载和短路保护之用。
（Y ）15、封闭式负荷开关的外壳应可靠接地。
（Y ）16、HK系列开关可以垂直安装，也可以水平安装。
（X ）17、按下复合按钮时，其常开触头和常闭触头同时动作。
（X ）18、按下常开按钮然后松开时，按钮便自锁接通。
（X ）19、万能转换开关和组合开关的结构和工作原理基本相似，在某些应用场合下两者可相互替代。
