【工程通用表格】基础面或混凝土施工缝处理工序质量评定表填表说明
混凝土评定表及填表说明
表14-8.5 混凝土浇筑工序质量评定表
混凝土浇筑工序
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表14-8相同。
2、单元工程量除填本单元混凝土量（m3）。
3、检验日期：混凝土浇筑时和拆模后分别进行检查，填写两个检查时间。
4、质量标准：如果主要检查项目全部符合优良质量标准，一般检查项目符合优良或合格质量标准，评为优良；如果主要检查项目全部符合合格质量标准，一般检查项目基本符合合格质量标准评为合格。

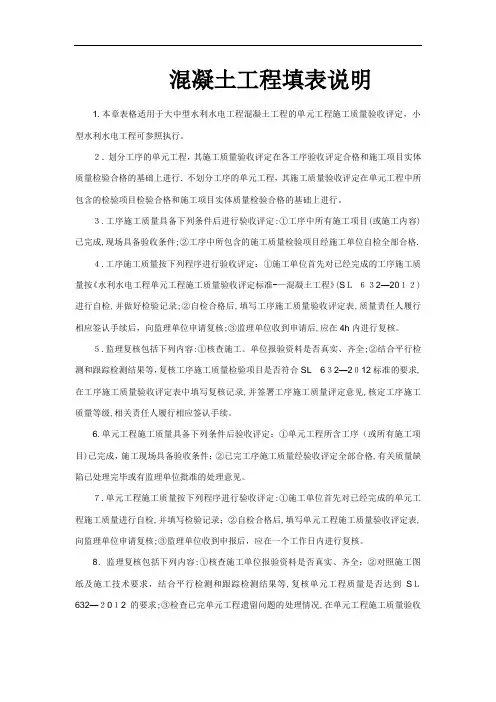

混凝土质量评定表及填表说明
混凝土工程填表说明1.本章表格适用于大中型水利水电工程混凝土工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。
２．划分工序的单元工程，其施工质量验收评定在各工序验收评定合格和施工项目实体质量检验合格的基础上进行．不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。
３.工序施工质量具备下列条件后进行验收评定:①工序中所有施工项目(或施工内容)已完成,现场具备验收条件;②工序中所包含的施工质量检验项目经施工单位自检全部合格.４.工序施工质量按下列程序进行验收评定：①施工单位首先对已经完成的工序施工质量按《水利水电工程单元工程施工质量验收评定标准-—混凝土工程》(SＬ６３2—20１２)进行自检,并做好检验记录;②自检合格后,填写工序施工质量验收评定表,质量责任人履行相应签认手续后，向监理单位申请复核;③监理单位收到申请后,应在4h内进行复核。
５.监理复核包括下列内容:①核查施工。
单位报验资料是否真实、齐全;②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL6３2—2０12标准的要求,在工序施工质量验收评定表中填写复核记录,并签署工序施工质量评定意见,核定工序施工质量等级,相关责任人履行相应签认手续。
6.单元工程施工质量具备下列条件后验收评定：①单元工程所含工序（或所有施工项目)已完成，施工现场具备验收条件；②已完工序施工质量经验收评定全部合格,有关质量缺陷已处理完毕或有监理单位批准的处理意见。
７.单元工程施工质量按下列程序进行验收评定:①施工单位首先对已经完成的单元工程施工质量进行自检,并填写检验记录；②自检合格后,填写单元工程施工质量验收评定表,向监理单位申请复核;③监理单位收到申报后，应在一个工作日内进行复核。
8．监理复核包括下列内容:①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等,复核单元工程质量是否达到SＬ632—２0１2的要求;③检查已完单元工程遗留问题的处理情况,在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见,核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。
2普通混凝土工程质量评定表及填表说明
2. 混凝土工程表2.1 普通钢筋混凝土单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。
对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。
2.单元工程量：填写本单元工程混凝土浇筑量（m3）。
3.本单元工程分为基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。
本表是在表2.1.1～2.1.6工序质量验收评定后完成。
4. 单元工程施工质量验收评定应提交下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合本标准的要求。
优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50 %及以上，且主要工序应达到优良等级；各项报验资料应符合本标准的要求。
112水利水电工程113表2.1.1 基础面、施工缝工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。
2..检验（测）方法及数量：3. 工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准合格标准：（1）主控项目，检验结果应全部符合本标准的要求。
（2）一般项目，逐项应有70 %及以上的检验点合格，且不合格点不应集中分布。
混凝土浇筑工序质量评定表填表说明
表1.5-5填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表
1.5相同。
2、单元工程量除填本单元砼量（m3）。
3、检验日期：砼浇筑时和拆模后分别进行检查，填写两个检查时
间。
4、检查项目项次9△有表面平整要求的部分，指过流表面及高速
水流区。
5、质量标准：如果主要检查项目全部符合优良质量标准，一般检
查项目符合优良或合格质量标准，评为优良；如果主要检查项目全部符合合格质量标准，一般检查项目基本符合合格质量标准评为合格。

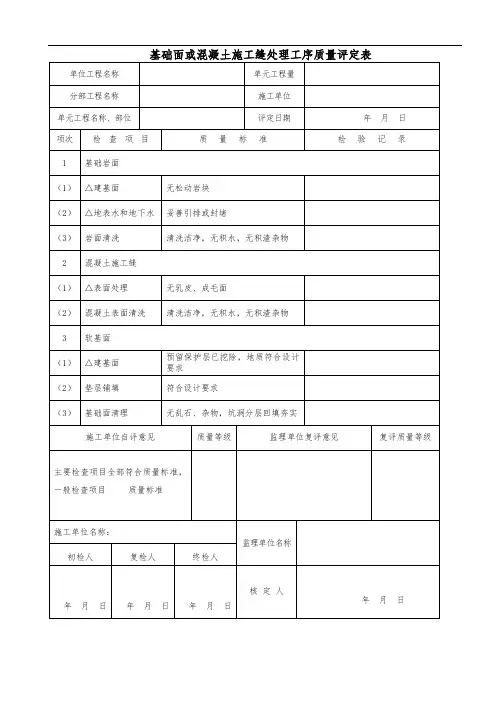

基础面或混凝土施工缝处理工序质量评定表
清洗洁净，无积水，无积渣杂物
3
软基面
（1）
△建基面
预留保护层已挖除，地质符合设计要求
（2）
垫层铺填
符合设计要求
（3）
基础面清理
无乱石、杂物，坑洞分层回填夯实
施工单位自评意见
质量等级
监理单位复评意见
复评质量等级
主要检查项目全部符合质量标准，一般检查项目质量标准
施工单位名称：
监理单位名称
初检人
基础面或混凝土施工缝处理工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
评定日期
年月日
项次
检查项目
质量标准
检验记录
1
基础岩面
（1）
△建基面
无松动岩块
（2）
△地表水和地下水
妥善引排或封堵
（3）
岩面清洗
清洗洁净，无积水，无积渣杂物
2
混凝土施工缝
（1）
△表面处理
无乳皮、成毛面
（2）
复检人
终检人
年月日
表2.1.1混凝土基础面、施工缝处理工序施工质量验收评定表(例表)
混凝土基础面、施工缝处理工序施工质量验收评定表
表2.1.1
单位工程名称
混凝土大坝
工序工程量
基面385㎡，
施工缝95㎡
分部工程名称
右岸挡水坝段
施工单位
xxx水利水电工程局
单元工程名称、部位
2#坝段▽62.5～▽64.5
施工日期
2012年11月1日～
2012年11月7日
项次
主控项目
质量标准
检验记录
合格率（%）
1
岩基面或施工缝面清理
清洗洁净，无积水、积渣、杂物
清洗洁净，基本无积水，无积渣、杂物
80.0
2
软基面清理
表面湿润，无烂泥、积水、积渣、杂物
/
施工单位
自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率均大干或等于80.0%，且不合格点不集中分布。
工序质量等级：合格（公章）
终检人签名：张三生（手签）2012年11月7日
1
基础面
岩基
符合设计要求，基础面验收合格。
没有松动岩块、浮渣，经验收合格
100
软基
预留保护层已挖除；基础面按设计要求验收格
/
2
地表水、地下水
妥善引排或封堵
妥善引排
100
3
施工缝留置位置
符合设计或有关施工规范规定
/
4
施工缝面凿毛
无乳皮，成毛面，微露粗砂
全部造成毛面，没有乳皮，
微露粗砂
100
项次
一般项目
基础面按设计要求验收合格2地表水地下水妥善引排或封堵妥善引排1003施工缝留置位置符合设计或有关施工规范规定4施工缝面凿毛无乳皮成毛面微露粗砂全部造成毛面没有乳皮微露粗砂100项次一般项目项次一般项目1岩基面或施工缝面清理清洗洁净无积水积渣杂物清洗洁净基本无积水无积渣杂物8002软基面清理表面湿润无烂泥积水积渣杂物施工单位自评意见主控项目检验点100合格一般项目逐项检验点的合格率均大干或等于800且不合格点不集中分布
基础面或混凝土施工缝处理工序质量评定表填表说明
表 1.5-1 填表说明
填表时必须遵守“填表基本规则” ，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表
1.5 相同。
2、单元工程量除填砼量（m3）外，还要填基础岩面、施工缝或软基面
处理的数量（m2）。
3、本工序表分为基础岩面、砼施工缝和软基面等三种类型。
各类检查
项目与质量标准相同。
所评定工序属于那种类型，就按相应类型
检查项目的质量标准进行质量检验，并记录检验结果。
本例为砼施工缝处理工序，故按表中2项的（1）、（2）项次检查处理质量，并记录。
4、工序质量标准：在开仓前进行最后一次检查，主要检查项目（有
“△”号的）基本符合质量标准，评为“合格” ，全部符合质量标准，即评为“优良” 。
基础面或混凝土施工缝工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称
部位
高程、桩号
项类
检查项目
质量标准
质量评定
总检查
点数
合格
点数
合格率
(%)
主控项目
1基础岩面
建基面
无松动岩块
地表水和地下水
妥善引排或封堵
2.软基面
建基面
预留保护层已挖除，地质符合设计要求
3.混凝土施工缝
表面处理
无乳皮、成毛面、微露粗砂
一般项目
1.基础岩面岩面清洗Leabharlann 清洗洁净、无积水、无积渣杂物
2.软基面
垫层铺垫
符合设计要求
基础面清理
无乱石、杂物，坑洞分层回填夯实
3.混凝土施工缝
清洗洁净、无积水、无积渣杂物
评定意见
单元工程质量等级
施
工
单
位
初检
签名：年月日
监理单位
第次验收合格
复检
签名：年月日
签名：
年月日
终检
签名：年月日
普通混凝土工程质量评定表及填表说明
2. 混凝土工程表2.1 普通钢筋混凝土单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。
对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。
2.单元工程量：填写本单元工程混凝土浇筑量（m3）。
3.本单元工程分为基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。
本表是在表2.1.1～2.1.6工序质量验收评定后完成。
4. 单元工程施工质量验收评定应提交下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合本标准的要求。
优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50 %及以上，且主要工序应达到优良等级；各项报验资料应符合本标准的要求。
水利水电工程表2.1.1 基础面、施工缝工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。
2..检验（测）方法及数量：3. 工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准合格标准：（1）主控项目，检验结果应全部符合本标准的要求。
（2）一般项目，逐项应有70 %及以上的检验点合格，且不合格点不应集中分布。
表1.5-1 基础面或混凝土施工缝处理工序质量评定表
无松动岩块
/
(2)
△地表水 和地下水
妥善引排或封堵
/
(3) 岩面清洗
清洗洁净，无积水，无积渣杂物
2
混凝土施工缝
(1) △表面处理
无乳皮、成毛面
(2)
混凝土表面无积渣杂物
/
表面无乳皮，全部成毛面 表面已清洗干净，积水已排除，无积渣杂物
(1) △建基面 预留保护层已挖除，地质符合设计要求
/
(2) 垫层铺填
符合设计要求
(3) 基础面清理 无乱石、杂物、坑洞分层回填夯实 评定意见
主要检查项目全部符合质量标准，一般检查项目 质量标准
施工单位
年月
建设 （监理）
单位 日
/ / 工序质量等级
年月 日
表1.5-1
单位工程名称 分部工程名称 单元工程名称、部位
水利水电工程
基础面或混凝土施工缝处理工序质量评定表
Δ大坝续建工程 （桩号0+000～1+800）
单元工程量
坝顶工程
施工单位
河南省水利第二工程局
混凝土路面 （0+000～0+100）
检验日期
年月日
项次 检查项目
1
基础岩面
质量标准
检验记录
(1) △建基面
普通混凝土工程质量评定表及填表说明
2. 混凝土工程表2.1 普通钢筋混凝土单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。
对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。
2.单元工程量：填写本单元工程混凝土浇筑量（m3）。
3.本单元工程分为基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。
本表是在表2.1.1～2.1.6工序质量验收评定后完成。
4. 单元工程施工质量验收评定应提交下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合本标准的要求。
优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50 %及以上，且主要工序应达到优良等级；各项报验资料应符合本标准的要求。
水利水电工程表2.1.1 基础面、施工缝工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。
2..检验（测）方法及数量：3. 工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准合格标准：（1）主控项目，检验结果应全部符合本标准的要求。
（2）一般项目，逐项应有70 %及以上的检验点合格，且不合格点不应集中分布。
2普通混凝土工程质量评定表及填表说明
2. 混凝土工程表2.1 普通钢筋混凝土单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。
对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。
2.单元工程量：填写本单元工程混凝土浇筑量（m3）。
3.本单元工程分为基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。
本表是在表2.1.1～2.1.6工序质量验收评定后完成。
4. 单元工程施工质量验收评定应提交下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合本标准的要求。
优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50 %及以上，且主要工序应达到优良等级；各项报验资料应符合本标准的要求。
112水利水电工程113表2.1.1 基础面、施工缝工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。
2..检验（测）方法及数量：3. 工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准合格标准：（1）主控项目，检验结果应全部符合本标准的要求。
（2）一般项目，逐项应有70 %及以上的检验点合格，且不合格点不应集中分布。
混凝土质量评定表及填表说明
混凝土工程填表说明1 •本章表格适用于大中型水利水电工程混凝土工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。
2 .划分工序的单元工程，其施工质量验收评定在各工序验收评定合格和施工项目实体质量检验合格的基础上进行。
不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。
3.工序施工质量具备下列条件后进行验收评定：①工序中所有施工项目（或施工内容）已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。
4 .工序施工质量按下列程序进行验收评定：①施工单位首先对已经完成的工序施工质量按《水利水电工程单元工程施工质量验收评定标准一一混凝土工程》（SL 632 —2012 ）进行自检，并做好检验记录；②自检合格后，填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核；③监理单位收到申请后，应在4h内进行复核。
5•监理复核包括下列内容：①核查施工•单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL 632 —2012标准的要求，在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续。
6 •单元工程施工质量具备下列条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。
7 .单元工程施工质量按下列程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，应在一个工作日内进行复核。
&监理复核包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到SL632 —2012的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。
表2.1.1基础面、施工缝处理工序施工质量验收评定表
表2.1.1基础面、施工缝处理工序施工质量验收评定表
单位工程名称
工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日～年月日
项次
检验项目
质量标准
检查（测）记录
合格数
合格率
基础面
主控项目
1
基础面
岩基
符合设计要求
软基
预留保护层已挖除；基础面符合设计要求
2
地表水和地下水
妥善引排或封堵
一般项目
工序质量等级评定为：
（签字，加盖公章）
年月日
监理
单位
复核
意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率＿＿%，且不合格点不集中分布。
工序质量等级评定为：
（签ቤተ መጻሕፍቲ ባይዱ，加盖公章）
年月日
1
岩面清理
符合设计要求；清洗洁净、无积水、无积渣杂物
施工缝处理
主控项目
1
施工缝的留置位置
符合设计或有关施工规范规定
2
施工缝面凿毛
基面无乳皮，成毛面，微露粗砂
一般项目
1
缝面清理
符合设计要求；清洗洁净、无积水、无积渣杂物
施工
单位
自评
意见
主控项目检验点100%合格，一般项目逐项检验点的合格率＿＿%，且不合格点不集中分布。
基础面或混凝土施工缝工序质量评定表
无松动岩块
地表水
和地下水
妥善引排或封堵
2.软基面
建基面
预留保护层已ቤተ መጻሕፍቲ ባይዱ除，地质符合设计要求
3.混凝土施工缝
表面处理
无乳皮、成毛面、微露粗砂
一般项目
1.基础岩面
岩面清洗
清洗洁净、无积水、无积渣杂物
2.软基面
垫层铺填
符合设计要求
基础面清理
无乱石、杂物，坑洞分层回填夯实
3.混凝土施工缝
清洗洁净、无积水、无积渣杂物
施工单位
自检
结果
主控项目：
一般项目：
监理单位
检查
结果
主控项目：
一般项目：
工序
质量
等级
工序
质量
等级
初检：年月日
监理工程师：
年 月 日
复检：年月日
终检：年月日
说明：本表一式二份报送监理单位，认证后返回申报单位一份，作相应单元工程支付签证和质量评定资料备查。
雅砻江锦屏一级水电站地下厂房系统工程
基础面或混凝土施工缝工序质量评定表
施工单位：中国水利水电第十四工程局合同编号：JPIC-200510编号：
单位工程名称
单元工程量
分部工程名称
施工依据
单元工程名称、部位
检验日期
年 月 日
项
类
检 查 项 目
质 量 标 准
质量评定
总检查点数
合格点数
合格率（%）
主
控
项
目
1.基础岩面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1.5-1填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单位工程、分部工程、单元工程名称、部位填写与单元工程表
1.5相同。
2、单元工程量除填砼量（m3）外，还要填基础岩面、施工缝或软
基面处理的数量（m2）。
3、本工序表分为基础岩面、砼施工缝和软基面等三种类型。
各类
检查项目与质量标准相同。
所评定工序属于那种类型，就按相应类型检查项目的质量标准进行质量检验，并记录检验结果。
本例为砼施工缝处理工序，故按表中2项的（1）、（2）项次检查处理质量，并记录。
4、工序质量标准：在开仓前进行最后一次检查，主要检查项目（有
“△”号的）基本符合质量标准，评为“合格”，全部符合质量标准，即评为“优良”。
