大六角高强度螺栓连接工艺

大六角高强度螺栓连接工艺1. 简介大六角高强度螺栓是一种广泛应用于钢结构连接中的紧固件，其具有高强度、耐疲劳、耐腐蚀等优点，在工程领域得到广泛应用。

本文就大六角高强度螺栓的连接工艺进行介绍。

2. 大六角高强度螺栓连接工艺2.1 连接原理大六角高强度螺栓连接的实质是通过螺栓的拉伸达到两个构件之间的紧固。

螺栓在拉伸过程中，由于受到的载荷是拉力，而拉伸是材料的主要破坏形式，因此螺栓的材料必须是高强度钢。

通过大六角高强度螺栓连接，可以达到结构的可靠性要求，保证构件之间的紧固连接。

2.2 连接流程大六角高强度螺栓连接的步骤如下：1.在需要连接的构件之间进行定位和对齐。

2.进行孔洞的预处理，包括孔径的加工和孔的净化。

3.将大六角高强度螺栓穿入两个相对的孔洞中，旋转螺母并逐步旋紧，直到螺栓开始产生预加载力。

4.在螺栓预加载力未达到最大扭矩时，通过螺栓端头上的标记线，调整螺母的旋转量。

5.继续旋转螺母，直到达到所需的预加载力，在此期间需要保持螺栓端头标记线和螺母的印记线对齐。

6.在达到预加载力后，即可将螺母的旋转量锁定，使用切碎器剪断螺栓的突出部分。

2.3 注意事项连接大六角高强度螺栓时，需要注意以下几点：1.加工孔洞时，必须按照设计要求进行预处理，确保内部不残留杂物、尘土等。

2.螺栓连接时必须保证两个构件的位置准确，同时要避免因安装不当引起的结构变形。

3.在完成预加载时，必须根据标记的顺序调整螺母的角度，否则会影响螺栓的拉伸效果。

4.连接完成后，需要对螺栓进行检测，如使用超声波测定法检测螺栓的紧固力，保证整个连接过程的可靠性。

3. 结论大六角高强度螺栓连接工艺是一种简单可靠的钢结构连接方法，其步骤简单、效果可靠，是现代化建筑领域必不可少的一种结构连接方法，在工程建设中有着广泛的应用前景。

大六角摩擦型高强螺栓施工工艺

大六角摩擦型高强螺栓施工工艺大六角摩擦型高强螺栓施工工艺 (1)1.高强螺栓概述 (2)2.高强螺栓保管 (2)3.高强度螺栓性能检测 (3)4.施工准备 (4)5.高强度螺栓安装工艺及方法 (6)6.安装施工检查 (6)7.现场主要问题的发生原因和对策 (6)8.高强度螺栓施工质量保证措施 (6)9.高空作业安全措施 61.高强螺栓概述2.大六角摩擦型高强螺栓安装前, 构件将采用临时安装螺栓进行临时固定, 待高强螺栓完成部分安装时, 拆除临时安装螺栓, 以高强螺栓代替。

3.螺栓、螺母、垫圈均应附有质量证明书且符合现行国家标准《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)的规定。

高强度螺栓连接钢材的摩擦面应进行抛丸处理, 本工程所用高强螺栓抗滑移系数µ=0.50。

4.高强螺栓保管5.高强度螺栓性能检测名称类别试件试验方法注意事项高强度螺栓栓性能检验高强度螺栓紧固轴力试验现场安装用螺栓随机抽（1）、连接副预拉力采用经计量检定、校准合格的轴力计进行测试。

（2）、采用轴力计方法复验连接副预拉力时, 应将螺栓直接插入轴力计。

（3）、紧固螺栓分初拧、终柠两次进行, 初拧应采用手动扭矩板手或专用定扭电动板手;初拧值应为预拉力标准值50%左右。

终拧应采用专用电动板手, 至尾部梅花头拧掉,读出预拉力值。

（3）、紧固螺栓分初拧、终柠两次进行，初拧应采用手动扭矩板手或专用定扭电动板手;初拧值应为预拉力标准值50%左右。

终拧应采用专用电动板手，至尾部梅花头拧掉，读出预拉力值。

（1）、扭剪型高强度螺栓应在施工现场待安装的螺栓批中随机抽取, 每批应抽取8套连接副进行复验。

（2）、试验用的电测轴力计、油压轴力计、电阻应变仪、扭矩板手等计量器具,应在试验前进行标定, 其误差不得超过2%。

（3）、每套连接副只应做一次试验, 不得重复使用。

（4）、在紧固中垫圈发生转动时, 应更换连接副, 重新试验。

大六角高强度螺栓连接工艺标准

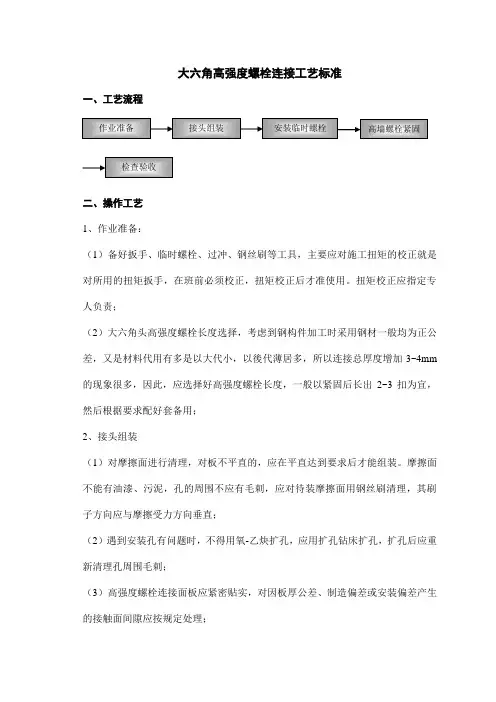

大六角高强度螺栓连接工艺标准一、工艺流程二、操作工艺1、作业准备：（1）备好扳手、临时螺栓、过冲、钢丝刷等工具，主要应对施工扭矩的校正就是对所用的扭矩扳手，在班前必须校正，扭矩校正后才准使用。

扭矩校正应指定专人负责；（2）大六角头高强度螺栓长度选择，考虑到钢构件加工时采用钢材一般均为正公差，又是材料代用有多是以大代小，以後代薄居多，所以连接总厚度增加3~4mm 的现象很多，因此，应选择好高强度螺栓长度，一般以紧固后长出2~3扣为宜，然后根据要求配好套备用；2、接头组装（1）对摩擦面进行清理，对板不平直的，应在平直达到要求后才能组装。

摩擦面不能有油漆、污泥，孔的周围不应有毛刺，应对待装摩擦面用钢丝刷清理，其刷子方向应与摩擦受力方向垂直；（2）遇到安装孔有问题时，不得用氧-乙炔扩孔，应用扩孔钻床扩孔，扩孔后应重新清理孔周围毛刺；（3）高强度螺栓连接面板应紧密贴实，对因板厚公差、制造偏差或安装偏差产生的接触面间隙应按规定处理；3、安装临时螺栓（1）钢构件组装时应先安装临时螺栓，临时安装螺栓不能用高强度螺栓代替；临时安装螺栓的数量一般应占连接板组孔群中的1/3，不能少于2个；（2）少量孔位不正，位移量又较少时，可以用冲钉打入定位，然后再上安装螺栓；（3）板上空位不正，位移较大时应用绞刀扩孔；（4）个别孔位位移较大时，应补焊后重新打孔；（5）不得用冲子边校正孔位边穿入高强度螺栓；（6）安装螺栓达到30%时，可以将安装螺栓拧紧定位；4、安装高强度螺栓（1）高强度螺栓应自由穿入孔内，严禁用锤子将高强度螺栓强行打入孔内；（2）高强度螺栓的穿入方向应该一致，局部受结构阻碍时可以除外；（3）不得在下雨天安装高强度螺栓；（4）高强度螺栓垫圈位置应该一致，安装时应注意垫圈正、反面方向；（5）高强度螺栓在拴孔内部的受剪，应及时拧紧；5、高强度螺栓的紧固（1）打六角头高强度螺栓全部安装就位后，可以开始紧固。

紧固方法一般分两步进行，即初拧和终拧，应将全部高强度螺栓进行初拧，初拧扭矩应为标准轴力的60%~80%，具体还要根据钢板厚度、螺栓间距等情况适当掌握。

高强螺栓连接施工工艺

高强螺栓连接施工工艺高强螺栓连接是近年发展起来的一种新型连接型式，高强螺栓和螺母均用高强度钢制成。

通过拧紧螺栓，对高强螺栓施加以强大的预拉力，借高强螺栓轴力夹紧经摩擦处理的板束，从而使板面之间产生摩擦力，并以摩擦力传递外力。

这种连接型式具有：传力均匀，受力性能好，承载力高，耐疲劳，安全可靠；施工简便、迅速，易于掌握，可以拆换等优点。

本工艺标准适用于钢结构安装用高强螺栓施工。

一、材料要求1、高强螺栓有大六角头高强螺栓和扭剪型高强螺栓两类。

其力学性能和紧固后的连接性能相同，只外形和操作工艺不同；扭剪型高强螺栓只少一个垫圈。

要求螺栓、螺母、垫因配套，均应附有质量证明书，并应符合设计要求和国家标准的规定。

螺栓、螺母、垫圈不配套，螺纹损伤的不能使用；如有锈蚀应抽样检查紧固轴力，满足要求后方可使用。

2、涂料涂料的品种、性能和色泽均应符合设计要求，并应有质量证明书。

二、主要机具设备1、机械设备砂轮机、喷砂机、电钻等。

2、主要工具电动扭矩扳手、手动扭矩扳手、一般开口扳手、轴力计、钢尺、铰刀、尖头撬律、冲钉、钢钎等。

三、作业条件1、编制高强螺栓安装操作规程，或施工工艺卡，并进行技术交底。

2、备齐操作机具设备，并进行维修、试用，使处于完好状态；钢尺，电动、手动扭矩扳手应经计量部门检定校正，并取得证明。

3、检查安装钢构件的轴线和连接部位的位置、标高是否符合设计要求，如有过大偏差应及时处理。

4、检查连接部位螺栓孔的孔径和孔距、孔边的光滑度是否符合要求，有毛刺的必须去掉。

5、对高强度大六角头螺栓和扭剪型高强螺栓的连接副，应按出厂批号分别复验扭矩系数和预拉力。

前者的平均值和标准差；后者的平均值和变异系数，均应符合国家现行《钢结构高强螺栓连接的设计、施工及验收规程》的规定。

6、对构件的连接部位及垫板的摩擦面，安装前，应逐组复验所附试件的摩擦系数，合格后方可进行安装。

摩擦面严禁被油污、油漆等污染。

7、检查高强螺栓的数量、规格、配套和外现质量，符合要求的，按规格分类装箱存放备用，不合要求的按有关规定处理。

大六角头高强度螺栓连接施工之扭矩法施工

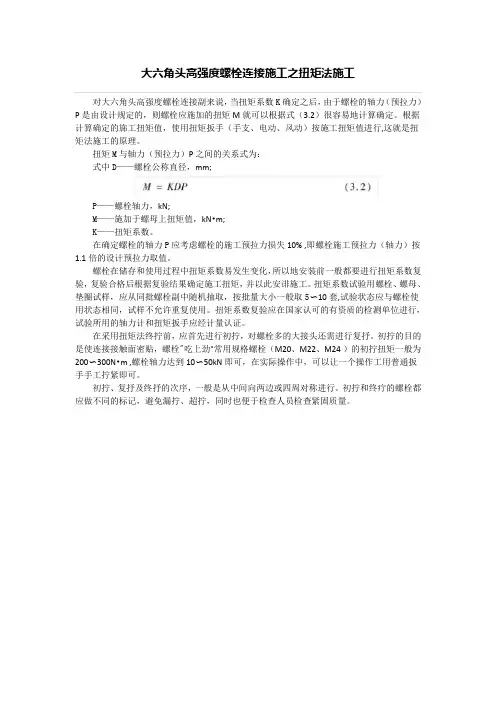

大六角头高强度螺栓连接施工之扭矩法施工
对大六角头高强度螺栓连接副来说，当扭矩系数K确定之后，由于螺栓的轴力（预拉力）P是由设计规定的，则螺栓应施加的扭矩M就可以根据式（3.2）很容易地计算确定。

根据计算确定的旆工扭矩值，使用扭矩扳手（手支、电动、风动）按施工扭矩值进行,这就是扭矩法施工的原理。

扭矩M与轴力（预拉力）P之间的关系式为：
式中D——螺栓公称直径，mm;
P——螺栓轴力，kN;
M——施加于螺母上扭矩值，kN•m;
K——扭矩系数。

在确定螺栓的轴力P应考虑螺栓的施工预拉力损失10% ,即螺栓施工预拉力（轴力）按1.1倍的设计预拉力取值。

螺栓在储存和使用过程中扭矩系数易发生变化，所以地安装前一般都要进行扭矩系数复验，复验合格后根据复验结果确定施工扭矩，并以此安诽施工。

扭矩系数试验用螺栓、螺母、垫圈试样，应从同批螺栓副中随机抽取，按批量大小一般取5〜10套,试验状态应与螺栓使用状态相同，试样不允许重复使用。

扭矩系数复验应在国家认可的有资质的检测单位进行，试验所用的轴力计和扭矩扳手应经计量认证。

在采用扭矩法终拧前，应首先进行初拧，对螺栓多的大接头还需进行复抒。

初拧的目的是使连接接触面密贴，螺栓"吃上劲"常用规格螺栓（M20、M22、M24 ）的初拧扭矩一般为200〜300N•m ,螺栓轴力达到10〜50kN即可，在实际操作中，可以让一个操作工用普通扳手手工拧紧即可。

初拧、复抒及终抒的次序，一般是从中间向两边或四周对称进行。

初拧和终疔的螺栓都应做不同的标记，避免漏拧、超拧，同时也便于检查人员检查紧固质量。

大六角高强度螺栓连接工艺标准(503-96)

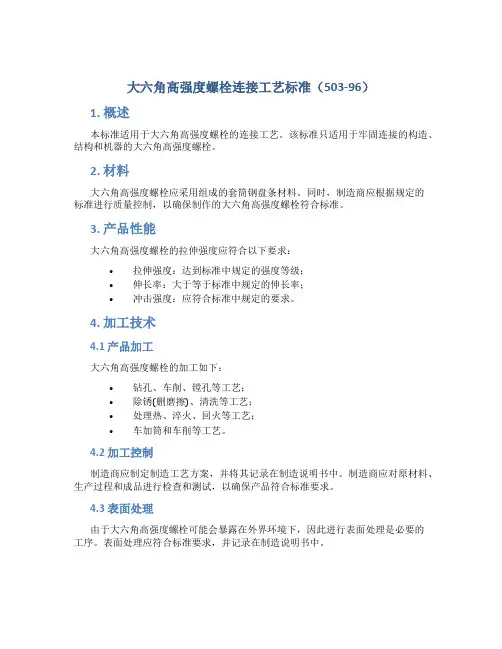

大六角高强度螺栓连接工艺标准（503-96）1. 概述本标准适用于大六角高强度螺栓的连接工艺。

该标准只适用于牢固连接的构造、结构和机器的大六角高强度螺栓。

2. 材料大六角高强度螺栓应采用组成的套筒钢盘条材料。

同时，制造商应根据规定的标准进行质量控制，以确保制作的大六角高强度螺栓符合标准。

3. 产品性能大六角高强度螺栓的拉伸强度应符合以下要求：•拉伸强度：达到标准中规定的强度等级；•伸长率：大于等于标准中规定的伸长率；•冲击强度：应符合标准中规定的要求。

4. 加工技术4.1 产品加工大六角高强度螺栓的加工如下：•钻孔、车削、镗孔等工艺；•除锈(删磨擦)、清洗等工艺；•处理热、淬火、回火等工艺；•车加筒和车削等工艺。

4.2 加工控制制造商应制定制造工艺方案，并将其记录在制造说明书中。

制造商应对原材料、生产过程和成品进行检查和测试，以确保产品符合标准要求。

4.3 表面处理由于大六角高强度螺栓可能会暴露在外界环境下，因此进行表面处理是必要的工序。

表面处理应符合标准要求，并记录在制造说明书中。

5. 检查和测试制造商应对原材料、生产过程和成品进行严格的检查和测试，以确保产品符合标准要求。

对于每个批次的产品，制造商还应证明其质量检查符合标准的要求，并将其记录在制造说明书中。

6. 标志和包装制造商应在产品上标明以下信息：•生产日期；•产品型号和标准号；•产品等级，例如强度等级；•制造商的商标或名称。

大六角高强度螺栓的包装应符合标准要求，以确保产品不受损坏。

7. 结束语本文介绍了大六角高强度螺栓连接工艺标准（503-96）的材料、产品性能、加工技术、检查和测试、标志、包装等方面的标准要求，这些要求将保证大六角高强度螺栓的质量和性能符合标准，并能够在各种应用场合下可靠地使用。

高强度螺栓连接施工作业指导书

扭剪手动扭矩扳手，是一种紧固扭剪型高强度螺栓使用的手动力矩扳手，配合扳手紧固螺栓的套筒，设有内套筒弹簧、内套筒和外套筒。这种扳手靠螺栓尾部的卡头得到紧固反力，使紧固的螺栓不会同时转动。紧固完毕后，扭剪型高强度螺栓卡头在颈部被剪断。所需扭矩可以目视检查。
（三）、紧固扭矩的计算准备
由于在高强度螺栓的施工中对于大六角高强度螺栓通常采用扭矩法紧固，即用能控制紧固扭矩的带音响式扳手、指针式扳手或电动扭矩扳手施加扭矩，使螺栓产生预定的预拉力。因此在施工前必须先计算确定施工终拧扭矩，以确保高强度螺栓紧固质量。可按下式计算确定：
承压型连接：对于高强度螺栓连接接头，当外力超过摩擦阻力后，接头发生明显的滑移，高强度螺栓杆与连接板孔壁接触并受力，这时外力靠连接接触面间的摩擦力、螺栓杆剪切及连接板孔壁承压三方共同传递，其极限破坏状态为螺栓剪断或连接板承压破坏，该种连接承载力高，可以利用螺栓和连接板的极限破坏强度，经济性能好，但连接变形大，可应用在非重要的构件连接中。
Tc= K·Pc·d
式中Tc———终拧扭矩值（N·m）；
Pc———施工预拉力值标准值（kN），见下表；
d———螺栓公称直径（mm）；
K———扭矩系数，根据生产厂提供的扭矩系数值或按规范规定试验确定。
高强度螺栓连接副施工预拉力标准值（kN）
螺栓的
性能等级
螺栓公称直径（mm）
M16
M20
M22
M24
M27
M30
8.8s
ห้องสมุดไป่ตู้75
120
150
170
225
275
10.9s
110
170
210
250
320
390
三、高强度螺栓的储运与保管

高强度螺栓施工工艺

高强度螺栓施工工艺适用范围：用于工业与民用建筑钢结构工程中的高强度螺栓连接的施工与验收。

一、材料要求(一)高强度螺栓的规格数量应根据设计的直径要求，按长度分别进行统计，根据施工实际需要的数量多少、施工点位的分布情况、构件加工质量和运输损坏情况、现场的储运条件、工程难度等因素，考虑20%~5%的损耗，进行采购。

(下)高强度螺栓连接副必须经过以下试验符合规范要求时方可出厂：1.材料的炉号、制作批号、化学性能与机械性能证明或试验。

2.螺栓的楔负荷试验。

3.螺母的保证荷载试验。

4.螺母及垫圈的硬度试验。

5.连接件的扭矩系数试验（注明试验温度）。

大六角头连接件的扭矩系数平均值和标准偏差；扭剪型连接件的紧固轴力平均值和变异系数。

6紧固轴力系数试验。

7产品规格、数量、出厂日期、装箱单。

二、主要机具(一)高强度螺栓施工最主要的施工机具就是力矩扳子，根据施工对象分别有：1 扭剪型高强度螺栓用扳子。

目前我们在市场上常见的日本产扭剪型高强度螺栓扳子的性能参数见下表。

日本产扭剪型高强度螺栓用板子的性能电动扭矩扳子一般由机体、扭矩控制盒、套筒、反力承管器、漏电保护器组成，常用的电动扭矩扳子性能参见下表。

电动扭矩扳子性能可调扭矩值范围：98-980N·m主视表精度：4.9 N·m副视表精度：0.49 N ·m负荷方向：柄长度：1.4m4.通用机具、手动工具。

为提高施工效率，我们一般还可以选用风动扳手进行初拧，根据风动扳手的标准扭矩调节空气压力即可初步设定扳手的输出扭矩，用于螺栓的初拧，可大大提高施工效率。

其他必备的工具有：检测合格的力矩扳手（其中至少一把应送有关部门进行校准，在施工中一般不用于直接施工，专用于其他施工工具的校准和施工检测）、手动棘轮扳手、橄榄冲子（俗称过眼冲钉，形似橄榄）、力矩倍增计、手锤、钢丝刷等。

三、作业条件(一)高强度螺栓长度的选用。

高强度螺栓紧固后，以丝扣露出2-3扣为宜，一个工程的高强度螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度＝板束厚度＋附加长度螺栓长度取整为5mm的倍数，余数2舍3进，对于长度特别长的可以取为10mm的整倍数进行归类。

12.9级高强螺栓施工与质量控制

12.9级大六角头高强度螺栓安装质量控制过程申凤国关中武孙亮（中建一局钢结构工程有限公司）摘要：俄罗斯联邦大厦A塔建成后将成为欧洲第一高楼，其中32～36、59～65层钢结构转换层的构件，全部采用12.9级大六角头高强螺栓连接。

施工单位在施工中，积累了大量该型号高强螺栓施工质量控制的经验，可为同类工程的施工提供借鉴。

本文以59～65层钢结构转换层为例，具体介绍了12.9级大六角头高强螺栓的施工与质量控制。

关键词：俄罗斯联邦大厦 12.9级大六角头高强螺栓质量控制一、俄罗斯联邦大厦项目简介1．项目概况俄罗斯联邦大厦位于莫斯科市中心行政区克拉斯诺波列斯宁斯卡娅沿岸大街，大厦A塔为93层钢筋混凝土结构（340m），总高度为欧洲第一高楼（448m），建成后是世界上以混凝土为主体结构第一高楼。

在A塔为了侧面承重和结构墙分压，在32～36、59～65增加钢结构技术转换层，采用嵌入式钢结构，将核心筒与周边柱子及柱间桁架进行连接。

在59-65钢结构转换层转换层的钢结构包括：布置在结构钢筋混凝土外围边柱之间的三个带状桁架61TR 1－3；刚接在建筑现浇钢筋混凝土核心筒的四品转换桁架61TR 6、7、8、9；连接转换桁架TR8和TR9的两个传力桁架61TR 5、12。

钢结构总重约为3400吨，结构连接：生根于混凝土楼板上的42根立柱，采用将支撑板与地脚螺栓连接整体预埋于混凝土中，转换层安装时立柱与支撑板焊接的方法；其余所有构件全部为12.9级高强度螺栓连接。

59-65转换层使用强度等级12.9的М30高强螺栓，高强螺栓总数约为82536颗。

2．俄罗斯联邦大厦59-65钢结构转换层12.9级大六角头高强螺栓施工特点59-65钢结构转换层具有五多，四大，一高的特点。

五多：⑴安装高强度螺栓数量多：此工程共计安装82536套；⑵节点数量多；⑶节点连接板数量多：节点一侧连接板迭接多达9块，双侧累计达到18块；⑷节点螺栓群数量多：节点连接板一侧安装螺栓达424套（配图）；⑸高强度螺栓长度规格多：此工程安装使用螺栓长度规格共计23种。

钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术要求(GB1231-91)

钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术要求（GB1231-91）详细介绍：发布时间：2007-5-18 8:55:343 技术要求3.1 性能等级、材料及使用配合3.1.1 螺栓、螺母、垫圈的性能等级和推荐材料按表1的规定。

表中35 VB钢的技术条件如附录A(补充件)。

表1类别性能等级推荐材料标准编号适用规格螺栓10.9 S20MnTiB GB 3077 ≤M2435VB ≤M30 8.8 S40B GB 3077 ≤M2445 GB 699 ≤M2235 GB 699 ≤M20螺母10 H45、35 GB 69915MnVB GB 3077 8 H 35 GB 699垫圈HRC35～45 45、35 GB 6993.1.2螺栓、螺母、垫圈的使用配合按表2的规定。

表2螺栓螺母垫圈lO.9 S 10 H HRC 35～458.8 S 8 H HRC 35～453.2 机械性能3.2.1 螺栓机械性能3.2.1.1 试件机械性能制造厂须将制造螺栓的材料取样制成试件，进行拉力试验，其结果应符合表3的规定。

当螺栓的材料直径≥16 mm时，根据用户要求，制造厂还须增加常温冲击韧性试验，其结果应符合表3的规定。

性能等级抗拉强度αbMP a屈服强度σ0.2MP a伸长率δ5%收缩率ψ%冲击韧性ακJ/cm2不小于lO.9 S l040～l240 940 10 42 598.8 S 830～l030 660 12 45 78 3.2.1.2实物机械性能进行螺栓实物楔负载试验时，当拉力载荷在表4规定的范围内，断裂应发生在螺纹部分或螺纹与螺杆交接处。

表43.2.1.3硬度当螺栓l/d≤3时，如不能做楔负载试验，允许做芯部硬度试验。

芯部硬度值应符合表5的规定。

3.2.1.4 脱碳层螺栓的脱碳层按GB 3098.1表3的有关规定。

3.2.2 螺母机械性能3.2.2.1 保证载荷螺母的保证载荷应符合表6的规定。

【施工】分享高强度螺栓施拧工艺

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 【关键字】施工高强度螺栓施拧工艺xxx公路大桥钢塔柱节段间采用端面金属接触+摩擦型高强度螺栓连接并用接头（螺栓孔φ33、M30高强度螺栓），其中端面金属接触主要传递压力，拼接板和高强度螺栓主要承受弯矩，同时拼接板还有抑制塔壁面外变形的效果。

1．高强度螺栓的验收和复验⑴高强度螺栓连接副由一个10.9S高强度大六角头螺栓，一个10H高强度大六角螺母、两个HRC35～45高强度垫圈组成。

本文所称“高强度螺栓”系指“高强度螺栓连接副”。

⑵高强度螺栓的规格尺寸、技术条件，除应符合国标GB/T1228～1231-2006的规定外，还应满足各自供货协议书的规定。

验收时制造厂应以批为单位供货，并提供产品质量检验报告书及出厂合格证。

⑶高强度螺栓应及时复验，复验的主要项目有：扭矩系数、楔负载、螺母、垫圈硬度、螺母保证载荷。

合格的螺栓方可在产品上使用。

复验应符合国家标准GB/T1231-2006的规定，复验后如对产品的质量有异议，应在产品质量保证期内向生产厂提出，进行仲裁试验。

⑷制造厂在包装箱醒目的位置注明规格、批量、数量、生产日期，以便于验收和储存保管。

2．高强度螺栓的储存和管理⑴高强度螺栓入库前应打开集装箱进行全面检查，按包装箱所注明的规格、数量核查总数量是否正确。

要作好防潮、防尘工作，集装箱应以木板垫高，防止高强度螺栓表面状况改变和锈蚀，以确保高强度螺栓的保存质量。

入库后要建立明细库存表，发放登记表。

⑵螺栓、螺母、垫圈应保持其原有的表面处理状况，为不使高强度螺栓的扭矩系数发生变化，保管期内不得任意打开包装箱，以防止螺栓生锈和沾染脏物。

一旦发现表面处理状况变化较大，可退回生产厂家重新进行磷、皂化处理。

⑶应指派专人领取高强度螺栓，并放入钢塔节段横隔板仓内（若因塔段吊重限制，可在桥位单独吊装到相应节段），领料由库管人员签字生效，螺栓应带包装箱一并搬运，要轻拿轻放，防止螺纹碰伤。

高强度大六角头螺栓

高强度大六角头螺栓1．作业条件1.1钢构件已就位，并符合设计和国家现行标准《钢结构工程施工质量验收规范》GB50205的要求。

1.2高强度大六角头螺栓连接副已复验合格，连接摩擦面平整无油污，扭矩扳手已标定。

1.3材料已进场报验，前道工序已检验合格。

1.4安装高强度大六角头螺栓前，应用普通C级螺栓和冲钉临时固定，每个节点上穿入的数量应符合下列要求：（1）临时螺栓不少于该节点孔数的1/3，且不应少于2个；（2）冲钉不应多于临时螺栓的30%。

1.5机具设备撬棍、冲钉、手锤、扁铲、电钻、铰刀、磨光机、普通扳手、扭矩扳手等。

2．操作工艺2.1工艺流程结构尺寸校正—用冲钉校准孔位—安装临时螺栓—必要时铰刀铣孔—安装高强度螺栓—初拧—（复拧）—终拧—检查验收—油漆封闭。

2.2操作方法2.2.1摩擦面间隙1mm～3mm时，应矫平连接板，摩擦面间隙小于1mm时，可不处理。

安装高强度螺栓时，构件摩擦面应保持干燥，不得在雨中作业。

2.2.2当发现孔错位不能穿入高强度螺栓时，则该部分孔可用铣刀铣孔，铣孔后的孔径不得大于1.2倍螺栓直径；当孔位相错较多且连接板厚度小于20mm 时可用和母材相匹配的低氢型焊条补孔，修磨平整后重新钻孔。

严禁敲击螺栓强行穿入孔内，严禁气割扩孔。

2.2.3一般高强度螺栓的拧紧分初拧、终拧两次进行；对大型螺栓群或接头刚度大、钢板较厚的节点，应分初拧、复拧和终拧三次进行；初拧扭矩为施工扭矩的50%，复拧扭矩等于初拧扭矩值；初拧和复拧后的高强度螺栓应用颜色在螺母上涂标记。

2.2.4高强度大六角头螺栓应按施工扭矩值进行终拧，其值按下式计算确定：T﹦K×P×D式中T—施工终拧扭矩N.mK—扭矩系数平均值应为0.110～0.150，标准偏差小于或等于0.010；P—施工预拉力标准值KN见表1；D—高强度螺栓公称直径mm。

2.2.6高强度大六角头螺栓拧紧时，只容许在螺母上施加扭矩。

2.2.7初拧、终拧紧固顺序是从接头刚度较大的部位向约束较小的方向，栓群中心向四周顺序进行。

(建筑施工工艺标准)大六角高强度螺栓连接工艺标准及施工方案精编

（建筑施工工艺标准）大六角高强度螺栓连接工艺标准及施工方案大六角高强度螺栓连接工艺标准及施工方案1范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。

222施工准备2.1材料：2.1.1螺栓、螺母、垫圈均应附有质量证明书，且应符合设计要求和国家标准的规定。

2.1.2大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。

2.1.3大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。

2.1.4高强度垫圈的规格、尺寸及重量应符合表5-6的规定。

钢结构用大六角头高强度螺栓的规格、尺寸及重量表5-460 58.5 61.5136. 265 63.5 66.5 144.5 70 68.5 71.5 152.8 75 73.5 76.5 161.2 80 78.5 81.5 169.5 85 83.25 86.75 177.8 90 88.25 91.75 186.1 95 93.25 96.75 194.4100 98.25 101.75 202. 8110 108.25 111.75219.4120 118.25 121.75236.1注：1.括号内的规格，尽可能不采用。

2.虚线之上部分的螺纹长度，按l0栏内的前面数值采用（亦允许螺杆上全部制出螺纹）；虚线以下部分的螺纹长度，按l0栏内的后面数值采用。

3.d w的最大尺寸，等于s的实际尺寸。

钢结构用高强度大六角螺母的规格、尺寸及重量表5-5注：1.括号内的规格，尽可能不采用。

2.d w的最大尺寸，等于s的实际尺寸。

钢结构用高强度垫圈的规格、尺寸及重量表5-6注：括号内的尺寸，尽可能不采用。

2.1.5不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。

不同等级的大六角头高强度螺栓的材料性能表5-72.1.6不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。

不同规格大六角头高强度螺栓的机械性能、拉力表5-82.1.7大六角头高强度螺栓的硬度应符合表5-9的规定。

高强螺栓安装要求及法兰贴合面的工艺要求

第五章高强度螺栓的安装技术要求及法兰贴合面的工艺要求一、概论高强度螺栓摩擦联接广泛应用于机械、桥梁、建筑、高速立交钢梁等钢结构。

在起重运输机械中也大量使用高强度螺栓摩擦联接，如门式起重机的转盘和转柱联接、装卸桥海陆侧门框的联接、集装箱轮胎式起重机的支腿和鞍梁的联接、装船机旋转架之间的联接等。

本章就高强度螺栓摩擦联接的技术条件、安装要求、除锈及运输等诸方面制订出一些“标准”，供公司工艺和施工使用。

二块以上的板件用螺栓、螺母联结，当外力W沿垂直螺栓轴线方向作用，而板间结合强度受接触面的摩擦力支配时，称为“摩擦联接”。

当能预期到螺栓孔与螺栓光杆部分精密配合的机械零件时，即可采用剪切联接设计（铰制联接）。

如钢结构所用构件的联接开孔很多，而铰孔精密加工很困难时，则一般不用铰制联接，而用本章介绍的高强度螺栓摩擦联接。

高强度螺栓的联接强度是由摩擦面的摩擦力提供的，所以为了产生必须的摩擦力，需要细心注意摩擦面的状态和螺栓、螺母的紧固。

而且在联接中为了得到足够的强度，需要采用淬火回火处理的中碳钢或合金钢制造的螺栓和具有与螺栓相应强度的螺母，并为了使旋紧扭矩稳定须用硬化的表面光滑的垫圈。

二、高强螺栓的材料及机械性能(a) 高强度螺栓，螺母，垫圈的机械性能（b）高强度螺栓的抗拉载荷三、联接副扭矩系数值及设计资料（a）联结副扭矩系数值K：联接副的扭矩系数值公式如下：K＝M/(D*Fo)式中，K ：扭矩系数（查螺栓测试报告）M ：施行拧扭矩（kg.m）D ：螺栓外经公称直径尺寸(m)Fo：螺栓预拉力（Kg）（b）设计资料①螺栓有效截面积As②屈服极限σs如用中国国标GB1229～1230时，σs如下：8.8级螺栓σs σs＝6400～6600Kg/cm²10.9级螺栓σs σs＝9400～9900Kg/cm²③预紧螺栓时所施加预紧力控制在（0.6~0.7σs）范围，设Fo 为预紧力：Fo＝（0.6~0.7）×σs×As;预紧力矩：Mo＝K×Fo×d （Kgm）;公式中Fo－预紧力（kg）、d－直径（m）、K－扭矩系数，一般K＝0.12~0.17，平均取K＝0.145;螺栓出厂时均有报告说明。

大六角头高强度螺栓连接施工之转角法施工

大六角头高强度螺栓连接施工之转角法施工
因扭矩系数的离散性，特别是螺栓制造质量或施工管理不善，扭矩系数大于标准值（平均值和变异系数），在这种情况下采用扭矩法施工，即用扭矩值控制螺栓轴力的方法就会出现较大误差，欠拧或超拧问题突出。

为解决这一问题，引入转角法施工，即利用螺母旋转角度以控制螺杆弹性伸长量来控制螺栓轴向力的方法。

试验结果表明，螺栓在初拧以后，螺母的旋转角度与螺栓轴向力成对应关系，当螺栓受拉处于弹性范围内，两者呈线性关系。

根据这一线性关系，在确定了螺栓的施工预拉力后，就很容易得到螺母的旋转角度，施工操作人员按照此旋转角度紧固施工就可以满足设计上对螺栓预拉力的要求，这就是转角法施工的基本原理。

高强度螺栓转角法施工分初拧和终抒两步进行（必要时需增加复拧），初拧的要求比扭矩法施工要严。

初拧扭矩与扭矩法相同，对于常用螺栓（M20、M22、M24）定在200〜300N •m比较合适，原则上应该使连接板缝密贴为准。

终拧是在初拧的基础上，再将螺母拧转一定角度，使螺栓轴向力达到施工预拉力。

转角法施工次序如下：
a.初拧：采用定扭扳手，从栓群中心顺序向外拧紧螺栓。

b.初拧检查：一般采用敲击法，即用小锤逐个检查，目的是防止螺栓漏拧。

c.划线：初拧后螺栓逐个进行划线。

d.终拧：用专用扳手使螺母再旋转一定角度，螺栓群紧固的顺序同初拧。

e.终抒检查：对终拧后的螺栓逐个检查螺母旋转角度是否符合要求，可用量角器检查螺栓与螺母上划线的相对转角。

f.作插记：对终拧完的螺栓用不同颜色笔作出明显的标记，以防漏拧和超拧，并供质检人员检查。

钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术

______________________________________________________________________________________1主题内容与适用范围本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标记及包装。

本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接。

2 引用标准GB 3077 合金结构钢技术条件GB 699 优质碳素结构钢钢号和一般技术条件GB 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB 3098.2 紧固件机械性能螺母GB 196 普通螺纹基本尺寸(直径l～600 ram)GB 197 普通螺纹公差与配合(直径1～355 mm)GB 2 紧固件外螺纹零件的末端GB 3103.1 紧固件公差螺栓、螺钉和螺母GB 3103.3 紧固件公差平垫圈GB 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求GB 5779.2 紧固件表面缺陷螺母一般要求GB 228 金属拉伸试验法GB 229 金属夏比(u型缺E1)冲击试验方法GB 230 金属洛氏硬度试验方法GB 4340 金属维氏硬度试验方法GB 1237 紧固件的标记方法GB 90 紧固件验收检查、标志与包装GB/T 1228 钢结构用高强度大六角头螺栓GB/T 1229 钢结构用高强度大六角螺母GB/T 1230 钢结构用高强度垫圈3 技术要求3.1 性能等级、材料及使用配合__________________________________________________________________________________________ 国家技术监督局]991-04-22批准 1992-01-01实施13.1.1 螺栓、螺母、垫圈的性能等级和推荐材料按表1的规定。

高强度螺栓连接副施工工艺

高强度螺栓连接副施工工艺高强度螺栓连接副的施工应符合《铁路钢桥高强度螺栓连接施工规定》（TBJ214-92）。

一．施工准备1．本桥使用的M22高强度大六角头螺栓连接副，是由一个大六角头螺栓、一个大六角螺母和两个垫圈组成。

其型式尺寸、技术条件应符合国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》（GB/T1228~1231－91）的规定。

2．高强度螺栓连接副应由生产厂按批配套供货，必须有生产厂按批提供的产品质量保证书。

3．高强度螺栓连接副在运输、保管过程中应防雨、防潮，并应轻装轻卸，防止损伤螺纹。

4．高强度螺栓连接副应按包装箱上注明的批号、规格分类保管，室内架空存放，堆码高度不超过五层。

保管期内不得任意开箱，防止生锈和沾染脏物。

5．运到工地的高强度螺栓连接副应及时进行复验，复验应符合国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB/T1231－91）的规定，合格的方许使用。

6．抗滑移系数试件与钢梁应为同一材质、同批制造、同一摩擦面处理工艺，并在相同条件下运输、存放。

二．高强度螺栓连接副的安装1．桥梁拼装前，必须进行抗滑移系数试验，每批试件的抗滑移系数的最小值必须等于或大于设计规定值。

试验方法应符合《铁路钢桥栓接板面抗滑移系数试验方法》（TB2137—90）。

2．桥梁拼装前，应除去栓接面毛刺、飞边、焊接飞溅物，并用细铜丝刷、干净绵丝除去栓接面和栓孔内的赃物。

对沾有油污处，应用汽油或丙酮擦净。

栓接面必须干燥，不应在雨中作业。

3．桥梁拼装时，按要求每个节点应穿入足够数量的螺栓和冲钉，拼装用普通螺栓数量应不少于孔群栓孔数的25%，冲钉不少于10%。

并不得用高强度螺栓充当拼装螺栓。

4．高强度螺栓连接副的安装应在桥梁位置调整准确后进行。

采用扭矩法施拧时，高强度螺栓、螺母、垫圈必须按生产厂提供的批号配套使用，并不得改变其出厂状态。

5．安装高强度螺栓时，构件的摩擦面应保持干燥，严禁在雨雪天气中施工。

高强螺栓连接施工工艺标准

高强螺栓连接施工工艺标准3.6.1 总则3.6.1.1 适用范畴本工艺标准适用与工业与民用建筑钢结构工程中的高强度螺栓连接的施工与验收。

3.6.1.2 编制参考标准及规范本工艺标准的编制参考了以下标准和规范：《钢结构工程施工施工质量验收规范》GB50205-2001《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82—91）《钢结构用大六角螺栓》GB1228《钢结构用高强度垫圈型式与尺寸》GB1229《钢结构用大六角螺栓、大六角螺母、垫圈技术条件》GB1231《钢结构用扭剪型高强螺栓连接付形式尺寸》GB3632《钢结构用扭剪型高强螺栓连接付技术条件》GB36333.6.2符号T c—施工扭矩（N·m）；K—高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入。

P c—高强度螺栓施工预拉力（KN）；d－高强度螺栓螺杆直径（mm）。

3.6.3差不多规定3.6.3.1高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后才能够开始施工。

3.6.3.2 高强度螺栓的制孔按表3.6.3.2-1的要求选配，高强度螺栓连接构件制孔承诺偏差见表5.2：表3.6.3.2-1高强螺栓孔径选配表注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强螺栓孔径可按表中值减少0.5~1.0mm。

表3.6.3.2-2 高强度螺栓连接构件制孔承诺偏差3、高强度螺栓的孔距和边距值，见下表3.6.3.2-3表3.6.3.2-3设计有规定时按设计要求采纳。

4、高强螺栓的连接构件的孔距承诺偏差,见下表3.6.3.2-43.6.4施工预备3.6.4.1技术预备1．高强螺栓长度的选用高强螺栓紧固后，以丝扣露出2~3扣为宜，一个工程的高强螺栓，第一按直径分类，统计出钢板束厚度，依照钢板束厚度，按下列公式选择所需长度：螺栓长度=板束厚度+附加长度螺栓长度取整为5㎜的倍数，余数2舍3进，关于长度专门长的能够取为10㎜的整倍数进行归类。
