黑度计的使用.

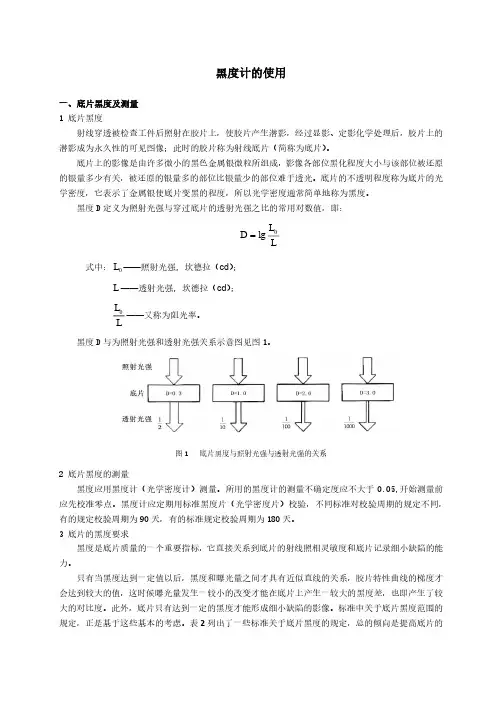

黑度计的使用一、底片黑度及测量1 底片黑度射线穿透被检查工件后照射在胶片上,使胶片产生潜影,经过显影、定影化学处理后,胶片上的潜影成为永久性的可见图像;此时的胶片称为射线底片(简称为底片)。
底片上的影像是由许多微小的黑色金属银微粒所组成,影像各部位黑化程度大小与该部位被还原的银量多少有关,被还原的银量多的部位比银量少的部位难于透光。
底片的不透明程度称为底片的光学密度,它表示了金属银使底片变黑的程度,所以光学密度通常简单地称为黑度。
黑度D 定义为照射光强与穿过底片的透射光强之比的常用对数值,即:LL D 0lg式中:0L ——照射光强, 坎德拉(cd );L ——透射光强, 坎德拉(cd ); LL 0——又称为阻光率。
黑度D 与为照射光强和透射光强关系示意图见图1。
2 底片黑度的测量黑度应用黑度计(光学密度计)测量。
所用的黑度计的测量不确定度应不大于0.05,开始测量前应先校准零点。
黑度计应定期用标准黑度片(光学密度片)校验,不同标准对校验周期的规定不同,有的规定校验周期为90天,有的标准规定校验周期为180天。
3 底片的黑度要求黑度是底片质量的一个重要指标,它直接关系到底片的射线照相灵敏度和底片记录细小缺陷的能力。
只有当黑度达到一定值以后,黑度和曝光量之间才具有近似直线的关系,胶片特性曲线的梯度才会达到较大的值,这时候曝光量发生一较小的改变才能在底片上产生一较大的黑度差,也即产生了较大的对比度。
此外,底片只有达到一定的黑度才能形成细小缺陷的影像。
标准中关于底片黑度范围的规定,正是基于这些基本的考虑。
表2列出了一些标准关于底片黑度的规定,总的倾向是提高底片的黑度范围。
表2 部分标准关于底片黑度的规定技术级别GB/T3323-2005GB/T12605-2008JB/T4730-2005ASME V -2004 A≥2.0 2.0~4.0 1.5~4.0AB—— 2.0~4.01.8~4.0B≥2.3 2.3~4.0 2.3~4.0上述规定仅仅是底片可以采用的黑度范围,国内外某些标准进一步规定了同一张底片的允许黑度范围,以保证同一张底片具有相同的射线照相灵敏度,这种规定同时具有限定有效透照区的作用。
