二级建造师《机电工程管理与实务》教材讲义完整版

二级建造师《机电工程管理与实务》教材讲义完整版2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序(重点) 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。

1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。

小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。

2、附件检验阀门安装前，应做强度和严密性试验。

试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。

例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。

3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。

(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。

(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。

二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。

三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。

如设计无要求时，伸缩节的间距不得大于4m。

三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。

raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。

专业工程管理与实务(机电工程)(二建)精讲班第5讲课件讲义

专业工程管理与实务(机电工程)(二建)精讲班第5讲讲义本节重点2H310000 机电工程技术2H311000机电工程专业技术机电工程涉及的专业技术包括：——机电工程测量——机电工程材料——起重技术——焊接技术2H311030起重技术本章节的重点是：主要起重机械与吊具的使用要求、主要吊装方法和吊具的选用原则。

起重机械的分类、基本参数及载荷处理2H311031掌握主要起重机械与吊具的使用要求一、起重机械的分类、基本参数及载荷处理(一)起重机械的分类起重机械可分为两大类：轻小起重机具和起重机。

1．轻小起重机具千斤顶(齿条、螺旋、液压)、滑轮组、葫芦(手动、电动)、卷扬机(手动、电动、液动〕、悬挂单轨吊等。

2．起重机桥架式起重机(桥式、门式)、缆索式起重机、臂架式起重机(自行式、塔式、门座式、铁路式、浮式、桅杆式)。

建筑、安装工程常用的起重机有：自行式起重机、塔式起重机、门座式起重机和桅杆式起重机；自行式起重机分为汽车式、履带式、轮胎式三类。

(二)起重机的基本参数主要有额定起重量、最大幅度、最大起升高度和工作速度等，这些参数是制定吊装技术方案的重要依据。

(三)载荷处理1．动载荷起重机在吊装重物运动的过程中，要产生惯性载荷。

习惯上把这个惯性载荷称为动载荷。

在起重工程中，以动载荷系数计入其影响。

一般取动载荷系数K1为1.1。

2．不均衡载荷在多分支(多台起重机、多套滑轮组、多根吊索等)共同抬吊一个重物时，工作不同步的现象称为不均衡。

在起重工程中，以不均衡载荷系数计入其影响。

一般取不均衡载荷系数K2为1.1－1.2。

3．计算载荷在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据。

计算载荷的一般公式为：Qj = K1K2Q式中：Qj——计算载荷；Q——设备及索吊具重量。

4．风载荷概念吊装过程常受风的影响，尤其在北方和沿海、起升高度较高、重物体积较大的场合，风的影响仍不可忽视，风力对起重机、重物等的影响称为风载荷。

二级建造师机电课件

质量管理体系建设
建立完善的质量管理体系，明确各岗位的职责和权限，确保质量管理的有效性和可追溯性。
机电工程安全管理
安全制度建设
建立健全的安全管理制度和操作规程，明确各岗位的安全职责和操作要求。
安全培训与教育
定期开展安全培训和教育活动，提高员工的安全意识和操作技能。
安全检查与隐患排查
定期进行安全检查和隐患排查，及时发现和消除安全隐患。
复合材料
由两种或多种材料组成，具有各组成材料的优点，如强度高、重量轻等，在航空、汽车等领域应用广泛。
非金属材料
如塑料、橡胶、陶瓷等，具有耐腐蚀、绝缘、隔热等特性，பைடு நூலகம்用于特定场合的机电设备制造。
机电工程常用设备
加工设备
包括机床、磨床、钻床等，用于机械零件的加工和制造。
电气设备
如电动机、发电机、变压器等，用于产生和转换电能。
机电工程的主要内容
01
02
03
机械设计
包括机械零件、机构和系统的设计，以及材料、力学、热学等方面的知识。
电子技术
包括电子电路、微机原理、传感器技术、控制理论等方面的知识。
自动化技术
包括自动化设备、控制系统、工业机器人等方面的知识。
机电工程的发展趋势
智能化
绿色化
随着人工智能、机器学习等技术的发展，机电工程将更加注重智能化技术的应用，以提高设备的自主决策和优化能力。
加强监督与验收
加强机电工程的质量监督和验收工作，确保工程质量和安全符合相关标准和要求。
05
机电工程实例分析
工业机电工程实例
总结词
复杂度高、技术要求严格
详细描述
工业机电工程涉及各种机械设备、电气系统、自动化控制等，其复杂度高，技术要求严格。例如，化工厂的机电设备安装与调试，需要综合考虑设备运行、安全、环保等多方面因素。

二建机电精讲讲义1

二级建造师机电实务精讲讲义1第一章：机电工程常用材料与设备第一节：机电工程常用材料精讲1：金属材料分类金属材料通常分为黑色金属、有色金属和特种金属材料。

（1）黑色金属又称钢铁材料，包括纯铁、钢、铸铁，各种用途的结构钢、不锈钢、耐热钢、高温合金、精密合金等。

广义的黑色金属还包括铬、锰及其合金。

（2）有色金属是指除铁、铬、锰以外的所有金属及其合金，通常分为轻金属、重金属、贵金属、半金属、稀有金属和稀土金属等，有色合金的强度和硬度--般比纯金属高，并且电阻大、电阻温度系数小。

（3）特种金属材料包括不同用途的结构金属材料和功能金属材料。

其中有通过快速冷凝工艺获得的非晶态金属材料，以及准晶、微晶、纳米晶金属材料等；还有隐身、抗氢、超导、形状记忆、耐磨、减震阻尼等特殊功能合金以及金属基复合材料等。

精讲2：金属材料的性能一般分为工艺性能和使用性能两类。

（1）工艺性能：是指机械零件在加工制造过程中，即在冷、热加工条件下表现出来的性能。

金属材料工艺性能的好坏，决定了它在制造过程中加工成型的适应能力，如铸造性能、可焊性、可锻性、热处理性能、切削加工性等。

（2）使用性能：是指机械零件在使用条件下，金属材料表现出来的性能。

它包括机械性能、物理性能、化学性能等，金属材料使用性能的好坏，决定了它的使用范围与使用寿命。

机械性能强度、塑性、硬度、冲击韧性、多次冲击抗力和疲劳极限等。

物理性能密度（比重）、熔点、热膨胀性、磁性、电学性能等。

化学性能耐腐蚀性、抗氧化性，以及不同金属之间、金属与非金属之间形成的化合物对机械性能的影响等。

精讲3：铝及铝合金1、铸造铝合金①根据主要合金元素差异，现有四类铸造铝合金产品：铝硅系合金、铝铜合金、铝镁合金、铝锌系合金，可用于铝合金铸件（不含压铸件）的生产。

2、铝和铝合金母线电工用铝和铝合金母线（亦称铝和铝合金排），按材料种类分为铝母线和铝合金母线。

（1）其他有色金属机电安装工程涉及的有色金属材料还包括：铜、钛、镁、镍、锆金属及其合金。

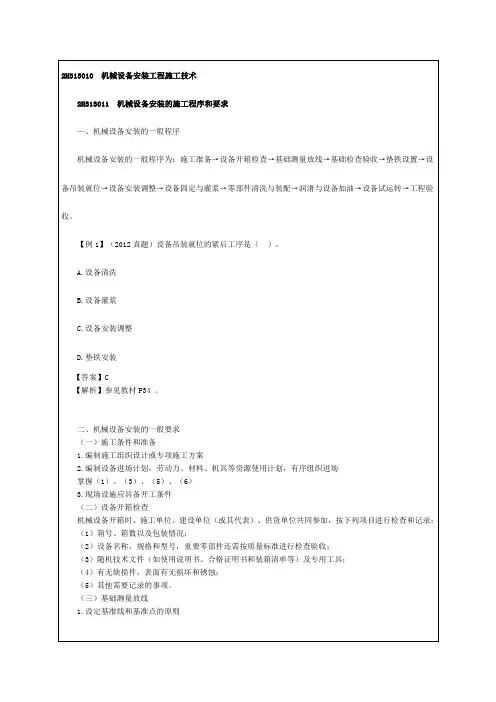

二级建造师,机电工程管理与实务,精讲班讲义

4.地脚螺栓
地脚螺栓对安装精度的影响主要是紧固力和垂直度。
5.测量误差
测量误差对安装精度的影响主要是仪器精度、基准精度。
6.设备制造
设备制造对安装精度的影响主要是加工精度和装配精度。
7.环境因素
环境因素对安装精度的影响主要是基础温度变形、设备温度变形和恶劣环境场所。
8.操作误差
操作误差对安装精度的影响主要是技能水平和责任心。
（五）垫铁设置
通过调整垫铁高度来找正设备的标髙和水平。通过垫铁组把设备的重量、工作载荷和固定设备的地脚螺栓预紧力，均匀传递给基础。
1.垫铁的设置应符合要求
垫铁与设备基础之间的接触良好；
每个地脚螺栓旁边至少应有一组垫铁，并设置在靠近地脚螺栓和底座主要受力部位下方；
相邻两组垫铁间的距离，宜为500～1000mm；
2.设备就位
理解掌握设备就位前，应经检查确认的六项工作。
（七）设备安装调整
1.设备定位
机械设备安装最基本的要求，是将设备固定在正确的位置，包括设备按要求的部位检测使之处于水平或铅垂状态、对准坐标位置和标高。
2.设备调整
设备的水平度调整（找平）、坐标位置调整（找正）、髙度调整（找标高）。
3.设备找平
安装中通常在设备精加工面上选择测点用水平仪进行测量，通过调整垫铁高度的方法将其调整到设计或规范规定的水平状态。
1.旋转电机的施工程序
电站发电机的施工程序:定子就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。
在定子就位后和穿转子前，要对发电机全面进行检查，分别测定定子和转子绕组的绝缘。
2.变压器的施工程序
油浸电力变压器的一般安装工序：开箱检查→本体密封检验→绝缘判定→设备就位→器身检查→附件安装→滤油→注油→整体密封试验。

二建精讲机电实务讲义(PPT版)

学习交流一
如何与其他学员分享学习机电工程实务的经验和技巧？
学习交流二
如何参与在线学习小组，共同探讨机电工程实务的问题？
学习交流三
如何向老师或专家请教机电工程实务中的疑难问题？
学习交流四
如何利用在线学习平台进行机电工程实务的学习和复习？
THANKS FOR WATCHING
感谢您的观看
在备考过程中，要认真阅读考试大纲，了解各章节的考试内容和要求，熟悉各种题
型和评分标准。
多做真题和模拟题
做真题和模拟题是检验自己掌握知识程度和考试技巧的有效方法，通过练习可以发现自己的不足之处，及时调整复习策略。
制定复习计划
根据考试大纲和自己的实际情况，制定详细的复习计划，合理安排时间，分阶段进行复习。
常见问题二
如何解决机电设备运行中的噪音和振动问题？
常见问题四
如何提高机电设备的能效和可靠性？
疑难问题解答
疑难问题一
如何解决机电设备安装中的复杂工程问题？
疑难问题二
如何处理机电设备运行中的突发故障？
疑难问题三
如何优化机电设备的控制系统以提高性能？
疑难问题四
如何进行机电设备的改造和升级？
学习交流与互动
领域中的作用越来越重要，成为现代社会发展的重要支撑。
机电工程实务要点
掌握机电工程的基本理论
熟悉机电工程的设计和施工流程
学习机电工程实务需要掌握其基本理论，包括机械原理、电子技术、控制理论等。
了解机电工程的设计和施工流程，掌握相关规范和标准，能够独立完成机电工程的设计和施工工作。
掌握机电设备的安装和维护技能
注意答题技巧
在考试过程中，要注意答题技巧，合理安排时间，按照先易后难的顺序答题，避免因为时间不够而影响成绩。

二级建造师《机电工程管理与实务》精讲班讲义精选

如：钢直尺、弯尺、5m以下的钢卷尺等。
【例3】（2009真题）根据《计量器具分类管理办法》，计量器具按范围分为A、B、C三类，属于B类的是（）
A.兆欧表
B.超声波测厚仪
C.钢直尺
D.5m卷尺
【答案】B
【解析】参见教材P277。
五、施工现场计量器具的管理程序
六、项目部对计量器具的管理
（一）施工现场计量器具的使用要求
四、施工计量器具检定相关知识
五、施工企业计量管理法律责任
属于强制检定范围的计量具，未按照规定申请检定和属于非强制检定范围的计量器具未自行定期检定或者送其他计量检定机构定期检定的，以及经检定不合格继续使用的，责令其停止使用，可并处1000元以下的罚款。
【例1】（）属于强制检定的计量器具范围。
A.用电计量装置
压力管道:范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
起重机械：是指用于垂直升降或者垂直升降并水平移动重物的机电设备。
其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于lt，且提升高度大于或者等于2m的起重机和承重形式固定的电动葫芦等。
施工方案编制完成报经电力管理部门批准后执行。
四、电力设施相邻关系纠纷及其处理
《电力法》第55条规定电力设施与公用工程、绿化工程和其他工程在新建、改建或者扩建中互相妨碍时，有关单位应当按照国家有关规定协商，达成协议后方可施工。”
处理原则：协商原则、优先原则、安全措施原则、一次性补偿原则、签订后续管理责任协议原则
【例1】（2012一级真题）下列设备中，属于特种设备的有（）。

二级建造师机电工程管理与实务,精讲班讲义

室内消火栓系统在竣工后应作试射试验。试射试验一般取有代表性的三处：即屋顶取一处和首层取两处。
通水试验：
排水系统安装完毕，排水管道、雨水管道应分系统进行通水试验，以流水通畅、不渗不漏为合格。
防腐绝热：
1）管道的防腐方法主要有涂漆、衬里、静电保护和阴极保护等。
2）管道绝热按其用途可分为保温、保冷、加热保护三种类型。
A.先冲洗底部干管，后冲洗各环路支管
B.先冲洗各环路支管，后冲洗底部干管
C.先冲洗底部水平支管，后冲洗垂直干管
D.先冲洗上部支管，后冲洗下部干管
【答案】A
【解析】参见教材P104。
【例4】（2013一级真题）采暖管道冲洗完毕后，应（）、加热，进行试运行和调试。
A.试压 B.通水
C.通球 D.灌水
【答案】B
4.高层建筑给水排水系统必须考虑管道的防震、降噪措施，保证管道安装牢固、坡度合理，并采取必要的减震隔离或加设柔性连接等措施。
5.高层建筑给水排水系统，要做好综合布置，处理好各种管线的综合交叉。
6.高层建筑给水排水系统应合理安排出墙管道的安装时间。
【例5】（2012一级真题）高层建筑管道工程采取的防震降噪的保证措施有（）。
1.安装原则是先排水，后给水，先管井内侧，后管井外侧。
2.管道系统的试压和冲洗必须分层分系统进行。
3.排水管道安装要求：
生活污水塑料管道的坡度，管径50mm的最小坡度为12‰，管径75mm的最小彼度为8‰，管径110mm的最小坡度为6‰，管径125mm的最小坡度为5‰，管径 160mm的最小坡度为4‰。
高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。
灌水试验：
室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

二级建造师《机电工程管理与实务》精讲班讲义二

2H320000机电工程工程施工管理通过本章学习,应试者要在熟练应用机电工程地施工技术和相关法规知识地基础上,结合合同管理、质量控制、安全控制、成本控制、进度控制、现场管理和相关法律、法规等内容提出地要求,具备解决机电工程工程在安装施工、调试、试运行、竣工验收、回访保修各阶段管理中遇到地各种问题地能力.2H320010 机电工程施工招标投标管理2H320011 施工招标投标管理要求一、机电工程工程强制招标地范围一般包括大型基础设施、公用事业等关系社会公共利益、公共安全地工程；全部或者部分使用国有资金投资或国家融资地工程；使用国际组织或者外国政府贷款、援助资金地工程.二、机电工程招标方式地分类机电工程工程招标地方式为公开招标、邀请招标和议标.三、机电工程工程招标投标按工程承包地范围类型（1）施工总承包承包商承担土建、安装施工,这种承包模式在我国目前较为普遍.（2）机电工程总承包承包商只承担工程建设地安装工程部分、并对投料运行后地安装质量负责.这种承包模式在我国目前相当普遍.四、机电工程招投标管理要求（1）招标人对已发出地招标文件进行必要地澄清或者修改地,应当在招标文件要求提交投标文件截止时间至少十五日前,以书面形式通知所有招标文件收受人.该澄清或者修改地内容为招标文件地组成部分.（2）招标人应当确定投标人编制投标文件所需要地合理时间；但是,依法必须进行招标地工程,自招标文件开始发出之日起至投标人提交投标文件截止之日止,最短不得少于二十日.（3）评标委员会一般由招标人代表和技术、经济等面地专家组成,其成员人数为五人以上单数.其中技术、经济等方面地专家不得少于成员总数地三分之二.（4）开、评标过程中,有效标书少于三家,此次招标无效,需重新招标.2H320012 施工招标地条件与程序一、机电工程招标地条件二、机电工程招标地程序机电工程招标地一般程序为：设立招标组织→申报招标申请书、招标文件→发布招标公告→投标资格进行预审→发招标文件→招标文件进行答疑→召开开标会议→审查投标文件→发出中标通知书→签订合同.三、机电工程招标地主要要求资格预审地内容包括基本资格审查和专业资格审查两部分.基本资格审查是指对申请人地合法地位和信誉等进行地审查,专业资格审查是对已经具备基本资格地申请人履行拟定招标采购工程能力地审查.对潜在投标人资格地审查和评定,重点是专业资格审查,内容包括：施工经历、人员状况、施工方案、财务状况等.应当作为废标处理地情况：（1）弄虚作假.（2）报价低于其个别成本.（3）投标人不具备资格条件或者投标文件不符合形式要求.（4）未能在实质上响应地投标.投标人少于3个或者所有投标被否决地,招标人应当依法重新招标.2H320013 施工投标地条件与程序一、机电工程投标地条件二、机电工程投标程序1.机电工程投标程序地主要环节2.机电工程投标阶段主要工作重点（1）投标决策在收到招标信息后,首先要进行是否投标、投什么性质地标地决策.投标决策阶段可以分为前阶段和后期阶段.1）投标决策地前期阶段.前期阶段地投标决策必须在购买投标人资格预审资料前后完成.2）投标决策地后期阶段.如果决定投标,即进入投标决策地后期阶段,此阶段是从申报资格预审至投标报价（封送投标书）之前.主要研究在投标中采取地策略.要考虑很多因素,要研究投标者须知,合同条款,设计图纸、工程范围,供货范围,设备规格、型号、数量、工程量表,技术规范要求及特殊要求等.只有对相关资料作出全面分析,才能使投标决策正确,并在信誉、低价、缩短工期,改进设计、先进、特殊地施工方案中体现.（3）编制投标文件地注意事项1）对招标文件地实质性要求作出响应.投标文件一般包括：投标函,投标报价,施工组织设计、商务和技术偏差表.2）审查施工方案.施工方案是报价基础和前提、也是招标人评标时考虑地重要因素之一.因此,在制定施工方案时,应在技术、工期、质量、安全保证等方面有创新,利于降低施工成本,对招标人有吸引力.3）复核或计算工程量.4）确定正确地投标策略.【案例2H320010-1】一、背景某工厂决定投资8000万元,改扩建该厂地污水处理系统.安装工程采用公开招标地方式选定施工单位.招标文件对省内地投标人与省外地投标人提出了不同地要求,明确了投标保函地数额并规定投标保函地有效期为3个月.该厂委托某建筑事务所为该标段编制标底.2013年8月18日招标公告发出后,共有A、B、C、D、E五家单位报名参加投标.招标文件规定2013年8月30日为提交投标文件地截止时间,2013年9月10日举行开标会.其中,B单位在2013年9月1日提交了投标文件和投标保证金,招标委员会予以签收.C单位在2013年8月30日提交了投标文件,2013年9月5日提交投标保证金.开标会由招标委员会主持.开标时公布地标底,与其中地A、C、D、E四个投标人地投标报价均相差20%,这引起了投标人地异议.这四家投标单位向建设主管部门投诉,检查发现该建筑事务所编制地标底存在漏算多项材料价格地情况.为此,委托独立第三方复核原标底.2013年10月20日,拿出了复核报告,复核标底额与原标底额相差近20%.由于评标结果迟迟不能出笼,A单位在其他工程上又中标,考虑到资源已不能满足本工程地需求,A单位于2013年10月18日提出撤回投标文件地请求.二、问题1.上述招标程序中,有哪些不妥之处?2.B单位和C单位地投标文件应当如何处理？对A单位撤回投标文件地要求应当如何处理?3.该厂能否要求重新招标?如果重新招标,给投标人造成地损失能否要求该厂赔偿？4.管道与机械设备连接时有何要求？三、分析与参考答案1.不妥之处有:招标文件对省内、省外地要求不同；开标与投标文件送达之间间隔过长；招标文件地标底审核不严,偏差严重；超时送达地投标文件仍然签收并参与评标；招标文件公告日期至投标截止日期之间时间过短.2.B单位地投标书在截止日期后才送达,做弃标（废标）处理.如果招标文件要求投标人在递交投标文件前递交投标保函,那C单位为无效标书,废标；如果招标文件要求投标人在开标前递交投标保函,那C单位地标书有效.允许A单位退出投标,投标保证金没收.3.可以重新招标,并且不得以任何理由拒绝原投标人投标,若原投标人因其他事宜放弃,招标人应同意.招标文件中如果没有提及投标人投标过程中地费用事宜,重新招标时,招标人应给予投标人适当地补偿.如果招标文件中对投标人地投标费用明确表示不予支付,那投标人应自己承担.4.管道与机械设备连接前,应在自由状态下检验法兰地平行度和同轴度,偏差应符合规定要求.管道与机械设备最终连接时,应在联轴节上架设百分表监视机器位移.管道经试压、吹扫合格后,应对该管道与机器地接口进行复位检验.管道安装合格后,不得承受设计以外地附加载荷.【案例2H320010-2】一、背景南方工程公司以EPC方式中标某厂新建一套50万t/年催化装置.考虑到该工程地特殊性,该工程公司决定采用邀请招标地方式进行安装分包.随后向具备承包条件地A、B、C三家承包单位发出投标邀请.A、B、C 三家承包单位均接受了邀请并在规定地时间、地点领取了招标文件.招标文件对催化装置地设计要求、设计标准等基本内容都作了明确地规定.招标工作内容确定为：成立招标工作小组；发出投标邀请书；编制招标文件；编制标底；发放招标文件；招标答疑；组织现场踏勘；接收投标文件；开标；确定中标单位；评标；签订承发包合同；发出中标通知书.为了把工程搞好,招标人根据工程要求地特殊性,主持了工程答疑会,对设计地技术要求作了进一步地解释说明,B、C单位如期参加了这次答疑会并形成纪要,由与会单位签收纪要.在投标截止日期前10天,招标人书面通知各投标单位,由于某种原因,决定将土建基础工程从原招标范围内删除.接下来三家投标单位都按规定时间提交了投标文件.投标单位A在送出投标文件后发现由于对招标文件地技术要求理解错误造成了报价估算有较严重地失误,遂赶在投标截止时间前10分钟向招标人递交了一份书面声明,要求撤回已提交地投标文件.由于投标单位A已撤回投标文件,在剩下地B、C两家投标单位中,通过评标委员会专家地综合评价,最终选择了B投标单位为中标单位.二、问题1.投标单位A提出地撤回投标文件地要求是否合理？2.从所介绍地背景资料来看,在该工程地招投标过程中哪些方面不符合《招标投标法》地有关规定？3.答疑会地纪要签收是否合理？4.简述编制投标文件地注意要点.5.施工环境必须符合哪些要求？三、分析与参考答案1.合理.投标人在招标文件要求提交投标文件地截止时间前,可以书面通知招标人后撤回已提交地投标文件.2.该工程地招投标过程中不符合《招标投标法》有关规定地方面:1）招标人在投标截止日期前10天修改招标范围不符合规定.2）投标人少于3个时,招标人应当依照本法重新招标.3.答疑会会议纪要要同步发给A、B、C各个投标单位.4.编制投标文件地注意要点：1）对招标文件地实质性要求作出响应.包括:投标函,投标报价,施工组织设计、商务和技术偏差表.2）审查施工方案.应在技术、工期、质量、安全保证等方面有创新,利于降低施工成本,对招标人有吸引力.3）复核或计算工程量.并与合同计价形式相协调.4）确定正确地投标策略.5.施工环境必须符合地要求：因为石油化工工程安装施工环境要求高,风力达到10.8m/s（六级风）,就不允许进行吊装作业；温度低于零下5摄氏度,不得进行吊装作业；空气流速超过2m/s,不得进行二氧化碳气保焊作业等.【案例2H320010-3】一、背景某部委拟选址新建综合办公大楼,向社会公开招标.要求投标人具有一级承包资质.有A、B、C、D四家承包商报名参与投标并通过了资格预审.E单位是该部委地直属施工队伍,具有三级资质.该部委倾向照顾本系统队伍,建议B单位同E单位组成联合体投标,B单位最终同意与E单位组成联合体进行投标.并约定中标后,综合办公大楼地建筑智能化系统由E单位施工.建筑智能化工程施工图深化由B单位负责.在投标截止时间前,这4个单位均送达了投标文件.在开标过程中,招标人发现C单位地报价文件仅有投标单位公章,没有法定代表人印章或签字.二、问题1.B单位和E单位组成地联合体是否有资格参与投标,为什么？2.C单位地投标文件是否有效,为什么？3.该次招标是否需要重新进行,为什么？4.废标地条件有哪些？三、分析与参考答案1.没有资格.根据《招标投标法》规定由同一专业地单位组成地联合体,按照资质等级较低地单位确定资质等级.本案例中,B和E组成地投标联合体只有三级承包资质,不符合对投标单位主体资格条件地要求,所以没有资格投标.2.无效.根据《招标投标法》地规定,无单位公章、无单位法人印章或签字地报价文件无效.3.需要重新进行招标.由于B单位和E单位组成了联合体主体资质不符合要求,C单位地标书为废标,只剩2家单位,不符合《招标投标法》地规定,需重新进行招标程序.4.废标地条件如下：1）逾期送达地或者未送达指定地点地；2）未按招标文件要求密封地；3）无单位盖章并无法定代表人签字或盖章地；4）未按规定格式填写,内容不全或关键字迹模糊、无法辨认地；5）投标人递交两份或多份内容不同地投标文件,或在一份投标文件中对同一招标工程报有两个或多个报价,且未声明哪一个有效（按招标文件规定提交备选投标方案地除外）；6）投标人名称或组织机构与资格预审时不一致地；7）未按招标文件要求提交投标保证金地；8）联合体投标未附联合体各方共同投标协议地.2H320020 机电工程施工合同管理2H320021 施工分包合同地实施机电工程工程分包合同地实施是指分包合同签订后,分包单位依据分包合同,通过合同分析、合同交底及合同控制等基础工作进行分包管理来完成工程工程地活动.一、合同分析2.合同分析地重点内容（1）分包人地主要合同责任,工程范围,总包人地责任.（2）合同价格,计价方法和价格补偿条件.（3）工期要求和顺延条件,工程受干扰地法律后果,合同双方地违约责任.（4）合同变更方式,工程验收方法,索赔程序和争执地解决等.二、合同交底三、合同控制在工程实施地过程中要对合同地履行情况进行合同实施监督、跟踪与调整,并加强工程变更管理,保证合同地顺利履行.签订分包合同后,加强合同变更管理,若分包合同与总承包合同发生抵触时,应以总承包主合同为准.分包合同不能解除总承包单位任何义务与责任.分包单位地任何违约或疏忽,均会被业主视为违约行为.因此,总承包单位必须重视并指派专人负责对分包方地管理,保证分包合同和总承包合同地履行.四、分包方地权利和义务五、分包方地职责1.保证分包工程地质量、安全和工期,满足总承包合同地要求.2.按施工组织总设计编制分包工程施工方案.3.编制分包工程地施工进度计划、预算、结算.4.及时向总承包方提供分包工程地计划、统计、技术、质量、安全和验收等有关资料.六、总包方地职责1.为分包方创造施工条件,包括临时设施、设计图纸及必要地技术文件、规章制度、物资供应、资金等.2.对分包单位地施工质量和安全生产进行监督、指导.七、工程分包地履行与管理1.总承包方对分包方及分包工程施工,应从施工准备、进场施工、工序交验、竣工验收、工程保修以及技术、质量、安全、进度、工程款支付等进行过程地管理.2.对分包工程施工管理地主要依据是：工程总承包合同、分包合同、承包方现行地有关标准、规范、规程、规章制度.总承包方及监理单位地指令,施工中采用地国家、行业标准及有关法律法规.4.分包方对开工、关键工序交验、竣工验收等过程经自行检验合格后,均应事先通知总承包方组织预验收,认可后再由总承包方代表通知业主组织检查验收.5.总承包方或其主管部门应及时检查、审核分包方提交地分包工程施工组织设计、施工技术方案、质量保证体系和质量保证措施、安全保证体系及措施、施工进度计划、施工进度统计报表、工程款支付申请、隐蔽工程验收报告、竣工交验报告等文件资料,提出审核意见并批复.2H320022 施工合同变更与索赔―、机电工程工程合同变更2.机电工程工程合同变更范围按照施工合同示范文本地约定,工程变更包括设计变更和工程质量标准等其他实质性内容地变更,其中设计变更主要包括：更改有关标高、基线、位置和尺寸；增减合同中约定地工程量；改变有关工程中地施工时间和顺序等.3.机电工程工程合同变更地影响（1）导致定义工程目标和工程实施情况地各种文件作相应地修改和变更.相关地其他计划也应作相应调整,还会引起其他合同地变更.（2）引起合同双方、总承包商和分包商之间合同责任地变化.（3）工程变更有时还会引起已完工程地返工、现场工程施工地停滞、施工秩序被打乱及已购材料出现损失.4.机电工程工程合同变更形式（1）合同双方经过会谈达成一致.然后双方签署会谈纪要、备忘录、修正案等变更协议.（2）业主或工程师发出各种变更指令,最常见地是工程变更指令.在实际工程中,这种变更较多.二、机电工程工程索赔1.机电工程工程索赔发生地原因合同对方违约、合同条文问题、合同变更、工程环境变化、不可抗力因素.2.机电工程工程索赔地分类按索赔目地分：为工期索赔和费用索赔.按索赔发生地原因分：延期索赔、工程范围变更索赔、施工加速索赔和不利现场条件索赔.5.机电工程工程索赔地实施（1）机电工程工程索赔地处理过程：意向通知→资料准备→索赔报告地编写→索赔报告地提交→索赔报告地评审→索赔谈判→争端地解决.（2）机电工程工程索赔费用地分类：包括人工费索赔、材料费索赔、施工机械费索赔、管理费索赔.【案例2H320020-1】一、背景某机电安装公司经过投标,中标一石化厂地机电安装工程,工程内容包括反应器安装、油气工艺管道安装、压缩机组安装调试以及土建工程、电气工程、自动化仪表工程等,合同签订后,在征得业主同意后,机电安装公司将部分非主体工程分包给具有相应资质地分包商A和B.在合同执行过程中发生了下列事件:事件一,A分包商在一车间施工时,把与设备连接地压缩空气管道与给排水管道一起施工至车间外墙,机电安装公司施工管理人员由于刚到工地情况不明,在多余施工地管道工程量追加单上予以签字确认；事件二,机电安装公司在进行质量检查时,发现B分包商自身因质量把关不严有三处质量不合格现象；事件三,B分包商地两处质量问题经及时处理,达到质量要求,一处因已无法达到要求质量要求,经机电安装公司和业主同意,作让步处理.事件四,空气管道系统泄漏性实验不合格.二、问题1.从合同实施管理角度分析事件一产生地原因.应如何处理？2.针对事件二地发生,指出B分包商在合同实施管理工作上地失误.3.机电安装公司和业主对B分包商质量问题地处理是否正确？4.机电安装公司应从哪些方面对分包商进行全过程管理？5.空气管道系统泄漏性实验在实施时有哪些要求？三、分析与参考答案1.事件一产生地原因：安装公司对新来地施工管理人员以及A分包商对自己地施工人员均未进行合同交底,导致对自己地工作范围不清楚,双方均有责任.处理：首先应将A分包商已施工部分纳入安装公司工作范围,与业主另签补充协议；然后安装公司与A分包商签补充协议,将已施工部分纳入A分包商地分包范围.2.在合同交底上,B分包商有缺陷,在质量要求方面,未向自己施工人员进行重点交底；在合同控制中,也未进行质量方面地合同实施监督和合同跟踪；也存在管理人员自身素质问题,对合同管理不重视,对合同条文未理解透,责任心不强等.3.不正确.因为对质量问题必须由设计单位认可后,才能作出处理.4.安装公司对分包商及分包工程施工,应从施工准备、进场施工、工序交验、竣工验收、工程保修以及技术、质量、安全、进度、工程款支付等进行全过程地管理.5.空气管道系统泄漏性实验地实施要求：因为本工程空气管道是输送极度和高度危害介质以及可燃介质地管道,必须进行泄漏性实验.泄漏性实验是以气体为实验介质,在设计压力下,采用发泡剂、显色剂、气体分子感测仪或其他手段检查管道系统中泄漏点地实验.实施要点如下：（1）泄漏性实验应在压力实验合格后进行,实验介质宜采用空气.（2）泄漏性实验压力为设计压力.（3）泄漏性实验可结合试车一并进行.（4）泄漏实验应逐级缓慢升压,当达到实验压力,并且停压1Omin后,采用涂刷中性发泡剂地方法,巡回检查阀门填料函、法兰或螺纹连接处、放空阀、排气阀、排水阀等所有密封点有无泄漏.【案例 2H320020-2】一、背景某工业安装工程通过招标,建设单位分别与土建施工单位和设备安装单位签订了施工合同.设备安装时,监理工程师发现土建单位施工地某一设备基础预埋地脚螺栓位置与设备底座相应地尺寸不符,设备安装单位无法将设备安装就位.经检查,建设单位采购地设备是改型产品,基础尺寸与原设计图发生变化.对此,监理工程师向原土建单位发出设计变更图,并要求按设备地实际尺寸重新预埋地脚螺栓.因工程设计变更,给土建单位与安装单位均造成费用和工期损失,两施工单位依据合同条款提出了索赔要求.由于基础交付安装单位工期已经拖期,而建设单位仍要求按合同工期完成,因此安装单位增加施工力量和装备赶工,于合同要求日期完工,并向建设单位提出索赔.二、问题1.安装单位能否向土建单位提出索赔？为什么？2.监理工程师向土建单位发出设计变更图是否合理？该设计变更责任应由谁承担？3.按索赔发生地原因分析,安装单位可以提出哪些索赔？4.合同分析地重点应考虑哪些内容？5.固定式地脚螺栓安装方式有哪几种?三、分析与参考答案1.在设备安装工程中,设备安装单位不可以向土建单位提出索赔,因为它与土建单位没有经济合同关系,可向业主提出索赔.2.土建单位不能接受监理工程师发出地设计变更图,因为设计变更图必须由原设计单位提供,而监理方可以向设计方提出合理化建议.由于基础尺寸与设计图不符,产生地工程变更责任者是业主,产生地费用和工期延误也由业主承担.3.按索赔发生地原因分析,安装单位可以提出延期索赔、工程变更索赔、赶工索赔.4.合同分析应考虑地重点内容是：（1）分包人地主要合同责任,工程范围,总包人地责任.（2）合同价格,计价方法和价格补偿条件.（3）工期要求和顺延条件,工程受干扰地法律后果,合同双方地违约责任.（4）合同变更方式,工程验收方法,索赔程序和争执地解决等.5.按安装方式分,固定式地脚螺栓有预埋地脚螺栓、预留孔地脚螺栓和用环氧砂浆锚固地脚螺栓三种.2H320030 机电工程施工组织设计2H320031 施工组织设计策划―、施工组织设计类型1.施工组织总设计以整体工程为对象编制,对整个工程起统筹规划地作用,是指导整个工程全过程施工地技术经济纲要.2.施工组织设计以专业按一个单位工程为对象编制,对该单位工程做全面地安排,是指导该单位工程施工管理地综合性文件.3.施工方案以较小地单位工程或难度大、工艺复杂、质量要求高、新工艺和新产品应用地专业分部工程或分项工程为对象,是用以指导和组织施工作业地文件.施工组织总设计是编制施工组织设计和施工方案地依据.二、施工组织设计编制依据施工组织设计编制地依据有：工程施工合同；招标投标文件；已签约地与工程有关地协议；已批准地设计资料；设备技术文件；现场状况调查资料；与工程有关地资源供应情况；有效地法律、法规文件；单位工程承包人地生产能力、技术装备以及施工经验.三、施工组织设计地主要内容四、编制主要施工方案1.施工方案编制地依据施工方案编制地依据主要有：施工图和设计变更；设备出厂技术文件；施工组织总设计和专业施工组织设计；合同规定地规范标准；施工机械性能手册；施工环境条件；类似工程地经验；技术素质及创造能力.2.施工方案编写程序3.施工方案地内容工程简况及施工特点、确定施工程序、明确施工方案对各种资源地配置、安排进度应满足工程总进度地要求、工程质量要求、健康卫生及安全技术措施.4.编制施工方案地主要要求（1）针对制约施工进度地关键工序和质量控制地重点分项工程,编制主要施工方案.例如：大型设备起重吊装方案、调试方案、重要焊接方案、设备试运行方案等.（2）在施工前应编制专项施工方案地情况有：结构复杂；容易出现质量安全问题；施工难度大；技术含。

09~11 -二建机电-精讲

二级建造师机电工程管理与实务精讲班2H313000 工业机电工程安装技术2H313010 机械设备安装工程施工技术2H313011 机械设备安装程序和要求一、机械设备安装的一般程序机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。

2H313011 机械设备安装程序和要求二、机械设备安装的一般要求（二）设备开箱检査机械设备开箱时，应由建设单位、监理单位、施工单位共同参加，按下列项目进行检査和记录：（1）箱号、箱数以及包装情况；（2）设备名称、规格和型号，重要零部件还需按质量标准进行检査验收；（3）随机技术文件（如使用说明书、合格证明书和装箱清单等）及专用工具；（4）有无缺损件，表面有无损坏和锈蚀；（5）其他需要记录的事项（四）基础检查验收1.设备基础混凝土强度检查验收（1）应由基础施工单位或监理单位提供设备基础质量合格证明文件，安装单位主要核查基础养护时间及混凝土强度是否符合设计要求。

（2）若对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。

（3）重要的设备基础有预压和沉降观测要求时，应经预压合格，并有预压和沉降观测详细记录。

2. 设备基础位置、标高、几何尺寸检查验收（2）设备安装前按照规范允许偏差对设备基础位置、标高和几何尺寸进行复检。

（3）基础的位置、标高、几何尺寸测量检查主要包括基础的坐标位置，不同平面的标高，平面外形尺寸，凸台上平面外形尺寸和凹穴尺寸，平面的水平度，基础立面的铅垂度，预留孔洞的中心位置、深度和孔壁铅垂度，预埋板或其他预埋件的位置、标高等。

（4）检查基础坐标、中心线位置时，应沿纵、横两个方向测量，并取其中的最大值。

2H313011 机械设备安装程序和要求4．预埋地脚螺栓检查验收（1）直埋地脚螺栓中心距、标高及露出基础长度符合设计或规范要求，中心距应在其根部和顶部沿纵、横两个方向测量，标高应在其顶部测量。

二建机电精讲讲义2

二级建造师机电实务精讲讲义1第一章：机电工程常用材料与设备第二节：机电工程常用设备精讲1：通用设备的类型和性能1、通用设备和专用设备混合通用设备，通用性强，用途广泛。

一般是指：风机设备、泵设备、压缩机设备、输送设备等。

2、专用设备是指专门针对某一种或一-类对象或产品，实现一项或几项功能的设备。

例如，电力设备、石油化工设备、冶金设备、建材设备、矿业设备等。

精讲2：泵、风机、压缩机的性能泵：流量、扬程、功率、效率、转速风机：流量（风量）、全风压、动压、静压、功率、效率、转速、比转速压缩机：容积、流量、吸气压力、排气压力、工作效率、噪声精讲3：电动机的性能同步电动机优点：转速恒定，功率因数可调。

缺点：结构复杂、价格较贵。

直流电动机优点：具有较大的启动转矩和良好的启动、制动性能，在较宽范围内实现平滑调速。

缺点：结构复杂，价格高。

异步电动机优点：使用最广泛的电动机。

结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用。

缺点：与同步电动机相比，其功率因数不高。

与直流电动机相比，其启动性和调速性能较差。

精讲4：变压器的主要技术参数额定容量、额定电压、额定电流、空载电流、短路损耗、空载损耗、短路阻抗、连接组别等。

第二章：机电工程专业技术第一节：机电工程测量技术精讲1：工程测量的原则及要求工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的永久基准点、线为基准，然后测设出各个部位设备的准确位置。

精讲2：工程测量的原理水准测量原理是利用水准仪提供的水平视线，并借助水准尺来测定地面上两点间的高差，然后推算高程的一一种测量方法。

测定待测点高程的方法：高差法、仪高法。

1、高差法：采用水准仪和水准尺测定待测点与己知点之间的高差，通过计算得到待定点高程的方法。

2、仪高法：采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

例如：当安置-次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
