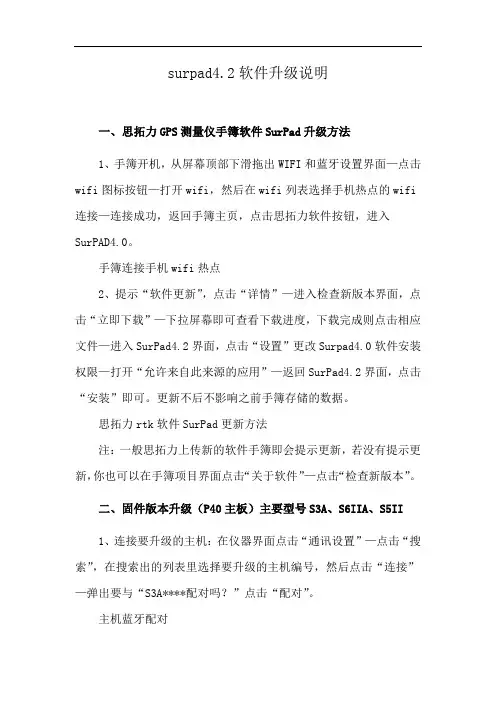

surpad4.2软件升级说明
surpad4.2软件升级说明
一、思拓力GPS测量仪手簿软件SurPad升级方法
1、手簿开机，从屏幕顶部下滑拖出WIFI和蓝牙设置界面—点击wifi图标按钮—打开wifi，然后在wifi列表选择手机热点的wifi 连接—连接成功，返回手簿主页，点击思拓力软件按钮，进入SurPAD4.0。
手簿连接手机wifi热点
2、提示“软件更新”，点击“详情”—进入检查新版本界面，点击“立即下载”—下拉屏幕即可查看下载进度，下载完成则点击相应文件—进入SurPad4.2界面，点击“设置”更改Surpad4.0软件安装权限—打开“允许来自此来源的应用”—返回SurPad4.2界面，点击“安装”即可。
更新不后不影响之前手簿存储的数据。
思拓力rtk软件SurPad更新方法
注：一般思拓力上传新的软件手簿即会提示更新，若没有提示更新，你也可以在手簿项目界面点击“关于软件”—点击“检查新版本”。
二、固件版本升级（P40主板）主要型号S3A、S6IIA、S5II
1、连接要升级的主机：在仪器界面点击“通讯设置”—点击“搜索”，在搜索出的列表里选择要升级的主机编号，然后点击“连接”—弹出要与“S3A****配对吗？”点击“配对”。
主机蓝牙配对
2、配对成功，返回到仪器界面，手簿则会提示“固件升级（板卡固件）”，点击“详情”—点击“立即下载”—手簿提示自动上传解压固件、完成后弹出提示“是否确认升级？”点击“确定”—开始固件升级，升级过程中主机指示灯会循环闪烁，请勿关机，保持电量充足，弹出“固件上传成功”透明对话框，点击“仪器”进行蓝牙重连即可。
电子白板软件使用说明
吉大博硕电子白板软件使用说明书前言感谢您购买吉大博硕电子白板。
请仔细阅读本说明书，以达到最佳性能和安全性。
突出特点通过将电子白板连接到计算机并使用投影机在电子白板上显示计算机屏幕的内容，您可以进行下列操作。
模拟鼠标功能可将电子笔用作鼠标在电子白板的投影屏幕上操作和电子白板连接的计算机。
书写功能可用不同类型的笔（例：荧光笔、激光笔）在软件界面上书写，书写内容可保存、打印、重放，同时具有手写识别的功能。
多媒体支持功能支持视频、图像、flash动画等多媒体。
使用场景用于教学●通过将多种教学软件投影到电子白板上，并使用电子笔在屏幕上直接操作软件、书写和绘制来创建有效的学习环境。
●使用您可自由支配的多种说明辅助工具，如插图和彩笔工具，您可以通过动态的屏幕画面保持学生的注意力集中。
●通过使用拉幕工具在隐藏答案的同时向学生提出问题来引起学生的兴趣，然后再逐渐拉开被遮挡的部分来显示答案。
●教师可以在上课之前准备要在电子白板上显示的材料。
用于商务●通过显示图像并使用电子笔标注重点来直观地传达产品的特点并创建吸引人的产品演示。
●通过使用电视会议设备可以在远程计算机上实时显示公司内电子白板上的内容，包括使用电子笔书写的内容。
目录前言1. 软件安装及卸载1.1应用软件的安装与卸载1.2驱动程序的安装与卸载2. 软件使用2.1启动2.2界面2.2.1开始菜单2.2.2工具栏2.2.3索引功能面板2.2.4外部资源面板2.2.5界面定制2.2.6模式切换2.3文档2.3.1新建2.3.2打开2.3.3保存2.3.4另存2.3.5另存为文件夹2.4页面2.4.1新建2.4.2删除2.4.3前页与后页2.4.4页面设置2.4.5放大与缩小2.4.6漂移2.5对象2.5.1创建2.5.2删除2.5.3选择2.5.4移动2.5.5缩放2.5.6旋转2.5.7菜单2.5.8复制，剪切与粘贴2.5.9层次2.5.10锁定与解锁2.5.11组合与解组2.5.12属性设置2.6笔2.6.1普通笔2.6.2笔2.6.3荧光笔2.6.4激光笔2.6.5魔术笔2.6.6创作笔2.6.7文字识别笔2.7橡皮2.7.1擦除2.7.2选择删除2.7.3清页2.8几何图形2.8.1创建几何图形对象2.8.2设置几何图形的属性2.8.3几何图形支持的操作2.9几何函数2.10文本2.11媒体2.11.1视频2.11.2图片2.11.3动画2.12 编辑动作重放2.13 撤销与恢复2.14 打印2.14.1打印预览2.14.1.1缩略图模式2.14.1.2资料模式2.14.1.3整页模式2.14.2打印设置2.14.2.1页眉和页脚2.14.2.2布局2.14.2.3打印范围2.14.2.4打印机选择2.14.2.5选项设置2.15 发送邮件2.16 工具2.16.1聚光灯2.16.2 拉幕2.16.3 屏幕录制器2.16.4 截图2.16.5时钟2.16.6 键盘2.16.7 量角器2.16.8 圆规2.16.9 直尺2.16.10 三角板2.17 语言管理2.18 笔，橡皮和几何图形设置2.19 页面设置2.20 退出3. 故障排除1. 软件安装及卸载1.1应用软件的安装与卸载软件安装步骤如下：1）开始安装---双击光盘上的EWB Setup.exe ，安装程序开始自动安装。
surpad软件说明书2013-11-11
SurPad软件使用说明书第一版(V2.0)目录第一章：软件简介及简易操作流程 (1)1.1软件简介 (1)1.2软件简易操作流程 (1)1.3 软件菜单简介 (12)第二章项目 (13)2.1 项目管理 (13)2.2 项目属性 (13)2.3 查看数据 (14)2.4 新建（打开）文件 (14)2.5 文件（导入）导出 (15)第三章仪器 (17)3.1 通讯设置 (17)3.2工作模式设置 (20)3.2.1 静态模式 (20)3.2.2基准站模式 (21)3.2.3 移动站模式 (25)3.2.4调用配置集 (25)3.3 GPS状态 (26)3.4 数据链状态 (27)3.5 测距仪设置及其它信息 (28)第四章校正 (30)4.1 转换参数 (30)4.2 测站校准 (33)第五章测量 (36)5.1 工程测量 (36)5.1.1 点测量 (36)5.1.2 点放样 (38)5.1.3 直线放样 (39)5.1.4 物探放样 (40)5.1.5 曲线放样 (41)5.1.6 道路放样 (41)5.2电力勘测 (46)5.2.1 电力勘测 (47)5.2.2 塔基放样 (50)5.3 属性采集 (52)第六章、配置 (57)6.1 坐标系统 (57)6.2 图层配置 (57)6.3 记录设置 (58)6.4 测区设置 (58)6.5 显示设置 (59)6.6 系统设置 (59)第七章工具 (60)7.1 数据键入 (60)7.2 坐标转换 (61)7.3 角度变换 (62)7.4 计算坐标点 (62)7.5 测量计算 (62)7.6 编辑数据字典 (63)7.7 大电台设置 (63)第八章关于 (65)8.1 注册仪器 (65)8.2 电池电量 (65)8.3 关于仪器 (65)8.4 关于软件 (65)第九章SurPad软件的安装与卸载 (67)9.1 软件安装 (67)9.2 软件卸载 (67)第一章：软件简介及简易操作流程1.1软件简介SurPad软件是广州思拓力测绘科技有限公司开发的GNSS测绘软件，根据多年的市场经验积累，在结合国际主流测绘数据采集软件功能的同时，集RTK控制采集、道路设计放样、GIS数据采集和电力勘测放样等功能于一体。
Mac、移动端、平板电脑端用户指南说明书
目录账户注册 (3)手机号码验证 (4)未成年用户 (5)账户登录、预约及支付系统 (6)预约练习 (7)订单与支付 (10)银行卡支付 (11)兑换券支付 (13)准备工作 (15)参加练习 (16)练习变更 (21)取消预约和退款 (24)服务台 (26)账户注册如您尚未注册账户，请登录，进入 SpeakUP 预约及支付门户网站，然后点击“Register”按钮进行账户注册。
请依次填写您的手机号码，设置登录密码并选择您所在的地区及出生日期。
手机号码验证选择您所在的国家代码并输入手机号码，然后点击“Send Code”按钮获取验证码。
此外，您还需要进行安全验证，向右拖动滑块完成拼图。
顺利通过验证后，您会收到系统发送的短信验证码。
请注意，验证码有效时间为2 分钟。
如果您1分钟内未收到短信验证码，可点击“resend”按钮请求重新发送。
未成年用户系统要求账户所有者须年满18周岁，如您未满18周岁，请您的父母或监护人代为注册。
请在正式注册完成前，阅读隐私条款并勾选“I have read and accepted”确认框。
账户登录、预约及支付系统您可以选择以下两种方式进行登录：•手机号+短信验证码•手机号+密码点击下方相应链接切换登录方式（短信验证码或密码）。
如果您忘记登录密码，请点击“Forget Password”按钮，通过手机找回密码。
预约练习在正式预约之前，请先设置您所处的时区。
请选择您要参加练习的时间并预约练习时段。
点击“Book”按钮后，您需要依次输入您本人或未成年用户的全名、出生日期以及第一语言。
如您未满18周岁，出于保护未成年人安全的目的，您还需要输入父母或监护人的联系信息。
XXX全部确认完后，请点击“Next”按钮进行下一步操作。
在用户须知栏内，您可查阅SpeakUP 相关条款细则。
确认信息无误后，请点击“Submit Order”按钮。
XXX订单与支付订单提交成功后，您有30分钟的时间进行付款。
思拓力RTKSurPad3.0安卓版说明书
安卓SurPad手簿软件用户手册安卓SurPad手簿软件±¾ÎÄÓÉÌìÀÖ²â»æÍø£¨£©ÕûÀíÌṩ用户手册广州思拓力测绘科技有限公司2016年10月目录第一章软件介绍 (4)第二章软件的安装与卸载 (5)第三章软件的介绍——项目 (9)3.1 项目管理 (9)3.2 查看数据 (10)3.3 新建/打开数据文件 (10)3.4 RTK文件导入 (11)3.5 文件导出 (11)3.6 项目属性 (13)3.7 软件版本 (13)第四章软件的介绍——仪器 (14)4.1 GPS状态 (14)4.2 数据链状态 (15)4.3 通讯设置 (17)4.4 工作模式 (18)4.4.1通信设置 (18)4.4.2静态工作模式 (18)4.4.3基准站模式 (20)4.4.4移动站模式 (22)4.4.5调用配置集 (23)4.5 数据链设置 (23)4.5.1网络 (24)4.5.2内置电台 (25)4.5.3外置电台 (26)4.5.4蓝牙 (26)4.5.5双发链路 (26)4.6 其他菜单功能 (26)第五章软件的介绍——测量 (28)5.1 点测量 (29)5.2 点放样 (32)5.3 直线放样 (34)5.4 道路放样 (37)5.5 场地高程控制 (41)5.6 物探放样 (43)5.7 曲线放样 (45)5.8 既有线放样 (47)第六章软件的介绍——配置 (49)6.1 坐标系统 (49)6.2 记录设置 (50)6.3 显示设置 (50)6.4 系统设置 (50)6.5 离线地图 (51)6.6 测区设置 (51)第七章软件的介绍——校正 (53)7.1 转换参数 (53)7.2 测站校准 (55)7.3 磁北校准 (57)第八章软件的介绍——工具 (63)8.1 数据键入 (63)8.1.1坐标点库 (63)8.1.2放样直线 (64)8.1.3放样道路 (65)8.1.4放样曲线 (67)8.2 坐标转换 (68)8.3 角度变换 (68)8.4 计算方位距离 (69)8.5 偏角偏距 (69)8.6 空间距离 (69)8.7 两线夹角 (70)8.8 周长面积 (71)8.9 坐标计算 (71)第一章软件介绍SurPad软件安卓版是广州思拓力测绘科技有限公司开发的GNSS测绘软件，根据多年的市场经验积累，在结合国际主流测绘数据采集软件功能的同时，集RTK控制采集、道路设计放样等功能于一体。
思拓力surpad相关操作流程(电台与放样)
一、蓝牙连接
1、打开主机
2、开启手簿电源，打开surpad2。
0软件,打开或者新建项目；
3、在弹出的界面中，点击“直连”，点击“扫描设备”，搜索完毕后,并选择所需连接仪器编号，并确定
4、在弹出的界面点击连接，进度条走完,弹出的界面出现“断开"或者查看主机蓝牙灯亮,则表明手簿连接蓝牙成功
5、点击“配置”,选择“坐标系统",选择“椭球参数”选择当地坐标系统，选择“投影参数”，在有卫星的情况下，点击，即可获取当前中央子午线
二、工作模式设置
1.1 基准站设置
1、弹出的界面中，点击“仪器”，选择“工作模式"，选择“基准站模式设置”
2、点击“数据链”，选择内置电台,并进行设置，点击“确认”
3、其他选项保持默认即可，点击确定，当进度条走完则表示基准站设置成功
1.2 移动站设置
1、断开与基准站的蓝牙连接，并蓝牙连接上移动站，（方法详见：蓝牙连接板块）
2、弹出的界面中，点击“仪器"，选择“工作模式”，选择“移动站模式设置”
3、点击“数据链”,选择内置电台，并进行设置，点击“确认”（基准站与移动站的数据链设置中，频率必须保持一致）
4、设置天线高，在量取高度填写当前杆高，其他设置保持默认即可，并点击确定
5、当进度条走完表明移动站设置成功
三、求解转换参数。
Surgic Pro2 App 说明书
1 IntroductionThis application (Surgic Pro2 App) can display and save operation data such as rotation speed and torque by connecting to Surgic Pro2 (hereinafter referred to as the control unit) via Bluetooth. Connecting the control unit to Osseo100+ (option) enables display and storage of the ISQ value displayed on Osseo100+.The contents of this operation manual may differ depending on the terminal or the application version. We kindly ask for your understanding.2 Precautions for Handling and Operation Read these safety cautions thoroughly before use and operate the product properly.These indicators are to allow you to use the product safely, prevent danger and harm to you and others. These are classified by degree of danger, damage and seriousness. All indicators concern safety, be sure to follow them.Contents1. Introduction ......................................................... 12. Precautions for Handling and Operation .. (1)3. Connection to the Control Unit ............................... 23 –1Bluetooth connection .. (2)3 –2Pairing (2)3 –3Re-pairing ....................................................................... 34. Home Screen . (4)4 –1Function list (4)4 –2Data Log icon .................................................................. 45. Data Log Screen (5)5 –1Data Log screen .............................................................. 55 –2Torque and rotation speed showing/hiding selection ............ 65 –3Storing operation data ...................................................... 75 –4Change in dentist/patient information ................................. 75 –5Registration of implant system name and program name ..... 95 –6Tooth number selection .................................................... 95 –7Displaying the status of the control unit . (10)6. Viewer Screen (12)6 –1Function list .................................................................. 126 –2Selection of the file to view ............................................. 137. Connection to Optional Products .......................... 147 –1Connection to Link Module .............................................. 147 –2Connection to Osseo 100+ (14)8. Storage of Treatment Data (17)3 Connection to the Control Unit3 – 1 Bluetooth connectionTo use this application, you must pair the control unit with the iPad on which this application is installed. Pairing is required only for the first time. See “3 – 2 Pairing” for pairing method. After that, when the control unit is turned on while the application is running, the connection is performed automatically.3 – 2 Pairing1 Turn on the main power switch of Surgic Pro2.2 Press and hold the Setting key for 2 seconds or moreto display “BLE SET”.3Press the Enter key.4Press the TORQUE key and select “PC”.5Press the Enter key.6Launch the App.7Touch the Setting icon.8 Touch “Start”.Wait for a while until “Bluetooth Pairing Request” isdisplayed.9Enter the code “123456” and touch “Pair”.Connection to the Control Unit10 When “Connection Successful” is displayed on theapplication, pairing is completed.NOTICE●When the terminal and control unit are paired for the second time or later, the entry of the pairing key may not be required. Even in this case, the pairing will be completed without any problems.3 – 3 Re-pairingWhen you pair a terminal to a second control unit, or when you pair a terminal to a control unit again after deleting thepairing information by the Link Function of the control unit, perform the re-pairing of the control unit and the terminal.1 Launch the App.2Touch the Setting icon. 3 Touch “Initialize”.4 Touch “OK”.5 Perform pairing again according to “3 – 2 Pairing”.4 Home ScreenWhen this application is started, the Home screen is displayed. This screen allows pairing operation. Touch the Data Log icon to save the operation data. To check the recorded operation data, touch the Viewer icon.4 –1Function list4 –2Data Log iconTouch the Data Log icon to go to the Data Log screen. See “5 Data Log Screen”.5 Data Log ScreenTouch the Data Log icon on the Home screen to display the Data Log screen. On this screen, the values displayed on the control unit screen can be checked on the display of your terminal. When the motor is rotated, it automatically draws a graph of the rotation speed and torque.In this screen, the displayed values can be saved as operation data. Calibration and error are displayed depending on the condition of the control unit.5 – 1Data Log screen1112131415161718Check connection status to the foot control and battery level.No display: Not connectedData Log ScreenCheck the coolant solution flow level displayed on the control unit.5 –2Torque and rotation speed showing/hiding selection1 Touch the Setting icon.12 Touch “ON” and “OFF” to select whether to show orhide the graph drawing.3 Select the orientation of the PDF files to be saved.23Data Log Screen5 – 3Storing operation data12341 Touch “SAVE”.2 Select the format to save and check the file name. You can choose between two formats: PDF formatand CSV format. File names are automatically determined based on the patient ID and date. 3 Touch “SAVE” to save operation data and display thesaved file.4Touch the “×” icon to return to the Data Log screen.5 – 4 Change in dentist/patient information1Touch the dentist/patient information change icon to open the dentist/patient information change dialog.1Data Log Screen5 –4–1Registration of new dentist/patient information 215 431 Touch “DENTIST” or “PATIENT”.2 Touch the “+” icon to display the patient or dentistinformation registration dialog.3 Enter the ID and name.4Touch the “” icon.5 Touch the “” icon to return to the Data Log screen.5 –4–2Editing and deleting dentist/patient information 13254761 Touch “PATIENT” or “DENTIST”.2Touch the dentist or patient you want to edit or delete.3 Flick left.4 Touch “EDIT” or “DELETE”.EDIT: Edit the registered dentist or patient informationDELETE: Delete registered dentist or patientinformation 5 If “EDIT”, modify the dentist or patient information.6 Touch the “” icon.7 Touch the “” icon to return to the Data Log screen.Data Log Screen5 – 5 Registration of implant system name and program nameYou can register the implant system name and program name by touching the below in the IMPLANT SYSTEM and thePROGRAM displays on the Data Log screen. The default is “---”.5 –6 Tooth number selectionTouch the tooth number selection icon to display the tooth number selection dialog. In this dialog, you can change thenumbering method, select teeth to be treated, and record the treatment history.1321 To change the numbering method, touch “UNIVERSAL”. You can select the UNIVERSAL and FDImethods. 2 Touch the tooth icon to select the tooth to be treated. The selected tooth icon will flash in blue, and thenumber at the center will be the number of the tooth selected.3 To record the treatment history, touch “NO HISTORY”,“UNDER TREAT”, or “FIN TREAT”. “NO HISTORY” isthe default value for all teeth.4 Touch the “” icon to determine.To cancel the selection, touch the “” icon.Data Log Screen5 –7Displaying the status of the control unitThe status of the connected control unit can also be checked on the terminal.5 –7–1Calibration modeThe connected control unit enters calibration mode.5 –7–2SLEEP modeThe connected control unit enters SLEEP mode.5 –7–3Error code displayIf an error occurs in the connected control unit and an error code is displayed on the LCD, the following is displayed in the application.211 Touch “TROUBLESHOOTING” to check the content ofthe error.2 If the control unit does not recover from the error,touch the “” icon. It returns to the screenimmediately before the error. If you have already obtained the operation data, you can save it.Data Log Screen 5 –7–4Communication error displayIf “COM ERR” is displayed on the connected control unit, the following is displayed in the application.211 Touch TROUBLESHOOTING to check the content of theerror.2 If the control unit does not recover from the error,touch the “” icon. It returns to the screenimmediately before the error. If you have already obtained the operation data, you can save it.6 Viewer ScreenIn the Viewer screen, the saved operation data can be checked. The Viewer screen can be opened even if it is not connected to the control unit.6 – 1Function list2829303132Viewer Screen6 – 2 Selection of the file to view1 Select the patient.2Touch the search bar to display the list of saved files. 23Touch the file to view.7 Connection to Optional Products7 – 1 Connection to Link ModuleWhen the control unit and Link Module are connected, VarioSurg 3 can be operated with the wireless foot control of Surgic Pro2. When VarioSurg 3 is operated, the control unit is in the LINK mode. The Data Log screen is as shown inbelow.7 – 2 Connection to Osseo 100+Bluetooth connection between Osseo 100+ and the control unit is enabled. (Refer to the Osseo 100+ operation manual for the pairing method and connection method.)7 –2–1Connection to Osseo 100+You can save the ISQ VALUE data (GRAPH data, patient data, tooth numbers, etc.) in the storage of your terminal in the following way. The data is saved in both CSV and PDF formats.1 Connect Osseo 100+ and your terminal to the control unit via Bluetooth. The terminal is not directly connected to Osseo 100+.2 Move the control unit to ISQ mode.When the control unit and Osseo 100+ areconnected, press and hold the LINK key of the controlunit for more than 2 seconds. If “ISQ” is displayed onthe LCD display of the control unit, it switches to ISQmode.3 Launch the App.4 Touch the Data Log icon on the Home screen todisplay the Data Log screen.5 When the ISQ value is measured with Osseo 100+under this condition, the ISQ value displayed on thecontrol unit is also displayed on the screen of theterminal. Touch “SAVE” to save the ISQ VALUE data tothe terminal storage and the PDF is automaticallydisplayed.Connection to Optional Products7 –2–2Editing ISQ dataThe data saved in CSV can be edited by moving a tooth number or deleting ISQ data.1Touch “EDIT”. 12 Touch the checkbox of the ISQ value you want to edit. –“SELECT ALL” icon: You can select all checkboxes. –“DESELECTION” icon: You can deselect all checkboxes. (Selecting all checkboxes changes theicon)23 If you want to move the tooth number, see “Moving the tooth number”, and if you want to delete ISQ data, see “Deleting ISQ data”.Moving the tooth number1Touch “MOVE”.12 Touch the tooth you want to move to. (The selected tooth and its number are displayed in yellow) 3Touchicon.324 The confirmation dialog box is displayed. Touch “OK”if you want to move the tooth number.Connection to Optional ProductsDeleting ISQ data1 Touch “DELETE”.12 The confirmation dialog box is displayed. Touch “OK” ifyou want to delete ISQ data.8 Storage of Treatment DataWhen the operation data is saved for the first time, the folder “SurgicPro2” is automatically generated under the storage of the terminal. In the SurgicPro2 folder, a “CSV” file and a “PDF” file are created and stored in either file according to the format of the saved operation data.OPERATION DATEOPERATION DATEOPERATION DATEOPERATION DATEOPERATION DATEOPERATION DATE。
西软全套教程-软件系统操作说明
手册约定本手册对一些格式、规范和动作作了约定，您可参阅以下约定，方便您对本手册内容的理解。
动作约定:（1）、单击表示快速按下并释放鼠标左键的一个按钮。
除非特别指明请单击鼠标右键，其它单击的意思一律表示是单击鼠标左键。
（2）、单击鼠标右键表示快速按下并释放鼠标右键的一个按钮。
（3）、双击表示连续两次快速按下并同时释放鼠标左键。
格式约定：（4）、带？的位置，单击？或者按F1，系统将自动弹出帮助菜单。
（5）、日历样图标单击日历样图标可编辑日期（6）、灰色显示的输入栏灰色显示的输入栏为不可编辑栏，其内容由系统自动赋予。
（7）、菜单项、数据表或字段名等的表述方式采用‘’例如：‘散客’表示主菜单中的‘散客’菜单项。
（8）、多级菜单的表示方式采用‘菜单名’→‘菜单名’→‘菜单名’例如：单击‘散客’→‘新建散客预定’菜单项，表述的意思为单击主菜单‘散客’下的子菜单‘新建散客预定’。
（9）、黑色框代表框里的内容是对有关内容的解释。
例如：公关销售系统使用说明 (3)第一节协议管理 (3)一、协议管理 (3)（一）、销售员管理 (3)（二）、房价方案 (4)（三）、房价码设置 (6)（四）、消费模式 (8)（五）、设置协议码 (9)（六）、客户（单位）类别 (10)（七）、客户（单位）管理 (10)（八）、系统房价调整 (12)（九）、协议房价本日时间变化 (13)（十）、宾客消费手工记录 (13)（十一）、佣金管理 (13)第二节销售预订 (14)一、散客预订 (14)二、团体预订 (16)三、餐厅预订 (16)第三节查询 (16)一、读卡（ctrl + K） (16)二、议室预留情况 (17)三、档案查询 (18)（一）、当前住客档案 (18)（二）、当前团体&会议档案 (19)（三）、当前AR帐档案 (19)（四）、客户（宾客）档案 (19)（五）、历史住店档案 (20)（六）、历史团体档案 (20)（七）、历史AR帐档案 (20)（八）、黑名单档案 (20)（九）、宾客留言 (21)（十）、社会信息 (21)四、房类信息查询 (21)五、房间信息查询 (21)第四节统计报表 (21)一、饭店营业总表 (22)二、经营分析 (22)三、稽核报表 (23)四、报表专家 (23)五、特殊要求统计 (23)六、制作统计广告标牌 (24)公关销售系统使用说明公关销售系统主要针对饭店公关销售部的实际职能，实现协议管理、客房与各餐饮娱乐点预订以及酒店各类信息及相关报表查询等功能。
GPAD R9使用说明书
GPAD R9使用说明书产品介绍一、产品介绍GIS PAD（GPAD R9）将工业移动平板电脑与GPS RTK结合在一起，考虑到户外使用的特殊环境，提高屏幕亮度并整合激光对点等功能，形成具有准确位置的一体手持户外图形化工作平台。
GPAD R9有较为突出的特点：高亮度工规触摸屏（8.4英寸），Windows 7操作系统，高清摄像头，3G通讯网络，GPS RTK和激光整平对中等，自动接入各地的CORS网络，轻松实现厘米精度等级的实时定位和测绘，在城市等遮挡卫星较为严重的地区，也能可靠得到的分米级精度。
系统还配有两级大容量锂电池（外置可替换），足够GPADR9连续使用6小时以上。
系统具有较大的硬盘（32G）和内存（2G），可以直接运行大型的PC软件(如AutoCAD，ArcInfo，MapGIS)，可以将一个完整的图形作业系统（如GIS，航片处理软件等）和数据，直接带到现场完成某些检查和复核工作。
R9是一个真正集GPS，GIS和RS于一体的“3S”设备，实现了定位，软件和数据的高度集成。
GPAD R9在高精度的像控点布设，航迹规划，航片调绘，补测等都可以得到较好的应用；另外，R9在数字化测图，带底图放样，勘界，纠纷处理，GIS数据采集和更新，户外设施定位（电力，电信，交通），施工等，也能得到很好的发挥。
GPAD可以作为测绘、规划、国土、建设、交通、统计、农林、环保、通讯、能源、减灾、安全等行业使用影像资料的坚固耐用的户外工作平台。
GPAD R9作为一个集GPS，GIS和RS于一体的户外图形化工作平台，可以作为测量测绘，矿山，地理信息系统，摄影测量，建筑施工等专业的教研设备，可以作为各科研院校的相关实验设备。
产品功能功能二、产品功能GPAD R9采用工业规格器件和封装，具有完整的六面软胶保护缓冲胶垫，能够有效地防止撞击和震动。
GPAD R9的所有按键均采用软胶按键，防水防尘。
如下图所示，GPAD R9的电源开关设置在机身左侧，关机状态下长按1秒GPAD R9开机，如果在开机状态段按该键1秒，GPAD R9将进入休眠模式，退出休眠模式需要长按该按键3秒。
PadPartner使用手册
此 USB 电源适配器为
iPad 配件
‧ 电脑的 USB端口或其他的USB装置無法作為 iPad 扫描仪的电力来源。 7
开启扫描仪电源并连接到 iPad
• 轻按扫描仪的电源键 即可开启扫描仪电源。
‧ iPad开机后，将iPad的基座接口对准扫描仪的 iPad连接埠插入。请确保iPad紧密且稳固地插入 连接埠中。
2. 调整纸张定位杆的位置以固定扫描相片或文件。
3. 点一下屏幕上的【扫描】按键开始扫描。扫描中 的图像会逐步地显示再屏幕上。
4. 当整张相片或文件从退纸匣中退出并显示在屏幕 上时，扫描即完成。
点一下屏幕上的【存档】按键。该图像会被储存 到iPad中。
• 若要重新扫描请参考扫描章节中的步骤1到步骤 3。
W搭o配rk专w属ith
-
应用程序
本手册内出现的所有商标分属该 公司所有，并承认其所有权利。
产品包装内不含 iPad
重要安全申明
‧ 远离水、潮湿和灰尘。 ‧ 切勿存放在温度过高或过低的空间。 ‧ 使用本产品环境温度为 0°C 到 +35°C。 ‧ 请使用原厂附件及相关配件。 ‧ 避免在灰尘多的环境下使用本扫描仪。 ‧ 若长时间不使用，请将扫描仪的电源线拔除。 ‧ 避免将扫描仪长时间放置在阳光直射处（或接触到热源）。 ‧ 请将扫描仪远离饮料，例如可乐、汽水、咖啡和茶。 ‧ 请小心保管扫描仪，勿摔落或大力撞击。 ‧ 在水平、稳固的平面上操作扫描仪，以免过度振动损坏机台。 ‧ 切勿尝试拆开扫描仪，以免有触电危险。
‧ 为了避免扫描时可能发生被迫中断的情况，请关 闭【推送通知】服务。
在iPad的主屏幕中点一下【设置】，然后点一 下【通知】，再选择【关闭】通知功能。请参 阅iPad的使用手册中的相关说明。
ADRE Sxp快速入门指南
iii
网络设置与连接................................................................................................................................................. 24 以太网电缆................................................................................................................................................... 25 直接连接........................................................................................................................................................ 25 DHCP 设置 .................................................................................................................................................... 26 IP 地址设置................................................................................................................................................... 26 子网掩码与默认网关设置 .................................................................................................................... 27 防火墙与路由器......................................................................................................................................... 27
SurPad4.0使用说明书
工程测量软件SurPad4.0（Android版本）使用说明书广州吉欧电子科技有限公司2018年8月目录第一章 SurPad4.0软件概述 (1)1.1软件简介 (1)1.2软件界面 (1)1.3软件的安装与卸载 (3)第二章快速入门 (6)第三章项目 (8)3.1 项目管理 (8)3.2 数据文件管理 (9)3.3 坐标系统 (10)3.4 测站校准 (14)3.5 坐标点库 (17)3.6 数据文件导出 (19)3.7 扫一扫 (21)3.8 云设置 (21)3.9 软件设置 (21)3.10 关于软件 (23)第四章仪器 (25)4.1 通讯设置 (25)4.2移动站模式 (26)4.2.1移动站-主机网络 (28)4.2.2移动站-内置电台 (29)4.2.3移动站-外置电台 (29)4.2.4移动站-手簿网络 (30)4.3基准站模式 (30)4.3.1基准站-主机网络 (32)4.3.2基准站-内置电台 (33)4.3.3基准站-外置电台 (33)4.3.4基准站-双发 (33)4.4静态站模式 (34)4.5工作状态 (35)4.6配置集 (37)4.7仪器信息 (38)4.8仪器设置 (38)4.9倾斜校准 (39)4.10重新定位 (43)4.11仪器注册 (44)4.12默认电台设置 (44)第五章测量 (45)5.1 点测量 (45)5.2碎步测量 (51)5.3 CAD (51)5.4点放样 (54)5.5直线放样 (56)5.6线路施工放样 (59)5.7线路逐点放样 (61)5.8测横断面 (63)5.9道路桥涵放样 (65)5.10桥台锥坡放样 (67)5.11电力线勘测 (69)5.12塔基放样 (74)5.13场地高程控制 (76)5.14曲线放样 (77)5.15既有线放样 (79)5.16铁路放样 (80)5.17测区设置 (83)5.18图层设置 (84)第六章工具 (86)6.1 转换参数 (86)6.2坐标转换 (87)6.3角度变换 (88)6.4周长面积计算 (88)6.5几何计算 (90)6.5.1 坐标反算 (90)6.5.2 点线计算 (90)6.5.3 空间距离 (91)6.5.4 夹角计算 (91)6.5.5 交会计算 (92)6.5.6 后方交会 (92)6.5.7 前方交会 (93)6.5.8 坐标正算 (93)6.5.9 偏点计算 (94)6.5.10 等分点计算 (94)6.6计算器 (95)6.7大电台设置 (95)6.8土方计算 (98)6.9测站刷新 (100)第七章全站仪 (101)第一章 SurPad4.0软件概述1.1软件简介SurPad4.0软件安卓版是一款GNSS测绘软件，根据多年的市场经验积累，在结合国际主流测绘数据采集软件功能的同时，集RTK控制采集、道路设计放样等功能于一体。
爱国者移动伴侣客户端软件使用说明CHSV21
爱国者移动伴侣客户端软件使用说明V2.1目录免责声明： (3)特别提示： (4)一、设备的准备与连接 (4)1.1开机 (4)1.2 WiFi信号的连接 (4)1.2.1 Windows 平台 (4)1.2.2 iOS 平台 (6)1.2.3 Android 平台 (9)1.3 移动网络存储服务器（移动NAS）模式 (14)二、客户端软件的安装 (14)2.1 Windows 平台 (14)2.2 iOS 平台 (16)2.3 Android 平台 (18)三、Windows客户端软件的界面说明 (24)四、iOS、Android客户端软件的界面说明 (26)五、使用第三方软件进行访问 (51)免责声明：由于产品的更新，本手册中的图片和文字可能与您的设备中显示的图文略有不同，某些细微的变更将不会影响您的操作，请以实物操作为主。
一、感谢您购买爱国者移动伴侣产品。
在使用本产品之前，请认真阅读快速使用说明和本说明书。
当您开始使用爱国者移动伴侣产品时，爱国者电子认为您已经认真阅读了本说明书。
二、本产品为移动存储产品，用于用户数据的冗余备份，请用户在使用过程中及时对其中的数据进行备份。
我公司仅对产品的硬件部分承担售后责任。
如由于使用本产品造成数据丢失，我公司将依据售后相关规定进行提供相应的保换或保修服务，但是不负责恢复故障产品中保存的数据，不承担由此造成的任何恢复费用以及追加赔偿。
如果用户因保密要求需要保留或彻底销毁存储介质，应在享受保换或保修服务的同时支付相应的费用。
敬请用户谅解。
三、本文中涉及到的iOS、Android、Oplayer、Goodplayer等均为第三方公司所有。
四、硬件设备的生产厂家一般以1000为进制计算容量，即1KB=1000 Bytes, 1M=1000K, 1G=1000M；而微软操作系统是以1024为进制计算容量，1KB=1024 Bytes, 1M=1024K, 1G=1024M，格式化后的实际容量会少一些。
思拓力RTKSurPad3.0安卓版说明书
安卓SurPad手簿软件用户手册安卓SurPad手簿软件±¾ÎÄÓÉÌìÀÖ²â»æÍø£¨£©ÕûÀíÌṩ用户手册广州思拓力测绘科技有限公司2016年10月目录第一章软件介绍 (4)第二章软件的安装与卸载 (5)第三章软件的介绍——项目 (9)3.1 项目管理 (9)3.2 查看数据 (10)3.3 新建/打开数据文件 (10)3.4 RTK文件导入 (11)3.5 文件导出 (11)3.6 项目属性 (13)3.7 软件版本 (13)第四章软件的介绍——仪器 (14)4.1 GPS状态 (14)4.2 数据链状态 (15)4.3 通讯设置 (17)4.4 工作模式 (18)4.4.1通信设置 (18)4.4.2静态工作模式 (18)4.4.3基准站模式 (20)4.4.4移动站模式 (22)4.4.5调用配置集 (23)4.5 数据链设置 (23)4.5.1网络 (24)4.5.2内置电台 (25)4.5.3外置电台 (26)4.5.4蓝牙 (26)4.5.5双发链路 (26)4.6 其他菜单功能 (26)第五章软件的介绍——测量 (28)5.1 点测量 (29)5.2 点放样 (32)5.3 直线放样 (34)5.4 道路放样 (37)5.5 场地高程控制 (41)5.6 物探放样 (43)5.7 曲线放样 (45)5.8 既有线放样 (47)第六章软件的介绍——配置 (49)6.1 坐标系统 (49)6.2 记录设置 (50)6.3 显示设置 (50)6.4 系统设置 (50)6.5 离线地图 (51)6.6 测区设置 (51)第七章软件的介绍——校正 (53)7.1 转换参数 (53)7.2 测站校准 (55)7.3 磁北校准 (57)第八章软件的介绍——工具 (63)8.1 数据键入 (63)8.1.1坐标点库 (63)8.1.2放样直线 (64)8.1.3放样道路 (65)8.1.4放样曲线 (67)8.2 坐标转换 (68)8.3 角度变换 (68)8.4 计算方位距离 (69)8.5 偏角偏距 (69)8.6 空间距离 (69)8.7 两线夹角 (70)8.8 周长面积 (71)8.9 坐标计算 (71)第一章软件介绍SurPad软件安卓版是广州思拓力测绘科技有限公司开发的GNSS测绘软件，根据多年的市场经验积累，在结合国际主流测绘数据采集软件功能的同时，集RTK控制采集、道路设计放样等功能于一体。
备鸿合交互平板说明书授课2013款交互平板用户手册
·8·
Tablet PC 设置
交互平板使用说明书 3) 在 Tablet PC 设置窗口中，选择
Tablet PC 设置
4) 用书写笔点住在闪烁的 “十”字光标的中心不动，直至闪烁的 “十”字光标移 动到下一个定位点，这样就完成了一个点的定位。根据定位界面中的提示照此方法 依次操作完成定位。
内置电脑安装与操作：
将 OPS 电脑插入盒子卡槽内，再拧上 M4 螺丝，左右各一个。
备注：不支持热插拔内置（OPS）电脑，请在交互平板一体机处于待 机或关机状态后，内置（OPS）电脑才可以插拔。 当接有内置（OPS）电脑；后背右侧的电脑 3 接口将被占用。若想再 外接电脑，请接在电脑 1 或电脑 2 接口上。
·4·
交互平板使用说明书
基本操作：
开机
使用 100 ～ 240V 50/60Hz 交流电作为书写屏的供电电源。 打开书写屏正下方（电源接口旁）船型开关以接通书写屏电源。（此时状态指 示窗亮红灯） 按书写屏面板上“开关”键或遥控器上的“待机”键打开书写屏（此时状态指 示窗亮绿灯），按书写屏面板上“OPS 开关”键打开内置 PC。（限一体机机型）
HitePanel Pro 软件的安装：
推荐系统配置需求：
CPU：Inter(R) Core i3 2.27GHz 或 AMD 同等性能 CPU 内存：2GB 硬盘：2GB 剩余空间 显卡：支持 DirectX 9 以上
带电脑书写屏出厂时已在电脑中预装了最新版本的书写软件，请跳过 此步骤。 HID 免 驱 功 能 只 适 用 于 Vista、Windows 7 以 上 的 操 作 系 统（ 实 现 Windows 的 多 点 触 摸 等 功 能 ），Windows XP 必 须 要 安 装 / 运 行 HitePanel Pro 软件才能正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SurPad软件使用说明书第一版(V2.0)目录第一章：软件简介及简易操作流程 (1)1.1软件简介 (1)1.2软件简易操作流程 (1)1.3 软件菜单简介 (12)第二章项目 (13)2.1 项目管理 (13)2.2 项目属性 (13)2.3 查看数据 (14)2.4 新建（打开）文件 (14)2.5 文件（导入）导出 (15)第三章仪器 (17)3.1 通讯设置 (17)3.2工作模式设置 (20)3.2.1 静态模式 (20)3.2.2基准站模式 (21)3.2.3 移动站模式 (25)3.2.4调用配置集 (25)3.3 GPS状态 (26)3.4 数据链状态 (27)3.5 测距仪设置及其它信息 (28)第四章校正 (30)4.1 转换参数 (30)4.2 测站校准 (33)第五章测量 (36)5.1 工程测量 (36)5.1.1 点测量 (36)5.1.2 点放样 (38)5.1.3 直线放样 (39)5.1.4 物探放样 (40)5.1.5 曲线放样 (41)5.1.6 道路放样 (41)5.2电力勘测 (46)5.2.1 电力勘测 (47)5.2.2 塔基放样 (50)5.3 属性采集 (52)第六章、配置 (57)6.1 坐标系统 (57)6.2 图层配置 (57)6.3 记录设置 (58)6.4 测区设置 (58)6.5 显示设置 (59)6.6 系统设置 (59)第七章工具 (60)7.1 数据键入 (60)7.2 坐标转换 (61)7.3 角度变换 (62)7.4 计算坐标点 (62)7.5 测量计算 (62)7.6 编辑数据字典 (63)7.7 大电台设置 (63)第八章关于 (65)8.1 注册仪器 (65)8.2 电池电量 (65)8.3 关于仪器 (65)8.4 关于软件 (65)第九章SurPad软件的安装与卸载 (67)9.1 软件安装 (67)9.2 软件卸载 (67)第一章：软件简介及简易操作流程1.1软件简介SurPad软件是广州思拓力测绘科技有限公司开发的GNSS测绘软件，根据多年的市场经验积累，在结合国际主流测绘数据采集软件功能的同时，集RTK控制采集、道路设计放样、GIS数据采集和电力勘测放样等功能于一体。
该软件具有人性化的操作流程、图形交互更加出色、功能更加强大。
本书主要介绍实际基本作业流程和SurPad软件各菜单功能。
1.2软件简易操作流程以下只是软件的简易操作流程，详细使用步骤请参照接下来的详细说明。
此流程只是我们提供给的一种解决方案，初学者可以参照使用，在作业过程中，一般的使用方法为：1、架设基准站、设置好 GNSS 主机工作模式（也可以通过手簿进行接收机工作模式的设置）。
2、打开Surpad手簿软件、连接基准站、新建项目、设置坐标系统参数、设置好基准站参数，使基准站发射差分信号。
3、连接移动站，设置移动站，使得移动站接收基准站的差分数据，并达到固定解。
4、移动站到测区已知点上测量出窄带固定解状态下的已知点原始WGS84坐标,根据已知点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
5、运用坐标转换参数，则 RTK 测出的原始WGS-84坐标会自动转换成当地坐标,到另外至少一个已知点检查转换之后的当地坐标是否正确。
6、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
7、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式，8、电脑中安装 ActiveSync 数据同步软件，将手簿通过USB线和电脑进行同步连接，将数据传输到电脑中，进行后续成图操作。
由于我国大部分情况下使用的坐标系都为国家坐标系或地方坐标系，而 GNSS所接收到为 WGS-84 坐标系下的数据，因此如何进行坐标系统的转换成为 RTK 使用过程中的很重要的一个环节。
一般情况下，可以根据已知条件的不同而使用不同的坐标转换方法，主要转换方法有：四参数+高程改正、七参数、七参数+四参数+高程改正，使用四参数需要已知两个以上任意坐标系统下的点的位置和工程坐标，而使用七参数需要三个以上国家坐标系统下的点的位置和地方坐标，下面就 RTK 在使用平面四参数+高程改正时的作业步骤做详细说明。
1、架设基准站基准站可架设在已知点或未知点上（注：思拓力RTK如果设置成基站取单点坐标发射，开机接收到卫星后将自动获取当前WGS84坐标发射，基准站如果设置成使用上次基准站坐标发射，则可避免基准站因为更换电池等开关机操作操作带来的重新校正工作）基准站架设点尽量满足以下要求：a、高度角在 15 度以上开阔，无大型遮挡物；b、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50 米内无高压线）；c、在用电台作业时，基站位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离缩短；d、至少两个已知坐标点（已知点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校已知点的正确性）；e、不管基站架设在未知点上还是已知点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
将 GNSS 基准站架设，连接好，按电源键将接收机打开，等待基准站锁定卫星，（注：如果使用外挂电台的基准站工作模式，需要先连接好所有的电缆和天线后，先打开外挂电台，再开接收机主机）2、手簿与主机连接打开基准站接收机，点击手簿桌面左下角的键，点击Surpad软件图标运行Surpad软件，进入项目管理界面如图1-1所示。
您可以新建、打开、删除工程项目。
图1-1 图1-2点击【新建】如图1-2所示。
输入工程名称、操作人员等相关信息，创建日期默认为系统日期，输入完成后点击【确定】，进入通讯设置界面如图1-3所示。
图1-3 图1-4点击型号对应的下拉框，如图1-4所示，选择相应的仪器型号，选择“S9/S6”表示手簿设备连接相应型号的主机，在该选项中，用户可以选择以串口或是蓝牙方式连接主机，若选择蓝牙方式连接主机，在通讯设置界面选择蓝牙连接，如图1-5所示。
图1-5 图1-6点击【配置蓝牙设备】如图1-6所示，点击【添加新设备】，如图1-7所示。
图1-7 图1-8选择需要连接的设备，点击【下一步】，如图1-8所示。
输入蓝牙密码（默认密码为：1234 ），点击【下一步】，如图1-9所示。
点击【完成】。
图1-9 图1-10选择【COM端口】--【新建发送端口】，选中配对的设备点击【下一步】，建立虚拟通讯端口，如图1-10所示，不同型号设备可使用的端口号可能不同，一般COM0、COM4、COM7、COM8、COM9端口可用。
配置完成后点击【完成】。
选择已配对端口的设备，点击【确定】，点击【连接】进行蓝牙连接，连接成功后将自动返回通讯设置界面。
注：若想删除蓝牙端口，请先从【COM端口】中删除指定设备，然后从【设备】中删除配对设备，操作不当可能会对您使用蓝牙造成影响。
图1-11 图1-12在仪器连接界面点击【关闭】后进入测量参数设置界面，如图1-11所示。
您可以设置相关参数，使用四参数时椭球参数可以默认，我国常用高斯投影，投影参数中需要输入正确的中央子午线经度，也可点击右方的【A】自动获取。
注：国家坐标一般有规定的中央子午线经度，自定义工程坐标的中央子午线经度一般情况下建议不要和实际相差大于0.5度。
SurPad软件分3个功能模块，当您选择不同功能模块时，SurPad软件菜单栏中项目、仪器、校正、配置、工具五个部分内容基本一致，我们将在后面做统一介绍。
测量部分由于您所选择的功能模块不同，展现的测量内容将会有所不同。
工程测量功能包括：点测量、点放样、直线放样、曲线放样和道路放样；电力勘测功能包括：点测量、点放样、直线放样、电力勘测和塔杆放样；属性采集功能包括：属性采集、点放样和直线放样。
关于三个功能模块所对应的不同测量功能，我们将在后面测量章节分别做详细介绍。
点击【确定】进入软件主界面。
注：一个工程只能对应一个功能模块，您可以根据需要测量信息不同分别选择工程测量、电力勘测、属性采集。
3、设置基准站在基准站接收机锁定卫星以后，点击软件主界面上的【仪器】，在下拉菜单中选择【工作模式】-【基准站模式设置】，如图1-13所示，在“启动参数”项目中选择【使用单点坐标】，在“基站ID”中输入基站点名，如图1-14所示。
图1-13 图1-14注：如果基准站架设在已知点，用户知道基准站的WGS84坐标，则可以选择【指定基站坐标】，在【设置基站坐标】和【设置基站天线高】选项中输入基准站坐标和仪器高来启动基准站。
在“数据链”选项中选择通讯模式，以内置电台为例，点击【内置电台设置】，选择通道数，基准站和移动站通道数需要保持一致如图1-15、1-16所示。
图1-15 图1-16在“选项”差分模式中，差分模式根据接收机的主板而定，使用三星设备暂时只能使用CMR 格式，高度截止角不宜过高，一般选择10~15度。
在“卫星系统”选项中选择需要使用的卫星系统，此项目基准站和移动站最好保持一致如图1-17、1-18所示。
图1-17 图1-18设置完成后点击【确定】，基准站开始配置启动，如图1-19所示，启动完成后，主机电台灯开始每秒闪烁一次，主界面显示“GPS：基站”，则基准站启动成功，如图1-20所示。
显示基站图1-19 图1-204、连接移动站打开移动站接收机，点击【仪器】，下拉菜单中选择通讯设置，断开手簿蓝牙与基准站的连接，重复连接基准站的步骤将手簿与移动站进行蓝牙连接，连接后进入到【仪器】--“工作模式”，选择“移动站模式设置”，将“选项”、“数据链”、“卫星系统”中的参数选择和基站一致，并在“天线高”选项中，选择天线高的“量取方式”，输入“量取高度”，点击【确定】，如图1-21所示，等待移动站配置完成后，主界面右下方显示“GPS:固定解”，则移动站设置成功，如图1-22所示。
显示固定解图1-21 图1-225、求解转换参数一般情况下，移动站在没有求解转换参数时，在固定解状态下显示的坐标值是在WGS84坐标系统下相对于基准站，准确的坐标，但是在实际工作中，我国基本上很少使用WGS84坐标系统，因此需要求解出WGS84到地方坐标系的转换参数，才能测得地方坐标系下坐标，而求解转换参数必须已知至少两个已知点的位置和工程坐标，已知点最好分布在测区两端。
先将移动站移到第一个已知点，在移动站为固定解的情况下，点击主菜单下【校正】-【转换参数】，弹出参数计算界面，点击左下角【增加】，弹出添加点坐标窗口，如图1-23所示，点击上方“请设置”输入点的点名和已知工程坐标，点击下方“请设置”弹出界面如1-24所示，输入点名，点击【获取当前GPS坐标】，图1-23 图1-24将对中杆放到待测点对中整平，点击【确定】，开始平滑采集，采集一小段时间后点击【停止】，选择“天线高量取方式”，输入“量取高度”，点击【确定】，如图1-25所示。
