酸雾洗涤塔工作原理一、引言酸雾洗涤塔是一种常见的气体净化设备，广泛应用于化工、电力、冶金等行业中。
它主要用于去除废气中的酸性气体，净化废气，保护环境。
本文将从酸雾洗涤塔的工作原理角度进行介绍。
二、酸雾洗涤塔的结构酸雾洗涤塔通常由上部塔体、中部填料层和下部液体收集器组成。
废气从塔体底部进入，经过填料的层层过滤，最后经过喷淋装置喷洒的液体进行洗涤，然后由液体收集器收集并排出。
三、酸雾洗涤塔的工作原理1. 气液接触废气进入酸雾洗涤塔后，首先经过填料层，废气与填料表面的洗涤液进行接触，使废气中的酸性气体溶解于洗涤液中。
填料层的作用是增加气液接触面积，提高洗涤效果。
2. 洗涤液的喷淋洗涤液通过喷淋装置均匀地喷洒在填料上，形成薄膜状，使废气与洗涤液充分接触。
喷淋装置通常采用喷嘴或喷雾器，可以调节喷淋液量和喷淋强度，以满足不同的工况要求。
3. 酸性气体的溶解和反应废气中的酸性气体溶解在洗涤液中，发生化学反应。
洗涤液中的化学试剂可以与酸性气体发生中和反应，或形成可溶性盐类，从而将酸性气体彻底去除。
4. 液体收集和回收经过洗涤后的废气上升到塔顶，其中的液滴会被填料层截留下来，然后滴入液体收集器中。
液体收集器收集废气中的液滴，并将其排出。
排出的液体可以进行处理后回收使用，从而实现资源的循环利用。
四、酸雾洗涤塔的优势1. 高效净化酸雾洗涤塔具有较大的气液接触面积和较高的质量传递效率，可以高效地去除废气中的酸性气体，净化废气。
2. 环保节能酸雾洗涤塔采用循环使用的洗涤液，可以减少化学试剂的消耗，降低废液的排放，实现资源的节约和环境的保护。
3. 适应性强酸雾洗涤塔可以根据不同工况需求进行调整，包括喷淋液量、喷淋强度、填料种类等，适应不同酸性气体的处理。
五、酸雾洗涤塔的应用领域酸雾洗涤塔广泛应用于化工、电力、冶金、电镀、半导体等行业中，特别是在制酸、酸洗、酸蚀等工艺过程中产生的酸性废气的净化处理中。
六、总结酸雾洗涤塔通过气液接触、洗涤液喷淋、酸性气体溶解和液体收集回收等工艺步骤，实现了废气中酸性气体的净化。
酸雾净化塔的工作原理
酸雾净化塔的工作原理
酸雾净化塔的工作原理是利用吸收剂对含有酸性气体的废气进行处理。
首先，废气进入酸雾净化塔后，与酸雾净化剂相接触。
酸雾净化剂通常是一种碱性溶液，如氢氧化钠或氢氧化钙溶液，可以中和酸性气体。
当废气与酸雾净化剂接触时，酸性气体中的酸雾迅速溶解在溶液中。
此过程中，酸雾净化剂中的碱性物质会与酸雾中的酸性物质进行反应，生成盐和水。
这样，酸性气体中的酸雾得以去除，将废气中的酸性物质转化为非酸性物质。
经过酸雾净化塔处理后，废气中的酸性物质被大幅减少。
处理后的废气会通过排气管道排出塔体，在环境中释放时不会对环境产生有害影响。
为了保持酸雾净化塔的处理效果，需要定期对酸雾净化剂进行更换或再生。
一些酸雾净化塔还会配备酸性气体监测仪，用来监测废气中酸性物质的浓度，以便及时调整酸雾净化剂的使用量。
总的来说，酸雾净化塔的工作原理是通过与酸雾净化剂的反应，将废气中的酸性物质转化为无害物质，从而实现对酸性气体的净化处理。
酸雾喷淋塔工作原理
酸雾喷淋塔工作原理
酸雾喷淋塔是一种用于处理废气和污水的设备，其工作原理主要是利用化学反应和物
理作用来将废气中的酸雾和有害气体去除掉。
下面就详细介绍一下酸雾喷淋塔的工作原
理。
酸雾喷淋塔的结构通常包括进气口、填料层、液下槽、喷淋装置、排气口等部分，其
工作过程可分为以下几个步骤：
第一步：进气口
废气经过预处理后，进入酸雾喷淋塔的进气口，再被导入填料层中，此时废气中所含
的酸雾和有害气体开始接触填料表面。
第二步：填料层
填料层通常由大量物理性表面积较大的塑料或陶瓷块组成，其作用是加大气体与液体
之间的接触面积，让废气中所含的酸雾和有害气体能与塔内注入的喷淋液充分接触，从而
实现气液反应，将有害物质进行吸附和分离。
第三步：液下槽
液下槽位于填料层下方，其作用是收集注入酸水喷淋液后沉降的有害气体和酸雾，防
止废气反弹到出口。
液下槽中的酸水喷淋液通过循环泵引回到喷淋装置进行重复使用，达
到节能和环保的目的。
第四步：喷淋装置
喷淋装置是酸雾喷淋塔中的核心部分，其作用是将酸水喷淋液送入填料层，使其与废
气充分接触并进行化学反应，将有害气体与酸雾进行吸附和分离，实现废气的净化处理。
经过喷淋处理后，废气所含的酸雾和有害气体已被吸附和分离，不再对环境产生危害。
净化后的废气尾部被排出酸雾喷淋塔的排气口，然后释放到大气中。
酸碱废气处理(喷淋塔)的特点和工作原理
酸碱废气处理（喷淋塔）的特点和工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，用法兰分段连接而成。
具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。
以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。
三、酸碱废气处理塔（喷淋塔）具有以下特点：
1. 艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔）适用范围：
广泛应用于化工、电子、冶金、电镀、纺织（化纤）、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
酸碱废气处理塔（喷淋塔）原理图：
[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。

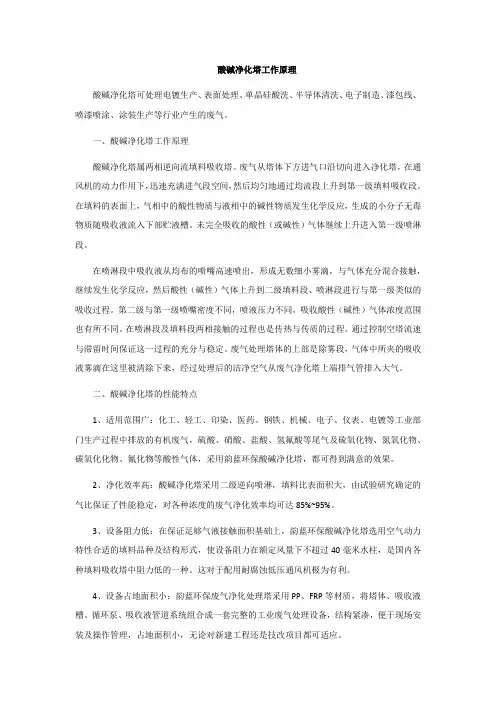

酸碱净化塔工作原理
酸碱净化塔工作原理酸碱净化塔可处理电镀生产、表面处理、单晶硅酸洗、半导体清洗、电子制造、漆包线、喷漆喷涂、涂装生产等行业产生的废气。
一、酸碱净化塔工作原理酸碱净化塔属两相逆向流填料吸收塔。
废气从塔体下方进气口沿切向进入净化塔，在通风机的动力作用下，迅速充满进气段空间，然后均匀地通过均流段上升到第一级填料吸收段。
在填料的表面上，气相中的酸性物质与液相中的碱性物质发生化学反应，生成的小分子无毒物质随吸收液流入下部贮液槽。
未完全吸收的酸性（或碱性）气体继续上升进入第一级喷淋段。
在喷淋段中吸收液从均布的喷嘴高速喷出，形成无数细小雾滴，与气体充分混合接触，继续发生化学反应，然后酸性（碱性）气体上升到二级填料段、喷淋段进行与第一级类似的吸收过程。
第二级与第一级喷嘴密度不同，喷液压力不同，吸收酸性（碱性）气体浓度范围也有所不同。
在喷淋段及填料段两相接触的过程也是传热与传质的过程。
通过控制空塔流速与滞留时间保证这一过程的充分与稳定。
废气处理塔体的上部是除雾段，气体中所夹的吸收液雾滴在这里被清除下来，经过处理后的洁净空气从废气净化塔上端排气管排入大气。
二、酸碱净化塔的性能特点1、适用范围广：化工、轻工、印染、医药、钢铁、机械、电子、仪表、电镀等工业部门生产过程中排放的有机废气，硫酸、硝酸、盐酸、氢氟酸等尾气及硫氧化物、氮氧化物、碳氧化化物、氰化物等酸性气体，采用韵蓝环保酸碱净化塔，都可得到满意的效果。
2、净化效率高：酸碱净化塔采用二级逆向喷淋，填料比表面积大，由试验研究确定的气比保证了性能稳定，对各种浓度的废气净化效率均可达85%~95%。
3、设备阻力低：在保证足够气液接触面积基础上，韵蓝环保酸碱净化塔选用空气动力特性合适的填料品种及结构形式，使设备阻力在额定风量下不超过40毫米水柱，是国内各种填料吸收塔中阻力低的一种。
这对于配用耐腐蚀低压通风机极为有利。
4、设备占地面积小：韵蓝环保废气净化处理塔采用PP、FRP等材质，将塔体、吸收液槽、循环泵、吸收液管道系统组合成一套完整的工业废气处理设备，结构紧凑，便于现场安装及操作管理，占地面积小，无论对新建工程还是技改项目都可适应。
酸雾净化塔工作原理及示意图
酸雾净化塔工作原理及示意图-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除酸雾净化塔工作原理及示意图(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）一、酸雾净化塔特点及结构DW-B-20000璃钢酸雾（酸气）净化塔是本公司根据国外废气处理设备结合我公司酸雾处理塔改进的新一代废气处理设备。
该设备具有阻力小、能耗省、噪声低、处理效率高。
能处理氯化氢、氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有机酸雾气体。
低于国家排放标准。
它具有效力高，耐腐蚀性强，高强度．低噪声、耗电少、体积小、拆装维修方便、轻巧耐用，外形美观大方等优点。
本净化塔采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。
其特点是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。
使接触，提高净化效率。
二、净化塔的原理：实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。
经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。
三、净化塔主体：1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。
2、保尔环滤料到和有机玻璃检视孔。
3、有效的挡水板，玻璃钢风帽。
四、酸雾净化塔的维护方法：1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。
2、当浓度低于2%时，必须加注NaOH溶液。
酸碱废气处理(喷淋塔)的特点和工作原理
酸碱废气处理（喷淋塔）的特点和
工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，用法兰分段连接而成。
具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。
以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。
三、酸碱废气处理塔（喷淋塔）具有以下特点：1. 艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔）适用范围：
广泛应用于化工、电子、冶金、电镀、纺织（化纤）、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
酸碱废气处理塔（喷淋塔）原理图：。
酸雾净化塔的工作原理
酸雾净化塔的工作原理
酸雾净化塔是一种用于处理工业废气中酸性气体的装置，其工作原理如下：
1. 酸性气体进入酸雾净化塔：工业废气中的酸性气体通过排风系统进入酸雾净化塔。
2. 水喷淋：在酸雾净化塔内部，水通过喷淋设备均匀喷洒。
喷淋过程中酸性气体与水发生物理吸收，并溶解于水中。
3. 酸气吸收：酸性气体在与水接触的过程中，会与水中的碱性物质如氢氧化钠等反应生成相应的盐酸或硫酸。
4. 除尘与去雾：在酸气吸收的同时，酸雾净化塔内设置有除尘设备，可有效去除废气中的固体颗粒物和雾滴。
5. 排放处理：经过酸雾净化塔处理后，废气中的酸性气体通过排风系统排出。
排放出的废气需要经过进一步的处理，以满足相应的排放标准。
酸雾净化塔工作原理的基本思路是通过喷淋水与酸性气体接触，将酸性气体吸收溶解于水中，并通过除尘设备去除固体颗粒物和雾滴，最终实现对工业废气中酸性气体的净化处理。
酸碱废气处理(喷淋塔)的特点和工作原理
酸碱废气处理（喷淋塔）的特点和工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，用法兰分段连接而成。
具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。
以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。
三、酸碱废气处理塔（喷淋塔）具有以下特点：
1. 艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔）适用范围：
广泛应用于化工、电子、冶金、电镀、纺织（化纤）、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
酸碱废气处理塔（喷淋塔）原理图：。
酸雾净化塔处理原理
酸雾净化塔处理原理
酸雾净化塔是一种用于处理酸雾污染的设备，其处理原理主要涉及以下几个方面：
1. 酸雾吸收：酸雾净化塔内安装有吸收液喷淋系统，通过喷淋酸雾吸收液，将废气中的酸性物质吸收进去。
常用的吸收液包括氢氧化钠、氨水等。
酸雾在吸收液中发生中和反应，氢离子与氢氧根离子结合形成水分子，从而达到了净化的目的。
2. 干湿两相分离：酸雾净化塔内部设计有填料层或板状填料，用于增大吸收界面，并提高酸雾与吸收液之间的接触质量。
在酸雾经过填料层或板状填料的同时，也会带走一定量的水汽。
酸雾和水汽通过填料层的作用发生分离，酸雾被吸收液吸收，而干净的空气则经过填料层从净化塔顶部排出。
3. 吸收液再生：酸雾吸收液中吸收了酸性物质后，会逐渐浓缩成酸液。
为了保证吸收效果和降低运行成本，净化塔通常设置有吸收液再生系统。
在吸收液再生系统中，酸液会被送往再生设备进行处理，通过蒸发、脱水、中和等步骤，将酸液再生成吸收液，达到循环使用的目的。
4. 尾气处理：酸雾净化塔处理后的尾气中可能还会存在一部分微量的酸性物质或水汽。
为了确保排放符合环保要求，净化塔通常还会配备尾气处理装置，如除雾器、洗涤塔等，进一步去除尾气中的酸性物质和水汽，使尾气达到排放标准。
综上所述，酸雾净化塔通过酸雾吸收、干湿两相分离、吸收液
再生和尾气处理等步骤，对酸雾污染进行有效处理和净化，达到环保排放的要求。
酸碱废气处理的特点和工作原理
酸碱废气处理(喷淋塔)的特点和工
作原理(总2页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
酸碱废气处理（喷淋塔）的特点和工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，用法兰分段连接而成。
具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。
以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。
三、酸碱废气处理塔（喷淋塔）具有以下特点：
1. 艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔）适用范围：
广泛应用于化工、电子、冶金、电镀、纺织（化纤）、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
酸碱废气处理塔（喷淋塔）原理图：。
酸碱废气处理的特点和工作原理
酸碱废气处理（喷淋塔）的特点和工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，用法兰分段连接而成。
具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。
以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。
三、酸碱废气处理塔（喷淋塔）具有以下特点：
1. 艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔）适用范围：
广泛应用于化工、电子、冶金、电镀、纺织（化纤）、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
酸碱废气处理塔（喷淋塔）原理图：。
酸雾吸收塔的工作原理及特点
酸雾吸收塔的工作原理及特点
酸雾吸收塔是一种常见的环保设备，主要用于处理工业废气中的酸性气体。
本文将介绍酸雾吸收塔的工作原理及特点。
工作原理
酸雾吸收塔的工作原理是通过化学反应将废气中的酸性气体吸收掉，常用的吸收剂为碱性溶液。
具体的工作过程为：
1.将废气引入吸收塔底部的进气口，经过喷淋器喷洒出的碱性溶液，废
气中的酸性气体与溶液中的碱性成分发生反应，产生盐类或水，从而达到净化废气的效果。
2.由于碱性溶液汽化蒸发时会消耗热量，因此需要在吸收塔上部设置冷
却水喷淋装置，以便冷却溶液，提高吸收效率。
3.经过吸收处理的净化废气从吸收塔上部排出。
特点
酸雾吸收塔具有以下几个特点：
1.高效性。
酸雾吸收塔利用喷淋器将废气和吸收剂进行密集接触，化学
反应发生迅速，废气净化效率高。
2.处理能力强。
酸雾吸收塔处理工业废气中的酸性气体效果明显，适用
于多种行业和工艺的废气处理。
3.占地面积小。
酸雾吸收塔结构紧凑，占地面积小，方便在室内安装。
4.维护方便。
酸雾吸收塔采用可拆卸结构，维护和清洗方便。
5.长期稳定性高。
酸雾吸收塔材质选用耐酸碱的材料，经久耐用，可以
长期稳定运行。
综上所述，酸雾吸收塔是一种高效、强大的废气处理设备，经过适当管理和维护，能够长期稳定运行，功效显著。
酸雾净化塔
酸雾净化塔酸雾净化塔是一种专业处理酸碱性废气的环保设备，它采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。
它主要适用于硫酸、氢氟酸、盐酸、硝酸等生产工艺过程中产生的酸碱性废气的处理。
具有结构紧凑、净化效率高、耐腐蚀、重量轻、使用安装方便的特点。
酸雾净化塔优点: 1、塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。
使接触，提高净化效率。
2、酸雾处理塔性能稳定，净化效率高，脱硫效果好，耐腐蚀，使用寿命长。
3、酸雾处理塔工艺简单，重量轻，安装和运行非常的方便，价格便宜，运行费用低4、特别适应水溶性含尘气体；但是酸雾净化塔的不足就是不适应干式物料回收利用。
酸雾净化塔工作原理: 酸雾净化塔的工作原理是将气体中的污染物质分离出来，转化为无害物质，以达到净化气体的目的。
工业生产过程中的酸雾废气经风罩收集，经管道再进入碱液洗涤塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。
华康环保经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。
酸雾净化塔的结构:（1）复合PPR贮液箱、加液管，在吸液管上加有滤液装置，进风段采用复合PPR制（2）第一、二级喷液段均采用一排Y-1型尼龙喷嘴。
（3）有效挡水段设有旋流板啬挡水的效果（4）玻璃钢风帽盖。
（5）玻璃钢离心风机（6）塑料水泵或不锈钢离心泵。
（7）其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等，用户可在订货时定制。
酸雾水喷淋+吸收塔工作原理
酸雾水喷淋+吸收塔工作原理
酸雾水喷淋+吸收塔是一种常用的工业净化设备，主要用于处
理含有酸性气体的废气。
其工作原理如下：
1. 酸雾水喷淋：废气中的酸性气体通过酸雾水喷淋装置，通过喷嘴将喷淋水雾化成小颗粒。
这些小水颗粒会与废气中的酸性气体发生化学反应，形成水溶液。
2. 吸收塔：经过酸雾水喷淋的废气和水溶液进入吸收塔，塔内布置有填料层，酸雾水和废气在填料层中接触并反应。
填料的选择会影响接触面积和废气处理效果。
3. 吸收反应：在填料层中，酸性气体会与溶液中的水发生反应，主要是物理吸收和化学吸收。
物理吸收是指酸气分子在水溶液中溶解，而化学吸收是指酸气分子与溶液中的碱性物质反应生成盐。
4. 反应产物处理：反应后，废气中的酸性气体被吸收转化为水溶液中的盐。
这些盐可以通过后续的处理过程进行分离和处理。
5. 净化废气：经过吸收塔处理后，废气中的酸性气体被有效地吸收转化为水溶液，净化后的废气可以被排放或进一步处理。
通过酸雾水喷淋+吸收塔的工作原理，可以实现对含有酸性气
体的废气进行有效的净化和处理，达到环境保护的目的。
酸雾净化塔工作原理及示意图说课材料
DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）一、酸雾净化塔特点及结构DW-B-20000璃钢酸雾（酸气）净化塔是本公司根据国外废气处理设备结合我公司酸雾处理塔改进的新一代废气处理设备。
该设备具有阻力小、能耗省、噪声低、处理效率高。
能处理氯化氢、氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有机酸雾气体。
低于国家排放标准。
它具有效力高，耐腐蚀性强，高强度．低噪声、耗电少、体积小、拆装维修方便、轻巧耐用，外形美观大方等优点。
本净化塔采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。
其特点是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。
使接触，提高净化效率。
二、净化塔的原理：实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。
经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。
三、净化塔主体：1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。
2、保尔环滤料到和有机玻璃检视孔。
3、有效的挡水板，玻璃钢风帽。
四、酸雾净化塔的维护方法：1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。
2、当浓度低于2%时，必须加注NaOH溶液。
3、贮液箱中由酸碱中和生成的盐浓度高于20%时或实际使用情况进行定期更换溶液。
BF4-72-6C风机F4-72型系列风机是按国家标准制作的新型耐腐蚀离心式通风机，是以优质碳素钢为骨架，以特定工艺加工的聚脂玻璃钢进行复合制作，它具有全玻璃钢风机的耐腐蚀性能和钢质风机的结构强度。
酸雾吸收塔
电镀池、酸洗池废气的酸雾吸收塔设计在热镀锌、钢带酸洗、电镀池、颜料、化工领域会存在酸雾废气。
国家对于这一块的整治力度是越来越大，甚至若不处理这一领域的酸雾废气，企业将会面临关停的后果。
为了保证企业的正常运行，企业在酸雾治理方面下很大成本，但往往出现酸雾吸收塔效果不大或存在车间浓度超标等现象。
其中电镀池酸雾废气是最难处理的一块，一部分厂家即是配置了酸雾吸收塔也存在着没有效果或车间酸雾浓度超标等情况。
酸雾吸收塔不是任何酸雾都能处理，且酸雾的收集在热镀锌、钢带酸洗、电镀池等领域中会遇到很大的问题，在众多领域中电镀池酸雾废气可以说是最难收集和处理的，一般只要能让电镀池废气室内室外达标，其余都不会存在问题。
电镀池废气的酸雾吸收塔如何设计?首先确定电镀池废气种类，不是任何酸雾都是可以通过酸雾吸收塔处理的。
酸雾吸收塔可以处理氯化氢气体(HCl)、氟化氢气体(HF)、氨气(NH3)、硫酸雾(H2SO4)、铬酸(CrO3)、氰氢酸气体(HCN)、碱蒸气(NaOH)、硫化氢气体(H2S)、福尔马林(HCHO)等水溶性酸雾，若超出此范围，吸收率将大大降低。
之后收集一块将是酸雾吸收装置的重点，因电镀池电镀的都是大型钢材，如钢结构厂房的钢材会做镀锌防腐处理，而往往此类钢材长度较长，因此电镀池一般是又长又宽，另外电镀池有一定温度，酸雾是自然挥发，不易收集，风量难以把握，这2点对酸雾的收集会存在很大的困扰。
一般环保企业都不能有效的收集，收集率达到50%就已经很好，这样会导致车间工作环境恶劣。
收集这样的酸雾就需要在电镀池设计阶段时将收集装置设计在内，考虑电镀池长宽，收集风速、收集方式、酸位高度等因素，具体实样下图。
酸雾吸收塔的设计根据安装场地、风量大小、电镀池数量、吸收效果、酸雾种类等，选定合适的吸收方式、如填料塔、旋流板塔、逆喷塔等。
再根据选择的塔类型，设计风速、过滤面积、液气比、风压、吸收液等。
酸雾吸收塔的设计没有一个固定的值，每个企业的电镀池都是不一样的，因此在设计电镀池酸雾吸收塔的时候最好是看过现场。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酸雾净化塔工作原理及示意
图
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）
一、酸雾净化塔特点及结构
DW-B-20000璃钢酸雾（酸气）净化塔是本公司
根据国外废气处理设备结合我公司酸雾处理塔改
进的新一代废气处理设备。
该设备具有阻力小、
能耗省、噪声低、处理效率高。
能处理氯化氢、
氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有
机酸雾气体。
低于国家排放标准。
它具有效力
高，耐腐蚀性强，高强度．低噪声、耗电少、体
积小、拆装维修方便、轻巧耐用，外形美观大方
等优点。
本净化塔采用圆形塔体，用法兰分段联接而
成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。
其特点
是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。
使接触，提高净化效率。
二、净化塔的原理：
实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。
经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。
三、净化塔主体：
1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。
2、保尔环滤料到和有机玻璃检视孔。
3、有效的挡水板，玻璃钢风帽。
四、酸雾净化塔的维护方法：
1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。
2、当浓度低于2%时，必须加注NaOH溶液。
3、贮液箱中由酸碱中和生成的盐浓度高于20%时或实际使用情况进行定期更换溶液。
BF4-72-6C风机
F4-72型系列风机是按国家标准制作的新型耐腐蚀离
心式通风机，是以优质碳素钢为骨架，以特定工艺加工
的聚脂玻璃钢进行复合制作，它具有全玻璃钢风机的耐
腐蚀性能和钢质风机的结构强度。
该风机使用范围广、
噪声低、运转平稳，是目前国内较为理想的耐腐蚀风
机。
F4-72型离心通风机适用于排送温度不超过80摄氏
度的腐蚀性气体，可用作一般工厂及建筑物通风换气，
特别适用和各种形式的废气净化塔配套使用,是净化塔理
想的辅机设备。
风机结构：风机由叶轮、机壳、进风口、支架等组成。
A式为叶轮和电机直接传动，C式为皮带传动，D式为联轴器传动。
配用国产Y系列电机。
传动方式也可按用户要求特殊制作。
1.叶轮为机翼型后式，用优质钢板作为骨架，经特殊处理后按特定工艺特作玻璃钢防腐层。
强度高，空气动力性能好，经二次动平衡校验，动平稀精度达6.3级，整体动转平稳。
2.机壳以玻璃钢制作的整体蜗壳型结构。
内勤表面平滑，阻力小风口为玻璃钢制作的整体收敛式，经精加工后用螺钉固定在机壳入口侧，精英有确度高，能使气体顺利进入叶轮，流动阻力小。
3.传动组：A式、C式、D式三种传动方式的风机，主轴均以优质钢制成，和腐蚀气体得有特殊的防支，结构简单，维护方便。
4.支架由Q235A钢焊接而成，为满足用户的特殊要求，厂方除按标准安装图制作外，也可按用户特殊要求加工制作。
FYS-65水泵
FYS型液下泵固压力腔及密封部位全浸在介质中，从而
彻底解决了卧式离心泵等泵的跑、冒、漏现象和空转时轴
封的润滑等问题，特别针对那些液位较低、自吸泵自吸高
度无法达到的低位槽中介质的输送。
该系列泵整体上溶合
了非金属和金属的优点于一体，采用工程塑料和金属整体
衬包、复合、挤出等制造工艺，具有耐腐蚀、耐磨、钢性
好、无泄漏、重量轻、维修方便的特点。
工艺施工流程图
施工准设备安支架安基础制
风管的制做安装风阀、
风口安
风管漏风
试验
主机吊
装
压力试验系统调试
电控安装交工验收。
