菱形天线制作方法

高精度14db叠双菱天线的制作(光驱底板+固体胶+铜线)原创

高精度14db叠双菱天线的制作（光驱底板+固体胶+铜线）原创1准备工具和耗材1、首先准备制作工具：电烙铁、扳手、尖嘴钳、尺子、锤子、螺丝刀、钢锯、钢钉1根、铅笔、细砂纸或钢丝球、报纸等。

2、准备制作材料：电力铜线50cm，光驱1个，得力固体胶一个，螺丝螺母，RG316镀银电缆线1.5m，SMA接头，天线支架1个，热熔胶，焊锡，自动喷漆光油。

光驱、固体胶、三角板螺丝螺母、钢钉、卷尺光油、网卡、热熔胶、铜线等（照相时忘记放电络铁了）2按图索骥网上找到叠双菱的图纸有N多种尺寸，有些两边有斜的铜线焊接起来支撑，有些又没有。

贴子又多又乱。

看了好多帖子，甄别新旧。

最终决定制作“激情修订版叠双菱”或“终极版叠双菱”。

示意图如下。

2.1激情修订版叠双菱双菱的尺寸图（来自激情修订版）反射板、双菱安装距离图（来自激情修订版）2.2终极版叠双菱终极版叠双菱尺寸图（来自sanking）振子与导向器的距离34.149mm振子与反射板的距离25.926mm按我理解，终极版的两个双菱是不需要铜线焊接的吧？3制作步骤1、按照双菱的尺寸，折好两个双菱。

2、用电烙铁焊接好双菱：大菱算1个焊点；小菱上焊屏蔽线和芯线，算2个焊点。

3、用洗洁精、细砂纸或者钢丝球把制作过程粘在铜线上的油污清洗干净。

4、在地方铺上报纸，用自动喷漆光油把光油喷漆。

透明光油的作用可以保护铜线的双菱，防止氧化。

（我2个月前做终极叠双菱用剩的10cm铜线，放在抽屉里，刚刚看到已经发黑长了铜锈）5、在光驱底板用铅笔，直尺，对角线画出铁板的中心点。

6、用钢钉、锤子、铁钳，打出孔；孔的大小能通过螺丝即可。

7、固体胶原始尺寸是长9.5cm，直径2.5cm；用钢锯把固体胶的底部锯掉，保留7cm即可。

8、把固体胶的头部钻一个可以通过螺丝的孔（我没有电钻，直接用电络铁搓个洞!）9、在固体胶的塑料上用铅笔刻好尺寸，底部画一圈是安装小菱的位置，头部画一圈是安装大菱的位置。

10、用电络铁分别在固体胶的两头各烧出4个缺口。

菱形天线

找一段直径1~1.5mm 的单心铜导线, 按以下图形弯折, 每边长為3.2cm:
购买BNC 母接座, 将菱形中心的两点分别直接焊接在BNC 母座的中心点及外壳接点
这样的天线辐射最大方向為垂直於菱形平面的方向上..., 增益约有3~5dbi, 而上图為水平极化, 您可将它以垂直於菱形平面的方向為轴心转90 度, 即為垂直极性...
再加上反射板, 取铜或铝片, 裁成直径13cm~14cm 的圆盘, 如炒菜锅那样, 适当调整距离到最大值,
不用反射板, 可以平底锅或炒菜锅代替, 如第一种天线那样的做法也是可以, 增益还更高....
而我是把铜片在中央钻个小洞, 刚好可以将BNC 母座锁在圆盘上, 另外取厚度為 1.8cm 的保力龙, 以同样尺吋裁切, 中央割掉边长 4 cm 的方洞, 以双面胶带黏贴於铜圆板上, 再把双菱形用胶带黏贴於保力龙, 拉线焊接於BNC 母座, 作成单体化的天线, 又因為可能是製作时计算误差, 增益不如理想, 阻抗可能不太匹配, 遂以一般有线电视AC 断电器串接BNC 座来达到最好效果..., 增益约10~13 dbi
另外您也可将含反射板的双菱形天线再配合大锅子, 如图:。

菱形天线工作原理

菱形天线工作原理
菱形天线工作原理是基于电磁辐射的原理。

当高频电流流过菱形天线时，天线就会产生电磁波并辐射出去。

这是因为在电子学的基本原理中，电流会在导体上形成闭合回路，而这个回路会产生电磁场，进而辐射出电磁波。

菱形天线的菱形结构是为了提高天线的效率和增加其辐射方向性。

通过调节天线的尺寸和形状，可以使得天线在特定频率范围内具有较高的辐射效率。

此外，菱形天线的对称性可以使得辐射方向更加集中，提高了信号的接收和传输的效果。

在工作过程中，菱形天线会接收或发射无线电信号。

当无线电信号通过天线传输时，天线将信号转换为电流，并通过电磁辐射的方式将信号传播出去。

同时，菱形天线还可以通过接收电磁波来接收无线电信号。

当电磁波通过天线时，它会激发天线上的电流，进而将电磁波转化为电信号。

综上所述，菱形天线的工作原理是基于电磁辐射效应，通过电流和电磁波的转换来实现无线电信号的传输和接收。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

菱形天线制作方法
菱形天线制作方法
近来见不少坛友玩天线，本人奉上收集到的资料以供参考
注意线头的连接方式（接地和芯线）推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线。

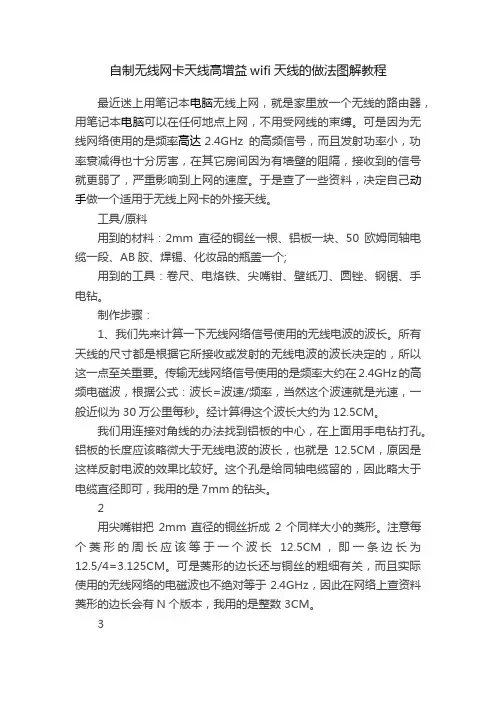

自制无线网卡天线高增益wifi天线的做法图解教程

自制无线网卡天线高增益wifi天线的做法图解教程最近迷上用笔记本电脑无线上网，就是家里放一个无线的路由器，用笔记本电脑可以在任何地点上网，不用受网线的束缚。

可是因为无线网络使用的是频率高达 2.4GHz的高频信号，而且发射功率小，功率衰减得也十分厉害，在其它房间因为有墙壁的阻隔，接收到的信号就更弱了，严重影响到上网的速度。

于是查了一些资料，决定自己动手做一个适用于无线上网卡的外接天线。

工具/原料用到的材料：2mm直径的铜丝一根、铝板一块、50欧姆同轴电缆一段、AB胶、焊锡、化妆品的瓶盖一个;用到的工具：卷尺、电烙铁、尖嘴钳、壁纸刀、圆锉、钢锯、手电钻。

制作步骤：1、我们先来计算一下无线网络信号使用的无线电波的波长。

所有天线的尺寸都是根据它所接收或发射的无线电波的波长决定的，所以这一点至关重要。

传输无线网络信号使用的是频率大约在2.4GHz的高频电磁波，根据公式：波长=波速/频率，当然这个波速就是光速，一般近似为30万公里每秒。

经计算得这个波长大约为12.5CM。

我们用连接对角线的办法找到铝板的中心，在上面用手电钻打孔。

铝板的长度应该略微大于无线电波的波长，也就是12.5CM，原因是这样反射电波的效果比较好。

这个孔是给同轴电缆留的，因此略大于电缆直径即可，我用的是7mm的钻头。

2用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。

注意每个菱形的周长应该等于一个波长12.5CM，即一条边长为12.5/4=3.125CM。

可是菱形的边长还与铜丝的粗细有关，而且实际使用的无线网络的电磁波也不绝对等于2.4GHz，因此在网络上查资料菱形的边长会有N个版本，我用的是整数 3CM。

3经过实际操作大家会发现，即使事先量得很准确，在用尖嘴钳弯曲铜丝的时候，误差可能也不止1个毫米，因此计算得再精确也没用。

其实这种高频的线圈对天线的尺寸要求是非常严格的，当然对于个人DIY来讲，没办法达到很高的精度。

把50欧姆同轴电缆的芯线和屏蔽线剥开，分别焊接在菱形的两个“腰”上。

自制无线网卡高增益天线(16)——简易菱形天线

自制无线网卡高增益天线（16）——简
易菱形天线
090313更新多两个例子，增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式（接地和芯线）
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品，感谢他的分享。

双菱叠加天线制作

双菱叠加天线制作声明：本贴资料是别人的经验所得，我仅仅整理了一下内容，方便大家查阅如果哪位达人看到自己的东西，请不要介意，我发帖仅为更多人进步。

大家记得支持~~~~制作材料：1.5～2mm铜丝约50cm、0.1mm左右细铜丝10cm、空的50片装光盘桶一个、一张空白光盘片（是空白的无反射膜，买的刻录光盘中最下面有一张用来保护刻录盘不被磨花）、铝箔胶带（淘宝上也有的）、50欧的馈线测试：使用tp-link wn510G pcmcia的网卡，在工作单位做了简单测试，未接天线时能看到9个源，接天线时看到50个源，但尚未安装破解软件，因此没有能测试连接情况最新测试情况，在家中，隔一堵墙，内置天线稳定在58dbm左右，使用叠双菱天线稳定在45dbm左右，单位测试了一个弱信号，内置天线101dbm，叠双菱天线91dbm，看来效果非常好。

我的馈线长1m，是使用的水草兄的馈线，谢谢水草兄。

部件制作步骤：叠双菱的振子的制作方法和过程我就不多说了，论坛中有同好已经提供过老外的一篇论文，菱形边长30mm(原论文设计为29mm，对应峰值响应2450Mhz，我觉得频段太高，因此将边长增加了1mm，降低峰值响应频段),两个双菱中心间距32.9mm，底部双菱中心到反射板间距27.2mm，主要是加工时要细心，力求几何尺寸准确，焊接时先将各焊接点吃上松香，上点锡，然后再焊接，这样焊接出的点光滑饱满犹如美女的mm一般：）反射板的制作，先将铝箔胶带对准空白光盘中心粘贴一条，并压平整，（我买的胶带是10cm 宽的，光盘直径12cm，因此两边会各留出1cm空隙，但不要紧）然后将中间的孔挖出来；将准备好的0.1mm细铜丝盘成蚊香的形状，（不必很工整）中心处留出4cm左右用来焊接到馈线的屏蔽层；将细铜丝定位在反射板铝箔上，（注意不可使用绝缘材料固定，只需稍加定位即可引出线从中心孔中留出，然后再交叉贴一层铝箔，将先前留出的空隙贴满，同时导通引线也被夹在两层铝箔之间彻底固定并保证了良好的导电率。

13DB的双菱形天线

今天我们来介绍一款13DB的双菱形天线，在此也感谢作者vodka的精彩作品，他很详细的介绍了天线馈线的选择，振子和馈线的焊接方法。

独乐乐不如众乐乐。

希望大家也能做出一款好的双菱天线。

一、天线概述双菱天线是最容易制作的，而且是增益较高的一种定向天线。

材料也很容易收集，初学者很容易就能制作成功，而且增强的无线信号效果让人很有成就感，更能激发大家对DIY的信心和兴趣。

二、材料收集以及工具准备型号为mil-c-17 RG-316 50Ω的镀银特氟龙高温线准备5M，估计10元/米。

横截面积为2.5mm的铜线（这个可以从电力线里面剥出来，但是横截面积要符合）估计4元/米。

准备的部分材料空调机铜管，外径9mm、内径7mm，长6CM奶糖盒子的盖，面积280mm x 200mm x 20mm奶糖盒盖子拿来当反射板三、制作步骤1、首先制做天线的中心，也就是振子的部分。

铜丝按规定的长度来进行弯曲角度要垂直按照图示来弯曲振子的成品展示2、制作天线的支撑物。

用钢质螺钉在标记好的中心位置敲出一个定位点钻个大小合适的洞, 刚好可以传过铜管用锉刀或者电动砂轮加工铜管的一头双菱到反射板高度在20mm左右3、SMA接头制作方法(馈线接头的做法)SMA 头和射频线为什么我们要制做SMA接头，这是因为很多无线路由或AP本身提供有独立的天线接口，这样我们就不需要拆开AP或无线路由在内部焊线了，也就不就用担心设备的保修问题。

先剥好射频线，芯线暴露1.7~2mm。

剥线和制做SMA头射频馈线的中心导体只需要暴露2mm左右，刚好能放进SMA插针里面就好。

给馈线的中心导体上一点锡，这样接触更紧密，导电性更好。

再把SMA的的针头套上馈线的中心导体，并焊死。

装好SMA头多余的电缆屏蔽层折上去套上SMA套件中的铜管，用冷压钳压死SMA接头的成品照片上那个黑色的是热缩管。

这种东西是防止水渗透到线体里影响导电性的。

万用表测试一下有没有接好, 有没有短路做好后要测试下有没有问题，测试的时候要同时测线芯与线芯有没有断路、屏蔽层与屏蔽层有没有断路、以及线芯与屏蔽层有没有短路。

菱形天线制作方法

菱形天线制作方法菱形天线是一种常见的天线形式，可用于无线通信和电磁波接收。

它的设计简单，制作成本低，效果良好。

本文将介绍一种简单的菱形天线制作方法。

材料准备制作菱形天线时，我们需要以下材料：1.电线：长度约为半波长的铜线或铝线。

你可以根据所需的频率来选择合适的长度。

2.天线基座：塑料或木制的基座，用于固定天线。

3.可调天线支架：用于调整天线的方向和角度。

制作步骤下面是制作菱形天线的步骤：步骤 1：测量并切割电线首先，测量并切割所需长度的电线。

根据所需频率计算出半波长，并将电线切割成合适的长度。

步骤 2：弯曲电线将电线弯曲成菱形的形状。

可使用钳子或手工工具进行弯曲。

确保电线的每条边都垂直于中心交叉点。

步骤 3：连接电线使用导线夹或焊接工具连接电线的端点。

确保连接牢固且电线不会松动。

步骤 4：安装天线基座将菱形天线安装在天线基座上。

可以使用螺丝、胶水或其他固定方式将天线固定在基座上。

确保天线固定稳固且在正确的位置上。

步骤 5：连接天线支架将可调天线支架连接到天线基座上。

天线支架可根据需要进行调整，以便在接收或发送信号时获取最佳效果。

步骤 6：测试天线完成天线的制作后，进行测试以确保其正常工作。

将天线连接到适当的设备或测试设备，并进行信号接收或发送测试。

注意事项在制作菱形天线时，需要注意以下事项：•正确计算电线的长度，以使其成为所需频率的半波长。

•确保电线的连接牢固且不会松动，以保证天线的性能。

•选择合适的天线基座和可调天线支架，以便于安装和调整天线的位置。

•在测试天线时，使用适当的设备和测试方法，确保天线的性能良好。

结论菱形天线是一种常见且易于制作的天线形式。

通过按照本文所述的步骤来制作菱形天线，您可以在无线通信和电磁波接收中获得良好的性能。

在制作天线时，请确保按照所需频率计算合适的电线长度，并使用适当的材料和工具来制作和安装天线。

希望本文对您制作菱形天线有所帮助！。

关于菱形天线的原理

高增益四菱形无线数字电视接收天线制作
中心频率为600MHz
＋－－－－＋
｜＿＿
｜／＼＿＿Ｃ／Ｆ／４＊１。０１＝１２。６ｃｍ
｜＼／｜
｜／＼｜
｜＼／｜
｜／＼｜
｜＼／｜
｜／＼｜
｜＼／｜
｜｜
＋－－－－＋
辐射器距反射板约8.2 cm细调之,至接收讯号最强
反射板到五金行购镀锌铁网来作
Po :发射机输出功率,单位dbm
Co :发射机电波馈送电缆传输损失,单位db
Ao :以接收者的位置观察,发射机天线在此角度的增益,
单位dbi ,通常发射天线增益会以最大增益方向角
度的增益值来标示,但是以广播发射站而言,会因接
收者位置的不同,相对于天线角度的不同,而呈现不
同的增益..
92.4 :真空传播衰减常数,若频率单位改用MHz时,常数
＼｜｜／＼
＼｜｜／。如此绕线就可以
＼＊／＼｜＼在同一平面上
｜﹀｜｜＼
｜｜＊＼＊
｜︿｜＊＼｜＼
／＊＼－｜－－－－－＼＼－－－－
／｜｜＼｜｜＼＼
／｜｜＼－。－－－－－。－＼＼－－
／｜｜＼＼。
－／－－－＋－＋－－－＼－＼｜＼
（。＊。）｜
Cr :接收器传输电缆传输损失,单位db
以上式子是电波在真空中,理想状态下的传输,这里要特别提到一点是,式子中,似乎频率越高,传输衰减越严重,故有些文章会如此描述,但实则不然,式子中频率越高,衰减越多是因为天线的长度随着所使用波长的缩短而缩短,故等效截收截面积跟着缩减的关系,也因为是面积,故用20 log而不是10 log..

关于菱形天线的设计原理

关于菱形天线的设计原理高增益四菱形无线数字电视接收天线制作中心频率为600MHz＋－－－－＋｜＿＿｜／＼＿＿Ｃ／Ｆ／４＊１。

０１＝１２。

６ｃｍ｜＼／｜｜／＼｜｜＼／｜｜／＼｜｜＼／｜｜／＼｜｜＼／｜｜｜＋－－－－＋辐射器距反射板约8.2 cm 细调之, 至接收讯号最强反射板到五金行购镀锌铁网来作辐射器使用一般1.0 的PVC 单心电线绕制辐射体详图:／＼／＼／＼＼／＼／＼／此处交叉, 但不短路／＼／＼／＼＼／＼／）（此处不交叉, 形成＞＜, 中央> < 处接／＼5c2v同轴电缆, 同轴电缆中心导体接一边／＼> , 外部导体接另一边<＼／＼／＼／此处交叉, 但不短路／＼／＼／＼＼／＼／＼／将5c2v 同轴电缆接在>< 处, 直接往后透过铁丝网引出增益约有15dbi 上下水平波束角约60 度到70 度之间利用PVC 水管及木螺纹钉作为支撑骨架即可若还要提高增益, 可再加装导波环四组＿＿＿＿／＼＿＿＿＿Ｃ／Ｆ／４＊０。

８＝１０ｃｍ＼／／＼＼／／＼＼／／＼＼／每个导波环置放于辐射体前方约18cm 处细调之, 至信号最强加装一组(四个)导波环, 增益可达17dbi 上下加装导波环后, 水平波束角会减小..辐射器或导波环的骨架固定例(此处以导波环为例):木螺纹钉｜︿｜＊／＊＼｜＜－此处绕线／｜｜＼－｜－／｜｜＼－。

－／｜｜＼－／－－－＋－＋－－－＼－（。

＊。

）－＼－－－＋－＋－－－／－＼｜｜／＼｜｜／＼＼｜｜／。

如此绕线就可以＼＊／＼｜＼在同一平面上｜﹀｜｜＼｜｜＊＼＊｜︿｜＊＼｜＼／＊＼－｜－－－－－＼＼－－－－／｜｜＼｜｜＼＼／｜｜＼－。

－－－－－。

－＼＼－－／｜｜＼＼。

－／－－－＋－＋－－－＼－＼｜＼（。

＊。

）｜－＼－－－＋－＋－－－／－＊＼＼｜｜／＼｜｜／＼｜｜／＼＊／｜﹀｜︴︴︴︴此天线很适合安装在墙面上或绑在水塔侧边..若觉得您的接收讯号不佳, 试试这个自制天线, 我拿它在宜兰可以收到台北竹子山的讯号.. ---------------------------------------------------------------------------------------------------------------信号强度的差距, 若排除天线频率响应的问题, 主要是看转播站位置, 距离及接收与发射天线的辐射涵盖图形, 另直射波与反射波也会有所关系..在无线电领域, 基本的评估方式如下(理想状况):Ri = Po - Co + Ao - 92.4 - 20 log D - 20 log F + Ar - CrRi : 接收到的信号准位, 单位dbmPo : 发射机输出功率, 单位dbmCo : 发射机电波馈送电缆传输损失, 单位dbAo : 以接收者的位置观察, 发射机天线在此角度的增益,单位dbi , 通常发射天线增益会以最大增益方向角度的增益值来标示,但是以广播发射站而言, 会因接收者位置的不同, 相对于天线角度的不同, 而呈现不同的增益..92.4 : 真空传播衰减常数, 若频率单位改用MHz 时, 常数值则为32.4, 因为20log F(Ghz) = 60 + 20log F(MHz),同理, 若距离单位改用公尺或英里, 也是如此转换,我个人是喜欢用92.4 的常数..D : 接收点到发射点间的距离, 单位公里F : 所使用频率, 单位GHzAr : 接收器天线增益, 单位dbi 但若发射站位置不在该天线最大增益方向, 记得扣除相对增益..Cr : 接收器传输电缆传输损失, 单位db以上式子是电波在真空中, 理想状态下的传输, 这里要特别提到一点是, 式子中, 似乎频率越高, 传输衰减越严重,故有些文章会如此描述, 但实则不然, 式子中频率越高, 衰减越多是因为天线的长度随着所使用波长的缩短而缩短, 故等效截收截面积跟着缩减的关系, 也因为是面积, 故用20 log 而不是10 log..由此式子我们也可以知道, 距离每增一倍, 在其它条件都不变的情况下, 接收信号准位少6db, 故距离增一倍, 若要维持相同的接收信号强度, 除了增加功率6db 外, 就是要提升天线系统Ao + Ar 6db..这是理想状况的式子, 在实际情况下, 我们还会碰到障碍物所引起的绕射, 反射等多重影响, 这就用到"夫累聂" 带的评估, 这在以后有兴趣时, 再来谈谈..至于为何要乘上 1.01, 主要是环型天线周长约略等于 1.01~1.1 波长时, 虚数阻抗几近为零(天线谐振), 此时其阻抗值约为100 ohm, 我们看这种天线结构, 刚好主要是两个环型并接, 故可得到50 ohm 的天线阻抗, 虽然用在75 ohm 的接收系统时, 因阻抗不完全匹配, 其SWR 会稍高, 但因为是接收系统, 没有发射机, 故不必担心因阻抗不匹配而损坏发射机, 更何况加上反射板时, 天线整体会呈电感性, 阻抗也会增加, 用在75 ohm 的接收系统, 不会有啥大问题..单一组(四个环)的不须特别做阻抗匹配, 但要再合并多个时就需要..这种利用两组环形天线并联, 加上反射板的天线, 记得好像是一位德国人发明的, 因为效能良好, 尤其是在UHF 频带, 制作也简单, 水平波束角宽, 且为水平极化, 阻抗在50ohm 附近, 在UHF 及微*注意*通讯的业余自制天线, 常被采用..一个环形天线的圆周长等于所使用波长乘上 1.01~1.1 时, 处于谐振状态, 且等长线段涵盖最大截面积是呈现圆形, 在此状况下, 环形天线有效截面比dipole 大, 故约比dipole 天线多出1db 的增益, 已知标准dipole 天线增益为 2.15dbi, 故一组环形天线增益约为3.15dbi, 当将两组环形并接时, 截面积增一倍, 增益加3db, 再加上反射板, 将朝后的能量往前送, 增益再增一倍, 故双环形天线加上反射板, 增益可达3.15+3+3 = 9.15dbi, 实作上可以利用调整到反射板的距离, 将波束集中一些, 故可获得约9~12 dbi 的天线增益; 而四环形天线, 环形数量比双环形多一倍, 有效截面积多出将近一倍, 故增益约可达12~15dbi..我们以4 菱形天线来看其动作原理..假设馈电缆中心导体接天线右侧激励点" < ", 外部导体接天线左侧激励点" > ", 那么呈现在天线的高频电波相位如下:０／＼↗↘２７０／＼９０＼／↖↙１８０＼／０／＼↙↖２７０／＼９０＼／↘↗此处接同轴电缆中心导体, 定义相位为0 度１８０）（０换言之另一侧相位就是180 度, 在经过四分↗↘之一波长的单边长度, 电波延迟移相90 度,／＼再经过四分之一波长单边长度, 电波再移相＼／成为180 度到左侧, 从图面箭头路径可知, 从↖↙上到下, 所有天线激励均左右同相位, 依天线＼／收发等效原理, 接收天线所截收下来的电波,／＼在馈电点相位都一样, 故波幅增加..↗↘但因为实际环周长是比所使用波长还长, 再／＼考虑导体传送电波时应有的波长缩短因子,＼／故实际上每经过单边长度后, 电波延迟所呈↖↙现的相位增加比90 度还多, 故像这样的迭＼／接, 以中心点起算到上下两端, 以两个环形(一共四个) 为限, 再多也提升不了多少增益,且当以此天线为发射天线的立场观之, 较大部分的能量集中在靠近中央的两个环上, 故若再增加迭接数量, 提升的效果非常有限..若还要再提升增益, 有几个方法:1.利用导波板(四个环):作用原理如同Y AGI 的导波器, 在增加一组导波板时, 增益约可增加3db, 在天线方向上再增加导波板数量, 适当调整距离间格,导波板数量每增一倍, 增益多3db, 而实际上如同Y AGI 的导波器,并不到3db 那么多, 且有一定极限..下图是运用在2.45 GHz 的频率上, 若要用在DVB-T的频带, 记得换算波长:2.利用反射板:作用原理如同碟形天线的碟子一般, 如图3.数个四菱形天线, 利用功率分配合成网络, 将每个天线的讯号合并在一起, 在UHF 带, 因为有现成的分配合成器, 且价位低廉, 不像在SHF 带那么昂贵, 建议直接购用现成的分配成器即可, 就如同将两个Y AGI 天线迭接一般, 须考虑各个分支电缆长度, 让每个天线所截收下来的信号, 到达合并点时须为同相位, 但因为４菱形天线的水平波束角相当宽, 若想让天线最大增益方向不是在正前方时, 可以增减各个分支电缆的长度, 让在某方向的电波, 经由各个天线接收下来到达合并点时能够同相..如下图, 希望天线组增益最大方向是斜向左侧N 度同相位的位置＼＼＼／各个天线所接收的电波相位, 以最左边的＼＼／＼天线为零度来当基准, 则＼＼／＼X = x / (C / F) * 360＼＼／＼＼ｚ= 电波路径长Y = y / (C / F) * 360＼＼／＼ｙ＼Z = z / (C / F) * 360↘／↘ｘ↘↘↘↘↘↘ＯＸＹＺ所使用的电缆长度－＋－－＋－－＋－－＋－c1.c2.c3.c4 , 须让电｜｜｜｜波传送到合并器时｜｜｜｜相位一样, 那么天线ｃ１｜ｃ２｜ｃ３｜ｃ４｜最大增益方向就会｜｜｜｜朝向左侧N 度的位置＼＼／／, 这种做法, 就如同＼｜｜／相位数组天线一般..＼｜｜／此处以c1 的电缆出口＋－－－－－－－－－－－－－＋为0 度, 那么c2 相位｜｜延迟就是-X, C3 为-Y｜｜C4 为-Z, 那么电波到｜｜达合并器时, 相位就｜｜会一样..另外要注意, 一般VHF/UHF 的功率合并分配器, 其每组分支出口的相位有可能相差180 度, 譬如一分二(二合一), 其两组输出相位可能刚好相反(视分配合成器的结构而定), 须把此项因素考虑进去, 通常的做法是若发现此种现象, 将天线馈电点位置左右互换即可..这里要注意的是, 电波在电缆中传送的速度较真空慢, 故利用电缆长度来达到电波相位延迟, 须先查表得知电波在该种电缆的波长缩减比例, 以RG58 来说, 这个值约为0.66, 换言之, 300MHz 的电波在真空中波长约为1M, 该电波在真空中传输一公尺远的点, 电压与原点同相, 故利用一米长的RG58 传输该电波, 在电缆出口处的电波相位与电缆入口比较将会是L/ (C/F*0.66) * 360 = 1米/ (光速/300MHz * 0.66) * 360 = 185.5 度..而SHF 因为频率高, 一般市售VHF/UHF 功率合成分配器(变压器结构) 不适用, 此时可以利用电缆来制作, 大体上有两种方式, 一是共振线法, 一是迭接并接法, 参考以下我以前写的网页:/mysite/ch...ant-network.htm网页中的数值, 是以50 ohm 阻抗的系统来举例, 75 ohm 的系统也可用, 只是共振线的取得较困难, 尤其是 1 to 2 时, 其共振线传输阻抗会是sqr(150*75)= 106ohm 及sqr(37.5*75) = 53ohm两种数值,前者很难找到这样的电缆, 后者倒是可以用rg58 (50~52ohm); 而1 to 4及迭接合并法则没这样的困扰..这里顺带一提, 使用共振线法, 因为频率不同, 共振线长度就需要不同, 故共振线方式只能用在窄频带..而底下这张照片中的16 菱形天线, 就是利用迭接法将四组四菱形天线合并, 故每两组天线的馈电点左右相反, 而分支电缆长度都相同, 故最大增益方向垂直于天线面, 也就是朝向您的方向..这个天线排列方式, 其水平波束角相当窄, 约在10~20 度之间, 若全部以垂直方式来合并如同下图方式, 则水平波束角与原4 菱形同, 但垂直波束角约只有3 度:/\↓共16 个\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ ↑至于所制作出来的天线大小, 请各位以天线单边长来绘图想象一下吧.... 当初我所制作的那个拿来收台北数字电视讯号的4x 含一组导波, 印象中高近90 cm, 厚近30cm (不做导波装置会薄很多), 宽约30~40 cm 忘了!故真要像照片那样做16 菱形, 则天线长宽各约. 1 米, 若想垂直方向迭接, 天线将高达3 米.....><"最初由antion 发表车机建议还是使用全方位的垂直天线比较适当。

18db铜丝平板天线,DIY无线网卡天线

本稿是和PConline携手共同举办的《2009全民DIY大赛》中另一个获奖作品，通过上篇《18db铜丝平板天线制作方法》的介绍，相信大家对天线对无线信号的增强效果有了一个明确的概念，但是还有很多朋友对怎么样制作天线，怎么样把天线振子和馈线进行焊接，怎么选择馈线等这些细节问题比较模糊。

今天我们来介绍一款13DB的双菱形天线，在此也感谢作者vodka的精彩作品，他很详细的介绍了天线馈线的选择，振子和馈线的焊接方法。

独乐乐不如众乐乐。

希望大家也能做出一款好的双菱天线。

一、天线概述双菱天线是最容易制作的，而且是增益较高的一种定向天线。

材料也很容易收集，初学者很容易就能制作成功，而且增强的无线信号效果让人很有成就感，更能激发大家对DIY的信心和兴趣。

二、材料收集以及工具准备型号为mil-c-17 RG-316 50Ω的镀银特氟龙高温线准备5M，估计10元/米。

横截面积为2.5mm的铜线（这个可以从电力线里面剥出来，但是横截面积要符合）估计4元/米。

准备的部分材料空调机铜管，外径9mm、内径7mm，长6CM奶糖盒子的盖，面积280mm x 200mm x 20mm奶糖盒盖子拿来当反射板三、制作步骤1、首先制做天线的中心，也就是振子的部分。

铜丝按规定的长度来进行弯曲角度要垂直按照图示来弯曲振子的成品展示2、制作天线的支撑物。

用钢质螺钉在标记好的中心位置敲出一个定位点钻个大小合适的洞, 刚好可以传过铜管用锉刀或者电动砂轮加工铜管的一头双菱到反射板高度在20mm左右3、SMA接头制作方法(馈线接头的做法)SMA 头和射频线为什么我们要制做SMA接头，这是因为很多无线路由或AP本身提供有独立的天线接口，这样我们就不需要拆开AP或无线路由在内部焊线了，也就不就用担心设备的保修问题。

先剥好射频线，芯线暴露1.7~2mm。

剥线和制做SMA头射频馈线的中心导体只需要暴露2mm左右，刚好能放进SMA插针里面就好。

给馈线的中心导体上一点锡，这样接触更紧密，导电性更好。

四菱天线制作方法

四菱天线制作方法天线是无线通信中重要的设备，它用于接收和发送无线信号。

四菱天线作为一种常见的天线类型，具有较高的增益和较窄的波束宽度，在许多应用场景中被广泛使用。

下面将介绍制作四菱天线的方法。

材料准备制作四菱天线需要以下材料：1.铜线：用于制作天线主体和连接线。

2.天线座：用于固定天线主体。

3.焊锡：用于连接天线主体和连接线。

4.电缆：用于连接天线和设备。

5.压线钳：用于压线。

制作步骤步骤一：测量与切割1.使用尺子测量所需的铜线长度。

四菱天线的长度应为波长的四分之一。

2.使用剪刀或铜丝剪切割所需长度的铜线。

步骤二：弯曲铜线1.将铜线折弯成一条直线，留下一个尾端用于连接线。

2.将折弯的铜线两端弯曲成一个菱形的形状，这是四菱天线的主体。

步骤三：焊接1.将铜线两端的连接线与天线主体的尾端相连接，并使用焊锡焊接固定。

步骤四：固定天线座1.将天线主体插入天线座中。

2.使用螺丝固定天线主体和天线座，确保天线主体稳固地固定在天线座上。

步骤五：连接电缆1.使用压线钳剥去电缆两端的绝缘层。

2.将电缆的中心导线与天线的连接线相连接，并用压线钳压紧。

3.将电缆的外层导线与天线主体相连接，并用压线钳压紧。

使用与维护注意事项1.在安装四菱天线之前，请确定所需的天线位置以及合适的角度，以获得最好的无线信号接收和发送效果。

2.在连接电缆时，请确保连接牢固，并且导线之间没有短路或断路，以免影响无线通信质量。

3.定期检查天线连接，确保天线主体与天线座之间的连接紧固，以免受到外部环境影响。

4.根据需要定期清洁天线主体，以去除尘埃和杂质，以维持良好的无线信号传输效果。

结论通过以上制作方法，我们可以自己制作出一个简单的四菱天线。

制作四菱天线并进行正确的安装和使用，可以提供较高的通信质量和传输效率。

同时，注意天线的维护和保养，可以延长天线的使用寿命，确保其长期稳定地工作。

希望本文提供的制作方法和使用注意事项能对您有所帮助。
