发电厂电气部分期末试卷
发电厂电气设备 试卷及答案 卷C

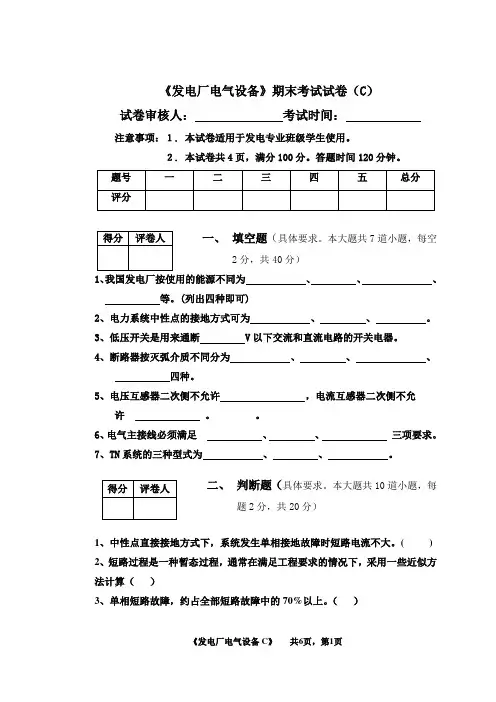

《发电厂电气设备》期末考试试卷（C）试卷审核人：考试时间：注意事项：１. 本试卷适用于发电专业班级学生使用。
２. 本试卷共4页，满分100分。
答题时间120分钟。
一、填空题（具体要求。
本大题共7道小题，每空2分，共40分）1、我国发电厂按使用的能源不同为、、、等。
(列出四种即可)2、电力系统中性点的接地方式可为、、。
3、低压开关是用来通断 V以下交流和直流电路的开关电器。
4、断路器按灭弧介质不同分为、、、四种。
5、电压互感器二次侧不允许，电流互感器二次侧不允许。
6、电气主接线必须满足、、三项要求。
7、TN系统的三种型式为、、。
二、判断题（具体要求。
本大题共10道小题，每题2分，共20分）1、中性点直接接地方式下，系统发生单相接地故障时短路电流不大。
( )2、短路过程是一种暂态过程，通常在满足工程要求的情况下，采用一些近似方法计算（）3、单相短路故障，约占全部短路故障中的70%以上。
（）4、导体最高允许长期发热温度和载流量无关( )5、电弧的形成依赖于强电场发射和碰撞游离。
( )6、隔离开关能断开正常负荷电流，但不能断开短路电流。
( )7、流过熔断器的电流越大，动作时间越短。
( )8、断路器两侧隔离开关在通断操作时无先后顺序( )9、避雷器实际是一个放电器，一端接一相带电导体，另一端接地。
（）10．母线电压太高，突出问题是电晕问题。
（）三、名词解释（具体要求。
本大题共4道小题，Array每题5分，共20分）1、电气主接线2、保护接地3、一次设备4、互感器四、 解答题（具体要求。
本大题共1道小题，共20分） 1、如图示，回答以下问题 （1）该电气主接线为什么形式的接线。
（2分） （2）该电气主接线有那些电气设备组成（3分） （3）说明正常运行时该接线有那两种工作方式。
（5分） （4）假设I 母线为工作母线，Ⅱ母线为备用母线。
写出I 母线由运行转检修操作的顺序（10分）班级： 学号： 姓名：装 订 线《发电厂电气设备》期末考试试卷答案（C卷）命题：审核：考试时间：说明： 1. 用于发电班级学生使用。
《发电厂变电站电气设备》期末试题(附答案)
《发电厂变电站电气设备》期末试题(附答案)《发电厂变电站电气设备》课程期末试题,高等职业技术院校适用《发电厂变电站电气设备》期末试题一、名词解释（每题4分，共20分）1．电力系统：2. 跨步电压：3. 二次设备：4. 厂用电：5. 接地：二、填空题（每空1分，共20分）1. 用电设备一般允许电压有的变动范围。
2. 从生产到供给用户使用一般要经过发电、、、配电和用电几个环节。
3. 隔离开关的作用是① ；② ；③可与断路器配合完成倒闸操作。
4. TN系统中的TN-C系统采用三相四线制供电，TN-S系统采用供电，TN-C-S采用供电，其中系统具有更高的电气安全性。
5．电力系统中性点的接地方式分为三种、不接地和。
6．电气设备的接地，按其作用可分为、和保护接地。
7．电压互感器TV的一次绕组与一次被测电力网相，二次绕组与二次测量仪表和继电器的电压线圈连接。
8．总的来讲，高压断路器在电网中起两方面的作用，即和。
9．电网中有几级熔断器串联，当某元件发生过负荷时，保护该元件的熔断器应该熔断，即为熔断；如果保护该元件的熔断器不熔断，而上一级熔断器熔断，即为熔断。
