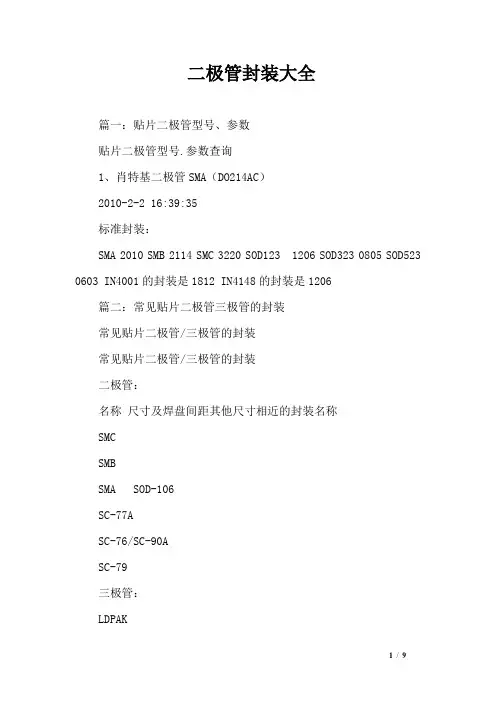

二极管封装大全篇一：贴片二极管型号、参数贴片二极管型号.参数查询1、肖特基二极管SMA（DO214AC）2010-2-2 16:39:35标准封装：SMA 2010 SMB 2114 SMC 3220 SOD123 1206 SOD323 0805 SOD523 0603 IN4001的封装是1812 IN4148的封装是1206篇二：常见贴片二极管三极管的封装常见贴片二极管/三极管的封装常见贴片二极管/三极管的封装二极管：名称尺寸及焊盘间距其他尺寸相近的封装名称SMCSMBSMA SOD-106SC-77ASC-76/SC-90ASC-79三极管：LDPAKDPAK SC-63SOT-223 SC-73TO-243/SC-62/UPAK/MPT3 SC-59A/SOT-346/MPAK/SMT3 SOT-323 SC-70/CMPAK/UMT3 SOT-523 SC-75A/EMT3 SOT-623 SC-89/MFPAKSOT-723SOT-923 VMT3篇三：常用二极管的识别及ic封装技术常用晶体二极管的识别晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极(正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
常见贴片二极管MOS
常见贴片二极管/三极管的封装二极管：名称尺寸及焊盘间距其他尺寸相近的封装名称SMC 6.8X6-8.0SMB 4.5X3.5-5.3SMA 4.5X2.5-5.0 SOD-106SOD-123 2.7X1.6-3.5 SC-77ASOD-323 1.7X1.2-2.5 SC-76/SC-90ASOD-523 1.2X0.8-1.6 SC-79SOD-723 1.0X0.6-1.4SOD-923 0.8X0.6-1.0三极管：D2PAK 10X8.8-2.54 LDPAKDPAK 6.5X5.5-2.3 SC-63SOT-223 6.5X3.5-2.3 SC-73SOT-89 4.5X2.5-1.5 TO-243/SC-62/UPAK/MPT3 SOT-23 2.9X1.5-2.0 SC-59A/SOT-346/MPAK/SMT3 SOT-323 2.0X1.2-1.3 SC-70/CMPAK/UMT3SOT-523 1.6X0.8-1.0 SC-75A/EMT3SOT-623 1.4X0.8-0.9 SC-89/MFPAKSOT-723 1.2X0.8-0.8SOT-923 1.2X0.8-0.8 VMT3我想知道电子元器件SOT封装的定义，比如说SOT23和SOT203等等，后面的数字代表什么呢？SOT是SOP系列封装的一种，一般翻译如下：SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路)电感封装一般包括贴片与插件。
1.功率电感封装以骨架的尺寸做封装表示，贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。
插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。
只是它们的骨架一般要通用，要不就要定造。
常用贴片二极管
常用贴片二极管常用贴片二极管是电子元器件中常见的一种。
它的主要作用是将电流限制在一个方向上流动，防止反向电流的发生。
本文将从常用贴片二极管的结构、特性和应用等方面进行介绍。
一、结构常用贴片二极管通常由三部分组成：P型半导体、N型半导体和P-N结。
P型半导体具有多余的空穴，N型半导体具有多余的自由电子。
当P型半导体与N型半导体连接时，形成的P-N结具有整流作用，只允许电流在一个方向上通过。
常见的贴片二极管有SOD-123、SOD-323、SOD-523等封装形式，其尺寸小巧，适用于各种电子设备的制造。
二、特性1. 正向电压降：常用贴片二极管在正向工作时，会有一个固定的正向电压降。
这个电压降取决于二极管材料的性质，一般在0.6V-0.7V之间。
2. 反向电压：在反向工作时，常用贴片二极管能够承受一定的反向电压。
反向电压越大，二极管的反向击穿电压也越大，反之亦然。
3. 最大电流：常用贴片二极管能够承受的最大电流也是有限的。
超过最大电流时，二极管可能会受损或烧毁。
4. 响应速度：常用贴片二极管的响应速度也是一个重要的特性。
响应速度越快，二极管的开关能力越好。
三、应用常用贴片二极管在电子设备中有着广泛的应用。
1. 整流器：常用贴片二极管可以作为整流器，将交流电转换为直流电。
例如，手机充电器中的整流二极管就是常用的贴片二极管。
2. 保护装置：常用贴片二极管可以用于电子设备的保护。
当电流超过一定值时，二极管会自动截断电路，起到保护元器件的作用。
3. 信号调节：常用贴片二极管可以用于信号的调节和选择。
例如，无线电接收机中的调谐电路就需要贴片二极管来选择特定的频率。
4. 逆变器：常用贴片二极管可以用于逆变器电路，将直流电转换为交流电。
逆变器广泛应用于太阳能发电、UPS等领域。
总结：常用贴片二极管是电子设备中常见的元器件之一，具有结构简单、体积小巧、可靠性高等特点。
它的主要作用是限制电流的流动方向，在电子设备中有着广泛的应用。
二极管封装
Package
TYPE 型 Package TYPE 型号
号
SOT-3
1N4148WS
BAT42WS
23
SD101B
SOT-323
SOT-323 MBR0530WS
WS
SOT-3
1N4448WS
BAT43WS
23
SD101C
SOT-323
SOT-323 MBR0540WS
WS
BAV16WS
SOT-3 BAT54WS
23
SOT-323
MBR052 SOT-323 BAS20W
0WS
BAS21W
SOT-3 BAV99W
23
MMBD41
SOT-323
SOT-323 BAS40W
48W
BAV70W
SOT-3 BAW56W
23
MMBD44
SOT-323
SOT-323 BAS40W-04
48W
SOT-3
BAS40W-05
Package SOT-323 SOT-323 SOT-323 SOT-323 SOT-323 SOT-323 SOT-323 SOT-323 SOT-323 SOT-323 SOT-323
五、 贴片二极管（SOT-23）封装
TYPE 型号
Packag TYPE 型号
e
TYPE 型号
Package
Package TYPE 型号
一些常用贴片二极管的封装：
贴片二极管封装（SOD-523 SOT-523） TYPE 型号 一、贴片二极管封装（SOD-523 SOT-523）
TYPE 型号
Packag TYPE 型号
e

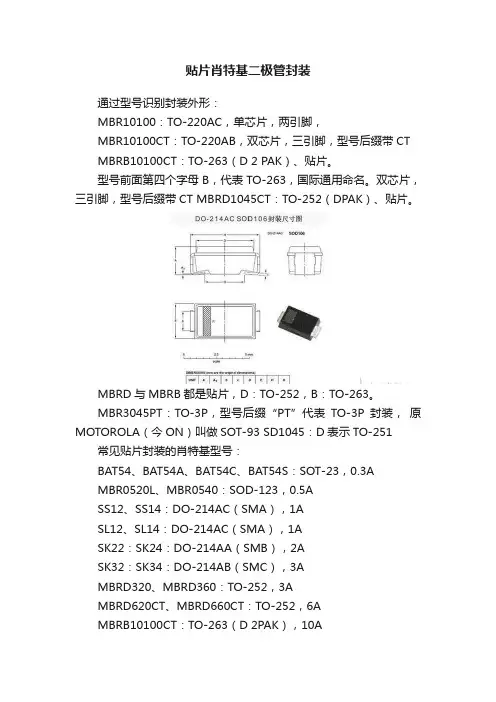

贴片肖特基二极管封装
贴片肖特基二极管封装通过型号识别封装外形：MBR10100：TO-220AC，单芯片，两引脚，MBR10100CT：TO-220AB，双芯片，三引脚，型号后缀带CT MBRB10100CT：TO-263（D 2 PAK）、贴片。
型号前面第四个字母B，代表TO-263，国际通用命名。
双芯片，三引脚，型号后缀带CT MBRD1045CT：TO-252（DPAK）、贴片。
MBRD与MBRB都是贴片，D：TO-252，B：TO-263。
MBR3045PT：TO-3P，型号后缀“PT”代表TO-3P封装，原MOTOROLA（今ON）叫做SOT-93 SD1045：D表示TO-251 常见贴片封装的肖特基型号：BAT54、BAT54A、BAT54C、BAT54S：SOT-23，0.3AMBR0520L、MBR0540：SOD-123，0.5ASS12、SS14：DO-214AC（SMA），1ASL12、SL14：DO-214AC（SMA），1ASK22：SK24：DO-214AA（SMB），2ASK32：SK34：DO-214AB（SMC），3AMBRD320、MBRD360：TO-252，3AMBRD620CT、MBRD660CT：TO-252，6AMBRB10100CT：TO-263（D 2PAK），10AMBRB4045CT：TO-263（D2PAK），40A常见插件封装的肖特基型号：MBR150、MBR160：DO-41，轴向，1A1N5817（1A/20V）、1N5819（1A/40V），轴向，DO-41；1N5820（3A/20V）、1N5822（3A/40V），轴向，DO-201ADMBR340、MBR3100：（3A/40V），DO-201AD轴向，MBR735、MBR745：TO-220AC（两脚），7AMBRB735、MBRB745：贴片、TO-263（D 2 PAK），7AMBR1045、MBR1060：TO-220AC（两脚），10AMBR1045CT、MBR10100CT：TO-220AB（三脚半塑封），10AMBRF1045CT、MBRF10100CT：TO-220F，（三脚全塑封），10A（第4位字母F为全塑封）MBR1535CT、MBR1545CT：TO-220AB（三脚），15AMBR2045CT、MBR20200CT：TO-220AB（三脚），20AMBR2535CT、MBR2545CT：TO-220AB（三脚），25AMBR3045CT、MBR3060CT：TO-220AB（三脚），30AMBR3045PT、MBR3060PT：TO-247（TO-3P），30AMBR4045PT、MBR4060PT：TO-247（TO-3P），40AMBR6045PT、MBR6060PT：TO-247（TO-3P），60A器件型号主要参数常规封装形式MBR1045CT，10A，45V，TO-220AB、TO-220F全塑封；MBR1060CT，10A，60V，TO-220AB、TO-220F全塑封；MBR10100CT，10A，100V，TO-220AB、TO-220F全塑封；MBR10150CT，10A，150V，TO-220AB、TO-220F全塑封；MBR10200CT，10A，200V，TO-220AB、TO-220F全塑封；MBR2045CT，20A，45V，TO-220AB、TO-220F全塑封；MBR2060CT，20A，60V，TO-220AB、TO-220F全塑封；MBR20100CT，20A，100V，TO-220AB、TO-220F全塑封；MBR20150CT，20A，150V，TO-220AB、TO-220F全塑封；MBR20200CT，20A，200V，TO-220AB、TO-220F全塑封；MBR3045CT，30A，45V，TO-220AB、TO-220F全塑封；MBR3060CT，30A，60V，TO-220AB、TO-220F全塑封；MBR30100CT，30A，100V，TO-220AB、TO-220F全塑封；MBR30150CT，30A，150V，TO-220AB、TO-220F全塑封；MBR30200CT，30A，200V，TO-220AB、TO-220F全塑封；MBR3045PT，30A，45V，TO-247、TO-3P；MBR3060PT，30A，60V，TO-247、TO-3P；MBR30100PT，30A，100V，TO-247、TO-3P；MBR30150PT，30A，150V，TO-247、TO-3P；MBR30200PT，30A，200V，TO-247、TO-3P；MBR4045PT，40A，45V，TO-247、TO-3P；MBR4060PT，40A，60V，TO-247、TO-3P；MBR40100PT，40A，100V，TO-247、TO-3P；MBR40150PT，40A，150V，TO-247、TO-3P；MBR40200PT，40A，200V，TO-247、TO-3P；MBR6045PT，60A，45V，TO-247、TO-3P；MBR6060PT，60A，60V，TO-247、TO-3P；MBR60100PT，60A，100V，TO-247、TO-3P；。
