开关电路电子自锁互锁开关

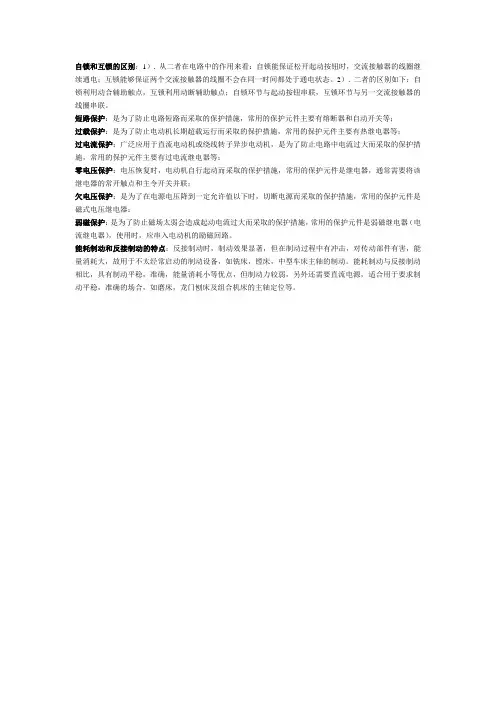

自锁和互锁的区别
自锁和互锁的区别：1）. 从二者在电路中的作用来看：自锁能保证松开起动按钮时，交流接触器的线圈继续通电；互锁能够保证两个交流接触器的线圈不会在同一时间都处于通电状态。
2）. 二者的区别如下：自锁利用动合辅助触点，互锁利用动断辅助触点；自锁环节与起动按钮串联，互锁环节与另一交流接触器的线圈串联。
短路保护：是为了防止电路短路而采取的保护措施，常用的保护元件主要有熔断器和自动开关等；
过载保护：是为了防止电动机长期超载运行而采取的保护措施，常用的保护元件主要有热继电器等；
过电流保护：广泛应用于直流电动机或绕线转子异步电动机，是为了防止电路中电流过大而采取的保护措施，常用的保护元件主要有过电流继电器等；
零电压保护：电压恢复时，电动机自行起动而采取的保护措施，常用的保护元件是继电器，通常需要将该继电器的常开触点和主令开关并联；
欠电压保护：是为了在电源电压降到一定允许值以下时，切断电源而采取的保护措施，常用的保护元件是磁式电压继电器；
弱磁保护：是为了防止磁场太弱会造成起动电流过大而采取的保护措施，常用的保护元件是弱磁继电器（电流继电器），使用时，应串入电动机的励磁回路。
能耗制动和反接制动的特点：反接制动时，制动效果显著，但在制动过程中有冲击，对传动部件有害，能量消耗大，故用于不太经常启动的制动设备，如铣床，镗床，中型车床主轴的制动。
能耗制动与反接制动相比，具有制动平稳，准确，能量消耗小等优点，但制动力较弱，另外还需要直流电源，适合用于要求制动平稳，准确的场合，如磨床，龙门刨床及组合机床的主轴定位等。
电气控制电路中自锁互锁和联锁的解释与阐述
电气控制电路中自锁互锁和联锁的解释与阐述标题：电气控制电路中自锁、互锁和联锁的解释与阐述引言：电气控制电路在现代工程领域中起着至关重要的作用。
在这个领域中，自锁、互锁和联锁是常见且关键的概念。
本文将深入探讨这些概念，并解释它们在电路中的作用和实际应用。
通过本文，将帮助读者更加全面、深刻和灵活地理解自锁、互锁和联锁在电气控制电路中的重要性。
一、自锁电路：自锁电路是指一种可以在没有外部输入的情况下保持输出状态的电路。
它通过采用反馈回路来实现，其中输出信号的一部分将作为输入信号的一部分。
这种自反馈回路可以确保当输入信号关闭后，输出信号继续保持打开状态，直到另一个操作信号触发关闭。
自锁电路的主要应用之一是在控制系统中的开关控制。
例如，当我们按下一个按钮时，自锁电路可以使得继电器保持闭合状态，即使按钮不再被按下。
这种功能在许多自动化过程和机械控制中都具有重要意义。
二、互锁电路：互锁电路是指一种通过在一定条件下相互制约电路的工作状态的机制。
互锁电路通过保护设备和防止意外事件的发生，确保电气系统的安全性和稳定性。
互锁电路的实现方式有多种，其中常见的一种是通过使用互锁开关。
互锁开关是一种特殊类型的开关，它在一个位置上只允许一个电气元件接通，而在其他位置则不允许。
这种设置确保了在特定条件下，只允许某个元件处于工作状态，从而避免了错误操作和意外情况的发生。
三、联锁电路：联锁电路是一种电气电路，它通过在不同部分之间建立相关或互相依赖的联系来确保系统按照正确的顺序操作或避免错误操作。
联锁电路在许多自动化和控制系统中都是必不可少的，特别是在安全关键系统中。
联锁电路的实现利用了逻辑门、定时器和传感器等元件。
通过逻辑门的组合，可以实现多个条件的判断和联锁动作的触发。
定时器用于控制时间延迟和顺序控制。
同时，传感器也起着至关重要的作用，用来检测和监测不同的参数，以触发联锁电路的动作。
结论：电气控制电路中的自锁、互锁和联锁是确保系统安全、稳定和高效运行的重要概念。
自锁互锁电子开关电路图
页眉内容

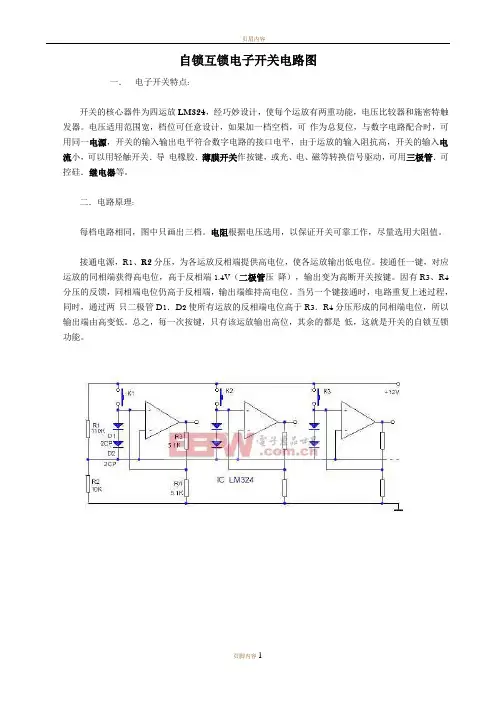

自锁互锁电子开关电路图
一．电子开关特点:
开关的核心器件为四运放LM324，经巧妙设计，使每个运放有两重功能，电压比较器和施密特触发器。
电压适用范围宽，档位可任意设计，如果加一档空档，可作为总复位，与数字电路配合时，可用同一电源，开关的输入输出电平符合数字电路的接口电平，由于运放的输入阻抗高，开关的输入电流小，可以用轻触开关．导电橡胶．薄膜开关作按键，或光、电、磁等转换信号驱动，可用三极管．可控硅．继电器等。
二．电路原理:
每档电路相同，图中只画出三档。
电阻根据电压选用，以保证开关可靠工作，尽量选用大阻值。
接通电源，R1、R2分压，为各运放反相端提供高电位，使各运放输出低电位。
接通任一键，对应运放的同相端获得高电位，高于反相端1.4V（二极管压降），输出变为高断开关按键。
因有R3、R4分压的反馈，同相端电位仍高于反相端，输出端维持高电位。
当另一个键接通时，电路重复上述过程，同时，通过两只二极管D1．D2使所有运放的反相端电位高于R3．R4分压形成的同相端电位，所以输出端由高变低。
总之，每一次按键，只有该运放输出高位，其余的都是低，这就是开关的自锁互锁功能。
页脚内容1。
什么叫互琐,自锁
什么叫互琐？什么叫自锁？它们在电气回路中各是起什么样的作用？
互锁是两个开关相互锁定，这个开关动的话，那个开关就肯定动不了。
自锁是自我锁定，当这个开关一动作，那么他就会一直保持这个状态。
自锁和互锁指的是电气回路中接触器控制常用到的。
自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态。
具体是把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触电闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，要不怎么停止。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
互锁，说得是两个接触器之间，利用自己的辅助触点，去控制对方的线圈回路，进行状态保持。
原理和上面基本一样，在这里我就不详细说了。
电气控制电路中自锁与互锁原理
电气控制电路中自锁与互锁原理1.自锁原理自锁是指通过电路的反馈信号来保持电气设备处于其中一状态，并防止其在没有外部干预的情况下发生变化。
自锁原理通常是利用一个继电器和其控制电路构成。
自锁电路的基本原理是在继电器的线圈电路中设置一个并联的闭合触点，触点可以通过自身的线圈电流闭合并保持闭合状态。
当外部输入信号作用于继电器的线圈时，线圈中的电流激励，使得触点闭合，并将电源电压输入到控制电路中，同时使得线圈中的电流继续流动。
即使外部输入信号停止作用于继电器的线圈，闭合触点仍然保持闭合状态，继续提供电源电压给控制回路，使得设备保持在原有状态。
自锁原理可以应用于许多场合，比如电梯门控制、风机启停控制、压缩机开关等。
通过自锁电路的设置，可以确保设备处于运行或停止状态，并防止误操作或故障引起的变化。
2.互锁原理互锁是指为了防止两个或多个相互矛盾的操作同时发生，并通过互相关联的电路来实现。
互锁原理通常是通过接触器和其控制电路之间的信号转换与传递实现的。
互锁电路的基本原理是利用接触器中的接触点将电流沿着电路传递，从而保证互锁电路能够正确地进行工作。
当一个操作元件的接触器闭合时，将电流流动至另一个操作元件的接触器，使得其闭合。
同时，该操作元件的接触器也可以传递信号至其他操作元件的接触器，实现多个操作元件之间的互锁。
互锁原理可以应用于很多场合，如电梯上行和下行信号、发电机和电网连接开关等。
通过互锁电路的设置，可以实现对操作元件之间的相互排斥，避免冲突操作和减少误操作。
自锁和互锁原理在电气控制电路中的应用非常广泛。
例如，在工业自动化控制系统中，自锁和互锁可用于保护设备和人员的安全；在家庭用电中，也可用于防止误触发和避免设备冲突。
在电气工程中，通过合理的自锁和互锁设计，可以提高电气设备的安全性和可靠性，并降低事故发生的风险。
总结起来，自锁和互锁原理都是为了确保电气设备在工作过程中的安全可靠性。
通过自锁原理可以保持设备处于一定状态，并避免误操作和故障引起的变化；通过互锁原理可以实现相互冲突操作的排斥，并防止冲突操作和误操作。

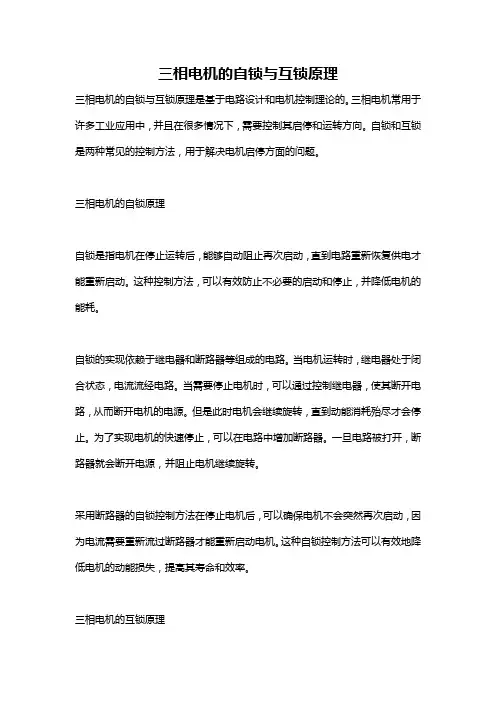

三相电机的自锁与互锁原理
三相电机的自锁与互锁原理三相电机的自锁与互锁原理是基于电路设计和电机控制理论的。
三相电机常用于许多工业应用中，并且在很多情况下，需要控制其启停和运转方向。
自锁和互锁是两种常见的控制方法，用于解决电机启停方面的问题。
三相电机的自锁原理自锁是指电机在停止运转后，能够自动阻止再次启动，直到电路重新恢复供电才能重新启动。
这种控制方法，可以有效防止不必要的启动和停止，并降低电机的能耗。
自锁的实现依赖于继电器和断路器等组成的电路。
当电机运转时，继电器处于闭合状态，电流流经电路。
当需要停止电机时，可以通过控制继电器，使其断开电路，从而断开电机的电源。
但是此时电机会继续旋转，直到动能消耗殆尽才会停止。
为了实现电机的快速停止，可以在电路中增加断路器。
一旦电路被打开，断路器就会断开电源，并阻止电机继续旋转。
采用断路器的自锁控制方法在停止电机后，可以确保电机不会突然再次启动，因为电流需要重新流过断路器才能重新启动电机。
这种自锁控制方法可以有效地降低电机的动能损失，提高其寿命和效率。
三相电机的互锁原理互锁是指电机在一个特定的状态下只能执行一种动作，而不能执行另一种相反的动作。
例如，电机不能同时前进和后退。
互锁的实现依赖于控制逻辑电路。
在控制电路中，通常会设计一个互锁开关，用于限制电机的动作。
互锁开关可以通过机械或电气方式实现。
当电机执行其中一种动作时，例如前进，互锁开关会自动切换到相应的位置，防止电机再次执行后退操作。
互锁控制方法可以用于不同类型的电机，例如直流电机、交流异步电机和交流同步电机等。
在控制电路中，还可以引入额外的互锁信号，用于确保电机在启停过程中不会发生意外操作。
这种控制方法可以有效避免电机被错误操作，提高电机运行的稳定性和可靠性。
总结自锁和互锁是两种常用的电机控制方法，并且在许多工业应用中得到广泛应用。
自锁通过断开电机的电源来快速停止电机的旋转，降低电机的能耗，并提高电机寿命和效率。
互锁则通过限制电机的动作，防止电机操作出现错误，提高电机运行的稳定性和可靠性。
无线遥控开关控制器的工作方式点动、自锁、互锁介绍
无线遥控开关控制器的作用是替代传统的开关。
无线继电器控制器、遥控开关三种工作方式详细介绍：
奥柯电子生产的无线继电器控制器、遥控开关、无线遥控器、无线接收模块，其中无线继电器控制器有1路、2路、4路、6路、8路、12路、15路等多个款型，并且还有适用于220V电压条件下的交流电控制器。
无线继电器控制器、遥控开关在使用中，有三种工作方式可供选择，分别是：点动、自锁、互锁。
也许有些客户不了解这三种工作方式具体是怎样的，那么奥柯电子来为大家解答。
点动，用英文字母M代表，即手按遥控器的每一个键，相应继电器接通，松开遥控器按键，相应继电器断开，一次只有一路继电器是接通的。
例如一路直流开关，用一键遥控器控制。
一直按着遥控器按键，则继电器一直接通，松开按键，继电器断开。
互锁，用英文字母L代表，手按遥控器第一个键，相应继电器接通，再按另一个按键，相应继电器接通，之前接通的那路继电器则断开，它具有唯一关系，每次只有按的那一路继电器接通，之前接通的会断开。
例如二路直流互锁遥控开关，用桃木二键遥控器控制（A、B两键）。
按A键时，A对应的继电器会接通，按B键时，B键对应的继电器会接通，A键对应的断开。
自锁，用英文字母T代表，同一个键控制一路，按一次开，再按一次关，可独立控制，可同时有多个通断。
像家里有的灯具遥控开关，基本上都是使用自锁功能。
如四路直流自锁开关，用桃木四键遥控器控制（ABCD四键），按A时，A对应的继电器接通，再按一下A 时，A对应的继电器断开，其它按键亦然。
可逐次按下ABCD四键，则四路继电器都接通。
控制器上接收模块芯片-L4互锁。
自锁按钮开关原理
自锁按钮开关原理自锁按钮开关是一种常用的电器开关，通常用于控制电路的通断。
它具有自锁功能，即按下按钮后，开关会自动锁定在按下的状态，直到再次按下按钮才会解锁。
下面将详细介绍自锁按钮开关的原理。
自锁按钮开关由两个互锁按钮和一个转换开关组成。
互锁按钮有两枚按钮，分别为A和B，两者功能相同，但相互独立。
转换开关有三个接线口，分别为C、NO和NC。
当我们按下A按钮时，按钮A的闭合触点会与转换开关的接线口C连接，同时按钮B的闭合触点会与转换开关的接线口NO连接。
这种情况下，电路处于闭合状态，电流可以从接线口C流向接线口NO，从而实现电路的通断控制。
当我们松开A按钮时，按钮A的闭合触点会与转换开关的接线口C断开，这时转换开关的接线口NC与按钮B的闭合触点连接。
电路仍然处于闭合状态，电流可以从接线口NC流向接线口NO，保持电路的通断。
如果此时按下按钮B，按钮A和按钮B都处于闭合状态，按钮A的闭合触点会与转换开关的接线口C连接，按钮B的闭合触点会与转换开关的接线口NO连接。
这时电路的状态不会改变，仍然保持闭合状态。
当我们松开B按钮时，按钮B的闭合触点会与转换开关的接线口NO断开。
此时，如果按下按钮A，按钮A的闭合触点会与转换开关的接线口C连接，按钮B 的闭合触点会与转换开关的接线口NO连接。
电路处于闭合状态。
总结起来，自锁按钮开关的原理就是通过两个互锁按钮及一个转换开关的组合，实现电路的通断控制。
按下其中一个按钮时，触点的连接状态会与转换开关相对应，松开所有按钮后，电路会自动锁定在按下的状态。
只有再次按下另一个按钮，触点的连接状态才会改变，实现电路的解锁。
自锁按钮开关在实际应用中具有广泛的用途。
例如，它可以用于电源开关，可以用于控制灯光的开关，还可以用于控制电动机的启动和停止等。
它的自锁功能能够有效避免误操作，提高了电路的可靠性和安全性。
总之，自锁按钮开关通过两个互锁按钮及一个转换开关的组合，实现了电路的通断控制。
直接启动控制电路(自锁)及互锁电路
当按下启动按钮时，接触器线圈得电，主触点闭合，电 机启动。
互锁电路
当按下正转启动按钮时，正转接触器得电，主触点闭合 ，电机正转。此时即使误按反转启动按钮，反转接触器 也不会得电，避免了短路事故。
应用场景的比较
安全性与可靠性
随着工业应用的日益广泛，电机的安全性和可靠性问题也日益突出。未来，电机控制电路 将更加注重安全防护、故障检测与处理等方面的研究与应用，以保障设备和人员的安全。
节能与环保
随着能源和环境问题的日益严重，电机的节能和环保性能也受到越来越多的关注。未来， 电机控制电路将更加注重节能技术和环保材料的应用，以降低能耗和减少对环境的影响。
电动窗帘
自动门
自锁电路在自动门中起到稳定和安全 的作用，能够保证门在开启后保持开 启状态，防止人员夹伤或物品卡住。
自锁电路在电动窗帘中起到关键作用，能 够保证窗帘在打开或关闭后保持位置，防 止风吹等外力影响导致窗帘移动。
互锁电路的实际应用案例
电梯控制
互锁电路在电梯控制中起到关键 作用，能够保证电梯在运行过程 中不会出现同时上下的情况，提
智能家居系统
智能家居系统中自锁与互锁电路的应用，能够保证家庭用电 设备的安全和稳定，提高家居生活的便利性和舒适性。
05
总结与展望
总结
Байду номын сангаас
• 自锁电路：自锁电路是一种常见的控制电路，通过使用接触器、继电器等元件 ，实现电机的连续运转。其主要特点是具有自保持功能，即使在外部控制信号 消失后，电路也能保持通电状态，从而维持电机的运转。
直接启动控制电路 (自锁)及互锁电路
非锁、互锁、自锁区别
无线遥控解码接收板的输出格式非锁/互锁/自锁的区别为了满足不同的应用需要，解码接收电路的输出模式通常分为非锁，互锁，自锁，混合输出。
几种模式通俗的说，非锁相当于轻触开关，互锁相当于风扇的档位开关，自锁相当于电灯开关。
-------------------------------------------下文为对三种模式详细描述：非锁型输出又称点动输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制，有遥控信号时数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平，适用于如电动门、电动门锁、与单片机对接等只需要一个高电平的电路。
（长按不放手时，信号可能会变为不连续的脉冲状态。
）互锁型输出就是任意一路收到信号则该路就能一直保持对应的高电平状态，接收到任意其它路的数据则恢复到原始状态，即单稳态。
四路互锁只能有一路接通，实际应用如电风扇档位开关电路等。
自锁型输出的数据脚能实现触发翻转工作逻辑，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
自锁型四路相互独立互不影响，可同时遥控四路，如灯具的控制等。
-------------------------------------------下文是对数据输出脚的状态的描述，适合用单片机程序的朋友来理解：1、非锁存方式是发射器有数据（如0101）发射时，接收器对应输出端有数据输出（0101），发射器停止数据发射后，接收器输出端恢复低电平（0000），没有数据输出。
2、互锁存方式是发射器有数据（如0101，0表示低电平，1表示高电平，下同）发射时，接收器对应输出端有数据（0101）输出，发射器停止数据发射后接收器输出端数据（0101）仍然保持（锁存），直到下一次发射器发射新数据（如0001）时接收器对应输出端数据被刷新（变成0001）并保持。
接收端只有断电才能恢复初始状态0000。
注意锁存方式四个数据端是相互制约的，单独操作某一个数据端（如給D0加高电平）会导致其他三个数据输出端复位（D1、D2、D3都变成低电平），所以把这种方式叫做互锁方式。
详细讲解电工三把锁,自锁,联锁,互锁
引言概述：电工三把锁，即自锁、联锁和互锁，在电气工程中起着至关重要的作用。
它们是一种安全措施，用于保护工作人员和设备免受电气事故的伤害。
本文将详细讲解电工三把锁的原理、功能和应用。
正文内容：一、自锁1. 自锁的定义和作用：自锁是指在设备上安装的自锁装置能够使设备在运行或维修过程中自动停止，以确保工作人员的安全。
2. 自锁的原理：自锁装置通过电源电路或控制信号干扰，使设备处于停止状态。
常见的自锁装置有电气自锁和机械自锁两种。
3. 自锁的应用举例：自锁装置在电梯、输送带和生产线等设备中广泛应用，用于保护工作人员免受设备运行时的伤害。
二、联锁1. 联锁的定义和作用：联锁是指通过逻辑或物理连接多个设备，使它们按照事先规定的顺序或条件进行操作，以确保工作安全和系统的正常运行。
2. 联锁的原理：联锁装置通过逻辑电路或物理装置实现设备间的相互制约和顺序操作。
常见的联锁方式包括电气联锁、机械联锁和液压联锁等。
3. 联锁的应用举例：联锁装置在化工厂、发电厂和石油炼制厂等复杂的工业系统中广泛应用，用于确保设备和工艺流程的正常运行。
三、互锁1. 互锁的定义和作用：互锁是指通过两个或多个互相制约的装置，使设备在特定条件下只能单向运行或关闭，以确保工作人员的安全。
2. 互锁的原理：互锁装置通过逻辑电路或物理配置实现设备之间的互相制约，一方开启时另一方关闭，以防止不安全操作。
常见的互锁方式有电气互锁、机械互锁和气动互锁等。
3. 互锁的应用举例：互锁装置在机床、工厂门禁和高压开关设备等场景中广泛应用，用于防止不安全操作和事故的发生。
四、自锁、联锁和互锁的比较与选择1. 自锁、联锁和互锁的比较：自锁、联锁和互锁都是保护工作人员和设备安全的重要手段，但其原理、适用范围和操作方式各不相同。
比较它们的优缺点，有助于选择合适的锁定方式。
2. 根据应用场景选择锁定方式：选择自锁、联锁或互锁需要根据实际工作场景和设备需求进行综合考量。
例如，对于需要停机维修的设备，应选择自锁装置；对于需要严格控制工艺流程的系统，应选择联锁装置；对于需要确保设备安全运行的场所，应选择互锁装置。
叙述自锁和互锁电路的定义
叙述自锁和互锁电路的定义
自锁和互锁电路是在电气控制中常用的概念。
自锁电路是一种在按钮开关按下时，通过电气连接使电路保持通电状态的电路。
当按钮被按下时，电路会闭合，电流可以流通，而当按钮被释放时，电路仍然保持闭合状态，电流继续流通。
这种电路常用于需要持续供电的设备，例如电动机的启动控制。
互锁电路是一种通过电气连接确保在一个电路被激活时，另一个电路被禁用的电路。
这种电路通常用于防止两个或多个电路同时被激活，以避免潜在的冲突或危险情况。
互锁电路通常使用继电器或接触器来实现，其中一个继电器或接触器的触点被用于禁用另一个继电器或接触器的电路。
在实际应用中，自锁和互锁电路常结合使用，以确保设备的安全和可靠运行。
例如，在一个电动机控制系统中，可以使用自锁电路来保持电动机的运行状态，同时使用互锁电路来防止两个电动机同时运行。
总之，自锁和互锁电路是电气控制中常用的概念，它们用于实现电路的持续供电和防止电路同时被激活，以确保设备的安全和可靠运行。
电气控制回路中自锁和互锁原理
电气控制回路中自锁和互锁原理1.自锁原理：自锁原理是指一种在电气控制回路中，当其中一条件满足时，可以将控制电路锁定在一个状态，直到外部条件改变为止。
其目的是为了保证设备的安全和避免误操作。
常见的自锁原理有以下几种：(1)电磁原理：通过电磁继电器的吸合和释放来实现自锁。
在电磁继电器控制回路中，当控制电压加到电磁继电器线圈上，继电器吸合，将自身的触点切换到闭合状态，以保持继电器的吸合。
此时，即使控制电压不再作用于线圈上，继电器仍然保持吸合状态，直到外部的复位信号作用于继电器的复位线圈，使继电器释放。
(2)延时原理：通过延时元件（如计时继电器、PLC等）的作用，使得触点保持在一定的状态下一段时间。
这样可以实现一系列的自锁操作，以满足设备的要求。
(3)机械原理：通过其中一种机械结构实现自锁。
例如，采用螺杆、螺母结构，通过螺杆的旋转运动来实现松紧程度的自锁。
(4)逻辑原理：通过引入逻辑电路，利用与门、或门等逻辑元件的逻辑关系，使得电路在满足其中一条件时能够锁定在一个状态。
2.互锁原理：互锁原理是指一种在电气控制回路中，当其中一条件满足时，可以避免同时发生两个或多个动作，从而保证设备的安全和稳定运行。
常见的互锁原理有以下几种：(1)机械互锁：通过在机械结构中设置互斥的动作部件，使其在同一时间只能有一个动作部件起作用，从而避免同时发生多个动作。
(2)电磁互锁：通过电磁继电器的互锁电路来实现。
互锁电路可以将一些继电器的线圈与其他继电器的触点互锁在一起，使得同时吸合的触点只有一个。
这样，在一个线圈被激活的情况下，其他的线圈将不能被激活，从而实现互锁。
(3)逻辑互锁：通过引入逻辑电路，利用与门、或门等逻辑元件的互锁逻辑关系，使得电路在满足其中一条件时能够互锁。
(4)光电互锁：通过利用光电元件（如光电开关、光电传感器等）的互锁功能来实现互锁。
光电互锁通过检测光电信号的存在与否来确定设备的状态，从而避免同时发生多个动作。
解释电气控制电路中的自锁互锁和联锁
解释电气控制电路中的自锁、互锁和联锁自锁、互锁和联锁的基本概念在电气控制电路中，自锁、互锁和联锁是指一种通过特定的电路设计来实现对电器设备或系统的控制与保护的机制。
它们是工业自动化控制中常用的技术手段，能够确保电器设备的正常运行，并防止操作人员或其他外界条件对设备造成损害或危险。
•自锁：是指一种通过自身状态变化来控制自己的开启或关闭的机制。
当电器设备处于某种特定的状态时，通过电气控制电路可以使其保持在该状态，即使控制信号消失也能继续保持该状态，直到另一个信号的输入才能改变设备的状态。
•互锁：是指通过相互之间的制约关系来控制各个电器设备的工作状态，确保它们不能同时处于某种特定的状态。
当一个设备处于一种特定的状态时，其他设备将被禁止进入相同或相冲突的状态，以避免设备之间的干扰和冲突。
•联锁：是指通过不同设备之间的逻辑关系来实现控制和保护的机制。
联锁通常涉及多个设备之间的信息传递和相互配合，使得整个系统能够协调工作，保证安全和高效的运行，避免危险和故障的发生。
自锁电路的工作原理和应用场景自锁是一种常见的电气控制电路技术，在许多电器设备和系统中被广泛应用。
自锁电路的工作原理基于其特定的电路设计，通过将控制信号与设备的状态进行关联，实现设备状态的自动保持。
以下是一些自锁电路的常见应用场景：1.电磁继电器的自锁：通常在需要长时间保持电器设备状态的应用中使用。
在控制电路中，当控制信号触发继电器后，通过将继电器的触点接通至继电器的励磁回路，实现继电器的自锁状态。
只有当另一个信号输入时，才能改变继电器的状态。
2.独立按键开关的自锁：常见于控制电路中需要手动控制设备状态的场景，如电气控制箱等。
通过在按键开关的回路中添加一个自锁电路，一次按下按键可以控制设备的开启或关闭，并自动保持该状态，直到再次按下按键才能改变设备状态。
3.电动机自锁：适用于需要长时间连续运行电动机的场景。
通过自锁电路将电动机的控制信号与电动机的状态进行关联，实现电动机运行状态的自动保持。
解释电气控制电路中的自锁互锁和联锁
解释电气控制电路中的自锁互锁和联锁自锁、互锁和联锁是电气控制电路中常用的概念，它们在确保系统稳定和安全运行方面起着重要作用。
本文将深入探讨这些概念的含义、原理和应用，并分享我对它们的观点和理解。
1. 自锁（Self-Locking）1.1 定义自锁是指电气控制电路中一种特殊的状态，该状态下，系统会因为某些条件的改变而保持在当前状态。
一旦系统处于自锁状态，它将保持在当前状态，即使条件发生改变。
1.2 原理自锁的实现通常依赖于反馈回路或保持回路。
在反馈回路中，输出信号将通过反馈信号对输入进行控制，使系统维持在特定状态。
在保持回路中，系统通过保持装置（如继电器或触发器）来保持电路的状态。
1.3 应用自锁在电气控制电路中有广泛的应用。
一个常见的例子是按下按钮启动电机的控制电路。
当按钮按下时，电路被激活，并在按钮释放前保持激活状态，即使按钮已经松开。
这种自锁设计确保电机继续运行，直到另一个条件（如停止按钮的按下）中断电路。
2. 互锁（Interlocking）2.1 定义互锁是指通过同时满足一系列条件来确保系统按照特定的顺序进行操作的方法。
互锁可以防止不安全的操作或系统故障。
2.2 原理互锁通过逻辑电路或电气装置来实现。
这些电路或装置根据特定的条件来控制系统的操作顺序。
只有在满足所有条件时，互锁电路才会激活，允许系统继续运行。
2.3 应用互锁在许多电气控制系统中都有重要的应用。
一个典型的例子是在电梯系统中。
电梯门互锁系统确保只有当电梯停在正确楼层且门完全关闭时，才能启动电梯运行。
这种互锁设计避免了可能造成人员伤害或设备损坏的操作错误。
3. 联锁（Interconnection Locking）3.1 定义联锁是指将两个或多个相关的电路相互连接，以确保它们按照特定的顺序或条件进行操作。
3.2 原理联锁通过电气连接或逻辑电路来实现。
这些连接或电路将两个或多个电路关联起来，以实现相互阻止或激活的功能。
联锁的目的是确保不同电路之间的相互作用在正确的顺序和条件下进行。
电气的互锁与自锁原理
电气的互锁与自锁原理一、互锁原理互锁是指在电气控制系统中通过一定的联锁器件或逻辑控制，实现对控制电路的互相干扰与禁止。
1.电气互锁器件（1）接触器：通过在控制电路中加入接触器，在两个或多个电路之间形成相互敏感的关系，使得在一个电路中的控制动作会影响其他电路的动作。
例如，在两个电机之间加入互相关联的接触器，当其中一个电机工作时，另一个电机将被禁止工作。
（2）继电器：继电器延伸了接触器的功能，可以实现更复杂的互锁控制。
通过在不同的控制电路中并联或串联继电器的触点，可以实现对多个电路之间的互锁控制。
例如，在自动控制系统中，通过在供电回路和反馈回路中并联继电器的接点，实现电路的互锁。
2.逻辑控制通过逻辑控制器，如可编程逻辑控制器（PLC）或现场总线系统等，在程序中设定相应的逻辑关系，并通过输出信号给控制电路提供互锁功能。
例如，通过配置PLC的输入输出模块和逻辑功能块，实现对机器的互锁控制。
二、自锁原理自锁是指通过控制电路自身的逻辑关系，实现对自身的锁定与解锁。
1.自锁继电器通过自锁继电器实现控制电路的自锁。
自锁继电器具有两个控制回路：一个是控制线圈的回路，一个是继电器触点之间的回路。
控制回路通过自举电路使控制线圈保持通电状态，以保持继电器闭合。
继电器触点之间的回路在继电器闭合时供电，保持闭合状态。
当控制电路中断或故障时，控制线圈掉电，继电器触点断电，自锁继电器解锁。
2.延时自锁通过延时元件实现控制电路的延时自锁。
在电路中加入延时继电器或延时模块，当控制信号输入后，继电器或模块延时一段时间，然后自动上锁控制电路。
延时继电器可以通过调节时间继续保持闭合状态，直至延时结束后，自动解锁。
3.可编程逻辑控制器自锁可编程逻辑控制器（PLC）通过程序实现控制电路的自锁。
在PLC编程中，可以通过编写逻辑功能块和触发逻辑脉冲，实现控制电路的自锁。
例如，在PLC程序中设置一个锁存器，当一些条件满足时，锁存器设定为1，控制电路上锁，直至解除条件满足时，锁存器清零，解锁控制电路。
电路自锁互锁原理
电路自锁互锁原理
电路自锁互锁原理是指通过特定的电路设计，使得电路在运行时能够自动锁死或者相互锁死，从而达到保护设备和人员安全的目的。
电路自锁是指当电路运行时，若某个部件出现故障或者电路出现短路等异常情况，自动断开电源，从而避免电路继续运行导致进一步的损坏或者危险。
电路互锁是指两个或多个电路之间设置互锁关系，当其中一个电路处于运行状态时，另外的电路就会被锁死，使得它们之间不能同时运行，从而避免产生冲突或者危险。
电路自锁互锁的实现，通常需要借助于一些特殊的电器元件或者开关，如继电器、断路器、按钮开关等。
通过这些元件的组合和联动，形成一个相对完善的自锁互锁电路系统，从而实现对电路的全面控制和保护。
总之，电路自锁互锁原理是电路设计和控制中非常重要的一部分，它的实现能够有效保障设备和人员的安全，提高设备的可靠性和稳定性，从而在工业自动化和电气控制等领域得到广泛应用。
- 1 -。
(完整word)轻触自锁开关电路
(完整word)轻触自锁开关电路轻触自锁开关电路一般轻触自锁开关是由机械按键和弹簧构成互锁而完成自锁功能的。
机械按键与弹簧都会因时间长而失去自锁性,往往容易损坏。
根据机械式轻触自锁开关的特性，笔者设计了这款电子式轻触自锁开关,有十个键可单一形成互锁。
这种电子自锁开关，不仅可以替换产品中的机械式轻触自锁开关，也可在新产品设计中应用。
笔者用它更换了老式彩电的调谐按键,也用它设计了单片机电路中的键盘电路。
一、电路原理电子式轻触自锁。
轻触自锁开关电路一般轻触自锁开关是由机械按键和弹簧构成互锁而完成自锁功能的。
机械按键与弹簧都会因时间长而失去自锁性，往往容易损坏.根据机械式轻触自锁开关的特性，笔者设计了这款电子式轻触自锁开关，有十个键可单一形成互锁。
这种电子自锁开关,不仅可以替换产品中的机械式轻触自锁开关，也可在新产品设计中应用。
笔者用它更换了老式彩电的调谐按键，也用它设计了单片机电路中的键盘电路。
一、电路原理电子式轻触自锁开关电路如附图所示.当电源接通后，ＩＣ２４０１７的Ｑ０端输出高电平(电路接通电源Ｑ０端复位到高电平状态）其余Ｑ１～Ｑ９输出为低电平.在未按下Ｋ１～Ｋ９任一键前,由于Ｑ０输出高电平，Ｔ１基极加有高电位而使其Ｔ１导通,ＩＣ１５５５时基电路臆脚为低电位，ＩＣ１不工作.同时由于Ｑ０的输出经过Ｄ０１、Ｒ１加到ＩＣ２紒紞矠脚，使其ＩＣ２内部封闭，ＩＣ２紒紟矠脚不管有无脉冲，都不会工作。
如需要选择Ｋ４按键控制电路工作,按下Ｋ４时，Ｔ１基极将被拉为低电位，Ｔ１截止，此时ＩＣ１臆脚变为高电平，ＩＣ１工作。
同时ＩＣ２紒紞矠脚为低电平时，ＩＣ２也同时工作.当ＩＣ２紒紟矠脚接收到ＩＣ１产生的第４个脉冲后，Ｑ４输出一个高电平，此时的高电平使其Ｔ１导通，ＩＣ１停止工作，ＩＣ２紒紞矠脚电位也变为高电平。
因此，Ｋ４所控制的电路工作,即电路所在开关自锁.其他路数自锁过程完全一样。
二、注意事项在该电路中注意两点：１．当按键按下时，由于同时将所在支路电容上充满的电荷释放，在按键松开后需要一定时间对该电容器充电，所以Ｔ１管截止和ＩＣ２的紒紞矠脚低电平均可保持一定的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电路:电子自锁互锁开关
相关元件PDF下载：
LM324
自锁互锁开关在电器上使用很广泛，一般都是机械式，缺点是：体积大，易磨损，按触力大，转换速度低。
电子开关可以克服上述缺点。
一．开关特点。
开关的核心器件为四运放LM324，经巧妙设计，使每个运放有两重功能，电压比较器和施密特触发器。
电压适用范围宽，档位可任意设计，假如加一档空档，可作为总复位，与数字电路配合时，可用同一电源，开关的输进输出电平符合数字电路的接口电平，由于运放的输进阻抗高，开关的输进电流小，可以用轻触开关．导电橡胶．薄膜开关作按键，或光、电、磁等转换信号驱动，可用三极管．可控硅．继电器等。
二．电路原理。
每档电路相同，图中只画出三档。
电阻根据电压选用，以保证开关可靠工作，尽量选用大阻值。
接通电源，R1、R2分压，为各运放反相端提供高电位，使各运放输出低电位。
接通任一键，对应运放的同相端获得高电位，高于反相端1.4V（二极管压降），输出变为高断开关按键。
因有R3、R4分压的反馈，同相端电位仍高于反相端，输出端维持高电位。
当另一个键接通时，电路重复上述过程，同时，通过两只二极管D1．D2使所有运放的反相端电位高于R3．R4分压形成的同相端电位，所以输出端由高变低。
总之，每一次按键，只有该运放输出高位，其余的都是低，这就是开关的自锁互锁功能。
