简单的停电自锁开关
可控硅控制电路图解及制作13例
可控硅控制电路图解及制作13例可控硅是可控硅整流器的简称。
可控硅有单向、双向、可关断和光控几种类型。
它具有体积小、重量轻、效率高、寿命长、控制方便等优点，被广泛用于可控整流、调压、逆变以及无触点开关等各种自动控制和大功率的电能转换的场合。
单向可控硅是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。
单向可控硅是由三个PN结PNPN 组成的四层三端半导体器件与具有一个PN结的二极管相比，单向可控硅正向导通受控制极电流控制;与具有两个PN结的三极管相比，差别在于可控硅对控制极电流没有放大作用。
可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。
以上两个条件必须同时具备，可控硅才会处于导通状态。
另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。
可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。
简易单向可控硅12V触摸开关电路触摸一下金属片开，SCR1导通，负载得电工作。
触摸一下金属片关，SCR2导通，继电器J得电工作，K断开，负载失电，SCR2关断后，电容对继电器J放电，维持继电器吸合约4秒钟，故电路动作较为准确。
如果将负载换为继电器，即可控制大电流工作的负载。
可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，活动导入以可控硅实际应用案例的展示，以激发学生的活动兴趣。
可控硅控制电路的制作13例1：可调电压插座电路如图，可用于调温(电烙铁)、调光(灯)、调速(电机)，使用时只要把用电器的插头插入插座即可，十分方便。
V1为双向二极管2CTS，V2为3CTSI双向可控硅，调节RP可使插座上的电压发生变化。
2：简易混合调光器根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。
手把手教你点动自锁互锁接线
手把手教你点动自锁互锁接线为了方便大家更清楚的了解点动自锁和互锁的接线，我接了个线路图，里面包含了点动，自锁，互锁。

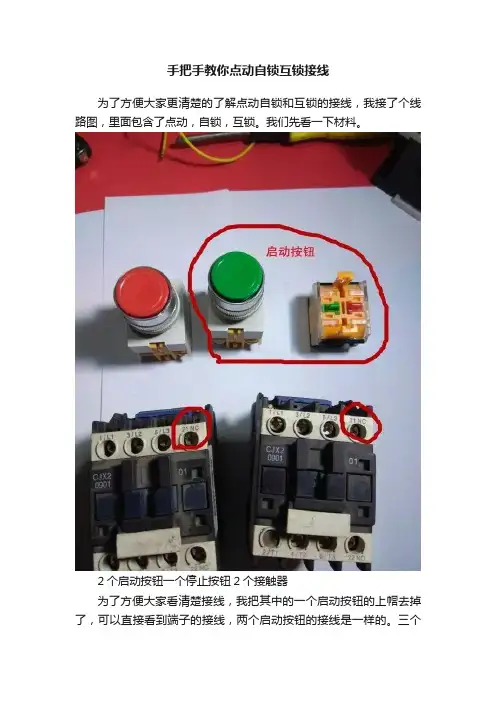

我们先看一下材料。
2个启动按钮一个停止按钮2个接触器为了方便大家看清楚接线，我把其中的一个启动按钮的上帽去掉了，可以直接看到端子的接线，两个启动按钮的接线是一样的。
三个按钮都是复位按钮，两个接触器上必须一组常闭NC辅助触点。
线圈的电压是220伏我们先接互锁部分，先看接触器上端的接线。
接触器常闭点NC接A2交叉连接A1接零线两个接触器的A1是连到一起的，接电源的零线。
这是接触器下端 NC出线接启动按钮两个接触器各接一个启动按钮，启动都是连接按钮开关的绿色一端，也就是常开触点。
火线连接停止按钮的红色一端常闭触点停止按钮的出线，并联两个启动按钮我们先通电测试一下，现在的接线就是两个接触器的互锁，但是两个接触器都是点动效果。
点动吸合，交叉控制交叉控制如果把两个启动按钮同时按下，只有一个工作为什么两个接触器必须要互锁的，因为两个接触器的线圈都是连接的对方的常闭点，所以一个接触器工作，常闭点会断开，另一个接触器即使按下启动按钮，也是无法吸合的，非常安全。
我们把第一个接触器的一组常开点连A2最好辅助触点有一组常开NO，我这个没有，所以我借助的主触点，三组主触点都是常开触点。
最后加一个自锁线点一下绿色启动，第一个接触器就成了自锁总结一下，现在第一个接触器是自锁，第二个接触器是点动，两个接触器又是互锁，启动更加安全。
朋友们看懂了吗？两个接触器互锁经常用到控制电机正反转的接线，应用非常广泛，只要我们按照上图，把第二个接触器的自锁线也加上，就变成了完整的控制电机正反转的控制部分的接线。
如果去掉第二个接触器，就是单独的自锁。
去掉第一个接触器就是电动。

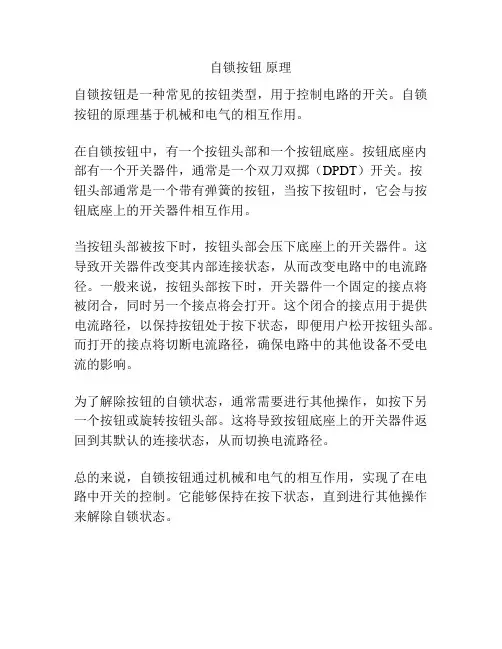

自锁按钮 原理
自锁按钮原理
自锁按钮是一种常见的按钮类型，用于控制电路的开关。
自锁按钮的原理基于机械和电气的相互作用。
在自锁按钮中，有一个按钮头部和一个按钮底座。
按钮底座内部有一个开关器件，通常是一个双刀双掷（DPDT）开关。
按
钮头部通常是一个带有弹簧的按钮，当按下按钮时，它会与按钮底座上的开关器件相互作用。
当按钮头部被按下时，按钮头部会压下底座上的开关器件。
这导致开关器件改变其内部连接状态，从而改变电路中的电流路径。
一般来说，按钮头部按下时，开关器件一个固定的接点将被闭合，同时另一个接点将会打开。
这个闭合的接点用于提供电流路径，以保持按钮处于按下状态，即便用户松开按钮头部。
而打开的接点将切断电流路径，确保电路中的其他设备不受电流的影响。
为了解除按钮的自锁状态，通常需要进行其他操作，如按下另一个按钮或旋转按钮头部。
这将导致按钮底座上的开关器件返回到其默认的连接状态，从而切换电流路径。
总的来说，自锁按钮通过机械和电气的相互作用，实现了在电路中开关的控制。
它能够保持在按下状态，直到进行其他操作来解除自锁状态。
自锁开关原理图
自锁开关原理图
自锁开关原理图如下所示：
[图]
在图中，我们可以看到一个自锁开关的基本组成部分。
它包括一个触摸按钮、一个开关、一个锁定装置和一个电源。
这里不涉及具体的电路连接方式，而是聚焦于自锁开关的工作原理。
当按下触摸按钮时，按钮会传递电信号给开关，使其闭合。
开关闭合后，电源的电流开始流动，通过线路传递到需要控制的设备。
同时，触摸按钮上方的锁定装置被解除锁定，使得按钮可以自由弹起。
当再次按下按钮时，按钮会再次传递电信号给开关，使其断开。
开关断开后，电源的电流被切断，设备停止工作。
同时，锁定装置被重新锁定，使得按钮无法弹起。
这样就形成了一个自锁机制，只有再次按下按钮才能解除锁定。
需要注意的是，自锁开关还可以设置成加密状态，需要输入密码或使用特定的解锁工具才能解除锁定。
这样可以增加开关的安全性和保密性。
电路自锁原理图
电路自锁原理图
电路自锁原理图是一种常见的电子电路图，它是由多个电子元件组成的，用于
实现电路的自锁功能。
自锁电路是一种特殊的触发电路，在特定条件下，可以实现电路的自动锁定和解锁。
下面我们将介绍电路自锁原理图的组成和工作原理。
首先，我们来看一下电路自锁原理图的基本组成。
自锁电路通常由触发器、逻
辑门和控制开关等元件组成。
其中，触发器是自锁电路的核心部件，它可以实现电路的状态存储和切换。
逻辑门用于实现触发器的控制逻辑，而控制开关则用于手动控制电路的锁定和解锁。
接下来，我们来分析电路自锁原理图的工作原理。
当控制开关处于解锁状态时，电路处于可工作状态。
此时，输入信号可以通过逻辑门作用于触发器，触发器的输出状态将受到控制信号的影响。
当控制开关处于锁定状态时，电路将被锁定在当前状态，不受外部输入信号的影响。
在实际应用中，电路自锁原理图常常用于控制系统和数字电路中。
例如，它可
以用于实现按钮开关的状态锁定，也可以用于数字逻辑电路的状态控制。
通过合理设计触发器和逻辑门的组合，可以实现不同的自锁功能，满足不同场景下的需求。
总的来说，电路自锁原理图是一种非常实用的电子电路图，它可以实现电路的
自动锁定和解锁功能。
通过合理设计和应用，可以实现各种自锁功能，为控制系统和数字电路的设计提供了便利。
希望本文对您理解电路自锁原理图有所帮助，谢谢阅读！。

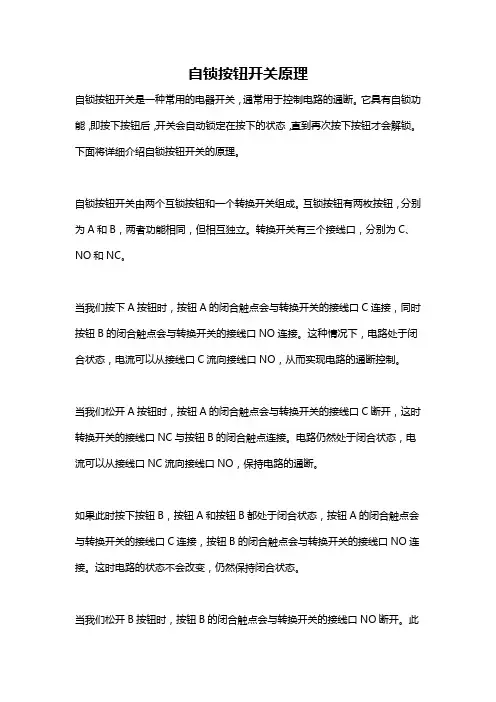

自锁按钮开关原理
自锁按钮开关原理自锁按钮开关是一种常用的电器开关，通常用于控制电路的通断。
它具有自锁功能，即按下按钮后，开关会自动锁定在按下的状态，直到再次按下按钮才会解锁。
下面将详细介绍自锁按钮开关的原理。
自锁按钮开关由两个互锁按钮和一个转换开关组成。
互锁按钮有两枚按钮，分别为A和B，两者功能相同，但相互独立。
转换开关有三个接线口，分别为C、NO和NC。
当我们按下A按钮时，按钮A的闭合触点会与转换开关的接线口C连接，同时按钮B的闭合触点会与转换开关的接线口NO连接。
这种情况下，电路处于闭合状态，电流可以从接线口C流向接线口NO，从而实现电路的通断控制。
当我们松开A按钮时，按钮A的闭合触点会与转换开关的接线口C断开，这时转换开关的接线口NC与按钮B的闭合触点连接。
电路仍然处于闭合状态，电流可以从接线口NC流向接线口NO，保持电路的通断。
如果此时按下按钮B，按钮A和按钮B都处于闭合状态，按钮A的闭合触点会与转换开关的接线口C连接，按钮B的闭合触点会与转换开关的接线口NO连接。
这时电路的状态不会改变，仍然保持闭合状态。
当我们松开B按钮时，按钮B的闭合触点会与转换开关的接线口NO断开。
此时，如果按下按钮A，按钮A的闭合触点会与转换开关的接线口C连接，按钮B 的闭合触点会与转换开关的接线口NO连接。
电路处于闭合状态。
总结起来，自锁按钮开关的原理就是通过两个互锁按钮及一个转换开关的组合，实现电路的通断控制。
按下其中一个按钮时，触点的连接状态会与转换开关相对应，松开所有按钮后，电路会自动锁定在按下的状态。
只有再次按下另一个按钮，触点的连接状态才会改变，实现电路的解锁。
自锁按钮开关在实际应用中具有广泛的用途。
例如，它可以用于电源开关，可以用于控制灯光的开关，还可以用于控制电动机的启动和停止等。
它的自锁功能能够有效避免误操作，提高了电路的可靠性和安全性。
总之，自锁按钮开关通过两个互锁按钮及一个转换开关的组合，实现了电路的通断控制。
自锁按钮开关接图
自锁按钮开关接图————————————————————————————————作者：————————————————————————————————日期：自锁按钮开关接线图带灯自锁开关与普通自锁开关的不同之处仅仅在于：带灯开关充分利用其按键中的空间安放了一只小型指示灯泡或LED，其一端接零线，另一端一般通过一只降压电阻与开关的常开触点并联，当开关闭合时，设备运转的同时也为指示灯提供了电源。
1、电路送电合上空气开关QF→电源指示灯EL亮。
2、起动过程按起动按钮SB2→KM线圈得电→→KM辅助动合触头闭合→→KM主触头闭合→→电动机M起动并连续运转当松开SB2时，它虽然恢复到断开位置，但由于有KM的辅助动合触头(已经闭合了)与它并联，因此KM线圈仍保持通电。
这种利用接触器本身的动合触头使接触器线圈保持通电的作用称为自锁或自保，该动合触头就叫自锁(或自保)触头。
正是由于自锁触头的作用，所以在松开SB2时，电动机仍能继续运转，而不是点动运转。
3、停止过程→KM自锁触头断开→按下停止按钮SB1→KM线圈失电→→KM主触头断开→→电动机M停转当松开SB1时，其常闭触头虽恢复为闭合位置，但因接触器KM的自锁触头在其线圈失电的瞬间已断开解除了自锁(SB2的常开触头也已断开)，所以接触器KM的线圈不能得电，KM的主触头断开，电动机M就不会再转了。
4、电路停电断开空气开关QF→电源指示灯EL灭实际上带自锁开关与轻触开关是从不同方面来描述开关性能;“自锁”是指开关能通过锁定机构保持某种状态(通或断)，“轻触”是说明操作开关使用的力量大小。
一般来说机械式开关也许可以这样区分：开关从操作方式来说分旋钮式、板动式(包括纽子开关、船形开关)、按钮式;其中旋钮式和板动式开关大都可以在操作后保持(锁定)在接通或断开状态，如日常使用的灯开关、风扇调速开关，这类开关大都不用强调是否带自锁，因为都有明显的“操作方向”;只有按钮式开关，使用时都是按动，大多数按钮开关都用于按下时接通或断开电路，释放后状态即复原，所以有时称为“电铃开关”，按钮式开关为了达到能保持“已被按下”状态，与普通开关一样，才加有自锁装置，利用自锁性能，使其同样可以自己保持接通或断开状态，这就是带自锁的开关，其中，为某种需要，数个开关在工作时只允许其中一个处于连接状态，其余必须断开时，有将数个按钮开关并排组合，并使用“互锁机构”，只允许其中一个开关处于连接锁定状态，当按下另一开关时，该开关被锁定，但同时原锁定的开关被释放(如磁带录音机上的“播放、快进、快退”机械按钮)。
自锁按键开关原理及应用
自锁按键开关原理及应用自锁按键开关是一种常用的电子开关设备，它具有自锁功能，即在按下按键后可以保持开关状态，不需要一直按住。
自锁按键开关的原理如下：在开关的设计中，使用了一个触发器来保持按键的状态。
触发器是由一组逻辑门和电子元件组成的电路，可以实现存储和保持数据的功能。
当按键按下时，触发器会改变其内部的逻辑状态，保持按键的状态。
这样，无论按键是否被释放，开关都会保持在所设定的状态。
当再次按下按键时，触发器内部的电路会改变，开关会切换到另外一个状态。
自锁按键开关的应用非常广泛。
以下是一些常见的应用场景：1. 家用电器控制：自锁按键开关可以用于家用电器的开关控制，如电视、空调和灯光等。
用户只需要按下开关一次，设备将保持开或关的状态，不需要一直按住，非常方便。
2. 工业控制：自锁按键开关可以用于工业控制中，例如机械设备的启动和停止控制，以及生产线的开关控制。
3. 电子设备控制：自锁按键开关还可以用于电子设备的控制，如音频设备、通信设备和计算机等。
用户只需按下一次开关，设备将保持在所设定的状态，使操作更加简单。
4. 安防系统：自锁按键开关可以用于安防系统，例如门禁控制、报警系统和监控系统等。
用户只需按下开关一次，系统将保持在启用或禁用状态，确保安全性。
5. 电子游戏：自锁按键开关还可以用于电子游戏中，例如手柄控制器。
用户只需按下一次按键，游戏角色将保持在某个动作状态，提供更好的游戏体验。
自锁按键开关的设计和制造需要考虑多个因素，例如按键的材料、触发器的电路设计和触发器的稳定性等。
此外，还需要考虑按键的寿命和可靠性，以及开关的电气特性和机械特性等。
总而言之，自锁按键开关是一种功能强大且应用广泛的电子开关设备。
它具有自锁功能，可以方便地控制电器设备的开关状态。
无论是家用电器、工业控制还是电子设备控制，自锁按键开关都可以提供更简单、更便捷的操作方式。
随着技术的不断发展，自锁按键开关的设计和应用将继续进一步完善和拓展。
自锁按钮开关原理
自锁按钮开关原理
自锁按钮开关是一种常用于电路开关控制的装置，它具有自锁功能，能够保持开关状态的稳定性。
其原理是通过引入一个自锁装置，在开关状态改变时能够自动锁定当前的状态。
这种开关通常由三个主要部分组成：控制按钮、自锁装置和开关电路。
控制按钮是用户用手操作的部分，通过按下或释放按钮来改变开关的状态。
在按钮排除机械弹簧作用的情况下,当
按下按钮时，按钮下方的自锁装置会自动锁定按钮的位置，以使其保持按下状态。
相反，当释放按钮时，自锁装置也会自动锁定按钮的位置，以使其保持释放状态。
自锁装置通常由一个或多个机械装置构成，这些装置通过一个复杂的组合锁定按钮状态。
例如，可以使用锁销、凸轮、推力棒等装置来实现。
在按钮处于按下状态时，自锁装置中的某些部件会被卡住，从而防止按钮弹起。
而当按钮处于释放状态时，自锁装置中的部件会释放，允许按钮弹起。
开关电路负责实际的电路连接和断开操作。
当按钮被锁定在按下状态时，开关电路会保持闭合状态，使电流得以流通。
而当按钮被锁定在释放状态时，开关电路会断开，从而阻断电流。
这样，自锁按钮开关可以用于控制电器设备的通电和断电。
总之，自锁按钮开关通过自锁装置的锁定功能，可以保持开关状态的稳定性，避免因外力影响而导致状态改变。
这使得它在很多需要长时间保持某种状态的控制场合中得到广泛应用。
常见自锁电路有哪些 如何实现自锁
常见自锁电路有哪些如何实现自锁本文主要是关于自锁电路的相关介绍，并着重对自锁电路的原理及其应用进行了详尽的阐述。
自锁电路自锁电路是电路中的一种，一旦按下开关，电路就能够自动保持持续通电，直到按下其它开关使之断路为止。
在通常的电路中，按下开关，电路通电；松开开关，电路断开。
工作原理：启动。
电机启动时，合上电源开关QS，接通整个控制电路电源。
按下启动按钮其常开点闭合，接触器线圈KM得电可吸合，并接在两端的辅助常开同时闭合，主回路中：主触头闭合使电动机接入三相交流电源启动旋转。
二次回路中：按钮按下后把电送到KM线圈，KM辅助触点接通后也为KM线圈供电，这样就形成了两路供电。
松开启动按钮时，虽然一路已经断开，但KM线圈仍通过自身的辅助触点这一通路保持给线圈通电，从而确保电机继续运转。
这种依靠接触器自身常开辅助触点而使其线圈保持通电的方式，称为接触器自锁，也叫电气自锁。
这对起自锁作用的辅助常开触点称为自锁触点，这段电路称为自锁电路。
自锁电路外文名Self-locking circuit。
按下开关电路能自动保持持续通电的电路。
所属学科电气工程。
继电器电路可以将开关串联在继电器的主触点（继电器线圈）上。
与此同时，将继电器的一个空余的副触点（常开触点）与开关并联（并且与主触点接通）。
这样一来，按下开关，副触点（常开触点）吸合，电路通电；松开开关之后，由于副触点已经吸合，并向继电器主触点的线圈供电，线圈反过来又保持副触点吸合。
再将线路从继电器输出端引出，电路就可以保持持续的通电了。
过流保护电路在电力电子器件驱动电路中，当做器件过流保护时需要加入自锁电路，防止进一步烧坏功率器件。
如果驱动IC没有自锁功能就需要加入自锁电路。
常用的最简单的自锁电路可以用两个三极管来实现，也已经被广泛使用。
常见自锁电路有哪些电气控制中互锁主要是为保证电器安全运行而设置的。
它主要是由两电器件互相控制而形成互锁的。
它实现的手段主要有三个，一个是电气互锁。
最简单的自锁方法
最简单的自锁方法自锁是指通过某种方法使得一个系统或设备在某种状态下处于锁定状态，而且不需要人工干预才能解锁。
这可以有效地保护系统或设备不受误操作和未授权访问的影响，提高系统的可靠性和安全性。
在本文中，我们将介绍一些最简单的自锁方法。
1. 磁性开关自锁法磁性开关是一种能够感应磁场变化的开关，通常由磁铁和触发器组成。
在某些应用中，可以利用其感应的原理实现自锁。
具体方法是在磁性开关的一端固定一个弹簧，使其始终处于压缩状态。
当磁铁在其附近时，触发器被触发，开关闭合。
此时磁铁可以被吸附在开关上，使其保持闭合状态，从而实现自锁。
要解除自锁，只需移开磁铁，触发器再次触发，开关断开。
2. 自锁螺丝法自锁螺丝是一种常用于高负载环境下的紧固件，具有防松动的功能。
其原理是在螺纹表面施加特殊的涂层或刻槽，使其在紧固时产生一定的摩擦力，从而避免了螺母或螺栓松动的情况。
在某些应用中，可以利用自锁螺丝实现自锁。
例如，在一些高温或震动的环境中，使用自锁螺丝紧固电子元件或机械零件，可以避免其松动或脱落。
同时，这样的设计还具有一定的重复使用性，减少了更换零件的成本。
自锁扣是指通过特殊的结构设计使得钩子和眼系能够自动锁定，从而避免扣子在穿戴过程中松动或脱落的情况。
这种设计常用于保护装备、军用品、登山装备等场合。
其原理是在钩子和眼系的结构中加入特殊的锁定装置，当钩子插入眼系时，自动锁定，只有按下解锁按钮或拉动特定的拉环才能够解锁。
自锁互锁是指在某些机械设备或系统中，通过特定的结构设计，在某些状态下实现自锁或互锁，从而避免误操作或未授权访问的情况。
例如，在一些精密仪器中，如果操作顺序不正确，系统将自动停止运行，防止设备受到损害。
此时只有重新按照正确的操作顺序才能够解除自锁状态。
这种设计可以最大程度地保护设备的稳定性和安全性，同时提高了操作的精度和稳定性。
自锁开关原理图
自锁开关原理图
自锁开关是一种常见的电气控制元件，它能够在电路中实现自动锁定和解锁的
功能。
它通常用于需要手动操作的电气设备中，例如电动机的启停控制、电磁阀的开关控制等。
本文将介绍自锁开关的原理图及其工作原理。
自锁开关的原理图如下所示：
[图片]
在原理图中，我们可以看到自锁开关由两个触点、一个线圈和一个按钮组成。
当按钮按下时，电流通过线圈，产生磁场，吸引触点闭合，从而使线圈继续通电，保持触点闭合。
这时，即使按钮松开，线圈仍然能够继续通电，保持触点闭合状态。
只有当另一个按钮按下时，电流才会断开，使触点打开，线圈不再通电。
自锁开关的工作原理可以用以下步骤来描述：
1. 当按钮按下时，电流通过线圈，产生磁场，吸引触点闭合。
2. 触点闭合后，线圈继续通电，保持触点闭合状态。
3. 当另一个按钮按下时，电流断开，使触点打开，线圈不再通电。
通过以上原理图和工作原理的介绍，我们可以清楚地了解自锁开关的工作原理。
它通过线圈产生磁场来实现触点的闭合和打开，从而实现自动锁定和解锁的功能。
自锁开关在实际应用中具有广泛的用途，例如在电动机的启停控制中，可以使
用自锁开关实现手动控制电机的启停，而无需持续按住按钮。
在电磁阀的开关控制中，也可以使用自锁开关来实现手动控制电磁阀的开关状态。
总之，自锁开关是一种非常实用的电气控制元件，它能够实现自动锁定和解锁
的功能，广泛应用于各种电气设备中。
通过本文的介绍，相信大家对自锁开关的原理图和工作原理有了更清晰的认识，希望能对大家的学习和工作有所帮助。
常见自锁电路有哪些 如何实现自锁
常见自锁电路有哪些如何实现自锁本文主要是关于自锁电路的相关介绍，并着重对自锁电路的原理及其应用进行了详尽的阐述。
自锁电路自锁电路是电路中的一种，一旦按下开关，电路就能够自动保持持续通电，直到按下其它开关使之断路为止。
在通常的电路中，按下开关，电路通电；松开开关，电路断开。
工作原理：启动。
电机启动时，合上电源开关QS，接通整个控制电路电源。
按下启动按钮其常开点闭合，接触器线圈KM得电可吸合，并接在两端的辅助常开同时闭合，主回路中：主触头闭合使电动机接入三相交流电源启动旋转。
二次回路中：按钮按下后把电送到KM线圈，KM辅助触点接通后也为KM线圈供电，这样就形成了两路供电。
松开启动按钮时，虽然一路已经断开，但KM线圈仍通过自身的辅助触点这一通路保持给线圈通电，从而确保电机继续运转。
这种依靠接触器自身常开辅助触点而使其线圈保持通电的方式，称为接触器自锁，也叫电气自锁。
这对起自锁作用的辅助常开触点称为自锁触点，这段电路称为自锁电路。
自锁电路外文名Self-locking circuit。
按下开关电路能自动保持持续通电的电路。
所属学科电气工程。
继电器电路可以将开关串联在继电器的主触点（继电器线圈）上。
与此同时，将继电器的一个空余的副触点（常开触点）与开关并联（并且与主触点接通）。
这样一来，按下开关，副触点（常开触点）吸合，电路通电；松开开关之后，由于副触点已经吸合，并向继电器主触点的线圈供电，线圈反过来又保持副触点吸合。
再将线路从继电器输出端引出，电路就可以保持持续的通电了。
过流保护电路在电力电子器件驱动电路中，当做器件过流保护时需要加入自锁电路，防止进一步烧坏功率器件。
如果驱动IC没有自锁功能就需要加入自锁电路。
常用的最简单的。
接触器点动和自锁接线方法
接触器点动和自锁接线方法接触器点动和自锁接线方法可是电气控制里相当有趣的部分呢。
先说说点动接线方法吧。
要进行点动接线呀，首先得搞清楚接触器的基本结构，就像你要了解一个新朋友的脾气秉性一样。
一般来说，我们会把电源的火线接到接触器的一个主触点的进线端，哎呀，这就像是给汽车加满油一样重要。
然后呢，从这个主触点的出线端接到负载，比如说电机之类的。
那控制回路怎么接呢？我们把火线接到停止按钮的常闭触点一端，这停止按钮就像是一个把关的小卫士。
从停止按钮的另一端接到启动按钮的常开触点一端，启动按钮常开触点的另一端接到接触器的线圈一端，接触器线圈的另一端再接到电源的零线。
哇塞，这样就完成了基本的点动接线啦。
在这个过程中，安全性可不能忽视哦。
就像走钢丝一样，每一步都得小心翼翼。
接线的时候一定要确保断电操作，不然触电可不是闹着玩的，那可真是个大灾难啊！至于稳定性嘛，只要接线正确，各连接点牢固，就像建房子打好了地基一样，一般不会出现什么大问题。
点动接线有啥应用场景呢？比如说在一些小型的临时设备上，像临时搭建的舞台灯光控制。
舞台灯光有时候只需要短暂地开启一下来调整位置或者测试效果，点动控制就超级方便。
它的优势就是简单、直接，能满足临时或者短时间操作的需求。
就好比你要快速按一下开关来看看灯亮不亮，不需要长时间保持通电状态。
再来说说自锁接线方法。
自锁接线相对点动接线会复杂一丢丢。
同样的，电源火线先接到接触器的主触点进线端，然后主触点出线端接到负载。
在控制回路上，火线接到停止按钮的常闭触点一端，停止按钮另一端接到启动按钮的常开触点一端，启动按钮常开触点另一端接到接触器的辅助常开触点一端，这个辅助常开触点另一端接到接触器线圈一端，接触器线圈另一端接到电源零线。
这里的辅助常开触点就像是一个小助手，一旦启动按钮按下，接触器线圈通电，接触器吸合，这个辅助常开触点就会闭合，即使启动按钮松开，电路也能保持通电状态，这就是自锁啦。
在自锁接线过程中，安全性同样是重中之重啊。
自锁开关原理
自锁开关原理
自锁开关是一种能够保持开关状态的开关装置，其原理是通过内部机械结构的设计，使得开关在被开启或关闭后能够自行锁定，无需持续外力来维持其状态。
具体来说，自锁开关通常包括一个操作杆（或按钮）和一个开关机构。
当操作杆推动到开启位置时，开关机构中的某些部件会被激活，使得开关上的触点闭合，电路得以通电。
同时，开关机构中的其他部件会被固定住，以保持开关处于开启状态。
这种固定的机械结构可以有效避免操作杆自行返回至关闭位置，因此开关能够持续保持开启状态。
同样地，当操作杆推动到关闭位置时，开关机构中的相应部件会被激活，使得开关上的触点断开，电路断电。
与此同时，其他部件会再次被固定住，以保持开关处于关闭状态。
这种固定的机械结构同样避免了操作杆的自行返回，并确保开关能够持续保持关闭状态。
总结来说，自锁开关通过内部机械设计，使得开关能够在被开启或关闭后自行锁定，无需外力维持。
这种机械结构的原理使得自锁开关在许多应用场景中具有广泛的应用，例如控制电器设备、安全门开关等。
自锁开关工作原理
自锁开关工作原理
自锁开关是一种常见的电气开关，它通过转动开关手柄来实现断电和通电，同时还具备一定的自锁功能。
其具体工作原理如下：自锁开关内部通常包括两对连接片和一个开关手柄。
当手柄处于上升位置时，连接片之间断开连接，电路断开；当手柄向下压下时，连接片之间形成电路连接，电路通电。
此时，连接片之间的弹簧会向内挤压，使得连接更加紧密，避免开关因外力而意外复位。
同时，自锁开关还具备自锁功能。
当手柄处于通电状态时，手柄会与自锁螺母产生咬合，使得手柄不易移动；反之，当手柄处于断电状态时，自锁螺母与手柄失去咬合，手柄更容易转动。
这样，可以防止开关因为外力或者误操作而意外切换，提高了设备的安全性和稳定性。
总之，自锁开关适用于电路控制和设备开关，因为其方便、安全、可靠，应用范围广泛。
自锁电路图分析线路是如何实现自锁的
自锁电路图分析线路是如何实现自锁的
自锁电路是自动化控制或是电力拖动最为基础的控制线路。
知道了其原理，就能够非常快速的分析出故障点，以及如何解决问题。
如下图，为一经典的自锁电路。
我们可以简单分析下线路是如何实现自锁的。
1.启动按钮SB2按下，接触器KM瞬间得电，这个瞬间是在按钮放开前执行。
2.接触器得电，带动其常开触点KM闭合，如上图1,2标识处的触点。
3.如上图1,2处触点闭合后，按钮SB2失去作用，接触器实现自锁。
这就是自锁的动作过程，所以上图1,2标识处出现问题，
线路只能点动，无法自锁，
所以可以检查接触器触点是否正常或，
或检查标识处的接线是否正常。
最简单方法就是用万用表电阻档，两表笔放置于上图1,2标识处，
手动按压接触器，查看万用表是否导通来检查标识处的线路是否正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单的停电自锁开关
电网供电正常时，它象普通开关一样使用。
按一下K1，220V交流电经R1和R2分压给双向可控硅提供一触发电压，使双向可控硅导通。
可控硅导通后，在电源电压正半周期间，少量电流经R4、D向C充电，同时经R3、R2分压触发可控硅；在负半周期间，C向R3和R2放电并触发双向可控硅，这样使双向可控硅继续导通，保证负载正常工作。
一旦电网突然停电，C上的电荷经R3和R2放电。
在电网恢复
供电后，由于K1常开，C上又无电压，不能使双向可控硅
触发导通，电路呈断开自锁状态，因此没有电流流过负载。
只有重按一下K1，负载才能正常工作，从而有效地防止了
因断电后恢复供电造成的浪费和事故。
常闭按钮K2用于正
常供电情况下关断电路。
