1城市轨道交通车辆第四章车端连接装置2【问题导入】车辆连接装置主要包括:车钩缓冲装置和贯通道装置,通过它们使列车中车辆相互连接, 实现相邻车辆之间的纵向力传递和通道的连接。

密接式车钩集牵引、缓冲和连挂于一体,通过车辆彼此相向缓慢走行相互碰撞,使钩头的连接器动作,实现两车辆的机械、电气线路和空气管路的自动连接。

3第四章车端连接装置【学习目标】1.能掌握各种密接式车钩的结构和动作原理。

2.能掌握不同的缓冲器的缓冲原理。

3.能复述纵向力的传递路径。

4.能掌握连接装置的附属装置的连接。

4【教学建议】1.教学场地:在教室、互联网多媒体教室及密接式车钩、缓冲器模型实训室中进行,课后可实地参观。

2.设备要求:至少具有能连接互联网的多媒体教室一个,车钩及缓冲器的仿真模型多套,或能放视频投影的设备及课件、视频介绍一套。

3.课时要求:课堂讲授6课时;模拟操作4课时。

5第四章车端连接装置第一节车钩缓冲装置概述第二节密接式车钩第三节缓冲装置第四节车钩的钩身和吸能装置第五节车钩附属装置第六节贯通道及渡板6第一节车钩缓冲装置概述一、车钩缓冲装置的概念和作用车端连接装置是指连接两车辆间或连接两车列间的所有机械、空气和电气装置。

包括车钩、缓冲器、风挡、车体间减振器和电气连接装置。

将车辆连接成列车实现车辆之间机械、电气和气路的连接传递和缓和列车纵向力或冲击力。

7第一节车钩缓冲装置概述二、车钩连挂装置的分类非自动车钩自动车钩:须由人工来完成车辆的连接非刚性车钩:允许两个相连接的车钩钩体在垂直方向上有相对位移刚性车钩:不允许两连挂车钩存在相对位移8非刚性车钩9刚性车钩10刚性车钩的优点:1)减小了两个车钩连接面之间的间隙,降低了列车中的纵向力,提高了列车运行的平稳性。

2)由于车钩零件的位移减小了,并且在这些零件上作用的力也减小了,因此改善了自动车钩内部零件的工作条件。

3)减小了车钩连接表面的磨耗。

4)减小了由于两连挂车钩相互冲击而产生的噪声,这对于城市轨道车辆和客车尤为重要。

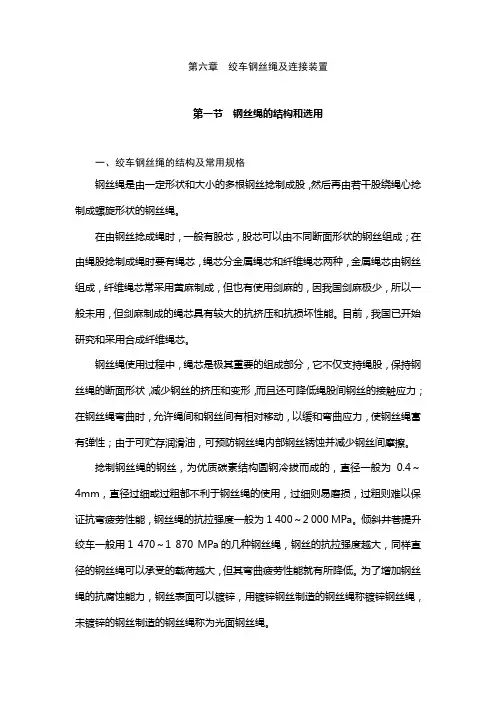

第六章 绞车钢丝绳及连接装置

第六章  绞车钢丝绳及连接装置

第六章绞车钢丝绳及连接装置第一节钢丝绳的结构和选用一、绞车钢丝绳的结构及常用规格钢丝绳是由一定形状和大小的多根钢丝捻制成股,然后再由若干股绕绳心捻制成螺旋形状的钢丝绳。

在由钢丝捻成绳时,一般有股芯,股芯可以由不同断面形状的钢丝组成;在由绳股捻制成绳时要有绳芯,绳芯分金属绳芯和纤维绳芯两种,金属绳芯由钢丝组成,纤维绳芯常采用黄麻制成,但也有使用剑麻的,因我国剑麻极少,所以一般未用,但剑麻制成的绳芯具有较大的抗挤压和抗损坏性能。

目前,我国已开始研究和采用合成纤维绳芯。

钢丝绳使用过程中,绳芯是极其重要的组成部分,它不仅支持绳股,保持钢丝绳的断面形状,减少钢丝的挤压和变形,而且还可降低绳股间钢丝的接触应力;在钢丝绳弯曲时,允许绳间和钢丝间有相对移动,以缓和弯曲应力,使钢丝绳富有弹性;由于可贮存润滑油,可预防钢丝绳内部钢丝锈蚀并减少钢丝间摩擦。

捻制钢丝绳的钢丝,为优质碳素结构圆钢冷拔而成的,直径一般为0.4~4mm,直径过细或过粗都不利于钢丝绳的使用,过细则易磨损,过粗则难以保证抗弯疲劳性能,钢丝绳的抗拉强度一般为1 400~2 000 MPa。

倾斜井巷提升绞车一般用1 470~1 870 MPa的几种钢丝绳,钢丝的抗拉强度越大,同样直径的钢丝绳可以承受的载荷越大,但其弯曲疲劳性能就有所降低。

为了增加钢丝绳的抗腐蚀能力,钢丝表面可以镀锌,用镀锌钢丝制造的钢丝绳称镀锌钢丝绳,未镀锌的钢丝制造的钢丝绳称为光面钢丝绳。

钢丝绳一般有以下几种分类方式:(一)按捻制方向分(1)按绳一股两者关系分右捻钢丝绳:绳中各股按右螺旋方向捻制成绳,记号Z。

左捻钢丝绳:绳中各股按左螺旋方向捻制成绳,记号S。

(2)按绳一股一丝三者关系分同向捻(顺捻)钢丝绳:钢丝在股中的捻向与股在绳中的捻向相同。

交互捻(逆捻)钢丝绳:钢丝在股中的捻向与股在绳中的捻向相反。

钢丝绳的捻向如图6—1所示。

(a)右交互捻;(b)左交互捻;(c)右同向捻;(d)左同向捻(二)按股内不同层钢丝与钢丝接触方式分(1)点接触钢丝绳:股内相邻层间的钢丝成点接触,一般是由直径相同的钢丝捻制制而成(常说的普通钢丝绳),如图6—2所示,因为钢丝间接触面积很小,所以接触应力很大,因此使用寿命短。

CRH型车车端连接装置

CRH型车车端连接装置

目录1概述 (2)2. ...................................................................................... 车端连接装置的作用与组成.. (2)3.车钩缓冲装置的组成与传力过程 (2)3.1组成 (2)3. 2车钩的传力过程 (3)4.自动密接式车钩缓冲装置 (3)5.车钩 (5)5.1车钩的作用与类型 (5)5.2车钩三态 (5)5. 3典型车钩的结构与工作原理 (6)6.风挡 (7)7.缓冲器 (8)&自动车钩电气连接器 (9)9.车端电气连接 (10)10.压缩空气连接 (10)参考文献 (11)1 •概述车端连接装置是指连接两车辆间或连接两车列间的所有机械、空气和电气装置。

包括车钩、缓冲器、风挡、车体间减振器和电气连接装置。

2.车端连接装置的组成与作用车端连接装置为车辆组成部件的一个必不可少的重要装置,从某种意义上来讲,正是车端连接装置的存在才将列车中各个车厢(车辆)连接组成了真正意义上的列车。

车钩缓冲装置使动车组与动车组或动车组的车辆之间实现连挂,并且传递及缓和动车组在运行时所产生的牵引力或冲击力,它也是保证列车运行安全、提高旅客舒适度的重要部件。

车端连接装置包括车钩、缓冲器、风挡、车体间减振器和电气连接装置以及空气管路连接器等。

具体到CRH5动车组来说,每列CRH5动车组共有2套前端车钩缓冲装置(前端车钩采用自动车钩缓冲装置)、7套中间车钩缓冲装置(中间车钩采用半永久车钩缓冲装置)、2套过渡车钩、7组电气连接装置、7 套圧缩空气连接装置、7套风挡装置。

3.车钩缓冲装置的组成与传力过程3. 1组成车钩缓冲装置由车钩、缓冲器及车钩复原装置3个部分组成。

车钩及缓冲器设置在牵引梁内。

组装后的牵引缓冲装置,允许车钩可以在人力作用下能上下、左右小幅度摆动。

列车曲线行运行时车钩中心线与车体中心线之间将产生一个偏角,即车钩要产生在左右摆动。
