2-12垂直固定俯位管板解析
焊工代号释义
焊工代号释义一、焊接方法分类代号二、材料代号FeI：碳素钢；FeII：低合金钢；FeIII：马氏体，铁素体不锈钢；FeIV：奥氏体、双相钢。
三、试件形式，位置代号1、板状试件位置代号：1G（平焊），2G（横焊），3G（立焊），4G（仰焊）；2、管状试件位置代号：1G（水平转动），2G（垂直固定），5G（水平固定），6G （45°向上焊）；3、管板角接头试件位置代号：2FRG（水平转动），2FG（垂直固定平焊），4FG（垂直固定仰焊），5FG（水平固定），6FG（45°向上焊）。
四、试件壁厚及管径代号1、板材≥12，全覆盖厚度，＜12，最大覆盖2倍厚度。
2、管材五、填充金属代号1、Fef1：钛钙型包括E4303、E5003、E5503-B1等。
2、Fef2：纤维素型包括E4310、E5011等。
3、Fef3；钛型、钛钙型包括G202、G302等。
4、Fef3J；低氢型包括E4315、E5015、E5016、E5515-B2、G307等。
5、Fef4：钛钙型包括E308L-16、E308-16、E309-16等。
6、Fef4J：低氢型包括E308-15、E347-15、E309-15等。
六、焊接工艺因素代号1、手工焊⑴无填充金属焊丝：01⑵填充实芯焊丝：02⑶填充药芯焊丝：03⑷有背面保护气体：10⑸无背面保护气体：11⑹气保焊电流类别与极性（直流正接）：12⑺气保焊电流类别与极性（直流反接）：13⑻气保焊电流类别与极性（交流）：14⑼熔化极气体保护焊（喷射弧）：15⑽熔化极气体保护焊（短路弧）：162、机动焊⑴钨极气体保护焊有自动稳压系统：04⑵钨极气体保护焊无自动稳压系统：05⑶有自动跟踪系统：06⑷无自动跟踪系统： 07⑸侧坡口内焊道单：08⑹每侧坡口内焊道多：09⑺各种焊接方法目控：19⑻各种焊接方法遥控：20。
化工设备图培训课件
管法兰标注示例：法兰－T 50－1.60 ， HG 20594－1997 ，表示公称压力为1.6MPa，公称直径为50mm，采用榫密封面的标准带颈平焊管法兰 。管法兰C－FF 50－0.25/78-155 , HG 20593－1997 ,公称压力为0.25MPa，公称直径为50mm，法兰厚度为78mm，总高度为155mm，平面密封的带衬环平焊管法兰。
鞍形支座结构（JB/T 4712-92）
卧式设备支座：
标注示例：耳座, AN3 , Q235－A.F ,JB/T 4725-92 ，表示A型，不带垫板，允许载荷3t，材料为Q235－A.F 的悬挂式标准支座。耳座, B3, d3＝12 , Q235－A.F/ Cr19Ni9, JB/T 4725-92 ，表示B型，带垫板，允许载荷3t，垫板厚度为12mm，支座材料为Q235－A.F，垫板材料为Cr19Ni9的悬挂式非标准支座。
标准件和通用件的相关说明一般都在装配图的明细表中进行，标注示例：
1、筒体标注：筒体，DN1000，d＝10，H（L）＝2000。 表示：筒体公称直径为1000mm，壁厚10mm，筒体高度为2000mm，长度用“L”表示。常用筒体的尺寸系列如下：450 500 550 600 650 700 750 800 900 1000 1300 1400 1500 1600 1700 1800 1900 2000 2200 2300 2400 2500 26002、封头 常见形式有：椭球、球、蝶形、锥形和平板等。标注 方式： DN400×4，h=40， JB/T 4737 ，表示：椭圆形封头，公称直径为400mm，壁厚4mm，折边高度为40mm。 DN500×8，h=50，JB576－64，表示：碟形封头 公称直径为500mm，壁厚8mm，折边高度为50mm 。 60°DN1000×6，TH3010－59，锥形封头，锥角60°，公称直径为1000mm，壁厚6mm，无折边。如果有折边，标注为： 60°,DN1000×6，h=40，JB1155－73。如果锥角是90°，带折边，则标注为：DN1000×6，h=40，JB1156－73。 平板封头，f400×3，TH3012－59，平板底封头 公称直径为400mm，壁厚3mm，无折边。如果有折边，则应标注为： 平板封头 ，f400×3， TH3013－59。
管板试件垂直固定仰位焊

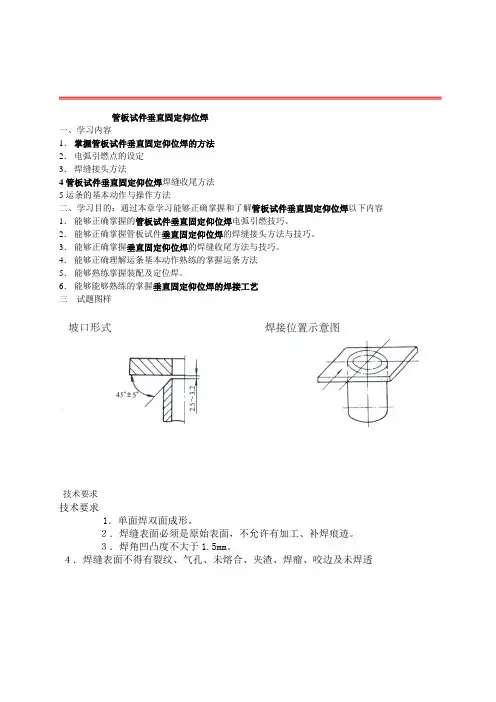

管板试件垂直固定仰位焊一、学习内容1．掌握管板试件垂直固定仰位焊的方法2．电弧引燃点的设定3．焊缝接头方法4管板试件垂直固定仰位焊焊缝收尾方法5运条的基本动作与操作方法二、学习目的：通过本章学习能够正确掌握和了解管板试件垂直固定仰位焊以下内容1．能够正确掌握的管板试件垂直固定仰位焊电弧引燃技巧。
2．能够正确掌握管板试件垂直固定仰位焊的焊缝接头方法与技巧。
3．能够正确掌握垂直固定仰位焊的焊缝收尾方法与技巧。
4．能够正确理解运条基本动作熟练的掌握运条方法5．能够熟练掌握装配及定位焊。
6．能够能够熟练的掌握垂直固定仰位焊的焊接工艺三试题图样技术要求技术要求1．单面焊双面成形。
２．焊缝表面必须是原始表面，不允许有加工、补焊痕迹。
３．焊角凹凸度不大于1.5mm。
４．焊缝表面不得有裂纹、气孔、未熔合、夹渣、焊瘤、咬边及未焊透四、垂直固定仰位焊焊操作1．试题分析A．认真阅读试题图样，了解技术要求试件的规格、尺寸、焊缝形式和操作顺序如图1—1所示。
B．试件材料选用Q235钢，Q235为低碳钢，按照选用焊条基本原则焊接Q235钢应选用E4303型焊条。
Q235钢的焊接性能良好，一般不会产生裂纹，如果钢材的化学成分不稳定或超标，（如碳、硫、磷量过高）焊接参数选择不当，运条方法不当，有可能产生弧坑裂纹。
垂直固定仰位焊，是比较难焊因为它是全位置焊接，如果焊接参数选择不合理、运条方法不适当，也容易产生下列缺陷：(1)熔合不良产生原因，焊接电流太小，焊接速度太快，焊条不到位，电弧太长，焊条角度与运条不正确。
(2)焊缝余高太高产生原因是焊接电流太小，焊接速度太慢。
(3)焊偏产生原因是在施焊时，电弧偏离工件上的中心线或焊条角度不合适。
(4)焊瘤产生原因是焊接电流太大，电弧太长，焊接速过慢，导致熔池温度过高，运条方法不当，引起的工件末端熔池金属外淌造成焊瘤。
(5)咬边产生原因是焊接电流太大，电弧太长，焊接速度过快，焊条角度不正确，焊缝两边停顿时问太短，运条角度不当。
锅炉压力容器压力管道焊工释义
锅炉压力容器压力管道焊工释义一、概述1980年9月经原国家劳动总局修订后，公布实施了«锅炉压力容器焊工考试规那么»(以下简称80版«考试规那么»)，1987年原劳动人事部再次对80版«考试规那么»进行了修订，于1988年1月颁布了«锅炉压力容器焊工考试规那么»(以下简称88版«考试规那么»)。
20多年来，80版和88版«考试规那么»对提高我国锅炉压力容器行业焊工的焊接水平，保证锅炉压力容器产品的焊接质量，起到了专门重要的作用，功不可没。
然而随着我国社会主义市场经济体制的建立和不断完善，国家机构改革的不断深化，锅炉压力容器安全监察机构的职能范畴发生了专门大变化，除原有锅炉压力容器安全监察职能外，1998年机构改革时，又增加了压力管道和特种设备(电梯、起重机械、大型游乐设施、客运索道)的安全监察职能，88版«考试规那么»已不能完全适应目前锅炉、压力容器、压力管道等特种设备安全监察工作的需要，因此，修订88版«考试规那么»显得十分必要。
2001年初，由原国家质量技术监督局锅炉压力容器安全监察局(以下简称锅炉局)组织国内锅炉压力容器和压力管道焊接方面有关专家，成立了88版«考试规那么»修订小组，成员有：张建荣(国家质检总局锅炉局)、吴宗述(原国家质量技术监督局锅炉局)、戈兆文(合肥通用机械研究所)、龙红[锦西化工机械(集团)有限责任公司]、任永宁(华北电力集团焊培中心)、夏节文(中国化学工程第三建设公司)和金伯明(江苏石油勘探局)7位同志。
其中戈兆文和龙红同志要紧负责压力容器方面的相关内容，吴宗述和任永宁同志要紧负责锅炉方面的相关内容，夏节文和金伯明要紧负责压力管道方面的相关内容，修订小组的全体成员付出辛勤劳动，做了大量工作。
焊接操作技能实训 第10章 垂直插入式管板对接
焊缝宽度比坡口每侧增宽0.5～2.5mm；宽 度差≤3分
焊缝余高差≤2mm
8
每超差1mm，累计长20mm，扣1分
角变形≤3°
5
错位量≤0.1板厚
5
违章从得分中扣分
总分
100
超差不得分 超差不得分
自 时 分起至 时 分止
年月日
6
焊接速度/(mm/min)
60～80 60～70 55～65 60～80
5
项目十
垂直插入式管板对接
5）盖面焊：焊接时，焊条与管外壁夹角 同打底层的角度，焊接过程中，焊条采用 锯齿形摆动的同时，要不断地转动手腕和 手臂，使焊缝成形良好。
3.焊接质量要求 (1)试件的外观检查及评分标准选用本单元 课题二表2-8。 (2)试件的X射线探伤和弯曲试验合格标准 参见本单元课题二中V形坡口对接平焊的 有关要求。 (3)焊件上非焊道处不得有引弧痕迹。
1 80 85 、2 100 105 、3 100 110 、 4 120 、5 30 、6 45 、7 35
3
项目十
垂直插入式管板对接
3）打底焊：将管板焊缝分为左、右两个半圆，即：时钟钟面位置的7点→3点→11点位置，另一个半圆是时钟的5 点→9点→1点。焊条与管外壁夹角为25°～30°。从时钟的7点处引燃电弧，在管板孔的边缘和管子外壁稍加预热后 便稍稍提高焊接电弧，焊条与焊接方向的倾角为70°～80°，焊条向焊件坡口根部顶送深些，采用短弧作小幅度锯齿 形横向摆动，逆时针方向进行焊接；在时钟的4点→2点（或8点→10点）位置是立焊与上坡焊，焊条与焊接方向的 角度为100°～120°，焊条向坡口根部的顶送量比仰焊部位浅些；在时钟的2点→11点（或10点→1点）位置是上坡 焊与平焊，焊条向坡口根部的顶送量比立焊部位浅些，以防止熔化金属由于重力作用而造成背面焊缝过高和产生焊 瘤。焊接时注意控制焊接电弧、焊缝熔池金属与熔渣之间的相互位置，及时调节焊条角度，防止熔渣超前流动，造 成夹渣及焊缝产生未熔合、未焊透的缺陷。打底层焊缝焊接参数见表3-6。
任务八 固定管板焊
任务八固定管板焊（4）定位焊采用与试件相同牌号的焊条，在2点和10点定位焊，焊缝长度10mm左右，焊缝两端为斜坡状，焊缝厚度2-3mm。
2、焊接工艺参数3、操作要点及注意事项管板水平固定焊缝施焊时分前半圈（右）和后半圈（左）两个半圈，每个半圈都存在仰、立、平三种不同同位置的焊接。
将焊接位置处于焊件接口的某部位用12点钟的方式表示，焊条角度随焊接位置的改变而改变。
（1）打底层焊接：打底层的焊接可以采取连弧焊手法，也可以采取灭弧焊法进行。
1）前半圈焊接（左侧）时，在仰焊6点钟位置前5-10mm处的坡口内引弧，焊条在坡口根部管与板之间做微小横向摆动，当母材熔液与焊条熔滴连在一起后，第一个熔池形成，然后沿顺时针方向进行正常焊接，直至焊道超过12点钟5-10mm处熄弧。
2）连弧焊采用月牙形或锯齿形运条法；灭弧法焊接时，灭弧动作要快，不要拉长电弧，同时灭弧与接弧时间间隔要短，灭弧频率为50-60次/分钟。
每次详见表格重新引燃电弧时，焊条中心要对准熔池前沿焊接方向的2/3处，每接触一次，焊缝增长2mm。
3）因管与板厚度相差较大，焊接电弧应偏向孔板，并保证孔板边缘熔合良好。
一般焊条与孔板的夹角为30-35º，与焊接方向的夹角随着焊接位置的改变而改变。
另外在管板试件的6点钟至4点钟及2点钟至12点钟处，要保持熔池液面趋于水平，不使熔池金属下淌。
运条轨迹见下图。
4）焊接过程中，要使熔池的形状和大小保持一致，使熔池中的熔液清晰明亮，熔孔始终深入每侧母材0.5-1mm。
同时应始终伴有电弧击穿根部所发出的“噗噗”声，以确保根部焊透。
5）当运条到定位焊根部时，焊条要向1.焊接工艺参数2.操作要点及注意事项（1）打底焊1）基本操作打底焊采用连弧法焊接，在与定位焊点相对称的位置起焊，并在坡口内的孔板上引弧，进行预热，当孔板上形成熔池时，向管子一侧移动，待与孔板熔池相连后，压低电弧使管子坡口击穿并形成熔孔，然后采用小锯齿形或直线运条法进行正常焊接，焊条角度如图所示。
焊接操作技能实训 第9章 垂直骑坐式管板对接
项目九
垂直骑坐式管板对接
2.试件装配 (1)钝边0.5-1mm,无毛刺。 (2)清理试件管板孔周围20mm和管子端部、坡口面内、外表面20mm范围内的油污、锈蚀、水分及其他污物,直至 露出金属光泽。 (3)装配 1)间隙
根部间隙试件上部平位留3.2mm;下部仰位留2.5mm,上部放大间隙是作为焊接时焊缝的收缩量要求管子内 径与板孔同心，错边量≤0.4mm,管子与管板相垂直。 2)定位焊
检测结果 得分
无咬边 无夹渣 无未熔和
8
深度>0.5mm，累计长15mm，扣1分
8
每处夹渣扣0.5分
8
未熔合累计长10mm，扣1分
焊缝起头、接头、收尾无缺陷
9
起头、收尾过高、脱节每处各扣1分
焊缝宽度不均匀≤3mm
8
焊缝宽度变化>3mm，累计长30mm，不得分
焊缝内部无气孔、夹渣、未熔透、裂纹
10
Ⅰ级片不扣分，Ⅱ级片扣5分，Ⅲ级片扣8分，Ⅳ 级片扣10分
采用两点固定试件上半部,即焊接时钟2点和10点位置,定位焊缝长度为5-10mm,两端修磨成斜坡,便于接头。 点焊缝厚度为2~3mm,要求焊透、无夹渣、气孔缺陷。
4
项目九
垂直骑坐式管板对接
3.焊接工艺参数 垂直骑座式管板对接焊接工艺参数选择见表2-23。
表2-23 垂直骑座式管板对接焊焊接工艺参数
焊接层数
焊缝宽度比坡口每侧增宽0.5～2.5mm；宽 度差≤3mm
8
每超差1mm，累计长20mm，扣1分
焊缝余高差≤2mm
8
每超差1mm，累计长20mm，扣1分
角变形≤3°
5
错位量≤0.1板厚
5
违章从得分中扣分
管板接头焊接质量控制
管板接头焊接质量控制摘要：在焊接制造过程中，因结构设计需要常常需要对管和板连接的焊接接头进行焊接，我们知道，因管子属于圆弧面，其相对比平对接或者角对接焊缝，焊接位置和角度在焊接过程中不断在发生变化，其操作难度要大一些，而往往质量要求又比较高，特别是密封焊缝。
本文主要从管板焊接操作要点入手，提出质量控制措施。
关键词：管板接头；焊接质量引言固定管板焊接根据接头形式不同，可分为插入式管板和骑坐式管板两类。
根据空间位置的不同，每类管板又可分为垂直固定俯焊、垂直固定仰焊和水平固定全位置焊三种。
插入式管板只需一定熔透深度，焊缝表面焊脚对称，比较容易焊接。
而骑坐式管板除打底层焊需要保证焊缝背面成形外，其余基本上与插入式管板相同。
1 操作要点灵活运用手臂和手腕动作，适应固定管板焊接时的焊条角度变化；固定管板的打底层焊接；固定管板表面层及填充层的运条方法；水平固定管板仰位、平位的接头方法。
(1)垂直固定俯位管板焊接装配及定位焊装配时应保证管子内壁与板孔同心，不错边。
定位焊可采用两点固定，焊缝长度不得超过10 ㎜，要求背面成形作为打底焊缝的一部分。
根部间隙3～3.5 mm。
打底层焊接选定始焊位置时，应该在保持正确焊条角度的前提下，尽量向左侧转动手臂和手腕。
首先在左侧的定位焊缝上引弧，长弧稍加预热后，将电弧移到定位焊缝前沿，向里送焊条，待熔池形成后，稍向后压短电弧，开始作小幅度的斜锯齿形运条，进行正常焊接。
焊接时，电弧的2／3要在熔池上保持短弧，摆动时在孔板上的停顿时间稍长于管子一侧。
焊接速度要适宜，保持熔池大小基本一致。
随着焊接的进行要不断地转动手臂和手腕，以保持正确的焊条角度，并防止熔渣超前而产生夹渣和未熔合的缺陷。
焊至封闭焊缝接头前，先将接头焊缝打磨成缓坡再焊。
当焊到缓坡前沿时，焊条伸向弧坑内向内压一下后稍作停顿，然后焊过缓坡，填满弧坑后熄弧。
填充层焊接应保证坡口两边良好熔合，并填满坡口，但不能凸出过高，以免影响表面层的施焊。
化工静设备精讲系列连载(一)~固定管板换热器详解
化工静设备精讲系列连载（一）~固定管板换热器详解化工静设备精讲系列，每日与七友学习一类设备，精彩不断各位七友不要错过哦！【提示】技术类文章我们将首发在化工707新闻网技术板块，接下来技术板块将支持手机阅读、在线交流等功能，敬请期待！文档将随时更新到论坛，请需要的朋友前往论坛下载！编者语：从今天开始小七将带领大家一起学习各类化工静设备知识，每天讲解一类化工静设备，静设备种类较多，预估学习时间15天左右，请各位七友不要错过哦！固定管板式换热器概要固定管板式换热器的两端管板采用焊接方法与壳体连接固定。
换热管可为光管或低翅管。
其结构简单，制造成本低，能得到较小的壳体内径，管程可分成多样，壳程也可用纵向隔板分成多程，规格范围广，故在工程中广泛应用。
固定管板式换热器特点固定管板换热器的主要特点a) 结构结单，制造成本低；b) 排管数比浮头式、U 形管式换热器要多；c) 不能抽芯，无法进行机械清洗；d) 因不能单独更换管束，所以维修成本高。
e) 不适用于大温差的场合。
下面讲解固定管板式换热器结构管箱结构管箱的作用是把进入换热器的流体相对均匀地分布到管束的各换热管中，并通过另一端管箱使流体汇集在一起送出换热器。
管箱的7种结构形式如下图各种观想特点如下 A 型管箱（带法兰平盖的管箱） A 型管箱可用于单管程和多管程，优点是便于清洗换热器的管程；缺点是管箱盖结构用材较多，当尺寸较大时，需要锻件，故建议A 型管箱宜用于DN≤900mm 的场合。
B 型管箱B 型管箱用于单管程和多管程，优点是结构简单，便于制造；缺点是检修和清洗管程的换热管内时，需将管箱上的接管法兰和设备法兰拆开，并取下整体管箱。
C 型管箱该管箱是多管程换热器的返回管箱。
D 型管箱该管箱用于单管程换热器的进出口管箱。
E、F、G 型管箱E、F、G 型管箱是较典型的高压管箱结构，管箱盖板（或人孔盖板）的常见密封结构如下：·金属平垫密封；·八角垫和椭圆垫密封；·双锥密封。
焊接工艺课件——骑座式管板试件垂直固定俯位焊
三、 试题图样
技术要求
1、单面焊双面成形。 ２、焊缝表面必须是原始表面，不允许有加工、补焊痕迹。 ３、焊角凹凸度不大于1.5mm。 ４、焊缝表面不得有裂纹、气孔、未熔合、夹渣、焊瘤、咬边及 未焊透
三、焊前准备
１、试件 所有考试项 目可选用壁厚5-6mm外径 60mm的无缝钢管，其尺寸 为δ6mm×φ60mm×100 mm。孔板选用12 mm厚钢 板，其尺寸为1 2 mm×100 mm×100 mm， 孔板中心应按管子内径钻 通孔。
3．盖面焊 盖面焊必须保证管子不咬边和焊脚对称，其焊条角度
第二道
第三道
４、焊后清理及打钢印位置代号 试件焊接完毕后要仔细认真的检查和清理试件上的 飞溅物，确认符合要求时在试件板面上打钢印，打印位 置如图所示。
五、外观检验
１、外观检验是用眼睛或5倍以下放大镜检查焊缝正面和背面 缺陷性质和数量，并用测量工具测定缺陷位置和尺寸。 ２、焊缝尺寸只测最大值和最小值，不取平均值。单面焊的 背面焊缝宽度可不测定。 ３、外观检查必须符合以下要求： ①焊缝表面必须是原始表面，不允许有加工、补焊痕迹。 ②焊脚凸凹度不大于1.5mm。骑坐式管板焊脚为δ+（3-6） mm，插入式管板焊脚为δ+（2-4）mm（δ为管子壁厚）。 ③骑坐式管板不检验焊缝背面的尺寸，但必须做通球试验。 当管外径≥32 mm时，通球直径为为管内径的85%；当管外径 ＜32mm时，通球直径为管内径的75%。 ④焊缝外表不得有裂纹，气孔，未熔合、荚渣和焊瘤。焊 缝表面的咬边，未焊透和背面凹坑不超过表规定。
骑座式管板试件垂直固定俯位焊
一、学习内容
１、掌握骑座式管板试件垂直固定俯位焊 接方法 ２、电弧引燃点的设定 ３、焊缝接头方法 ４、焊缝收尾方法 ５、运条的基本动作与操作方法
焊工证代码解释
1、GTAW-FeⅡ-2G-6-FefS-02/11/12 碳钢氩弧焊填丝平板对焊横焊试件，单面焊双面成型焊接方法：钨极气体保护焊材料：Q345R δ=6规格：300*100*6 1对试件列别：板材对接焊缝试件位置：横焊试件焊材：填充金属为实芯焊丝充氩保护（10有；11没有）：背面无气体保护电流类别与极性（12直流正接；13直流反接；14交流）：直流正接2、GTAW-FeⅣ-2G-6-FefS-02/10/12 不锈钢氩弧焊填丝平板对焊试件，背面充氩，单面焊双面成型横焊试件焊接方法：钨极气体保护焊材料：板材S30408 δ=6规格：300*100*6 1对试件列别：板材对接焊缝试件位置：横焊试件焊材：填充金属为实芯焊丝充氩保护（10有；11没有）：背面有气体保护电流类别与极性（12直流正接；13直流反接；14交流）：直流正接3、SMAW-FeⅡ-2FG-12/19-Fef3J 碳钢管板角焊缝固定平焊试件手工电弧焊焊接方法：焊条电弧焊材料：板材Q345R δ=12；管子20 φ19规格：120*120*12；φ19*90 2对试件列别：管板角接头试件位置：垂直固定平焊试件焊材：填充材料为低氢型焊条4、SMAW-FeⅣ-2FG-12/19-Fef4J 不锈钢管板角焊缝固定平焊试件手工电弧焊焊接方法：焊条电弧焊材料：板材S30408 δ=12；管子S30408 φ19规格：120*120*12；φ19*90 2对试件列别：管板角接头试件位置：垂直固定平焊试件焊材：填充材料为奥氏体碱性焊条5、SMAW-FeⅣ-5G-5/48-Fef4J 不锈钢管材对接平固定试件向上焊手工电弧焊焊接方法：焊条电弧焊材料：管子S30408 φ48*5规格：φ48*5*100 3对试件列别：管材对接焊缝试件位置：水平固定试件向上焊焊材：填充材料为奥氏体碱性焊条6、SMAW-FeⅡ-5G-5/57-Fef3J 碳钢管材对接平固定试件向上焊手工电弧焊焊接方法：焊条电弧焊材料：管子20 φ57*5规格：φ57*5*100 3对试件列别：管材对接焊缝试件位置：水平固定试件向上焊焊材：填充材料为低氢型焊条7、GTAW-FeⅣ-6FG-12/19-FefS-02/10/12不锈钢氩弧焊管板角焊缝45°固定试件，背面充氩保护焊接方法：钨极气体保护焊材料：板材S30408 δ=12；管子S30408 φ19规格：120*120*12；φ19*90 2对试件列别：管板角接头试件位置：45°固定试件焊材：填充金属为实芯焊丝保护（10有；11没有）：背面有气体保护电流类别与极性（12直流正接；13直流反接；14交流）：直流正接8、GTAW-FeⅡ-6FG-12/19-FefS-02/11/12碳钢氩弧焊管板角焊缝45°固定试件，背面不充氩保护焊接方法：钨极气体保护焊材料：板材Q304R δ=12；管子20 φ19规格：120*120*12；φ19*90 2对试件列别：管板角接头试件位置：45°固定试件焊材：填充金属为实芯焊丝充氩保护（10有；11没有）：背面无气体保护电流类别与极性（12直流正接；13直流反接；14交流）：直流正接9、SMAW-FeⅣ-1G-12-Fef4J 不锈钢手工电弧焊平板对接平焊试件焊接方法：焊条电弧焊材料：板材S30408 δ=12规格：300*100*12 1对试件列别：板材对接焊缝试件位置：平焊试件焊材：填充材料为奥氏体碱性焊条10、SMAW-FeⅡ-1G-12-Fef3J 碳钢手工电弧焊平板对接平焊试件焊接方法：焊条电弧焊材料：板材Q345R δ=12规格：300*100*12 1对试件列别：板材对接焊缝试件位置：平焊试件焊材：填充材料为低氢型焊条11、GTAW-5F-04/07/08/19 氩弧焊目测观察控制单道管板角接头焊缝焊接方法：钨极气体保护焊试件列别：管板角接头试件规格：76*5/200*200 2对位置：水平固定钨极气体保护焊有无自动稳压系统（有06；无07）：（04）有各种焊接方式自动跟踪系统（有06；无07）：无（07）各种焊接方法每面破口内焊道（单道08；多道09）：单道（08）各种焊接方法（目测观察、控制19；遥控20）：目测观察、控制（19）12、SAW-1G-07/09/19 埋弧自动焊多层焊焊接方法：埋弧焊材料：400*120*12 1对试件列别：板材对接焊缝试样位置：平焊试件各种焊接方式自动跟踪系统（有06；无07）：无（07）各种焊接方法每面破口内焊道（单道08；多道09）：多道（09）各种焊接方法（目测观察、控制19；遥控20）：目测观察、控制（19）13、SAW-1G（K）-07/08/19 埋弧自动焊带衬垫单道焊焊接方法：埋弧焊（带衬垫）试件列别：板材对接焊缝试样材料：400*120*12 1对位置：平焊试件各种焊接方式自动跟踪系统（有06；无07）：无（07）各种焊接方法每面破口内焊道（单道08；多道09）：单道（08）各种焊接方法（目测观察、控制19；遥控20）：目测观察、控制（19）14、SAW-1G-07/08/19 埋弧自动焊单道焊焊接方法：埋弧焊试件列别：板材对接焊缝试样材料：400*120*12 1对位置：平焊试件各种焊接方式自动跟踪系统（有06；无07）：无（07）各种焊接方法每面破口内焊道（单道08；多道09）：单道（08）各种焊接方法（目测观察、控制19；遥控20）：目测观察、控制（19）15、SMAW(N10) -FeⅡ-1G—Fef4J碳钢手工电弧焊平焊堆焊焊接方法：焊条电弧焊规格：250*10*250 1块位置：平焊试件焊材：填充材料为低氢型焊条16、SMAW-FeⅣ-1G-12/15-Fef4J 不锈钢管板角焊缝水平转动试件手工电弧焊？焊接方法：焊条电弧焊材料：板材S30408 δ=12；管子S30408 φ15规格：120*120*12；φ15*90 2对试件列别：管板角接头试件位置：水平转动试件焊材：填充材料为奥氏体碱性焊条17、GTAW-FeⅡ-6G-5/57-FefS-02/11/12 碳钢氩弧焊管材对接焊缝45°固定试件向上焊，背面不充氩保护焊接方法：钨极气体保护焊材料：管子20 φ57*5规格：φ57*5*100 3对试件列别：管管对角接头试件位置：45°固定试件向上焊焊材：填充金属为实芯焊丝充氩保护（10有；11没有）：背面无气体保护电流类别与极性（12直流正接；13直流反接；14交流）：直流正接18、GTAW-FeⅣ-6G-5/48-FefS-02/10/12 不锈钢氩弧焊管材对接焊缝45°固定试件向上焊，背面充氩保护焊接方法：钨极气体保护焊材料：管子S30408 φ48*5规格：φ48*5*100 3对试件列别：管管对接头试件位置：45°固定试件向上焊焊材：填充金属为实芯焊丝充氩保护（10有；11没有）：背面气体保护电流类别与极性（12直流正接；13直流反接；14交流）：直流正接19、SMAW-FeⅡ-5FG-12/19-Fef3J 碳钢管板角焊缝水平固定试件手工电弧焊焊接方法：焊条电弧焊材料：板材Q345R δ=12；管子20 φ19规格：120*120*12；φ19*90 2对试件列别：管板角接头试件位置：水平固定试件焊材：填充材料为低氢型焊条20、SMAW-FeⅡ-6G-5/57-Fef3J 碳钢管材对接焊缝45°固定试件向上焊手工电弧焊焊接方法：焊条电弧焊材料：管子20 φ57*5规格：φ57*5*100 3对试件列别：管材对接头试件位置：45°固定试件向上焊焊材：填充材料为低氢型焊条【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
单面焊双面成型知识
收口也叫收尾，是指第1层打底焊环形焊缝首（头）尾相接处，也包括与点固焊缝相连接处，当焊至离焊缝端点或定位点固焊缝前端3-5㎜时，应压低电弧，用连 弧焊接方法焊至焊缝并再超过3-5㎜后熄弧，如果留的未焊缝过长，采用连弧焊接就会造成熔孔过大而出现焊瘤和烧穿等缺陷，如果留的未焊缝过短，再用连弧焊 进行焊接为时已晚，极易造成收口处未焊透等缺陷。所以收口时所留的未焊焊缝长度要合适，操作技巧要熟练，才能保证接头收口的质量。
一、五要领
1、看
焊接过程中，认真观察熔池的形状，熔化的 大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等），熔池一般保持椭圆形为宜（圆形时温度已高），熔孔大小以电弧将两 侧钝边完全熔化并深入每侧0.5-1㎜为好，熔孔过大时，背面焊缝余高过高，易形成焊瘤或烧穿。熔孔过小时，容易出现未焊透或冷接现象（弯曲时易裂开）焊 接时一定要保持熔池清晰，熔渣与铁夜要分开，否则易产生未焊透及夹渣等缺陷，当焊条接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。
在电弧的高温和吹力的作用下，试板坡口根部熔化并击穿形成熔孔，施焊过程中要严格控制熔池的形状，尽量保持大小一致，并随时观察熔池的变化及坡口根部的熔化情况。
熔孔的大小决定焊缝背面的宽度和余高，通常熔孔的直径比间隙大1-2㎜为好，焊接过程中如发现熔孔过大，表明熔池温度过高，应迅速灭弧，并适当延长熄弧的时间，以降低熔池温度，然后恢复正常焊接，若熔孔太小则可减慢焊接速度，当出现合适的熔孔时方能Байду номын сангаас行正常焊接。
仰焊位焊缝背面焊肉高度达到要求的方法是利用超短弧（指焊条端条伸入到对口间隙中）焊接特性。同时还应控制熔孔不宜过大，避免铁液下坠，这样才能使焊缝背面与母材平齐或略低，符合要求。
浅谈焊条电弧焊骑座式管板对接垂直固定焊
浅谈焊条电弧焊骑座式管板对接垂直固定焊摘要：手工电弧焊在工业生产制作进程中发挥着举足轻重的作用其地位也是不可轻易被取代的，在实际焊接工作中我们常会遇到各种位置、各种不同材质、各种不同厚度的焊件。
本文主要浅谈电弧焊骑座式管板对接垂直固定焊的操作、难点进行分析，从而保障焊接质量。
关键词：分析、手工电弧焊、骑座式、管板一、焊前准备工作1.选择焊接材料焊接材料可选择采用Φ2.5mm和Φ3.2mm的酸性焊条J422或碱性焊条J507焊条进行焊接。
焊接时，酸性焊条选择的极性为直流正接，碱性焊条时选择的极性为直流反接。
2.焊件的装配要求2.1焊件在装配组对之前，要对焊件的坡口与边缘存在的油污、锈及表面氧化皮等杂质清除干净，使坡口20mm范围之内露出金属光泽，然后检查坡口角度与钝边厚度是否符合要求。
然后在进行装配与组对。
2.2焊件组对的焊缝间隙，应留出焊缝点固时焊缝的收缩量，一般焊缝点固时的间隙都应大于正常焊缝间隙0.5mm左右，错边量≦0.5mm的范围之内。
焊件焊缝点固为两点固定，点固点长度5.0mm左右，点固焊缝之间的距离是焊缝周长的1/3.焊件点固完成之后，要用角磨机对点固焊缝两端碰头处和接头处进行打磨，打磨出斜坡形，斜坡的长度约为2.5mm左右，斜坡形前端保留的厚度与焊件坡口钝边厚度相同，斜坡形的宽度与点固焊缝宽度相同。
2.3焊条必须按照规定的温度进行烘干，否则将使焊缝内容易产生气孔。
酸性焊条一般烘干温度为200-250℃，保温1-2h，碱性焊条烘干温度为300-350℃，保温2h。
烘干后的焊条必须放在焊条保温桶内，随用随拿。
2.4焊接接地线必须牢固地夹在不妨碍焊接的工作台上，否则接触不良。
使用直流焊机时，为了防止磁偏吹，接地线应卡在焊件中间。
二、焊接操作方法打底焊接方法可采用φ2.5mm焊条断弧焊接方法；填充与盖面焊接方法采用φ3.2mm焊条连弧方法焊接，焊接层数为三层，分为焊缝根部焊接、填充焊接与盖面焊接。
[说明]焊工资质管理知识
![[说明]焊工资质管理知识](https://img.taocdn.com/s3/m/a9aca719854769eae009581b6bd97f192279bfc4.png)
焊工资质控制管理知识焊工资质管理是整个焊接质量管理的难点，如果过程控制管理的不好，极容易出现的问题是焊工无证上岗或越岗作业，在工艺纪律执行检查中存在很大的质量管理风险，特别是在各种质量大检查及压力管道监检过程中都会暴露出我们管理漏洞， 出现这样无法弥补的低级错误。
另外，即使施工过程中避开了质量大检查或压力管道监检，同样的问题将出现在交工资料中，公司在每四年一次的压力管道换证中检查交工资料时也有可能暴露出来，如果出现各种问题，交工资料中的焊工资料还好修改，但RT 无损检测底片上的焊工钢印号是无法修改的，这将给我们带来很大的麻烦。
因此要求各项目做好以下工作：一、要求专业公司每一名施工员和报检员都了解焊工资质控制管理的重要性，掌握焊工资质审查的相关知识； 二、根据各专业项目的焊接接头类型，施工员提出焊工需求计划，且焊工资质要能覆盖所有的焊接接头类型；三、焊工班长、焊接工程师或技术负责人在安排施工时，合理的安排焊工上岗作业，报检员在报检过程中严格控制，避免出错，留下质量隐患。
四、手工焊考试项目具体表示方法如下所示：1、第⑴项表示焊接方法代号：如下表所示；⑴+(N 及试件母材厚度)表示耐蚀堆焊。
目前工艺管道一般都采用手工氩电联焊，焊工资质只需满足GTAW +SMAW 两个项目。
GTAW-Ⅲ-6G-3/60-02 和⑴ ⑵ ⑶ ⑷ ⑸ ⑹SMAW-Ⅲ-6G(K)-3/60-F3J ⑴ ⑵ ⑶ ⑷ ⑸ ⑹2、第⑵项表示试件钢号分类代号：具体明细见下表；除IV类外，手工焊焊工采用某类别任一钢号，经焊接操作技能考试合格后，可以焊接较低类别钢号，即Ⅲ类可以代Ⅱ类、Ⅱ类可以代Ⅰ类，前Ⅲ类高类别可以代低类别，IV类与前Ⅲ类不能相互代替；异种钢号焊接接头用x／x表示，焊工资质要求两种材质都分别经焊接操作技能考试合格。
铝、铜、钛、锆、镍及其合金等其他金属材料按相应标准规定的代号，都要单独进行考试。
3、第⑶项表示试件形式及位置代号：如下表所示；工艺管道一般要求焊工具备45°全位置焊接资质，或同时具有水平固定和垂直固定资质，即2G+5G=6G；⑶+(K)表示带衬垫，将例题综合在一起解释，即焊接方法是在同一个试件上采用氩弧打底，电焊盖面，如果没有+(K)，则表示焊工考试的是两个不同试件。
导管架基本常识简介
1.1 简述1.2 主要特点2 组成2.1 主要结构（Primary）2.2 附属结构（Appurtenance）3 简单分类3.1 按导管腿的数量分类3.2 按水深分类3.3 按重量分类3.4 按基本功能分类4设计4.1 设计的基本内容4.2 设计的要求4.3 设计的依据4.4 设计的方法4.5 设计阶段4.6 设计步骤4.7 设计荷载及其组合4.8 设计分析内容5 建造5.1 建造主要标准简介5.2 建造流程5.3 典型建造方法6 装船6.1 吊装装船6.2 滑移装船6.3 拖车装船7 运输8 安装8.1 下水方法8.2 扶正8.3 就位与固定8.4 附件安装9 结束语1.1 简述✧导管架型平台是由钢管桩通过导管架固定于海底的结构物，导管架本身具有足够的刚性，以保证平台结构的整体性，从而提高了平台抵抗自然荷载的能力。
✧导管架是海洋石油平台中传递荷载的主要部件，其主体是钢质桁[héng]架结构，是海洋石油平台的固定基础。
✧导管架是由若干竖向立柱（圆钢管）和横向、斜向联接钢管焊接结成的空间框架结构，横向和斜向的钢管分别叫横撑和斜撑，也叫横拉筋或斜拉筋，竖向大直径圆管立柱叫导管。
✧导管架的作用：为平台的海上施工提供条件：在导管架的竖向圆管（导管或桩套筒）内打桩，大大减少了在海上施工时单桩定位等操作上的困难。
把各单位联成一个整体：打桩完毕后，桩和圆管之间的环向内用水泥浆固结，这样再通过导管架的空间结构，将各单桩联成一体，加强了平台工作的整体性，且使平台的各种荷载能均匀的传递到各桩上。
可安装泊船设备，供交通联络、船舶停靠。
可安装电缆护管及电缆，供通讯、动力。
可安装梯子、走道，登陆桥等，供工作、维护时的通行。
在导管架上架设临时性的工作平台，以加快施工进度和保证施工过程中的安全。
1.2 主要特点导管型桩基固定平台是国内外制造与使用最多的一种形式，它包括上部结构和基础结构。
上部结构（Topside）分为甲板、梁、立柱或椼架，主要作用是为海上钻、采提供必须的场地以及布置工作人员的生活设施等，提供充足的甲板面积（分不同层），保证钻井或采油作业能顺利进行。
锅炉压力容器压力管道焊工证项目代号含义
锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。
(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。
②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。
异种钢号用X／X表示。
③表示试件形式代号，见表3，带衬垫代号加：(K)。
④试件焊缝金属厚度。
⑤试件外径。
⑥焊条类别代号，见表4。
⑦焊接要素代号，见表5。
考试项目中不出现某项时，则不填。
表1 焊接方法及代号表2试件钢号分类及代号表表3试件形式、位置及代号表4焊条类别、代号及适用范围表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。
②试件形式代号，见表3，带衬垫代号加(K)。
③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。
考试项目中不出现该项时，则不填。
(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW一Ⅱ一lG(K)一12一F3J。
(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW一Ⅰ一5G一3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。
(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。
项目代号：GNAW一Ⅱ一3G一10。
(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。
CO2焊管板垂直固定仰位焊试件外观检查项目及评分
9、铜与钢焊接时，当焊缝金属中含铁量在10%~43%时，最强。
10、压力容器内部承受很高的压力，并且往往盛有有毒的介质，故对压力容器的、、和有更高的要求。
二、选择题将正确答案的代号填入括号中
1、利用斜Y形坡口焊接裂纹试验方法产生的裂纹多出现在（）
A．焊缝根部B．焊趾
C．焊缝表面D．焊根尖角出的热影响区
A．冷裂纹敏感性指数B．碳当量法
C．热影响区最高硬度法D．搭接接头（CTS）焊接裂纹试验法
5、气焊铸铁与低碳钢焊接接头，应采用（）的火焰。
A．氧化焰B．碳化焰
C．中性焰或轻微的碳化焰D．碳化焰或轻微的氧化焰
6、当两种金属的（）相差很大时，焊接后最易导致焊缝成形不良。
A．膨胀系数B．电磁性
C．导热性能D．比热容
7、奥氏体钢与珠光体钢焊接时，最好选用（）接近于珠光体钢的镍基合金型材料。
A．比热容B．线膨胀系数
C．化学成分D．导热性能
8、（）多用于管接头与壳体的连接
A．对接接头B．T型接头
C．搭接接头D．角接接头
9、B类接头的工作应力是A类接头的工作应力的（）。
A．2倍B．3倍
C．1／2 D．1／3
10、焊接基本时间与（）成反比。
五、计算题
焊件厚度为12mm，采用Ⅰ形坡口埋弧自动焊工艺，工艺参数为：焊丝直径4mm，焊接电流560安培，电弧电压36伏，焊接速度32m／h，试计算焊接时之线能量。
附：试卷B答案
一、填空题
A．焊缝横截面积B．焊缝长度
C．焊接电流D．焊条金属密度
三、判断题下列判断正确的请打“√”，错的打“×”
1、两种材料的碳当量数值相同，则其抗冷裂性就完全一样。( )
焊工证上的字母各表示什么
焊工证上的字母各暗示什么之袁州冬雪创作各焊工考委会应严格依照国质检办特〔2005〕86号通知要求的基本格式停止证书编号，即：1．基本格式2．代号含义(1) 证书项目代号：由两个字母和一个数字组成，特种设备类暗示为“TS6”.(2) 作业种类代号：由一个字母暗示，焊接作业暗示为“J”.(3) 地区代码：由三个字母暗示，即是首次发证部分所在地区的行政区划字母代码四、市属的焊考委，地区代码依照所在地市的地区代码，证书顺序号由市技术监督局统一排序，顺序号均从00001起始，顺序号后面加注焊考委代码自定.指的是你所培训的焊接项目：比方说GMAW：熔化极气体呵护电弧焊(Gas Metal Arc Welding) SMAW：焊条电弧焊(Shielded Metal Arc Welding)焊工证上的各种符号各代表什么压力容器等特种设备方面的我国详见《特种设备焊工测验细则》，钢布局测验再下不清楚哪一个尺度了！A6 焊工操纵测验项目代号焊工操纵测验项目代号，应按每一个焊工、每种焊接方法分别暗示.A6.1 焊工操纵测验项目暗示方法A 手工焊焊工操纵测验项目暗示方法手工焊焊工操纵测验项目暗示方法为(1)-(2)-(3)-(4)/(5)-(6)-(7)，其含义如下：(1)焊接方法代号，见表A-1，耐蚀堆焊代号加（N与试件母材厚度）；(2)试件金属资料分类代号，见表A-2.试件为异种别金属资料用X/X暗示；(3)试件形式代号，见表A-4，带衬垫代号加（K）；(4)试件焊缝金属厚度；(5)试件外径；(6)填充金属种别代号，见表A-3；(7)焊接工艺要素代号，见表A-5.测验项目中不出现某项时，则不填.举例说明：(1)厚度为14mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透.项目代号为SMAW-Fe Ⅱ-1G（K）-14-F3J；欧洲的详见EN287－1GTAW-II-6G-3/89-02.代表氩弧焊水平管全位置焊接（单面焊双面成型）SMAW-II-6G(K)-7/89-F3.代表手把焊水平管全位置焊接（单面焊双面成型）smaw焊条电弧焊二类资料（X60、X70）水平固定位置下向焊纤维素焊条焊接焊工代码含义焊工证SMAW-Ⅱ-2FG-12/57-F3JSMAW-II-1G-12-F3J SMAW-I-5G（K）5/60-F3J焊接方法代号—资料种别—试件型式—试件厚度—管外径—焊条类型※焊机操纵工代号唯一三项：方法、试件形式、焊接要素代号表1焊接方法代号焊接方法代号焊条电弧焊 SMAW气焊 OFW钨极气体呵护焊 GTAW熔化极气体呵护焊 GMAW埋弧焊 SAW电渣焊 ESW磨擦焊 FRW螺柱焊 SW表2钢号分类及代号种别代号典型钢号示例碳素钢I Q195Q215Q235 1015202520R20g20G22g HP245HP265L175L210S205低合金钢II HP295HP325HP345HP365L245L290L320L360L415L450L485L555S240S290S315S360S385S415S450S480 12Mng16Mn16Mng16MnR15MnNIR15MnV15MnVR20MnMo10MnWVNB13MnnIMonBR20MnMonB07MnCRMoVR12CrMo12CrMoG15CrMo15CrMor15CrMoG14Cr1Mo14Cr1MoR12Cr1MoV12Cr1MoVG12Cr2Mo12Cr2Mo112Cr2Mo1R12Cr2MoG12Cr2MoWVTiB12Cr3MoVSiTiB09MnD09MnnID09MnnIDR16MnD16MnDR15MnNIDR20MnMoD07MnnICrMoVDR08MnnICrMoVD10nI3MoVD马氏体不锈钢、铁素体不锈钢III 1Cr5Mo 0Cr131Cr13 1Cr17 1Cr9Mo1奥氏体不锈钢IV 0Cr19Ni9 0Cr18Ni12Mo2Ti 0Cr23Ni130Cr18Ni9Ti 00Cr17Ni14Mo2 0Cr25Ni200Cr18Ni11Ti 0Cr18Ni12Mo3Ti 00Cr18Ni5Mo3Si200Cr18Ni10 00Cr19Ni13Mo31Cr19Ni900Cr19Ni11 0Cr19Ni13Mo3 1Cr19Ni11Ti1Cr23Ni18表3试件形式、位置代号适用于焊件位置试件形式试件位置代号板材与管径大于600㎜的管材板材与管径小于600㎜管材角焊缝位置管板角接头焊件位置板状对接焊缝试件平焊 1G 平平平横焊 2G 平、横平、横平、横立焊 3G 平、立平平、横、立仰焊 4G 平、仰平平、横、仰管状对接焊缝试件水平转动 1G 平平平垂直固定 2G 平、横平、横平、横水平固定向上焊 5G 平、立、仰平、立、仰平、立、仰向下焊 5GX 平、立向下、仰平、立向下、仰平、立向下、仰45．固定向上焊 6G 平、横、立、仰平、横、立、仰平、横、立、仰向下焊 6GX 平、立向下、横、仰平、立向下、横、仰平、立向下、横、仰管板角接头试件水平转动 2FRG 平、横 2FG垂直固定平焊 2FG 平、横 2FRG、2FG垂直固定仰焊 4FG 平、横、仰 4FG、2FG水平固定 5FG 平、横、立、仰 5FG、2FRG、2FG45．固定 6FG 平、横、立、仰所有位置螺柱焊平焊 1S横焊 2S仰焊 4S表4手工焊对接焊缝试件适用与对接焊缝焊件焊缝金属厚度范围焊缝形式试件母材厚度适用与焊件焊缝金属厚度最小值最大值对接焊缝＜12 不限 2×t≥12 不限不限（注）注：t不得小于12㎜，且焊缝很多于3层表 5 手工焊管材对接焊缝试件适用于对接焊缝焊件外径范围管材试件外径D 适用于管材焊件外径范围最小值最大值＜25 D 不限25≤D＜76 25 不限≥76 76 不限≥300（注） 76 不限注：管材向下焊试件表5-1手工焊管板角接头试件适用于管板角接头焊件范围管板角接头试件管外径D 适用于焊件范围管外径管壁厚度焊缝金属厚度范围最小值最大值不限最小值最大值＜25 D 不限不限当S0≤12时，2t；当S0≥12时（注），不限25≤D＜76 25≥76 76注：当S0≥12时，t应不小于12㎜，且焊缝不得少于3层 S0为管板厚度表6焊条类、别代号及适用范围焊条种别焊条类别代号相应型号适用焊件的焊条范围相应尺度钛钙型 F1 E××03 F1 GB/T5117GB/T5118GB/T983（奥氏体、双相钢焊条除外）纤维素型 F2 E××10、E××11E××10-X、E××11-X F1、F2钛型、钛钙型 F3 E×××（×）-16E×××（×）-17 F1、F3低氢型、碱性 F3J E××15、E××16E××18、E××48E××15X、E××16XE××18X 、E××48XE×××（×）-15E×××（×）-16E×××（×）-17 F1、F3、F3J钛型、钛钙型 F4 E×××（×）-16E×××（×）-17 F4 GB/T983（奥氏体、双相钢焊条）碱性 F4J E×××（×）-15E×××（×）-16E×××（×）-17 F4、F4J表7焊接要素代号焊接要素要素代号手工钨极气体呵护填充金属焊丝无 01实芯 02药芯 03机械化焊钨极气体呵护自动稳压系统有 04无 05自动跟踪系统有 06无 07每面坡口内焊道单道 08多道 09焊工项目SMAW-I-2FG(K)-12/51-F1是什么意思？？SMAW-----------焊条电弧焊I--------------碳素钢2FG(K)---------管板垂直固定平焊（带垫板）12/51----------管子的直径/板的厚度F1-------------钛钙型焊条Exx035G焊接项目：SMAW-I-1G-12-F1，各个部分的暗示含义？SMAW ：暗示焊条手工电弧焊；I：暗示母材为第一组，即碳素钢1G：暗示板材对接焊缝试件水平焊接位置或管材对接焊缝试件水平转动位置；12：暗示查核试板厚度是12mm；F1：暗示使用钛钙型药皮电焊条.“SMAW-Ⅳ-3G-8-F4”这个焊工项目是否可以焊接碳钢类？SMAW-Ⅳ-3G-8-F4这个项目是不锈钢板对接的立焊，适合不锈钢板的平焊和立焊，所以不适合焊你说的设备，要焊你的设备要 SMAW-Ⅱ-（1~3）G-8-F3J，如果你的设备要氩弧焊打底，还要GTAW-Ⅱ-1G-3-02的资格焊工证项目上带(K)暗示什么意思？GTAW-II-6G-3/89-02.代表氩弧焊水平管全位置焊接（单面焊双面成型）SMAW-II-6G(K)-7/89-F3.代表手把焊水平管全位置焊接（单面焊双面成型）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、焊接操作
一、焊接条件 1．试件材料及规格 管材：16Mn Φ36×4 板材：16MnR δ=12mm 2．焊材 焊条牌号：E5015 焊条直径：Φ3.2 焊条烘干温度：350℃-420℃（1-2小时） 3．电源 采用AX系列手工电弧焊机作为焊接电源。反极性法。并 配有电流表，电压表作为测试规范的依据。 4．接头型式及装配尺寸
答：先焊接难操作的一侧，并将此侧作为前半部先焊，这样，有 利于管板后半部接头的操作，以保证焊接质量。
作业
1、把今天所讲的内容复习一遍。 2、作习题册本节内容
谢 谢！
2）运条 可采用连续短户的斜锯齿形运条方法。第一层焊时熔池形 状始终保持为椭圆形。熔池的前端始终有一直径相当于焊芯 1.5倍的熔孔。焊条与焊件板状的夹角为60°-70°。盖面焊 时夹角为45°-50°。 3）接头方法 a．热接：当弧坑尚处红热状态时，在离弧坑后10-15mm 处引弧焊到收弧处电弧往熔孔里伸进稍作停留。此时，焊条与 焊件夹角为45°，接头动作越快越好。 b．冷接 在弧坑已经凝固冷却的情况下。用砂轮将弧坑打磨成斜坡， 然后在弧坑前10-15mm处引燃电弧焊至收弧处将焊条往熔孔 里压一下，并稍作停顿，填满弧坑后熄弧
二、焊接层次及规范 1．采用三层 三道焊接成形 2．焊接规范
焊接层次
焊条直径（mm）
焊接电流（A）
焊接速度（M/H）
1
3.2
110-120
3-4.5
2
3
4
4
-160
140-160
7-9
6-10
三、焊接工艺 1．焊前准备 1）用锉刀或砂轮，把管子及板坡口两侧20 mm内的 油，锈，水等污垢清理干净。 2）定位装配 管板首先垂直放置，管与板之间的间隙以2.5mm为宜。定 位焊必须以薄透为宜，点定位焊一处。 2．操作方法 1）起弧 先在试弧板上调好电流。直至所需电流大小为止。一切正 常后可在定位焊后的板上划擦引弧。待电弧稳定燃烧后引至坡 口处中心尽量压低电弧，并稳定1-2秒，当管口发出电弧击穿 声后立即进入正常运条。
四、注意事项
1．施焊时，管板不得转动角度，以人动焊件不动为准则。 2．点焊时，用的电流应比施焊时的电流稍大，且保证焊 透。 3．盖面时，电弧在坡口上下侧面停留时间稍长。且保持 角焊的最佳成型。 4．清渣时要待熔渣冷却后再进行，不得在高温时用尖锤 敲击。清渣后还要用钢丝刷刷干净。
三、技术指导
问：遇到固定管板所处的位置操作不便时，怎么 办？
2-12垂直固定俯位管板
教师：邹玉林 讲师：邹玉林 2012年
课程大纲
一
相关关知识
二 三
焊接操作 技术指导
一、相关知识
