硬质合金牌号对比
硬质合金牌号对比

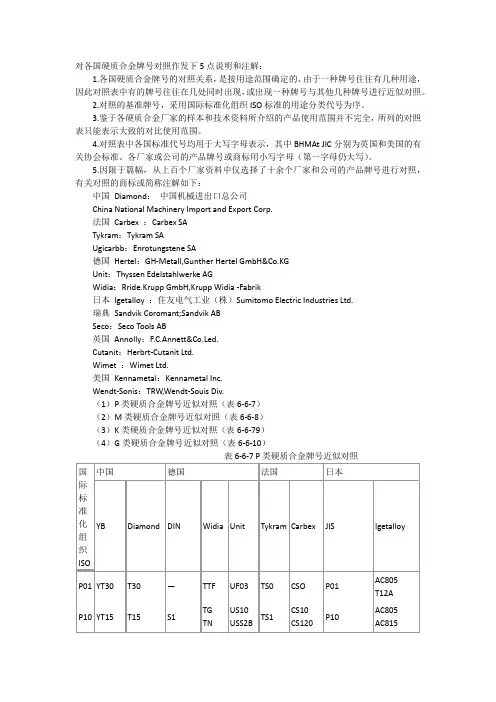

对各国硬质合金牌号对照作发下5点说明和注解：1.各国硬质合金牌号的对照关系，是按用途范围确定的。
由于一种牌号往往有几种用途，因此对照表中有的牌号往往在几处同时出现，或出现一种牌号与其他几种牌号进行近似对照。
2.对照的基准牌号，采用国际标准化组织ISO标准的用途分类代号为序。
3.鉴于各硬质合金厂家的样本和技术资料所介绍的产品使用范围并不完全，所列的对照表只能表示大致的对比使用范围。
4.对照表中各国标准代号均用于大写字母表示，其中BHMAt JIC分别为英国和美国的有关协会标准。
各厂家或公司的产品牌号或商标用小写字母（第一字母仍大写）。
5.因限于篇幅，从上百个厂家资料中仅选择了十余个厂家和公司的产品牌号进行对照，有关对照的商标或简称注解如下：中国Diamond：中国机械进出口总公司China National Machinery Import and Export Corp.法国Carbex ：Carbex SATykram：Tykram SAUgicarbb：Enrotungstene SA德国Hertel：GH-Metall,Gunther Hertel GmbH&Co.KGUnit：Thyssen Edelstahlwerke AGWidia：Rride.Krupp GmbH,Krupp Widia -Fabrik日本Igetalloy ：住友电气工业（株）Sumitomo Electric Industries Ltd.瑞典Sandvik Coromant;Sandvik ABSeco：Seco Tools AB英国Annolly：F.C.Annett&Co.Led.Cutanit：Herbrt-Cutanit Ltd.Wimet ：Wimet Ltd.美国Kennametal：Kennametal Inc.Wendt-Sonis：TRW,Wendt-Souis Div.（1）P类硬质合金牌号近似对照（表6-6-7）（2）M类硬质合金牌号近似对照（表6-6-8）（3）K类硬质合金牌号近似对照（表6-6-79）（4）G类硬质合金牌号近似对照（表6-6-10）表6-6-7 P类硬质合金牌号近似对照注：表中ISO标准为用途分类代号。
各国硬质合金牌号近似对照
各国硬质合⾦牌号近似对照各国硬质合⾦牌号近似对照常⽤的硬质合⾦以 WC为主要成分，根据是否加⼊其它碳化物⽽分为以下⼏类：（ 1）钨钴类（ WC+Co）硬质合⾦（ YG）它由 WC和 Co组成，具有较⾼的抗弯强度的韧性，导热性好，但耐热性和耐磨性较差，主要⽤于加⼯铸铁和有⾊⾦属。
细晶粒的 YG类硬质合⾦（如 YG3X、 YG6X），在含钴量相同时，其硬度耐磨性⽐ YG3、 YG6⾼，强度和韧性稍差，适⽤于加⼯硬铸铁、奥⽒体不锈钢、耐热合⾦、硬青铜等。
（ 2）钨钛钴类（ WC+TiC+Co）硬质合⾦（ YT）由于 TiC的硬度和熔点均⽐ WC⾼，所以和 YG相⽐，其硬度、耐磨性、红硬性增⼤，粘结温度⾼，抗氧化能⼒强，⽽且在⾼温下会⽣成 TiO 2,可减少粘结。
但导热性能较差，抗弯强度低，所以它适⽤于加⼯钢材等韧性材料。
(3) 钨钽钴类（ WC+TaC+Co）硬质合⾦（ YA）在 YG类硬质合⾦的基础上添加 TaC(NbC),提⾼了常温、⾼温硬度与强度、抗热冲击性和耐磨性，可⽤于加⼯铸铁和不锈钢。
（ 4）钨钛钽钴类（ WC+TiC+TaC+Co） )硬质合⾦ (YW)在 YT类硬质合⾦的基础上添加 TaC(NbC),提⾼了抗弯强度、冲击韧性、⾼温硬度、抗氧能⼒和耐磨性。
既可以加⼯钢，⼜可加⼯铸铁及有⾊⾦属。
因此常称为通⽤硬质合⾦（⼜称为万能硬质合⾦）。
⽬前主要⽤于加⼯耐热钢、⾼锰钢、不锈钢等难加⼯材料。
硬质合⾦和其他硬质材料编辑：刘钰 - 来⾃：青岛美华精密⼯具有限公司硬质合⾦和碳-氮化合物--尽管⾼速钢对于如钻孔、拉削这样的应⽤仍然⾮常重要，但⼤多数的⾦属切削都是通过硬质合⾦⼯具完成的。
对于那些⾮常难于加⼯的材料，硬质合⾦现在正逐渐由碳氮化合物、陶瓷制品和超硬材料所替代。
渗碳的（或烧结的）硬质合⾦和碳氮化合物，被世界上⼤多数⼀致认为是硬⾦属，是⼀系列通过粉末冶⾦技术制成的⾮常硬的、耐⽕、耐磨的合⾦。
硬质合金刀片牌号大全和型号的识别说明
硬质合金刀片牌号大全和型号的识别说明内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.按晶粒大小区分，可分为普通硬质合金、细晶粒硬质合金和亚细、超细晶粒硬质合金，新推出的双晶硬质合金。
型号厂家不同型号不同。
硬质合金刀片，是由硬质合金制成，硬质合金是由难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成的一种合金材料。
硬质合金刀具型号：1、整体硬质合金刀具类，包含麻花钻，铣刀，铰刀，镗刀,铣刀片,球头铣刀，锯片铣刀，锥度铣刀，光面塞规，圆棒及阶梯钻。
2、镶合金刀具类，包含铰刀、螺旋立铣刀，钻扩成型刀，汽车轮毂刀，三面刃，T型铣刀和各种成型刀。
3、可转位刀具类，包括硬质合金可转位立铣刀,可转位面铣刀，可转位燕尾铣刀和可转位三面刃。
4、高速钢刀具类，包括高速钢成型铣刀，左旋钻，球面铣刀，钴高速钢刀具及各种非标成型高速钢刀具。
5、行业专用刀具类，包含汽车行业专用刀、动员机行业专用刀、缝纫机行业专用刀、模具行业专用刀、纺机业专用刀和印制线路板行业专用刀。
硬质合金车刀是以硬质合金刀片与碳钢材料刀杆焊接而成，具有较高的硬度、耐磨性与耐热性，硬质合金刀片是用高耐磨和高耐热的WC（碳化钨）、TiC(碳化钛)、TaC(碳化钽)和Co(钴)粉末经高温烧结而成，常用的硬质合金刀片有以下几类：1）钨钴（WC+Co）类刀片钨钴类刀片，国内标称YG类，对应的国际标称K类，此类合金刀片用于加工产生短切屑的黑色金属、有色金属及非金属材料，如铸铁、铝合金、铜合金、塑料、硬胶木等。
常用的牌号有YG3、YG6、YG8等，2）钨钛钴（WC+TiC+Co）类刀片钨钛钴类刀片，国内标称YT类，对应的国际标称P类此类合金刀片用于加工产生长切屑的金属材料，如钢、铸钢、可锻铸铁、不锈钢、耐热钢等。
硬质合金牌号性能对照表
91.5
具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。
K15、K25M10、M30
YL10.2
14.5
2200
91.5
具有很好的耐磨性和抗弯强度，主要用来生产挤压棒材，制作小直径微型钻头、钟表加工用刀具，整体铰刀等其它刃具和耐磨零件。
K25、K35M25、M40
P30
YS25
12.8-13.2
2000
91
适应于碳素钢、铸钢、高锰钢、高强度钢及合金钢的粗车、铣削和刨削。
P20、P40
YS30
12.45
1800
91
属超细颗粒合金，适于大走刀高效率铣削各种钢材，尤其是合金钢的铣削。
P25
P30
YW1
12.6-13.5
1180
91.5
适于耐热钢、高锰钢、不锈钢等难加工钢材及普通钢和铸铁的加工。
K30
YG15
13.9-14.2
2100
87
适于高压缩率下钢棒和钢管拉伸，在较大应力下工作的顶锻、穿孔及冲压工具。
YG20
13.4-13.7
2500
85
适于制作冲压模具，如冲压手表零件、乐器弹簧片等；冲制电池壳、牙膏皮的模具；小尺寸钢球、螺钉、螺帽等的冲压模具；热轧麻花钻头的压板。
YG20C
13.4-13.7
11.2-12.0
1270
90.5
适于在碳素钢与合金钢加工中，不平整断面和连续切削时的粗车，间断切削时的半精车与精车，连续断面粗铣，铸孔的扩钻与粗扩。
P20
YT5
12.5-13.2
1430
89.5
适于碳素钢与合金钢（包括钢锻件，冲压件及铸件的表皮）加工不平整断面与间断切削时的粗车、粗刨、半精刨，非连续面的粗铣及钻孔。
硬质合金材料牌号
硬质合金材料牌号硬质合金是一种非常重要的工程材料，它具有硬度高、耐磨性好、耐腐蚀、高强度等优点，因此在机械加工、矿山开采、石油钻采、航空航天等领域得到了广泛的应用。
而硬质合金的牌号则是区分不同种类硬质合金的重要标志，不同牌号的硬质合金具有不同的物理性能和化学成分，因此选择合适的牌号对于工程应用至关重要。
首先，我们来介绍一些常见的硬质合金材料牌号。
在国内，常见的硬质合金材料牌号有YG6、YG8、YG10X等，它们分别代表了不同的硬质合金材料。
其中，YG6代表了镍和钴的比例，YG8则代表了碳化钨颗粒的平均粒径，YG10X则代表了硬质合金的硬度等级。
在国际上，常见的硬质合金材料牌号有ISO K10、ISOK20、ISO K30等，它们也代表了不同的硬质合金材料，具有类似的含义。
其次，我们来分析一下不同硬质合金材料牌号的特点。
YG6硬质合金具有较高的硬度和耐磨性，适用于加工铸铁、非铁金属、合金和热塑性塑料等材料。
YG8硬质合金硬度和耐磨性更高，适用于加工铸铁、非铁金属、合金和热塑性塑料等材料。
而YG10X硬质合金硬度更高，耐磨性更好，适用于加工铸铁、非铁金属、合金和热塑性塑料等材料。
ISO K10、ISO K20、ISO K30等硬质合金材料牌号也具有类似的特点，但在硬度、耐磨性和适用材料方面略有差异。
最后，我们来谈谈选择合适的硬质合金材料牌号的重要性。
在工程应用中，选择合适的硬质合金材料牌号可以提高加工效率，延长工具使用寿命，降低加工成本，提高加工质量。
因此，工程师和技术人员在选择硬质合金材料牌号时，需要充分了解不同牌号的特点，结合具体的加工材料和加工工艺要求，进行合理的选择和应用。
总的来说，硬质合金材料牌号是硬质合金的重要标志，不同的牌号代表了不同的硬质合金材料，具有不同的物理性能和化学成分。
选择合适的硬质合金材料牌号对于工程应用至关重要，可以提高加工效率，延长工具使用寿命，降低加工成本，提高加工质量。

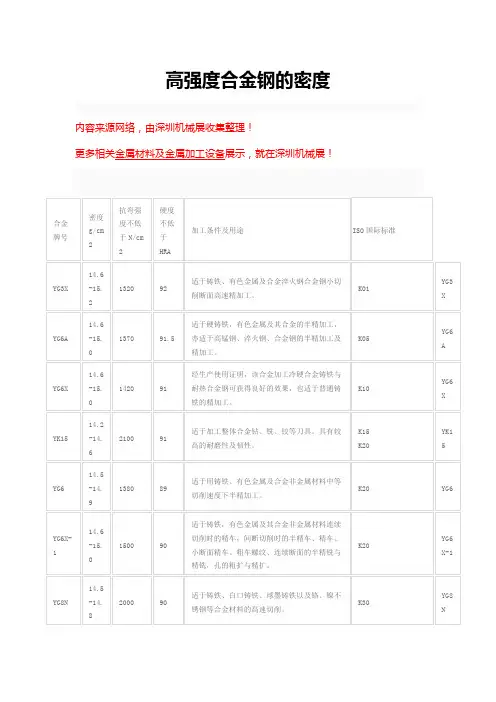

硬质合金牌号性能对照表【详情】
适于高压缩率下钢棒和钢管拉伸，在较大应力下工作的顶锻、穿孔及冲压工具。
YG20
13.4-13.7
2500
85
适于制作冲压模具，如冲压手表零件、乐器弹簧片等；冲制电池壳、牙膏皮的模具；小尺寸钢球、螺钉、螺帽等的冲压模具；热轧麻花钻头的压板。
YG20C
13.4-13.7
2200
82
适于制作标准件、轴承、工具等行业用的冷镦、冷冲、冷压模具；弹头对弹壳的冲压模具。
YG10X
14.3-14.7
2200
89.5
适于制造细径微钻、立铣刀、旋转锉刀等。
K35
YG10X
YS2T
14.4-14.6
2200
91.5
属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金YS2T
YL10.1
14.9
1900
91.5
具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。
M20
YW2
YT15
11.0-11.7
1150
91
适用于碳素钢与合金钢加工中，连续切削时的粗车、半精车及精车，间断切削时的小断面精车，连续面的半精铣与精铣，孔的粗扩与精扩。
P10
YT14
11.2-12.0
1200
90.0
适于在碳素钢合金钢加工中， 不平整断面和连续切削时的粗车，间断切削时的半精车与精车，连续断面粗铣，铸孔的扩钻与粗扩。
1400
91.5
适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。
K10
YG6X
14.6-15.0
1400
91
经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。
硬质合金国际对照表及性能
合金牌号物理机械性能推荐用途相当于ISO相当于国内密度g/cm2抗弯强度不低于N/cm2硬度不低于HRAYG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。
K01 YG3XYG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。
K05 YG6AYG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。
K10 YG6XYK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。
具有较高的耐磨性及韧性。
K15K20YK15YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。
K20 YG6YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。
K20 YG6X-1YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。
K30 YG8NYG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料加工中，不平整断面和间断切削时的粗车、粗刨、粗铣，一般孔和深孔的钻孔、扩孔。
K30 YG8YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。
K35 YG10XYS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金，作切断刀及丝锥、锯片铣刀尤佳。
K30 YS2TYL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。
硬质合金牌号(国内及进口)性能用途
国内外硬质合金牌号、性能及用途牌号 ISO 类别性能用途密度TRSMPa硬度HRAYT15 P1011.15-11.35>=140092.0-93.0适合碳素钢与合金钢连续切削时的粗车、半精车及精车、断续切削时的精车、旋风车丝、连续面的半精铣与精铣、孔的粗扩与精扩。
YT14 P20 11.1-1.6>=1180>=91适合在碳素钢与合金钢不平整面和连续切削时的粗车、间断切削时半精车与精车、连续断面的粗铣、铸孔的扩钻等。
YT5 P3011.2-11.8 >=1270 >=90.5 适合加工碳素钢与合金钢（包括钢锻件、压冲件及铸件的表皮）不平整面与间断切削时的粗车、粗刨，非连续的粗铣及钻孔。
YW1 M10 12.5-13.5 >=1430 >=89.5耐热钢、高锰钢及普通钢和铸铁的半精加工。
YW10（YW4） M1012-12.6 >=1180 >=91.5 加工不锈钢、亦可作普通合金（铁、镍基外）的加工。
YW2M2012.5-13.5>=1230>=91.5耐热钢、高锰钢及普通钢和铸铁的半精加工。
YG3 K0114.9-15.3 >=1350>=90.5 适合铸铁、有色金属及其合金与非金属材料（橡皮、纤维、塑料、板岩、玻璃、及石墨电极等）连续切削时的精车、间断切削时半精车。
精车螺纹与扩孔，切割玻璃，并能作钢、有色金属及其合金线材的湿式润滑拉伸，非金属材料的钻孔等。
YG6X K10 14.8-15.1 >=1180 >=90.5 适合冷热硬铸铁、合金铸铁、耐热钢、合金钢的加工，亦适于普通铸铁之精加工。
YG6A K10 14.7-15.1 >=1420 >=91 YG6K2014.7-15.1 >=1370>=91.5适于铸铁、有色金属及其非金属材料连续切削的精车、间断切削时的半精车、精车、小断面精车、粗车螺纹，旋风车丝、连续断面的半精铣与精铣、孔的粗扩、也用于钢、有色金属及其合金线材的干式润滑拉伸、地质勘探、煤炭采掘用电钻及风钻钻头、制造机器与工具的易磨损零件。
硬质合金的牌号、性能及用途
硬质合金的牌号、性能及用途以下为部分牌号（材质）用途介绍常用的硬质合金以WC为主要成分，根据是否加入其它碳化物而分为以下几类：（1）钨钴类（WC+Co）硬质合金（YG）它由WC和Co组成，具有较高的抗弯强度的韧性，导热性好，但耐热性和耐磨性较差，主要用于加工铸铁和有色金属。
细晶粒的YG类硬质合金（如YG3X、YG6X），在含钴量相同时，其硬度耐磨性比YG3、YG6高，强度和韧性稍差，适用于加工硬铸铁、奥氏体不锈钢、耐热合金、硬青铜等。
（2）钨钛钴类（WC+TiC+Co）硬质合金（YT）由于TiC的硬度和熔点均比WC高，所以和YG相比，其硬度、耐磨性、红硬性增大，粘结温度高，抗氧化能力强，而且在高温下会生成TiO 2,可减少粘结。
但导热性能较差，抗弯强度低，所以它适用于加工钢材等韧性材料。
(3)钨钽钴类（WC+TaC+Co）硬质合金（YA）在YG类硬质合金的基础上添加TaC(NbC),提高了常温、高温硬度与强度、抗热冲击性和耐磨性，可用于加工铸铁和不锈钢。
（4）钨钛钽钴类（W C+TiC+TaC+Co）)硬质合金(YW) 在YT类硬质合金的基础上添加TaC(NbC),提高了抗弯强度、冲击韧性、高温硬度、抗氧能力和耐磨性。
既可以加工钢，又可加工铸铁及有色金属。
因此常称为通用硬质合金（又称为万能硬质合金）。
目前主要用于加工耐热钢、高锰钢、不锈钢等难加工材料。
YG3X 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。
YG6A 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。
YG6X 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。
YG6 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。
YG6X-1 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。
硬质合金牌号及用途对照表
常用地质勘探、煤炭采掘工具用硬质合金Cemented carbide products for geological prospecting and coal mining常用地质勘探、煤炭采掘工具硬质合金牌号、性能及推荐用途Grades, properties and recommended applications of conventional cemented carbide for geological prospecting and coal mining tools.矿山钎片用新材质牌号简介Brief on new material grades for mining inserts硬质合金冷墩冷冲模具材料性能介绍Cemented Carbide Punching and Heading Dies Material冷墩冷冲模具新材料性能介绍Cemented Carbide Punching and Heading Dies New Materials油田用牌号Grades for applications in oil fields 物理机械性能(典型值Typical values)专为油田采掘用牙轮钻设计的新牌号New grades specially designed for tri-cone drill bits for oil fields excavation物理机械性能(典型值Typical values)硬质合金钻齿制品牌号、性能及推荐用途矿用牌号Grades,properties and recommended applications常用硬质合金破碎锤用制品牌号性能及用途Grades,properties and applications of conventional cemented硬质合金异型制品牌号、性能及推荐用途Special cemented carbide products—grades,properties and recommended applications。
国产常用硬质合金的牌号、成分及性能
性、高温韧性和
14.05～
K10～ 抗粘刀性,通性较
24
YG813 14.10
91 1.6(160) K20/M20 好
YG643/YG 13.6～
25
643M 13.75
属亚细品粒合， 有较高的耐磨性, 抗氧化性,良好的 K05～ 抗粘结性,好的韧 93 1.5(150) K10/M10 性和耐热性
93 1.2(120) K01～K10 强度和韧性
YG600(0# 14.6～
具有很好的耐热
29
)
14.9 93.5 1.0(100) K01～K05 性和耐磨性
韧性好,使用强度
高,抗振性好,能
承受较大的冲击
30
YG546 14.3 89.5 2.1(210) K30～K40 负荷
31
YG532
14
耐热性、抗氧化
性能优于YW2,高
13.0～
1.45(145 P10～ 温硬度高,耐磨性
22
YT758 13.5 91.5
) P20/M20 好
通用性较强,硬度
和强度均好,断续
及连续切削均可,
13.0～
耐磨性高,抗塑性
23
YT767 14.0 91.5 1.5(150) M10～M20 变形能力好
具有较高的耐热
硬度高,韧性好, 高温性能好,抗粘 结,耐磨损加工表 面粗糙度参数值 91 1.8(180) K20～K30 低
有较好的韧性和
32
YT540 12.6 89.5 1.9(190) P40 抗振性能
耐磨性、耐热性
高于YT540,并有
33
YT535 12.7 90.5 1.8(180) P25～P35 较高的使用强度
硬质合金牌号型号对照手册电子版
YT15(P10)硬度≥91适于碳素钢与合金钢连续切削的半精车及精车.断续切时的精车.旋风车丝，连续面的半精铣和精铣，孔的粗扩与精扩。
<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /><o:p></o:p>YT14(P20)硬度≥90.5适于对碳素钢与合金钢不平整面进行连续切削时的粗车，间断切削是的半精车与精车，连续面的粗铣，铸孔的扩钻等。
<o:p></o:p> YT5(P30)硬度≥89.5适于碳素钢与合金钢【包括锻件。
冲压件及铸件的表皮】不平整面切削时的粗车。
粗刨，半精刨，粗铣等。
<o:p></o:p>YG8(K30)硬度≥89.0适于铸铁，有色金属及其合金，非金属材料不平整表面和间断切削时的粗车，粗刨，粗铣，一般孔和深孔的钻扩，扩孔。
<o:p></o:p> YW1(M10)硬度≥91.5材质适于耐热钢，刚猛钢，不锈钢及合金钢等难加工钢材的加工，也适于普通钢材，铸铁的加工.<o:p></o:p>YS25(P25)硬度≥90.5适于碳素钢，铸钢，高锰钢，高强度钢的及合金钢的粗车，铣削和刨削。
<o:p></o:p>YG6X(K10)硬度≥91.0适于合金铸铁.普通铸铁的精加工及半精加工。
<o:p></o:p>YS8(M05)硬度≥92.5S适用于铁基、镍基高温合金，高强度钢的精加工，冷硬铸铁、耐热不锈钢、高锰钢、淬火钢的精加工。
<o:p></o:p>YG8N(K20K30)硬度≥90适于铸铁及有色金属的粗加工，亦适用于不锈钢的粗加工的精加工。
<o:p></o:p>YT30,YS30,YG6A,YG3,YG3X,YW2,YD777及各种非标产品。
外工具钢和硬质合金牌号对照.doc
第六章中外工具钢和硬质合金牌号对照
第一节碳素工具钢钢号近似对照〔1〕中国与亚太各国〔地区〕以及国际标准的碳素工具钢钢号近似对照〔表6-6-1〕
表6-6-1中国与亚太各国〔地区〕以及国际标准的碳素工具钢钢号近似对照
(2)中国与欧洲诸国的碳素工具钢钢号近似对照(表6-6-2)
表6-6-2中国与欧洲诸国的碳素工具钢钢号近似对照
第二节合金工具钢钢号近似对照〔1〕中国与亚太各国〔地区〕以及国际标准的合金工具钢钢号近似对照〔表6-6-3〕
表6-6-3中国与亚太各国〔地区〕以及国际标准的合金工具钢钢号近似对照
(2)中国与欧洲诸国的合金工具钢钢号近似对照(表6-6-4)
表6-6-4中国与欧洲诸国的合金工具钢钢号近似对照
第三节高速工具钢钢号近似对照〔1〕中国与亚太各国〔地区〕以及国际标准的高速工具钢钢号近似对照〔表6-6-5〕 o 〔2〕中国与欧洲诸国的合金工具钢钢号近似对照〔表6-6-6〕。
表6-6-5中国与亚太各国〔地区〕以及国际标准的高速工具钢钢号近似对照
表6-6-6中国与欧洲诸国的合金工具钢钢号近似对照。
硬质合金牌号、性能及用途推荐
14.60～14.80
93.5
2000
耐磨性好，红硬性高。适于铸铁、高温合金、淬火等材料的连续或间断切削。
YG640
13.10～13.30
91.5
2300
具有抗冲击、抗氧化能力。适于大型铸件的连续、间断切削和耐热钢、高强度钢铣削、刨削。
YG643
13.60～13.80
93.3
1700
有较高的耐磨性，抗氧化和抗粘结能力。适于铸铁、高温铸铁、高温合金、不锈钢、淬火钢及有色金属的加工。
YW2
13.15～13.35
91.5
1900
使用强度较高，能承受较大的冲击负荷。适于耐热钢高锰钢、不锈钢及高级合金钢等的粗加工、半精加工，也适于普通钢和铸铁的加工。
YW2A
12.85～13.00
92.0
1950
性较好，能承受较大的冲击负荷，是通用性较好的合金。适于耐热钢、高锰钢、不锈钢及高级合金钢等难加工钢材的粗加工、半精加工，也适于铸铁。
91.0
2300
适合应力较大条件下拉伸直径50毫米以下的钢、有色金属及合金线材、棒材和直径35毫米以下的管材，也适于制作直径较大作国载荷不大的冲击、拉拔模具。
ZK10UF-1
14.85～15.03
92.0
2600
适用铸铁的精加工和半精加工，也可用于合金铸铁、青铜、黄铜、铝及其合金的加工。
ZK20UF
14.50～14.75
92.5
2700
兼有硬度高、高强度，是制作镗刀、整体硬质合金孔加工刀具的良好材料。适于各种铸铁及有色金属的半精加工和粗加工。
ZK30UF
YG20C
13.35～13.60
82.5
国内外部分硬质合金棒材性能及用途对照表
国内外部分硬质合金棒材性能及用途对照表产地牌号对应于ISO化学成分(%)WC粒度um物理机械性能主要用途WC CoTiC,TaC/NbC密度(g/cm3)硬度(HRA)硬度(HV)抗弯强度(N/mm2)株硬型材YU06K05-K1094.0 6 0.4 14.75 94.3 ≥2050≥3000加工铝镁合金及塑料,用于制作微型铣刀及铰刀YL10.2K20-K3089.5 10其它0.5≤0.814.44-14.5591.8 ≥1600 ≥4000适用于普通钢、铸铁、不锈钢、耐热钢、镍基及钛基合金等材料的加工,推荐用于制作麻花钻、立铣刀、铰刀、丝锥等通用工具材料YU12 K30 87.0 12其它1.00.20-0.4014.05-14.1592.5 ≥1750≥4000适用于钛合金、耐热合金、不锈钢、淬硬钢、铸铁、玻璃纤维增强塑料等材料,推荐用于制作各种规格立铣刀、球头铣刀等硬质合金刀具,具有比YL10.2更高的硬度和强度YF06 K10 93.5 6其它0.50.40-0.6014.86-14.9693.5 ≥1800≥3800适于制作Φ0.8-3.2钻头及铣刀,并适合制作加工铝合金、塑料等复合材料用的整体合金刀具厦门金鹭GU20 89.5 10其它0.50.7 14.40 91.8适于制作钻头、立铣刀等、切削钢材、铸铁、不锈钢、耐热钢及高温合金、钛合金GU15F 91.4 8其它0.60.6 14.65 93 4200 适于制作小直径钻头和立铣刀,加工非金属材料GU10F 93.1 6 其它0.4 14.80 94.2 4000 适于制作Φ0.1-3.2mm加工PCB 的钻头及铣刀0.9GU15UF 91.0 8 其它1.00.4 14.60 93.8 4200 适于制作Φ0.1-0.8mm加工PCB的钻头及铣刀GU25UF 86.9 12 其它1.10.4 14.10 93 4000适于制作立铣刀,加工钢、淬硬钢、铸铁、镍基合金、钛合金及非金属材料株洲联信K408K30-K400.614.35-14.4592.5 3600 适于制作加工各种材料的钻头及立铣刀南昌硬质合金YG6X 91.2 2500 适于各种铸铁、切削加工,制作管、棒、带材YK15 91.2 3000适于各种铸铁、耐热合金、有色金属及非金属材料切削加工,宜于制作整体合金孔加工刀具YG10F 91.2 2800YG6FA 92 2800适于冷硬铸铁、球墨铸铁、灰铸铁、耐热合金钢等高速精加工,可提供管、棒、带材自贡硬质合金ZK10UFK05-K156 0.614.8-15.93 2500适于各种铸铁及有色金属的半精加工和精加工,也是制作整体合金孔加工刀具的优良材料ZK20UFK20-K308 0.614.5-14.892.7 2700兼有硬度高、高强度,是整体合金孔加工刀具立铣刀的良好材料。
硬质合金牌号(国内及进口)性能用途
牌号
ISO 类别
YT15
P10
YT14
P20
YT5
P30
YW1
M10
YW10 M10
〔YW4〕
YW2
M20
YG3
K01
YG6X
K10
YG6A
K10
YG6
K20
密度
性能 TRS MPa
>=140 0
>=118 0
>=127 0
>=143 0
>=118 0
>=123 0
>=135 0
STi10T
UTi20T
TX10 TX10S TX10D N302+ X407+ T822* T802* T823* T803* T813*
TX20 UX25 N308+ X407+ T822* T802* T823* T803* T813* T553* T370*
TX30 TU10 UX30 T822* N350+ T802* T813* T823* T553* T803* T370* T260*
各国硬质合金牌号
对照表
制造厂家和商标
P10
P20
P30 M10
中国统一牌号
YT15 YT14 YT5 YW1
中国株洲硬质合金厂 〔钻石〕
YC30
YC10 CN15* YB01* YB02* YB03* YB425* YB120*
YC20.1 CN25* YB01* YB02* YB03* YB435* YB425* YB120*
>=118 0
>=142 0
硬质合金对应性能
硬质合金对应性能、应用推荐1. 硬质合金牌号:YG3X 密度g/cm2: 14.6-15.2 抗弯强度不低于N/cm2: 1320 硬度不低于HRA: 92常见用途: 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。
相当于ISO: K012. .硬质合金牌号:YG6A 密度g/cm2: 14.6-15.0 抗弯强度不低于N/cm2: 1370 硬度不低于HRA: 91.5常见用途: 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。
相当于ISO: K053. .硬质合金牌号:YG6X 密度g/cm2: 14.6-15.0 抗弯强度不低于N/cm2: 1420 硬度不低于HRA: 91常见用途: 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。
相当于ISO: K104. .硬质合金牌号:YK15 密度g/cm2: 14.2-14.6 抗弯强度不低于N/cm2: 2100 硬度不低于HRA: 91常见用途: 适于加工整体合金钻、铣、铰等刀具。
具有较高的耐磨性及韧性。
相当于ISO: K205. .硬质合金牌号:YG6 密度g/cm2: 14.5-14.9 抗弯强度不低于N/cm2: 1380 硬度不低于HRA: 89常见用途: 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。
相当于ISO: K206. .硬质合金牌号:YG6X-1 密度g/cm2: 14.6-15.0 抗弯强度不低于N/cm2: 1500 硬度不低于HRA: 90常见用途: 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。
相当于ISO: K207. .硬质合金牌号:YG8N 密度g/cm2: 14.5-14.8 抗弯强度不低于N/cm2: 2000 硬度不低于HRA: 90常见用途: 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。
常用的 硬质合金
常用的硬质合金：① 钨钴类硬质合金（YG）它由碳化钨和钴构成。
其硬度为89～91.5HRA，耐热性为800～900 ℃，主要用于加工铸铁、有色金属及其合金，以及非金属材料和含钛的不锈钢等工件材料。
常用的牌号有 YG3、YG6、YG8等，G后面的数字为 Co的百分含量。
硬质合金中含钴量越多，韧性越好，适合于粗加工，含钴量少者用于精加工。
② 钨钛钴类硬质合金（YT）它是由碳化钨、碳化钛和钴构成，其硬度为89.5～92.5HRA，耐热性为900～1000 ℃。
常用的牌号有 YT5、YT14、YT15、YT30，T后面的数字为 TiC 的百分含量。
当TiC的含量较多、Co的含量较少时，硬度和耐磨性提高，但抗弯强度有所下降。
主要用于加工塑性材料，(如A3钢、20号钢、45号钢等)但它不适合加工含 Ti 元素的不锈钢，因为两者的 Ti元素亲和作用较强，会发生严重的粘结，使刀具磨损加剧。
③ 钨钽（铌）钴类硬质合金（YA）它是由碳化钨、碳化钽（碳化铌）和钴构成，有较高的常温硬度和耐磨性，同时能细化晶粒，也可提高高温硬度、高温强度和抗氧化能力。
常用的牌号有 YA6，适合于对冷硬铸铁、有色金属及其合金进行半精加工，也可对高锰钢、淬火钢等材料进行精加工和半精加工。
④ 钨钛钽（铌）钴类硬质合金YW）它是由碳化钨、碳化钛、钴以及加入少量碳化钽或碳化铌构成。
其抗弯强度、韧性、抗氧化能力、耐热性和高温硬度都有很大的提高。
是一种既能加工钢材，又能加工铸铁、有色金属及其合金，通用性能好的刀具材料，常用的牌号有 YW1、YW2。
⑤ 碳化钛基硬质合金（YN）它是由碳化钛、镍和钼构成。
它的硬度高（ 92.5HRA），具有较高的抗氧化能力、较高的耐磨性、耐热性（1100 ℃ ～1300 ℃）和抗月牙洼磨损能力。
主要用于碳钢、合金钢、工具钢、淬火钢等连续切削的精加工，常用的牌号有 YN10。
3）其它刀具材料① 陶瓷陶瓷刀具材料是以人造的化合物为原料，在高压下成形和在高温下烧结而成的，硬度为91～95HRA，耐热性高达1200 ℃以上，化学稳定性好，与金属的亲和力小，与硬质合金相比切削速度可提高 3～5倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对各国硬质合金牌号对照作发下5点说明和注解：
1.各国硬质合金牌号的对照关系，是按用途范围确定的。
由于一种牌号往往有几种用途，因此对照表中有的牌号往往在几处同时出现，或出现一种牌号与其他几种牌号进行近似对照。
2.对照的基准牌号，采用国际标准化组织ISO标准的用途分类代号为序。
3.鉴于各硬质合金厂家的样本和技术资料所介绍的产品使用范围并不完全，所列的对照表只能表示大致的对比使用范围。
4.对照表中各国标准代号均用于大写字母表示，其中BHMAt JIC分别为英国和美国的有关协会标准。
各厂家或公司的产品牌号或商标用小写字母（第一字母仍大写）。
5.因限于篇幅，从上百个厂家资料中仅选择了十余个厂家和公司的产品牌号进行对照，有关对照的商标或简称注解如下：
中国Diamond：中国机械进出口总公司
China National Machinery Import and Export Corp.
法国Carbex ：Carbex SA
Tykram：Tykram SA
Ugicarbb：Enrotungstene SA
德国Hertel：GH-Metall,Gunther Hertel GmbH&Co.KG
Unit：Thyssen Edelstahlwerke AG
Widia：Rride.Krupp GmbH,Krupp Widia -Fabrik
日本Igetalloy ：住友电气工业（株）Sumitomo Electric Industries Ltd.
瑞典Sandvik Coromant;Sandvik AB
Seco：Seco Tools AB
英国Annolly：F.C.Annett&Co.Led.
Cutanit：Herbrt-Cutanit Ltd.
Wimet ：Wimet Ltd.
美国Kennametal：Kennametal Inc.
Wendt-Sonis：TRW,Wendt-Souis Div.
（1）P类硬质合金牌号近似对照（表6-6-7）
（2）M类硬质合金牌号近似对照（表6-6-8）
（3）K类硬质合金牌号近似对照（表6-6-79）
（4）G类硬质合金牌号近似对照（表6-6-10）
表6-6-7 P类硬质合金牌号近似对照
注：表中ISO标准为用途分类代号。
表6-6-8 M类硬质合金牌号近似对照
注：表中ISO标准为用途分类代号。
注：表中ISO标准为用途分类代号。
