常用的轴承代号

轴承代号组成及常用轴承代号新旧对照

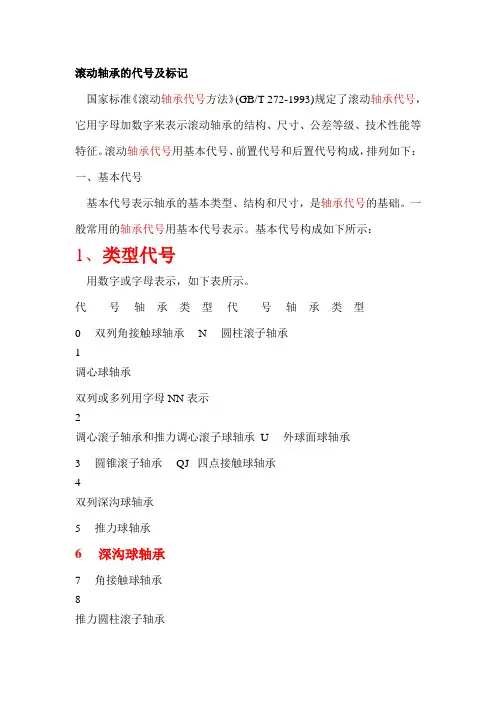

一、轴承代号组成

1. 通用轴承的代号由：前置代号、基本代号和后置代号三部分组成。

1.1 前置代号：

新轴承代号中的前置代号表示成套轴承分部件（一般不常用）。

旧轴承代号中的前置代号表示轴承的公差等级、游隙组别。

1.2 基本代号：

A. 新通用轴承（滚针轴承除外）的基本代号依次由：由类型代号、尺寸系列代号、内径代号组成。

其中尺寸系列代号依次由宽度系列代号和直径系列代号组成。

宽度系列是对应同一直径系列的宽度尺寸系列。

直径系列是对应同一内径的外径尺寸系列。

B. 新滚针轴承的基本代号依次由：由类型代号、配合安装特征代号组成。

C. 旧通用轴承的基本代号依次由：由宽度系列代号、结构型式代号、类型代号、直径系列代号、内径代号组成。

1.3 后置代号：

新轴承代号中后置代号依次由：轴承的内部结构变化、密封防尘与外部形状变化、保持架及其材料改变、轴承材料改变、公差等级、游隙级别、配置形式等。

旧轴承代号中后置代号表示：轴承零件材料、结构、设计、技术条件的改变。

后置代号并不是所有轴承都有，有变化或改变时才标注。标注以所选用标准中轴承代号为准。

二、产品用部分轴承后置代号的含义

1. 内部结构变化代号：

新轴承代号中C：表示角接触球轴承公称接触角α＝15°（原无代号，用轴承结构型式代号030000表示。）

新轴承代号中E：加强型（即内部结构设计改进，增大轴承承载能力。如：NU 207E、UJ2207E）2. 密封防尘与外部形状变化代号：

-Z：表示轴承一面带防尘盖（原用轴承结构型式代号060000表示）。

-2Z：表示轴承两面带防尘盖（原用轴承结构型式代号080000表示）。

-RS：表示轴承一面带接触式骨架橡胶密封圈（原轴承结构型式代号160000表示）。

-2RS：表示轴承两面带接触式骨架橡胶密封圈（原用轴承结构型式代号180000表示）。

-RZ：表示轴承一面带非接触式骨架橡胶密封圈（原用轴承结构型式代号160000K表示）。

-2RZ：表示轴承两面带非接触式骨架橡胶密封圈（原用轴承结构型式代号180000K表示）。

K：表示锥度为1 ：12的圆锥孔轴承（原用结构型式代号表示，不同类型轴承结构代号不同）。

3. 保持架材料改变代号：

TN1：表示保持架材料改变为尼龙（原代号为A）

4. 轴承材料改变代号：

/HQ：套圈和滚动体由不常用的材料塑料制造（原代号为V）

5. 公差等级代号

滚动轴承公差等级共分6个等级：/P0（G）、/P6（E）、/P6x（Ex）、/P5（D）、/P4（C）、/P2（B）。其公差等级依次由低到高。滚动轴承公差等级为/P0（G）级时，可省略。（括号内为对应原公差等级代号）

6. 游隙组别代号

滚动轴承游隙共分6组：/C1（1组）、/C2（2组）、基本组（0组）、/C3（3组）、/C4（4组）、/C5（5组）。滚动轴承游隙为基本组（0组）时，可省略。（括号内为对应原游隙组别代号）

附：表1《常用轴承类型结构及代号新旧对照》

表2《常用轴承标准新旧对照》

表3《常用轴承座标准新旧对照》

注：锥形孔轴承才配紧定套。
