屋顶通风器技术要求
无动力风帽屋顶通风器的防雨要求
无动力风帽屋顶通风器的防雨要求
防止雨雪的侵入是对屋顶通风器的基本要求。
外围护板、挡雨板和泛水板的标准化安装施工是通风器防雨能力的重要保证：
(1)、根据设计图纸将板就位。
一般应从年最大频率风向的反向位置作为安装起点。
(2)、确定好安装方向后，把端边的封口板先安装固定好，接着将第一块板安装就位，并将其固定，要保证与檩条垂直。
(3)、第二块板安装时应与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用带密封圈的自攻螺钉与檩条连接在一起。
(4)、彩钢板与C檩条之间采用自攻镀锌螺钉固定，
(5)、固定可靠与否直接与连接件数量、间距、连接质量有关。
需设置防水密封材料处，敷设良好才能保证板间不发生渗漏水现象。
压型金属板在支承构件上的可靠搭接是指压型金属板通过一定的长度与支承构件接触，且在该接触范围内有足够数量的紧固件将压型金属板与支承构件连接成为一体。
外围护板、泛水板、脊瓦、水沟的彩钢板短边搭接长度应≥200mm。
为改善搭接部分的抗气候能力，在搭接处涂两道耐侯胶泥，然后用带密封圈的自攻螺钉或铆钉紧固，间距≤300mm。
本文由：无动力风帽收集整理！。
屋顶通风器技术要求
屋顶通风器技术要求XXXX有限公司屋顶通风器招标技术文件一、工程概况:xxxxxx二、技术规范1、屋顶通风器设备的主要技术参数1、1为保证通风器排风量达标,对外形尺寸要求如下:1)HZT-3000型:最大满宽≮6000,高度≮26502)阻力系数≤2、00;外形为弧形,符合空气动力学原理。
1、2流量系数 0、841、3能够承受的最大风荷载 1200pa1、4能够承受的最大雪载 0、65KN/m21、5控制系统要求:采用手动方式,手动开启机构由摇柄、辊筒及传动机购组成,机构必须采用自锁装置,控制器根据需要安装在便于操作的位置。
2、技术要求2、1屋顶通风器设计、制造与安装,保证设备能够安全、可靠、有效的使用;安装支腿坐落在钢结构的支点上,以增加刚性、抗风、承载能力。
2、2屋顶通风器设备与各部件在各种气候工作环境下都能有效、良好地运行,不需过多的维护。
2、3每台屋顶通风器都必须按设计要求与标准在工厂进行预拼装,工厂验收,合格后才能拆装、包装、发运。
2、4通风器为弧线型结构,布局合理,空气流通畅顺,无明显的通风死角区域,流动阻力小,挡雨板布局合理,具有良好的避风作用,能够有效地防止室外空气倒灌,并且必须具有可靠的防止雨、雪渗透措施,确保屋顶通风器在任何天气条件下不向室内渗漏雨雪,影响通风器的正常使用。
2、5屋顶通风器本体牢固、安全、可靠,能够承受当地的风载、雪载的负荷影响,并不影响屋顶通风器的正常使用,同时满足当地抗震的有关规定。
并提供设计院出具的受力计算书、通风量及换热次数。
2、6屋顶通风器具有防扰流、防结露、防侧风的功效。
2、7提供制作安装方安案及操作流程。
3、设备制造要求3、1屋顶通风器由骨架、外围护板、端板、防雨板、泛水板、排水槽等组成。
3、2通风器为弧形结构,具有很好的刚度与空气流动性能。
3、3防雨板能有效防止雨水进入车间内,并能经受雨水的长期侵蚀。
3、4排水槽能迅速排出雨水,不得漫进室内。
3、5泛水板能完全将雨水排至屋面防水层外,同时能防止屋面雨水溅进室内。

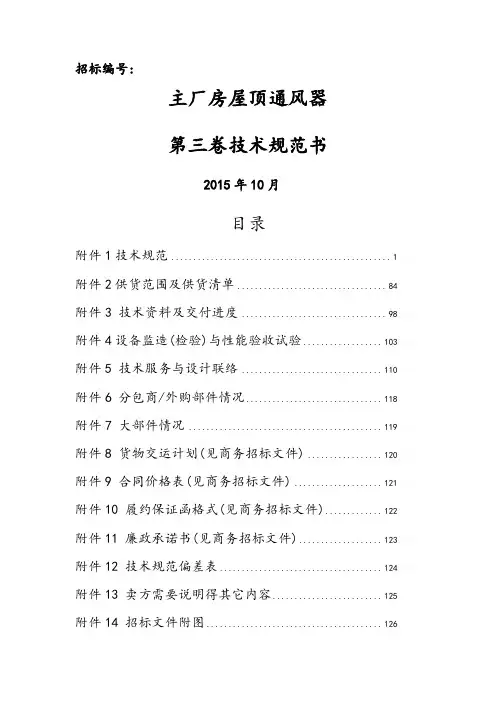

屋顶通风器技术规范书
招标编号:主厂房屋顶通风器第三卷技术规范书2015年10月目录附件1技术规范 (1)附件2供货范围及供货清单 (84)附件3 技术资料及交付进度 (98)附件4设备监造(检验)与性能验收试验 (103)附件5 技术服务与设计联络 (110)附件6 分包商/外购部件情况 (118)附件7 大部件情况 (119)附件8 货物交运计划(见商务招标文件) (120)附件9 合同价格表(见商务招标文件) (121)附件10 履约保证函格式(见商务招标文件) (122)附件11 廉政承诺书(见商务招标文件) (123)附件12 技术规范偏差表 (124)附件13 卖方需要说明得其它内容 (125)附件14 招标文件附图 (126)附件1技术规范1总则1、1本技术规范书适用于xxxx,它提出了该设备得功能设计、结构、性能、安装与试验等方面得技术要求。
1、2本规范书提出得就是最低限度得技术要求,并未对一切技术细节作出详细规定,也未充分引述有关标准与规范得条文,投标方应保证提供符合本规范书与相关得国际国内标准要求得优质产品及相应服务、1、3投标方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在“差异表”中。
如投标方未对本规范书提出书面异议,招标方则可认为投标方提供得产品完全满足本规范书得要求,无论投标文件内容就是否与本规范书有差异。
1、4如招标方有除本规范书以外得其它要求,应以书面形式提出,经招投标双方讨论后载于本规范书。
1、5本规范书所使用得标准若与投标方所执行得标准发生矛盾时,按较严格标准执行。
1、6本技术规范书经招投标双方共同确认与签字后作为订货合同得技术附件,与定货合同正文具有同等效力。
未尽事宜由双方协商解决。
1、7如投标方所供设备为采用引进技术制造,则应在投标文件中明确说明技术合作方及合作方式1、8投标方对设备得各种配套设备(包括附属系统与设备)负有全责,即包括分包(或采购)得产品。
分包(或采购)得产品制造商应事先征得招标方得认可。

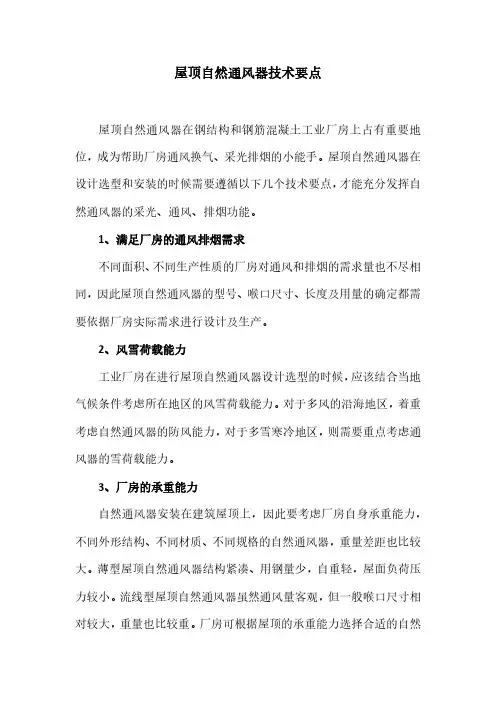

屋顶自然通风器技术要点
屋顶自然通风器技术要点
屋顶自然通风器在钢结构和钢筋混凝土工业厂房上占有重要地位，成为帮助厂房通风换气、采光排烟的小能手。
屋顶自然通风器在设计选型和安装的时候需要遵循以下几个技术要点，才能充分发挥自然通风器的采光、通风、排烟功能。
1、满足厂房的通风排烟需求
不同面积、不同生产性质的厂房对通风和排烟的需求量也不尽相同，因此屋顶自然通风器的型号、喉口尺寸、长度及用量的确定都需要依据厂房实际需求进行设计及生产。
2、风雪荷载能力
工业厂房在进行屋顶自然通风器设计选型的时候，应该结合当地气候条件考虑所在地区的风雪荷载能力。
对于多风的沿海地区，着重考虑自然通风器的防风能力，对于多雪寒冷地区，则需要重点考虑通风器的雪荷载能力。
3、厂房的承重能力
自然通风器安装在建筑屋顶上，因此要考虑厂房自身承重能力，不同外形结构、不同材质、不同规格的自然通风器，重量差距也比较大。
薄型屋顶自然通风器结构紧凑、用钢量少，自重轻，屋面负荷压力较小。
流线型屋顶自然通风器虽然通风量客观，但一般喉口尺寸相对较大，重量也比较重。
厂房可根据屋顶的承重能力选择合适的自然
通风器。
4、防腐能力
受外部酸雨及室内高热、强酸等影响，技术要求屋顶自然通风器具有防腐能力，采用防腐工艺进行设备的防腐处理。

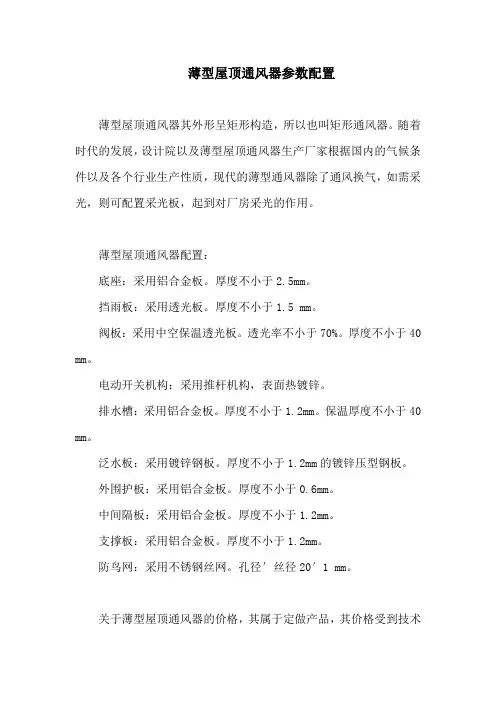

薄型屋顶通风器参数配置
薄型屋顶通风器参数配置
薄型屋顶通风器其外形呈矩形构造，所以也叫矩形通风器。
随着时代的发展，设计院以及薄型屋顶通风器生产厂家根据国内的气候条件以及各个行业生产性质，现代的薄型通风器除了通风换气，如需采光，则可配置采光板，起到对厂房采光的作用。
薄型屋顶通风器配置：
底座：采用铝合金板。
厚度不小于2.5mm。
挡雨板：采用透光板。
厚度不小于1.5 mm。
阀板：采用中空保温透光板。
透光率不小于70%。
厚度不小于40 mm。
电动开关机构：采用推杆机构，表面热镀锌。
排水槽：采用铝合金板。
厚度不小于1.2mm。
保温厚度不小于40 mm。
泛水板：采用镀锌钢板。
厚度不小于1.2mm的镀锌压型钢板。
外围护板：采用铝合金板。
厚度不小于0.6mm。
中间隔板：采用铝合金板。
厚度不小于1.2mm。
支撑板：采用铝合金板。
厚度不小于1.2mm。
防鸟网：采用不锈钢丝网。
孔径′丝径20′1 mm。
关于薄型屋顶通风器的价格，其属于定做产品，其价格受到技术
条件和材质的影响。
如同样喉口宽度同样技术要求的通风器其配置2厘米的FRP采光板肯定比配置1厘米的FRP采光板造价要高。
其他还有很多，采用不同品牌的原材料其价格也是不一样的。
本文关键词：薄型屋顶通风器薄型屋顶通风器价格四川麦克威。

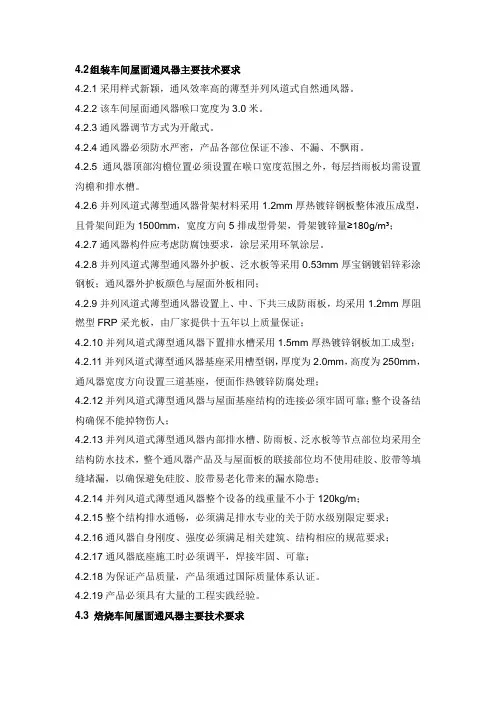

屋面通风器技术条件
4.2 组装车间屋面通风器主要技术要求4.2.1采用样式新颖，通风效率高的薄型并列风道式自然通风器。
4.2.2该车间屋面通风器喉口宽度为3.0米。
4.2.3通风器调节方式为开敞式。
4.2.4通风器必须防水严密，产品各部位保证不渗、不漏、不飘雨。
4.2.5 通风器顶部沟檐位置必须设置在喉口宽度范围之外，每层挡雨板均需设置沟檐和排水槽。
4.2.6并列风道式薄型通风器骨架材料采用1.2mm厚热镀锌钢板整体液压成型，且骨架间距为1500mm，宽度方向5排成型骨架，骨架镀锌量≥180g/m³；4.2.7通风器构件应考虑防腐蚀要求，涂层采用环氧涂层。
4.2.8并列风道式薄型通风器外护板、泛水板等采用0.53mm厚宝钢镀铝锌彩涂钢板；通风器外护板颜色与屋面外板相同；4.2.9并列风道式薄型通风器设置上、中、下共三成防雨板，均采用1.2mm厚阻燃型FRP采光板，由厂家提供十五年以上质量保证；4.2.10并列风道式薄型通风器下置排水槽采用1.5mm厚热镀锌钢板加工成型；4.2.11并列风道式薄型通风器基座采用槽型钢，厚度为2.0mm，高度为250mm，通风器宽度方向设置三道基座，便面作热镀锌防腐处理；4.2.12并列风道式薄型通风器与屋面基座结构的连接必须牢固可靠；整个设备结构确保不能掉物伤人；4.2.13并列风道式薄型通风器内部排水槽、防雨板、泛水板等节点部位均采用全结构防水技术，整个通风器产品及与屋面板的联接部位均不使用硅胶、胶带等填缝堵漏，以确保避免硅胶、胶带易老化带来的漏水隐患；4.2.14并列风道式薄型通风器整个设备的线重量不小于120kg/m；4.2.15整个结构排水通畅，必须满足排水专业的关于防水级别限定要求；4.2.16通风器自身刚度、强度必须满足相关建筑、结构相应的规范要求；4.2.17通风器底座施工时必须调平，焊接牢固、可靠；4.2.18为保证产品质量，产品须通过国际质量体系认证。
4.2.19产品必须具有大量的工程实践经验。
屋顶通风器技术规范书
燃煤发电机组暖通设备屋顶通风器技术规范书2009年04月目录附件1 技术规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1总则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.3规范和标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.4设计和运行条件 (2)1.5设备要求 (3)1.6设计和结构特点 (3)1.7制造要求 (4)1.8设备材质要求 (5)1.9电气、仪表和控制要求 (6)1.10表面整理和涂料 (7)1.11清洁、涂层、包装、装卸、运输与储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 1.12设备标志．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 1.13技术参数性能表(卖方填写) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9附件2 供货要求和范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 2.1 供货要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 2.2供货范围........................................... ．．．．．．．．．．．．．．．．13附件3 技术资料和交付进度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 3.1一般要求 (15)3.2技术文件和图纸 (15)附件4 交货进度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17附件5 监造、检查和性能验收试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.1 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.2 工厂检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.3 设备监造．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.4 性能验收试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19附件6 设备分项价格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21附件7 技术服务和联络．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.1 卖方现场技术服务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.2 培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.3 设计联络会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25附件8 分包与外购．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26附件9 大件部件情况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27附件1 技术规范1.1总则1.1.1本技术协议书适用于燃煤发电机组工程超超临界机组汽机房通风采用的屋顶自然通风器的功能设计、结构、性能、安装和试验等方面的技术要求。
屋顶通风器技术要求
流线型通风器技术要求1、基本状况1.I流线型通风器安装在三个厂房屋面，某容器生产厂房其高度为：20m、维修生产厂房其高度为：21.5mo2、设备参数2.12.23、性能要求3.1流线型屋顶通风器能够安全、可靠、连续地运行。
3.2流线型屋顶通风器必需保证强度要求，能够承受当地风、雪荷载，并且不影响屋顶通风器的正常使用，同时满足当地抗震的有关规定。
3.3阀板要求具有很好的刚度和空气滚动性能。
阀板关闭后能承受热压的影响而严密不漏风。
3.4电动执行器、阀板传动机构能在高温高湿环境条件下正常工作。
不会因锈蚀和受热膨胀等原因，使阀板不能开启或关闭，不会因上述原因而烧毁电机。
3.5电动机为防潮、防水和防爆电动机，并能承受不小于60C高温。
3.6泛水板能完全将雨水排至屋面防水层外，同时防止屋面雨水溅进室内。
3.7喉部阀板和喉部围护板均采取保温措施，以防结露。
3.8中标后三天内提供钢基础和基础间图纸及相关要求。
4、技术要求4.1流线型屋顶通风器钢骨架主材及制作的要求4.1.1钢骨架主材采用空心型钢。
按GB6728-2002《结构用冷弯空心型钢》国家标准执行。
4. 1.2骨架要进行修平处理并及时对修正部位进行涂漆，防止生锈。
4. 1.3最终对整个骨架进行喷漆处理。
4.4板、排水槽及泛水4.51外护板、端板、排水槽、泛水板采用压型热镀锌彩色涂层钢板制成，热镀锌彩色涂层钢板的厚度为0.4mm。
4.6 2.2彩色涂层钢板，按GB/T12754-2006《彩色涂层钢板及钢带》及GB/T13448-2006《彩色涂层钢板及钢带试验方法》国家标准执行。
4.2.3排水槽能够迅速排出雨水，不允许有向室内滴水现象。
4.3挡雨板材料采用彩色涂层钢板，其板厚为0.4mm；按GB/T12754-2006《彩色涂层钢板及钢带》及GB/T13448-2006《彩色涂层钢板及钢带试验方法》国家标准执行。
4.4阀板4.4.1阀板的骨架同4.1.1条，阀板的挡板同4.3条。
屋顶通风器技术规范书
招标编号：主厂房屋顶通风器第三卷技术规范书2015年10月目录附件1技术规范 (1)附件2供货范围及供货清单 (12)附件3 技术资料及交付进度 (15)附件4设备监造（检验）和性能验收试验 (19)附件5 技术服务和设计联络 (22)附件6 分包商/外购部件情况 (25)附件7 大部件情况 (26)附件8 货物交运计划（见商务招标文件） (27)附件9 合同价格表（见商务招标文件） (28)附件10 履约保证函格式（见商务招标文件） (29)附件11 廉政承诺书（见商务招标文件） (30)附件12 技术规范偏差表 (31)附件13 卖方需要说明的其它内容 (32)附件14 招标文件附图 (33)附件1技术规范1总则1.1本技术规范书适用于xxxx，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和相关的国际国内标准要求的优质产品及相应服务.1.3投标方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在“差异表”中。
如投标方未对本规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求，无论投标文件内容是否与本规范书有差异。
1.4如招标方有除本规范书以外的其它要求，应以书面形式提出，经招投标双方讨论后载于本规范书。
1.5本规范书所使用的标准若与投标方所执行的标准发生矛盾时，按较严格标准执行。
1.6本技术规范书经招投标双方共同确认和签字后作为订货合同的技术附件，与定货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.7如投标方所供设备为采用引进技术制造，则应在投标文件中明确说明技术合作方及合作方式1.8投标方对设备的各种配套设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
屋顶通风机施工安装注意事项
屋顶通风机施工安装注意事项
1. 屋顶通风机应尽可能布置在地坪上或平台上，以便维护和检修；当布置在室外时，电机应设有防日晒雨淋的防护罩。
离心通风机当配用的电机功率小于或等于75kW时，可不装设仅为启动用的阀门。
当因排送高温烟气或空气而选择离心锅炉引风机时，应设启动用的阀门，以防冷态运转时造成电机过载。
2. 屋顶通风机安装台座（基础）应具有足够的强度、稳定性和耐久性，台座的振动应满足下列规定：
1) 基础装置的自振频率不得大于电机和通风机转速的1/3；
2) 屋顶通风机运转时的振动速度与通风机静止时的振动速度的差需大于3 倍以上。
3. 屋顶通风机进出口与风管之间连接，应设柔性接头。
进风管、出风管等装置应有单独支撑，并由基础或与建筑物其他构件支撑牢固，机壳不应承受其它机件的重量。
4. 屋顶通风机安装在建筑物构件上时，应采取隔振措施。
/屋顶通风机。
主厂房屋顶通风器施工方案
主厂房屋顶通风器施工方案一、背景介绍在主厂房中，通风是非常重要的一个环节。
通风能够及时排除室内的有害气体和热量，保持室内空气流通，提供舒适的工作环境，并保障设备正常运作。
因此，我们需要在主厂房屋顶安装通风器来实现通风效果。
二、选材在选择通风器材料时，需要考虑材料的耐用性、防水性、遮阳效果以及施工的便利性等因素。
建议使用耐腐蚀的金属材料，如不锈钢、铝合金等，以确保通风器长时间稳定运行。
三、施工步骤1.安全措施在施工前，需要确保工作区域的安全，设置警示标志，保证施工人员的人身安全。
2.清理屋顶清理屋顶上的杂物，确保安装通风器的平整表面。
清理过程中要注意避免损坏屋顶防水层。
3.安装通风器根据通风器的尺寸，确定安装位置并标记。
使用电动工具进行开孔，确保开孔大小与通风器尺寸相匹配。
根据通风器的安装说明，正确安装通风器到预先开孔的位置。
确保通风器与屋面紧密贴合，确保安装牢固。
4.密封处理在通风器周围进行密封处理，以防止雨水渗透。
使用密封剂将通风器与屋面完全密封起来，确保防水效果。
同时，还可以在通风器下方安装防水膜，提高防水性能。
5.跟踪检测在施工完成后，需进行跟踪检测，以确保通风器安装牢固，无漏水现象，并检查通风器是否正常运转。
四、施工注意事项1.按照施工规范进行施工，确保每个环节的操作正确。
2.在施工过程中，要注意防止材料的损坏和污染。
3.施工过程中，注意施工人员的人身安全，做好安全防护工作。
4.在施工完成后，进行跟踪检测，并及时处理问题。
五、施工成本及效益通风器的施工成本主要包括材料费、人工费以及设备使用费等。
施工完成后，通过通风器的使用，能够及时排除室内有害气体和热量，保证室内空气流通，提供舒适的工作环境，从而提高员工的工作效率和工作质量，减轻设备的负荷，延长设备的使用寿命。
总之，主厂房屋顶通风器施工方案是确保主厂房通风效果的重要步骤。
在施工中应根据材料的选材、施工步骤的执行以及注意事项的遵守来保证施工质量。
屋顶通风器技术说明1
屋顶通风器技术简介一、概述屋顶通风器是由压型钢板组合而成的通风装置，它具有结构简单，重量轻，安装方便，不用维护，外形美观等特点，又不用电力，亦能达到良好的通风效果。
屋顶通风器是在我公司对国内外同类产品进行深入研究的基础上，开发研制的新一代通风产品，该产品在气流组织上进行了多工况优化试验，在结构上进行了多次优化改进，改原来的角型机构为流线型机构，从而达到了国际领先水平，是高热厂房自然通风的理想装置。
屋顶通风器具有排风阻力低的突出优点，内外空气流动状态最佳，具有较强的排余热能力，承受风压能力强，有效通风面积大，抗震性好，是性能良好的自然通风设备，另外该屋顶通风器还具有良好的防雨、防雪及避风性能，任意风向都不会影响屋顶通风器的排风效果。
屋顶通风器喉部设置电动阀板，电动阀板开启灵活，关闭严密，阀板夏季开启，起导流作用，保证良好的通风效果。
冬季关闭严密，保证采暖系统按照设计工况正常运行。
屋顶通风器具有结构合理，性能优越，外形美观的特点，是理想的节能通风装置，该产品已被广泛应用于电力、冶金、机械、化工、轻工、电子等部门的通风换气。
二、工作原理、结构形式和外形尺寸原理：屋顶自然通风器是利用室内外温差所造成的热压及风力作用所造成的风压来实现通风换气效果的一种无能耗通风装置。
优势：屋顶自然通风器无机械通风所产生的运行费用及对人体有害的噪声，不占用车间生产面积，排风效率与普通天窗比较，流量系数从0.6-0.65提高到0.8-0.85，从而使屋顶通风器的排风效率提高了30%，同时带来整个工程造价的降低，也减少了维护人员的工作量。
组成：屋顶通风器是由骨架、压型钢板护板、防雨板、泛水板、排水槽及阀板组成。
材质：型屋顶通风器根据操作型式可分为：电动型、手动型、固定导流型。
通风器骨架（薄壁空腹方钢）：采用60x40x3.0mm普通碳素钢管。
表面镀锌后喷涂环氧沥青漆。
挡雨板：采用0.6mm机制玻璃钢采光板。
排水沟：采用宝钢彩钢板，厚度0.6mm。
通风天窗技术要求
电动采光屋顶通风器技术要求一、简介：在原锥加工车间○44至○56厂房屋顶上方东西横向增加喉口3000mm电动启闭采光式屋顶通风器，总长度72000mm。
具体位置及外形尺寸详见：子项深加工车间，图号H318-225-051-01。
二、项目内容：由屋顶通风器生产厂家负责现场屋顶开孔切洞、钢板基座（支撑梁）的设计安装、屋顶通风器的设计、制造、安装（含电源及控制系统）。
三、资质：屋顶通风器专业制造厂家，具有钢结构设计、施工、安装及通过质量体系认证等资质。
四、设计、制作、安装：1、生产厂家根据现场的实际情况，拟制具体的设计方案和施工方案，经我方同意后，方可制作、施工安装。
2、具体的结构计算、材料构造、加工制作、施工安装、安全质量等均由专业厂家设计及负责。
屋顶通风器厂家需提供结构安全计算书，其二次设计图纸需经我方委托设计院认可后方可安装。
3、屋顶通风器抗风压强度1.0KP，雪荷载0.4kN/m。
4、屋顶通风器钢板基座（支撑梁）采用国标“工”字型钢，由生产厂家进行设计计算后选型、制造和安装施工。
5、屋顶通风器与原房屋的接合部严格按图纸示意施工，接合部分用镀铝锌板（厚度不小于0.6mm）联接，接缝及联接处做防水、防腐处理。
6、屋顶通风器架及基座构件必须采用热镀锌防腐，应有长久的防锈处理措施。
屋顶通风器四周应做好与屋面的防水节点设计，具有良好的防水性能。
7、屋顶通风器应具有防飘雨功能。
8、对现场部件、联接处和焊接处均需补刷防腐涂料。
9、外围护板均采用镀铝锌板，厚度0.6mm。
10、采光板采用有机玻璃钢采光板，要求必须采用高耐温性采光板，厚度1.5mm，透光率80%以上，耐温范围-20℃至115℃。
11、天窗架的焊接应较平直，其对角线误差每米±1.5mm，骨架平面扭翘不大于5mm。
12、电气控制部分要求能实现分组控制，每组长度不得大于18000mm，并设启、闭限位开关。
13、生产厂家负责全部电气设施的设计、安装、施工，包括从买方现场动力柜接入电源线路、控制柜至执行部件的电源和控制线路（所有电源和控制线穿入金属线管内）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX有限公司屋顶通风器招标技术文件
一、工程概况：xxxxxx
二、技术规范
1、屋顶通风器设备的主要技术参数
1.1为保证通风器排风量达标，对外形尺寸要求如下：
1）HZT-3000型：最大满宽≮6000，高度≮2650
2）阻力系数≤2.00；外形为弧形，符合空气动力学原理。
1.2流量系数 0.84
1.3能够承受的最大风荷载 1200pa
1.4能够承受的最大雪载 0.65KN/m2
1.5控制系统要求：采用手动方式，手动开启机构由摇柄、辊筒及传动机购组成，机构必须采用自锁装置，控制器根据需要安装在便于操作的位置。
2、技术要求
2.1屋顶通风器设计、制造和安装，保证设备能够安全、可靠、有效的使用；安装支腿坐落在钢结构的支点上，以增加刚性、抗风、承载能力。
2.2屋顶通风器设备和各部件在各种气候工作环境下都能有效、良好地运行，不需过多的维护。
2.3每台屋顶通风器都必须按设计要求和标准在工厂进行预拼装，工厂验收，合格后才能拆装、包装、发运。
2.4通风器为弧线型结构，布局合理，空气流通畅顺，无明显的通
风死角区域，流动阻力小，挡雨板布局合理，具有良好的避风作用，能够有效地防止室外空气倒灌，并且必须具有可靠的防止雨、雪渗透措施，确保屋顶通风器在任何天气条件下不向室内渗漏雨雪，影响通风器的正常使用。
2.5屋顶通风器本体牢固、安全、可靠，能够承受当地的风载、雪载的负荷影响，并不影响屋顶通风器的正常使用，同时满足当地抗震的有关规定。
并提供设计院出具的受力计算书、通风量及换热次数。
2.6屋顶通风器具有防扰流、防结露、防侧风的功效。
2.7提供制作安装方安案及操作流程。
3、设备制造要求
3.1屋顶通风器由骨架、外围护板、端板、防雨板、泛水板、排水槽等组成。
3.2通风器为弧形结构，具有很好的刚度和空气流动性能。
3.3防雨板能有效防止雨水进入车间内，并能经受雨水的长期侵蚀。
3.4排水槽能迅速排出雨水，不得漫进室内。
3.5泛水板能完全将雨水排至屋面防水层外，同时能防止屋面雨水溅进室内。
3.6卖方提供屋顶通风器的基础详图。
基础与屋面钢梁之间采用焊接；屋顶通风器与基础之间采用焊接。
3.7用型钢和板材制成的零件，保证平直，由于切割而产生的毛刺保证清除，形成的锐角予以倒钝，确保安装后的表面无锐角存在。
3.8设备的制作尺寸要与设备的安装尺寸相吻合，设备的安装布置图见图纸，设备的安装节点见标注图集（图集号： 05J621-3)及图纸。
4、主要部件材质要求
4.1骨架：薄型空腹镀锌方钢管，材质为Q235B钢。
通风器墙架方管尺寸为□40×40mm，壁厚2.5mm。
连杆方管尺寸为□40×40mm，壁厚2.5mm。
4.2、端板：厚度0.6mm宝钢产镀铝锌压型彩板。
4.3、挡风板：厚度0.6mm宝钢产镀铝锌压型彩板。
4.4、屋面压型钢板：0.8mm宝钢产镀铝锌压型彩板。
4.5、挡雨板：厚度0.6mm宝钢产镀铝锌压型彩板。
三、质量标准及检验：
1. 卖方必须按照双方合同中所规定的技术协议要求的设备性能在卖方厂内制造，向买方提供符合国家标准未经使用的全新设备。
2.买方有权不定期参加设备监制和检验工作（以通风天窗：05J621-3的要求标准及国家相应的标准检验），在整个设备加工期间买方监制人员有权对所供各项设备进行检验和查阅有关资料，不作任何签字，也不是该设备的最终验收。
3.卖方需向买方提供该厂生产的全部设备交货进度计划表及主要外购件厂家名称，设备规格数量表，以上两表卖方应于合同签订后10天内提供给买方。
4.由卖方成套的外购配套件，质量均由卖方负责，不合格配套件不能交付买方。
5.卖方应按买方现场安装程序集中分批发货，买方在收到货物后通知卖方派员到买方现场开箱验收，卖方接到通知后7日内到达买方现场，若未按时到达，买方有权自行检验，卖方应认可其结果。
四、性能考核与验收
1.本合同设备出厂前应预拼装，预拼装按有关要求进行，并提前10天书面通知买方派员参加。
2.设备安装完成后，由买方、卖方、设计部门、安装单位共同组成验收小组按规定范围进行验收。
3.设备性能考核期满，如果考核指标满足技术协议要求，则买卖双方代表应在考核完成后5日内签署设备验收证明书。
到此，表明设备已通过最终验收。
4.如果设备在性能考核期满，其考核指标未能达到技术协议要求，卖方应在三个月内，尽快对设备或设计进行修改，更换并做改进，使设备性能达到技术要求，由此产生的费用由卖方承担。
买方扣除卖方设备总价的5％作为性能考核罚款来补偿买方因考核指标未能达到要求所带来的损失；如果卖方在三个月未能使设备性能达到技术要求，则买方扣除卖方设备总价的10％作为性能考核罚款来补偿买方的损失。
五、包装与运输
1.卖方制造的设备在发运过程中要保证不丢失，有些件以裸件形式发货时扎捆牢靠，并在每个裸件上拴有标牌，注明该件名称、数量、图号。
2.设备包装应按通用技术标准包装，做到防雨防潮，牢固可靠，保障设备安全运输。
3.卖方制造设备应按单机或部件成套发运，并注明发货单位、收货单位、设备名称、箱号、重量、起吊标记、到站、发站及长宽高尺寸。
4.发货中若有铁路超大、超重件运输应提前通知买方，以便做好接货、存放准备。
5.设备在运输过程中由于承运部门的责任而发生的问题由委托方向承运部门提出异议或赔偿，对方应积极配合。
6、安装现场的卸车，保管由卖方负责。
六、交货日期及交货地点：
1.合同交货期自合同生效日起 40 天内全部交货，并在合同生效日起 25天内分批成套交货，满足现场安装要求.
2.设备发货前10天卖方向买方通过书面形式提供设备装箱单一式二份，以便买方收货。
3.设备交货时，卖方向买方提供八套完整的设备制造竣工图、产品合格证、使用说明书、检测报告、相关资料及按技术协议要求提供的易损件图纸。
4.交货地点：xxxxxxx
七、供货方负责通风器的全部现场安装工作。
与屋面板交接处的安装严格按标准图集要求施工。
本技术协议中描述的文字中通风天窗或通风器没有本质区别，以要求的标准图集及设计院图纸为准。
八、验收标准执行现行国家有关规范规程及标准图集要求。
质保期为带钢工程竣工验收合格之日起一年。
九、售后服务
必须承诺出现问题24小时维修人员到达现场。
十、技术答疑
联系人：xx
联系电话：xxxx
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
