甲醇制氢装置开工方案

合集下载

甲醇制氢生产装置设计

甲醇制氢生产装置设计

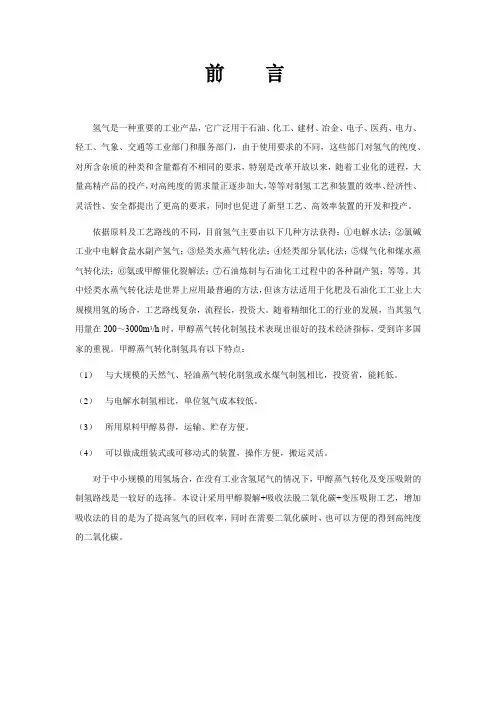

前言氢气是一种重要的工业产品,它广泛用于石油、化工、建材、冶金、电子、医药、电力、轻工、气象、交通等工业部门和服务部门,由于使用要求的不同,这些部门对氢气的纯度、对所含杂质的种类和含量都有不相同的要求,特别是改革开放以来,随着工业化的进程,大量高精产品的投产,对高纯度的需求量正逐步加大,等等对制氢工艺和装置的效率、经济性、灵活性、安全都提出了更高的要求,同时也促进了新型工艺、高效率装置的开发和投产。

依据原料及工艺路线的不同,目前氢气主要由以下几种方法获得:①电解水法;②氯碱工业中电解食盐水副产氢气;③烃类水蒸气转化法;④烃类部分氧化法;⑤煤气化和煤水蒸气转化法;⑥氨或甲醇催化裂解法;⑦石油炼制与石油化工过程中的各种副产氢;等等。

其中烃类水蒸气转化法是世界上应用最普遍的方法,但该方法适用于化肥及石油化工工业上大规模用氢的场合,工艺路线复杂,流程长,投资大。

随着精细化工的行业的发展,当其氢气用量在200~3000m3/h时,甲醇蒸气转化制氢技术表现出很好的技术经济指标,受到许多国家的重视。

甲醇蒸气转化制氢具有以下特点:(1)与大规模的天然气、轻油蒸气转化制氢或水煤气制氢相比,投资省,能耗低。

(2)与电解水制氢相比,单位氢气成本较低。

(3)所用原料甲醇易得,运输、贮存方便。

(4)可以做成组装式或可移动式的装置,操作方便,搬运灵活。

对于中小规模的用氢场合,在没有工业含氢尾气的情况下,甲醇蒸气转化及变压吸附的制氢路线是一较好的选择。

本设计采用甲醇裂解+吸收法脱二氧化碳+变压吸附工艺,增加吸收法的目的是为了提高氢气的回收率,同时在需要二氧化碳时,也可以方便的得到高纯度的二氧化碳。

目录1.设计任务书 (3)2.甲醇制氢工艺设计 (4)2.1 甲醇制氢工艺流程 (4)2.2 物料衡算 (4)2.3 热量衡算 (6)3.反应器设计 (9)3.1 工艺计算 (9)3.2 结构设计 (13)4.管道设计………………………………………....…5.自控设计………………………………………....…6.技术经济评价、环境评价………………………7.结束语………………………………………....……8.致谢………………………………………....………9.参考文献………………………………………....…附录:1.反应器装配图,零件图2.管道平面布置图3.设备平面布置图4.管道仪表流程图5.管道空视图6.单参数控制方案图1、设计任务书2、甲醇制氢工艺设计2.1 甲醇制氢工艺流程甲醇制氢的物料流程如图1-2。

加制氢装置首次开工方案

加制氢装置首次开工方案

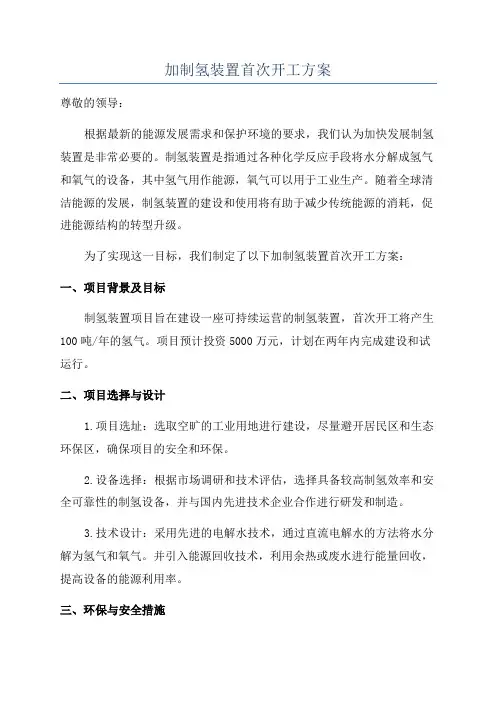

加制氢装置首次开工方案
尊敬的领导:
根据最新的能源发展需求和保护环境的要求,我们认为加快发展制氢装置是非常必要的。

制氢装置是指通过各种化学反应手段将水分解成氢气和氧气的设备,其中氢气用作能源,氧气可以用于工业生产。

随着全球清洁能源的发展,制氢装置的建设和使用将有助于减少传统能源的消耗,促进能源结构的转型升级。

为了实现这一目标,我们制定了以下加制氢装置首次开工方案:一、项目背景及目标
制氢装置项目旨在建设一座可持续运营的制氢装置,首次开工将产生100吨/年的氢气。

项目预计投资5000万元,计划在两年内完成建设和试运行。

二、项目选择与设计
1.项目选址:选取空旷的工业用地进行建设,尽量避开居民区和生态环保区,确保项目的安全和环保。

2.设备选择:根据市场调研和技术评估,选择具备较高制氢效率和安全可靠性的制氢设备,并与国内先进技术企业合作进行研发和制造。

3.技术设计:采用先进的电解水技术,通过直流电解水的方法将水分解为氢气和氧气。

并引入能源回收技术,利用余热或废水进行能量回收,提高设备的能源利用率。

三、环保与安全措施
1.设备排放控制:严格按照国家相关环保法规和标准,对项目的废气、废水、废渣进行处理和排放控制,确保环境不受污染。

2.安全管理:制定严格的设备操作规程和安全操作流程,加强对操作
人员的培训和管理,确保设备的正常运行和操作人员的人身安全。

3.突发事件应急预案:制定详细的突发事件应急预案,包括火灾、泄
漏等意外情况的处理措施和应对措施,确保项目的安全运行和生产。

四、投资与融资。

制氢装置开工操作规程

制氢装置开工操作规程

制氢装置开工操作规程制氢装置开工步骤可分为:装置气密、脱硫系统升温干燥硫化、低变干燥还原、中低压汽包建立液位、转化中变系统升温干燥、蒸汽并网,转化炉配汽配氢还原、脱硫系统切入转化、中变大循环系统、进干气进油、投用PSA系统、向外供氢等步骤。

1 催化剂装填1.1 反应器固定床催化剂装填1.1.1 准备工作与条件(1)相关的系统隔离,防止可燃气体、惰性气体进入反应器(2)反应器采样分析合格达到进人条件。

(3)反应器及内构件检验合格。

(4)反应器内杂物清理干净。

(5)搭好催化剂、瓷球防雨棚。

(6)按照催化剂的搬运要求将催化剂、瓷球搬运至现场进行合理堆放。

(8)对催化剂的数量及型号进行确认,将相同型号,相同生产批号的催化剂放在一起,并按照装剂的先后顺序摆放好,最好用警示牌加以区分。

(9)装催化剂所用的器具已齐备。

1.1.2 装填技术要求(1)必须严格按催化剂装填图的要求装填瓷球(柱)和催化剂。

(2)定期测量催化剂料面的高度,核算所装催化剂的数量和装填密度,尽可能使催化剂装填密度接近设计值。

(3)催化剂装填过程中,尽可能相同水平面的密度均匀,防止出现局部过松。

(4)催化剂的自由下落高度小于1.5米以免撞碎催化剂。

(5)在催化剂上站立或行走也会损坏催化剂,要求脚下拥有大的胶合板“雪橇”或在0.3m2的支撑板上工作,尽量减少直接在催化剂上行走。

(6)每层催化剂的料面要水平。

1.1.3 装填注意事项(1)催化剂搬至现场堆放后,应作好防雨措施。

(2)催化剂装进料斗时要检查,严禁杂物进入反应器。

(3)催化剂装填过程中,车间的质量监督人员若发现操作过程中存在影响装填质量的问题,停止装填操作,待问题处理完毕后方能继续装填。

(4)催化剂搬运过程中,应小心轻放,不能滚动。

(5)在天气潮湿的情况下,只有在装填催化剂时才将催化剂开封,并在装填催化剂的平台上架设帆布棚。

(6)在催化剂装填过程中,对催化剂的型号进行确认,检查催化剂的质量,防止结块的或粉碎的催化剂装进反应器。

加氢装置开工方案

加氢装置开工方案

加氢装置开工方案加氢装置是一种将氢加入到制造过程中的设备,主要用于增加物质的氢含量以改善其物理和化学性质。

该装置的开工方案应包括以下几个步骤:1.需求分析:确定加氢装置的用途和要求,包括加氢的物质和目标氢含量。

同时考虑到加氢对原材料和产品的影响,以及设备的性能和效率需求。

2.设计方案:根据需求分析,设计一个合理的加氢装置方案。

包括设备的结构、尺寸、工艺流程和控制系统等。

同时考虑到安全和环保因素,确保操作人员的安全和设备的可持续发展。

3.设备采购:根据设计方案,确定所需的设备和材料,并进行采购。

选择可靠的供应商,并考虑到设备的质量、性能和价格。

4.设备安装:按照设计方案,进行设备的安装和调试。

确保所有设备能够正常运行,并满足加氢的要求。

同时进行必要的安全检查和测试,确保设备的安全性和稳定性。

5.生产操作培训:为操作人员提供必要的培训,使其了解加氢装置的结构、原理和操作流程。

同时进行安全培训,教育操作人员如何正确使用设备,并采取必要的安全措施。

6.验收和调整:在设备正式投入生产之前,进行验收和调整。

检查设备是否按照设计要求正常运行,并进行必要的调整和改进。

确保设备能够满足生产的需求。

7.运营和维护:设备投入生产后,建立运营和维护体系。

定期进行设备的检查和维护,确保设备的正常运行。

同时根据生产情况,进行必要的调整和改进,提高加氢装置的效率和性能。

8.技术支持和改进:与设备供应商保持密切的合作,及时获取技术支持和更新的信息。

根据生产实际情况,不断改进加氢装置的工艺和设备,提高产品质量和生产效率。

通过以上步骤的实施,可以确保加氢装置的正常开工和稳定运行,提高产品质量和生产效率。

同时,加氢装置的开工方案应根据实际情况进行调整和改进,以适应不同的生产要求和技术发展。

甲醇制氢生产装置设计

甲醇制氢生产装置设计

生产能力为2800 m³/h 甲醇制氢生产装置设计前言氢气是一种重要的工业用品,它广泛用于石油、化工、建材、冶金、电子、医药、电力、轻工、气象、交通等工业部门和服务部门,由于使用要求的不同,这些部门对氢气的纯度、对所含杂质的种类和含量也有着不同的要求。

近年来随着中国改革开放的进程,随着大量高精产品的投产,对高纯氢气的需求量正在逐渐扩大。

烃类水蒸气转化制氢气是目前世界上应用最普遍的制氢方法,是由巴登苯胺公司发明并加以利用,英国ICI公司首先实现工业化。

这种制氢方法工作压力为2.0-4.0MPa,原料适用范围为天然气至干点小于215.6℃的石脑油。

近年来,由于转化制氢炉型的不断改进。

转化气提纯工艺的不断更新,烃类水蒸气转化制氢工艺成为目前生产氢气最经济可靠的途径。

甲醇蒸气转化制氢技术表现出很好的技术经济指标,受到许多国家的重视。

它具有以下的特点:1、与大规模天然气、轻油蒸气转化制氢或水煤气制氢比较,投资省,能耗低。

2、与电解水制氢相比,单位氢气成本较低。

3、所用原料甲醇易得,运输储存方便。

而且由于所用的原料甲醇纯度高,不需要在净化处理,反应条件温和,流程简单,故易于操作。

4、可以做成组装式或可移动式的装置,操作方便,搬运灵活。

前言 ----------------------------------------------- 2 目录 ----------------------------------------------- 3 摘要 ----------------------------------------------- 3 设计任务书 ----------------------------------------- 4 第一章工艺设计 ------------------------------------------ 51.1.甲醇制氢物料衡算 --------------------------------------1.2.热量恒算 ----------------------------------------------第二章设备设计计算和选型:塔、换热设备、反应器 ----- 82.1.解析塔的选择 ------------------------------------------2.2.换热设备的计算与选型 ----------------------------------2.3.反应器的设计与选型 ------------------------------------第三章机器选型------------------------------------------ 13 3.1.计量泵的选择 ------------------------------------------ 153.2.离心泵的选型第四章设备布置图设计---------------------------------- 15 4.1.管子选型 ---------------------------------------------- 17 4.2.主要管道工艺参数汇总一览表 ---------------------------- 84.3.各部件的选择及管道图 ----------------------------------第五章管道布置设计 ------------------------------- 16 5.1.选择一个单参数自动控制方案 ---------------------------- 21 5.2.换热器温度控制系统及方块图课设总结 ------------------------------------------- 28本次课程设计是设计生产能力为2800m3/h甲醇制氢生产装置。

加制氢装置首次开工方案

加制氢装置首次开工方案

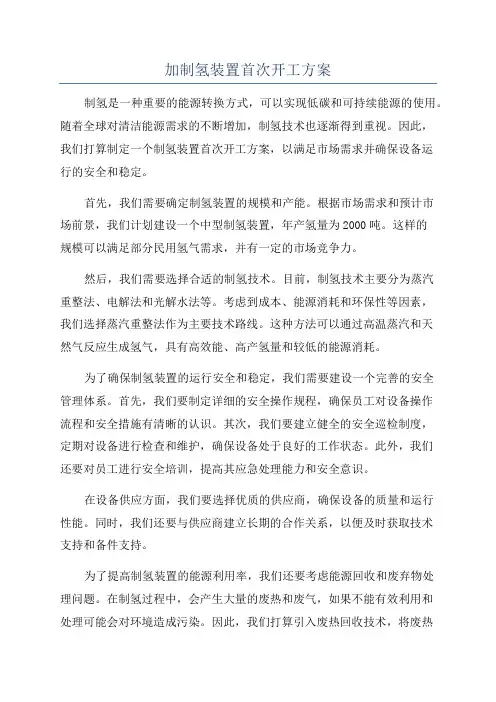

加制氢装置首次开工方案制氢是一种重要的能源转换方式,可以实现低碳和可持续能源的使用。

随着全球对清洁能源需求的不断增加,制氢技术也逐渐得到重视。

因此,我们打算制定一个制氢装置首次开工方案,以满足市场需求并确保设备运行的安全和稳定。

首先,我们需要确定制氢装置的规模和产能。

根据市场需求和预计市场前景,我们计划建设一个中型制氢装置,年产氢量为2000吨。

这样的规模可以满足部分民用氢气需求,并有一定的市场竞争力。

然后,我们需要选择合适的制氢技术。

目前,制氢技术主要分为蒸汽重整法、电解法和光解水法等。

考虑到成本、能源消耗和环保性等因素,我们选择蒸汽重整法作为主要技术路线。

这种方法可以通过高温蒸汽和天然气反应生成氢气,具有高效能、高产氢量和较低的能源消耗。

为了确保制氢装置的运行安全和稳定,我们需要建设一个完善的安全管理体系。

首先,我们要制定详细的安全操作规程,确保员工对设备操作流程和安全措施有清晰的认识。

其次,我们要建立健全的安全巡检制度,定期对设备进行检查和维护,确保设备处于良好的工作状态。

此外,我们还要对员工进行安全培训,提高其应急处理能力和安全意识。

在设备供应方面,我们要选择优质的供应商,确保设备的质量和运行性能。

同时,我们还要与供应商建立长期的合作关系,以便及时获取技术支持和备件支持。

为了提高制氢装置的能源利用率,我们还要考虑能源回收和废弃物处理问题。

在制氢过程中,会产生大量的废热和废气,如果不能有效利用和处理可能会对环境造成污染。

因此,我们打算引入废热回收技术,将废热用于提供制氢过程所需的热能。

同时,我们还会对废气进行处理,减少对大气环境的影响。

最后,我们需要进行项目的经济评估和市场调研。

在项目经济评估中,我们要考虑设备投资、运营成本和市场收益等因素,以确定项目的可行性和盈利能力。

在市场调研中,我们要了解市场需求和竞争情况,制定市场营销策略,确保制氢装置有市场份额和竞争力。

综上所述,制氢装置首次开工方案应包括制氢装置规模确定、技术路线选择、安全管理体系建立、设备供应和能源利用问题的解决,以及项目的经济评估和市场调研等内容。

加氢装置开工方案

加氢装置开工方案

加氢装置开工方案一、项目背景随着汽车工业的迅猛发展,传统燃油汽车对环境的污染日益严重,加之石油资源的不断减少,推广和发展新能源汽车成为了重要的方向之一、作为新能源汽车的重要组成部分,氢能源具有环保、高效、可再生等特点,因此得到了广泛的关注和研究。

为了满足未来氢能源汽车的发展需求,建设一座加氢装置显得非常迫切和必要。

二、项目目标1.建设一座具备年加氢能力10,000吨以上的加氢装置。

2.确保加氢装置运行稳定、安全可靠,同时满足环保要求。

3.实现加氢装置的自动化运营,提高生产效率。

三、项目规模1.加氢装置总面积为5000平方米,包括加氢设备厂房、储氢罐区、氢气纯化装置房间、控制室等。

2.加氢装置设备主要包括氢气发生装置、氢气储存系统、氢气纯化系统、氢气加压系统、安全保护系统等。

四、项目实施步骤1.前期准备(1)组建项目团队,确定项目负责人和各个子团队负责人。

(2)制定详细的项目计划,确定项目时间节点和目标。

(3)租赁或购买用地,并进行必要的环境评估和安全评估。

(4)申请必要的行政审批和建设许可。

2.设计和采购(1)根据实际需求,委托专业设计院进行加氢装置的设计和施工图纸编制。

(2)组织招标,选择合适的供应商进行设备和材料采购。

(3)与供应商签署合同,确保设备和材料的供应能够按时到位。

3.施工和安装(1)根据设计图纸,组织施工队伍进行土建和设备安装工作。

(2)制定详细的施工计划和工期安排,确保施工进度正常。

(3)严格按照相关安全规范进行施工,确保施工过程安全可靠。

4.调试和试运行(1)设备安装完成后,组织专业人员进行设备的调试和系统的运行测试。

(2)根据设备调试和运行测试的结果,对设备参数进行调整和优化,确保设备能够工作稳定。

5.正式运营(1)完成试运行并通过相关部门验收后,加氢装置正式投入运营。

(2)建立运营管理团队,负责加氢装置的日常运营和维护工作。

(3)制定详细的运营管理规范,确保加氢装置的运营安全可靠。

甲醇制氢生产装置汽化塔设计方案 (一)

甲醇制氢生产装置汽化塔设计方案 (一)

甲醇制氢生产装置汽化塔设计方案 (一)甲醇制氢生产装置的汽化塔是关键设备之一,它能够将甲醇和水加热并蒸发,产生的气体通过催化剂反应生成氢气和二氧化碳。

因此,汽化塔的设计方案应该十分严谨和科学,能够确保装置的性能和安全。

一、设计方案要遵照工艺流程,确定出压力、温度等工艺参数。

汽化塔的设计方案应该遵守甲醇制氢生产的工艺流程,根据不同甲醇配比、不同反应器产气量等参数,确定出汽化塔的操作压力、操作温度、气体流量等关键工艺参数,以确保产气量和气质的稳定性和符合要求。

二、汽化塔的尺寸应满足生产要求,同时考虑安全使用。

汽化塔的尺寸应根据生产要求和工艺参数,经过精心的计算和测试,确定出最合适的尺寸。

在设计方案中要考虑到塔高、内径、储气量等参数,同时保证塔的强度和稳定性,在设计方案中要进行多次模拟和实际测试,确保汽化塔的尺寸和结构可以承受正常运气和意外情况的影响,避免出现安全隐患。

三、汽化塔的催化剂材料和分布应优化设计。

汽化塔内的催化剂是制氢反应不可或缺的重要部件,催化剂的优化设计可以增强制氢反应的速度和效率,提高碳氢化合物的转化率和产气质量。

在设计方案中需要考虑到催化剂选择、催化剂料层分布、催化剂生命周期等参数因素,以确保催化剂在汽化塔内的最优工作状态。

四、汽化塔的散热和防腐设计应符合国家标准。

汽化塔的设计方案中还应该包括散热和防腐处理方案,散热方案包括集气系统、冷却系统等部分的设计,以确保塔内气体在反应过程中不过热,保证反应性能和安全性。

防腐设计则涉及内部材料和涂层的选择,以应对化学物质的腐蚀和氧化等现象,达到降低设备损耗和提高设备寿命的目的。

总之,在设计甲醇制氢生产装置汽化塔的方案时,应尽可能考虑到所有可能影响装置性能和安全的因素,设计出最合理有效的方案,以确保设计方案实际被成功实施。

甲醇制氢生产装置设计

甲醇制氢生产装置设计

生产能力为2800 m3/h 甲醇制氢生产装置设计、八氢气是一种重要的工业用品,它广泛用于石油、化工、建材、冶金、电子、医药、电力、轻工、气象、交通等工业部门和服务部门,由于使用要求的不同,这些部门对氢气的纯度、对所含杂质的种类和含量也有着不同的要求。

近年来随着中国改革开放的进程,随着大量高精产品的投产,对高纯氢气的需求量正在逐渐扩大。

烃类水蒸气转化制氢气是目前世界上应用最普遍的制氢方法,是由巴登苯胺公司发明并加以利用,英国ICI 公司首先实现工业化。

这种制氢方法工作压力为2.0-4.0MPa, 原料适用范围为天然气至干点小于215.6 C的石脑油。

近年来,由于转化制氢炉型的不断改进。

转化气提纯工艺的不断更新,烃类水蒸气转化制氢工艺成为目前生产氢气最经济可靠的途径。

甲醇蒸气转化制氢技术表现出很好的技术经济指标,受到许多国家的重视。

它具有以下的特点:1 、与大规模天然气、轻油蒸气转化制氢或水煤气制氢比较,投资省,能耗低。

2、与电解水制氢相比,单位氢气成本较低。

3、所用原料甲醇易得,运输储存方便。

而且由于所用的原料甲醇纯度高,不需要在净化处理,反应条件温和,流程简单,故易于操作。

4、可以做成组装式或可移动式的装置,操作方便,搬运灵活。

目录前言--------------------------------- 2目录--------------------------------- 3摘要--------------------------------- 3设计任务书----------------------------- 4第一章工艺设计--------------------------- 51.1.甲醇制氢物料衡算--------------------------------1.2.热量恒算------------------------------------第二章设备设计计算和选型:塔、换热设备、反应器--------- 82.1.解析塔的选择---------------------------------2.2.换热设备的计算与选型-----------------------------2.3.反应器的设计与选型------------------------------第三章机器选型--------------------------- 133.1.计量泵的选择--------------------------------- 153.2.离心泵的选型第四章设备布置图设计------------------------ 154.1.管子选型------------------------------------ 174.2.主要管道工艺参数汇总一览表-------------------------- 84.3.各部件的选择及管道图-----------------------------第五章管道布置设计------------------------- 165.1.选择一个单参数自动控制方案-------------------------- 215.2.换热器温度控制系统及方块图课设总结------------------------------- 28摘要本次课程设计是设计生产能力为2800m3/h 甲醇制氢生产装置。

制氢车间开工方案

制氢车间开工方案

一、开工前的准备工作1、检查调试动力设备,加好合格的润滑油并盘车; 400#PSA 系统调试完成;所有仪表调试完成;催化剂填装完毕;用空气吹扫——清除设备和管道中的杂质;吸附剂填装完毕;整个系统气密合格;催化剂还原完毕。

2、关闭所有排凝阀、排污阀、放空阀、进料阀、取样阀、泵的出入口阀;开启冷却水;仪表空气进工段总阀;打开仪表电源、气源开关;压力表及变送器前手阀;开启转化炉后至转化气缓冲罐 V204 放空管间的所有阀门;关闭转化炉R201 先后阀。

3、对装置进行分段置换①200#转化炉前的置换:打开氮气自外界来的手阀 V2022,转化炉前氮气手阀 V2091B 和取样阀,把管线内空气排净后,关闭取样阀。

打开氮气手阀 V2091A,向转化炉通氮气。

打开转化炉进口阀 V2038,使转化炉前系统升压,待压力达到 0.4MPa 时,开启汽化塔顶放空阀 V2035,汽化塔排凝阀 V2030 和 V2031,过热器排凝阀 V2041A 和 V2041B,原料进料泵 P201 出口阀和放空阀,缓慢泄压至微正压,关闭放空和排凝,重新对系统充压。

如此反复充压、泄压 2~3 次,分析系统中气体氧含量低于 0.5%时,置换合格。

使系统压力为 0.2~0.3MPa,关闭转化炉进口阀 V2038。

②200#转化炉后的置换:打开转化炉的出口阀 V2047,对转化炉后系统充压,待压力达到 0.4MPa 时,打开水洗塔后放空阀V2059,转化气缓冲罐后放空阀 V2067,脱盐水泵 P202 出口阀和放空阀,缓慢泄压至微正压。

关闭放空和排凝,重新对系统充压。

如此反复充压、泄压 2~3 次,分析系统中气体氧含量低于 0.5% 时,置换合格。

使系统压力为 0.2~0.3MPa,关闭转化炉出口阀V2047,关闭转化炉前氮气手阀 V2091A 和V2091B。

③400#的置换:把程控阀全部打开,开启程控阀区的所有手阀(排凝、放空除外,不开逆放总阀)、调节阀及调节阀先后阀和旁路阀,安全阀前手阀。

制氢开工方案范文

制氢开工方案范文

制氢开工方案范文制氢是指将水分解成氢气和氧气的过程。

氢气是一种清洁、高能量的燃料,可以广泛应用于汽车、工业生产、能源储备等领域。

本文将探讨制氢的开工方案。

在制氢的开工方案中,电解水法是最受关注的。

它的简单、高效、环保等特点使得它成为制氢的首选方法。

下面将从设备选型、工艺流程、能源供应等方面介绍制氢的开工方案。

设备选型:在电解水法制氢中,需要选择适合的电解槽。

电解槽的选型应考虑安全性、稳定性和电解效率等因素。

常见的电解槽有固态电解槽、液态电解槽和固液共存电解槽等。

固态电解槽适用于小规模的制氢,液态电解槽适用于中等规模的制氢,而固液共存电解槽适用于大规模的制氢。

工艺流程:电解水法制氢的工艺流程主要包括水处理、电解反应和气体处理等步骤。

首先,需要对水进行处理,除去其中的杂质和离子。

然后将纯净水注入到电解槽中,进行电解反应,将水分解成氢气和氧气。

最后,将氢气和氧气分离并储存。

能源供应:电解水法制氢需要大量的电能供应。

因此,在制氢的开工方案中,需要考虑能源供应的可靠性和可持续性。

可以选择利用风能、太阳能等可再生能源进行制氢,以降低对传统能源的依赖。

此外,制氢的开工方案还需要考虑水资源的合理利用和废水的处理等问题。

制氢需要大量的水资源,因此在选址时要考虑水源的充足性。

另外,废水处理是制氢过程中的重要环节,需要对产生的废水进行处理,以防止对环境造成污染。

总之,制氢是一项重要的技术,具有广阔的应用前景。

在制氢的开工方案中,应选择适合的电解槽设备,合理设计工艺流程,并选择可靠和可持续的能源供应。

此外,还应注重水资源的合理利用和废水的处理。

通过科学规划和高效运营,制氢产业有望发展成为一个重要的清洁能源领域。

甲醇装置净化气制氢方案探讨

甲醇装置净化气制氢方案探讨
颗粒 的抗破 碎 强度 ,当然 有效 的操作 调节 也能 起 到 良好 的辅 助作 用 。
( ) 在造粒 系统 开车 、增 减 负荷 等 情况 下 , I

般 选 择 5~1 i 、投 1~ 0 m n关 2组 喷 头 进 行 负
荷 调整 ,严 禁 频 繁 、反 复 或者 大 幅 度 调整 负荷 ,
元 ,提 纯得 到高 纯度 的产 品氢气 。解 吸气经 解 吸
气 压缩 机增 压后返 回到净化 气 中。
综 合考 虑原 料气 的处理 量 、吸附 压力 、原料
组成 、投 资和 占地 因 素 ,采 用 1 3—6 P P A 0— / S 工艺 。该 方案 共有 非 标 设 备 1 7台 :气 液分 离 器
第 4期

冰 等 : 甲醇装 置净化 气制 氢方案探 讨
- l 4・
膜分 离法 即 中空纤 维膜分 离技 术 ,是 以中空 纤 维膜两 侧 气体 的分 压 差 为 推动 力 ,通 过 溶 解 、 扩散 、解 吸等步骤 ,产 生组 分 间传 递率 的差 异而 实现气 体分 离 的。该法 的优 点 :装 置 占地 面积较 小 ,操 作简 单 ,开工率 高 ;尾气 压力损 失少 ,压 缩功耗 少 ;投 资省 。该法 的缺 点 :氢 气 纯 度 低 , 最高 只有 9 . % ;氢 气 回 收率 低 ,仅 7 . % 一 79 96
第 4期 21 0 2年 7 月
中 氮

No 4 . Βιβλιοθήκη M- ie to e o riie o r s S z d Nir g n usFetlz rPr g e s
J1 2 1 u. 0 2
甲醇 装 置 净 化 气 制 氢 方 案 探 讨

甲醇制氢装置开工方案

甲醇制氢装置开工方案

甲醇制氢开工方案开工前准备工作1、所有消缺项目全部完成,各部门验收合格2、现场卫生已清理彻底3、开工物资具备条件4、各设备备用正常5、公用工程系统能正常投用6、电器、仪表正常,联锁校验完成7、调度中心、设备中心、储运、化验室、保运队伍等单位联系畅通。

8、开工方案审批、技术交底完成一装置的吹扫及冲洗1.1 吹扫及冲洗的目的1.1.1 通过吹扫及冲洗,清除施工过程中进入设备、管道中的焊渣、泥沙等杂物,以及管道内的油污和铁锈。

1.1.2 对设备和管道中的每对法兰和静密封点进行初步的试漏、试压。

1.1.3 贯通流程,熟悉基本操作,暴露有关问题。

1.2 吹扫介质1.2.1 对装置的甲醇裂解、PSA、导热油炉管线、辅助管道等系统的主要工艺管道及设备,用氮气进行吹扫。

1.2.2对循环水管道、脱盐水管道、净化压缩空气管道以及非净化压缩空气管道,用各自本身的介质进行冲洗。

1.3 吹扫及冲洗的原则和注意事项1.3.1 吹扫前要掌握每一条管道的吹扫流程、吹扫介质和注意事项,清楚吹扫介质的给入点和临时给入点、每条管道的排放点和临时排放点。

对排污点,要做好遮挡工作,防止将污物吹入设备或后续管道。

1.3.2 引蒸汽吹扫时,要注意防止水击、防止发生烫伤等人身事故。

1.3.3 吹扫的顺序一般是先主管、后支管,分段进行。

吹扫前应把调节阀、孔板、流量计拆除,若调节阀没有付线,应装上短节,以利后续管道的吹扫。

1.3.4 各吸附塔应和管路系统一同吹扫,为保证吹扫时不损伤程控阀密封面,PSA部分应采用爆破式吹扫,即在各总管端头加石棉垫,然后向塔内充压缩气直到压缩气体将石棉板冲破为止。

应特别注意:吹扫时应把程控阀门取下来,再进行吹扫,以免损伤密封面。

1.3.5 吹扫及冲洗应分段进行。

遇到阀门时应在阀门前拆开法兰,并在拆开法兰处插入铁片,以便排出污物。

吹扫干净后,再把上法兰,并开大阀门进行后续管道的吹扫。

管道上的单向阀如与吹扫、冲洗的流向不符,则要转向。

制氢开工方案

制氢开工方案

制氢开工方案一、开工步骤N 2→C1001/A →F1001→R1001→E1007→V1010→返回C1001/A轻油预热炉变温绝热ZnO ZnO转化炉蒸汽蒸汽发生器中变中变气冷却系统终分液灌PSA去加氢去火炬开工冷却分液系统氮气氢气原料气分液罐氮气氢气净化风原料预处理系统-硫化方案Ⅱ:冷氮循环工艺流程:N2→C1001/B→F1001→R1002/A→F1002→E1001→R1003→E1002/AB→E1003→V1002→E1004→V1003→E1005→V1004→C1001/2 →R1002/B轻油预热炉变温绝热ZnOZnO转化炉蒸汽蒸汽发生器中变中变气冷却系统终分液灌PSA去加氢去火炬开工冷却分液系统氮气氢气原料气分液罐氮气氢气净化风Ⅲ:热氮循环工艺流程N 2→C1001/B(A)→F1001→R1002/A →F1002→E1001→R1003→E1002/AB →E1003→V1002→E1004→V1003→E1005→V1004→C1001/B(A) →R1002/B轻油预热炉变温绝热ZnOZnO转化炉蒸汽蒸汽发生器中变中变气冷却系统终分液灌PSA去加氢去火炬开工冷却分液系统氮气氢气原料气分液罐氮气氢气净化风Ⅳ:转化入口配蒸汽工艺流程C-1001/B(A)→F1001→R1002/A→F1002→E1001→R1003→E1002/AB→E1003→V1002→E1004→V1003→E1005→V1004→C1001/13(A) →R1002/B轻油预热炉变温绝热ZnO ZnO转化炉蒸汽蒸汽发生器中变中变气冷却系统终分液灌PSA去加氢去火炬开工冷却分液系统氮气氢气原料气分液罐氮气氢气净化风Ⅴ:转化入口配氢,转化中变催化剂还原,中变催化剂放硫工艺流程C-1001/B(A)→F1001→R1002/A→R1002/B→F1002→R1003→E1002/AB→E1003→V1002→E1004→V1003→E1005→V1004→C-1001/B(A)轻油预热炉变温绝热ZnO ZnO转化炉蒸汽蒸汽发生器中变中变气冷却系统终分液灌PSA去加氢去火炬开工冷却分液系统氮气氢气原料气分液罐氮气氢气净化风Ⅵ:转化催化剂还原结束,加氢反应器升温工艺流程C-1001/B(A)→F1001→R1001→R1002/A→R1002/B→F1002→E1001→R1003→E1002/AB→E1003→V1002→E1004→V1003→E1005→V1004→C-1001/B(A)轻油预热炉变温绝热ZnOZnO转化炉蒸汽蒸汽发生器中变中变气冷却系统终分液灌PSA去加氢去火炬开工冷却分液系统氮气氢气原料气分液罐氮气氢气净化风Ⅶ:焦化干气进转化,PSA 投运工艺流程:焦化干气→V1001→C1001/A(B)→F1001→R1001→R1002/A →R1002/B →F1002→E1001→E1002/AB →E1003→V1002→E1004→V1003→E1005→V1004→PSA →氢→加氢→解析气→转化炉顶轻油预热炉变温绝热ZnO ZnO转化炉蒸汽蒸汽发生器中变中变气冷却系统终分液灌PSA去加氢去火炬开工冷却分液系统氮气氢气原料气分液罐氮气氢气净化风。

加制氢装置首次开工方案

加制氢装置首次开工方案

加制氢装置首次开工方案
一、开工准备
1.确定工程投资:根据设计图纸和工程量表等材料,确定工程投资额,并且安排专家对设计图纸进行审查、核对、验收;
2.验收主体工程:验收施工现场的地基、建筑及管理人员,根据《建
设工程施工质量验收验收条例》等标准进行验收,及时把握工程施工质量;
3.开展可靠性分析:在新增设备安装完成后,对新装备的设定参数进
行确认,重点对关键参数及新设备、新材料的可靠性及安全性进行分析;
4.现场安全实施:在新增设备安装完成后,按照施工安全规程及操作
规程,对施工现场的安全状况进行检查,确保新设备安装可靠、安全;
5.设备验证:在新增设备安装完成后进行合规验证,重点对新设备的
性能、可靠性及安全性进行检验,确保其在现场能正常安全的运行;
6.安排生产试运行:根据新增装置的设计参数和工况,合理安排试运行,确保新设备的正常运行,并实施数据监测,确保装置的性能符合预期;。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

甲醇制氢开工方案开工前准备工作1、所有消缺项目全部完成,各部门验收合格2、现场卫生已清理彻底3、开工物资具备条件4、各设备备用正常5、公用工程系统能正常投用6、电器、仪表正常,联锁校验完成7、调度中心、设备中心、储运、化验室、保运队伍等单位联系畅通。

8、开工方案审批、技术交底完成一装置的吹扫及冲洗1.1 吹扫及冲洗的目的1.1.1 通过吹扫及冲洗,清除施工过程中进入设备、管道中的焊渣、泥沙等杂物,以及管道内的油污和铁锈。

1.1.2 对设备和管道中的每对法兰和静密封点进行初步的试漏、试压。

1.1.3 贯通流程,熟悉基本操作,暴露有关问题。

1.2 吹扫介质1.2.1 对装置的甲醇裂解、PSA、导热油炉管线、辅助管道等系统的主要工艺管道及设备,用氮气进行吹扫。

1.2.2对循环水管道、脱盐水管道、净化压缩空气管道以及非净化压缩空气管道,用各自本身的介质进行冲洗。

1.3 吹扫及冲洗的原则和注意事项1.3.1 吹扫前要掌握每一条管道的吹扫流程、吹扫介质和注意事项,清楚吹扫介质的给入点和临时给入点、每条管道的排放点和临时排放点。

对排污点,要做好遮挡工作,防止将污物吹入设备或后续管道。

1.3.2 引蒸汽吹扫时,要注意防止水击、防止发生烫伤等人身事故。

1.3.3 吹扫的顺序一般是先主管、后支管,分段进行。

吹扫前应把调节阀、孔板、流量计拆除,若调节阀没有付线,应装上短节,以利后续管道的吹扫。

1.3.4 各吸附塔应和管路系统一同吹扫,为保证吹扫时不损伤程控阀密封面,PSA部分应采用爆破式吹扫,即在各总管端头加石棉垫,然后向塔内充压缩气直到压缩气体将石棉板冲破为止。

应特别注意:吹扫时应把程控阀门取下来,再进行吹扫,以免损伤密封面。

1.3.5 吹扫及冲洗应分段进行。

遇到阀门时应在阀门前拆开法兰,并在拆开法兰处插入铁片,以便排出污物。

吹扫干净后,再把上法兰,并开大阀门进行后续管道的吹扫。

管道上的单向阀如与吹扫、冲洗的流向不符,则要转向。

吹扫、冲洗干净后再装好。

沿线的各排凝点或放空点也要逐个打开,排出污物,直至把全部管道吹扫干净为止。

1.3.6 在吹扫冲洗的过程中,要注意吹扫、冲洗有关跨线和小管道,以保证装置吹扫、冲洗不留死角。

1.3.7 吹扫冲洗过程中应反复憋压几次,但压力不能超过该设备管道的操作压力。

在憋压过程中,应检查各静密封点的泄漏情况。

如发现泄漏应做好标记和记录,待卸压后处理。

1.3.8 在吹扫及冲洗带安全阀的设备管道时,应把安全阀拆除,吹扫完后再装上。

1.3.9 在吹扫经过泵的管道时,介质应走泵的跨线。

吹扫一段时间后,拆开入口法兰,吹扫泵入口管道,干净后装上过滤网和法兰,吹扫出口管道。

在吹扫入口管道时,要做好泵入口的遮挡工作,防止杂物吹入泵体内。

没有跨线的泵,可将其出口管道反吹。

1.3.10 在吹扫各容器、塔、反应器时,应由里向外吹。

一般不准直接向容器、塔、反应器里吹扫、冲洗。

1.3.11 在吹扫冷换设备时,不论壳程、管程,在入口处均应拆开法兰。

待管道吹扫干净后,再装上法兰,让介质通过。

二导热油炉部分开车开车过程分冷态和热态两个步骤进行。

注油时,高位槽放空阀和辅助排气阀门打开,导热油管线的阀门全部开启。

然后开启注油泵往高位槽注油,高位槽液位到2/3时,开启循环泵,压力表摆动说明系统油不够,继续往高位槽补油,直至压力表平稳。

2.1 冷态调试2.1.1目的*检查各单元设备的运转正常与否*检查冷态条件下的系统运行正常与否。

*使操作工熟悉和掌握操作要领。

2.1.2要求*冷态运行4〜8 小时,无异常,操作机构调节灵活。

*所有电机转向正确,设备负荷正常,动作正常,连续运行2 小时以上。

*循环油泵在水压试验前应进行冷态调试。

*做好调试运行记录,及时排除可能出现的故障。

*做好调试前的一切准备工作2.1.3冷态调试步骤*检查所有设备及管线安装是否符合图纸要求。

*检查系统试压冲扫是否符合要求。

*检查电器系统及控制仪表是否接妥。

*将热油循环泵轴承箱及其它转动机构根据要求注入润滑油或润滑脂。

*用手转动电机主轴、检查有无机械故障。

*将各运动机构单机试运行,检查设备运转方向是否正确,声音是否正常*调节系统各个阀门,为注油、试车做好准备。

*注油泵向高位槽注油。

*启动热油循环泵。

*观察热油循环泵进出口压力、炉本体压降及进出口油温,排烟温度等仪表的工作显示是否正常。

*冷态运行连续四小时以上,如无异常现象,方可进行热态调试注意事项:1、冷油循环3-4小时,观察循环泵进出口压力表,温度表等仪表显示是否正常,直至压差波动转向平稳,检查系统内无阻塞和泄漏现象,清理过滤器2-3次后方可进行热态调试。

2、升温时,每小时升2-3度,期间注意压力表、电流表的摆动情况,高位槽排气量的大小及液位的高低。

如果压力表、电流表摆动大,高位槽排气量大,高位槽液位上下波动大,这时把引风和鼓风关闭,燃气炉调成小火或关闭,压力表、电流表稳定后再继续升温,待油温升到110-120℃时保持12小时。

继续以3-5℃/h的温度升温,继续观察压力表、电流表,如果摆动大,停止升温,保持恒温,待压力表稳定后,继续以3-5℃/h的速度升温,直到150℃。

继续以5-10℃的速度升温,期间仍要注意压力表的摆动情况,如有摆动,停止升温,待稳定后继续升到180-220℃保持12小时。

然后关闭辅助排气阀门,再以10℃/h的速度升温到260℃左右,并全面控制各仪表的正常显示。

3、注意事项:(1)升温完毕,辅助排气阀门必须关闭。

(2)辅助排气阀门关闭三天后,高位槽温度降至70℃以下,高位槽温度超过70℃禁止使用。

(3)停炉时,油温降至80℃以下停循环泵。

(4)突然停电,开启冷油置换阀门,把炉体内热油置换到低位槽,以延长锅炉及导热油的使用寿命。

或启用备用电源保持油循环。

(5)压差不稳定时,不得投入使用。

(6)高温状态时要确保导热油循环良好。

(7)正常工作时,高位槽内导热油应保持高液位,贮油槽内导热油应处于低液位。

(8)应按规定对各机械润滑点注油。

(9)煮油温度不得超过导热油的允许工作温度。

(10)紧急停炉时,不得用水重浇炉膛。

(11)不同品种导热油一般不得混用。

(12)首次升温速度必须按升温曲线进行。

(13)应建立设备运行台帐热态调试应包括用热设备在内的运行操作。

注:煮油操作应在导热油厂家指导下进行,煮油的温度曲线最终由导热油厂家提供,若煮油与导热油炉烘炉同时进行,应相互同时兼顾两者的升温曲线。

三催化剂还原甲醇裂解催化剂出厂时呈氧化态,在使用前需要将其中的CuO 还原为具有活性的金属铜。

还原反应如下:CuO+H2=Cu+H2O +86.6KJ/mol此反应为强放热反应,为防止还原反应带来的剧烈温升,避免催化剂烧毁,应严格控制氢气配入量和还原反应温度。

3.1催化剂还原条件3.1.1还原介质还原介质用氮气+氢气。

甲醇裂解催化剂还原是强放热反应,因此工业上不能用纯氢还原。

根据还原要求还原介质采用氮气输送,在氮气中配有一定比例的氢气以控制反应温度。

3.1.2还原温度120℃;180℃;200℃;220℃3.1.3还原压力还原压力一般为0.5MPa3.1.4 还原空速氮空速>100h-1。

3.2催化剂还原升温方法催化剂处于还原态或部分处于还原态,此种情况反应器床层升温必须在还原性气氛中进行。

用氮气循环升温至反应器床层温度高于水蒸汽露点温度以上20℃时,向系统缓慢配入氢气,再按还原温度慢慢提升还原温度以及配氢量。

催化剂还原步骤改好催化剂还原循环升温流程,启动压缩机建立氮气循环,其循环量5000Nm3/h 左右,入口压力维持在0.1MPa 左右。

3.3建立导热油炉系统循环。

3.3.1装置升温前,首先要用氮气对系统进行气密试验并置换合格。

3.3.2 以上步骤合格后,按一下步骤进行催化剂还原,两台反应器同时进行脱水,反应器可两台同时还原或分两组还原。

催化剂还原气循环气流向如下:K-201→E-111AB→E-112→E-113→R-111→E-111AB→V-103→A-101→E-104→C-101→V104→K-2011)开启导热油系统,按导热油炉操作要求使导热油循环升温2) 对系统进行氮气置换。

开启解吸气压缩机,通过氮气补充及放空,使系统氧含量降至0.1%以下,停止氮气补充。

3) 待反应器床层温度达105℃时,恒温4 小时,脱除催化剂中的物理水分,催化剂床层温度自动上升时,认为脱水已经结束。

切忌在催化剂脱水结束之前提温,以防导致催化剂破碎。

然后以5-10℃/h 速度升温至120℃,恒温 2 小时。

(此部分和两台反应器同时进行),系统维持120℃,压力0.5MPa 左右,切除一台反应器,向系统缓慢配氢。

首次配氢浓度为0.5%(v/v)。

待系统稳定后,再将氢气浓度调到1%。

4) 当循环气进出反应器氢浓度达到平衡时,保持反应器入口氢浓度1%,以5-10℃/h 速度升温,直到反应器床层温度达到220-230℃。

待反应器进、出口氢浓度平衡时缓慢提高氢浓度至4-5%。

5) 当反应器进、出口氢浓度再次达到平衡时,以5-10℃/h 速度继续升温至系统温度达到250℃,恒温。

当反应器进、出口氢浓度平衡时,再将反应器入口氢浓度提高到10%,待进、出口氢浓度平衡时,认为催化剂还原结束。

6) 将还原结束的反应器切出,切入另一台反应器,重复3-5 步骤,直至还原结束。

切换时注意反应器进口循环气的氢气浓度小于0.5%(v/v),必须检验合格后方可切入未还原的反应器。

还原可两台同7) 整个还原过程中,应严格控制反应器出口温度的升高速度和幅度。

若出现温升太大或太快的情况,应立即加大氮气量并停止氢气配入。

3.3.3催化剂钝化操作凡是还原过(包括未还原完全)的催化剂要卸出前,都必须钝化,若生产中要长期停车,为了保护催化剂,也必须作钝化处理。

未钝化前反应器必须保持正压,禁止空气进入。

钝化系统与还原系统相同,阀门开或关相同。

钝化过程与还原过程同为强放热反应,必须注意氮、氧气配比及系统循环气量。

钝化过程温度低于60℃,不需外界供热。

钝化具体操作按催化剂使用说明书进行3.3.4催化剂的保护1) 还原后的催化剂绝对禁止与氧气或空气接触。

2) 催化剂使用中应尽量避免中途停车。

每停一次车,尽管采取了钝化或氮气保护操作,还是会影响催化剂使用寿命。

3) 催化剂的升温和降温都必须缓慢进行,禁止急速升温和降温。

4) 在满足生产能力、产率的前提下,催化剂应在低温下操作,有利于延长催化剂使用寿命。

5) 绝对禁止含硫、磷、卤素元素等有毒物质混入系统,以免造成催化剂中毒。

6) 对装置使用的原料甲醇、脱盐水、氮气、氢气等必须符合要求,严格规范检测程序。

7)如发现有异常特别是反应系统异常,应立即停车分析检查,排除后裂解部分工艺流程简述:自装置外来的甲醇原料进入甲醇缓冲罐(V-101),经甲醇泵(P-101A/B)加压后与酸性水(从水洗塔(C-101)底部及反应气第一分液罐(V-103)来)按一定比例混合后,进入原料-反应气换热器(E-111AB、E-121AB)与反应产物换热升温,并混入经过解吸气压缩机(K-201)加压的提氢解吸气。
