电梯分类以及结构
电梯的结构
曳引钢丝绳
标号：
８×１９Ｓ—ＮＦ—１６—１５００（双） 右交—ＧＢ８９０３—８８
钢丝绳最少应有两根，每根钢丝绳应是独立的。曳引钢丝 绳的张力应保持一致，相互间的张力差应在5%以内。
曳引钢丝绳
选用：我国电梯安全规范规定：对于独立悬 挂绳数３根或３根以上的曳引驱动时，安全 系数不小于１２。对于两根钢丝绳悬挂的曳 引驱动，安全系数不小于１６。
报废标准：
钢丝磨损量达到原直径的４０％时，此绳无断 丝也应报废。
当钢丝绳发生机械损伤，断丝集聚，直径相对 公称直径减小7％时，应立即报废。
报废标准：
钢丝绳的断丝数在规定长度内达到表所列规定 的数时应报废
当钢丝绳变形时报废。
电梯机房部分
限速器－安全钳 控制柜
井道部分
导向机构
作用：保证轿厢和对重在井道内以规定的规 迹上下运动
电梯的结构
电梯的结构：
1.从机械和电器上划分 机械部分：曳引系统、轿厢和 门系统、平衡系统、导向系统 及机械安全保护装置等。 电器控制部分：电力拖动系统、 运行逻辑功能控制系统和电气 安全保护等。
2.空间上划分： 机房部分 电源开关、曳引机、 控制柜(屏)、选层器、导向轮、 减速器、限速器、极限开关、 制动抱闸装置、机座等。 井道部分 导轨、导轨支架、 对重装置、缓冲器、限速器张 紧装置、补偿链、随行电缆、 底坑和井道照明等。
曳引轮
工作原理：当曳引轮转动时，通过曳引绳和曳引轮之间的摩 擦力(也叫曳引力)，驱动轿厢和对重装置上下运动。电梯运 行时，钢丝绳将电梯的垂直运动转化为限速器的旋转运动
曳引轮的材料及结构
材料：曳引轮的材质对曳引钢绳和绳轮本身的使用寿命都有 很大影响。由于曳引轮要承受轿厢、载重量、对重等装置的 全部重量，所以在材料上多用球墨铸铁，以保证一定的强度 和韧性；因为球状石墨结构能减小曳引钢丝绳的磨损。
电梯定义及分类电梯基本构造及工作原理
电梯定义及分类（一）定义根据《特种设备目录》，电梯是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降或者平行运送人、货物的机电设备，包括载人（货）电梯、自动扶梯、自动人行道等。
非公共场所安装且仅供单一家庭使用的电梯除外。
即升降式电梯和自动扶梯与自动人行道统称为电梯。
（二）分类根据《特种设备目录》，电梯分为4个类别、10个品种：（1）曳引驱动：通过曳引轮绳槽与曳引钢丝绳的摩擦传动实现钢丝绳两端的轿厢和对重上升或下降运行的电梯。
目前大部分电力驱动的电梯都采用该种驱动方式。
（2）强制驱动：用钢丝绳缠绕卷筒以卷扬驱动方式使轿厢升降的电梯。
此类电梯结构较简单，但因卷筒容绳量有限而使电梯的行程较短，且发生过卷扬时易导致钢丝绳被拉断，故较少使用。
（3）液压驱动：液压电梯是靠电力驱动液压泵输送液压油到液压缸,直接或间接驱动轿厢的电梯。
常用于负载大、速度慢及行程短的场合，如停车场、工厂及低层的建筑中。
（4）乘客电梯：为运送乘客而设计的电梯。
其特点是：运行安全舒适装饰新颖美观；为便于乘客进出轿厢，迅速疏散，一般轿厢宽度尺寸比深度大，其比例约在10:7 ~10:9。
（5）载货电梯：通常有人伴随，主要为运送货物而设计的电梯。
其特点是：结构牢固；为节约投资和保证良好的平层精度，额定速度较低；轿厢容积比较大，一般轿厢深度大于宽度或两者相等。
注：载货电梯没有不可以载人的规定，但考虑到载货电梯配重较重，载荷轻易造成冲顶，所以载货电梯通常由人伴随的运货，原则不能单独载人。
（6）防爆电梯：一般称具有防爆性能的电梯为防爆电梯。
防爆电梯的原理与一般电梯的原理一样，只是防爆电梯除了具备一般电梯所必须的性能外，还必须具有防爆性能。
常见应用于化工生产厂区。
（7）消防员电梯：消防员电梯是指安置在建筑的耐火封闭结构内，具有前室和备用电源，在正常情况下为普通乘客使用，当建筑发生火灾时其附加的保护、控制和信号等功能可专供消防员使用的电梯，能将消防员及其设备运送至指定楼层，从而提高作战效率，节约消防员体力。
电梯的基本结构认识
电梯的基本结构认识电梯是一种用于垂直运输人员和物品的交通工具。
它由多个组成部分组成，包括电梯轿厢、钢丝绳、电动机、控制系统以及安全装置等。
下面将详细介绍电梯的基本结构。
1.电梯轿厢电梯轿厢是电梯的乘坐区域，用来运载乘客或货物。
它通常由坚固的金属材料制成，如钢铁或铝合金。
电梯轿厢有各种规格和尺寸，以适应不同的使用需求。
部分电梯还配备了内部装饰，如地毯、灯光和镜子等，提供更加舒适的乘坐环境。
2.电动机电动机是电梯的驱动力源。
它通常安装在电梯轿厢的顶部或底部，通过转动驱动轮来带动电梯轿厢上升或下降。
电动机通常是交流电动机或直流电动机，具有足够的功率和扭矩以提供足够的动力。
3.钢丝绳钢丝绳是连接电动机和电梯轿厢的组成部分。
它由多股细钢丝扭成的绳索制成，具有很强的抗拉强度和耐久性。
钢丝绳通过滑轮或齿轮系统与电动机相连，将电动机的动力传递给电梯轿厢。
4.控制系统电梯的控制系统是一个复杂的系统，用于监控和控制电梯的运行。
它包括控制面板、按键、传感器和电路等组成部分。
乘客通过按压电梯内外的按钮来选择目的楼层，控制系统通过对电动机的控制来实现电梯的运行。
控制系统还具备安全功能，如紧急停止按钮、防止超载和电梯故障时的紧急疏散等。
5.安全装置电梯的安全装置是确保乘客和货物安全的关键部分。
其中包括限速器、安全锁、行程开关和缓冲器等。
限速器使用离心力感应电梯速度，当电梯速度超出安全范围时，它会触发制动器阻止电梯的继续上升。
安全锁用于防止电梯轿厢脱离钢丝绳，行程开关用于监测电梯轿厢的位置。
缓冲器则用于减少电梯的冲击力，在电梯到达目的楼层时提供平稳停车。
除了上述基本结构，还有其他一些辅助设备和部件，如照明系统、通信系统和监控系统等。
它们为电梯的使用和维护提供便利，提高了电梯的安全性和便利性。
总之，电梯是一种复杂的机械设备，它包含了多个部件和系统，通过电动机的驱动和控制系统的调控，实现了人们的垂直运输需求。
了解电梯的基本结构有助于我们更好地理解其工作原理，从而更好地使用和维护电梯。

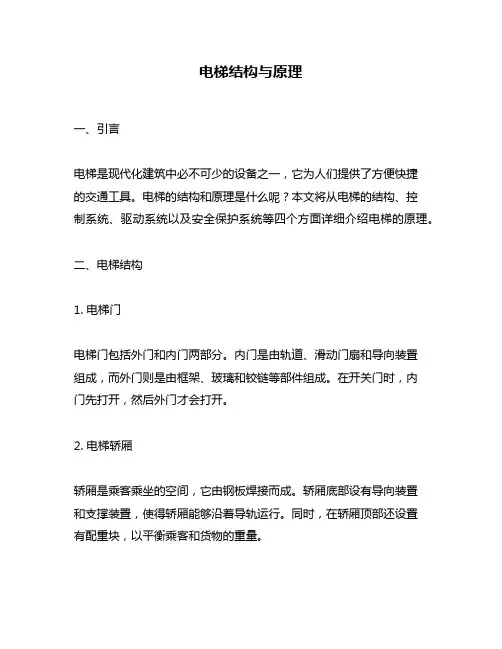

电梯结构与原理
电梯结构与原理一、引言电梯是现代化建筑中必不可少的设备之一，它为人们提供了方便快捷的交通工具。
电梯的结构和原理是什么呢？本文将从电梯的结构、控制系统、驱动系统以及安全保护系统等四个方面详细介绍电梯的原理。
二、电梯结构1. 电梯门电梯门包括外门和内门两部分。
内门是由轨道、滑动门扇和导向装置组成，而外门则是由框架、玻璃和铰链等部件组成。
在开关门时，内门先打开，然后外门才会打开。
2. 电梯轿厢轿厢是乘客乘坐的空间，它由钢板焊接而成。
轿厢底部设有导向装置和支撑装置，使得轿厢能够沿着导轨运行。
同时，在轿厢顶部还设置有配重块，以平衡乘客和货物的重量。
3. 导轨导轨分为上导轨和下导轨两种。
上导轨用于支撑和引导轿厢运行时所需的摩擦力，并且还能够承受轿厢的垂直重量。
下导轨则用于支撑和引导配重块。
4. 驱动系统驱动系统主要由电机、减速器和传动装置组成。
电机提供动力，减速器将电机的高速旋转转换为轿厢和配重块所需的低速旋转，传动装置则将电机的输出转矩传递到牵引绳上。
5. 牵引绳牵引绳是连接轿厢和配重块的钢丝绳，它们通过滑轮组来实现运行。
在运行过程中，牵引绳会不断地卷绕在滑轮上并产生摩擦力，从而使得轿厢和配重块能够平稳地运行。
三、控制系统1. 电梯控制柜电梯控制柜是整个电梯控制系统的核心部件，它包括主控板、调度板、门机板等多个子板。
主控板负责整个系统的数据处理和信号调度，调度板则负责调度各个楼层之间的乘客和货物运输。
2. 限位开关限位开关是一种安全保护装置，它可以检测轿厢和配重块在运行过程中的位置，并且能够在达到极限位置时自动停止电梯的运行。
3. 电气安全装置电气安全装置主要包括断路器、熔断器、接触器等部件。
它们能够保证电梯在运行时不会出现电路故障，从而保证了乘客和货物的安全。
四、驱动系统1. 交流电机交流电机是驱动系统中最常用的一种电机，它能够提供高效率和高性能的动力输出。
同时，由于交流电机具有较高的转矩和转速范围，因此它可以适应不同类型的载荷和工作条件。
电梯的构造
电梯运行时同时运转。运行速度越大，
甩锤离心力越大。当轿厢运行速度达
到额定速度的115％以上时，甩锤突
出部分会挂住锤罩突出部分，推动绳
轮、锤罩、拨叉、压绳舌往前一个角
度，把钢丝绳紧紧卡在绳轮槽和压绳
舌之间，使钢丝绳停止运动。
Flyweight-甩锤,stationary-锤罩，anchor pin-锚脚
2.1 电梯
一、电梯构造
甩球式限速器。
原理与甩锤式基本相同。
轿厢速度增大令甩球离心力增大。当速度超过超速开关时， 杠杆系统使开关动作，切断控制电路。如果电梯仍然告诉 运动，甩球进一步张开，通过连杆推动卡爪动作。卡爪把 钢丝绳卡住，引起安全钳动作，把轿厢卡在导轨上。
2.1 电梯
一、电梯构造
当限速装置采用甩锤式限速器时，与其配套使用的是瞬时动作安全钳。 当限速装置为弹性甩锤式或甩球式时，采用滑移动作安全钳。
导轨 导靴 导轨架
导向 系统
2.1 电梯
一、电梯构造
6.导向系统
轿厢以两根（至少）导轨和对重导轨限定了轿 厢与对重在井道中的相互位置；导轨架作为导 轨的支撑件，被固定在井道壁上；导靴安装在 轿厢和对重架的两侧（轿厢和对重各自装有至 少四个导靴），导靴的靴衬（或滚轮）与导轨 工作面配合，使一部电梯在曳引绳的牵引下， 一边为轿厢，另一边为对重，分别沿着各自的 导轨作上、下运行。
2.1 电梯
一、电梯构造
9.重量平衡系统
重量平衡系统由对重和重量补偿装置组成。对重由 对重架和对重块组成。对重将平衡轿厢自重和部分 的额定载重。重量补偿装置是补偿高层电梯中轿厢 与对重侧曳引钢丝绳长度变化对电梯平衡设计影响 的装置。
2.1 电梯
一、电梯构造 9.重量平衡系统

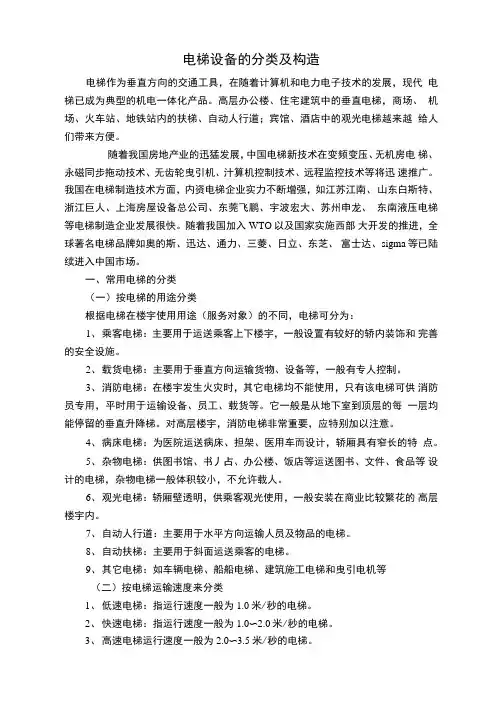

电梯设备的分类及构造
电梯设备的分类及构造电梯作为垂直方向的交通工具，在随着计算机和电力电子技术的发展，现代电梯已成为典型的机电一体化产品。
高层办公楼、住宅建筑中的垂直电梯，商场、机场、火车站、地铁站内的扶梯、自动人行道；宾馆、酒店中的观光电梯越来越给人们带来方便。
随着我国房地产业的迅猛发展，中国电梯新技术在变频变压、无机房电梯、永磁同步拖动技术、无齿轮曳引机、汁算机控制技术、远程监控技术等将迅速推广。
我国在电梯制造技术方面，内资电梯企业实力不断增强，如江苏江南、山东白斯特、浙江巨人、上海房屋设备总公司、东莞飞鹏、宇波宏大、苏州申龙、东南液压电梯等电梯制造企业发展很快。
随着我国加入WTO以及国家实施西部大开发的推进，全球著名电梯品牌如奥的斯、迅达、通力、三菱、日立、东芝、富士达、sigma等已陆续进入中国市场。
一、常用电梯的分类（一）按电梯的用途分类根据电梯在楼宇使用用途（服务对象）的不同，电梯可分为：1、乘客电梯：主要用于运送乘客上下楼宇，一般设置有较好的轿内装饰和完善的安全设施。
2、载货电梯：主要用于垂直方向运输货物、设备等，一般有专人控制。
3、消防电梯：在楼宇发生火灾时，其它电梯均不能使用，只有该电梯可供消防员专用，平时用于运输设备、员工、载货等。
它一般是从地下室到顶层的每一层均能停留的垂直升降梯。
对高层楼宇，消防电梯非常重要，应特别加以注意。
4、病床电梯：为医院运送病床、担架、医用车而设计，轿厢具有窄长的特点。
5、杂物电梯：供图书馆、书丿占、办公楼、饭店等运送图书、文件、食品等设计的电梯，杂物电梯一般体积较小，不允许载人。
6、观光电梯：轿厢壁透明，供乘客观光使用，一般安装在商业比较繁花的高层楼宇内。
7、自动人行道：主要用于水平方向运输人员及物品的电梯。
8、自动扶梯：主要用于斜面运送乘客的电梯。
9、其它电梯：如车辆电梯、船船电梯、建筑施工电梯和曳引电机等（二）按电梯运输速度来分类1、低速电梯：指运行速度一般为1.0米/秒的电梯。
第一节 电梯的种类和组成
第一节电梯的种类和组成本节介绍了电梯的分类、组成，通过学习应对电梯的定义和电梯的多种分类方法有一定的认识，并了解集选控制、并联控制和群控电梯的操控方式。
电梯是现代建筑物中必不可少的配套设施之一。
所谓电梯，指的是用电力拖动轿厢运行于铅垂的或倾斜不大于15°的两列刚性导轨之间，运送乘客或货物的固定设备。
电梯属于起重机械，是一种间歇动作的升降机械，主要担负垂直方向的运输任务。
自1857年美国人奥的斯研究试验成功世界上的第一台载人电梯问世以来，各国电梯技术特别是先进系统一直在不断地发展。
今天，奥的斯Odyssey电梯系统把梭动系统、电梯系统所采用的水平和垂直运输技术与先进的计算机调度技术结合在一起，由一个计算机导航系统来控制的若干个轿厢可以在一个井道内上下移动，轿厢在一个楼层排队而不会发生碰撞；轿厢可以停放在电梯井道之外，供使用者上下；也可以使电梯进入建筑物以外的一个位置，如进入一个停车场；经过一段横向的移动，人员站在同一部电梯内便可到达建筑物内的顶部；横向运动的应用能够使电梯的轿厢相互错开，可以减少一座建筑物中所需电梯井道的数目并且能够节省大量的空间。
迅达Mobile电梯是一种全新的载客运输系统，它不需要悬挂钢丝绳，不需要机房，井道占用每层楼的面积很小，能够在2～3天内安装完毕并交付使用；它具有全新的设计：一个轻质铝材轿厢，一个控制器，一个高效电动机；推动力来自电动机，它推动两对聚氨酯滚轮在两根中空圆柱的特制轨道上运行；每对滚轮由一个主动驱动轮和一个被动惰轮组成，用强力弹簧压紧在铝材轨道上，以提供足够的摩擦力来保证轿厢的起止和运行；为了防止自支撑铝材圆柱的横向位移，需要把它固定在井道壁上，但井道并不支撑整个系统的重量；对重被巧妙地隐藏在铝材圆柱内，使风格更简洁。
当前电梯电力拖动方面，用交流变频变压调速的方式已经成为高速电梯的主流，现代电梯技术强调运行质量和降低噪声，电梯的速度已经达到了16.7m/s。
最全的家用电梯介绍
很多需要安装家用电梯的客户都会有这样的感受，当咨询了几个电梯厂家后，被各种电梯的名词搞蒙了，一会儿曳引、一会儿钢丝绳，还有液压等多个种类的电梯，看的多了反而不知道该怎么选了。
今天就系统的给大家介绍一下各种类型的家用电梯，从电梯的分类、性能参数开始说，然后讲到各种类型别墅适合装哪种电梯，然后再分析其优缺点。
首先来了解一下家用电梯的分类。
根据驱动方式不同家用电梯基本可以分为：曳引电梯、液压电梯、强制驱动电梯、螺杆电梯、磁悬浮电梯以及真空电梯等；根据结构类型家用电梯基本可以分为：龙门结构电梯、半龙门结构电梯、背包结构电梯、平台式电梯等；根据传动介质家用电梯又分为：钢丝绳传动电梯、钢带传动电梯、链条传动电梯、齿条传动电梯、电磁传动电梯、气压传动电梯等。
下面开始把比较常见的电梯类型和大家介绍一下：一、先说最常见的常规家用电梯产品：曳引电梯（传动介质有钢丝绳、钢带和链条等），这种类型的电梯市场占有率最高，结构符合力学特征也最稳定，你可能会说这种电梯既然优势这么明显直接购买安装不就行了，不用再纠结选择了，但是不是每家都能安装的，接着往下看其结构原理图吧。
如图所示，顶部电机带动滑轮连接轿厢和配重上下。
优点:1、结构简单，可靠性高。
2、运行平稳，所有结构的家用电梯里结构最稳定的。
3、噪音较低（钢带传动介质要比钢丝绳和链条运行声音更低）。
4、可以做大轿厢、大载重的，一般商用电梯都是这种结构。
其缺点也就是为什么说不是所有客户都能安装的，请看下面：1、必须要底坑（底部得有个方坑用来安装缓冲器、涨紧轮以及预留箱底厚度空间等），一般产品最小300mm（毫米），最大2000mm的都有。
无法下挖地坑的现场、叠拼别墅的上叠和顶层复式这种家用电梯客户因为没法做底坑，可以直接放弃了。
2、需要顶层高度较高，图上也能看出来所有的设备都在顶部，肯定需要高度啊。
一般最小2800mm，斜顶的、顶层比较矮的也可以放弃了。
3、曳引电梯需要的空间比较大，对于寸土寸金的别墅空间来说占用空间是比较大的。
电梯结构原理介绍
蜗轮蜗杆传动曳引机
行星传动曳引机
皮带传动曳引机
永磁同步无齿轮曳引机
永磁同步无齿轮曳引机
制动器
• 要求： • 参与制动轮或盘的施力机械部件应分两组装设； • 主电源（动力电）失电或控制电源失电，制动器 必须自动动作； • 切断制动器电流，至少应由两个独立的电气装置 来实现。 • 轿厢载有125％Q以额定速度下行时，能使曳引机 停止运转； • 需要时可手动松闸
中分式层门
变频电机与同步带传动的门机
中分门联动
旁开门联动
单折臂联动机构 摆杆式双折联动机构
门锁安全触点型式
一种倒装式门锁装置
六、安全钳与限速器
• 安全钳是一种使轿厢（或对重）停止运动的机械 装置。凡是由钢丝绳或链条悬挂的载人轿厢均要 设安全钳 当底坑下有过人的通道或空间时，对重也需 设安全钳。
6、曳引轮槽磨损的原因
1）、曳引轮本身 2）、绳的构造、材质及其物理特性 3）、运行高度 4）、载荷 5）、曳引机的驱动特性 6）、环境和保养
二、电梯曳引机
有齿轮曳引机 由电动机、制动器、减速箱、盘车装置 及底座等组成。
无齿轮曳引机 由电动机、制动器、盘车装置及底座等 组成。
蜗杆上置的悬臂曳引机
电梯的分类
5、按操纵控制方式分类（手柄开关、按钮、 信号、集选、并联、群控） 6、按机房分类（上置式、下置、侧置、有/ 无机房） 7、按轿厢分类（单或双轿厢） 8、按载重量分类（大吨位、小吨位）
特殊电梯
• 斜行电梯
• 双轿厢电梯（固定层距或可变层距） • Twin 电梯（一个井道中有两个独立轿厢） • 轿厢可转移的电梯（奥特赛系统）
电梯结构原理介绍
一、电梯的基本结构
1、曳引系统（曳引机、钢丝绳、导向轮等） 2、导向系统（导靴、导轨及导轨支架） 3、门系统（轿门、层门、门传动系统、门锁） 4、轿厢（轿架、轿底、轿壁、轿顶等） 5、重量平衡系统（对重或平衡重、补偿装置） 6、电力驱动系统（曳引机、供电及驱动器、速度 反馈） 7、电气控制系统（控制屏、平层装置、位置显
第6节 电梯的分类、结构
01
电梯是由电力来驱(拖)动的。
02
电梯是沿着垂直方向运行的一种提升 设备,可以是载人的,也可以是载货的。 轿厢要方便于乘客乘坐或承载货物。
03
二、电梯的分类
（1）按用途分 乘客电梯 载货电梯 客货(两用)电梯 病床电梯 杂物电梯 住宅电梯 特种电梯 ……
二、电梯的分类
（2）按运行速度分 速度≤1.0m/s,通常用在10层以下的建筑物内,客货 两用电梯或货梯。 1.0m/s<<2.0m/s, 通常用在 10 层以上的建筑物内。 2.0m/s≤≤3.0m/s, 通常用在 16 层以上的建筑物内。
低速电梯 快速电梯 高速电梯
超趙高速电梯 ≥3.0ms,通常用在超高层建筑物内。
二、电梯的分类
（3）按曳引电动机的供电电源分 交流双速电梯 采用交流异步双速电动机拖动,速度一般不大于1.0m/s。 交流调速电梯
采用交流异步电动机拖动 ,具有较大调速范围 ,目前速度多为1-2.0m/s。
直流电梯 采用直流电动机拖动 , 一般用在 2.0m/s 以上的高速电梯上。
门的一侧,厅门设在通向井道的入口处,客梯的轿门与 厅门均采用封闭式门。轿门的开与关一般由装在轿 厢顶上的自动开关门机构带动 ,并通过系合装置与层 门门锁的配合,带动厅门开与关。
三、电梯的机械结构
（4）机械安全保护系统
电梯的机械安全保护系统除前已提及的制动器、 厅门和轿门、安全触板、厅门门锁、轿顶安全栅栏、
其电气控制系统主要由装设在机房内的控制柜、轿厢内
的操纵箱以及安装在机房、井道、厅门、轿相顶和底坑 中的电器元件组成。电梯总体结构如图5-1所示。
三、电梯的机械结构
曳引系统轿厢 对重装置 导向系统 厅轿厢和开关门系统 机械安全保护系统
电梯的主要零部件及原理
（5）重量平衡系统
功能： 使对重和轿厢能达到相对的平衡，在电梯工作中 能够使轿厢与对重间的重量差保持在某一个限额之 内，保证电梯的曳引传动平稳、正常。 组成：由对重装置和重量补偿装置组成。 对重装置起到相对平衡轿厢重量的作用，它与轿厢相 对悬挂在曳引钢丝绳的另一端。 补偿装置的作用是：当电梯的提升高度超过30m 以上时，由于曳引钢丝绳和控制电缆的自重，使得 曳引轮的曳引力和电动机的负载发生变化，补偿装 置可弥补轿厢两侧重量不平衡。这就是保证轿厢侧 与对重侧重量比在电梯运行过程中不变。
5、电梯基本工作原理
安装在机房的电动机通过减速箱、制动器等组成的曳引机，使曳引钢丝绳通 过曳引轮，一端连接对重装置，一端连接轿厢，轿厢和对重装置的重力使曳引钢 丝绳压紧在曳引轮绳槽内产生摩擦力，这样曳引机转动，带动曳引轮转动，驱动 钢丝绳，拖动轿厢和对重作相对运动。即轿厢上升，对重下降，轿厢下降，对重 上升。于是轿厢和对重就在井道内沿着各自的导轨上下往复运行，电梯就能执行 它竖直升降的任务。 轿厢与对重能作相对运动时靠曳引绳和曳引轮间的摩擦力来实现的。这种力 就称为曳引力，要使电梯运行，曳引力T必须大于或等于曳引绳中较大载荷力P1与 较小载荷力P2之差
（2）导向系统
导向系统功能：限制轿厢和对重的活动自由度，使轿厢和对重只沿着各自的导 轨作升降运动，使两者在运行中平稳，不会偏摆。 导向系统的组成和位置： 不论是轿厢导向还是对重导向均由导轨、导靴和导轨架组成。 轿厢以两根导轨和对重以两根导轨限定了轿厢和对重在井道中的位置，导轨架 作为导轨的支撑件，被固定在井道壁上，导靴安装在轿厢和对重架的两侧，导靴 里的靴衬与导轨配合工作，使轿厢和对重分别沿着各自的导轨作上下运行。（如 图）
4、电梯的四大空间
一部电梯 总体组成有机房、井道、轿厢、层站。 以下是各个空间中包含的零部件： （1）机房 曳引机、控制柜、承重梁、导向轮、电源总开关、限速器、急 停开关、绳头组合、绳头板等。 （2）井道 轿厢导轨、对重导轨、导轨支架、接导板、线槽、对重架、曳 引机钢丝绳、限速器钢丝绳、平层感应装置、限速器钢丝绳涨紧 装置、随行电缆、电缆支架、缓冲器、补偿装置、轿厢、中间接 线盒、底坑检修箱等。
电梯安全使用培训
电梯安全使用培训一、电梯的基本知识1. 电梯的分类和结构（1）电梯按用途分为客运电梯和货运电梯，根据驱动方式可分为液压电梯和牵引电梯。
（2）电梯主要结构包括机房、轿厢和配重。
2. 电梯的运行原理电梯的运行依靠电动机或液压系统驱动轿厢上升或下降，同时通过安全装置和控制系统保证电梯的安全运行。
3. 电梯的安全装置（1）超速保护装置：一旦电梯速度超过正常范围，超速保护装置会将电梯制动，防止事故发生。
（2）紧急制动装置：在电梯发生故障或卡人时，紧急制动装置可以迅速将电梯停止，保障乘客安全。
（3）安全门锁装置：保证电梯在运行时不会意外打开门，确保乘客安全。
二、电梯的安全使用1. 乘客应注意的事项（1）严禁在电梯内吸烟、饮食、大声喧哗，以及在门缝中插手等行为。
（2）在进入电梯前，应注意观察轿厢内是否有异样，遇异常情况应及时报警或求助。
2. 紧急情况下的自救方法（1）当电梯发生故障或卡人时，乘客应保持冷静，按下紧急按钮呼叫救援。
（2）不要尝试用力打开电梯门或自行爬出，以免造成更大的伤害。
三、电梯安全知识培训1. 电梯安全使用常识的培训（1）开展电梯安全使用的相关培训课程，包括电梯基本知识、乘客注意事项、紧急情况下的自救方法等内容。
（2）制定电梯安全使用手册，并进行定期更新和宣传，提高员工和乘客的安全意识。
2. 紧急情况下的模拟演练（1）定期组织电梯紧急情况下的模拟演练活动，让员工和乘客了解如何正确地应对紧急情况，提高应急处理能力。
（2）加强对电梯故障排除和维修技术人员的培训，确保他们能够及时有效地处理电梯故障。
3. 安全设施和标识的完善（1）建立完善的电梯安全管理制度，定期检查和维护电梯安全设施，确保其正常运行。
（2）设置清晰明确的电梯安全标识，包括应急按钮位置、紧急联系电话等，方便乘客在紧急情况下及时求助。
四、电梯安全管理1. 常规巡查和维护（1）建立定期的电梯巡查检查制度，对电梯的各项安全装置和设施进行定期检查和维护。
电梯基本知识
电梯基本知识电梯作为建筑物内垂直交通运输工具的总称。
电梯给人们的生活带来了便利，也为我国现代化建设的加速发展提供了强大的保障。
按速度可分低速电梯（1米／秒以下）、快速电梯(1～2米／秒)和高速电梯(2米／秒以上)。
电梯的结构包括：四大空间，八大系统四大空间：机房部分、井道及地坑部分、轿厢部分、层站部分。
八大系统曳引系统、导向系统、轿厢、门系统、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统现代电梯主要由曳引机（绞车）、导轨、对重装置、安全装置(如限速器、安全钳和缓冲器等)、信号操纵系统、轿厢与厅门等组成。
这些部分分别安装在建筑物的井道和机房中。
通常采用钢丝绳摩擦传动，钢丝绳绕过曳引轮，两端分别连接轿厢和平衡重，电动机驱动曳引轮使轿厢升降。
电梯要求安全可靠、输送效率高、平层准确和乘坐舒适等。
电梯的基本参数主要有额定载重量、可乘人数、额定速度、轿厢外廓尺寸和井道型式等。
电梯的组成曳引系统曳引系统的主要功能是输出与传递动力，使电梯运行。
曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。
导向系统导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
导向系统主要由导轨，导靴和导轨架组成。
轿厢轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。
轿厢由轿厢架和轿厢体组成。
门系统门系统的主要功能是封住层站入口和轿厢入口。
门系统由轿厢门，层门，开门机，门锁装置组成。
重量平衡系统系统的主要功能是相对平衡轿厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。
系统主要由对重和重量补偿装置组成。
电力拖动系统电力拖动系统的功能是提供动力，实行电梯速度控制。
电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。
电气控制系统电气控制系统的主要功能是对电梯的运行实行操纵和控制。
电气控制系统主要由操纵装置，位置显示装置，控制屏(柜)，平层装置，选层器等组成。
电梯基本知识(系统组成+内部结构)
电梯基本知识（系统组成＋内部结构）电梯基本知识·系统组成篇电梯也叫升降机。
是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。
它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道内导轨上做垂直升降运动。
电梯的组成电梯一般由五部分组成：（1）井道和机房；（2）传动部分；（3）升降部分刊的安全装置；（4）安全装置；（5）控制部分。
1、井道和机房部分这是电梯正常运行要求的房屋建筑部分。
2、传动部分传动部分即曳引机，主要由电机和钢索组成。
3、升降设备部分升降设备一般包括轿厢、对重、平衡链、导轨、门厅。
4、安全装置安全装置一般包括降速装置和电气安全设备。
5、控制部分控制部分通常是指电气控制设备和必要的线路，包括控制柜、励磁柜和选层器等。
曳引机俗称减速器。
它安装在机房内，一般在建筑物顶层之上，是电梯的曳引装置，它的纯轮通过钢丝绳牵引轿厢及对重。
曳引机是由蜗轮减速箱、绳轮、电机、靠背轮、抱闸、底座等组成。
高速元齿轮直流电梯曳引机，由电梯直接带动绳轮，无减速箱装置，其余部件同。
门厅每一层电梯门口装的门，门上带有机棋锁及电气接点。
客梯多为自动开关门，开关门由轿厢门上的开门刀带动厅门上的橡皮勒辘来完成的，而轿厢门是由轿厢上的开关门装置驱动的。
井道井道由围壁、顶板及底坑围成一个在纳电梯轿厢和对重的有限空间。
为了出人，在每个层站开有入口。
围壁围壁的作用是将电梯与外界分隔开，当导轨架直接安装在围壁上时，它还应承受费切力。
围壁的结构分为封闭式和空格式。
顶板井道的顶部是机房，它是维修人员工作的地方。
因此顶板必须是封闭型的，将井道与机房完全隔离。
顶板还具有阻止机房即传向井道的作用。
对于快、高速电梯，为了取得良好的隔声效果，常在井道顶部设隔音层，此时的井道顶成了双层结构。
底坑井道的底坑深入地面，用于安装缓冲器、限速器、钢丝绳涨紧装置等。
由于深人了地面，因此要求防水，最好有排水设施。
机房机房用来安装曳引机、电控屏、限速器等。
电梯的简单介绍
一、电梯的由来与发展二、电梯的分类（一）按用途分类1、乘客电梯：电梯代号为TK，为运送乘客而设计的电梯，在必要的时候也可以运送所允许的载重量和尺寸范围内的物品。
具有完善的安全错失以及一定的轿厢内部装饰2、载货电梯：电梯代号为TH，通常有人伴随，主要为运送货物而设计的电梯，分为有司机载货电梯和无司机载货电梯。
具有结构牢固承受较大载重量的安全措施。
3、客货两用电梯：电梯代号为TL，以运送乘客为主，但是也可以运送货物的电梯。
具有完善的安全措施，轿厢内部结构装饰简单不同于乘客电梯。
4、病床电梯（医用电梯）：电梯代号为TB，为运送病床（包括病人）及医疗设备而设计的电梯，电梯除了具有必备的安全设施外，轿厢具有窄而长的特点，常要求轿厢前后贯通开门，运行平稳，噪声小，起制动舒适感好。
5、住宅电梯：电梯代号为TZ，供住宅楼使用的电梯。
即供居民出入使用并运送所允许的载重量和尺寸范围之内的物品，具有完善的安全措施，轿厢内部装饰较简单。
6、杂物电梯：电梯代号为TW，服务于规定楼层的固定式升降设备。
它具有一个轿厢，就其尺寸和结构形式而言，轿厢内不允许进入。
轿厢运行在两列垂直的或倾斜角小于15度的刚性导轨之间。
为满足不得进入的条件，轿厢尺寸不得超过：（1）轿底面积：1.00 m²（2）深度：1.00 m（3）高度：1.20 m但是，如果轿厢由几个永久性的间隔组成，而每一个间隔都能满足以上要求，高度超过1.2 m是允许的。
7、船用电梯：电梯代号为TC，船舶上使用的电梯，安装在大型船舶上，用于运送船员、货物等。
8、观光电梯：电梯代号为TG，井道和轿厢壁至少有一侧透明，乘客可以观看轿厢外景物的电梯，具有完善的安全措施。
9、汽车电梯：电梯代号为TQ，用作运送车辆而设计的电梯。
具有结构牢固，面积较大的轿厢或无顶轿厢。
（二）按速度分类1、低速电梯：电梯速度不大于1m/s2、快速电梯：电梯速度在1m/s ~ 1.6m/s之间。
电梯分类组成及主要动力装置
电梯分类组成及主要动力装置一、引言电梯作为现代建筑中不可或缺的交通工具，广泛应用于住宅楼、商业综合体、办公楼等各类建筑中。
电梯的分类和组成以及主要动力装置是了解电梯的基础知识，下面将详细介绍电梯的分类组成和主要动力装置。
二、电梯的分类1. 根据用途分类根据用途的不同，电梯可以分为以下几类：•乘客电梯：主要用于人员垂直交通，广泛应用于住宅楼、商业综合体等场所。
•货物电梯：专门用于货物的垂直运输，主要应用于商场、仓库等场所。
•家用电梯：设计用于家庭使用，满足家庭成员的垂直交通需求，一般装在私人住宅中。
•医用电梯：专门为医院设计的电梯，具备特殊的功能和配置，可以满足病人运送、急救等需求。
•观光电梯：一种为了提供城市景观观赏而设计的电梯，通常安装在高楼建筑中，让人们可以欣赏城市的美景。
2. 根据驱动方式分类根据电梯的驱动方式，可以将其分为以下几类：•液压电梯：通过液压缸的作用，使电梯平稳上升或下降。
液压电梯结构简单，价格较低，适用于低层建筑。
•牵引电梯：通过电动机驱动钢丝绳或带，拉动电梯箱体上升或下降。
牵引电梯运行平稳，适用于大多数建筑。
•直升电梯：直接采用直线驱动技术，取消了传统的电梯井和对重装置，节省了空间，适用于小型建筑。
•自动扶梯：一种能够自动输送人员的水平移动装置，由带状或链式的阶梯构成，适用于商场、地铁等场所。
3. 其他分类除了根据用途和驱动方式分类，电梯还可以按照其他因素进行分类，比如速度等级、装载量等。
三、电梯的组成电梯通常由以下几个主要部件组成：1.电梯井：为电梯提供上升和下降的空间，通常是由混凝土或钢结构构成的垂直通道。
2.电梯轿厢：载人或载货的升降装置，提供垂直运输服务。
轿厢大小和装载量根据实际需要进行设计。
3.钢丝绳或带：用来连接电梯轿厢与动力装置，通过拉动使轿厢上升或下降。
4.对重装置：用于平衡电梯的载荷，通常安装在电梯轿厢的另一侧，与轿厢通过钢丝绳或带相连。
5.操作盘：安装在电梯轿厢内，提供控制电梯上升、下降和停止的按钮。
电梯的定义分类及构造
当速度超过3m/s电梯称为超高速电梯。 0m/s及以下的电梯，简称低速电梯
7.并联控制。 交流电梯：采用交流电动机为驱动动力的电梯。
0m/s及以下的电梯，简称低速电梯 手柄开关控制、自动门。 直流电梯：采用直流电动机为驱动动力的电梯。 曳引机由电动机通过减速器带动曳引轮所组成，用于低速和快速电梯。
1.钢丝绳式。 2.液压式。 3.螺旋式。 4.爬轮式。 5.钢带式。
六、按机房位置分类
1.机房设置在井道顶部，这是大部分曳引 电梯所要求的布置方式。
2.机房设置在井道底部旁侧，如液压梯、 螺旋式电梯，或特殊条件下的曳引电梯， 其机房都设置在井道底部旁侧或任何一 层的旁侧
机
机
房
房
设
设
置
置.手柄开关控制、手动门。 手柄开关控制、手动门。
曳引机由电动机通过减速器带动曳引轮所组成，用于低速和快速电梯。 其机房都设置在井道底部旁侧或任何一层的旁侧
2.手柄开关控制、自动门。 手柄开关控制、手动门。
甲类——2~3m/s的电梯，简称高速梯。 三、按曳引电动机
分 三分类、类按曳引3电.动按机 钮控制、手动门。 4.按钮控制、自动门。 手柄开关控制、手动门。
一、按用途分类
8.观光电梯 9.汽车用电梯 10.扶梯 11.人行道
二、按速度分类
1.甲类——2~3m/s的电梯，简称高速梯。 当速度超过3m/s电梯称为超高速电梯。
2.乙类——﹥1.0m/s而≤2.0m/s的电梯，简 称快速电梯。
3.丙类——1.0m/s及以下的电梯，简称低速 电梯
三、按曳引电动机 分类
1.交流电梯：采用交流电动机为驱动动力 的电梯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【电梯基础知识】电梯分类以及结构
2015-01-28
梯是服务于规定楼层的固定式升降设备。
它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。
轿厢尺寸与结构形式便于乘客出入或装卸货物。
主机是提供动力的心脏；控制系统是指挥行动的大脑；运动系统是执行动作的四肢等等，通过这些部件的协调配合起来保证轿厢的正常运行，以下是电梯的分类以及直梯的结构：按用途分类：
1、乘客电梯；
2、载货电梯；
3、医用电梯；
4、家用电梯；6、杂物电梯；7、车辆电梯；
8、船舶电梯；9、观光电梯；10：自动扶梯,11自动人行道，12、建筑类用电梯等。
按运行速度分类：
1、超高速电梯：3～10m/s或更高的电梯，常用于超高层建筑物内；
2、高速电梯：2～3m/s的电梯，如2m/s、2.5m/s、3m/s等；
3、快速电梯：＞1m/s而＜2m/s的电梯，如1.5m/s、1.75m/s等；
4、低速电梯：1m/s 及以下的电梯，如0.2
5、0.5、0.75、1m/s等。
按拖动方式分类：
1、直流电梯：其曳引电动机为直流电动机，通常为采用可控硅直接供电的可控硅-电动机拖动系统；性能优良、梯速较快，通常用于高速电梯；
2、交流电梯；
3、液压电梯；
4、齿轮齿条电梯；
5、螺杆式电梯。
按有无司机操作分类：
1、有司机电梯；
2、无司机电梯。
按操纵控制方式分类：
1、手柄按钮控制电梯；
2、按钮控制电梯；
3、信号控制电梯；
4、集选控制电梯；
5、上/下集选控制电梯；
6、并联控制电梯；
7、群控电梯；
8、微机控制电梯。
按机房位置分类：
1、上机房（有机房在井道顶部的上部）；
2、下机房（有机房在井道底部旁侧）；
3、无机房（有机房在井道内部）。
安全保护系统保证电梯安全使用，防止一切危及
人身安全的事故发生
限速器、安全钳、缓冲器、端站
保护装置、超速保护装置、断相
错相保护装置、上下极限保护装
置、门锁联锁装置
