PLC课设 四条皮带运输机的传送系统
PLC课设四节传送带说明书
设计说明书《可编程控制器》课程设计学院：学号：专业（方向）年级： 10机械学生姓名：福建农林大学金山学院信息与机电工程系2013年 3月 1 日可编程控制器课程设计说明书（一）设计题目四节传送带的模拟（二）情况简介利用SETP-7软件编写软件程序，应用S7-200PLC控制四节传送带系统的硬件电路，并利用梯形图控制程序设计，通过控制S7-200PLC的定时继电器的功能来实现四条皮带的运行。
（三）设计要求有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机。
停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。
当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。
例如M2故障，M1、M2立即停，经过1秒延时后，M3停，再过1秒，M4停。
当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行1秒后停，而该皮带机以后的皮带机待料运完后才停止。
例如，M3上有重物，M1、M2立即停，过1秒，M3停，再过1秒，M4停。
（四）程序设计1.I/O分配表输入M1故障M2故障M3故障M4故障启动按钮停止按钮接线I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 输入A上重载B上重载C上重载D上重载接线I0.6 I0.7 I1.0 I1.1输出电机M1 电机M2 电机M3 电机M4Q0.0 Q0.1 Q0.2 Q0.32.流程图3.外部接线图4.梯形图（五）调试1.调试遇到的问题（1）按下启动按钮I0.4之后程序开始运行，刚开始M1开始工作，相隔一秒之后其他的电机也开始工作，由于电机开启时间相隔一秒有点短很难看出程序是否错误。
解决：把定时器的时间改成3秒，调试无误后再把时间改成课题要求的1秒（2）本个程序用到太多的TON定时器，在命名定时器时成大于T37开始命名到T64忽略了分辨率的不同，致使进行仿真实验时电机关闭的时间与课程设计的要求不一样。
四节传送带PLC控制课程设计
四节传送带PLC控制课程设计一设计背景和功能概述二电气原理图与功能详细分析说明三部分元件的说明四软件流程图五总结六源程序清单七参考文献四节传送带PLC控制系统设计一设计背景和功能概述可编程控制器，简称PLC（Programmable logic Controller）是指以计算机技术为基础的新型工业控制装置。
在1987年国际电工委员会（International Electrical Committee）颁布的PLC标准草案中对PLC做了如下定义：“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。
从控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，诞生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。
目前，可编程控制器在机械制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。
本课题是用PLC控制四节传送带。
用PLC控制传送带具有程序设计简单、易于操作和理解、能够实现多种功能等优点。
此系统主要能够实现顺次启动和停止，紧急故障处理等功能。
二电气原理图与功能详细分析说明按钮分配和实物模型如下：功能说明：四条皮带运输机的传送系统，分别用四台异电动机M1、M2、M3、M4（型号：JO2-41-4）带动，控制过程如下：启动时先按下SB1按钮，起动最末一条皮带机，经过5秒延时，再依次起动其他皮带机。
停止时按下SB2按钮，最前一条皮带机先停止，待料运送完毕后再依次停止其它皮带机。
王冬PLC设计皮带运输机传输系统梯形图控制程序设计与调试
课程设计基于PLC的皮带运输机传输控制系统设计与调试学院（系）：信息系专业班级：电气自动化一般姓名：王冬学号：130723016指导教师：石昊设计日期：2015年6月24日设计报告书目录一、设计目的 (3)二、控制要求： (3)三、设计过程 (3)PLC 输入/ 输出端子接线图 (3)主回路电机的外部接线图 (4)程序的实现 (5)皮带传输机控制原理 (8)四、系统调试与结果 (9)4.1 系统调试 (9)4.2 调试结果 (9)五、主要元器件与设备 (11)六、课程设计体会与建议 (11)一、设计目的1．熟悉步进顺控指令的编程方法； 2．掌握选择性流程程序的编制；3．掌握皮带运输机的程序设计及其外部接线。
二、控制要求：1、皮带运输机传输系统由四台电动机M1，M2，M3，M4带动 起动时M4 M3 M2 M1 （分别间隔5s ） 停止时M1 M2 M3 M4 （分别间隔5s ）2、当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而其后的皮带机则待料运完后才停止。
例如：M2出故障，M2和M1立即停止，经5s 延时后，M3停，再经过5s ，M4停3、设置故障调试开关三、设计过程PLC 输入/ 输出端子接线图图1皮带运输机的动作示意图在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带运输系统运送原料或物品。
供料由电阀DT 控制，电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。
储料仓设有空仓自动/手动转换自动起动正常停止急停点动DT电磁阀点动M1点动M2点动M3点动M4满仓信号空仓信号故障起动和满仓信号，其动作示意简图如图1所示。
根据皮带运输机的控制要求，其系统PLC 输入/ 输出端子接线图如图2 所示,(PLC 的输出负载都用指示灯代替)。
图2 中：SA0 ———自动/手动按钮 SB1 ———自动启动按钮 SB2 ———正常停止按钮 SB3 ———急停按钮SB4 ———点动DT 电磁阀按钮SB5～SB8 ———M1～M4的点动启动按钮 SQ1———满仓信号按钮 SQ2———空仓信号按钮 SB9 ———故障启动按钮 KA1———控制DT 的起动和停止 HL1～HL4———M1～M4接通指示灯KM1～KM4 ———交流接触器, 分别控制M1～M4 的起动和停止。

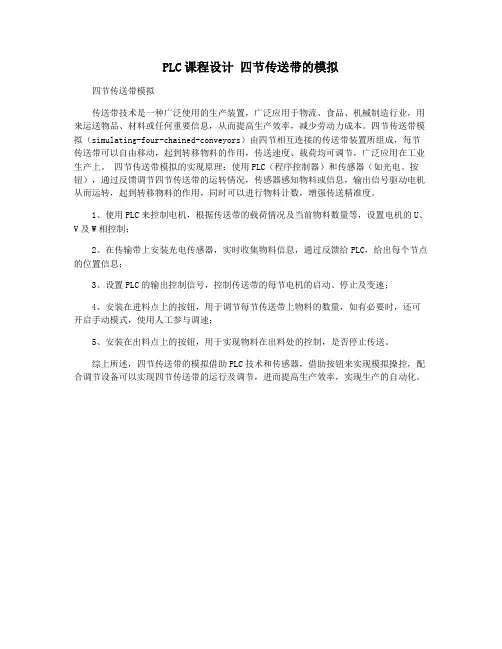

PLC课程设计 四节传送带的模拟
PLC课程设计四节传送带的模拟
四节传送带模拟
传送带技术是一种广泛使用的生产装置，广泛应用于物流、食品、机械制造行业，用来运送物品、材料或任何重要信息，从而提高生产效率，减少劳动力成本。
四节传送带模拟（simulating-four-chained-conveyors）由四节相互连接的传送带装置所组成，每节传送带可以自由移动，起到转移物料的作用，传送速度、载荷均可调节，广泛应用在工业生产上。
四节传送带模拟的实现原理：使用PLC（程序控制器）和传感器（如光电、按钮），通过反馈调节四节传送带的运转情况，传感器感知物料或信息，输出信号驱动电机从而运转，起到转移物料的作用，同时可以进行物料计数，增强传送精准度。
1、使用PLC来控制电机，根据传送带的载荷情况及当前物料数量等，设置电机的U、V及W相控制；
2、在传输带上安装光电传感器，实时收集物料信息，通过反馈给PLC，给出每个节点的位置信息；
3、设置PLC的输出控制信号，控制传送带的每节电机的启动、停止及变速；
4、安装在进料点上的按钮，用于调节每节传送带上物料的数量，如有必要时，还可开启手动模式，使用人工参与调速；
5、安装在出料点上的按钮，用于实现物料在出料处的控制，是否停止传送。
综上所述，四节传送带的模拟借助PLC技术和传感器，借助按钮来实现模拟操控，配合调节设备可以实现四节传送带的运行及调节，进而提高生产效率，实现生产的自动化。
PLC课程设计报告--皮带运输机传输系统梯形图控制程序设计与调试
郑州航空工业管理学院《电器控制与PLC》课程设计说明书07 级电气工程及其自动化专业 0706073 班级题目皮带运输机传输系统梯形图控制程序设计与调试姓名学号指导教师崔建峰二О一一年一月十七日四节传送带PLC控制课程设计一设计背景和功能概述二电气原理图与功能详细分析说明三部分元件的说明四软件流程图五四节传送带PLC源程序清单六系统调试七总结四节传送带PLC控制系统设计一设计背景和功能概述可编程控制器，简称PLC（Programmable logic Controller）是指以计算机技术为基础的新型工业控制装置。
在1987年国际电工委员会（International Electrical Committee）颁布的PLC标准草案中对PLC做了如下定义：“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。
从控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，诞生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。
目前，可编程控制器在机械制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。
本课题是用PLC控制四节传送带。
用PLC控制传送带具有程序设计简单、易于操作和理解、能够实现多种功能等优点。
此系统主要能够实现顺次启动和停止，紧急故障处理等功能。
二电气原理图与功能详细分析说明2.1 按钮分配和实物模型如下：功能说明：四条皮带运输机的传送系统，分别用四台异电动机M1、M2、M3、M4（型号：JO2-41-4）带动，控制过程如下：启动时先按下SB1按钮，起动最末一条皮带机，经过5秒延时，再依次起动其他皮带机。
PLC运输带系统控制流程
运输带系统控制流程一、工艺要求运输系统由四条运输带顺序相连而成，分别用电动机M1、M2、M3、M4拖动。
工艺要求是：1、按下启动按钮后，M4先启动，经过10s，M3启动，再过10s，M2启动，再过10s，M1启动。
2、按下停止按钮时，电动机的停止顺序与启动顺序相反，间隔时间仍为10s。
3、当某运输带电机过载时，该运输带及前面运输带立即停止，而后面的运输带电机待运送料后才停止。
例如，M2电机过载，M1、M2立即停止，经过10s，M3停止，再经过10s，M4停止。
二、控制流程电机正常启动时（一）电机M4启动按下启动按钮SB1，使辅助继电器M4连通，带动M4电机转动（二）电机M3启动M4电机转动后使定时器T0定时10s，10s后启动辅助继电器M3，带动电机M3转动（三）电机M2启动M3电机转动后使定时器T1定时10s，10s后启动辅助继电器M2，带动电机M2转动（四）电机M1启动M2电机转动后使定时器T2定时10s，10s后启动辅助继电器M1，带动电机M1转动电机正常停止时（一）电机M1停止按下SB2按钮，使得辅助继电器M1停止，电机M1停止（二）电机M2停止电机M1停止后，定时器T2开始定时10s，10s后电机M2停止（三）电机M3停止电机M2停止后，定时器T1开始定时10s，10s后电机M3停止（四）电机M4停止电机M3停止后，定时器T0开始定时10s，10s后电机M4停止当电机M1过载时（一）电机M1停止电机M1过载时，FR1触点触发，M1电机立刻停止。
(二) 电机M2停止电机M1停止后，定时器T3开始定时10s，10s后M2停止(三) 电机M3停止电机M2停止后，定时器T4开始定时10s，10s后M3停止(四) 电机M4停止电机M3停止后，定时器T5开始定时10s，10s后M4停止.当电机M2过载时（一）电机M1，M2同时停止电机M2过载时，FR2触点触发，M1，M2电机立刻停止（二）电机M3停止电机M2停止后，定时器T4开始定时10s，10s后M3停止（三）电机M4停止电机M3停止后，定时器T5开始定时10s，10s后M4停止当电机M3过载时（一）电机M1，M2，M3同时停止电机M3过载时，FR3触点触发，M1，M2，M3立刻停止(二)电机M4停止电机M3停止后，定时器T5开始定时10s，10s后M4停止当电机M4过载时电机M1，M2，M3，M4同时停止电机M4过载时，FR4触点触发，M1，M2，M3，M4立即停止三、PLC选型PLC控制系统输入信号6个，输出信号4个。
四节传送带PLC模拟控制系统说课讲解
• 当M4故障时，M1，M2，M3，M4立即停。当故障解除时，四个传送带均 正常运行。
• 当传送带带重物时（I1.1闭合时）： • 当M1上有重物时，经过1S延时，M1停，再经过1S，M2停，再经过1S，
M3停，最后经过1S，M4停。当故障解除时，四个传送带均正常运行； • 当M2上有重物时，M1立即停，经过1S延时，M2停，再经过1S延时，M3
实验任务
• ⒈启动时先起动最末一条皮带机M4，经过1秒延时，再依 次起动其它皮带机M3、M2、M1。
• ⒉停止时应先停止最前一条皮带机M1，待料运送完毕后再 依次停止其它皮带机M2、M3、M4。
• ⑴当M1发生故障时，M1立即停止.经过1秒延时后，M2 立 即停止.在经过1秒延时后，M3立即停止.再过1秒后，M4立即 停止。
停，最后经过1S，M4停。当故障解除时，四个传送带均正常运行； • 当M3上有重物时，M1、M2立即停，经过1S延时，M3停，再经过1S延时
，M4停。当故障解除时，四个传送带均正常运行； • 当M4上有重物时，M1、M2、M3立即停，经过1S延时，M4停。当故障解
除时，四个传送带均正常运行。
谢谢欣赏
输入端子输出端子名称代号端子编号名称代号端子编号启动按钮sb1i00停止按钮sb2i05a皮带机故障或负载i01a皮带机运行状态km1q01b皮带机故障或负载i02b皮带机运行状态km2q02c皮带机故障或负载i03c皮带机运行状态km3q03d皮带机故障或负载i04d皮带机运行状态km4q04当按下启动按钮sb1时先启动最末一条皮带机经过1s延时启动第三条皮带机再经过1s的延时启动第二条皮带机最后经过1s延时启动第一条皮带机
四节传送带PLC模拟控制系统
实验目的
PLC课程设计是自动化专业的重要的实践性教学环节。本课 程设计的目的是使学生掌握西门子S7-200系列PLC的结构、 工作原理、指令系统；并能利用指令进行程序设计，初步 掌握利用PLC进行控制系统设计、开发的方法。通过实验操 作，进一步巩固和加深对所学理论知识的理解，不仅可以 培养学生设计、制作PLC控制系统的能力和独立分析问题、 解决问题的能力，还可以培养学生调查研究、查阅技术文 献、资料、手册以及编写技术报告的能力，理论知识应用 于实践的能力。为今后工作打下坚实的基础。
plc四节传送带课程设计
plc四节传送带课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本工作原理及其在工业自动化中的应用。
2. 学生能够掌握传送带系统的基本组成部分及其功能。
3. 学生能够运用PLC编程实现对传送带启停、方向控制及速度调节的指令编写。
技能目标：1. 学生能够运用所学知识，设计简单的PLC传送带控制系统，并进行模拟调试。
2. 学生能够通过团队协作，解决实际PLC传送带控制过程中遇到的问题。
3. 学生能够运用工程思维，优化传送带控制系统的设计方案。
情感态度价值观目标：1. 学生能够认识到PLC技术在工业自动化中的重要性，增强对工业自动化技术的兴趣。
2. 学生通过团队协作，培养沟通与协作能力，增强团队意识。
3. 学生能够在学习过程中，关注工程伦理问题，树立正确的价值观。
课程性质：本课程为实践性课程，旨在帮助学生将理论知识应用于实际工程案例中，提高学生的实践操作能力。
学生特点：学生为高中二年级学生，具备一定的物理和数学基础，对新鲜事物充满好奇，喜欢动手实践。
教学要求：教师应注重理论与实践相结合，引导学生通过实际操作，掌握PLC 传送带控制系统的设计方法。
同时，关注学生的情感态度价值观培养，提高学生的综合素质。
在教学过程中，将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 理论知识：- PLC基本原理与结构- 传送带系统的组成及其工作原理- PLC编程基础，包括逻辑运算、梯形图、指令系统等2. 实践操作：- PLC传送带控制系统的设计流程- 编程软件的使用与操作- PLC与传送带系统的连接与调试3. 教学大纲：- 第一周：PLC基本原理与结构学习，了解传送带系统组成- 第二周：PLC编程基础，学习梯形图及指令系统- 第三周：设计简单的PLC传送带控制系统，进行模拟调试- 第四周：实际操作，连接PLC与传送带系统，优化设计方案4. 教材章节：- 《自动化控制技术》第三章：PLC及其应用- 《自动化控制技术》第四章：PLC控制系统设计教学内容安排注重科学性和系统性，理论与实践相结合。
PLC课程设计---四级皮带输送机电气控制电路
课程设计说明书KE CHENG SHE JI SHUO MING SHU课程名称电气控制与PLC课程设计课题名称四级皮带输送机电气控制电路专业班级机电系1001班2012年5月28日课题：四级皮带输送机电气控制电路一.皮带输送机概况及控制要求皮带输送机由4台皮带机组成，4台皮带机分别用4台电动机(M1～M4)拖动，如图1所示，控制要求如下：M1M2M3M4图1 皮带输送机系统示意图(1)启动时先起动第一台皮带机(M1)，经过10S延时，再依次起动其它皮带机：(2)停止时应先停止最后一台皮带机(M4)，待料运送完毕后再依次停止其它皮带机：(3)当某台皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机后面的皮带机待料运完后才停止。
例如当M2故障时，M1、M2应立即停，经过10S延时后，M3停，再过10S后M4停。
二.设计任务1.设计和绘制电气控制原理图或PC I/O接线图、功能表图和梯形图，编写指令程序清单。
2.选择电气元件，编制电气元件明细表。
3.设计操作面板电器元件布置图。
5.编写设计说明书。
前言一.皮带输送机PLC电气控制系统设计背景及目的皮带输送机是一种摩擦驱动以连续方式运输物料的机械，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
皮带输送机既可以进行碎散物料的输送，也可以进行成件物品的输送。
PLC（Programmable Logic Controller），是可编程逻辑控制器。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
四节传送带的模拟电气控制与PLC课程设计
目录一、实验目的 (1)二、实验说明 (1)三、实验功能及其面板图 (1)3.1功能概述 (2)3.2实验面板图 (3)四、实验步骤 (3)4.1 输入/输出接线列表 (3)4.2 打开主机电源开关将程序下载到主机中 (3)4.3 启动并运行程序观察实验现象 (3)五、四节传送带设计过程 (3)5.1设计并写出程序梯形图 (3)5.2根据梯形图连接实物 (12)5.3根据梯形图写出程序指令表 (12)六、故障处理 (15)6.1故障流程图 (15)6.2 调试结果 (15)七、结束语 (16)四节传送带的模拟摘要：当今社会，科技发展迅速，在工业方面，计算机技术、半导体技术、控制技术、数字技术、通信网络技术等高新技术的发展息息相关，这些高新技术推动了PLC的发展。
今天，我们的生活环境和工作环境有越来越多称之为可编程控制器的小电脑在为我们服务，可编程控制器在工业控制，尖端武器，通信设备，信息处理，家用电器等各测、控制领域的应用中独占鳌头。
本四级传送带电路采用PLC为控制核心，具备顺序起动和顺序停止功能，当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止的自动控制等功能。
利用本次设计，初步掌握PLC的基本控制功能，学会运用PLC，控制基本工业控制。
关键词：可编程控制器 PLC；四级传送带；运行与停止；故障处理一、实验目的了解传送带的结构，传送带的工作原理。
通过使用各基本指令，进一步熟练掌握PLC的编程和程序调试。
二、实验说明有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机，处于正常运行状态的皮带机上运行指示灯长亮。
停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。
当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，且该皮带机上运行指示灯熄灭，故障警示灯长亮。
而该皮带机以后的皮带机待运完后才停止。
基于PLC的四节传送带控制系统设计
哈尔滨理工大学机电一体化系统设计课程设计说明书设计题目: 四节传送带系统设计专业: 机械电子工程班级: 12级1班学号: ************: *******: ***二〇一五年十一月哈尔滨理工大学荣成学院课程设计任务书摘要 (Ⅰ)目录 (II)引言 (1)第一章可编程控制器的概述 (2)1.1可编程逻辑控制器（PLC） (2)1.2可编程逻辑控制器（PLC）的产生 (2)1.3可编程逻辑控制器的特点 (3)1.4可编程逻辑控制器的分类 (5)1.5可编程逻辑控制器的的发展 (6)1.5.1国外的PLC的发展 (6)1.5.2国内的PLC的发展 (7)1.5.3 PLC的展望 (7)第二章可编程控制器的结构和原理 (8)2.1 可编程控制器的基本结构 (8)2.2 可编程控制器的编程语言 (9)第三章 PLC与继电器，单片机的异同 (12)3.1 什么是PLC (12)3.2 PLC与单片机的区别 (12)3.3 PLC与继电器系统的异同 (12)3.4 PLC系统的设计 (13)3.4.1 PLC的选型原则 (13)3.4.2 可编程顺序控制器的设计流程 (14)3.5 PLC的自动检测功能及故障诊断 (15)3.5.1 超时检测 (15)3.5.2 逻辑错误检查 (16)第四章传送带的介绍 (17)4.1 传送带常见的故障由与维护 (17)4.1.1 传送带常见的故障 (17)4.1.2 传送带跑偏 (17)4.2 四级传送带的设计 (18)4.2.1 四级传送带的控制要求 (18)4.2.2 四级传送带的视图 (19)4.2.3 输入、输出分配表 (20)4.2.4 电动机接线图 (20)4.2.5 PLC接线图 (21)4.2.6 控制面板 (21)4.2.7 程序梯形图 (22)总结 (27)参考文献 (1)可编程控制器（PLC）是以计算机技术为核心的通用自动控制装置，在各行各业中得到了广泛的应用。
PLC课程设计-四节传送带的模拟
电气与PLC控制技术课程设计题目：四节传送带的模拟3班级：电子信息工程班组号：姓名：学号：日期： 2011-11-13目录目录 (1)一、课程设计要求 (2)1、课程设计目的 (2)2、控制要求 (2)二、主体 (2)1、实验面板图及说明 (2)2、本人完成的工作 (3)3、程序（含注释）及梯形图 (3)4、工作过程分析 (6)三、结语 (7)一、课程设计要求1、课程设计目的用PLC构成细节传送带模拟控制系统2、控制要求有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：四节传送带传送顺序是M4→M1由下向上传送。
启动时先启动最末一条皮带机，经过2秒延时，再依次启动其他皮带机。
停止时应先停止最前一条皮带机，再依次停止其它皮带机。
当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。
例如M3、M4立即停，经过2秒延时后，M2停，再过2秒后M1停。
传送重物处理不要求实现。
二、主体1、实验面板图及说明实验面板图如下图图1：图 1 四节传送带实验面板图接线：上图下框中的KM1、KM2、KM3、KM4分别接主机的Y004、Y003、Y002、Y001这4个输出点；SB1和SB2分别接主机的X000和X005输入点；表示故障设定的A、B、C、D分别接主机X004、X003、X002、X001这4个输入点。
上框中启动、停止用动合按钮来实现，故障设置用钮子开关来模拟并由人手动操作，电机的停转或运行用发光二极管来模拟。
2、本人完成的工作1)负责程序的设计、编写及调试；2)负责自己个人课程设计报告的撰写。
3、程序（含注释）及梯形图程序：LD X000 启动按钮ANI X001ANI X002OR Y001ANI X004MPSANI M4OUT Y001MRDANI M3ANI M4OUT T0 K20 定时2秒MRDANI M2ANI M3ANI M4OUT T1 K40 定时4秒MPPANI M1ANI M2ANI M3ANI M4OUT T2 K60 定时6秒LD X005 停止按钮OR M1OR X001AND Y001OUT M1OUT T3 K20 延时2秒LD T3OR M2OR X002OUT M2OUT T4 K20 延时2秒LD T4OR M3OR X003AND Y001OUT M3OUT T5 K20 延时2秒LD T5OR M4OR X004AND Y001OUT M4LD T0OUT Y002LD T1OUT Y003LD T2OUT Y004END 程序结束梯形图，如下图图2图 2 四节传送带模拟3的程序梯形图4、工作过程分析启动：按下启动按钮，X000动合触点闭合，Y004得电输出，Y004动合触点闭合，形成自锁；同时启动定时器T0、T1、 T2，其中T0定时两秒，T1定时4秒，T2定时6秒。
