浅析煤矿井下低压供电系统三大保护

2漏电保护
井下漏电保护主要作用：不间断地监视井下采区低压电网的绝缘状态，当对地绝缘降到危险值时，能够迅速切断电源，防止绝缘进一步恶化。《煤矿安全规程》规定井下低压馈电线上，必须装设检漏保护装置或选择性漏电保护装置，保证自动切断漏电的馈电线路。
漏电保护是保障人身及设备安全的一项重要保障措施，漏电保护分为附加直流式漏电保护、零序电流方向等几种保护方式。目前新集矿区井下供电基本采用附加直流式、零序电流方向式两种漏电保护方式配合系统的漏电保护。当总馈与分馈之间发生漏电故障时，总馈动作跳闸，切断故障电源；当某一分馈所带负荷出现漏电故障情况下，该分馈有选择性的动作跳闸，而其余无故障负荷保持正常运行状态，当对总馈和分馈的设置不合理时会出现设备越级跳闸，2019年4月28日9:28分，板集煤矿-735轨道二石门变电所2#变动力总馈越级漏电跳闸经查是北翼轨道大巷迎头水泵绝缘降低造成动作跳闸，在这个案例中，虽然在故障状态下总馈动作，切断了供电线路，但断电范围较大，没有实现选择性漏电保护，经对总馈和分馈保护器内参数进行检查发现，分馈和总馈漏电延时差较小，且分馈零序电流值调整过大，造成设备越级跳闸。为保证安全供电，将漏电故障影响范围降到最低，我们必须根据根据电网供电负荷实际情况，及时调整保护器参数。
（3）动作可靠性
动作可靠性指供电系统出现故障时，能够可靠动作，不会产生拒动，误动现象。例如一台三相鼠笼电机出现过载，保护器拒绝动作，在长时间过载下，会使设备温度升高，破坏电机绝缘，更严重会烧毁电机，造成事故，这是不希望出现的。所以要求保护要可靠动作。因此我们要对保护进行定期整定及校验，以保证我们的保护能够可靠动作。
（1）选择性
当井下供电系统出现过流故障时，能够迅速切断故障设备的上一级电源，保证其他无故障部分能够正常可靠运行，不得出现越级跳闸，使事故进一步扩大化。

井下三大保护管理制度

井下三大保护管理制度煤矿井下供电系统的过流保护、漏电保护、接地保护统称为煤矿井下电器的三大保护。

井下电气系统的三大保护是保证井下供电、用电安全的可靠措施。

一、井下电气安全保护应做到：三可靠：过流保护装置动作可靠，检漏装置灵敏可靠，接地装置牢固可靠。

三及时：供电设计及时，整定及时，处理问题及时。

二、井下电气设备保护接地必须符合《煤矿安全规程》规定，严格执行《煤矿井下接地装置的安装、检查、测定工作细则》的要求。

主接地极、局部接地极每季度要由机电科组织进行一次详细检查。

井下总接地网的接地电阻，每月由机电队组织进行一次测定，检查和测定结果填入接地电阻记录备查。

三、漏电保护应符合下列规定：井下每一独立的低压供电系统都必须装设漏电保护，并逐步实现井下供电系统全网选择性检漏保护。

低压馈电开关内装设漏电保护的运行、检查、试验、记录要按要求进行。

照明灯具及信号装置的电源，必须使用专用的综合保护装置。

（一）供漏电保护作检验用的辅助接地线应用截面积不少于10mm2的橡套电缆，辅助接地极应单独设立。

漏电保护安装调试完毕后由机电科组织验收，合格后方可投入使用。

（二）井下使用的馈电总控、馈电分控、照明信号综保漏电保护装置，具有选择性漏电保护的开关，由值班电钳工负责在检修时间内进行试验，并认真记录。

机电科负责监督检查，包机负责人每周内必须进行一次复检并作好记录。

（三）机电队要在瓦斯检查员，电气维修工的配合下每月对漏电保护进行一次远方漏电试验，并做好记录备查。

四、过流及短路保护应符合下列规定：每一馈出线路的电源端，均需加装过流及短路保护装置，当干线开关不能同时保护分支线路时，应在靠近分支点处另安装过流及短路保护装置。

（一）过流及短路保护由电气工程技术人员按规定进行选择校验计算，下发机电队由电气维修工按整定值调整通知单的要求调整。

（二）运行中电气设备保护装置由维修电工负责定期检查维修，当电网负荷发生变化时，机电队应及时校验保护整定值，经矿领导审批后发放保护整定通知单，由专职维修电工负责整定值调整。

煤矿供电三大保护

煤矿井下供电三大保护（一）矿井低压电的电流保护一、常见过电流故障的类型低压电网运行中，常见的过电流故障有短路、过负荷（过载）和单相断线三种情况。

什么是短路电流？我们首先通过一个简单的实例来说明这一问题：在正常情况下流过导线、灯的电流为：I=V/R=220/（R1+R2+R3）=220/50.48=4.36A如果在灯头处两根导线相互碰头等于灯泡电阻没有接入，此时流过导线的电流则为：I=V/R=220/（R2+R3）=220/2.08=105.5A1、短路是指供电线路的相与相之间经导线直接逢接成回路。

短路时，流过供电线路的电流称为短路电流。

在井下中性点不接地的供电系统中，短路分为三相、两相两种，而单相接地不属于短路，但可发展为短路。

⑴短路故障发生的原因①线路与电气设备绝缘破坏。

例如，绝缘老化、绝缘受潮，接线（头）工艺不合格，设备内部的电气缺陷和电缆质量低及大气过电压等。

②受机械性破坏。

例如，受到运输机械的撞击，片帮、冒顶物的砸伤，炮崩，电缆敷设半径过小等。

③误接线、误码操作。

例如，相序不同线路的并联，带电进行封装接地线与带封装接地线送电，局部检修送电等。

④严重隐患点。

例如，“鸡爪子”、“羊尾巴”处。

⑤带电检修电气设备。

⑥带电移挪电气设备。

⑵短路故障的危害短路事故是煤矿常见的恶性事故之一，它产生的电流很大，在短路点电弧的中心温度一般在2500℃~4000℃，可在极短的时间内烧毁线路或电气设备，甚至引起火灾。

在遇瓦斯、煤尘时，可以引起燃烧或爆炸.短路可使电网电压急剧下降，影响电气设备的正常工作。

2、过负荷过负荷也称为过载，是指实际流过电气设备的电流超过其额电流，又超过了允许的过流时间。

从过流和时间两个量来说，都是相对量，必须具备过流和超时这两个条件，才称为过负荷。

过负荷常烧坏井下电气设备，造成过负荷的原因有：电源电压过低；重载起动；机械性堵转和单相断相。

其共同表现是：电气设备超允许时间的过电流，设备的温升超过其允许温升，有时会引起线路着火，甚至扩大为火灾或重大事故。

煤矿实用安全、防爆、供电三大保护标准手册

煤矿实用安全、防爆、供电三大保护标准手册一、安全用电（1）井下供电必须做到十不准：不准带电检修，不准甩掉无压释放或电流保护装置，不准甩掉漏电继电器和局部通风机的风电、瓦斯电闭锁装置，不准明火操作、明火打点，不准用铜、铝、铁丝代替保险丝，停风停电的采掘工作面未经检查瓦斯不准送电，有故障的供电线路不准强行送电，电气设备的保护装置失灵后不准送电，失爆电气设备不准使用，不准在井下拆卸矿灯。

（2）井下供电应做到“三无”、“四有”、“两齐”、“三全”、“三坚持”；“三无”是指无鸡爪子，无羊尾巴，无明接头；“四有”是指有过电流和漏电保护装置，有螺钉和弹簧垫，有密封圈和挡板，有接地装置；“两齐”是指电缆悬挂整齐，设备硐室清洁整齐；“三全”是指保护装置全，绝缘用具全，图纸、资料全；“三坚持”是指坚持使用检漏继电器，坚持使用煤电钻、照明和信号综合保护，坚持使用风电和瓦斯电闭锁。

（3）供电安全作业制度主要有工作票制度、工作许可制度、刀闸实验操作票和工作监护制度、停送电制度。

高压停送电的操作有专责电工执行，严格执行谁停电谁送电的停电制度，严禁有约时停送电现象发生。

检修或搬迁井下电气设备、电缆和电线前必须停电，用与电源电压相适应的验电笔验电，确认无电后再挂装接地线，对电气设备进行放电；所有开关的闭锁装置必须能可靠的防止擅自送电，防止擅自开盖操作开关，把手在切断电源时必须闭锁并悬挂“有人工作，不准送电”字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。

高压线路和设备倒闸操作时，必须执行操作制度和监护制度，操作人员必须填写操作票，操作时必须两人执行，一人操作，一人监护。

（4）触电事故是指人体触及带电体或者人体接近高压带电体时，有电流流过人体而造成的事故。

电流对人的伤害大致分为电击和电伤，电击是指电流流过人体内部，造成人体内部器官损伤和破坏；电伤是指强电流瞬间通过人体的某一局部或者电弧对人体表面造成的烧伤。

触电事故中，大多数是电击事故。

矿井安全供电及三大保护

PPT文档演模板
矿井安全供电及三大保护
ß 煤矿井下为什么不采用220V电源？
220V电源是三相四线制380V电压等级供电系统的相电压，是相对中性点也就是零电位、大地电位而言；而煤矿电源为中性点不接地系统，电源系统没有零线，所以就没有220V的电压等级。
PPT文档演模板
矿井安全供电及三大保护
五、煤矿供电系统
矿井安全供电及三大保护
PPT文档演模板
2020/11/29
矿井安全供电及三大保护
一、煤矿井下为什么采用中性点不接地系统？
ß 《煤矿安全规程》第四百四十三条严禁井下配电变压器中性点直接接地。严禁由地面中性点直接接地的变压器或发电机直接向井下供电。
PPT文档演模板
矿井安全供电及三大保护
ß 中性点：三相交流电→三相绕组→变压器，发电
机、电动机的每个绕组有一点，此点与另外两相绕组接线端间电压绝对值相等，此点就是中性点。电力系统中，中性点用符号“N”表示。
ß 中性点接地：三相交流电力系统中性点与大地
之间的电气连接方式，称为电网中性点接地方式。
PPT文档演模板
矿井安全供电及三大保护
ß 中性点接地方式涉及电网的安全可靠性、经济性；同时直接影响电力系统设备绝缘等级的选择、耐压等级以及继电保护技术方式、通讯干扰等。
ß 保护整定的最终原则：
躲过最大启动电流，保证设备正常启动、运行；允许短时间过载，且根据过载电流的大小反时限保护；迅速切断最小两相短路电流实现对供电设备和线路的保护。过载（过负荷）保护的主要对象是用电设备和电缆；短路保护的主要对象是供电设备和电缆。
PPT文档演模板
矿井安全供电及三大保护
ß 一、低压馈电开关的整定

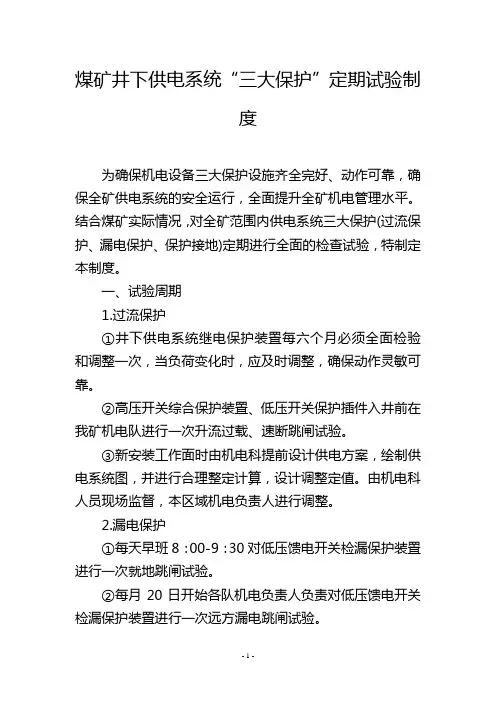

煤矿井下供电系统“三大保护”定期试验制度

煤矿井下供电系统“三大保护”定期试验制度为确保机电设备三大保护设施齐全完好、动作可靠，确保全矿供电系统的安全运行，全面提升全矿机电管理水平。

结合煤矿实际情况，对全矿范围内供电系统三大保护(过流保护、漏电保护、保护接地)定期进行全面的检查试验，特制定本制度。

一、试验周期1.过流保护①井下供电系统继电保护装置每六个月必须全面检验和调整一次，当负荷变化时，应及时调整，确保动作灵敏可靠。

②高压开关综合保护装置、低压开关保护插件入井前在我矿机电队进行一次升流过载、速断跳闸试验。

③新安装工作面时由机电科提前设计供电方案，绘制供电系统图，并进行合理整定计算，设计调整定值。

由机电科人员现场监督，本区域机电负责人进行调整。

2.漏电保护①每天早班8：00-9：30对低压馈电开关检漏保护装置进行一次就地跳闸试验。

②每月20日开始各队机电负责人负责对低压馈电开关检漏保护装置进行一次远方漏电跳闸试验。

③新安装或移动设备时必须进行一次远方漏电保护试验。

3.保护接地①每季度由机电科组织对井下各个配电点、变电所的主、辅接地极进行一次接地电阻测试。

②新安装或移动设备时必须进行一次接地电阻测试。

③电气设备保护接地外壳，包括接地螺栓、接地线、接地极等，每班检查一次。

④每年至少要将主接地极或局部接地极从水仓或水沟中提出，详细检查一次，如发现接触不良或锈蚀严重等缺陷，应立即处理。

二、责任区域1.井下由所属区域机电队长全面负责。

2.井下高压供电系统试验由机电科全面组织所属队组负责，低压供电系统由机电队长及生产队组机电队长全面负责，各队机电队长必须严格执行科室安排的各项工作任务。

3.变电室高压开关、变压器、低压开关线路由机电队班组长每班巡查。

三、三大保护检查试验具体要求及安全技术措施1.过流保护、漏电保护、保护接地使用率、合格率必须达100%，不得有私自甩掉或停用现象，一经发现严肃处罚。

2.照明综保、电动机综合保护装置使用率、动作率达到100%，不得有私自甩掉或停用现象，一经发现严肃处罚。

井下三大保护细则

井下三大保护细则一、短路保护整定细则短路保护是井下电气系统中的重要安全措施，旨在防止因电气故障导致的火灾和爆炸事故。

为确保短路保护的有效性，特制定以下整定细则：整定原则：短路保护的整定值应根据电气设备的额定电流、电缆的截面积及长度、以及井下工作环境等因素进行合理设定，确保在发生短路时能够及时切断电源。

定期检查：每季度至少对短路保护装置进行一次全面检查，确保其处于良好的工作状态。

同时，每次调整或更换电气设备后，应重新计算整定值，并及时调整。

记录管理：每次整定或检查都应详细记录，包括整定时间、整定值、检查人员等信息，以备查阅。

二、保护接地装置细则保护接地是防止电气设备绝缘损坏时发生电击事故的重要措施。

为确保接地装置的有效性，特制定以下细则：接地标准：电气设备的金属外壳、电缆的屏蔽层等必须可靠接地。

接地电阻应符合国家标准，一般不得大于4欧姆。

定期检测：每季度至少对接地装置进行一次检测，确保其接地电阻值符合要求。

对于不合格的接地装置，应及时进行整改。

维护管理：接地装置应定期检查，确保其完好无损。

对于锈蚀、断裂等损坏的接地装置，应及时更换或修复。

三、低压检漏保护细则低压检漏保护是防止井下低压电气系统漏电引发事故的重要措施。

为确保检漏保护的有效性，特制定以下细则：安装要求：井下所有低压电气设备和电缆都应安装检漏保护装置。

检漏保护装置应选用符合国家标准的产品，确保其性能可靠。

定期试验：每月至少对检漏保护装置进行一次试验，确保其工作正常。

试验时，应记录试验数据，以便分析设备运行状况。

故障处理：当检漏保护装置发出报警或跳闸时，应立即查明原因并进行处理。

对于无法立即处理的故障，应采取临时安全措施，并尽快安排专业人员进行维修。

以上三大保护细则是确保井下电气系统安全稳定运行的重要保障。

各单位应严格执行相关细则，加强日常维护和检查，确保各项保护措施的有效性。

同时，还应加强员工的安全教育和培训，提高员工的安全意识和操作技能。

煤矿工人应知应会基本知识

煤矿工人应知应会基本知识（机电部分）1、井下低压安全供电的“三大保护”是什么？答：是接地保护、漏电保护、和过电流保护。

2、矿用防爆电气设备指的是什么？按所采取防爆结构措施的不同，分为那几种型式？答：矿用防爆电气设备是指按GB3836.1国家标准生产的专供煤矿井下使用的防爆电气设备。

按所采取防爆结构措施的不同，分为以下几种型式：⑴隔爆型电气设备；⑵增安型电气设备；⑶本质安全型电路和电气设备；⑷正压型电气设备；⑸充油型电气设备；⑹充砂型电气设备；⑺无火花型电气设备；⑻特殊型电气设备。

）3、高、低压电气设备的“三大保护”是什么？必须符合哪一规程、三细则的规定？答：“三大保护”是指三短路、漏电、接地。

必须符合《煤矿安全规程》和《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下检漏继电器安装、运行、维护与检修细则》及《矿井低压电网短路保护装置的整定细则》。

4、机房（峒室）安全防护是什么？答：防护罩、防护栏并悬挂危险警示标志；防护器材；禁放易燃易爆物品。

5、在日常运行中，对隔爆电气设备须进行定期巡视和检查的要求是什么？答：紧固螺栓必须齐全、拧紧；电缆的连接牢固、可靠、不会被拔脱；接地装置可靠连接；外壳无损伤痕迹；电动机各部分的温升正常。

6、电缆敷设有那些规定？答：应用吊钩悬挂；悬挂整齐、不交叉、不落地，应有适当驰度；悬挂间距：水平或倾斜巷道内不得超过3m，在立井筒内不得超过6m。

7、根据保护功能的不同，对电气设备及其供电线路应设置的过流保护装置有那些？答：短路、过负荷、断相、过流综合保护装置。

8、根据《规程》规定，那些电气设备应有失压保护？答：井上下的高压电动机、动力变压器的高压侧。

低压电动机应有远方控制装置。

9、触电的种类有那些？一般的预防方法有那些？答：电击、电伤。

防止人身接触或接近带电导体，降低使用电压，严格遵守各项安全用电作业制度。

10、操作井下电气设备，必须遵守那些规定？答：（1）不得带电检修、搬迁电气设备；（2）非专职或值班电气人员，不得擅自操作电气设备；（3）操作高压电气设备主回路时，操作人员必须戴绝缘手套，并必须穿电工绝缘靴或站在绝缘台上；（4）操作千伏级电气设备主回路时，操作人员必须戴绝缘手套或穿电工绝缘靴；（5）127伏手持式电气设备的操作手柄和工作中必须接触的部分，应有良好绝缘。

矿井下的三大保护装置

浅谈矿井下的三大保护装置摘要：本文主要介绍了煤矿井下的三大保护装置，即过流保护装置、漏电保护装置和保护接地装置。

关键词：矿井安全供电保护装置安全供电是保证矿井安全生产的关键之一。

由于井下环境条件恶劣，容易发生各种电气事故，因此，需要采取必要的安全措施，设置可靠的保护装置，才能提高矿井生产的安全水平。

煤矿井下最重要的电气保护是过流保护、漏电保护和保护接地，即井下三大保护，它们是煤矿井下安全供电的主要技术措施，对确保安全、发展生产起着十分重要的作用。

1.过流保护装置凡是流过电气设备或线路的电流，如果超过其额定值或允许值，都叫作过电流。

引起过电流的原因很多，如短路、过负荷、电动机单相运转（断相）等。

长时间的过电流运行，将导致电气设备与井下电缆的迅速损坏，甚至引发严重的安全事故。

为此，对于电气设备和供电线路都必须设置相应的过流保护，以便能及时地切断故障处的电源，防止事态的恶化。

过流保护包括短路保护、过载保护和断相保护。

在保护过程中，过流保护装置应满足以下基本要求：①选择性当电网某部分发生过流故障时，要求保护装置只切除故障设备或线路的电源，尽量缩小停电范围，保证无故障设备继续运行。

②可靠性即要求保护装置本身应具有较高的可靠性，不出问题，随时处于可靠的准备动作状态；此外，还要求保护性能可靠，当本保护范围内发生过流故障时，它一定动作（不拒动）；当本保护范围外发生过流故障时，它一定不动作（不误动）。

③动作迅速在故障电流还没有造成危害之前，保护装置便应将过流故障切除。

④动作灵敏保护装置对它所保护范围内发生故障和不正常工作状态的反映能力，称为保护装置的灵敏性。

在实际工作中，通常用灵敏系数来衡量保护装置的灵敏程度。

灵敏系数定义为，式中kt ——保护装置的灵敏系数；idmin ——保护装置保护范围内的最小短路电流，a ；izd ——保护装置动作电流整定值，a 。

对于不同的保护装置和不同的保护对象，灵敏系数的取值也不相同。

机电安全知识

一、填空题1、电气设备的三大保护是过流保护、接地保护、漏电保护。

2、运行中的变压器油温不超过 95度，油温监视定为85度。

3、井下照明和信号装置，应采用具有短路、过负荷和漏电保护的照明信号综合保护装置配电。

4、减速机内油面应超过大齿轮直径的 1/3。

5、井下供电的两齐指电缆悬挂整齐 , 设备硐室清洁整齐。

6、盘型闸的最大间隙不能超过 2毫米 ,使用中不能超过1.5毫米.7、五不漏的内容是不漏油、不漏电、不漏水、不漏风、不漏气。

8、雨季“三防”的内容是防汛、防雷击、防排水。

9、井下供电“三无”指的是无鸡爪子、（无羊尾巴）、无明接头。

10、井下总接地网的接地电阻不能大于2欧姆。

11、井下供电的三全、一坚持指的是图纸质料全、防护装置全、安全用具全、坚持使用漏电继电器。

12、锅炉的三大安全附件是压力表、安全阀、水位计。

13、防爆电气设备“三证齐全”的“三证”指的是产品合格证、防爆合格证、煤矿矿用产品安全标志。

14、常见的过流种类有过载、短路、断相。

15、接地电阻的大小与接地极、连接线、土壤电阻有关。

16、井下供电的”四有”指的是有密封圈和挡板、有螺栓和弹簧垫、有接地装置、有过流或漏电保护。

17、防爆设备下井前必须检查产品合格证、防爆合格证、煤矿矿用产品安全标及安全性能。

18、井下供电的三专、两闭锁是专用变压、专用开关、专用线路、瓦斯电闭锁、风电闭锁。

19、检漏继电器绝缘下降到30千欧时必须查找原因。

20、井下各级配电电压和各种电气设备的额定电压等级应符合：高压，不超过10KV、低压不超过1140伏、照明、信号、电话和手持电气设备的额定电压不超过127 伏，远距离控制线路的额定电压不超过36 伏。

21、“MA”代表的含义是煤矿矿用产品安全标志。

22、失爆”是指电器设备的隔爆外壳失去隔爆性和耐爆性。

23、下中央变电所和主要排水泵房的地面标高应高出其出口的标高 0.5米。

24、主要通风机反风的供给风量不应小于正常供风量的 40 ％。

煤矿低压电网选择性漏电保护措施

煤矿低压电网选择性漏电保护措施绪论漏电保护是保证煤矿井下安全供电的三大保护（过流保护、漏电保护、保护接地）之一，是防止人身触电的重要措施。

一个年产百万吨矿井的高、低压电缆分布于整个矿井。

总长度可达几十甚至上百公厘，与瓦斯接触机会很多，而电缆一旦被砸或者被挤压，容易引起漏电。

当煤矿工人碰到被机械砸伤或绝缘损坏的电气设备或电缆时，则会引起触电事故，漏电流流入大地产生电火花有可能酿成火灾或瓦斯、煤尘爆炸。

威胁人身安全。

因此，做好煤矿井下供电低压漏电保护是煤矿安生生产的重要一环。

矿井电网运行的经验证明，无论是高压还是低压，电气故障发生机率是很高的。

我国的《煤矿安全规程》规定，矿井变电所的高压馈电线上应装设选择性的检漏保护装置；井下低压馈电线上应装设带有漏电闭锁的检漏保护装置。

漏电保护的目的是通过切断电源来防止人身触电伤害和漏电电流引发的电气事故。

矿井漏电保护作为一个学科分支，首次使用是在1930年的英国，50年代我国开始使用，随着采煤技术机械化的不断提高，对供电可靠性的依赖也越大，供电系统尤其是低压供电系统中电气故障的80%是漏电故障。

目前，我国普遍使用选择性漏电保护装置，对提高矿井低压电网供电的可靠性和安全性都起着重大的作用。

选择性漏电保护可以使漏电故障的停电范围缩小，便于寻找和消除故障点，提高供电的可靠性，对安全生产有利。

总之漏电保护是煤矿井下供电系统的重要保护之一。

第一章漏电的危险性及预防漏电是指当中性点不接地系统中的一相、两相或三相对地总绝缘电阻下降到危险值以下时，若发生一相接地故障，漏电电流将很大，会造成人身触电伤亡，引煤瓦斯或煤尘，引起火灾等重大事故。

第一节人身触电及预防当人身接触到带电导体或接触到因绝缘损坏而带电的电气设备的金属外壳时，便可能造成触电事故。

煤矿井下的巷道多小，接触电气设备的机会较多，触电后摆脱也相对困难得多，因此，造成触电伤害的可能性也较大。

一、造成人身触电的危害的因素触电对人体组织的破坏过程很复杂，造成触电危害的因素也很多，最主要的有：一是通过人体的触电电流的大小，二是作用时间的长短。

煤矿供电“三大保护”的一体性分析

科学技术
煤矿供电 “ 三大保护”的一体性分析
张增新
摘
周建平
（平顶山天安煤业股份有限公司一矿职教中心，河南平顶山４６７０１１）
要：安全供电是煤矿生产对矿井供电基本要求之一，三大保护即漏电保护、过流保护和保护接地是实现煤矿供电安全的基本技术措施，为保
参考文献［１］余志生．汽车理论【Ｍ】Ｅ京：机械工业出版社，２００４．［２】陈立平，张云清，任卫群，等。机械系统动力学分析及ＡＤＡＭＳ应用教程【Ｍ】Ｅ京：清华大学出版社，２００５．
和人身触电时间持续时间最短，来确保发生人身触电伤亡事故的机率最低。后者则侧重于限制漏电电流和人身触电电流的大小，通过保护接地和接地装置，最大限度地降低漏电电流和人身触电电流，从而降低故障时的严重程度。同时二者之间也存在着互为后备保护的关系，当漏电保护因某种原因失去其应有的保护作用时，此时完善的保护接地系统将承担起漏电保护装置的部分任务和自己应起到的安全作用，虽不能将漏电故障支路的电源给予切断，但可有效地减少漏电火花外漏和漏电设备的对地电压，这对防止煤尘、瓦斯爆炸事故的发生和减小人身触电事故的严重程度，将起到重要作用，从而最大限度地弥补在漏电保护失灵情况下给安全供电带来的安全隐患；相反，在保护接地失去其完整性的情况下，并发生漏电或人身触电，因着漏电保护的可靠性、灵敏性、迅速性，可在最短的时间内将漏电支路和人身触电支路的电源给予切断，这样漏电保护在这种情况下，便成为保护接地的后备保护。过流保护与漏电保护之间在一定条件下，二者之间成为互为后备的关系。在过流故障中的短路故障最为严重，其危害性最大。在过流保护与漏电保护二者的关系中主要表现为短路保护与漏电保护之间的互为后备关系，一方面，当漏电保护在失去其应有的作用时，若漏电故障的长时间存在，将有可能发展为短路，即不同相同时漏电，此时，因短路保护完好、可靠、灵敏，迅速将发生动作，将漏电回路的电源给予切除，从而阻断漏电故障的扩大，减小漏电的危害；另一方面，当短路保护失灵情况下，若发生了电阀短路，强烈的短电流和电弧可能击穿电气设备或直接与地发生联系，此时由短路而导致的漏电信号被可靠的漏电保护装置所接收，漏电保护装置迅速作出反应，将短路故障支路电源切除，避免了短路故障的危害扩大，所以漏电保护在一定条件下，便成为短路保护的后备保护。最后，要强调是完善的保护接地系统是确保三大保护之间的互为后备保护关系的关键，没有完善的保护接地网，保护接地将不能成为漏电保护的后备保护，而失去后备保护的作用。同样，残缺的保护接地网，将会使短路保护成为漏电保护的后备保护变得困难，保护接地在这种情况下，将不能提供因漏电发展成短路的短路通道，另外，不完整的保护接地系统，也使漏电保护成为短路保护的后备保护变得困

煤矿井下供电系统的三大保护

Nhomakorabea利用公式⑴计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻值也忽略不计。若需计算三相短路电流值，可按公式⑵计算： I 1.15 I ．．．．．．⑵ 式中： I ----三相短路电流，A。 2）两相短路电流亦可利用计算图(或表)查出。 2、短路保护装臵 1）馈出线的电源端均需加装短路保护装臵。低压电动机应具备短路、过负荷、单相断线的保护装臵。 2）当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装臵。 3）各类短路保护装臵均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装臵。
3.断相断相是指三相交流电动机的一相供电线路或一相绕组断线。造成断相原因有：熔断器有一相熔断；电缆与电动机或开关的接线端子连接不牢而松动脱落；电缆芯线一相断线；电动机定子绕组与接线端子连接不牢而脱落等。

二、煤矿井下低压电网短路保护装臵整定细则（一）、一般规定 1、短路电流的计算方法 1）选择短路保护装臵的整定电流时，需要计算两相短路电流值，
（3）没设可靠的漏电保护、漏电保护失效或甩掉不用；漏电保护失效接地网断线的情况下人触及带电的设备外壳。（4）不按要求使用绝缘用具、带电拉隔离开关等误操作导致人体触电。（5）不按要求携带较长的导电材料，在有架线的巷道行走时触及架线。（6）工作中，触及破损电缆、裸露带电体等。
2.人体触电的预防措施（1）使人体不能触及或接近带电体。（2）设臵保护接地。（3）在井下高、低压供电系统中，装设漏电保护装臵，防止供电系统漏电造成人身触电和引起瓦斯或煤尘爆炸。
I =
d
(2)

煤矿井下供电系统的三大保护

煤矿井下供电系统的三大保护[摘要]随着煤矿井下供电系统结构和运行的优劣直接影响到煤矿正常的生产。

因此，本文作者对煤矿井下安全供电系统及漏电保护原理应用做出分析探讨！[关键词]煤矿井下供电系统漏电保护中图分类号：td611 文献标识码：a 文章编号：1009-914x（2013）10-0309-01随着煤矿井下采掘机械化程度的提高，生产工作面不断向前延伸、扩大，采掘电气设备总容量不断增大，供电距离同时也在增长，给煤矿井下安全供电带来了更繁重的任务。

煤矿井下供电系统结构和运行的优劣直接影响到煤矿成产的安全性、可靠性、合理性和经济性。

煤矿井下在供电系统的运行过程中，往往由于电气设备绝缘损坏，操作维护不当以及外力破坏等原因，造成短路、过载、漏电、断相故障或其他不正常的运行状态。

影响矿井的正常生产，甚至危及人身安全。

当供电系统出现不正常运行状态（如单相接地及电气设备过负荷）时，电气保护装置能发出信号提示专责人员进行处理，或自动地将故障切除，限制事故范围扩大。

煤矿井下电气的“三大保护”（漏电保护、过流保护和接地保护），是我国煤矿井下电气设备和线路普遍具备和使用的有效保护。

1 过电流保护过电流故障有短路、过载和单相断线三种原因。

短路是指电路的相与相之间绝缘损坏而直接短接形成回路。

井下短路分为三相、两相两种，而单相接地不属于短路，但可发展为短路。

电气设备允许过流和时间与其过流程度成反比，即过流程度越大，设备的温度升高越快，达到所需温度时间越短。

为此必须当过流和超时这两个条件相匹配时，才称为过负荷。

供电线路或用电设备一相线断开时称为断相。

电动机的此种运转状态叫做单相运行，其运行电流会超过额定值，最大时可达额定值的1.73倍，故电动机温度上升，甚至烧毁。

对上述故障的保护装置称过流保护装置，设于开关内。

其中晶体管过流综合保护装置，保护电机性能尤佳，矿井低压电网中过流保护装置的设置、整定必须满足以下几个要求：1）选择性当供电系统发生故障时，电气保护装置应能有选择地将故障段切除，即断开距离事故点最近的开关，从而保证供电系统的其他部分能正常运行。

三大保护细则

义矿经发〔2014〕35号关于印发《矿井供电三大保护管理制度》的通知矿属各单位：为确保供电安全，根据集团公司有关文件要求，结合我矿实际情况，特制订本制度。

请各单位认真组织学习，并严格遵照执行。

汶上义桥煤矿有限责任公司2014年1月28日义桥煤矿供电三大保护管理制度第一条为确保供电安全，根据集团公司有关文件要求，结合我矿实际情况，特制订本制度。

第二条“三大”保护是指：煤矿供电系统中的接地保护、过流保护、漏电保护。

第三条机电部负责全矿“三大”保护日常技术管理工作，严格按照《煤矿安全规程》及《煤矿井下供电的三大保护细则》规定，加强“三大”保护使用状况的指导和检查工作。

第四条各使用单位应按《煤矿安全规程》规定的检查、试验周期对漏电保护、过流保护、接地保护进行检查和试验并做好记录工作，对存在的问题及不安全隐患要制定整改措施进行整改。

机电部负责应限期对各单位的检查试验工作进行督导、检查。

第五条新增的电气设备，应按照规程规定装设完善“三大”保护，各项安全保护装置经验收合格后方可投入运行。

第六条过流保护使用管理1、井下低压电网中过电流保护装置的整定和熔断器熔体的选择应按《煤矿低压电网短路保护装置整定细则》进行。

2、运转工区管理的各变电所总开关和分支馈电开关整定值由机电部电气技术员计算得出，并以《整定通知单》的形式下发至运转工区；各其他使用工区的配电点及单台控制开关，均由各机电区长（技术员）计算得出并整定。

3、各种开关的整定值以电机的额定电流为准，无额定电流值的，以380V供电系统不超过电机功率2倍，660V供电系统不超过电机功率1.15倍，1140V供电系统不超过电机功率0.67倍，3300V供电系统不超过电机功率0.22倍为准。

甩掉或短接过流保护装置的、过负荷保护的，短路保护超过总电流8倍以上的或整定不合理的要追究机电区长和包机人责任。

因甩掉或短接保护造成设备损坏的，按设备原值对责任单位处罚，并对有关责任人员进行处罚。

供电安全三大保护

电气设备和电缆出现过流后，一般会引起它们过热，严重时会将它烧毁，甚至引起电火灾和井下瓦斯、煤尘的爆炸。 2、过电流保护按动作时间分类：定时限保护：反时限保护速断保护
3、短路的原因短路有两相短路和三相短路，造成短路
的原因主要有： (1)绝缘击穿。由于绝缘老化、受潮
或接头工艺不符合要求等问题可能导致电缆绝缘击穿。
在井下变压器中性点不接地供电系统中，用导体把电气设备中所有正常不带电金属外壳、构架与埋在地下的接地极连接起来，称为保护接地。
主要作用是减小人身触电电流。
2、井下保护接地系统
煤矿安全规程》规定，应在煤矿井下指定地点敷设主接地极、局部接地极，并用电缆铅包、铠装外皮及接地芯线相互连接起来，形成一个总接地网。
I 2d 1.5
Iz
9、配电开关智能控制保护器动作电流的整定
短路整定电流IZ＝（1.2-1.4）Ie
过载整定电流IZ＝（6－8）Ie
短路整定倍数
K IZ IeK
过载整定倍数 K IZ
IeK
10、若经校验，不能满足要求时，可采用调整措施：
①加大干线或支线电缆截面。 ②采用移动变电站或移动变压器，减少低压电缆的长度。 ③采用变压器并联或更换大容量变压器。 ④采用相敏保护器或软启动等技术。 ⑤增设开关，进行分段保护。
点应装设局部接地极： (1)采区变电所(包括移动变电站和移动
变压器)； (2)装有电气设备的硐室和单独装设的高
压电气设备； (3)低压配电点或装有3台以上电气设备
的地点； (4)无低压配电点的采煤机工作面的运输
巷、回风巷、集中运输巷(胶带运输巷)以及由变电所单独供电的掘进工作面，至少应分别设置一个局部接地极；
