施工平面图参考图例(版)
施工平面图参考图例
施工平面图参考图例序号名称图例序号名称图例一、地形及控制点1三角点点名高程9土堤、土堆2 水准点高程点名10 坑 穴3窑洞：地上、地下11 填挖边坡4 蒙古包12 地表排水方向5坟地、有树坟地13树 林6石油、盐、天然气井14竹 林7 探井（试坑）15耕地：稻田、旱地8 等高线：基本的、辅助的二、建筑、构筑物1 新建建筑物：地上、地下Y=12F/2DH=59.00m16 围墙及大门2 原有建筑物7 建筑工地界限3计划扩建的建筑物8工地内的分界线4 拆除的建筑物 9 室内地坪标高151.00（±0.00）5 临时房屋：密闭式、敞篷式10 室外地坪标高 143.00三、交通运输1 原有道路 3 新建道路R=6.00 0.3%1.2 计划扩建的道路4施工用临时道路四、材料、构件堆场1 散状材料临时露天堆场需要时可注明材料名称3 敞篷2 其它材料露天堆场或露天作业场需要时可注明材料名称五、动力设施1 临时水塔17 临时排水沟2 临时水池18 化粪池HC3 贮水池19 拟建水源4 永久井20 电源5 临时井21 变压器6 加压井22 投光灯7 原有的上水管线23 电杆8 临时给水管线24现在高压6kv线路WW6WW69 给水阀门（水嘴）25施工期间利用的永久高压6kv线路LLW6LLW610 支管接管位置26临时高压3-5kv线路VV VV11 消火栓27 现有低压线路W W3.5 3.512 原有上下水井28施工期间利用的永久低压线路13 拟建上下水井29 临时低压线路14 临时上下水井30 电话线15 原有的排水管线I I31 现有暖气管道16 临时排水管线32 临时暖气管道六、施工机械1 塔式起重机8 挖土机：正铲反铲抓铲拉铲2 井架9 推土机3 门架10 铲运机4 卷扬机11 混凝土搅拌机5 履带式起重机12 灰浆搅拌机6 汽车式起重机13 打桩机7 外用电梯14 水泵七、其他1 脚手架 3 草坪2 壁板插放架 4 避雷针。
【CAD图纸】园林花卉博览园施工图Ys01-02总平面图(精美图例)
建筑施工图识图大全(学土木必懂知识)
1、定位轴线及其编号
定位轴线是房屋施工时砌筑墙身、浇筑柱梁、安装 构件等施工定位的重要依据，规定主要承重构件，应绘 制其定位轴线，并编注轴线号。
对非承重墙或次要承重构件，编写附加定位轴线。 定位轴线用细点划线绘制，其端部绘制直径为 8mm 的细实线圆，在圆圈中书写轴线编号。 规定竖向轴线编号用阿拉伯数字，自左向右顺序编 写；横向轴线编号用拉丁字母（除I、O、Z），自下而 上顺序编写。 附加定位轴线的编号采用分数表示，分母表示前一 轴线的编号；分子表示附加轴线编号。
1、表明新建建筑物、原有房屋、构筑物等的具体位置。 2、图例、名称和绘图比例。建筑物、构筑物等均采用
图例来表示,并注明建筑物、构筑物的名称。建筑总 平面图的绘制比例一般采用 1：500、1：1000、1： 2000。 3、表明标高。建筑物首层地面标高、室外地坪标高。 复杂地形应绘制等高线。 4、表示总平图范围的整体朝向。
建筑平面图是作为施工时放线、砌筑墙体、门窗安装、室内 装修、编制预算、施工备料等的重要依据。
（二）建筑平面图的基本内容
1、建筑物的平面形状，房屋内各房间的名称、平面布置 情况以及房屋朝向。
2、房屋内、外部尺寸和定位轴线。定位轴线是各构件在 长宽方向的定位依据。
3、门窗的代号与编号，门的开启方向。 4、需用详图表达部位，应标注索引符号。 5、内部装修做法和必要的文字说明。 6、底层平面图应注明剖面图的剖切位置。 7、注写图名和绘图比例。
我们都是土木工程人
• 既然选择了土木工程这个行业，就要树 立自己的志向，要在这个行业认真的干 下去，成就一番事业。要真正的成功， 没有捷径可走，扎扎实实，掌握真本事 才是硬道理！！
第六章 建筑施工图
一、房屋图概述 二、建筑总平面图 三、建筑平面图 四、建筑立面图 五、建筑剖面图 六、建筑详图

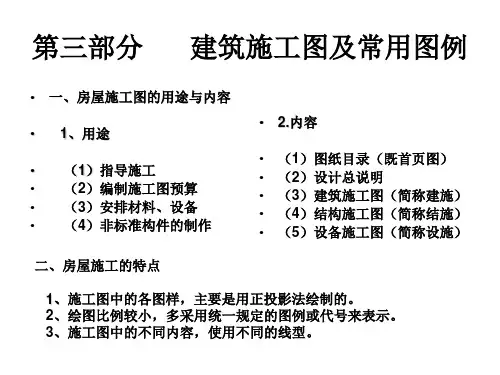

建筑工程施工图及常用图例
（文字说明）
2 4
1
规定二：
为了对多层构造部位加以说明，可以用引出线表示。
（文字说明） （文字说明 左）
（五）图形折断符号
1、直线折断 当图形采用直线折断时，其折断符号为折断线，它经过被折断的图 面。如（a）图 2、曲线折断 对圆形构件的图形折断，其折断符号为曲线。如（b）图
（六）对称符号
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出
建筑立面图
建筑立面图的表示方法：
1.定位轴线 2.图线 3.比例与图例 4.立面图上外墙面的装修做法一般用文字加以说明 5.详图索引符号的要求同平面图 6.尺寸标注
建筑立面图的识读：
1.了解图名及比例 2.了解立面图与平面图的对应关系 3.了解房屋的外貌特征 4.了解房屋的竖向标高 5.了解房屋外墙面的装修做法
16.50
常用图例
新建建筑物
24.50 46.60 46.15
10
18.50
原有建筑物
拟建建筑物 拆除建筑物
总平面图
11.30
1：500
总平面图的识读
1.看图名、比例、图例及有关的文字说明 2.了解工程的用地范围、地形地貌和周围环境情况 3.了解拟建房屋的平面位置和定位依据
4.了解拟建房屋的朝向和主要风向 5.了解道路交通及管线布置情况 6.了解绿化、美化的要求和布置情况
各详图的主要内容:
1.图名(或详图符号)、比例 2.表达出构配件各部分的构造连接方法及相对位置关系 3.表达出各部位、各细部的详细尺寸 4.详细表达构配件或节点所用的各种材料及其规格 5.有关施工 要求、构 造层次及制作方法说明等
(一）墙身剖面详图 形成：墙身详图实际上是建筑剖面图的局部放大图。 图示内容：主要表达地面、楼面、屋面和檐口等处的构造，楼板与墙体的 连接形式以及门窗洞口、窗台、勒脚、防潮层、散水等细部做法。 外墙剖面详图表示方法： 1.外墙剖面详图一般采用1∶20的较大比例绘制，为节省图幅，通常采 用折断画法，往往在窗洞中间处断开，成为几个节点详图的组合。 2.外墙剖面详图上标注尺寸和标高，与建筑剖面图基本相同，线型也与 剖面图一样，剖到的轮廓线用粗实线，粉刷线则为细实线，断面轮廓线内 应画上材料图例。
施工现场平面布置讲解(附现场图及案例)
施工现场平面布置——布置内容
4）供电线路与建筑物、塔吊需保持安全距离。 （2）配电线路的安排 分为环状、枝状及混合式三种，一般采用枝状。 导线选择一般根据计算的电流强度选择。 五、施工现场生活和办公临时设施 （1）生活区与办公区分离； （2）与作业区和架空高压线保持安全距离； （3）场地安全可靠，地面高于施工场地，排水通畅； （4）面积与工程规模、分包、施工进度有关； （5）搭设标准需满足相关的部门规章要求； （6）食堂、厕所标准应满足卫生部门要求。
施工现场平面布置——施工平面图概述
三、施工平面图的设计内容和步骤 1、设计主要内容 （1）用地与建筑红线，场内外通道，场地出入口，现场临时
供水、供电接入口位置； （2）现场施工水准点和控制点； （3）现有和拟建的建筑物、构筑物、安装管线； （4）现场主要施工机械（垂直运输机械、加工机械）的位置； （5）钢筋、模板、脚手架、五金件等材料和半成品的现场加
施工现场平面布置——布置内容
施工现场平面布置——布置内容
三、施工现场生产设施和仓库的布置 1、加工设施布置 （1）与垂直运输机械的关系：材料堆场——加工设施——半
成品堆场——垂直运输机械； （2）加工设施最主要考虑钢筋加工棚、砂浆搅拌机； （3）加工棚宽度5m左右，长度15m左右； （4）加工设施中间或不影响加工过程一侧设置配电箱； （5）加工设施处地面需要硬化； （6）加工设施上方应设置双层防护棚； （7）加工棚不设置围护。
施工现场平面布置——布置内容
一、施工现场道路布置 （1）道路布置需要考虑物料运输和消防车辆通道； （2）与外脚手架保持安全距离，防止物体打击； （3）道路布置应靠近砂石、钢筋堆场； （4）道路面层需硬化，与硬化地坪相连的，需设置排水； （5）道路宽度一般不小于4m，厚度为15~20cm； （6）穿越道路的临时用水、用电管线需预埋； （7）在现场出入口处的道路上应设置泥浆冲洗和排水设施； （8）靠近基坑的现场道路应待基坑土方回填后施工。
完整版本总平面图图例.doc
总平面图图例序名称图例号1新建建筑物2原有建筑物计划扩建的预留3地或建筑物4拆除的建筑物建筑物下面的通5道散状材料露天堆6场其他材料露天堆7场或露天作业场GB/T5013 ～2001备注1.需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数。
2.建筑物外形（一般以±0.00高度处的外墙定位轴线或外墙线为准）用粗实线表示。
需要时，地面以上建筑用中粗实线表示，地面以下建筑用细虚线表示。
用细实线表示用中粗虚线表示用细实线表示需要时可注明材料名称需要时可注明材料名称8铺砌场地9敞棚或敞廊序名称号10高架式料仓11漏斗式贮仓12冷却塔（池）13水塔、贮罐14水池、坑槽、孔洞15明溜矿槽（井）16斜井或平洞总平面图图例GB/T5013 ～2001 图例备注左、右图为底卸式中图为侧卸式应注明冷却塔或冷却池左图为水塔或立式贮罐右图为卧式贮罐也可以不涂黑17烟囱18挡土墙实线为烟囱下部直径，虚线为基础。
必要时可注写烟囱高度和下、下口直径。
被档土在“突出”的一侧总平面图图例序名称图例号19档土墙上设围墙20围墙及大门21台阶22露天桥式起重机GB/T5013 ～2001备注被档土在“突出”的一侧上图为实体性质的围墙。
下图为通透性质的围墙，如铁丝网、篱笆等。
若仅表示围墙时不画大门。
箭头指向表示向下“ + ”为柱子位置23露天电动葫芦“ +”为支架位置24门式起重机25架空索道上图表示有外伸臂下图表示无外伸臂“ I ”为支架位置总平面图图例序名称图例号26斜坡卷扬机道斜坡栈桥27（皮带廊等）28坐标方格网交叉点29标高填方区、挖方区、30未整平区及零点线31填挖边坡32护坡GB/T5013 ～2001备注细实线表示支架中心线位置上图表示测量坐标下图表示建筑坐标“ 78.35 ”为原地面标高“ 77.85 ”为设计标高“ -0.50 ”为施工高度“ - ”表示挖方，“ + ”表示填方“ + ”表示填方区“ - ”表示挖方区中间为未整平区点划线为零点线1.边坡较长时，可在一端或两端局部表示。
施工平面图参考图例(最新版)
临时排水沟
2
临时水池
18
化粪池
3
贮 水 池
19
拟建水源
4
永 久 井
20
电源
5
临 时 井
21
变压器
6
加 压 井
22
投光灯
7
原有的上水管线
23
电杆
8
临时给水管线
24
现在高压6kv线路
9
给水阀门（水嘴)
25
施工期间利用的永久高压6kv线路
10
支管接管位置
26
临时高压3-5kv线路
11
消火栓
27
现有低压线路
12
原有上下水井
28
施工期间利用的永久低压线路
13
拟建上下水井
29
临时低压线路
14
临时上下水井
30
电话线
15
原有的排水管线
31
现有暖气管道
16
临时排水管线
32
临时暖气管道
六、施工机械
1
塔式起重机
8
挖土机：正 铲
反 铲
抓 铲
拉 铲
2
井 架
9
推土机
3
门 架
10
铲运机
4
卷扬机
11
混凝土搅拌机
5
履带式起重机
12
灰浆搅拌机
6
汽车式起重机
13
打桩机
7
外用电梯
14
水 泵
七、其 他
1
脚手架
3
草坪
2
壁板插放架
4
避雷针
6
围墙及大门
2
施工图常用符号及图例(很好很实用的)
2、索引符号与详图符号
连接符号 折断符号 4、引出线 对称符号 5、其他符号 指北针与风玫瑰 6、常用图例符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
3、标高符号
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
引出线
多层构造引出线
共用引出线
5、其他符号
连接符号
1、用途 对于较长的构件，当其长度 方向的形状相同或按一定规律 变化时，可断开绘制，断开处 应用连接符号表示。 2、画法 连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。 • （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号 对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； （2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之 间，有的需要用附加轴线表示，附加轴线用分数编号。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时 注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号
详图的轴线编号
2、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图 符号。 2、画法： （1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直 径均应以细实线绘制。 （2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位 线， 并以引出线引出索引符号，引出线所在的一侧为投射方向。
施工现场平面布置讲解(附现场图及案例)
施工现场平面布置——施工平面图概述
施工现场平面布置：按照施工方案和施工进度要求，对施工现 场所需工艺流程、施工设备、原材料堆放、动力供应、场内 运输、半成品生产、仓库料场、生活设施等，进行空间的、 特别是平面的规划与设计，并以施工平面图的形式表达出来。
一、施工平面图的分类 （1）施工总平面图：侧重于划分施工现场用地区域、交通运
场→布置内场临时道路→布置行政和生活临时设施→布 置临时水电管网和其他动力设施。 （2）单位工程施工平面图：确定起重机械的位置→确定搅拌 站、加工棚和材料、构件堆场的位置→布置运输道路→ 布置临时设施→布置临时水电管网。
Hale Waihona Puke 施工现场平面布置——施工平面图概述
主要方面 安全
生产
生产辅助 办公区域 生活区域
施工现场平面布置——布置内容
2、固定式垂直运输机械（人货梯、井架） 主要运输砌体、砂浆、装饰材料。 布置时应考虑： （1）应布置在施工段分界线附近，或高低分界线较高部位侧； （2）井架、人货梯以布置在窗口处为好，减少砌体修补工作； （3）服务范围一般为50~60m，根据运输材料数量调整； （4）井架卷扬机位置应确保操作人员能看清整个升降过程； （5）井架内侧一般位于脚手架外，中间铺设连接廊道； （6）人货梯采用附墙件固定，井架采用缆风绳固定； （7）人货梯与井架底部都应低于地面； （8）人货梯与井架基础都不需打桩，需浇筑钢筋混凝土基础； （9）人货梯与井架操作人员都需特种作业证书，后者较松。
施工现场平面布置——布置内容
一、施工现场道路布置 （1）道路布置需要考虑物料运输和消防车辆通道； （2）与外脚手架保持安全距离，防止物体打击； （3）道路布置应靠近砂石、钢筋堆场； （4）道路面层需硬化，与硬化地坪相连的，需设置排水； （5）道路宽度一般不小于4m，厚度为15~20cm； （6）穿越道路的临时用水、用电管线需预埋； （7）在现场出入口处的道路上应设置泥浆冲洗和排水设施； （8）靠近基坑的现场道路应待基坑土方回填后施工。
建筑工程施工图及常用图例
AA
AA
➢（九）指北针 ➢ 在总平面图及底层建筑平面图上，一般都画有指北针，以指明
建筑物的朝向。指北针形状圆的直径宜为24mm，用细实线绘制。指 针尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为 圆的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。
寸为开间尺寸，纵向轴线间的尺寸为进深尺寸。 第三道（最里一道）尺寸：分段尺寸，表示门窗洞口宽度和位置，墙垛
分段以及细部构造等。
(2)内部尺寸：
外墙以内的全部尺寸，主要用于注明内墙门窗洞口的位置及其宽度、墙
体厚度、卫生器具、灶台和洗涤盆等固定设备的位置及其大小。此外，还应 表明楼、地面的相对标高，以及房间的名称，门窗编号。
细实线直径为10mm
形式： 4
详图编号
详图绘制在本张图纸上
详图编号
4 5
详图所在图纸编号
标准图集编号
88J1 4 12
详图编号 详图所在标准图集页数
局部剖切详图索引符号： 剖切位置线
4 5
剖视方向线
表示从上向下或从后向前
4 3
表示从右向左看
2、详图符号 表示：
粗实线直径为14mm
形式：
详图编号
详图编号
➢建筑剖面图
表示方法:
1.定位轴线 2.图线 3.比例和图例 4.剖切位置与数量的选择 5.尺寸标注 6.楼、地面各层构造作法 7.详图索引符号
剖面图的识读：
1.了解图名及比例 2.了解剖面图与平面图的对应关系 3.了解房屋的结构形式 4.了解主要标高和尺寸 5.了解屋面、楼面、地面的构造层次及做法 6.了解屋面的排水方式 7.了解索引详图所在的位置及编号
建筑总平面图
房屋建筑施工图
建筑总平面图
一、总平面图的图示方法
建筑总平面图是表示建筑场地总体 情况的平面图，应反映出新建建筑的平 面形状、位置、与原有建筑物的关系， 以及周围的道路、绿化等方面的情况。
将新建建筑物四周一定范围内新建、 拟建、原有和拆除的建筑物、构筑物连 同其周围的地形、地物状况，用正投影 的方法和相应的图例所画出的H面投影 图，称为建筑总平面图（又称总平面布 置图），如图7-8所示。
房屋建筑施工图
表7-6 总平面图中的常用图例
第4 页
房屋建筑施工图
第5 页
续表7-6
房屋建筑施工图
续表7-6
第6 页
房屋建筑施工图
第7 页
续表7-6
面图的图示内容及特点
（一）图示内容
如图7-8所示，建筑总平面图主要表达以下内容： （1）新建建筑物。新建建筑物用粗实线框表示，并在线框内用数字或点数 表示建筑层数，地下建筑以粗虚线表示其轮廓。 （2）新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置， 新建建筑物的定位方式有以下3种： ① 利用新建建筑物与原有建筑物之间的距离定位； ② 利用施工坐标确定新建建筑物的位置； ③ 利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。 （3）新建建筑物的室内外标高。总平面图中标高数值的单位为m。 （4）相邻有关建筑，或要拆除建筑的位置或范围。原有建筑用细实线表示， 并在线框内用数字表示建筑层数；拟建建筑物用中粗虚线表示；拆除建筑物用细 实线表示，并在线框上打叉，具体图例如表7-6所示。
（3）分析新建建筑物的位置及朝向。图7-8中的 新建建筑物为三号住宅楼和四号住宅楼。由风向频率 玫瑰图可知，这两幢新建住宅楼的朝向均是坐北朝南。 以紧邻建院西路南北方向的原路为依据，新建建筑物 的位置及朝向如下。 ➢ 三号住宅楼：位于该路的东侧，且该楼的西墙与南
施工图常用符号及图例大全
一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
1）详细表示某些重要局部，需要另绘制其详图进行表达。
2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。
如楼面、台阶顶面等标高。
结构标高: 指结构构件未经装修的表面的标高。
如圈梁底面、梁顶面等标高。
四、引出线1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。
风的吹向是指从外吹向中心。
实线范围表示全年风向频率，虚线范围表示夏季风向频率。
施工平面布置图图例
fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ） 绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差 （m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。
施工现场平面布置图
施工现场平面布置图的设计一、概述（一）编制意义1．是安排布置现场的依据；2．是有计划、有组织和顺利施工的重要条件；3．是文明施工、加强现场管理的基础；4．是提高效率、加快进度、取得良好效益的保证。
（二）编制要求1．分阶段绘图——不同施工阶段，布置内容不同；2．要考虑各施工阶段的变化和发展需要——水电管线、道路、房屋、仓库不要轻易变动；3．土建与设备安装共同协商，防止相互干扰；4．比例：一般1：200～500。
二、设计内容1．已建、拟建的建筑物、构筑物及管线；2．测量放线标桩、地形等高线；3．垂直运输机械的位置、开行路线、控制范围；4．构件、材料、加工半成品及施工机具的堆场；5．生产、生活临时设施（搅拌站、输送泵站、加工棚、仓库、办公、道路、水电管线，宿舍、食堂、消防及安全设施等）；6．必要的图例、比例尺，方向及风向标记。
三、设计依据1.原始资料：自然条件、技术经济条件；2.建筑设计资料：总平面图、管道位置图等；3.施工资料：施工方案、进度计划、资源需要量计划、业主能提供的设施；4.技术资料：定额、规范、规程、规定等。
四、设计原则1．施工平面布置应严格控制在建筑红线之内；2．合理组织运输，保证现场运输道路畅通，尽量减少二次搬运；3．平面布置要紧凑合理，尽量减少施工用地；4．临时设施的布置要方便生产和生活；5．各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
4）水泥库选择地势较高、排水方便靠近搅拌机的地方。
5）临时水电应就近铺设。
6.在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。
五、设计的步骤与要求设计步骤一般为：确定建筑位置→起重及垂直运输机械位置→搅拌站、仓库、材料和构件堆场布置→临时道路布置→临时设施布置→临时水电管网布置（一）调查研究，熟悉场地基本情况1．场地的形状尺寸；2．已建和拟建建筑物或构筑物；3．已有的水源、电源及水电管线、排水设施；4．已有的场内、场外道路，围墙；5．施工需予以保护的树木、房屋及其它设施等。
(完整版)总平面图图例
计划扩建的预留地或建筑物
用中粗虚线表示
4
拆除的建筑物
用细实线表示
5
建筑物下面的通道
6
散状材料露天堆场
需要时可注明材料名称
7
其他材料露天堆场或露天作业场
需要时可注明材料名称
8
铺 图 例
GB/T5013～2001
序号
名称
图例
备注
10
高架式料仓
11
漏斗式贮仓
左、右图为底卸式
总 平 面 图 图 例
GB/T5013～2001
序号
名称
图例
备注
1
新建建筑物
1.需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数。
2.建筑物外形（一般以±0.00高度处的外墙定位轴线或外墙线为准）用粗实线表示。需要时，地面以上建筑用中粗实线表示，地面以下建筑用细虚线表示。
2
原有建筑物
用细实线表示
“I”为支架位置
总 平 面 图 图 例
GB/T5013～2001
序号
名称
图例
备注
26
斜坡卷扬机道
27
斜坡栈桥
（皮带廊等）
细实线表示支架中心线位置
28
坐标
上图表示测量坐标
下图表示建筑坐标
29
方格网交叉点
标 高
“78.35”为原地面标高
“77.85”为设计标高
“-0.50”为施工高度
“-”表示挖方，“+”表示填方
30
填方区、挖方区、未整平区及零点线
“+”表示填方区
“-”表示挖方区
中间为未整平区
点划线为零点线
31
填挖边坡
【设计图纸】大学广场建筑施工图总平面图sgt(精选CAD图例)
施工图常用符号及图例(超级棒)
根据当地多年平均统计的各个方向吹 风次数的百分数，按一定比例绘制的 。 3、阅读
风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
N 风玫瑰图
② 风（向频率）玫瑰图
北
西
东
南
风（向频率）玫瑰图（1）
全年静风频率
2、剖切符号
• ①剖切位置线 粗实线，长6–10，在剖切面的起、 止和转折位置处表示剖切位置
• ②投射方向线 剖面图：粗实线，长4–6，于剖切 位置线两端的外侧并与之垂直;断面图：无投射方 向线
• ③编号 阿拉伯数字（机械制图用大写拉丁字母） ，从左至右、从上至下连续编排。
• 剖面图：注写在投射方向线的端部；
• 对于坡度较大的坡屋面、屋架等，可用直角三角形的形 式标注它的坡度。
7、常用图例符号
常用建筑材料图例
建筑总平面图、道路与 铁路常用图例
常用建筑材料图例
建筑总平面图图例
练习题
• 一、单项选择题
• 1、圆的直径宜为 )
，用细实线绘制。(
• A、8mm B、24mm C、12mm D、14mm
• 2、下列标高书写错误的一项是（ ）。
• A、－0.450 B、＋0.450 C、±0.000 D、0.450
• 二、名词解释
• 1、剖面图：
• 2、断面图：
• 三、简答题
• 轴线定位应遵循的原则是什么?
迪拜塔（Burj Dubai）现名哈利法塔（Burj Khalifa Tower），又称迪拜大厦或比斯 迪拜塔，由美国芝加哥公司的美国建筑师阿德里安·史密斯（Adrian Smith）设计， 是位于阿拉伯联合酋长国迪拜的一栋有162层，总高828米的摩天大楼，为当前世界 第一高楼与人工构造物，造价达15亿美元；由韩国三星公司负责营造，2004年9月 21日开始动工；2010年1月4日竣工启用，同时正式更名为哈利法塔。
